Bitte um Hilfestellung bei Kabel-Entzifferung

[TapacBulba]

Hallo,

kann mir bitte jemand beim Entschlüsselung zwei Kabeln die was mit Netzwerk zu tun haben, helfen?
Habe die aus dem Keller geholt, sind ca 20m lang und ich bin nicht sicher ob beide LAN Kabeln sind.

1.Kabel, Beschriftung:
E200534 2835 AWM 60°C 30V VW-1 26AWG 4PR S/FTP CAT.5 PATCH CABLE LOT 8032 e quip
Farben der Stränge so wie ich diese erkenne kann:
weiß, orange, weiß, blau, weiß, türkis, weiß, braun

2. Kabel, Beschreibung:
e'quip SFTP ENHANCED CAT.5 PATCH ISO/IEC 11081 & EN 50173 - 26AWGx4P TYPE CM (UL) C(UL) CMG E164469
Farben:
pink (oder ähnlich), orange, weiß, blau, grau, grün, hell braun, braun

Die Farben sind schwer zu erkennen, daher kann vielleicht was mit den Bezeichnungen anfangen?
Die Kabel hatte ich vor 15 Jahren vewendet, als noch teledat 2ab mit 2-3 anderen Geräten Standard war. Damals musste das Telefon unten bei den Eltern sein und mein PC 2 Etage höher stand. Was ich aber wie verkabelt habe mit den langen Kabeln, weiß ich nicht mehr.

Grüße, Big



[phm666]

Sind beides LAN-Kabel nach CAT5/SFTP. Allerdings ist das zweite Kabel mit einer anderen Farbgebung. Zu der habe ich jetzt auf die Schnelle nichts gefunden.



[hrafnagaldr]

Beides Cat 5 Patchkabel S/FTP (Screened Foiled Twisted Pair), also mit Geflechtschirmung. 4 Aderpaare mit Aderdurchmesser 26AWG.
http://de.wikipedia.org/wiki/American_Wire_Gauge
Steht doch drauf
Also ziemlich identische 0815-Patchkabel. Da es sich um Cat5 handelt aber eigentlich max. bis 100Mbit spezifiziert.



[t-6]

Sind beides Patchkabel, also zur direkten Verbindung von Geräten & Dosen gedacht, wenn ein Stecker draufgecrimpt wird. Nicht zur dauerhaften Verlegung über längere Strecken bzw. Unterputz, wofür man starres, robusteres Verlegekabel nutzen würde, um bspw. Dosen/Patchpanel untereinander zu verbinden.

Kabel 1 ist aufgrund des vermuteten Alters möglicherweise Cat5-Kabel nach alter Fassung, also möglicherweise nicht durchweg Gbit-fähig. Bei Kabel 2 gehe ich von Cat5e ("enhanced") aus, also bei sachgerechter Verarbeitung auf 100m Gbit-fähig.
(Kabel 1 wird's wahrscheinlich auch schaffen)

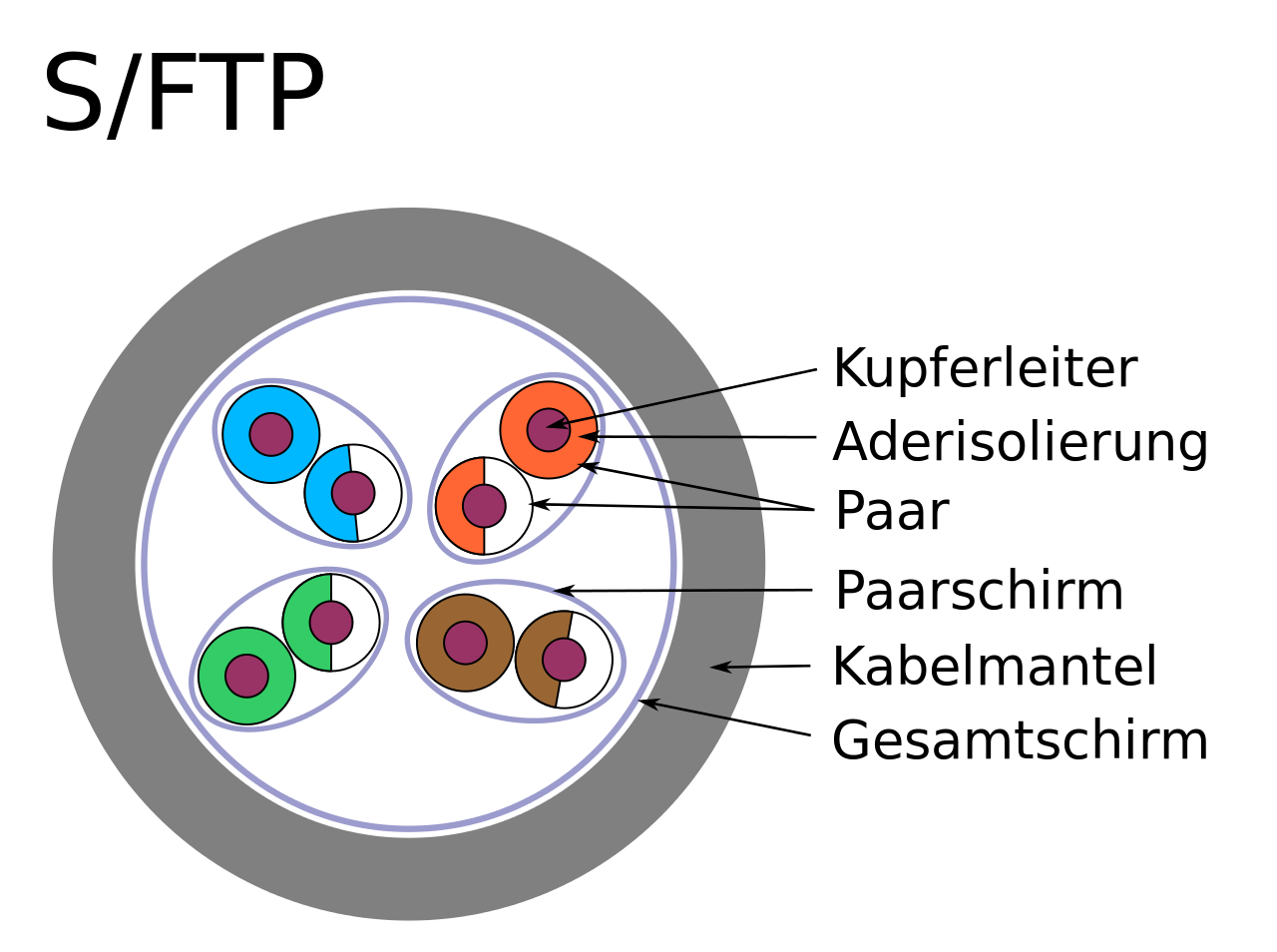

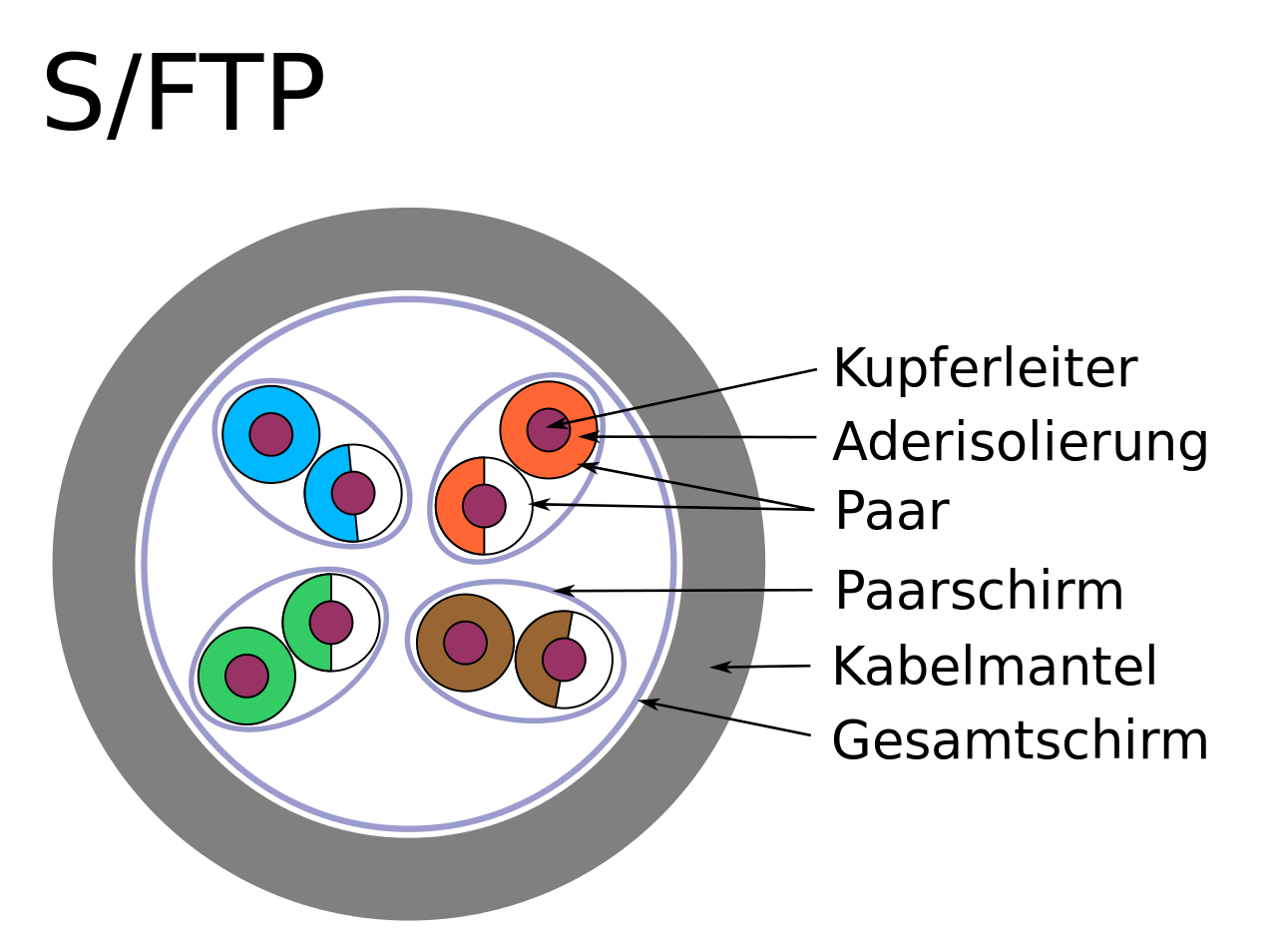

Die Farben von Kabel 1 folgen halbwegs der Konvention, wobei türkis als grün zu betrachten ist. Die weiße Ader die mit einer farbigen Ader verdrillt ist, ist die "Halbfarbe" dieses Adernpaars. Ist wichtig zu beachten, wenn du tatsächlich crimpen willst.

Bei Kabel 2 sind die Farben etwas unklarer. Die "weiße" Ader ist dann die, die mit der konkret farbigen verdrillt ist. Wohlmöglich ist pink mit grün verdrillt; pink wäre dann grün-weiß. Hellbraun ist wahrscheinlich braun-weiß. Grau könnte blau-weiß sein. Und weiß ist möglicherweise einfach nur orange-weiß. Guck halt, welche Ader mit welcher verdrillt ist.

Viel Gewösch, ich weiß. Lies dich hier noch mal ein: http://de.wikipedia.org/wiki/Twisted-Pair-Kabel#Kategorie_5

Was hast du eigentlich vor?



[hrafnagaldr]

Achja, das Enhanced beim Zweiten übersehen. Damit dürfte Gigabit-Ethernet drin sein.



[andy_0]

Ist es wirklich das klassische Cat5 und nicht Cat5e (heutzutage nur noch Cat5 bezeichnet), dann ist das Kabel nicht nur "eigentlich max. bis 100Mbit spezifiziert" sondern definitiv nur maximal 100 MBit/s fähig. Für mehr Ethernet Datendurchsatz benötigt man Cat5e (oder höher) mit acht Adern pro Kabel. Hat das Kabel acht Adern kannst du es für GBit Ethernet einsetzen. Aufgrund der SFTP Schirmung sollte das auch über längere Strecken problemlos möglich sein.



[TapacBulba]

Vielen dank für die recht ausführliche Erklärungen.
Also ich habe nichts konkretes vor, habe den Keller ein wenig aufgeräumt und hab die wieder entdeckt. Wollte wissen ob man mit denen noch was anfangen kann oder gleich auf den Müll...



[X23^Piracy]

SFTP:
Die Art der Schirmungstechnik


ENHANCED:
Blabla keine Bedeutung

CAT.5:
http://de.wikipedia.org/wiki/Twisted-Pair-Kabel#Kategorie_5.2F5e
Die Kategorie bestimmt den mögliche Übertragungshöhe für dieses Kabel. Ab Cat 5e ist Ethernetkabel offiziell Gigabit tauglich, darunter würde ich auch keinen versuch empfehlen.

PATCH:
Sagt aus das es sich um Patchkabel und nicht um Verlegekabel handelt, Patch Kabel sind vorkonfektioniert (mit Stecker) und haben mehradrige Innenleiter zwecks Beweglichkeit. Verlegekabel hat einen massiven Innenleiter und hat meist höhere Durchmesser (AWG) als Patchkabel.

ISO/IEC 11081:
http://en.wikipedia.org/wiki/ISO/IEC_11801

EN 50173:
http://www.itwissen.info/definition/lexikon/50173-EN-50173.html
ISO und EN sind Normen an die sich das Kabel hält.

26AWGx4P:
http://de.wikipedia.org/wiki/American_Wire_Gauge
Sagt nur was über den Durchmesser des Leiters aus, 4P bedeutet 4 Paare

TYPE CM (UL) C(UL) CMG E164469:
UL ist ein Zertifizierungslabel in Amerika die Nummer ist die Zertifizierungsnummer/Testnummer
http://industries.ul.com/wire-and-cable/
Im Falle von Kabeln gehts um deren Isolierung das diese sicher ist und das verwendete Isolierungsmaterial unbedenklich ist, Brandtests und solche Dinge.

Mit dem Kabel wird bei etwa 600 Mbit Schluss sein.


Gruß X23



[Raijin]

Ist es wirklich das klassische Cat5 und nicht Cat5e (heutzutage nur noch Cat5 bezeichnet), dann ist das Kabel nicht nur "eigentlich max. bis 100Mbit spezifiziert" sondern definitiv nur maximal 100 MBit/s fähig.

Das ist so nicht ganz richtig. Cat5e berücksichtigt nur einen weiteren Mess-/Eigenschaftswerts des Kabels, der zuvor bei Cat5 nicht spezifiziert war. Es kommt dennoch auf das entsprechende (alte) Cat5-Kabel an, ob die Spezifikation nicht trotzdem eingehalten wird - auch wenn der Hersteller seinerzeit noch nix davon wusste. Will heißen: Alte Cat5-Kabel können unter Umständen einwandfrei GigabitEthernet übertragen.

Im Zweifelsfalle sollte man sich aber wohl doch für ein neues Kabel entscheiden. Cat5(e) kostet nicht die Welt und auch Cat6/7 sind nicht mehr wirklich teuer. Ansonsten kann man solche Kabel trotzdem noch wunderbar als "Wurfleine" zum Test bei Netzwerkproblemen verwenden - Gigabit hin oder her.
