Carbon 600W-P4B 600W kurzer Erfahrungsbericht zu einem Netzteil mit Fake PFC !
caffeine hat mir ein Netzteil zugeschickt dem er selbst nicht so ganz getraut hat Ursprungs Beratung
Dies ist hier kein bzw nicht als vollständiger Test zum Carbon Netzteil zu verstehen, sondern als eine kleine Zusammenfassung für alle die über die Suchfunktion nach diesem Netzteil gesucht haben.

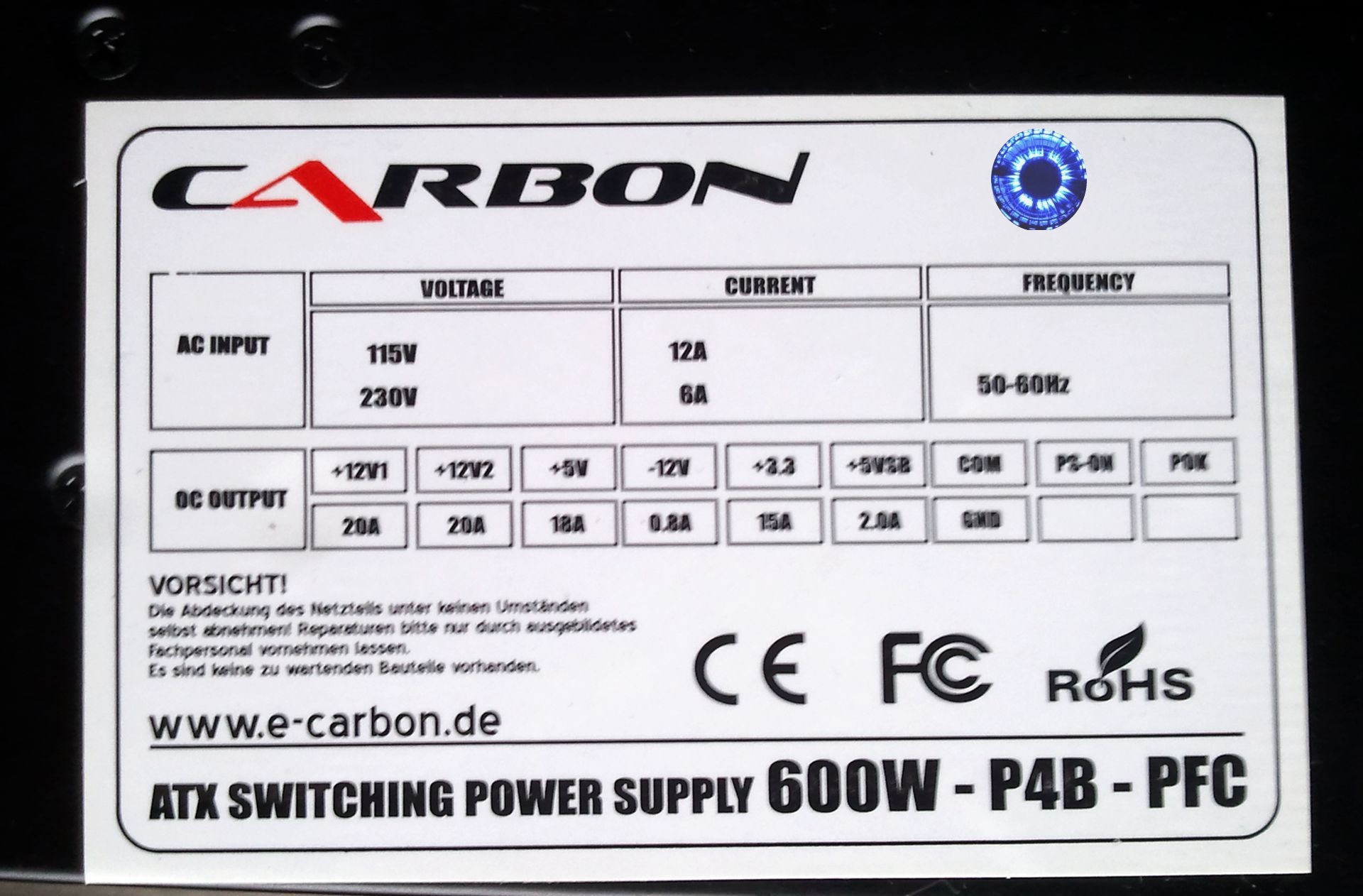

Das Netzteil trägt die Bezeichnung Carbon 600W-P4B-PFC und ist laut Sticker Anfang 2012 (März/April) gefertigt worden, wird aber immer noch zB auf eBay angeboten, und zwar für unglaubliche 50-60€ ( die 700W Varianten 25€)
Zum Netzteil

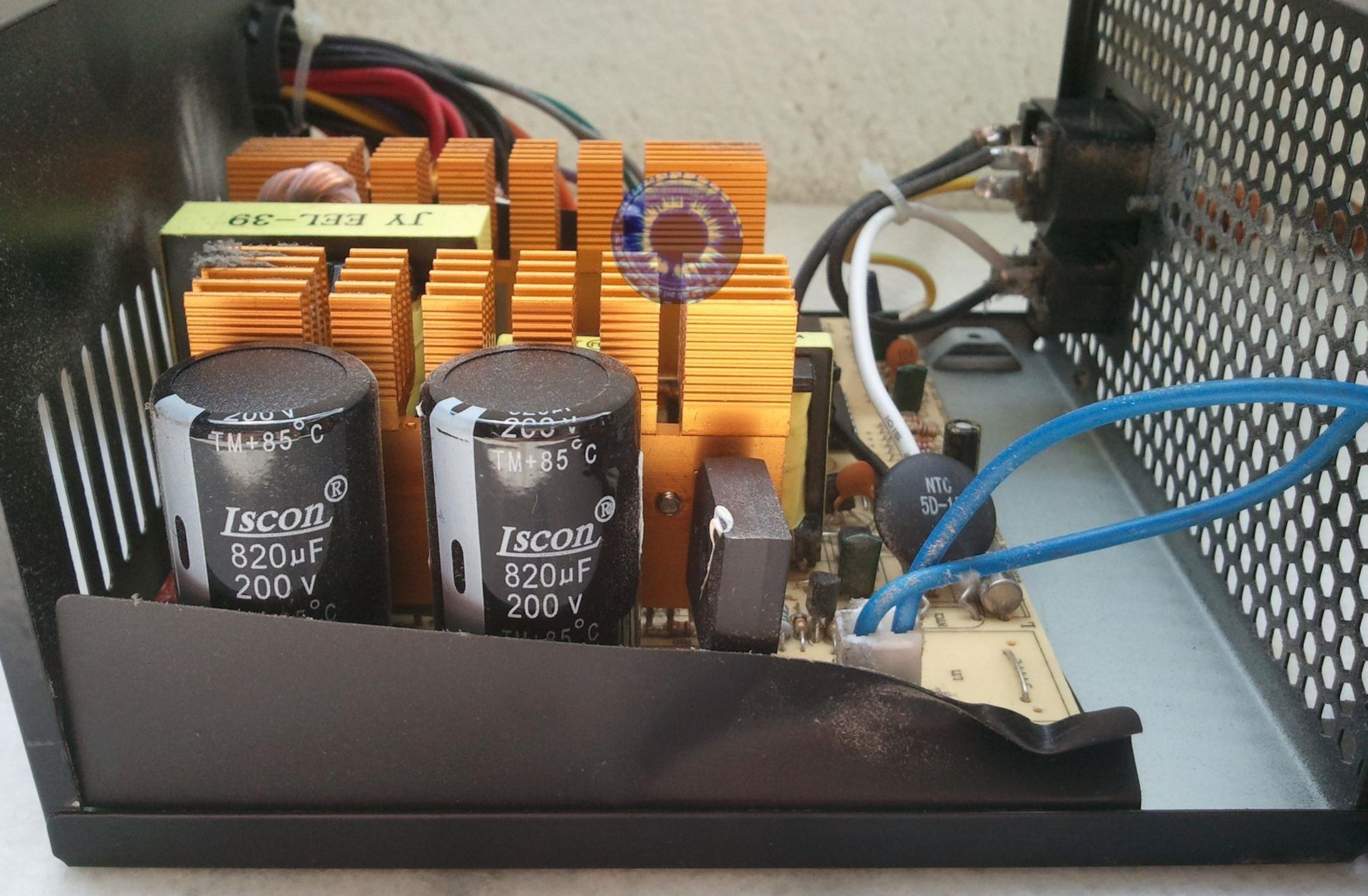

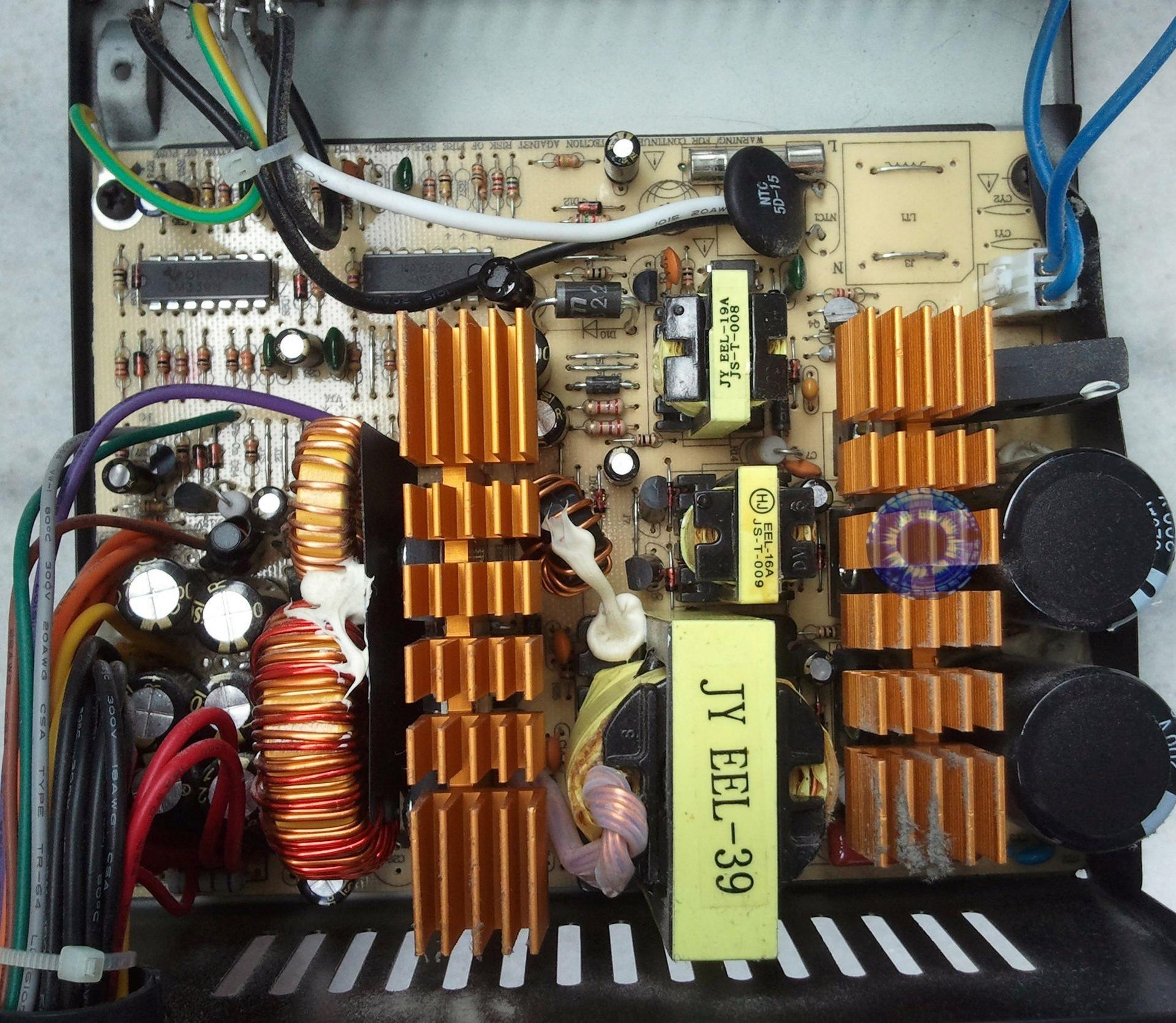

Das Netzteil ist laut und veraltet, die Bestückung ist fragwürdig bzw. mit mir unbekannten Elektrolytkondensatoren bestückt.
Sonst aber nicht so schlimm, grundlegende Schutzschaltungen scheinen vorhanden zu sein (sehr rudimentär).

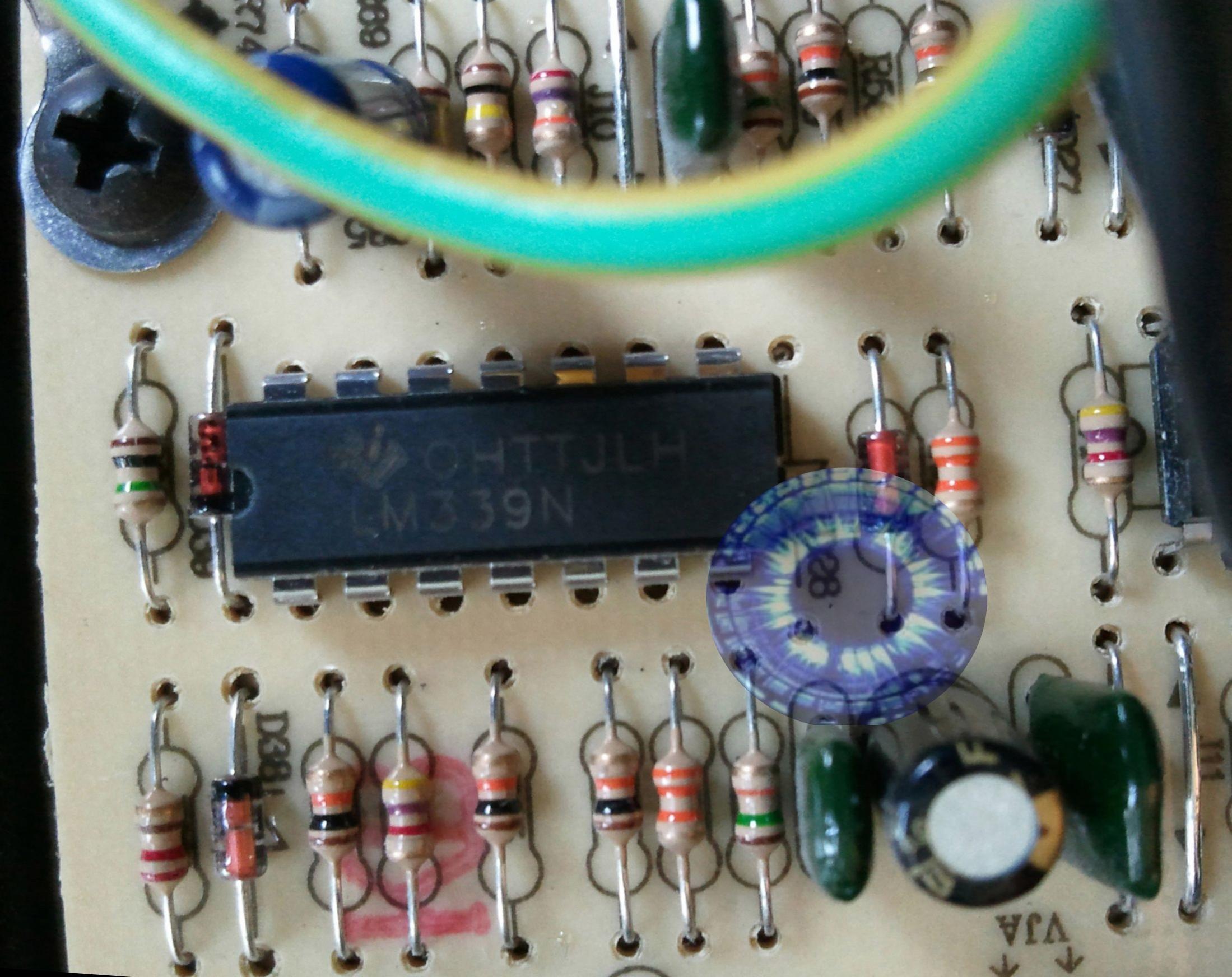

Schutzschaltungen werden über Schmelzsicherung und zwei IC ein Texas Instrument LM339N
http://www.ti.com/lit/ds/symlink/lm339-n.pdf

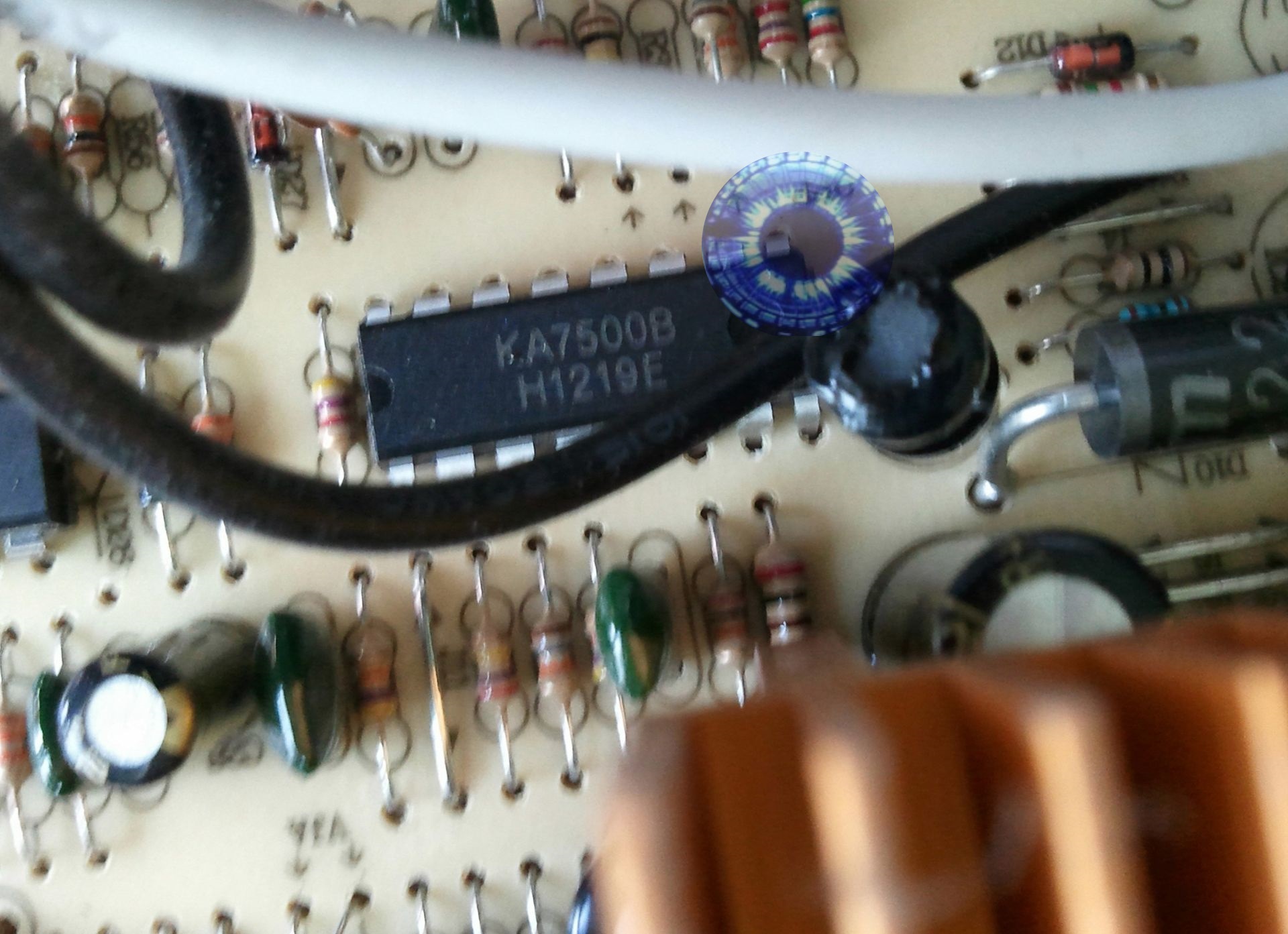

Und der andere Chip PWM/Sicherheit IC Mix
http://www.fairchildsemi.com/ds/KA/KA7500B.pdf

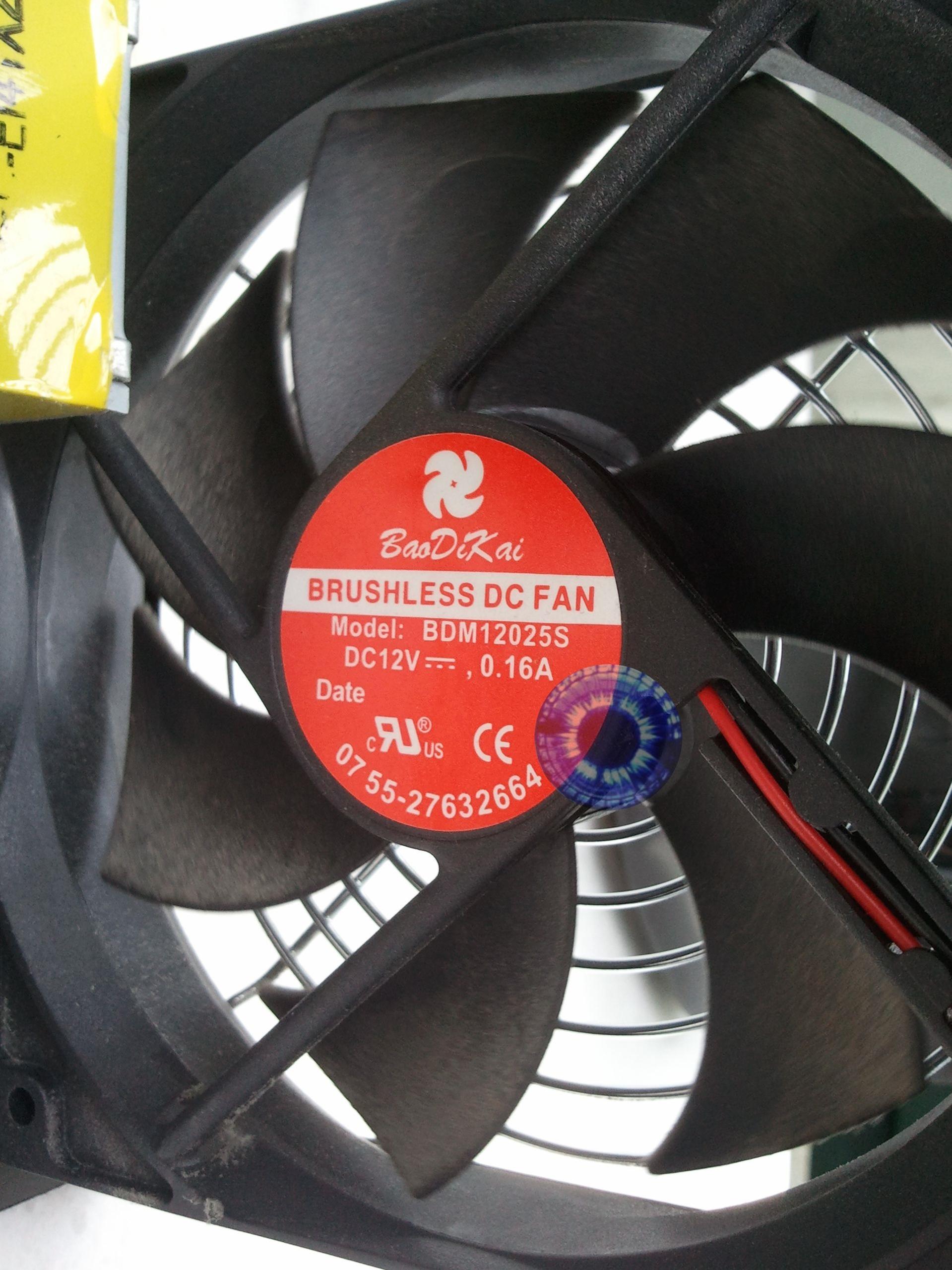

Das Netzteil ist im Idle ungefähr so laut wie das Antec TPC 650W (wenn dieses hochdreht, also bei maximaler Last).
Der Verbrauch an meinem Thermaltake NT Testgerät (kleiner Netzteiltester mit ~10W Last) ungefähr so wie bei einem alten 1000W Gold NT, an mein Testsystem schließe ich das Teil nicht an!
Das Netzteil kann schon vom Aufbau her auf keinen Fall 600W liefern, vielleicht verbraucht es aber aufgrund eines schlechten Wirkungsgrades soviel (Verdacht).

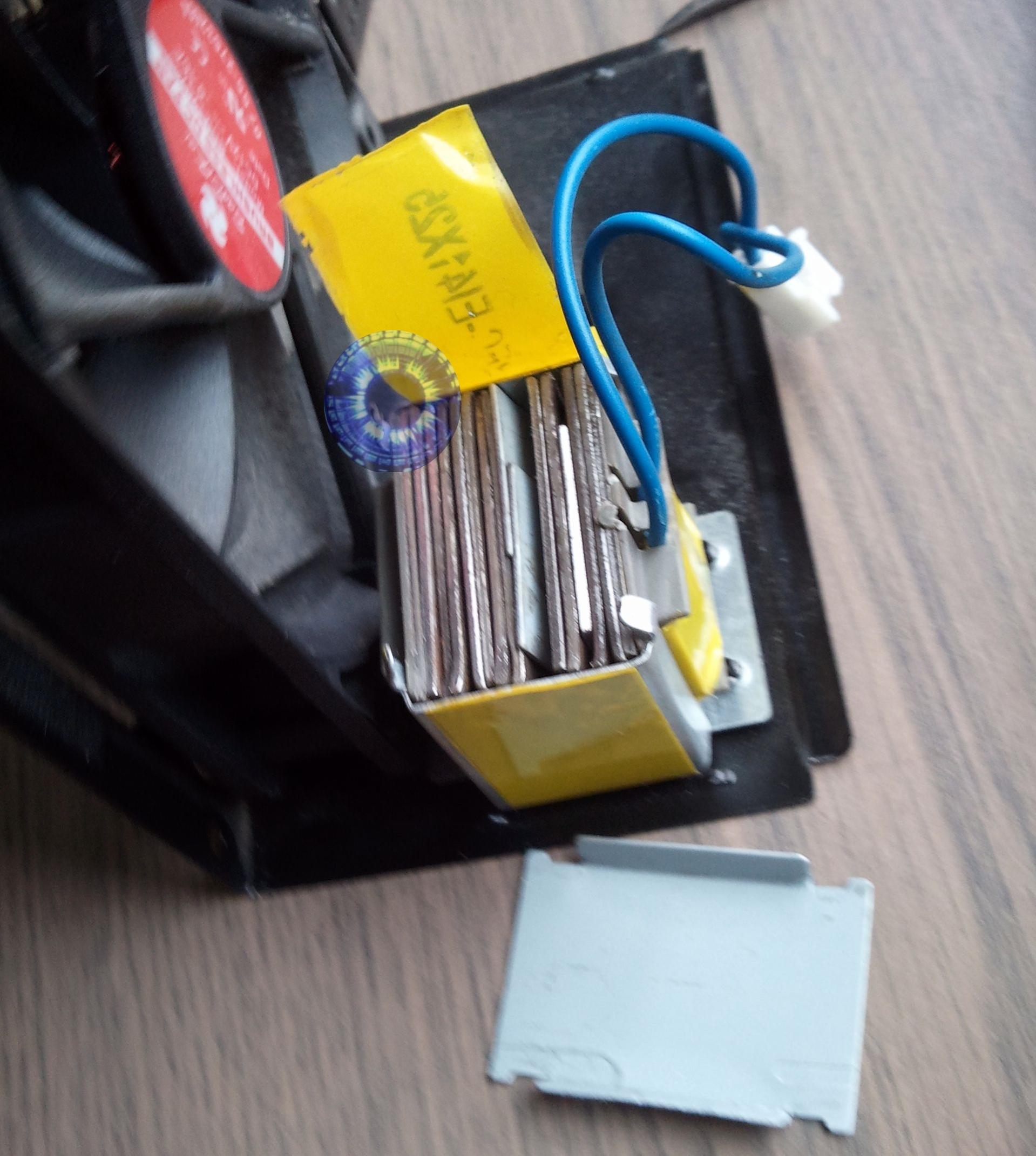

Beim Zerlegen ist mir die Passive PFC (Drosselspule) aufgefallen, diese hat aufgrund der starken Verkapselung einen Verdacht aufkeimen lassen.
Mir sind aus alten Zeiten einige PPFC geläufig und so sahen diese nie aus und der Verdacht hat sich bestätigt, das Carbon Netzteil hat eine Fake PPFC und ist somit in der EU verboten.[B/]
Wer weiß was noch ein dummy ist, icht traue dem Teil mein Testsystem nicht zu und hatte deshalb keinen Testlauf an meinem Testsystem gewagt.
Ich würde jedem der dieses Netzteil besitzt empfehlen dieses auszutauschen.
Danke an caffeine für die bereitstellung des Netzteils
Grüße
poiu
caffeine hat mir ein Netzteil zugeschickt dem er selbst nicht so ganz getraut hat Ursprungs Beratung
Dies ist hier kein bzw nicht als vollständiger Test zum Carbon Netzteil zu verstehen, sondern als eine kleine Zusammenfassung für alle die über die Suchfunktion nach diesem Netzteil gesucht haben.
Das Netzteil trägt die Bezeichnung Carbon 600W-P4B-PFC und ist laut Sticker Anfang 2012 (März/April) gefertigt worden, wird aber immer noch zB auf eBay angeboten, und zwar für unglaubliche 50-60€ ( die 700W Varianten 25€)
Zum Netzteil
Das Netzteil ist laut und veraltet, die Bestückung ist fragwürdig bzw. mit mir unbekannten Elektrolytkondensatoren bestückt.
Sonst aber nicht so schlimm, grundlegende Schutzschaltungen scheinen vorhanden zu sein (sehr rudimentär).
Schutzschaltungen werden über Schmelzsicherung und zwei IC ein Texas Instrument LM339N
http://www.ti.com/lit/ds/symlink/lm339-n.pdf
Und der andere Chip PWM/Sicherheit IC Mix
http://www.fairchildsemi.com/ds/KA/KA7500B.pdf
Das Netzteil ist im Idle ungefähr so laut wie das Antec TPC 650W (wenn dieses hochdreht, also bei maximaler Last).
Der Verbrauch an meinem Thermaltake NT Testgerät (kleiner Netzteiltester mit ~10W Last) ungefähr so wie bei einem alten 1000W Gold NT, an mein Testsystem schließe ich das Teil nicht an!
Das Netzteil kann schon vom Aufbau her auf keinen Fall 600W liefern, vielleicht verbraucht es aber aufgrund eines schlechten Wirkungsgrades soviel (Verdacht).
Beim Zerlegen ist mir die Passive PFC (Drosselspule) aufgefallen, diese hat aufgrund der starken Verkapselung einen Verdacht aufkeimen lassen.
Mir sind aus alten Zeiten einige PPFC geläufig und so sahen diese nie aus und der Verdacht hat sich bestätigt, das Carbon Netzteil hat eine Fake PPFC und ist somit in der EU verboten.[B/]
Wer weiß was noch ein dummy ist, icht traue dem Teil mein Testsystem nicht zu und hatte deshalb keinen Testlauf an meinem Testsystem gewagt.
Ich würde jedem der dieses Netzteil besitzt empfehlen dieses auszutauschen.
Danke an caffeine für die bereitstellung des Netzteils
Grüße
poiu
Zuletzt bearbeitet:
? hat da jemand seinen alteisenschrott verbaut, damit er weg ist
