So jetzt mal wieder ein Update.

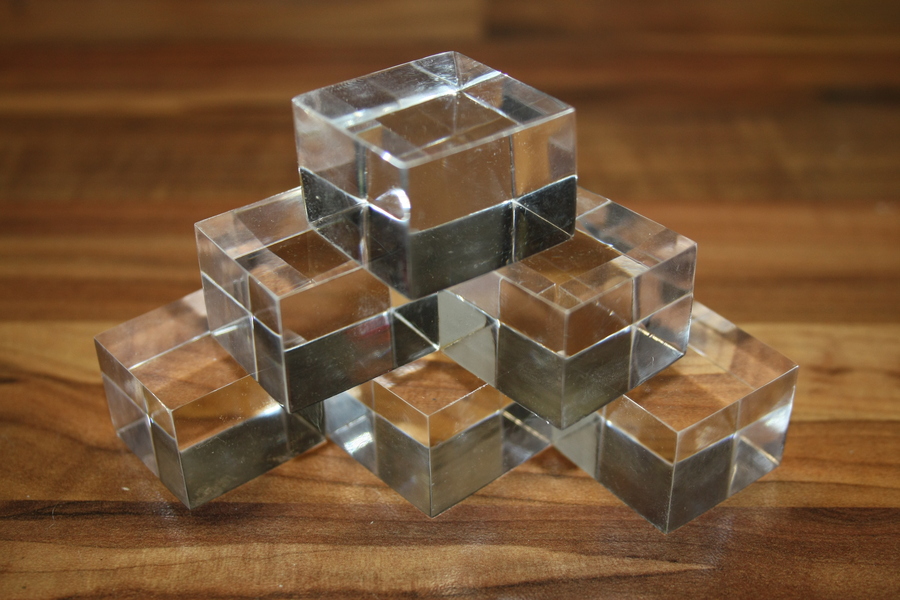

Mir hatten ja noch einige Würfel gefehlt, damit war ich meistens beschäftigt wenn neben dem Zwerg noch Zeit war.
Ist echt sehr Zeitaufwändig, Fehler verzeiht einem so etwas nicht sonst darf man gleich nochmal von vorn anfangen.
somit konnte ich endlich mal anfangen alle Teile miteinander zu verbinden.
Also wurden alle Löcher gebohrt und Gewinde geschnitten
und dann alles miteinander verschraubt
nun konnte ich den Radius genau auf die Seitenteile Übertragen.
diese habe ich dann Großzügig zugeschnitten und den Mainboard Tray befestigt
genau da hat sich schon mein erster Fehler eingeschlichen.
Ich hätte den Tray vorher setzen müssen, denn der drückt das Window etwas höher und nun ist die linke Seite etwas zu knapp zugeschnitten.
Denn Tray wollte ich nicht kürzen.
gut also noch einmal, ich hatte noch ein Stück woran ich schon alles mögliche ausprobiert habe.
Also angezeichnet
mit der Kreissäge zugeschnitten
und wieder den Radius übertragen und Löcher gesetzt
schon besser
nun die Seiten genau zurecht geschliffen und poliert
als ich die andere Seite polieren wollte fiel mir dann dies auf, verdammt grrr
Okay , mehr Plexi hab ich nicht rum zu liegen, also neu bestellen :thumbdown:
Über die Feiertage war es etwas stressig , Besuch und meist unkonzentriert aber ich wollte ja unbedingt voran kommen
Die Würfel vorne unten habe ich auch falsch gesetzt, da muss doch noch der Boden rein
:
aber nicht so schlimm, wie ich zu beginn schon meinte, werde ich sie später evtl noch verkleinern, also gesagt getan:
so jetzt passt es
noch genau so viel Platz das ich vorne einen Winkel mit Beleuchtung verbauen kann.
Ich war auf jeden Fall nicht untätig, nebenher habe ich mich mit dem erstellen von Schnittmasken und dem umwandeln in DXF Dateien befasst.
In welcher Art ich was anwende , Plottern , CNC oder doch per Hand weiß ich noch nicht aber früher oder später brauche ich es.
Ich hab da so meine Vorstellungen was Backplates und Seitenteile anbelangt und alles wird sich von Hand nicht umsetzen lassen.
Hier nur mal ein Alibibild
Hauptgrund dafür waren die Seitenteile.
Meine ursprünglichen Ideen passten rein gar nicht.
Ich musste mir das alles Bildlich vor Augen führen weil meine Fantasie irgendwann versagt hat ^^
Gut, letztendlich habe ich mich für eine Art Stuck entschieden womit die Seitenteile verkleidet werden.
Dafür konnte ich dann gleich die verschnittene Platte nehmen
Säge aufs Maß eingestellt und los gings
für die Rundung hatte ich kein satiniertes Glas mehr da, ist aber schon bei der nächsten Bestellung mit bei
Also habe ich zum probieren mal eine XT Platten eines HB-Holzmaus Restepacketes genommen.
Hier konnte ich dann auch gleich mal etwas mit der Dekupiersäge arbeiten,
und jetzt ging es los!
Alle Kanten auf 45-50° gebrochen, man ist das eine Sauerei, da hilft auch kein Staubsauger :whistling:
hier auf dem letzten Bild sind alle Kanten schon mit 400er Schleifpapier Satiniert.
Die Rund Stäbe mache ich nochmal sobald das Glas da ist, dann werde ich auch die leisten auf die Seitenteile kleben
Ich weiß immer noch nicht welches Arduino Starter Kit sich für mich am besten eignet.
Motor für die Schiebetür muss gesteuert werden können und RGB LED sollen als Lauflicht arbeiten.
Hat keiner einen Tip für mich? Ich finde so viel verschiedene Kits und ich will nicht das falsche kaufen und mein Geld auch nicht unnütz aus Fenster werfen.
Diesen Monat werde ich bestimmt noch die erste Hardware kaufen damit ich endlich den Tray bearbeiten kann.
Also bis demnächst !
