CHEOPS



"Die Cheops-Pyramide ist die älteste und größte der drei Pyramiden von Gizeh und wird deshalb auch als „Große Pyramide“ bezeichnet.
Die höchste Pyramide der Welt wurde als Grabmal für den ägyptischen König Cheops errichtet, der während der 4. Dynastie im Alten Reich regierte.(etwa 2620 bis 2580 v. Chr.)...."


Schöner kann ein Thema gar nicht sein, wie das Titelbild schon verrät könnt ihr erahnen worauf ich damit anspiele :lol:


Also willkommen in meinem nächsten Projekt "Cheops"

...soll ein maßstabsgetreuer Nachbau der Cheops Pyramide werden.
In diesem Konzept werde ich mit Vergoldungs- und Kalksandsteintechniken arbeiten.
Nach oben wird das Ganze dann langsam in transparentem Glas übergehen, um einen direkten Einblick in die Grabkammer zu erhashen,
welche selbstverständlich mit Hardware verkleidet wird.
Ebenso möchte ich später einen Sarkophage in der Grabkammer sehen welcher vermutlich die Hardware thront.

Zum Einsatz kommt hier größtenteils Styrodur und Plexiglas.
Vergoldet wird mit 24K Blattgold.
Für die Kalksandsteintechnik werde ich mit quarzhaltiger Farbe und Lasuren arbeiten.


Da ich diese Idee schon seit 2015 mit mir herumtrage, hat sich an dem Gesamtkonzept bereits einiges geändert aber ich möchte gar nicht so genau ins Detail eingehen.
Ich möchte euch auf jeden Fall schnellstmöglich meine Fortschritte zeigen,
da ich auch tatsächlich 2015 bereits mit einigen arbeiten begann und mich jetzt kurz vor Weihnachten so richtig in das Projekt vertieft habe. :rolleyes:


Mein Ziel wäre es in unter 25 Jahren fertig zu werden :lol:
und ich glaube ich musste in diesem Projekt auch erst auf das Release der goldenen GSkill Trident Z Royal warten :love: :lol:

Aktuell schaue ich mich noch um welche Hardware in Frage kommt aber ich halte euch auf dem laufenden.

  • Gefällt mir
Reaktionen: Tinpoint, Rayzor, Ralph und 2 andere
Von allen deinen Projekten die ich bisher verfolgt und gesehen habe, freue ich mich hierauf am meisten :daumen:

Wir das Teil direkt auf dem Boden stehen oder auch so cool schweben¿:D:love:
Interessant fände ich auch, welche Maße, sprich welchen Maßstab du dir vorstellst.
Baust du auch diese kleinen Stufen mit ein, oder wird die Oberfläche eine "glatte" Pyramide?
Geiles Projekt, werde ich aufjedenfall verfolgen:daumen:

Hihihihi
@duskstalker
1. modernstone.de ? wo bleibt da der Spaß?:p
2. genau darauf ziele ich ab, der untere Bereich soll den Rohbau bzw. die heutigen abgetragenen Steine nachahmen und der Übergang zum Glas wäre dann der Originalzustand abgesehen von der Transparenz :D

@Anoubis dank dir, meine Phantasie dreht bei dem Thema gerade zu Durch, zumal wir gar nicht weiter denken wollen gell? Wenn der Landeplatz mit diesem Mod erst mal steht wäre es zum Anubis ha`tak nicht mehr weit :evillol::lol:

@Nilo Jain, auf dem Boden stelle ich es definitiv nicht, wie sollte man sonst die Triebwerke von unten bestaunen:freak: :pund schweben wird es bestimmt auch nicht auch wenn ich es bereits in Betracht gezogen habe. Ich hab da schon Glasfüße für gebaut aber das Gesamtbild gefällt mir noch nicht, ändert sich evtl. noch.
Die Steinfrage wäre glaub beantwortet und die Abmaßung lief bei mir wie folgt:
Für HW brauch ich ca 400x400mm, bei einer PSU breite von ca.150mm (welches evtl. hochkant unter der HW steht und wie auf dem Titelbild vermutlich unten etwas rausschaut) gab ich der Pyramide ca. 130mm unter der HW platz.
Also landete ich beim entsprechenden Winkel ,wenn die Pyramide in 13cm Höhe 42,5x42,5cm haben soll,bei 58x58cm Grundfläche. 60cm war meine Max Vorgabe und die konnte ich so einhalten. Die Höhe beläuft sich momentan auf 42cm(incl. Glas also vom Boden bis zur Spitze) Das kann sich aber noch ändern falls ich hier und da doch noch 3mm Plexiglas zwischen die Stufen schiebe um ein paar Lichteffekte zu erhalten.
Der erste Status Beitrag wird einige Fragen beantworten aber ich bleibe weiter für alles offen.;)

Wenn der Landeplatz mit diesem Mod erst mal steht wäre es zum Anubis ha`tak nicht mehr weit :evillol::lol:
Du hast es also nicht vergessen :love:

  • Gefällt mir
Reaktionen: CapTen
@CapTen
Wenn du weitere Infos und diverse Abmessungen (Maße) der Pyramiden brauchst, dann schau dir mal die Videos von A. Klitzke an. Hier mal ein Video zum Beispiel - es gibt von ihm noch mehr:


  • Gefällt mir
Reaktionen: CapTen
@Anoubis Nein habe ich nicht, das wär schon was aber momentan spukt es nur so ganz ganz hinten im Kopf rum. Hauptprob sind nat. die Maße aber das ist jetzt erstmal egal.

Dank dir @Qualla und @Nutzerkennwort das werde ich mal tun aber mein aktuelles Problem ist eher meine eignenen Maße von 2015 raus zu bekommen :freak: ich hab mir natürlich nichts notiert :lol:

So ich fang dann einfach mal an.

Abgesehen von einigen fehlenden Maßen bzw. Winkeln galt mein höchstes Augenmerk der Glas Pyramide.
Denn das verkleben von Plexiglas gehörte bis dato nicht zu meinen Stärken.

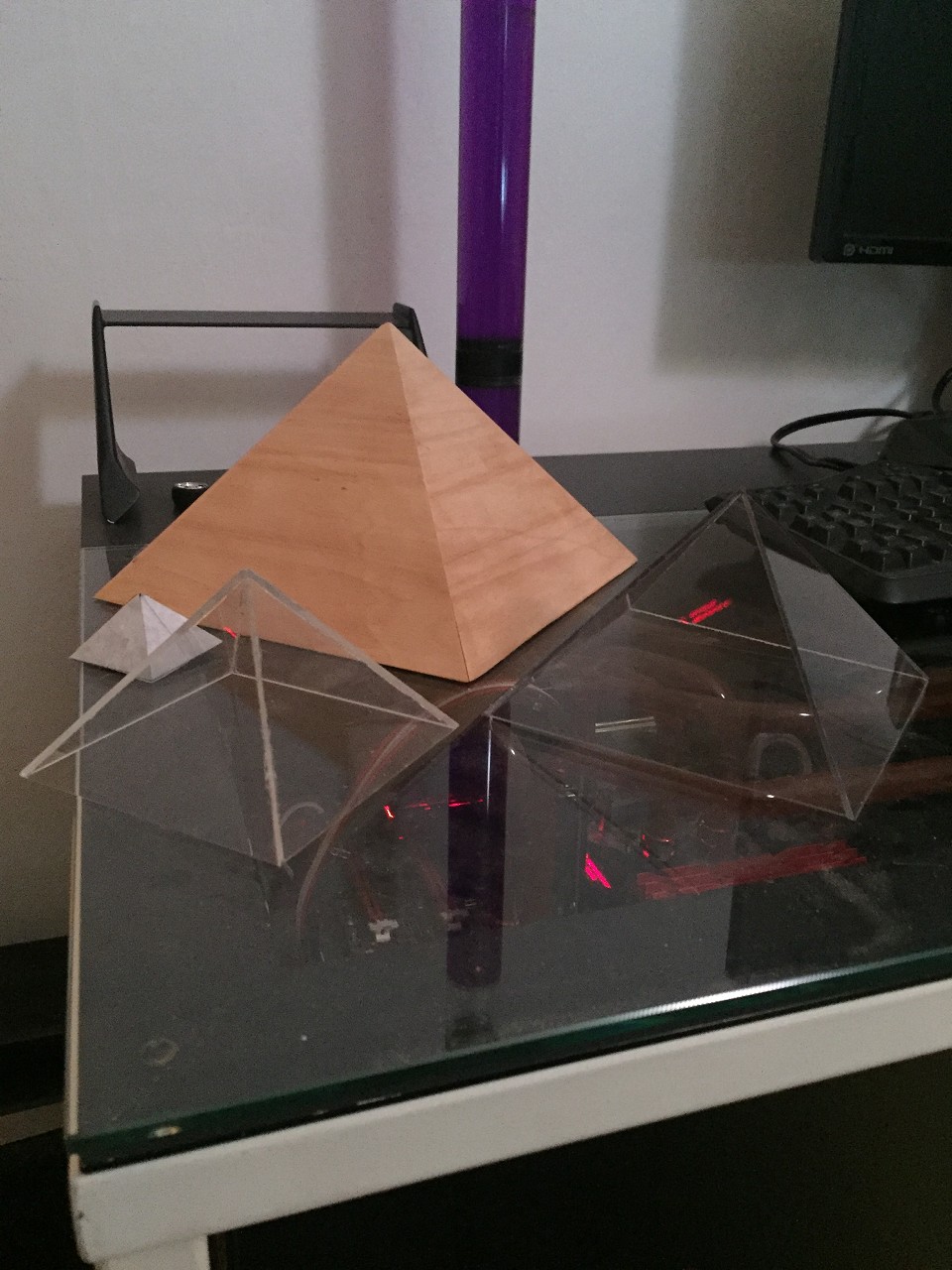

Nachdem ich den fehlenden Winkel mittels einer winzigen Origami Pyramide ermitteln konnte, erstellte ich zuerst eine kleine Holzpyramide
und dann versuchte ich mich an der Plexiglasverklebung.
Die Versuche verliefen sicherlich nicht optimal und waren alles andere als perfekt aber ich wusste somit worauf ich später zu achten habe.

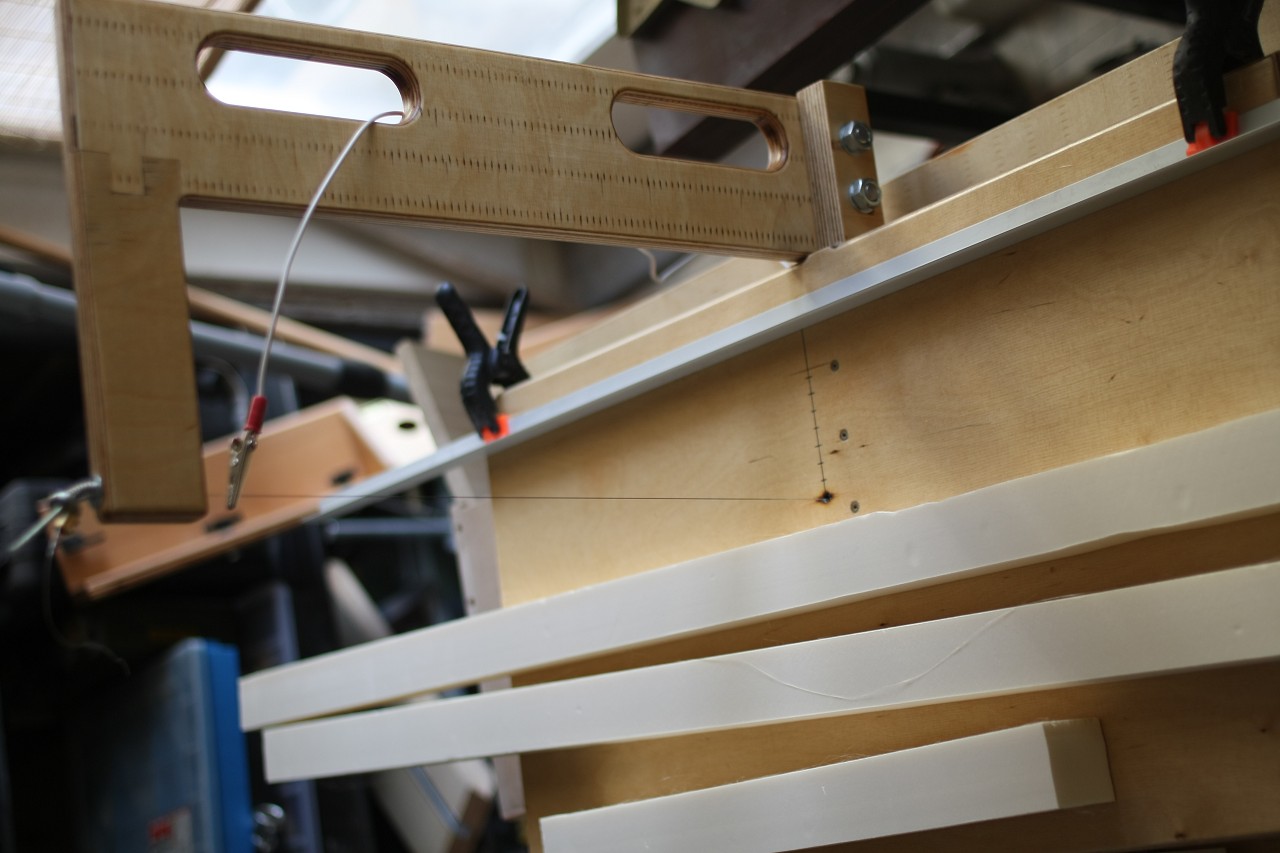

Nun kaufte ich mir Styrodur in 20,30 und 40mm Dicke und baute mir ein kleines Styropor Schneidegerät,
welches ich in dem Worklog Al`Kesh bereits näher erörterte.
Das 30 und 40mm Styrodur schnitt ich nun in verschieden große Würfel.



Als Fundament für die Glaspyramide entschied ich mich für 4 Stufen.
Die unterste wird 40mm hoch, jede weitere 30mm.
Dafür zeichnete ich mir jede Etage auf meiner Arbeitsfläche an und begann Würfel für Würfel planlos, aber innerhalb der Markierungen,
aneinander zu kleben.





nachdem alle Etagen miteinander verklebt waren begann ich bereits vorab alle Würfel etwas anzuschleifen und abzuschrägen.



Danach habe ich die Pyramide mit Quarzsand haltiger Farbe angestrichen.
Den Quarzsand brauche ich vom Effekt her eigentlich weniger
aber wenn ich die Körnung später abschleife erziele ich den gewünschten Effekt ;)



So schloß ich die Arbeiten 2015/16 ab und parkte die Pyramide ab.



Nun der nächste Schritt.
Nicht wundern, die Fotos habe ich jetzt erst im Winter gemacht, die Vorrichtung selbst baute ich schon vor zwei Jahren.

Mit meiner billigen Tischkreissäge konnte ich alles andere als präzise arbeiten, da sie sehr ungenau war und der ganze Motor von Hause aus schon schief installiert war.
Dadurch wurde das Plexiglas immer zu stark beansprucht was Rissbildung beim Verkleben verursachte.
Eine Justierschraube gab es dafür leider nicht.

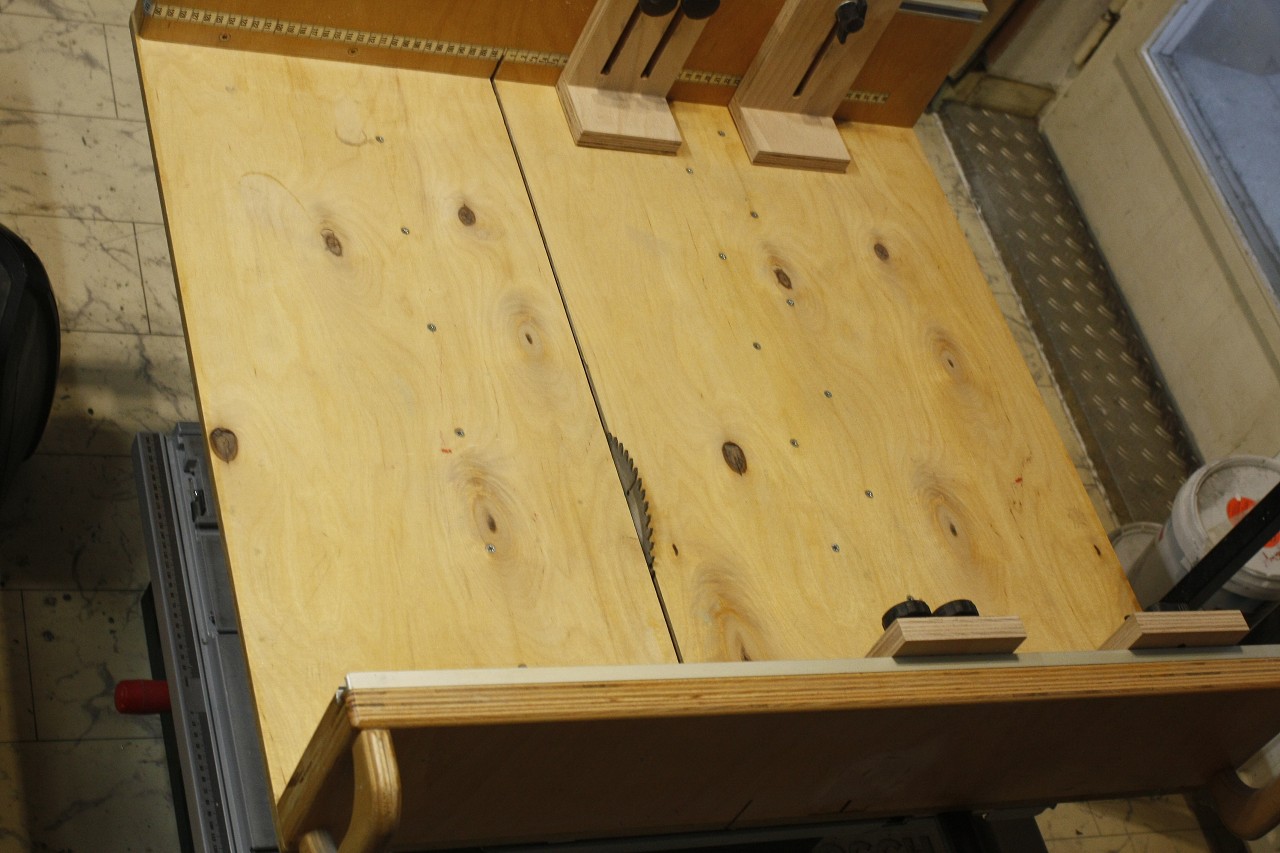

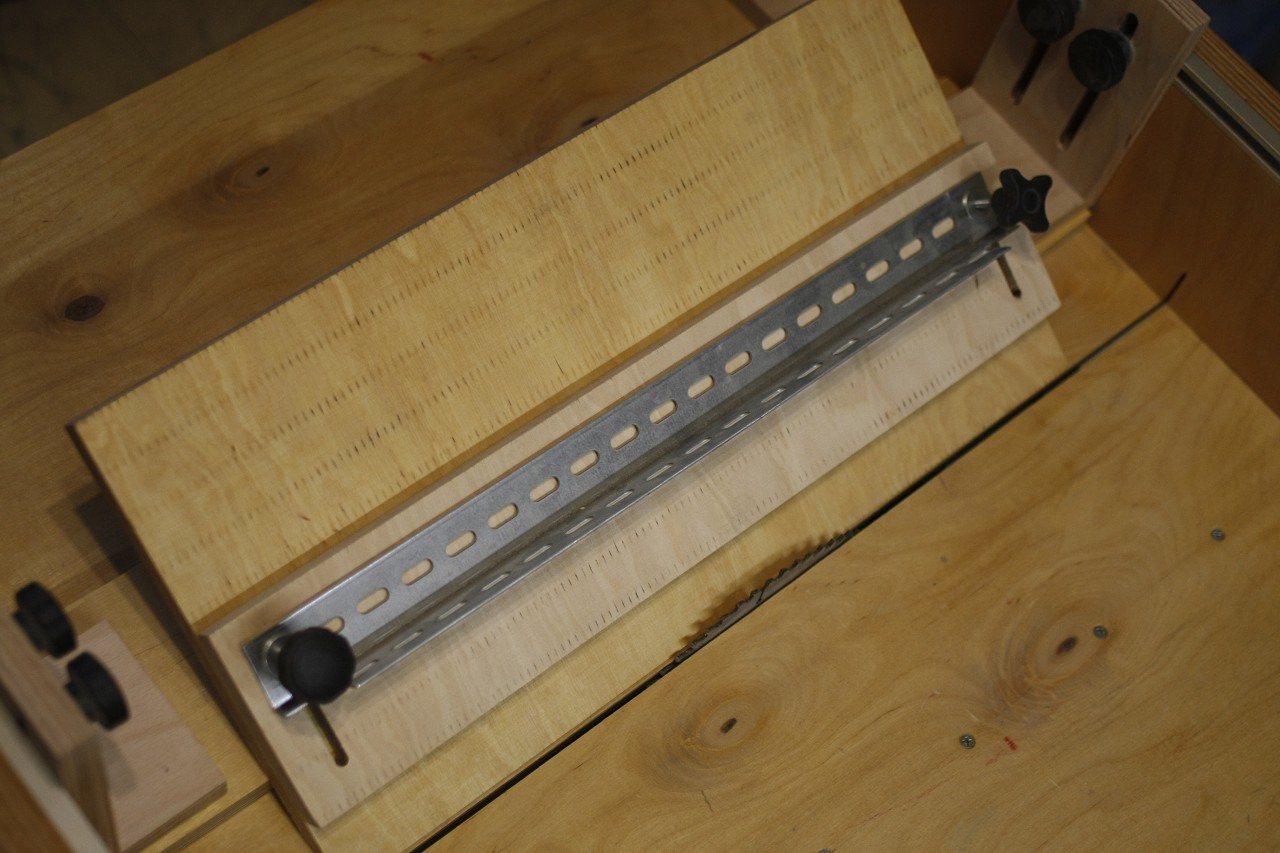

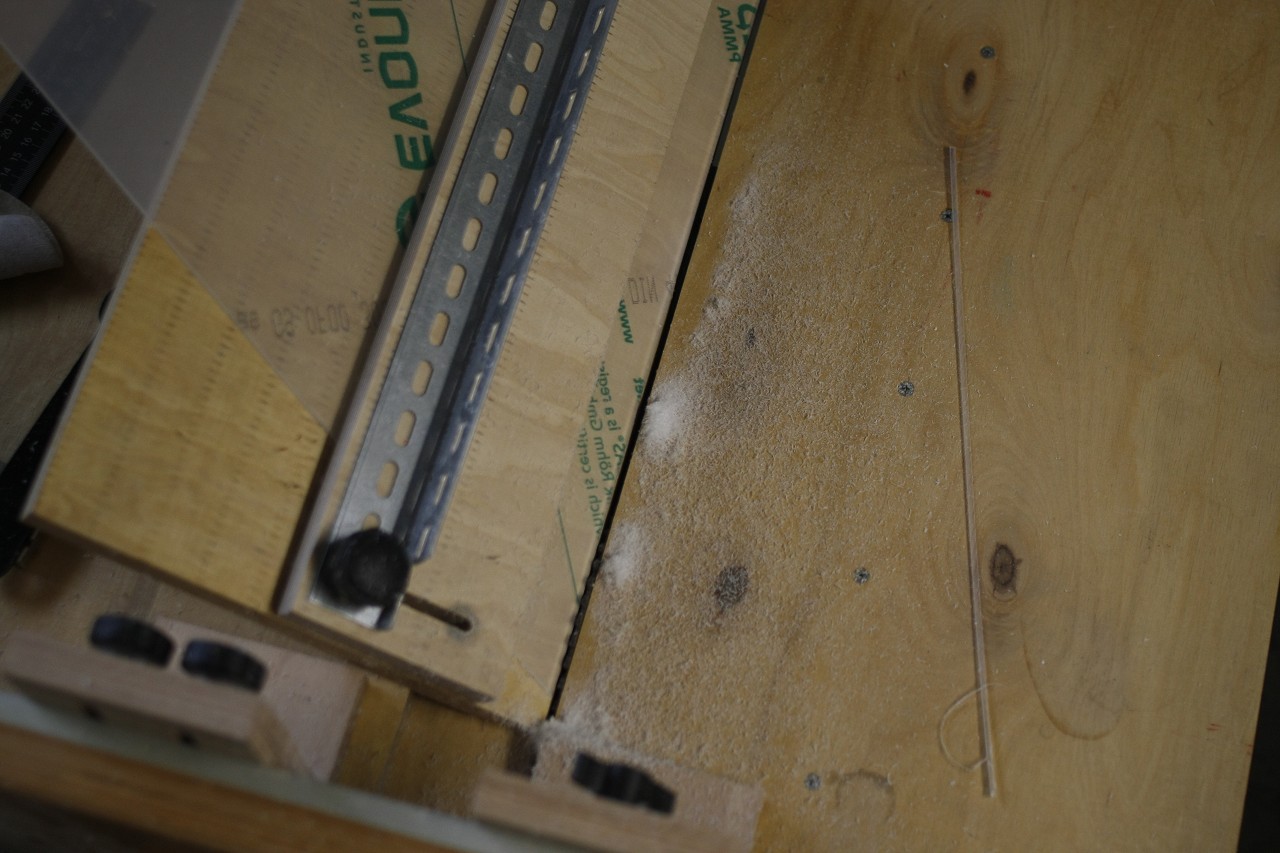

Also baute ich mir für diese Säge einen Schiebeschlitten welcher die Schrägstellung des Sägeblattes ausglich.





Da ich die Winkelverstellung der Kreissäge nun nicht mehr verwenden konnte ohne den Schiebeschlitten zu zerstören

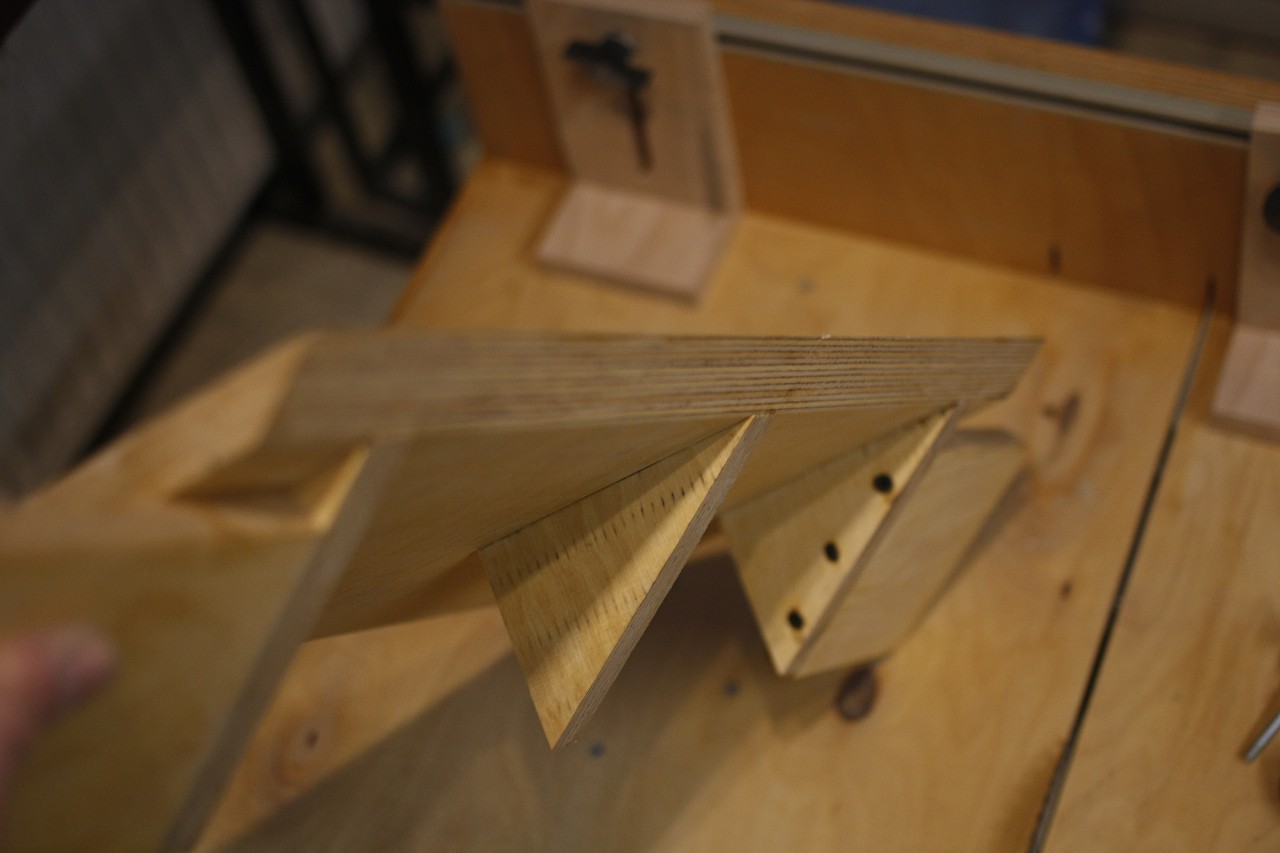

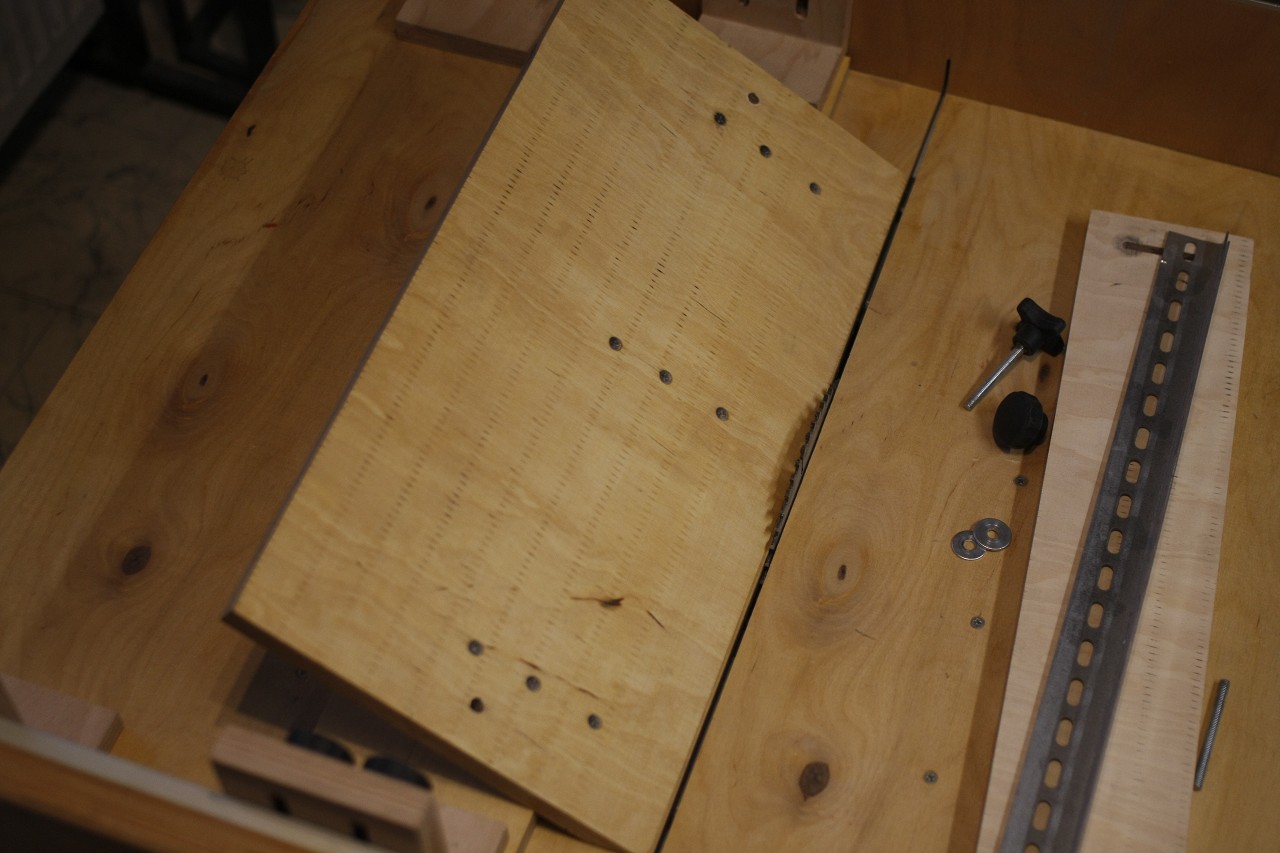

brauchte ich nun noch eine Auflage im passenden Winkel für die Pyramide.





Auf diesem Winkel kann ich nun mittels dieser Halterung die Werkstücke einspannen.



So das war es aus der Vergangenheit, nun geht's im jetzt weiter.

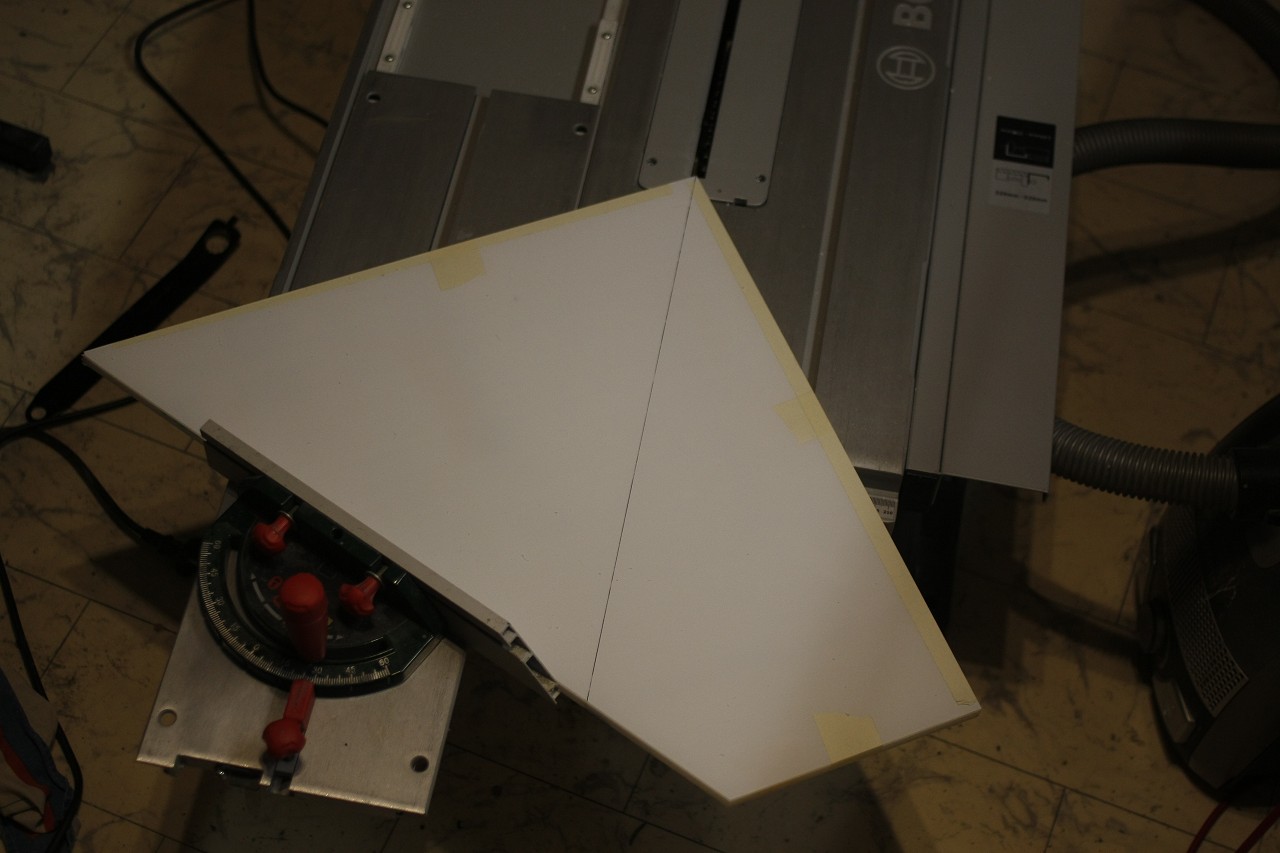

Auf meiner neuen Bosch schnitt ich mir jetzt alle Teile der Glaspyramide zurecht.

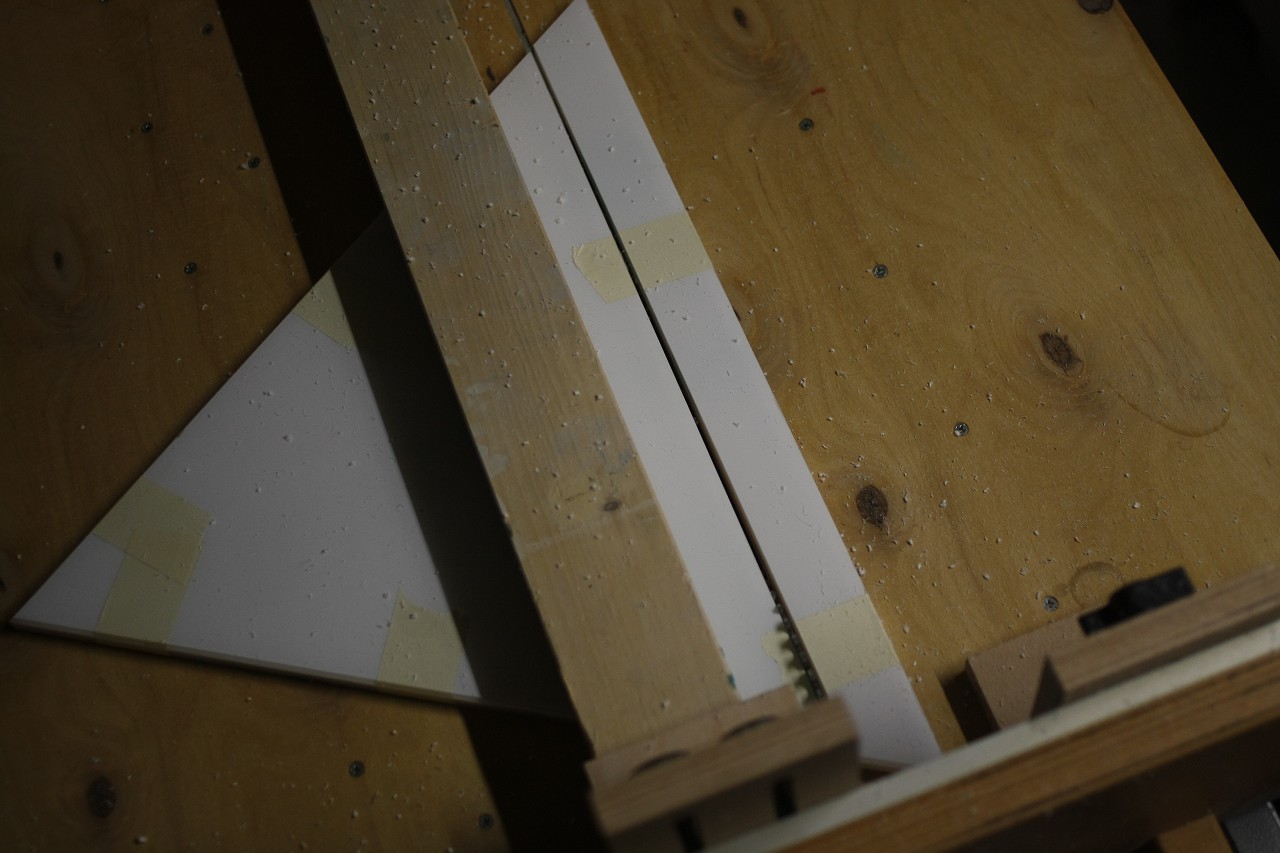

Danach spannte ich jede Platte einzeln auf den Schiebeschlitten und schnitt die Außenkanten auf Gehrung



Nun schnitt ich die Platten noch auf die richtige Höhe zu und fertig.

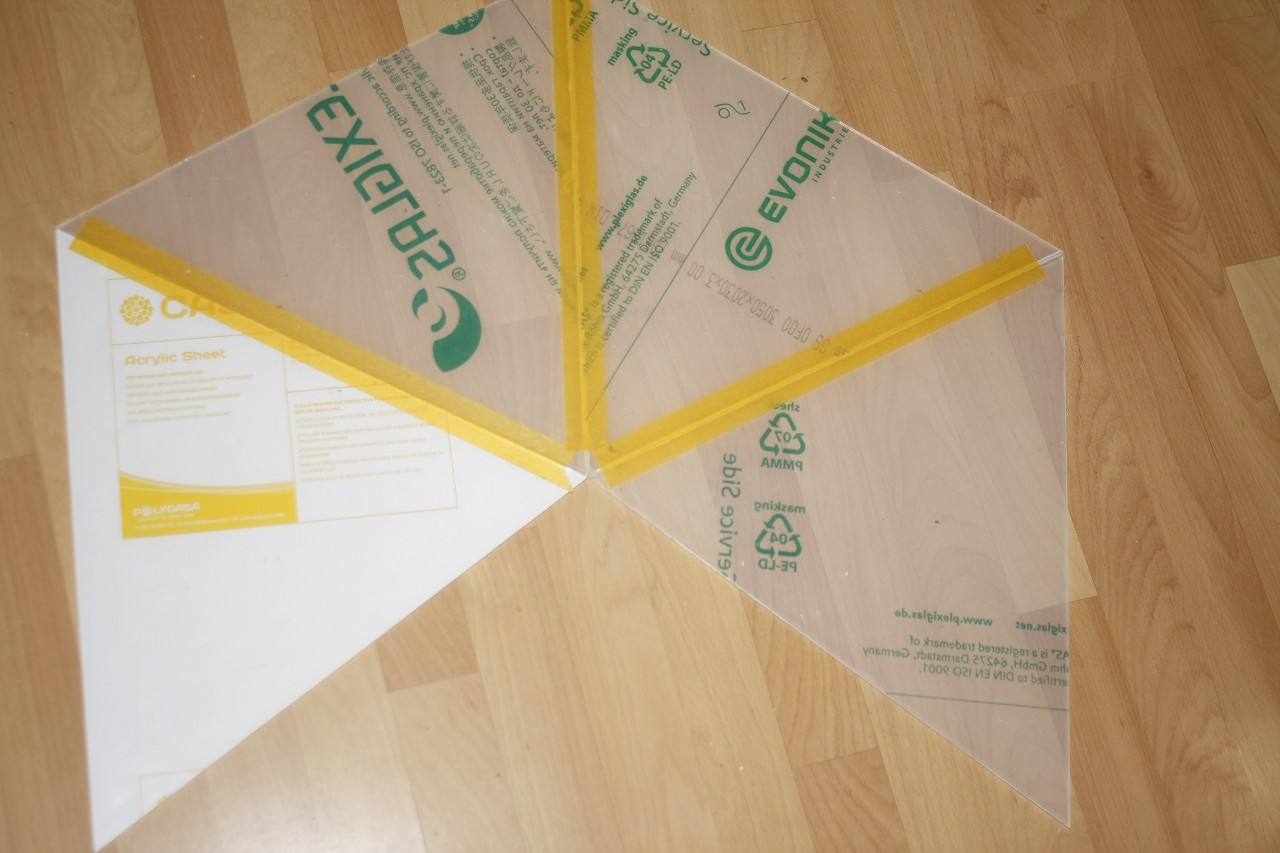

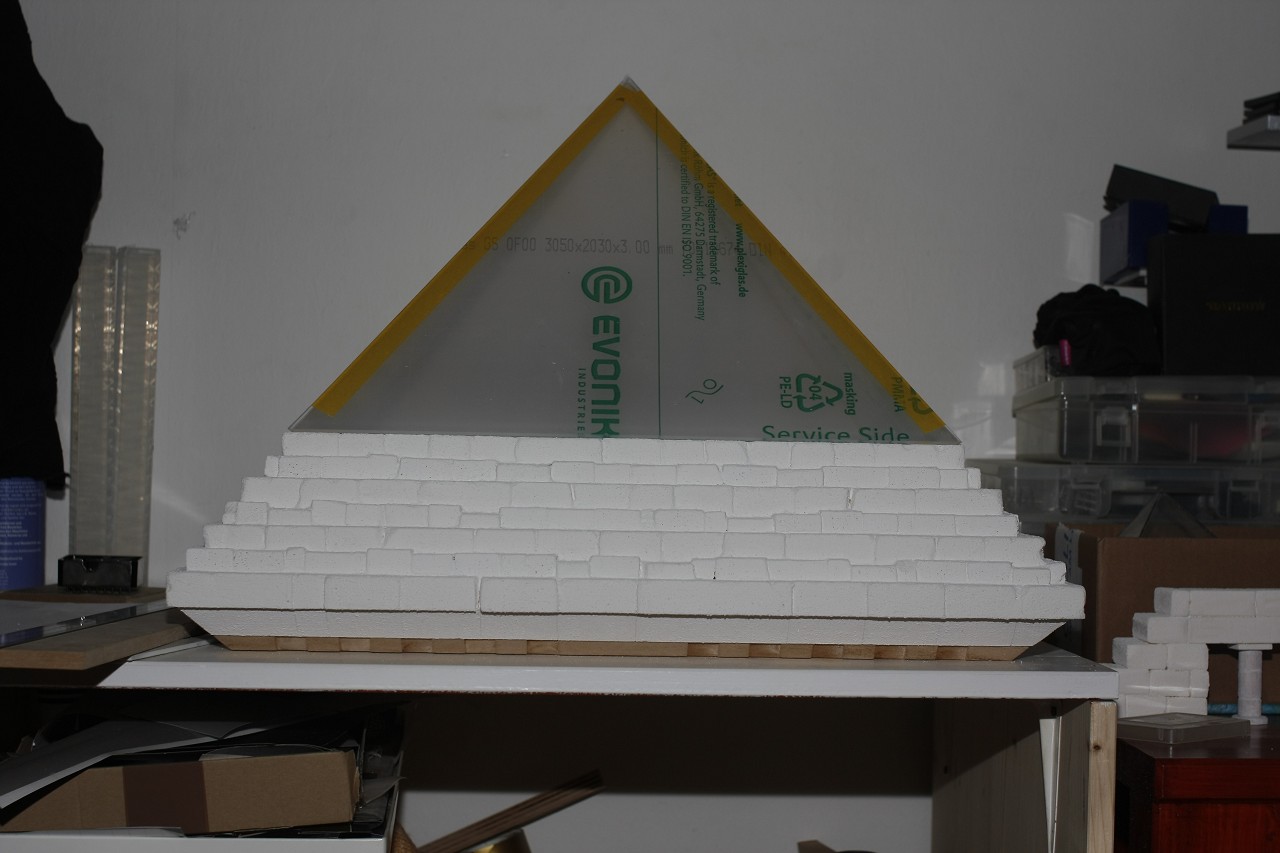

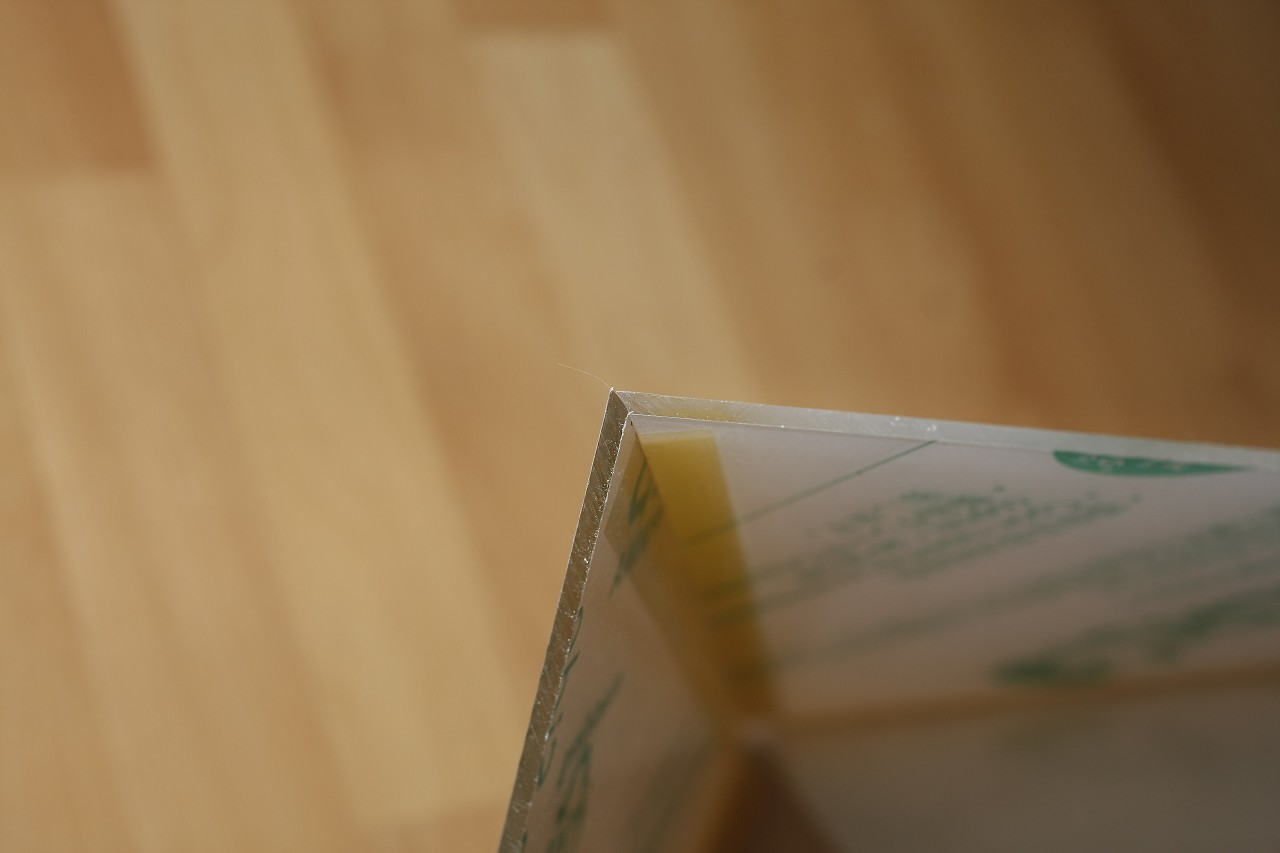

Mit dem Ergebnis bin ich mehr als zufrieden, die Platten selbst



als auch die Gehrung passen perfekt zusammen

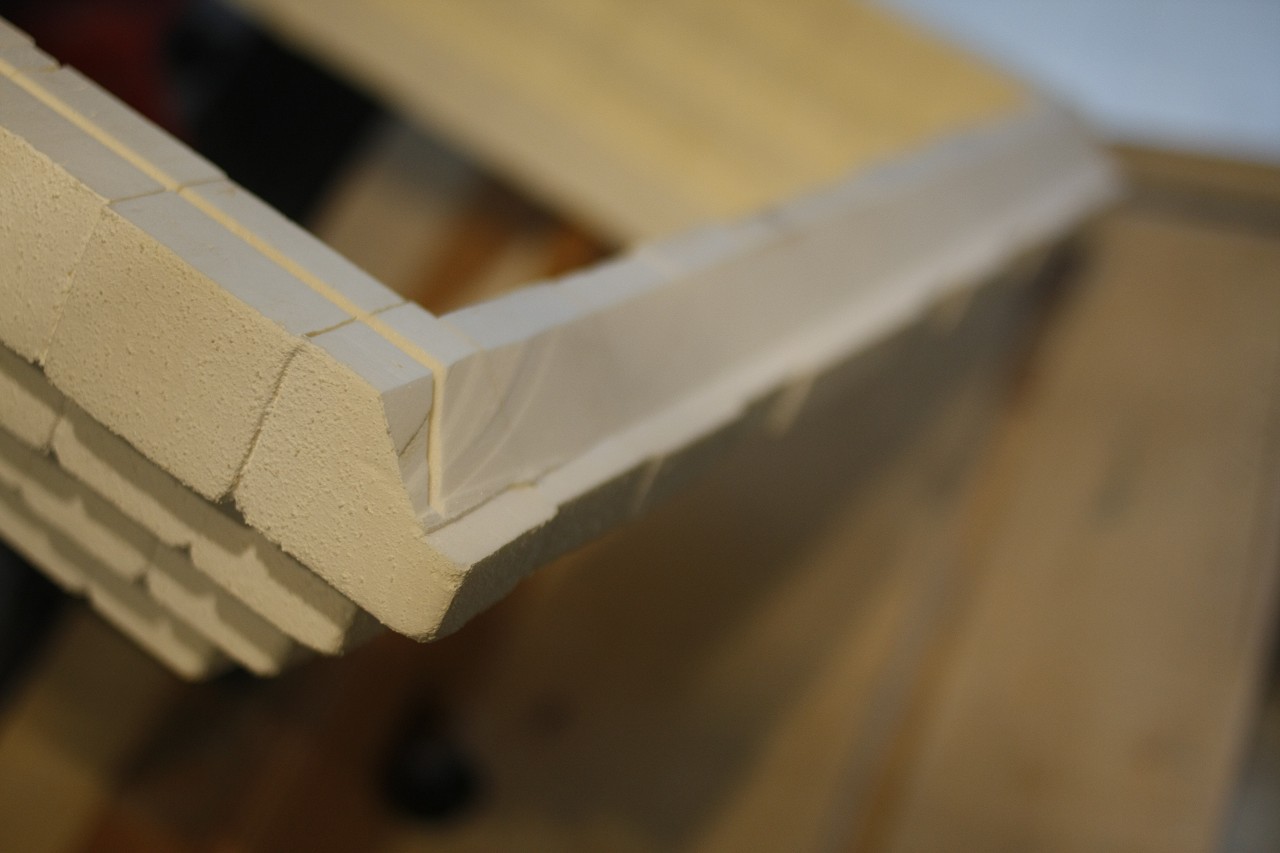

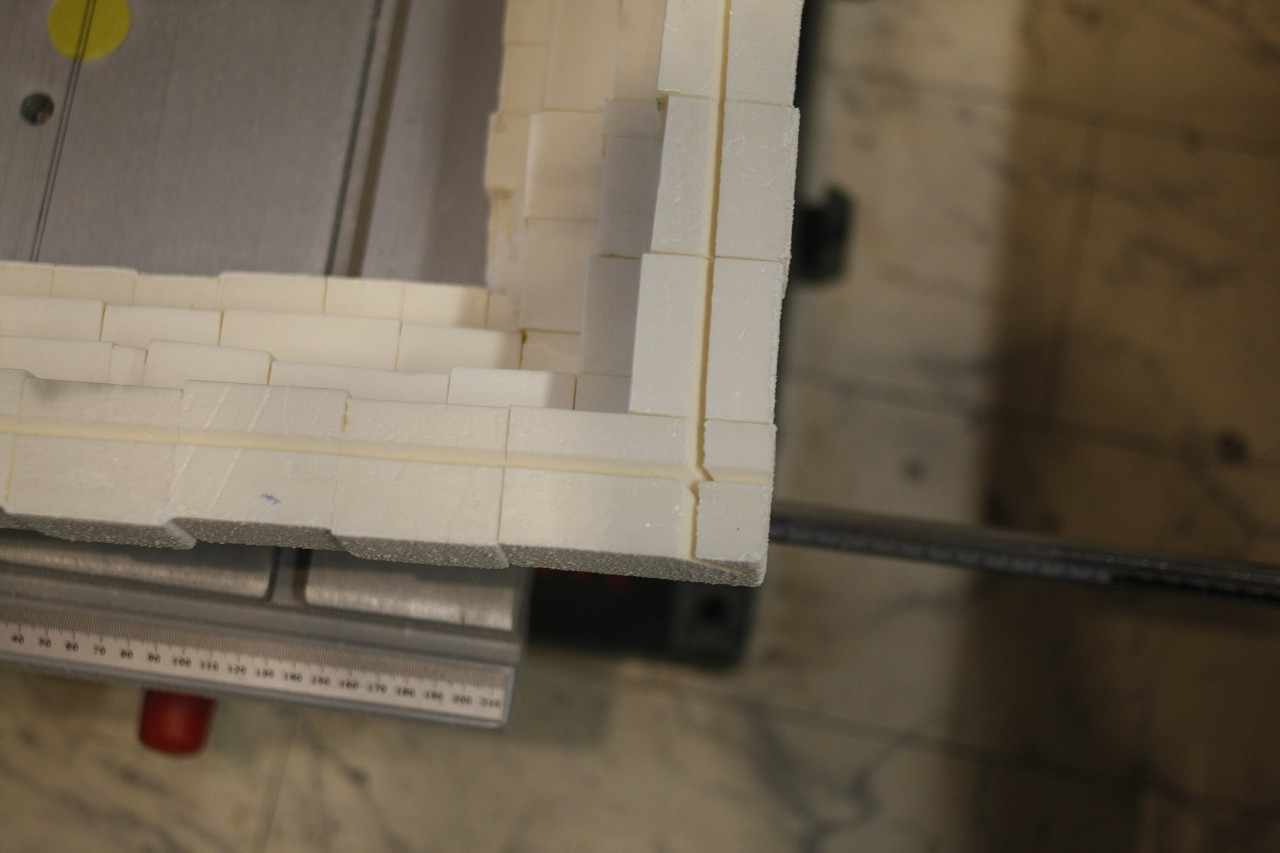

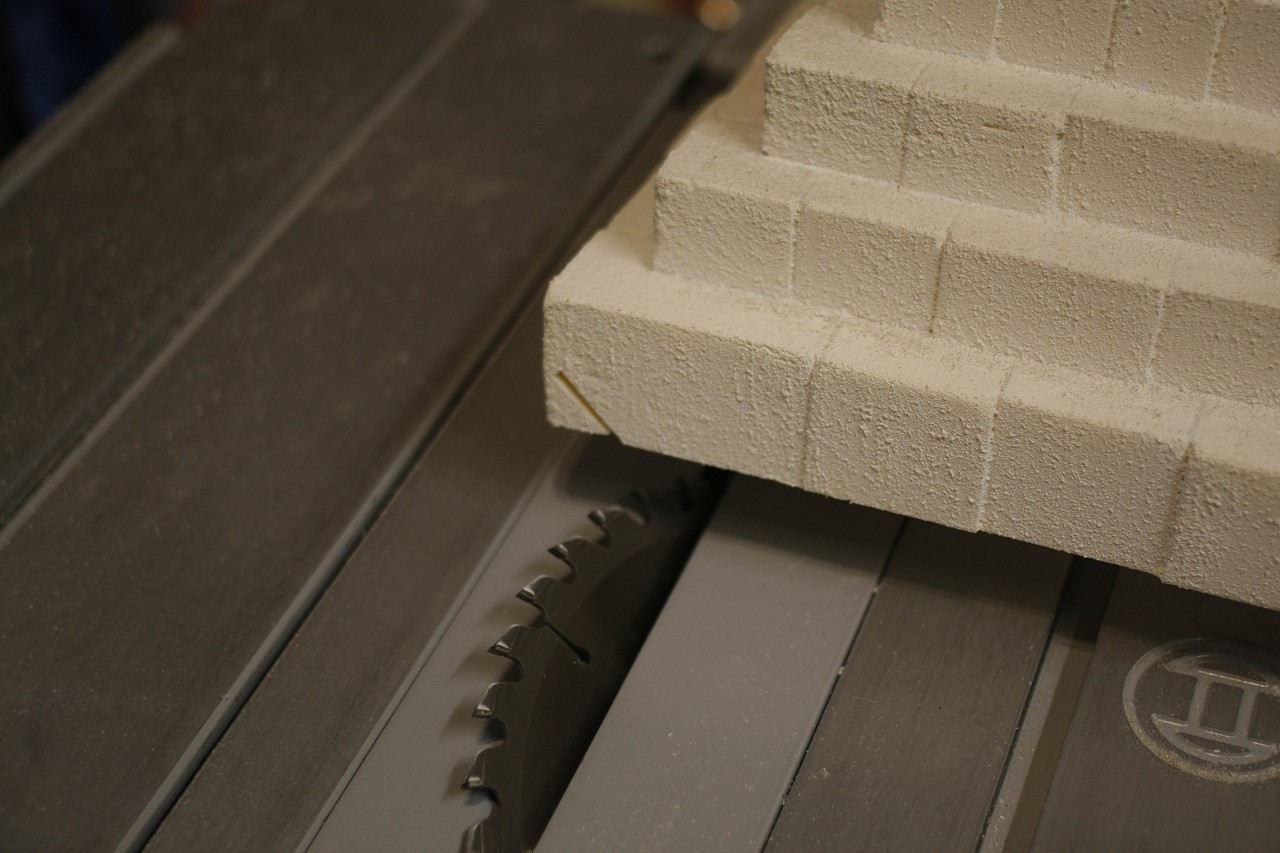

Das Fundament schrägte ich nun zum Boden hin auf 45Grad an





und schob das ganze über den Frästisch



Das gefällt mir :love:
Als Grundplatte hab ich mir eine 12mm mdf Platte zugeschnitten



welche ich danach weiter mit der Oberfräse bearbeitet habe.

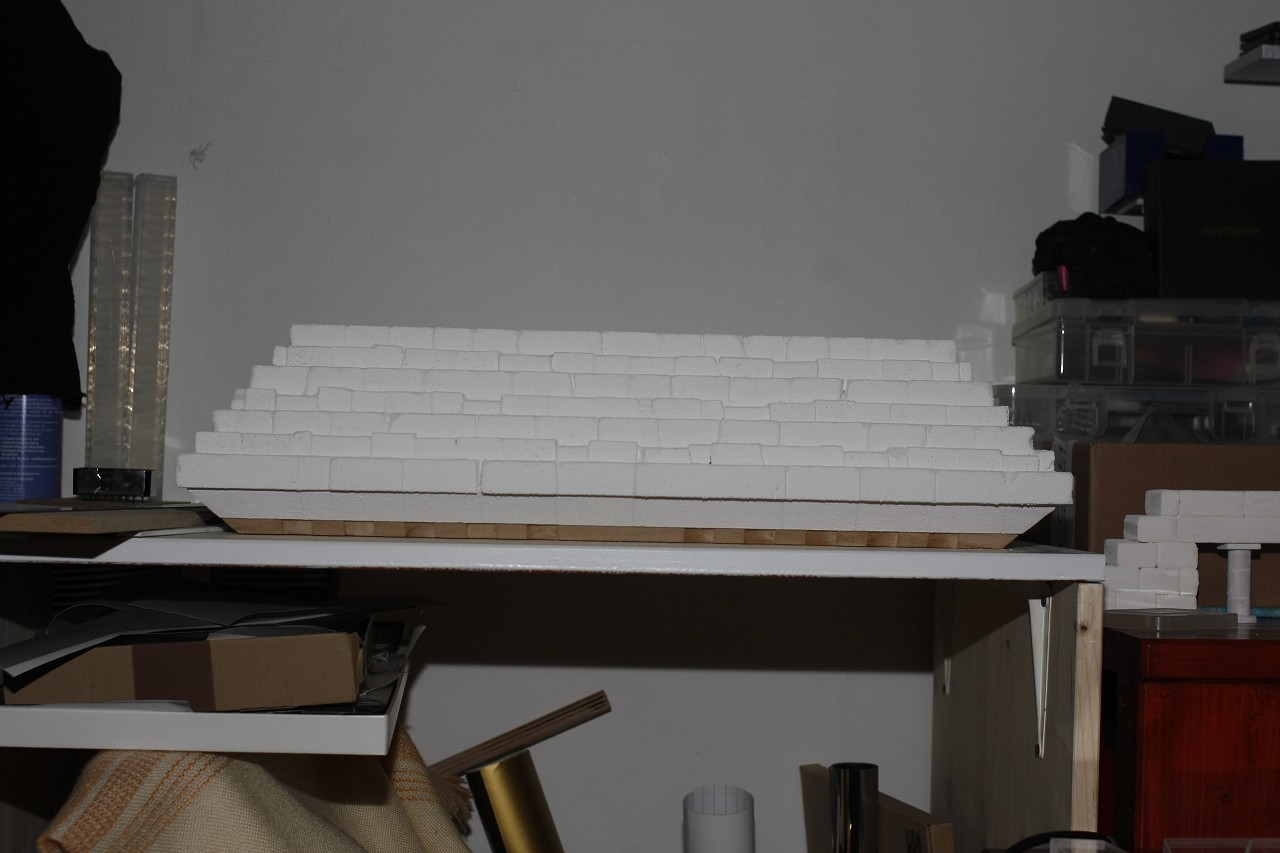

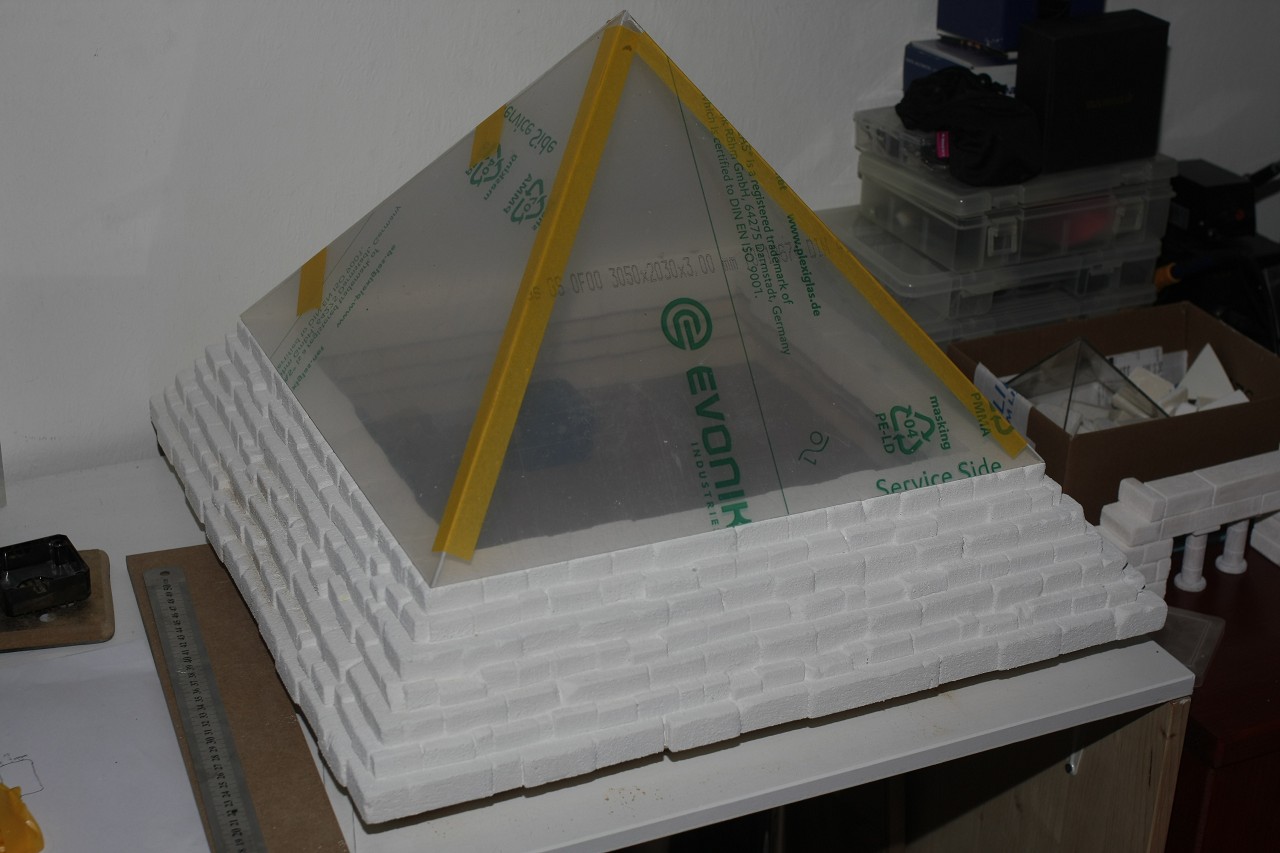

Jo das macht doch schon mal was her.

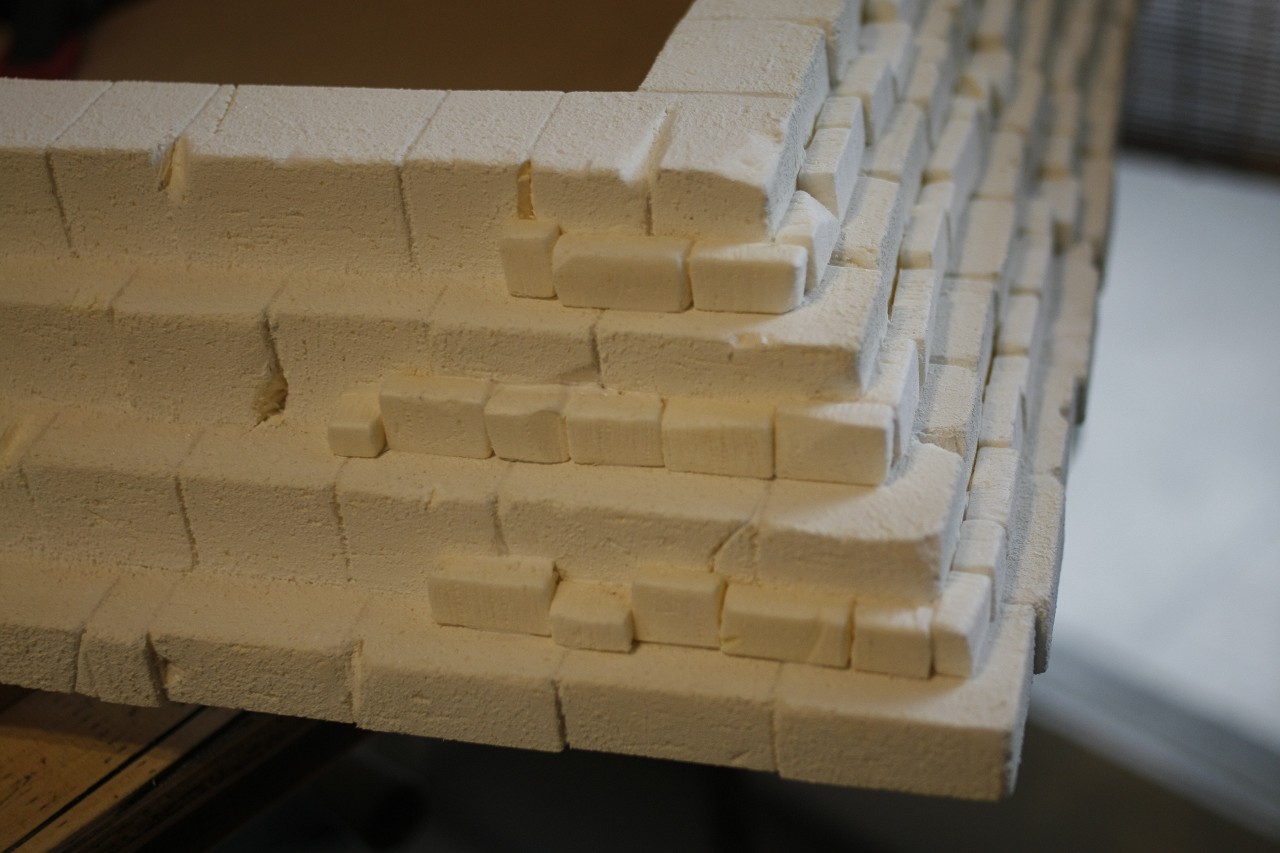

Wie ihr hier seht habe ich die Stufen weiter ausgearbeitet.

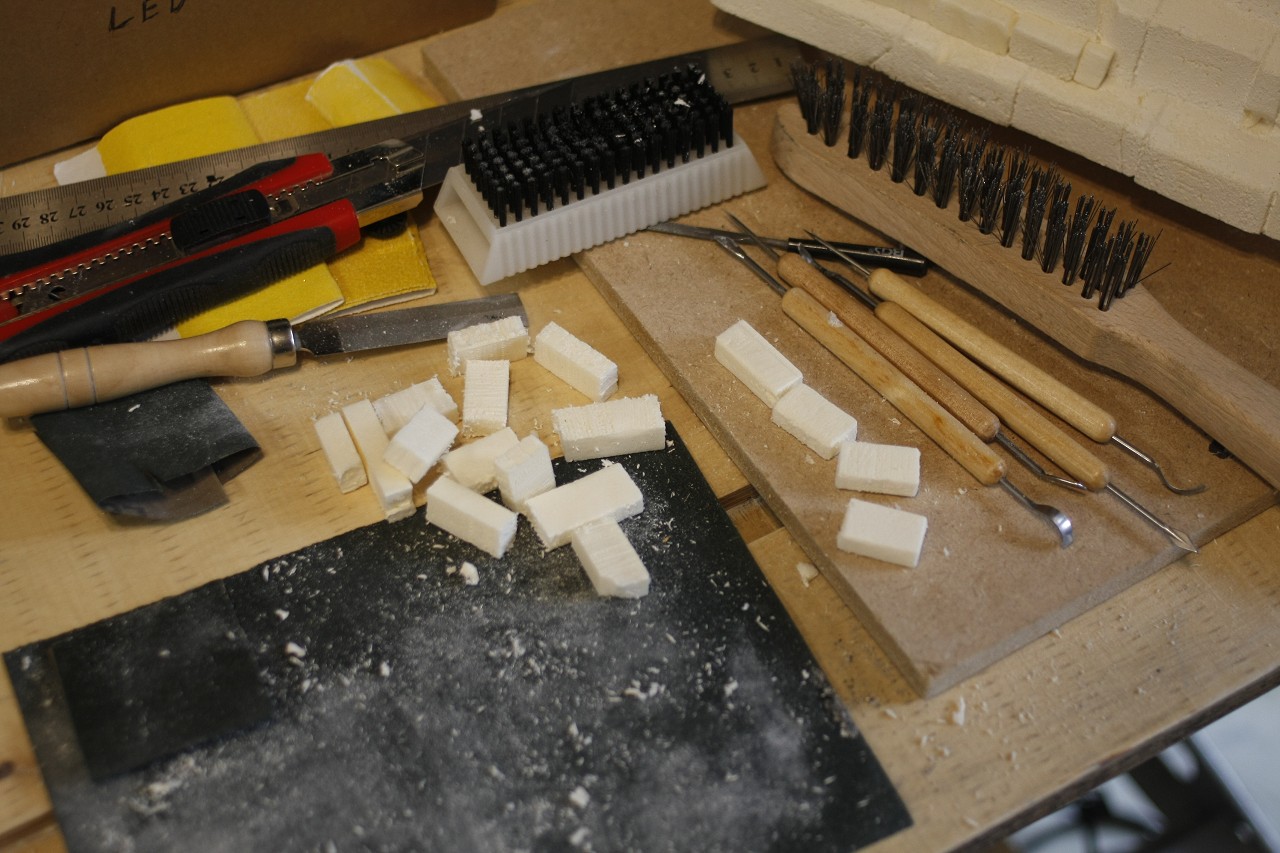

dafür habe ich mir nun weitere 10x15mm Streifen zugeschnitten

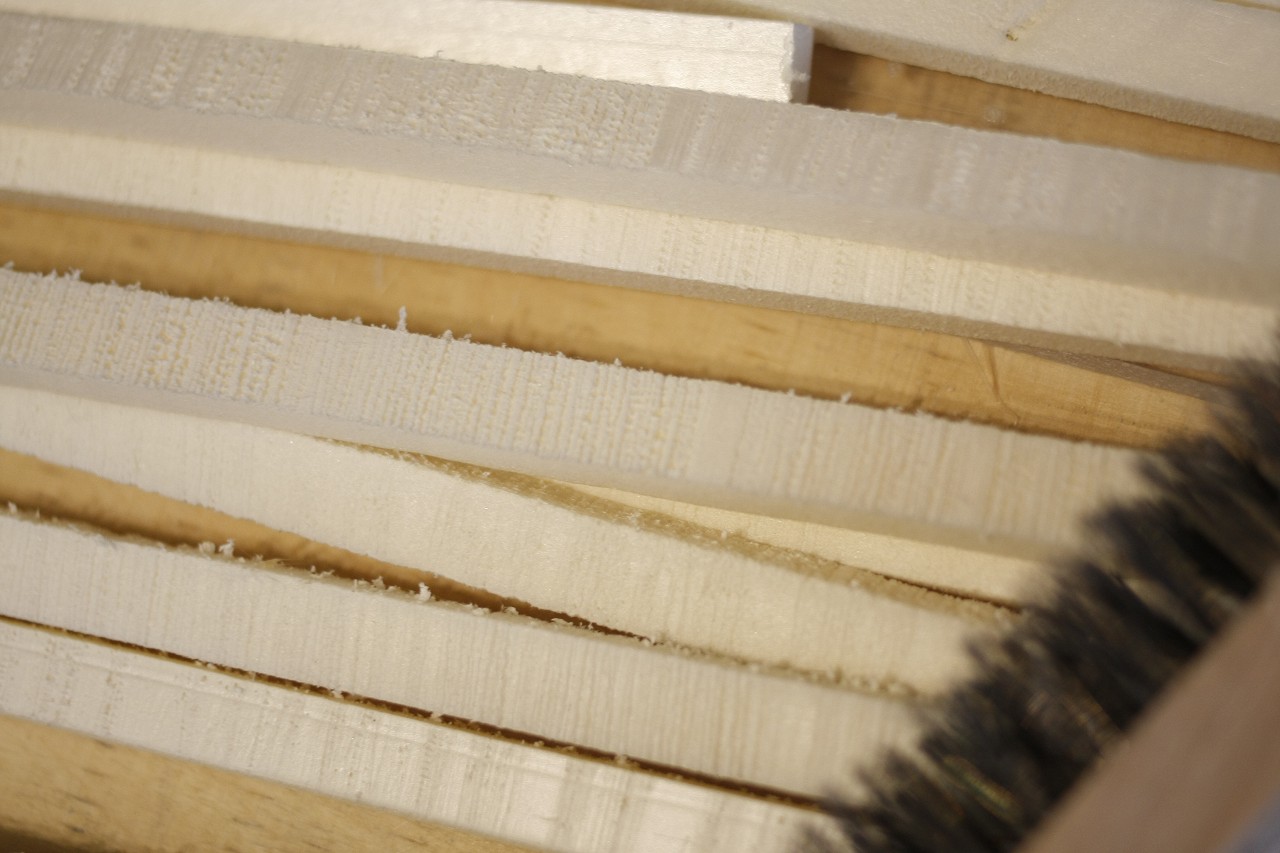

und diese mittels einer Drahtbürste, einem Kamm oder einfach nur einer Bürste, strukturiert.



Nun hab ich alle streifen in Würfel geschnitten, alle Kanten abgerundet und abgeschrägt

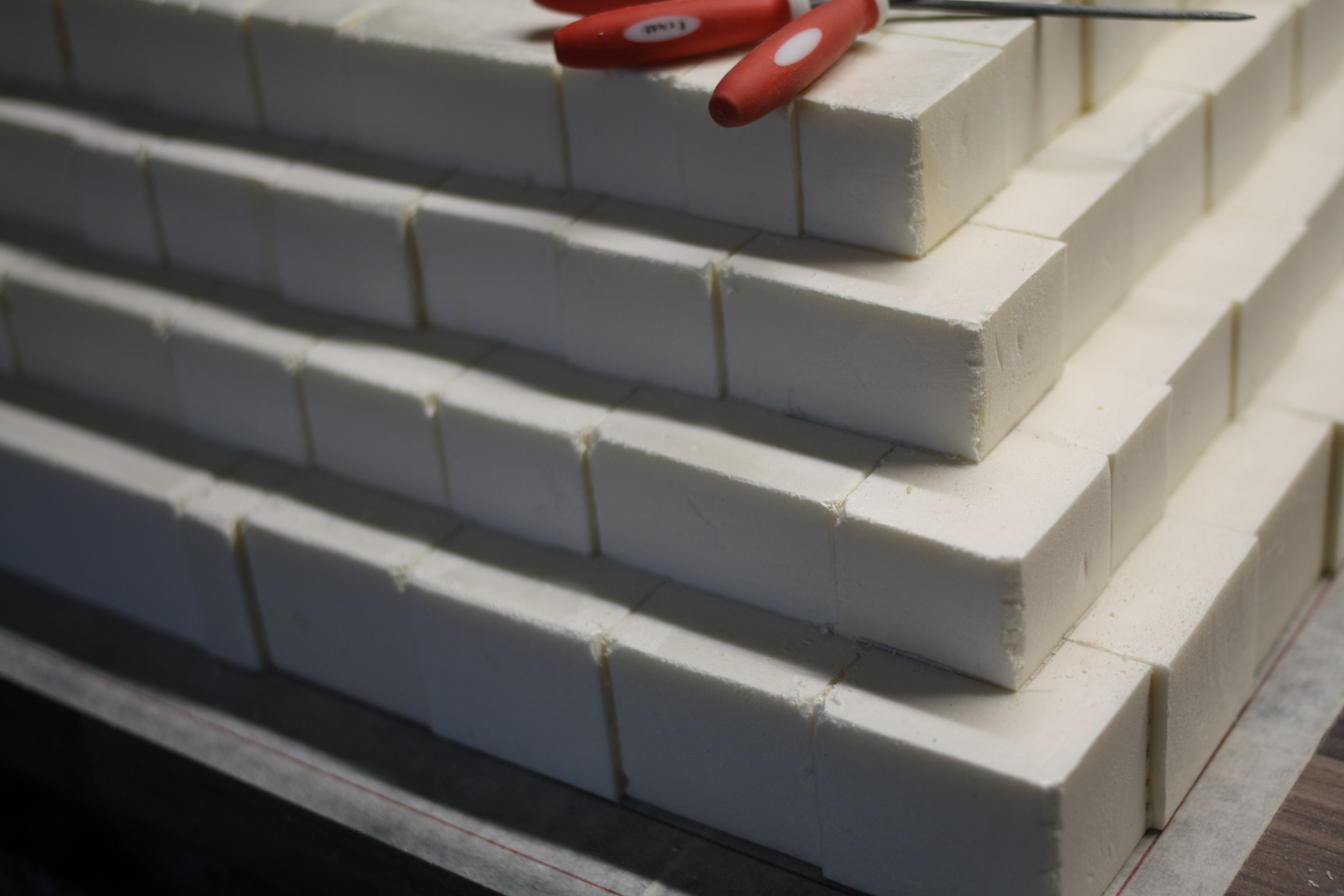

und diese dann alle auf die Etagen der Pyramide geklebt.

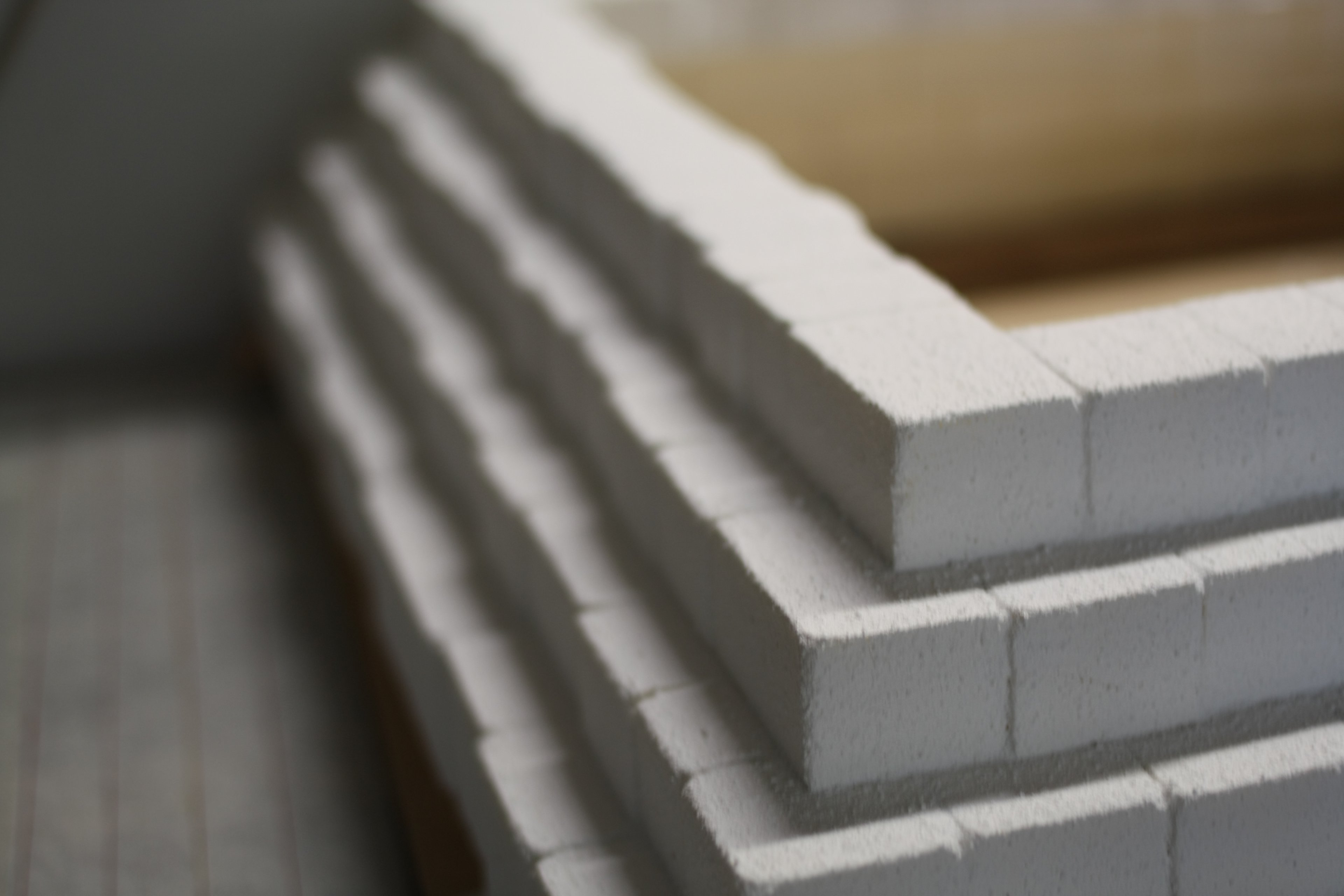

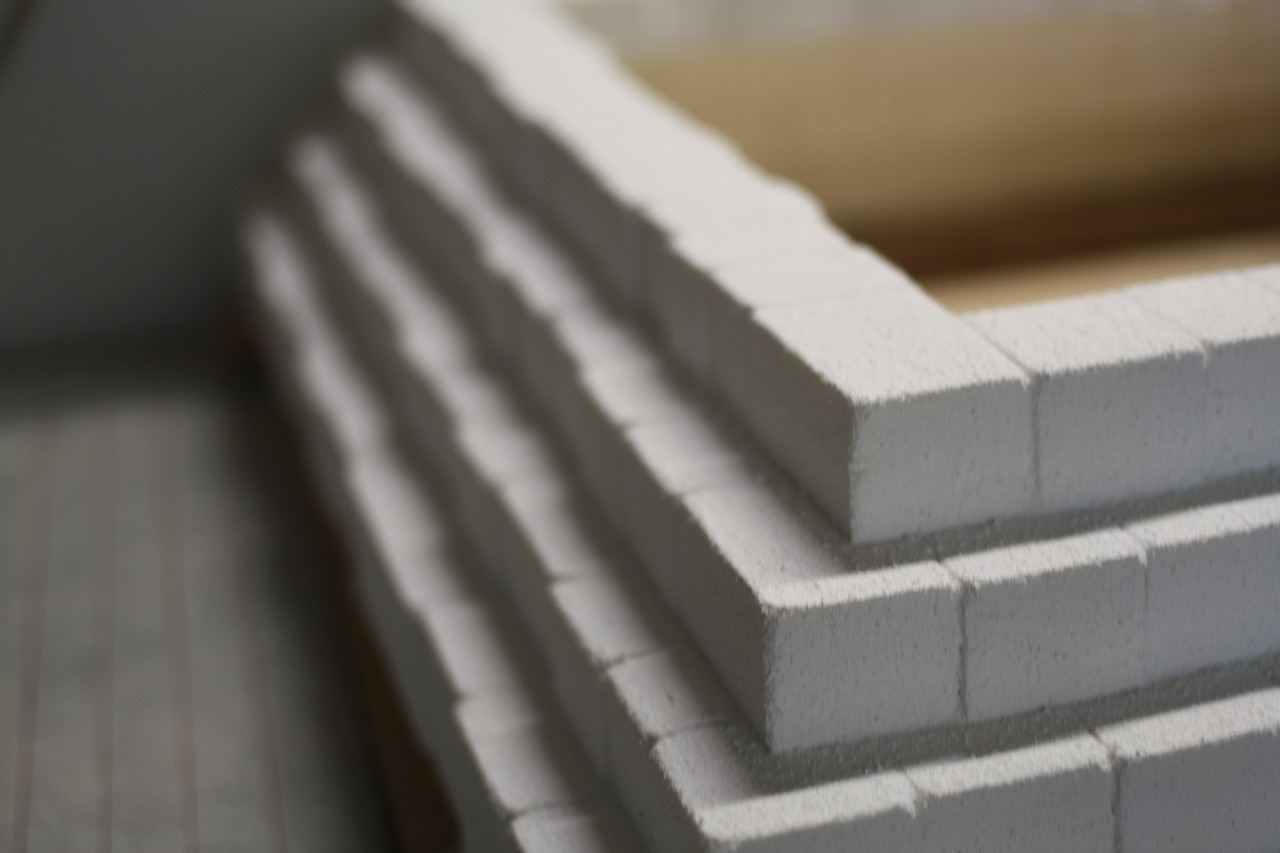

Wie man hier sehr schön erkennt kommt die Struktur nach dem Abschleifen der Körnung sehr gut heraus.

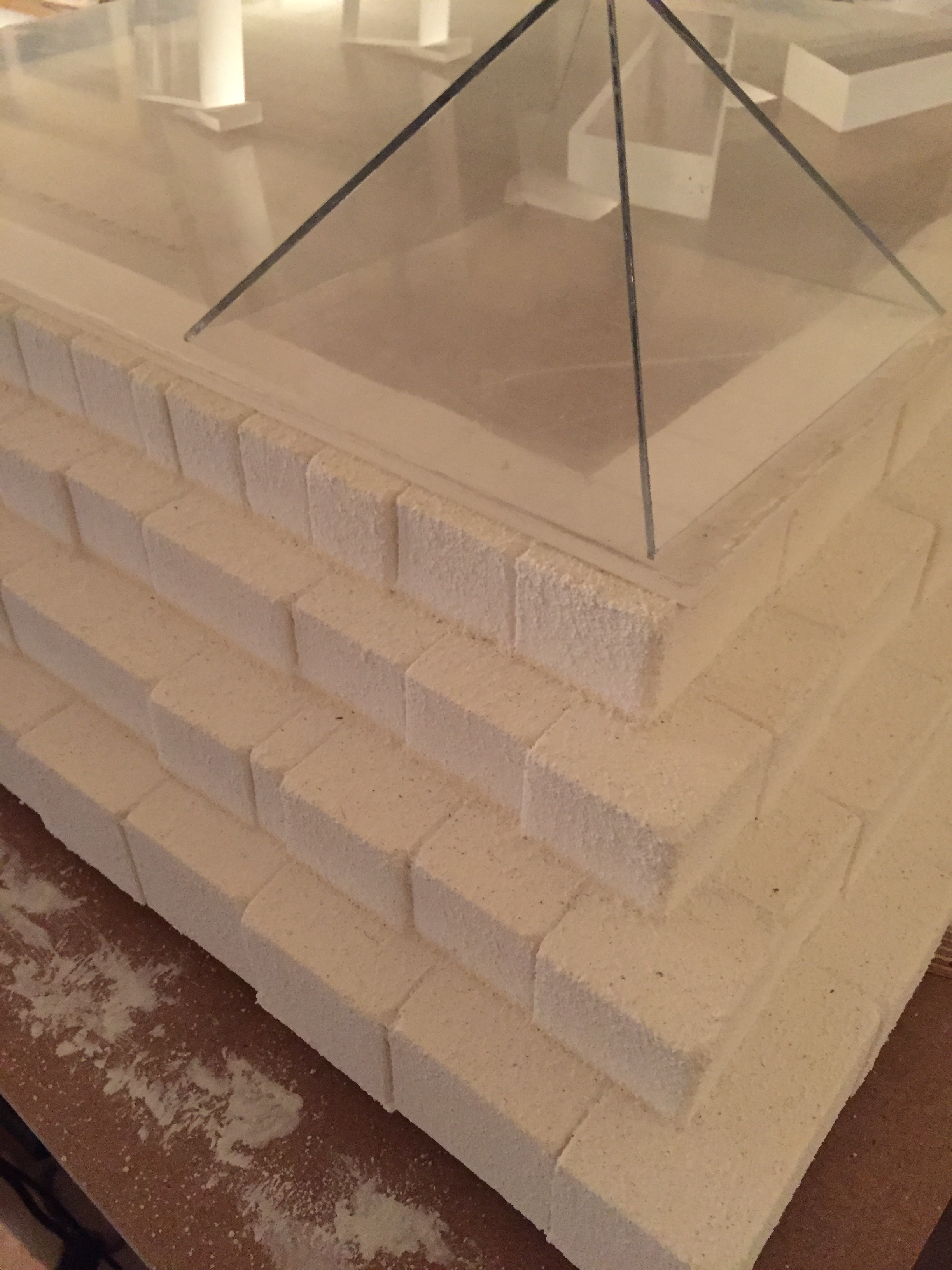

Nun hab ich alles wieder mit Quarzhaltiger Farbe durch gestrichen und strukturiert.
Je nachdem wie man den Pinsel mit der sandigen Farbe führt, kann man verschiedenen Effekte erzielen.





Wie ihr seitlich auf den letzten zwei Bildern schon sehen konntet habe ich bereits ein paar
(ja verschiedene, ich kann mich nicht entscheiden :lol:) Tempeleingänge und Obelisken gebaut aber dazu dann mehr beim nächsten mal.

Ich denke jetzt seit ihr alle schon mal schlauer was ich hier vor habe :hust:

Die Pyramidenverklebung reizt mich nach wie vor am meisten aber damit werde ich wegen diverser Lüftungsausschnitte,
dem IO-Shield und einigen Gravierarbeiten bis zum Schluss warten müssen.

So ich hoffe eure Erwartungen wenigstens annähernd erfüllt zu haben :hmm:
Schauen wir doch mal wie es weiter geht :d​


Anhänge

  • IMG_2379.JPG
    519,7 KB · Aufrufe: 475
  • IMG_2386.JPG
    470,8 KB · Aufrufe: 487
  • img_2387.jpg
    1,2 MB · Aufrufe: 494
  • Gefällt mir
Reaktionen: AcoG, Ralph, Anoubis und eine weitere Person
cooles projekt, schöne idee und anschaulicher thread!
eigentlich ist die pyramide ja eine recht simple figur, aber ohne präzision beim planen und werkeln keine symmetrie, keine symmetrie keine pyramide... aber da es perfekte symmetrie eh nur theoretisch gibt... sehr ordentlich bis dahin, respekt!

  • Gefällt mir
Reaktionen: CapTen
Bist du schon weiter gekommen? :)

Update?

:alien_alt:?

Wie ich sehe bist du auf vielen Plattformen unterwegs. Hier scheinst du nur noch gelegentlich reinzuschauen. Wo trifft man dich denn am häufigsten an bzw. wo kann man auch deine zukünftigen Projekte am besten verfolgen?
