Cherry G84-4100PAADE "Retrofitting"

[mooks]

Hallo!

Hab auf dem Flohmarkt eine gute alte Cherry G84-4100PAADE ergattert.
Mit dem DIN 5-PIN Anschluss kann ich natürlich nciht mehr viel anfangen, daher ist der plan den originalen Controller gegen einen Raspi Pico auszutauschen. (Bitte die Sinnhaftigkeit nicht in Frage stellen, ist einfach eine kleine Bastelei )

Nun sitze ich da mit meinem Multimeter mit Durchgangtest und verstehe nicht wie das Keyboard funktionieren soll

Dachte ich erstelle mir einfach eine Liste der Pins und komme so auf die Matrix, aber es wirk für mich als wäre das keine Matrix??

Pin 1

Pin2

Pin 3

Pin 4

Pin 5

Pin 6

Pin 7

Pin 8

Pin 9

Pin 10

Pin 11

Pin 12

Pin 13

Pin 14

Pin 15

Pin 16

Pin 17

Pin 18

Pin 19

GND

Row1L TOP

Row2L TOP

LD3

LD2

LD1

Row3L

Row4L

???

Row5R

dead?

Row4R

Row3R

Row2R

Row1R

ALTL Bottom PgDn left TOP

Lshift Richt TOP

ALTGr TOP Middle

CTRL TOP all

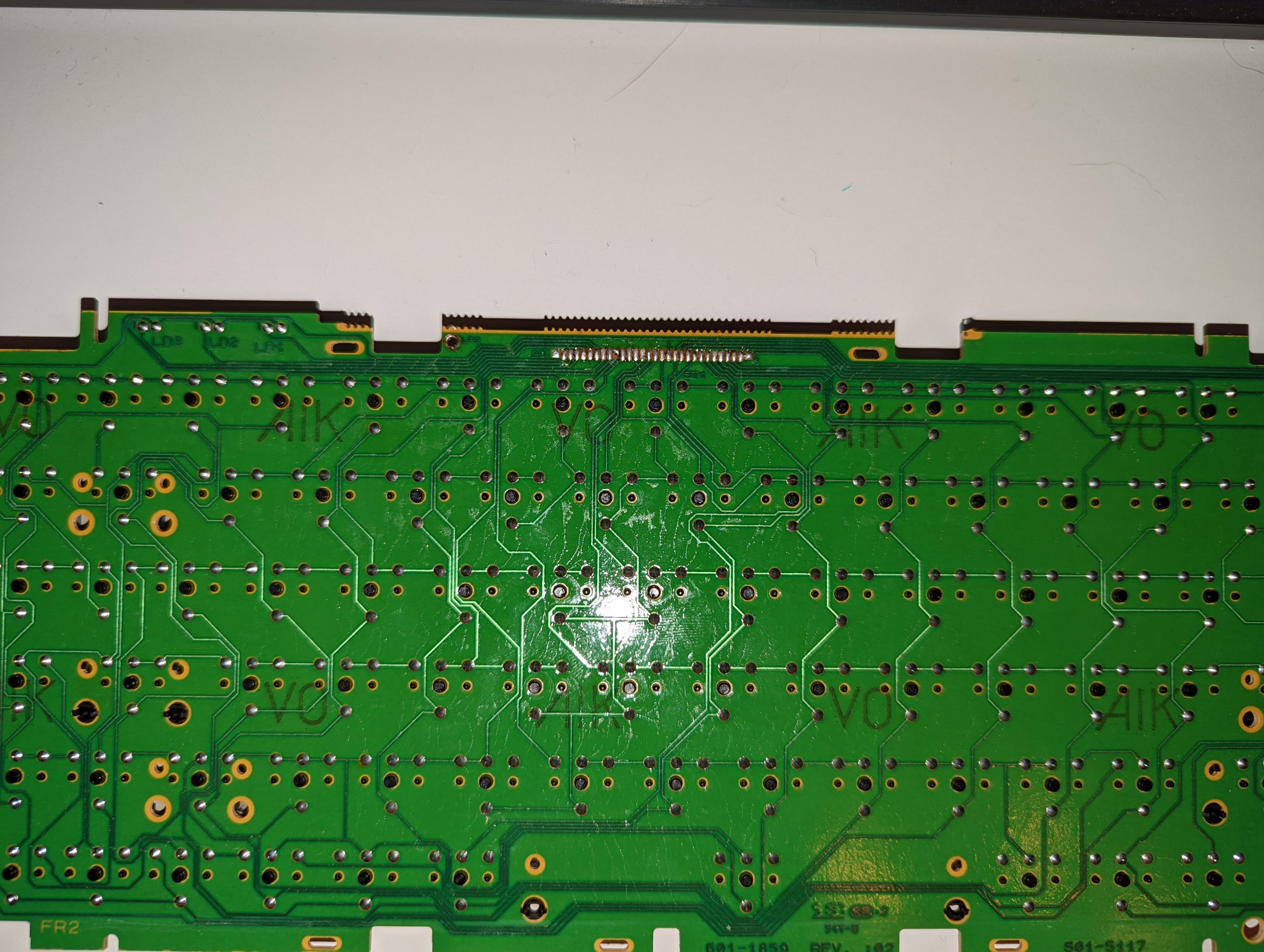

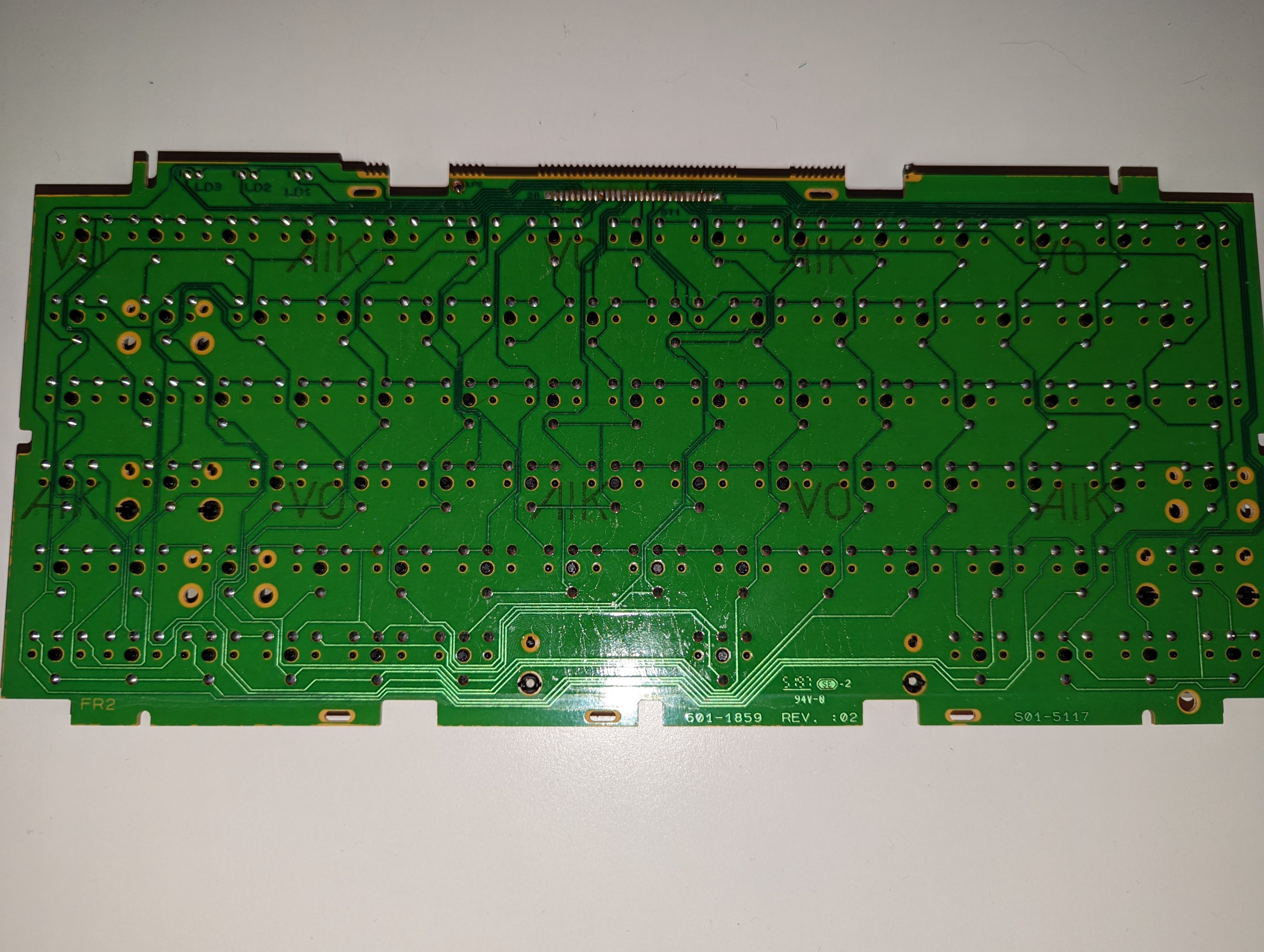

[IMG]https://www.computerbase.de/forum/attachments/pxl_20220529_180658940-jpg.1223139/?hash=ef2f026491d1af4ab531962a19938a11[/IMG]

Auf mich wirkt es so, also wäre es eine sehr komische Kombination aus Keys um ohne eine Matrix möglichst Keys zu erkennen welche selten gleichzeitig gedrückt werden.
Hat wer damit Erfahrung?

LG



[Michael-Menten]

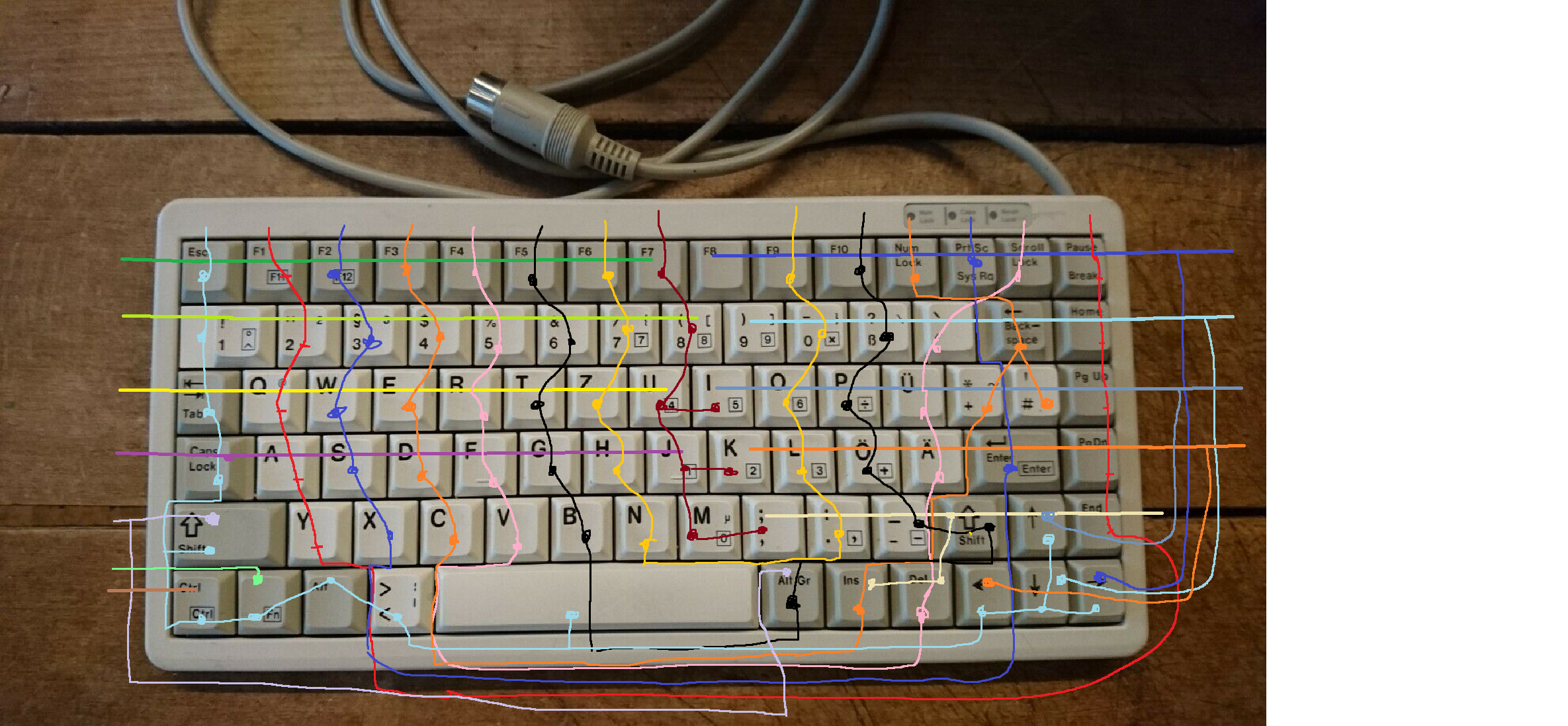

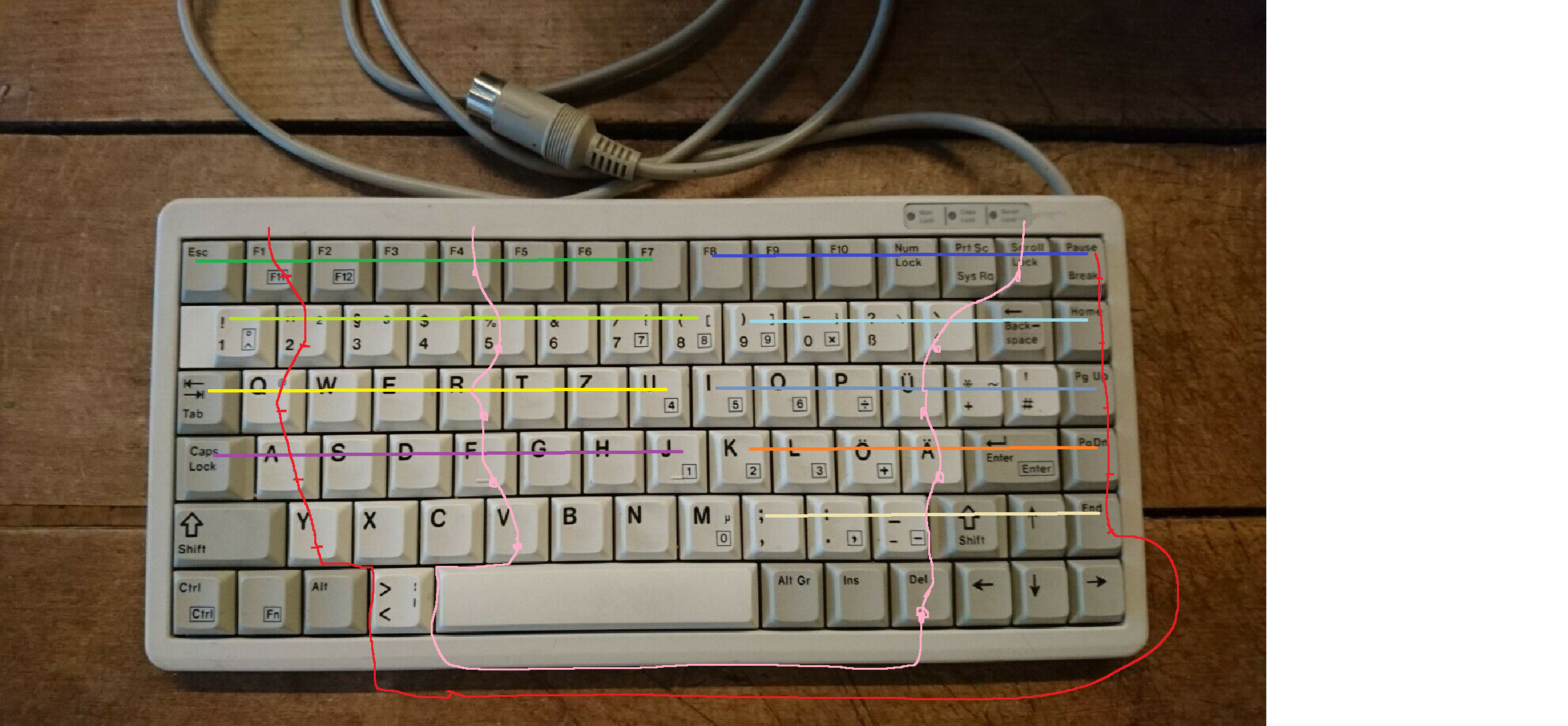

Mit Multimeter durchmessen was verbunden ist. Das ganze dann als Strich jeweils in Pait übers Tastaturlayout einzeichnen. Das Endergebnis sieht dann so aus:



[xammu]

Ginge auch einfacher:
https://www.computerbase.de/forum/threads/5-pol-din-stecker-zu-usb.1888239/



[mooks]

@Michael-Menten
Danke! auf die Idee bin ich nicht gekommen (am Durchmessen war ich ja schon, aber Paint ist hier besser als Excel )

So macht es schon mehr Sinn! Anscheinend sind die Zeilen jedoch zweigeteilt und die Spalten gehen einmal runter und auf der anderen Seite wieder rauf, das wird ein spaß
Wenn ich es mir so überlege, hat Cherry in diesem Fall quasi Zeilen und Spalten vertauscht^^

@xammu : Ja danke das war eigentlich auch mein erster Gedanke, nur wär das zu einfach, der Weg zu Lösung ist ja das Schöne Außerdem fehlt der Cherry die Windowstaste, die kann ich so gleich im Pico woanders hinlegen ohne immer beim jeweiligen PC das Mapping anzupassen.



[mooks]

jetzt hatte ich endlich wieder mehr Zeit.
Kleiner Tipp, mit Linien zeichnen wird es schnell ein Chaos (zumindest bei diesem Board):

Daher hab ich lieber gleich die Pinbelegung eingetragen:

Vielleicht hilft es ja jemanden, wenn noch wer so eine Bastellei macht
