Chipsatz Kühler

[TheRealX]

Hallo zusammen,

nachdem mein Notebook (Modell: Acer V3-771g) nach 7 Jahren nun wegen eines Wasserschadens an der Tastatur nicht mehr mobil nutzbar möchte ich mich daran machen es für einen stationären Betrieb bereit zu machen.

In diesem Zug möchte ich den aktuell verbauten Kühlkörper austauschen um die Kühlung zu verbessern und die Lautstärke zu reduzieren. Im Laptop verbaut sind ein i7-3630qm (35W TDP) sowie eine Nvidia GT650m (45W TDP).

Deshalb bin ich auf der Suche nach optimalen Kühlkörpern. Durch ein anderes Projekt habe ich bereits gute Erfahrunge mit einem alten Chipsatz Kühler auf einem i7-3740qm gemacht. Ein Xigmatek Porter N881 hält diesen mit einem 80mm Lüfter, bei auf 55 Watt erhöhter TDP, unter ca. 70 Grad.

Allerdings ist die Montage dieses Kühlers nicht grad einfach gestaltet.

Deshalb würde ich gerne wissen ob von euch noch jemand weiß wo ich noch ähnliche Kühler finde.

Leider finde ich nirgendwo mehr alte Chipsatz Kühler ala Noctua NC-U6 oder Thermalright HR55. Auf Amazon gibt es noch ein weiteres Produkt, dieser sieht aber nach Chinaware aus welche wahrscheinlich nicht gut kühlt.

Ich hoffe jemand von euch hat noch eine Idee ansonsten werde ich mich wohl mit zwei weiteren Xigmatek Kühlern bemühen müssen.

MFG TheRealX



[Flomek]

Ich habe ähnliches mal probiert, allerdings mit wesentlich weniger TDP. Dazu habe ich das Kühlblech mit Kühlkörpern beklebt und das ganze über ein Gestell aus Lochblech mit einem 120er Lüfter anströmen lassen.

Hast du vielleicht mal Fotos, würde mich da gerne weiter dran beteiligen.



[TheRealX]

Ich bin aktuell noch unterwegs, Bilder kann ich gerne heute Abend nachreichen



[Mr.Baba]

Ausseinanderbauen, wenn es nur noch an einem Ort ist und Lüfter entkoppelt dranhängen.. Kreativ sein..
Wahrscheinlich reicht es die Bodenplatte abzunehmen und die verbauten evtl. zu entfernen.



[TheRealX]

@Mr.Baba beim Acer komme ich über die Wartubgsklappe leider nur an Festplatten und RAM ran. Um den Kühler auszubauen muss ich das gesamte Mainboard entnehmen.

Mein Plan war das Chassis an der entsprecheden Stelle aufzusägen um auch ohne großen Aufwand die Kühlkörper montieren zu können und gleichzeitig das chassis für Festplatten/Akkuaufnahme zu behalten



[Flomek]

Wäre es nicht leichter eine Aufnahme auf einer Holzplatte zu fertigen und das Mainboard blank zu betreiben an einem externen Bildschirm?

Löcher für die Aufnahmen bohren, Distanzhalter einsetzen und fertig.



[TheRealX]

So hier die versprochenen Bilder.

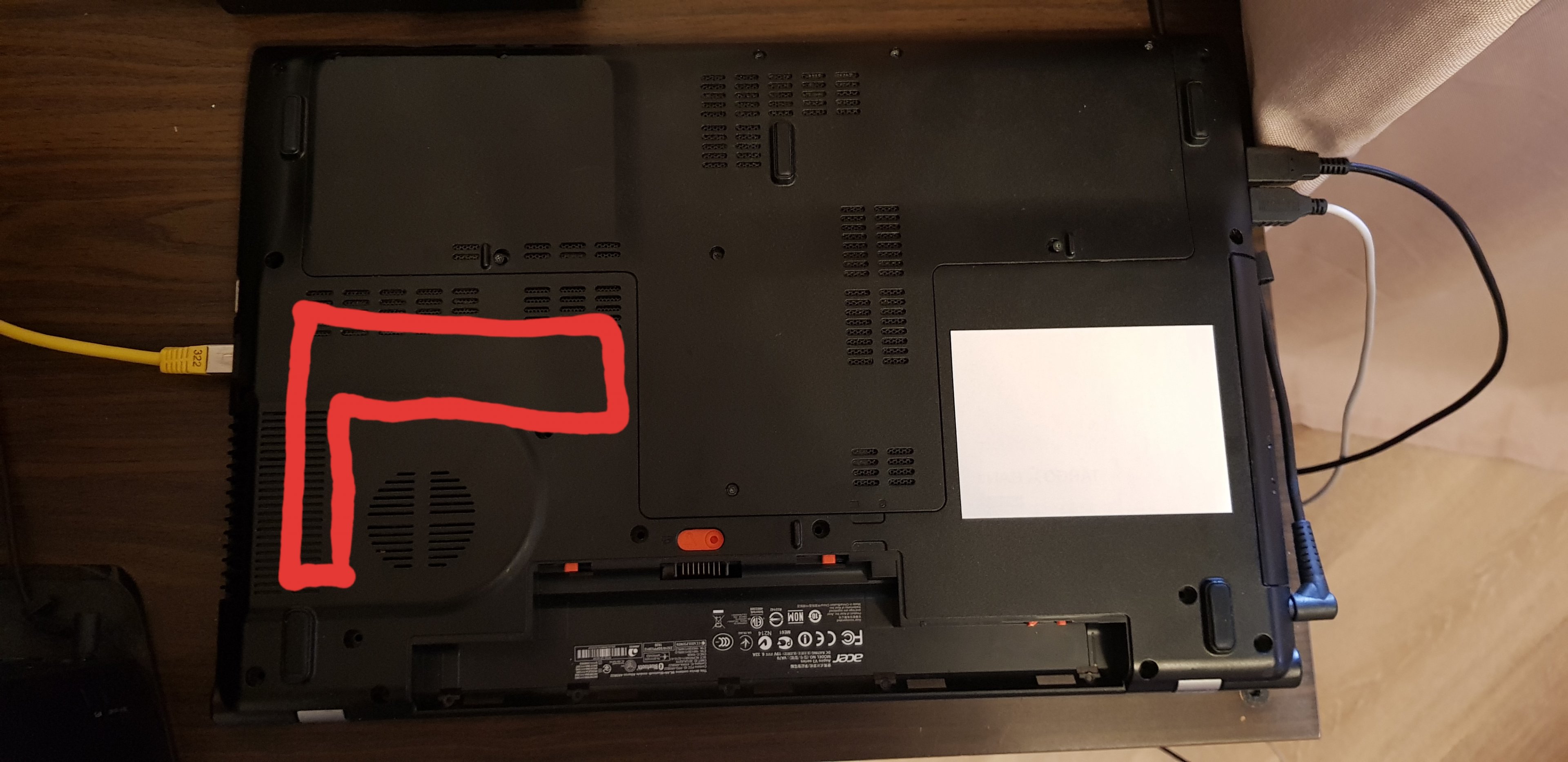

Die rote Markierung an der Unterseite des Chassis gibt den groben Bereich an in dem Heatpipe und Kühlkörper sind.

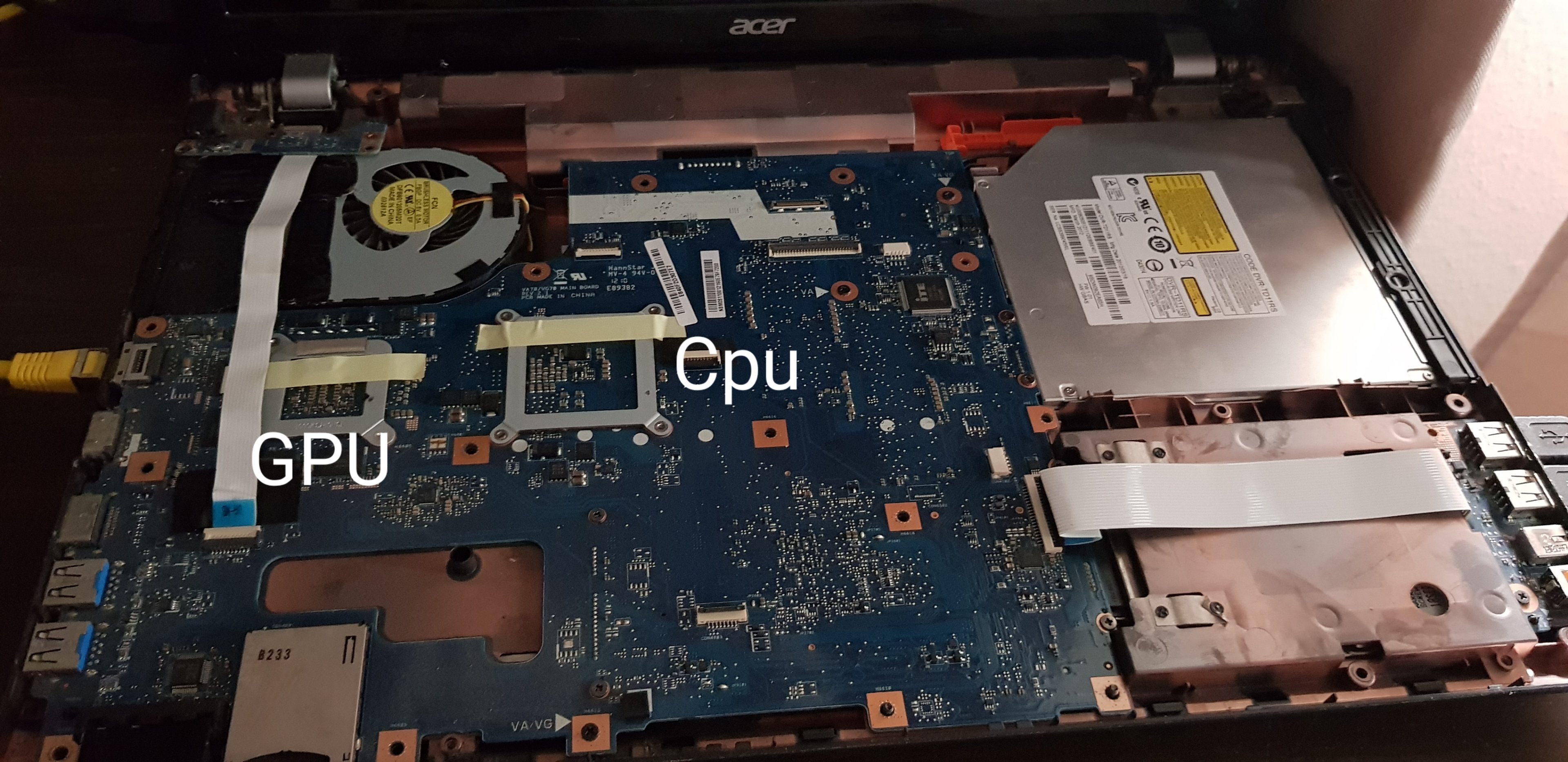

Die Backplates für die Kühler sind mit dem Mainboard verklebt, hier müsste ich also bei den vorhandenen Einschraublöchern bleiben.

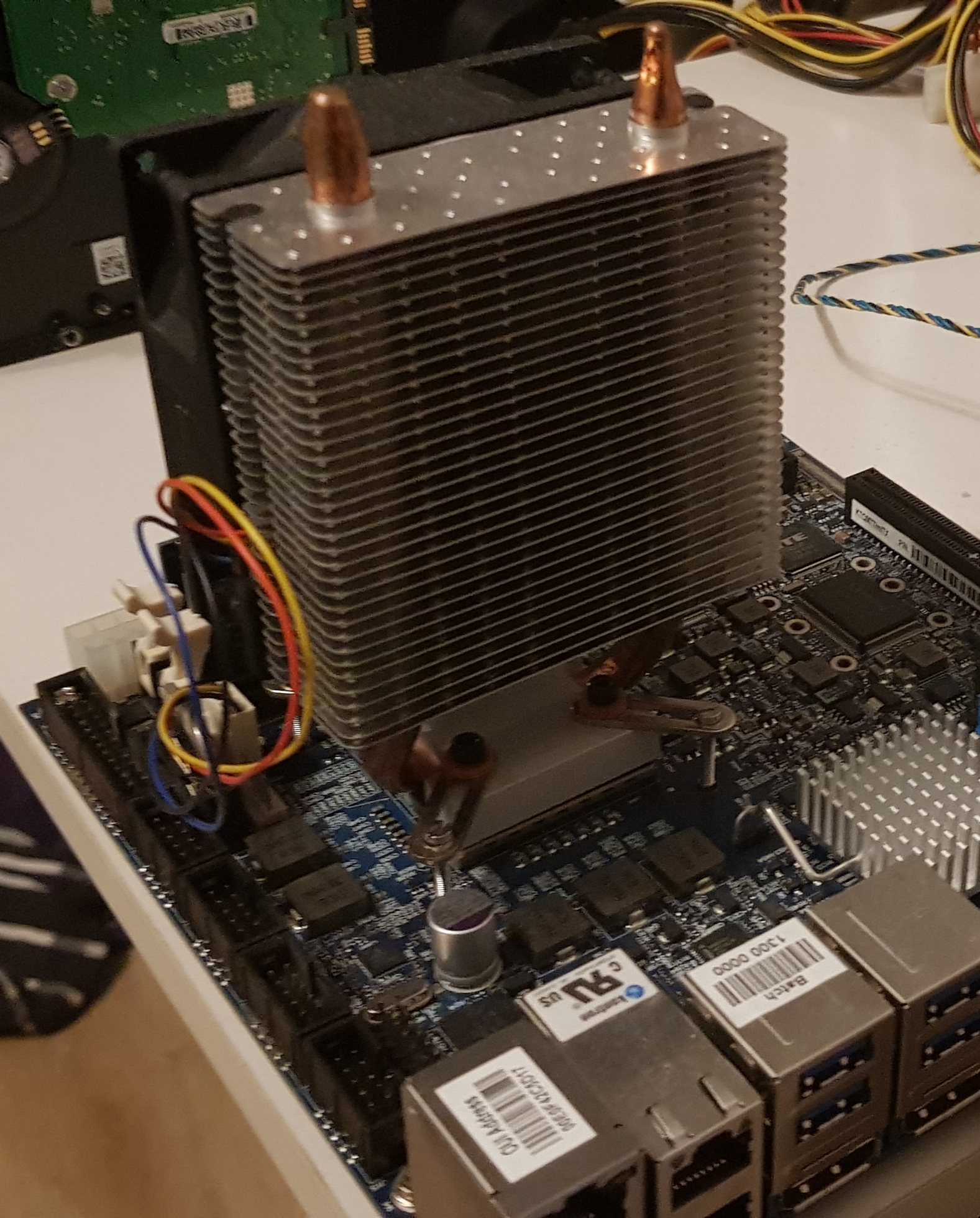

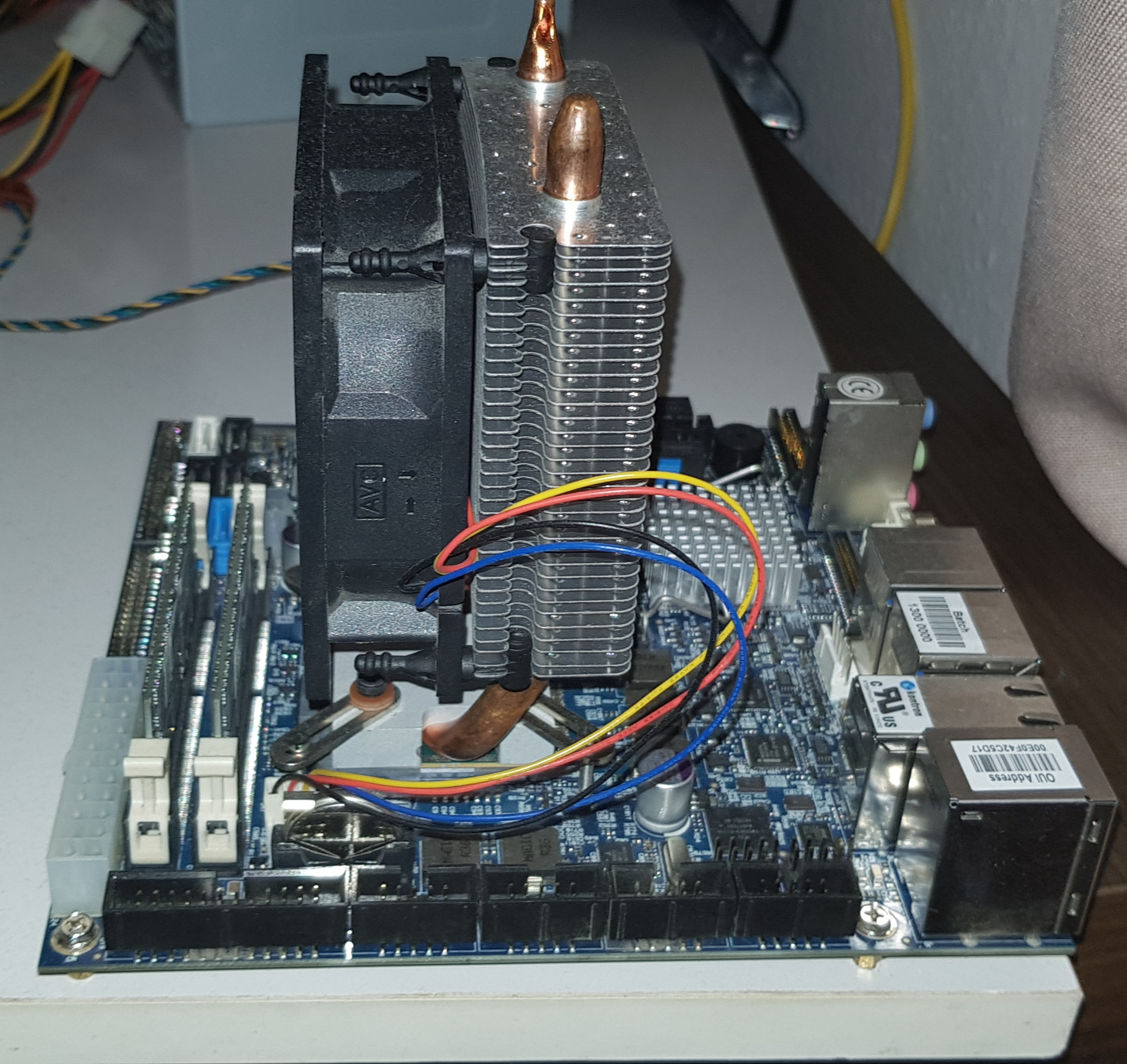

Die beiden anderen Bilder zeigen den i7-3740qm auf einem mini-ITX Board und entsprechendem Kühlkörper.

@Flomek ich würde gerne das Chassis behalten da ich so schon vorhandene Aufnahmen für die Festplatten und den Akku habe.

MFG TheRealX



[Flomek]

Schwierig, dein Problem ist der nahe Abstand und die relativ hohe TDP. Der große Kühler wird mittig nicht genug Kühlleistung bieten, vermute ich zumindest.

Ich würde es mit Chipsatzlüftern, auch billige zur Not, und aufklebbaren Kühlkörpern und einem Alublech probieren...

Edit:

Oder sowas
