Core 2 Duo E8400 E0 auf ASUS P5Q Pro am Limit oder Settings falsch?

[Timo42]

Guten Abend!

Die Anleitung [How to: Intel übertakten] habe ich gelesen und auch ansonsten habe ich im Forum nach passenden Einträgen gesucht, komme aber nicht so richtig weiter?!

Ich habe meinen Core 2 Duo E8400 E0 immerhin schon auf 9,0x440MHz= 3960 MHz auf einem ASUS P5Q Pro bekommen.

Denkt Ihr das ist die natürliche Grenze oder mache ich irgendwo einen Logikfehler / sind meine Einstellungen für die Spannungen noch zu soft?

Hier die ergriffenen Maßnahmen welche nicht gefruchtet haben: (rückgängig gemacht)

CPU Ratio Setting von Auto auf 8.0 verstellt
FSB Strap to North Bridge von Auto auf 333/400 Mhz verstellt
Speicher-Timings von 5-5-5-15 auf 5-5-518 verstellt
CPU GTL Reference von Auto auf 0.63x verstellt
DRAM Voltage von Auto auf 2,20 Volt verstellt
NB Voltage auf 1.18 versucht

Obige Änderungen haben wie gesagt alle nicht gefruchtet und wurden zurückgestellt auf Standard.

Der Speicher müßte laut diesem Test die Frequenz locker mitgehen können:

http://www.pcgameshardware.de/aid,6...yte-Spartipp-mit-DDR2-1000-Garantie/RAM/Test/

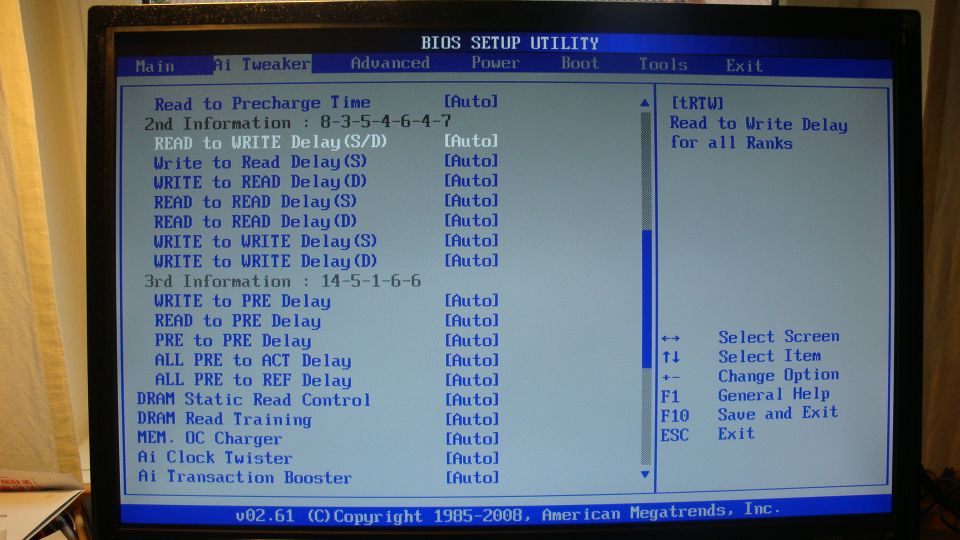

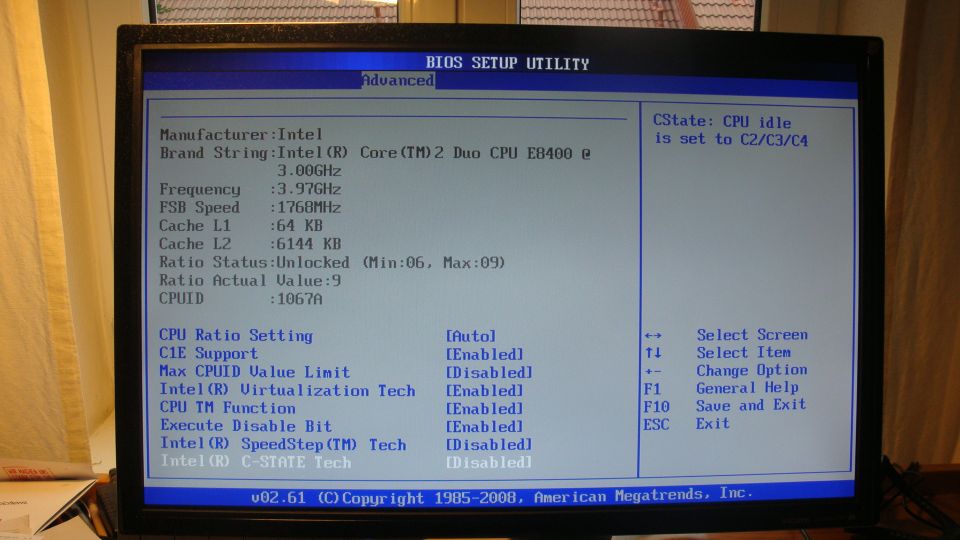

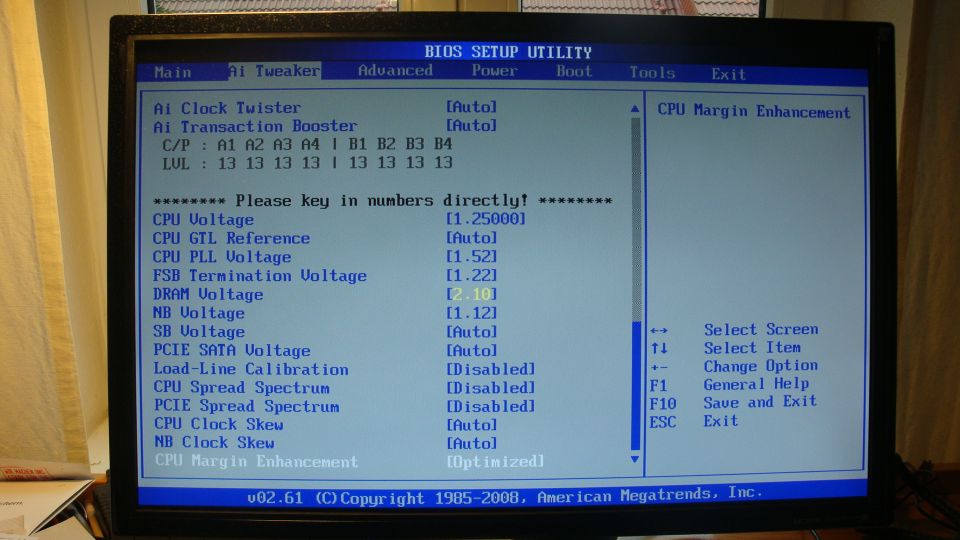

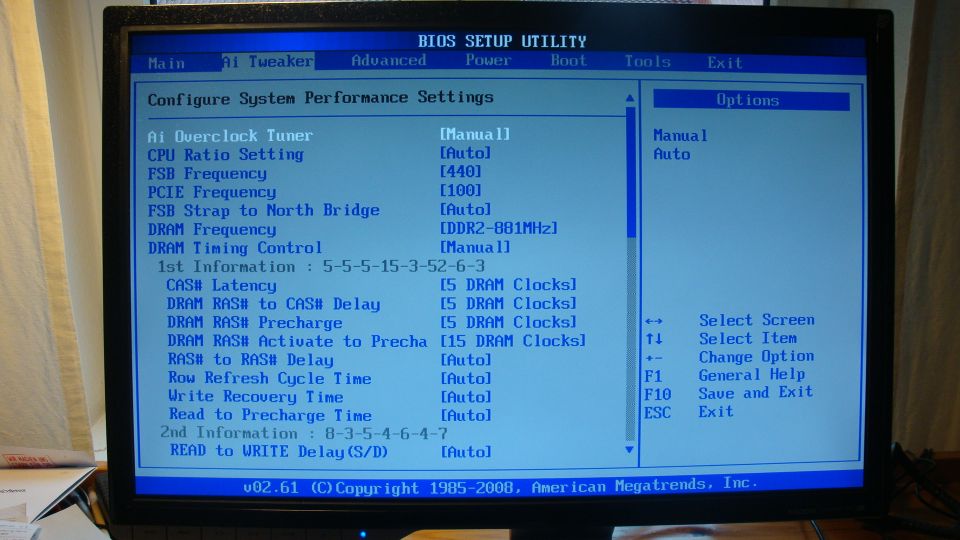

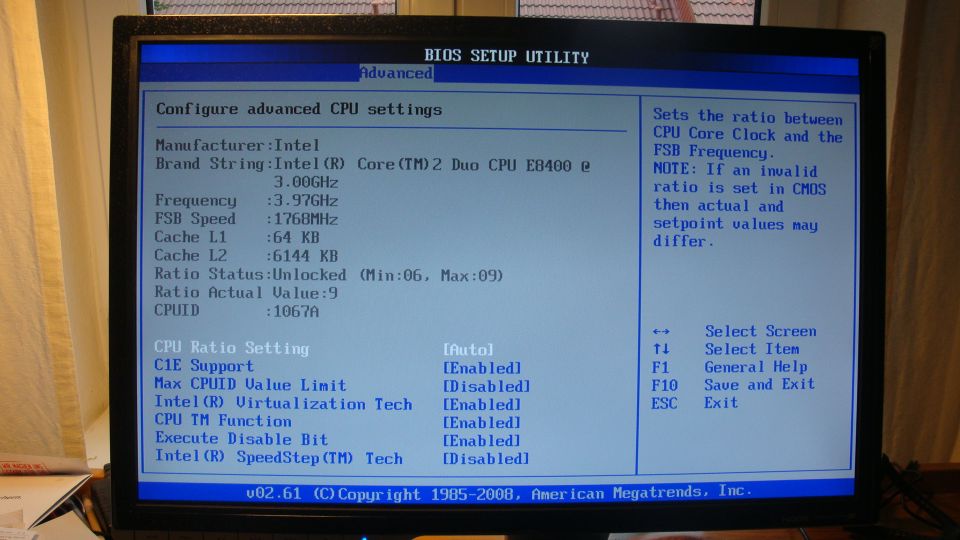

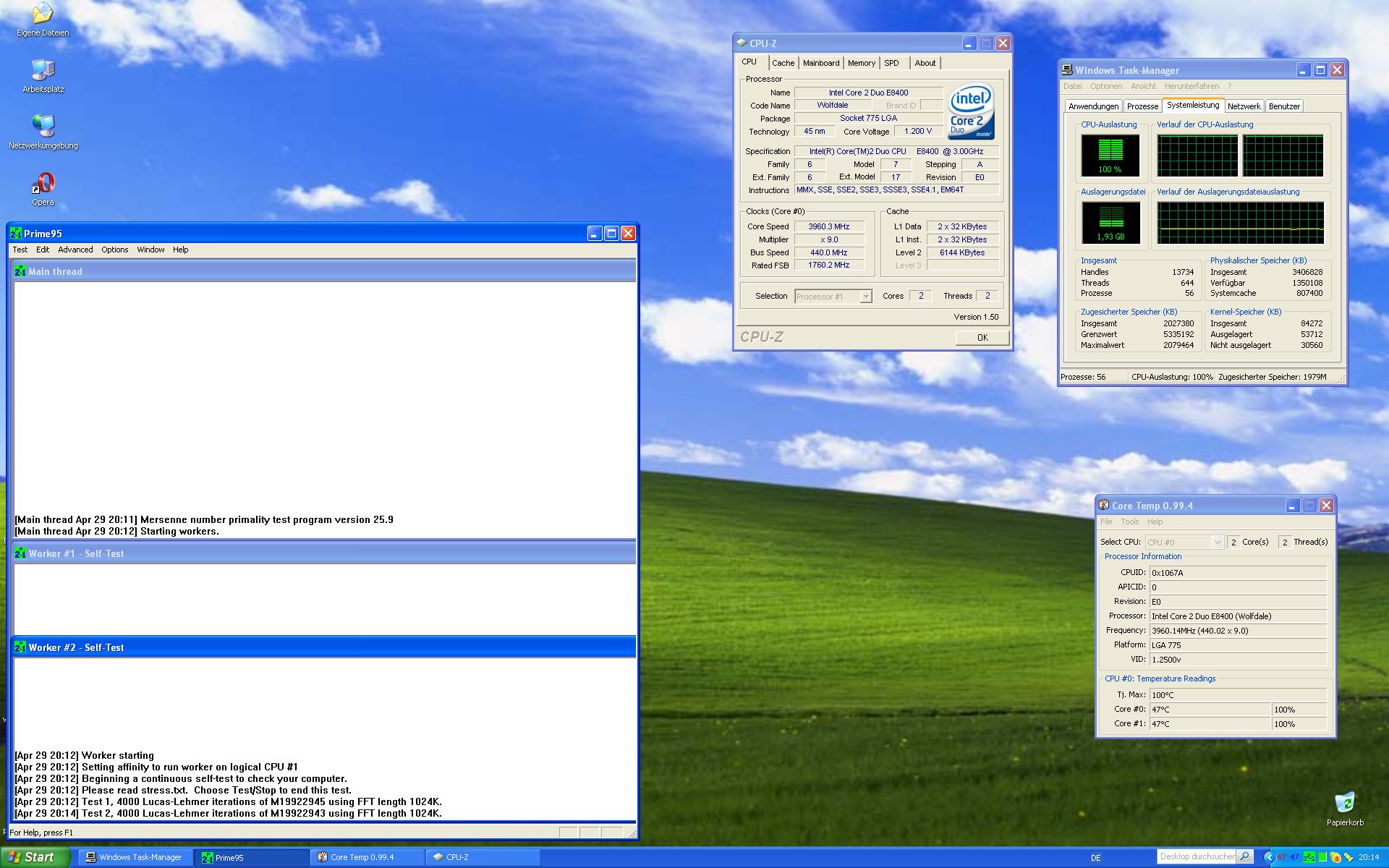

Nun zur Darstellung des Ist-Zustandes folgende Bilder:


Schon mal Danke im Voraus für die Antworten

Gruß Timo



[flou]

Hallo Timo42

Benutze folgenden Sammeltread. Dieser ist genau für Fragen wie deine.

[Sammelthread] Intel Core 2 Duo/Quad übertakten - Beginnerfragen (FSB, BIOS, usw.)

Flou



[nfszocker]

Hi!

Performance Level entschärfen und bei NB Voltage ein bisschen mehr Saft drauf geben, VCore zum testen auf 1,2875-1,3000V erhöhen.



[Timo42]

Moin!

Habe NB Voltage von 1.12 auf 1.22 erhöht und die VCore von 1.25000 auf 1.30000.
Was meinst Du mit Performance Level? Bin gerade auf 8.0x445 runter

Gruß Timo



[nicb]

NB Voltage mal auf 1.2V, Vcore bisschen höher und CPU PLL kannst du auch mal auf 1.54V stellen zum testen.
Wenn du DDR2-1000er Speicher hast, kannst mind. bis FSB500 (Teiler 1:1) gehen.

Edit: Ai Clock Twister auf "Lighter" und dann Ai Transaction Booster auf "Manual" und dann Performance Level auf "13".



[nfszocker]

Hi!

Was meinst Du mit Performance Level?

Du sollst nachschauen, was Du bei Performance Level stehen hast, Gegebenfalls 9-11 einstellen!



[Timo42]

Also hier meine aktuellen BIOS-Eintragungen mit denen ich noch nicht einmal in Windows XP reinkomme:

AI Overclock Tuner --> manual
CPU Ratio Setting --> 8.0
FSB Frequency --> 445
PCIE Frequency --> 100
FSB Strap to North Bridge --> Auto
DRAM Frequency --> DDR2-891
DRAM Timing Control --> 5-5-5-18
AI Clock Twister --> Lighter
AI Transaction Booster --> Manual
Common Performance Level --> 13
CPU Voltage --> 1.30000
CPU GTL Reference --> 0.65x
CPU PLL Voltage --> 1.54
FSB Termination Voltage --> 1.22
DRAM Voltage --> 2.10
SB Voltage --> 1.10
PCIE SATA Voltage --> Auto
Load-Line Calibration --> Disabled
CPU Spread Spectrum --> Disabled
PCIE Spread Spectrum --> Disabled
CPU Clock Skew --> Auto
NB Clock Skew --> Auto
CPU Margin Enhancement --> Compatible



[nfszocker]

Hi!

VCore um zwei Stufen erhöhen, CPU PLL Voltage 1,52, NB Voltage 1,24V und nochmal versuchen zu starten!



[Timo42]

Moin!

NB Voltage --> 1.24
CPU PLL Voltage --> 1.52
CPU Voltage --> 1.32500

Komme aber immer noch nicht bis zum Windows-Desktop.

Gibt es so etwas wie eine FSB-Wall ?
Denn der Multi steht ja auf 8!

Gruß Timo



[nicb]

Hmm das ist seltsam. Also eine FSB-Wall gibt es eigentlich immer, nur ist es schon ziemlich unwahrscheinlich, dass sie bei diesem Board, bzw. dieser CPU bei 445mhz liegt. Von den Settings her sollte eigentlich alles stimmen. Mach mal CPU Margin... auf Performance Mode.
Das Board oder die CPU könnte ein FSB-Hole haben, das heisst, dass in einem gewissen FSB-Bereich einfach nix läuft. Versuch mal testeshalber ein FSB von 460 oder 470.



[nfszocker]

Hi!

Senk den Multi auf 7 und versuch es nochmal!



[Envoy]

Also eine FSB-Wall gibt es eigentlich immer

FSB Wall?

du meinst das die cpu z.b mit 500*7 (3500mhz) nicht rennt aber mit 400*9 (3600mhz) schon?

kann ich mir schwer vorstellen... meiner meinung nach ist immer das board das dicht macht wenn ein gewisser FSB nicht mehr möglich ist mit einer CPU. Aber ich lasse mich gerne eines besseren belehren...

gruss



[lyn187]

Denkt Ihr das ist die natürliche Grenze oder mache ich irgendwo einen Logikfehler

also ich hab ein PQ5-E ( denke mal da is nicht viel anders )

bei mir läuft es mit 450+FSB x9.0

habe aber NB Voltage --> auf Auto im Bios ...
sowie den Speicher auf auch auf Auto nur den
Ramteiler 1:1 bei 1066iger OCZ-Speicher

vielleicht probierste das auch mal mit Auto ^^
( ka obs was bringt )

wenn bei mir das MB bzw. die NB nicht mehr mitmacht, meldet sich das bios beim booten mit : Overclocking failed

mfg



[x-sector]

wenn ich heute abend dran denke poste ich dir mal meine settings für fsb 532.
dafür musste ich noch nicht mal die GTL settings ausknobeln.

wo willst denn eigentlich hin mit deinem OC ?



[ZeroCoolRiddler]

Versuchs mal so.

AI Overclock Tuner --> manual
CPU Ratio Setting --> 8.0
FSB Frequency --> 445
PCIE Frequency --> 100
FSB Strap to North Bridge --> 400
DRAM Frequency --> DDR2-891
DRAM Timing Control --> 5-5-5-18
AI Clock Twister --> Disabled
AI Transaction Booster --> Manual
Common Performance Level --> 13
CPU Voltage --> 1.30000
CPU GTL Reference --> Auto
CPU PLL Voltage --> 1.54
FSB Termination Voltage --> 1.3
DRAM Voltage --> 2.2
SB Voltage --> 1.10
PCIE SATA Voltage --> Auto
Load-Line Calibration --> Disabled
CPU Spread Spectrum --> Disabled
PCIE Spread Spectrum --> Disabled
CPU Clock Skew --> Auto
NB Clock Skew --> Auto
CPU Margin Enhancement --> Compatible



[x-sector]

fsbtermvolt. zu hoch für den harmlosen fsb wert.
da reicht noch locker 1.26 aus

edit # trotzdem ist 1.3 für term fsb sehr viel .. ;-)



[ZeroCoolRiddler]

Erstmal muß es starten, dann kann man immernoch die Werte nach unten schrauben.



[Timo42]

Hallo!

Also das mit der CPU Margin Enhancement war ein super Tip!

Vorher: CPU Margin Enhancement --> Optimal und Compatible ausprobiert --> obwohl 1.300 Volt VCore eingestellt waren hat das Board / die CPU laut CPU-Z nur 1.208 Volt gezogen!

Jetzt: CPU Margin Enhancement --> Performance Mode --> von den eingestellten 1.325 Volt im Bios werden unter prime95 laut CPU-Z auch 1.264 / 1.272 Volt "genutzt"

Bin jetzt gerade wieder in Windows drin und lasse ihn mit 445 FSB laufen, vorher mit Multi 8 und jetzt mit Multi 9!

Läuft jetzt "schon" 21 Minuten mit 9.0 x 445 MHz = 4005 MHz mit 1.272 Volt und die CPU(s) werden ca. 50 bis 53°C warm.

Gruß Timo

Ergänzung (30. April 2009)

@x-sector

Erstmal will ich gucken bis wo ich komme und dann suche ich mir einen guten Kompromiß aus Wärmeabgabe / Lautstärke und Leistung.

Ich habe eine ab Werk leicht übertaktet 4870 1024MB von Sapphire (780 / 1000) und ich denke meine CPU dürfte (je nach Spiel) ab 3600 3800 MHz nicht mehr limitieren ?!

Spiele eigentlich nur "Autorennen"" wie Dirt oder Grid

Gruß Timo



[nicb]

Es gibt eben beides. Natürlich macht meistens das Board vor der CPU zu.
Nehmen wir aber z.B. ein UD3P das meistens einen FSB von 500 mit einem Quad mitmacht. Ein Q6600 kommt aber eigentlich nie auf so einen hohen FSB-Wert, auch nicht mit Multi 6.

@ TE
Freut mich, dass der Tip mit CPU Margin Enhancement geklappt hat, aber daran erkennst du, dass es eigentlich nur an der Vcore mangelte...



[Dionysos808]

...
habe aber NB Voltage --> auf Auto im Bios ...
sowie den Speicher auf auch auf Auto nur den
Ramteiler 1:1 bei 1066iger OCZ-Speicher

vielleicht probierste das auch mal mit Auto ^^
( ka obs was bringt )
...

Die VNB auf "Auto" zu stellen, ist keine gute Idee; das Board stellt eine unnötig hohe Spannung ein. Allgemein sollte man beim Übertakten keine Spannung auf "Auto" belassen!

Erstmal muß es starten, dann kann man immernoch die Werte nach unten schrauben.

Viel hilft viel, gilt hier leider nicht. Nicht nur zu wenig, auch zu viel Spannung kann ein System instabil machen.
