Custom Loop Kaufliste

[Filzuslausus]

Hallo Forummember,

ich hab mich die letzten wochen und monate intensiv mit wasserkühlung beschäftigt und wollte im herbst/winter im rahmen der neuen Graka Generationen eine custom loop bauen. Durch mister corona allerdings, hab ich jetzt einen monat nichts zu tun und möchte das ganze vorziehen und jetzt schon loslegen.

Ich bin in dieser Thematik kompletter Neuling, aber hab mich wirklich intensiv viele viele Stunden im Internet damit auseinandergesetzt. Allerdings finde ich immer wieder Dinge die ich an meiner Kaufliste verändern würde oder zumindest stark überlege und bin mir bei manchen Sachen nicht 100% sicher. Daher bitte ich um einen Check von euch, ob ich auch nichts vergessen habe und eventuelle bessere Parts die getauscht werden sollten.

Mit dem System soll am besten Leistung und Lautstärke optimiert werden, im Zweifel die Lautstärke lieber niedriger als volle Leistung.

Das System:

Core i7 8700k @5,2Ghz

Gigabyte Z370P D3

16 GB Crucual Ballistix DDR4 @2400 CL16-18-18

Grafikkarte ist derzeit eine GTX 970, wollte ursprünglich auf die neuen RTX 3080 (Ti) warten, aber würde nun eine RTX 2070 Super kaufen mit entsprechendem Block. (https://geizhals.at/inno3d-geforce-rtx-2070-super-jet-x1-n207s1-08d6-1180651-a2094501.html?hloc=at mit GPU Block: https://www.ekwb.com/shop/ek-vector-rtx-re-copper-plexi und Backplate: https://www.ekwb.com/shop/ek-vector-rtx-backplate-black-qc2)

Netzteil aktuell ein Thermaltake Hamburg 650W, ist aber schon seit 6-7 Jahren in Betrieb und hat kein Kabelmanagement, daher entweder https://geizhals.at/seasonic-focus-gx-650w-atx-2-4-focus-gx-650-a2119971.html?hloc=at , oder https://geizhals.at/seasonic-prime-titanium-fanless-600w-atx-2-4-ssr-600tl-a1570595.html?hloc=at

Gehäuse wird ein Fractal Define 7

Nun zu den Wakü Parts:

Radiatoren 2 mal Alphacool Nexxos ST30: https://www.aquatuning.at/wasserkue...acool-nexxxos-st30-full-copper-360mm-radiator oder 1 mal dieser und 1 mal die 45mm Version, wenn eurer Meinung nach ein spürbarer Vorteil vorhanden wäre

Lüfter 6 x Noctua NF-F12 PWM, 120mm: https://geizhals.at/noctua-nf-f12-pwm-a698532.html?hloc=at

CPU Block: EKWB Quantum Velocity Copper Acetal: https://geizhals.at/ek-water-blocks-quantum-line-ek-velocity-a1890987.html?hloc=at

AGB und Pumpen Kombi: https://www.aquatuning.at/wasserkue...nkl.-1x-alphacool-eispumpe-vpp755-v.3?c=15134

Anschlüsse: insgesamt 10 Stück davon (ich weiß das ist ein 6 Pack): https://www.aquatuning.at/wasserkue...schraubtuelle-g1/4-deep-black-sixpack?c=15112
Sowie: https://geizhals.at/ek-water-blocks-ek-af-y-splitter-2f-1m-g1-4-a1284048.html?hloc=at und https://www.aquatuning.at/wasserkue...ol-2-wege-kugelhahn-g1/4-black-nickel?c=15127

Tubes: https://www.aquatuning.at/wasserkue...-13/10mm-plexi-pmma-klar-60cm-4er-set?c=20783

Flüssigkeit: https://geizhals.at/aqua-computer-double-protect-ultra-53118-a1046605.html?hloc=at


In erster Linie wäre ich dankbar für die Bestätigung, dass ich nichts vergessen habe und die Komponenten so zusammenpassen. Ebenfalls dankbar bin ich über sinnvolle Vorschläge, wenn andere Produkte besser passen, als die von mir Angegebenen.

Wenn Fragen auftauchen oder ich etwas vergessen habe bitte sofort raus damit!



[Burfi]

(edited)
1. Dir fehlt noch eine Möglichkeit die Temperatur vom Kreislauf zu messen:
https://geizhals.de/aqua-computer-temperatursensor-fuer-aquaero-53067-a429595.html?hloc=de

2. Außerdem würde auch direkt einen Controller dazu kaufen mit dem man abhängig von der Wassertemperatur die Lüfter regeln kann (z. B.):
https://geizhals.de/aqua-computer-quadro-fuer-pwm-luefter-53256-a1843381.html?hloc=de

3. Alphacool hat nicht den besten Ruf. Ich habe da schon viele Beschwerden über undichte Komponenten gesehen bei meinen Recherchen.

• Sprich ich würde zumindest bei den Radiatoren auf Hardwarelabs gehen (oder Corsair - die sind Lizenznehmer von Hardwarelabs und besser verfügbar) https://geizhals.de/corsair-hydro-x-series-xr5-360mm-cx-9030003-ww-a2066897.html?hloc=de
• Bei den Fittings genauso, da könntest du z. B. die von EK nehmen

4. Sicher dass du gleich beim ersten Build Hardtubes verbauen willst?
Ich bin jetzt mit meinen neuen EK ZMT wirklich sehr zufrieden.

5. Außerdem verbaut man bei Wasserkühlung normalerweise eher Highend Hardware. Ich verstehe natürlich, dass du jetzt keine 2080ti mehr kaufen möchtest. Wenn du Geld (und Zeit) sparen möchtest, könntest du auch eine Karte mit Vorinstalliertem Kühler nehmen. Die erste 5700XT oder auch die Inno3d 2070 Super bieten sich da schon an:
https://geizhals.de/?cat=gra16_512&xf=11570_Wasserk%FChler+vorinstalliert
Der eigene Umbau vom Kühler kann ganz schön viel Zeit rauben und es ist sogar günstiger ein fix fertige Karte zu kaufen^^

6. Die Noctua NF-F12 sind nicht gerade die leisesten Lüfter wenn sie mit mehr als ~600rpm laufen.
Bereits mit 1000rpm ist meiner bereits deutlich herauszuhören und lauter als meine NF-A12x15 oder be quiet Silent Wings 3.
Das Optimum wären auf jeden Fall die Noctua NF-A12x25, wenn sie dir nicht zu teuer sind. Diese sind allen anderen Lüftern am Markt deutlich überlegen aktuell. (Ich habe sie selber nur nicht, weil ich auf die schwarzen Warte^^)



[Filzuslausus]

zu 1. Danke stimmt, das hab ich übersehen. ist hinzugefügt

2. Also PWM controller hat das Define 7 integriert. Mit den PWM Y Splittern, die den Noctua Lüftern beiliegen kann ich dessen 3 x PWM auf 6 x PWM splitten.

3. Von den Fittings her bin ich da eh offen, die EKWB haben mir auch mehr gefallen, sind aber bei den meisten Händlern in AT unverschämt teuer.

Bei einigen Teilen hab ich mir ohnehin schwer getan, da einige Händler nicht nach AT liefern oder andere Preise für AT anführen und die sind teilweise wesentlich teurer als bei heimischen Händlern.

Hätte anführen sollen, dass ich aus Österreich bin und da die Verfügbarkeiten eigen sind.

4. Ja ich möchte unbedingt Hard Tubes verbauen. Ich hab Zeit und Hilfe von meinem Freund. Eigentlich war das ganze als großes Projekt geplant zum Ende des Jahres.
Werkzeuge/Zubehör ist auch alles vorhanden inkl. was zum Tube biegen benötigt wird



[Gimli2k]

Ich habe auch vor kurzem eine Wasserkühlung gebaut so eine Steuerung würde ich schon mit einbauen entweder das Quadro oder aquaero 6

Dazu würde ich dann noch einen Flow Sensor in den loop einbauen braucht aber noch mal 2 fittinge https://shop.aquacomputer.de/product_info.php?products_id=2294

Braucht man nicht zwingend aber ich würde keine wakü ohne bauen.

Hardtube ist ok ich habe es auch geschafft mit hardtubes und ich habe bisher meine erste Wasserkühlung gebastelt

Zu den radiatoren ich hatte erst alphacool radiatoren bei einem war ein Metall Stück drin das klapperte schön wenn die Pumpe lief es ging auch nicht raus. Beim anderen waren die blindstopfen fehlerhaft und es tropfte schön in mein Gehäuse. Würde hier auch hwlabs nehmen

Ausgleichsbehälter würde ich nicht den Eisbecher nehmen ich habe schon oft Bilder gesehen wo der Risse bekommt und undicht wird. Würde hier lieber einen heatkiller tube nehmen und eine aquacomputer d5 Pumpe. Wobei hier wieder das nächste Problem ist bei mir war die Pumpe am AGB extrem laut daher habe ich eine alphacool eisdecke gekauft und die Pumpe getrennt vom AGB montiert. Bzw. ich habe gleich ein dual top genommen und 2 Pumpen verbaut



[Filzuslausus]

hab die HWLabs jetzt reingegeben statt den AC's.

Wie gesagt ansteuern kann ich alles via PWM. Extra Steuerung brauch ich nicht



[Gimli2k]

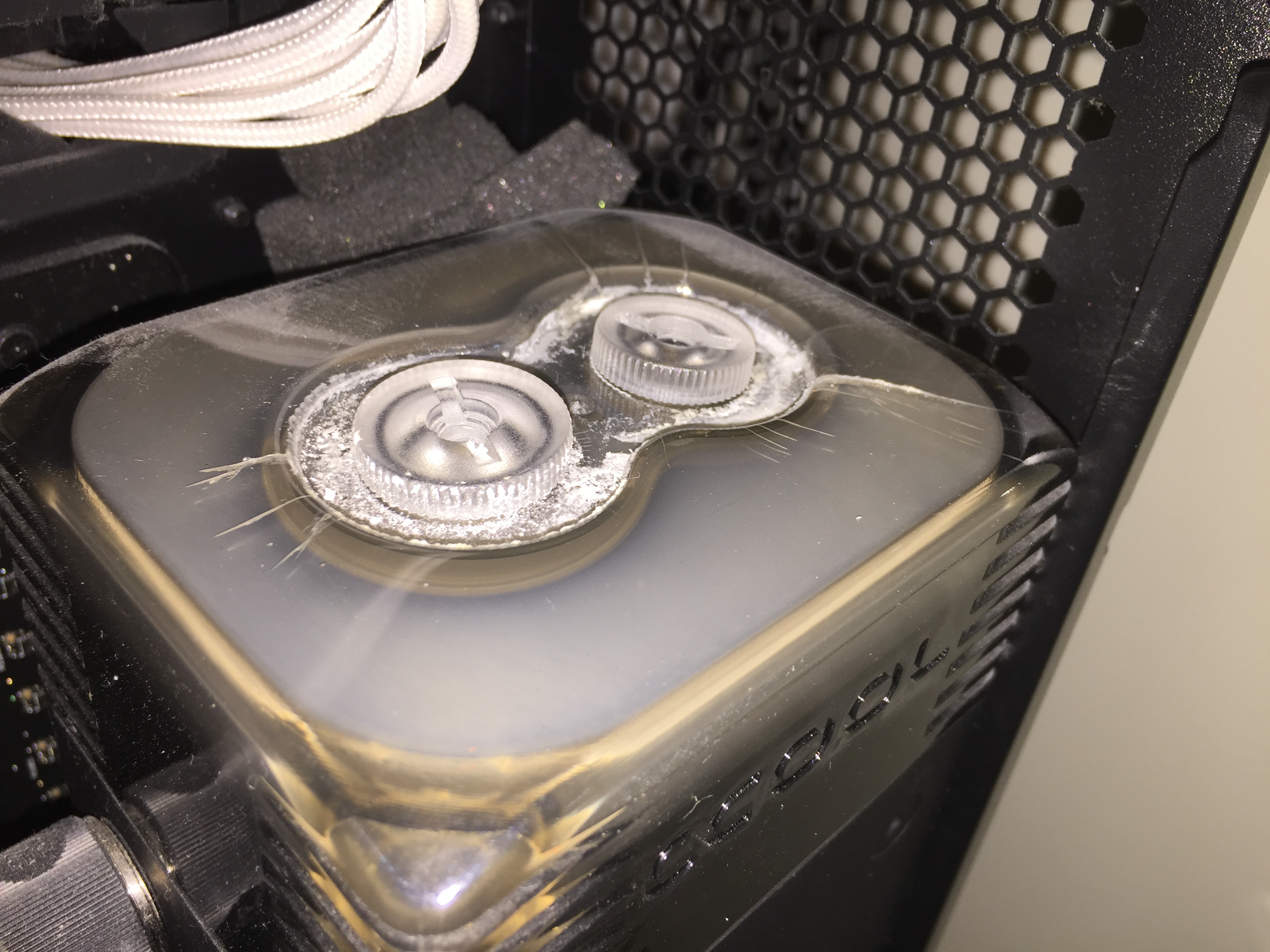

Ich würde ja nicht den Eisbecher kaufen wegen sowas wie auf dem Bild.

Würde hier zum heatkiller tube greifen der ist aus borosilikat Glas und sicherer



[Rickmer]

oder https://geizhals.at/seasonic-prime-titanium-fanless-600w-atx-2-4-ssr-600tl-a1570595.html?hloc=at

Ich hab das verbaut, echt geiles Teil

Radiatoren 2 mal Alphacool Nexxos ST30: https://www.aquatuning.at/wasserkue...acool-nexxxos-st30-full-copper-360mm-radiator oder 1 mal dieser und 1 mal die 45mm Version, wenn eurer Meinung nach ein spürbarer Vorteil vorhanden wäre

45mm Dicke macht nur einen Performance-Unterschied in hohen Drehzahlbereichen wo du vermutlich eh nie hin willst mit deiner WaKü und ist durch die extra Dicke weniger kompatibel

Flüssigkeit: https://geizhals.at/aqua-computer-double-protect-ultra-53118-a1046605.html?hloc=at

Ich würde direkt den 5L Pott nehmen, dann ärgerst du dich nicht weil du etwas zu wenig hast

Und am besten vorher beim Vollsortimenter/Baumarkt deines Vertrauen entionisiertes (destilliertes) Wasser mitnehmen (kostet fast nichts) um das System vorher ein paar Stunden lang zu spülen.

Gigabyte Z370P D3

Wie gesagt ansteuern kann ich alles via PWM. Extra Steuerung brauch ich nicht

Eine custom WaKü sollte man immer anhand der Wassertemperatur steuern und dafür hat das Board keinen Header. Ich würde auch zu einer Aqua Computer Quadro oder Aquaero raten. Das hat dann auch den Vorteil, das die Steuerung von Software unabhängig ist (abgesehen von der Konfigurierung).




Ansonsten noch ein paar allgemeine Tipps:

• Von jeder Art Fitting (je 90°, 45° und grade) ein Extra kaufen. Bei der Montage kommt es schnell etwas anders als man denkt und man kann mal eben noch ein bisschen umplanen.
• Angewinkelte Fittings IMMER in der drehbaren Variante kaufen. Es gibt die auch nicht drehbar, und das ist absoluter Sch…eibenkleister.
• Ein Sortiment an Verlängerungen ist hilfreich bei der Montage. Ich habe bei meiner Wasserkühlung 3x 1cm, 3x 2cm und 2x 5cm gekauft… und die meisten davon tatsächlich verbaut, obwohl ich erst dachte „das ist doch Overkill“. Und das war nur für die Montage von CPU-Kühler, GPU-Kühler und den Schnellverschlüssen nach außen.
• Ein vernünftig großer Trichter und ein sauberer Behälter, um das Wasser einzufüllen ist hilfreich.
• Stopfen parat haben. (z.B. von die von Aquatuning mit Durchmesser 8-12mm sind ausgezeichnet, um mal einen 16/10 Schlauch oder ein 16/10 bzw. 13/10 Fitting dicht zu machen um sicher zu sein das kein Wasser tropfen wird). Auch zwei-drei Verschlussschrauben für G1/4 sind sehr hilfreich.
• Ein paar Extras wie "Muffe G1/4 zu G1/4", "Doppelnippel G1/4 zu G1/4" (am besten auch einen drehbaren Doppelnippel) könnte man auch direkt mit kaufen.
• Ein altes Netzteil parat haben, damit man nicht das PC-Netzteil komplett umverkabeln muss für’s Befüllen der Pumpe. Oder alternativ ein Molex-Netzteil anschaffen.
• Schnellverschlusskupplungen einsetzen, sollte ein externer Radiator zum Einsatz kommen. Das Gehäuse und den Radiator einzeln transportieren zu können erleichtert einem das Leben erheblich. Außerdem – Stichwort Schottverschraubung um den Schlauch aus dem Gehäuse zu bekommen ohne das dieser unter Spannung steht.
• Wie das Wasser wieder entlassen werden soll ist am besten geplant, bevor man die Loop mit Wasser befüllt. Ein Ablasshahn ist hier sehr hilfreich. Wer mit QuickConnects arbeitet kann hier ein zusätzliches nutzen um den Kreislauf sehr einfach zu unterbrechen.
• Die Lüfter am Radiator anhand der Wassertemperatur steuern. Dazu ist ein inline Wassertemperatursensor an der wärmsten Stelle des Loops (am Auslass der CPU oder GPU) gut geeignet.
• Sollte das Mainboard keinen Temperatursensor-Anschluss haben, eignet sich ein Aqua Computer Quadro ausgezeichnet für die Steuerung. Oder auch sonst – die Steuerungen von Aqua Computer sind spitze.
• Wenn sich der AGB beim Befüllen nicht erschreckend schnell leert, ist vermutlich noch Luft in der Pumpe.



[Gimli2k]

Ein Tipp noch da ich diesen Fehler gemacht habe. Ich habe das aquaero 6 lt ( meiner Meinung nach Pflicht bei Wasserkühlung) und ich habe mein System mit einem externen Netzteil befüllt und dabei alles andere schon verkabelt und auch das Signal der Pumpe schon am aquaero angeschlossen.

Dadurch ging das pwm Signal defekt und die Pumpe konnte man nicht mehr regeln. Also die Pumpe bei Einsatz eines externen Netzteils lieber vom Rest trennen



[mykoma]

Pflicht ist eine Aquaero nicht, aber schön zu haben.
Eine Quadro erfüllt einem auch die meisten Wünsche und ist deutlich günstiger.

Wenn dein Board einen Anschluss für einen Temperatursensor hat, dann kann man theoretisch auch komplett auf eine separate Steuerungseinheit verzichten, aber Wasserkühlung ohne Wassertemperatur würde ich nicht betreiben wollen, gibt keinen besseren Indikator, ob alles gut läuft als die Wassertemperatur, zumal einige Pumpen empfindlich bei der Temperatur sind.

Radiatoren würde ich immer wieder Hardware Labs Nemesis GTS nehmen, mit die besten 30mm Radiatoren, allerdings sehr restriktiv im Vergleich zu zB Alphacool.

Ich habe Ende letzten Jahres einen haufen Fittinge und Zubehör bei Freezemod gekauft und dazu einen Erfahrungsbericht geschrieben.
Bisher funktionieren die Teile einwandfrei und (wie man dem Artikel entnehmen kann) sind die im Grunde Baugleich mit dem aktuellen Alphacool Line-up, scheint also entweder der OEM von AC zu sein oder eng mit dem zusammen zu arbeiten, ich vermute eher ersteres.

Wenn du das erste mal mit Acryltubes arbeitest (was ich vermute), schau dir im Vorfeld einige Videos dazu an und bestell dir einige Rohre extra, damit du was zum üben hast um mit dem Material und der Technik vertraut zu werden.



[Burfi]

2. Also PWM controller hat das Define 7 integriert. Mit den PWM Y Splittern, die den Noctua Lüftern beiliegen kann ich dessen 3 x PWM auf 6 x PWM splitten.

3. Von den Fittings her bin ich da eh offen, die EKWB haben mir auch mehr gefallen, sind aber bei den meisten Händlern in AT unverschämt teuer.

2. Die Splitter vom Gehäuse bringen dir aber nichts, wenn du trotzdem nicht anhand der Wassertemperatur steuern kannst. Deshalb mindestens der Quadro.

3. www.caseking.de liefert auch nach Österreich und hat recht gute Preise.
Ich habe selber viele Teile meiner aktuellen Wasserkühlung von Caseking in die Schweiz bestellt.



[Filzuslausus]

danke für die vielen tipps, hab mir einige zu herzen genommen, zb die quadro steuerung.

ja hab schlussendlich fast alles bei caseking gefunden und mal in den Warenkorb geworfen.

hab mich für die 2070 super mit vorinstalliertem block entschieden, da der 10€ aufpreis gegenüber der vorinstallierten xt5700 wohl gerechtfertigt ist.

ebenso hab ich die noctua lüfter getauscht für die A12.

eine frage hätt ich noch zum quadro. wie steuere ich den an? also, dass ich wassertemp auslese und entsprechend die lüfterkurve stelle.



[BigHilo]

Aquacomputer Aquasuite Lizenz ist beim Quadro mit dabei. Glaube 6 Monate Upgrades, aber die letzte aktive Version solltest du nach der Zeit unbeschränkt weiternutzen können. Wenn du mal weitere AC Elektronik einbindest, ist (fast?) immer auch eine Lizenz für die Aquasuite mit dabei, welche deinen Updatezeitraum verlängert.



[mykoma]

Die Lizenz für Updates auf die Aquasuite ist zeitlich limitiert, aber man kann ältere Versionen der Software unbegrenzt weiternutzen.
Ich häng auch auf einer 2018er Version oder so rum, läuft aber anstandslos.



[Burfi]

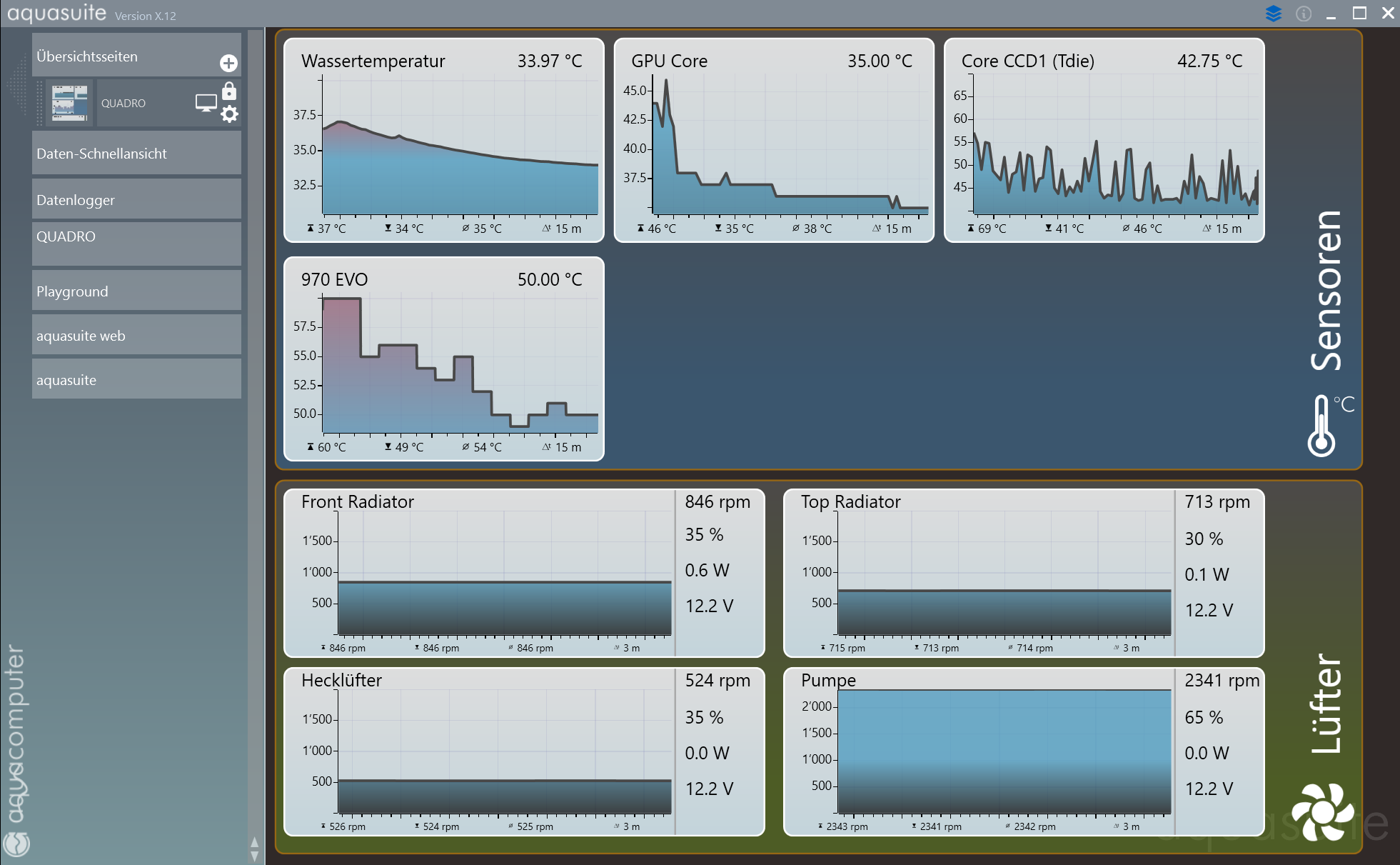

Und was auch noch interessant ist beim Quadro: Er hat seinen eignen Speicher. Sobald du ihn einmal konfiguriert hast musst du die Software nicht mehr laufen lassen.
Aber ich benutze diese sehr gerne und habe sie immer an:



[Hejo]

Ich würde ja nicht den Eisbecher kaufen wegen sowas wie auf dem Bild.

Würde hier zum heatkiller tube greifen der ist aus borosilikat Glas und sicherer

mein Eisbecher glänzt wie am ersten Tag. Der auf dem Bild wurde von einem Bekloppten misshandelt! Da hilft auch kein Borosilikatglas bei solchen Menschen. Der ist völlig überfüllt und gerissen.



[Gimli2k]

Wie ist es bei dir von der Lautstärke der Pumpe mit dem Eisbecher? Die Pumpe ist direkt am Behälter oder?

Den bei mir am heatkiller tube war die d5 bei jeder Drehzahl so laut ich konnte meine 10 140mm Lüfter auf max stellen und die Pumpe war immer noch das lauteste Teil im pc

Konnte es beheben indem ich die Pumpe vom AGB entfernt habe und die mit einer alphacool eisdecke separat verbaut habe würde darüber nachdenken sofern es mit dem Eisbecher auch möglich ist



[Burfi]

@imli2k und warum dann nicht einfach eine Kombo kaufen, die direkt leise ist statt diesem riesen Aufwand?
Meine erste EK-XRES D5 war zwar defekt aber ich habe schnell Austausch erhalten und die ist leise und funktioniert perfekt.
(meine gibt es offensichtlich nicht mehr, sondern nur noch andere Varianten - sind aber auch so im Bereich 150€)



[immortuos]

Der ist völlig überfüllt und gerissen.

Logisch, ein AGB "überfüllt"
Die Qualitätsprobleme des Eisbechers sind bekannt, wer den noch kauft ist selbst schuld.



[Gimli2k]

@imli2k und warum dann nicht einfach eine Kombo kaufen, die direkt leise ist statt diesem riesen Aufwand?
Meine erste EK-XRES D5 war zwar defekt aber ich habe schnell Austausch erhalten und die ist leise und funktioniert perfekt.
(meine gibt es offensichtlich nicht mehr, sondern nur noch andere Varianten - sind aber auch so im Bereich 150€)

Danke wusste das anfangs nicht das es so laut sein kann am AGB aber ich habe dann eh ein dual top genommen und jetzt 2 Pumpen am laufen da ich eh noch wakü Hardware mit einbauen möchte darunter ein mora



[Hejo]

Logisch, ein AGB "überfüllt"
Die Qualitätsprobleme des Eisbechers sind bekannt, wer den noch kauft ist selbst schuld.

Woher soll bitte das weiße Pulver auf dem AGB stammen und die Risse kommen wenn nicht von unsachgemäßer Verwendung , gut das ich selber einen habe, das einzige was an dem Teil nicht passt ist die dilettantische Logobeleuchtung die sich löst. Dein System befüllst du auch immer bis es aus dem AGB oben läuft... aso wußte ich nicht
