(Dringend wg. BF) - Zusammenstellung für Corsair 1000D

[Tenchi Muyo]

Hallo,

leider habe ich erst jetzt mitbekommen das EKWB einen BF Sale hat/hatte

Um das Thema WaKü wieder anzugehen (bei lag das jetzt 1 Jahr lang auf Eis...),
will ich nun - auf auf Hinblick von AMD's 32 Kerner will ich mich dem Thema nun Stellen!

Das sind die Komponenten die ich jetzt vorab bestellen wollte (um den Preis zu sichern):

EK-XRES 140 Revo D5 RGB PWM (incl. sl. pump)	131,97​
EK-FB ASUS ROG R6E RGB Monoblock - Nickel	90,98​
EK-ATX Bridging Plug (24 pin)	1,79​
EK-CryoFuel Clear (Premix 1000mL)	14,24​
EK-UNI Pump Bracket (120mm FAN) Vertical	12,15​
	251,13​

Ab € 250,- ist halt Versandkostenfrei.

Der Konfigurator schlägt mir immer eine 100mm Pumpen/Reservoir Kombi vor,
ich habe jetzt aber die 140mm Variante gewählt - gibt es hierzu einwände?

Was ich bisher habe:

2x Black Ice Nemesis GTR 480er Radiatoren (beide vorne) Radiatoren
1x Black Ice Nemesis GTR 420er Radiator (oben, den ich erstmal nicht benutzen will)

Als Schläuche würde ich 10/16mm nehmen (das scheint so geläufig zu sein?) - dazu bräuchte ich noch die passenden Fittinge...

Danke für eure Hilfe!

PS: Ich will jetzt auch erstmal so beim Mainstream Hersteller bleiben um WaKü Erfahrungen zu sammeln,
wenn es was besseres gibt - wäre das später als Tuning immer noch eine Option.

Von EKWB darf es aber gerne jetzt das beste sein ^^



[raekaos]

• Ich würde die Glas Variante von der AGB/Pumpen-Kombi nehmen.
• die Plörre von EK ist zu teuer, da kannst du besser 2l Aquacomputer DP Ultra kaufen, kostet das selbe



[FUSION5]

Der Konfigurator schlägt mir immer eine 100mm Pumpen/Reservoir Kombi vor,
ich habe jetzt aber die 140mm Variante gewählt - gibt es hierzu einwände?

Insofern der Platz vorhanden ist, nimm ruhig die größere Variante. Funktionieren würden beide, mehr Volumen erleichtert das Befüllen.

Als Schläuche würde ich 10/16mm nehmen (das scheint so geläufig zu sein?) - dazu bräuchte ich noch die passenden Fittinge...

16/10 ist die empfohlene Größe für die EPMD Schläuche (ohne Weichmacher). Diese sind relativ flexibel und die höhere Wandstärke gibt dem Ganzen mehr Stabilität und verhindert Knicke.

Bei EK müsstest Du die passenden Anschlüsse hier finden: https://www.ekwb.com/shop/fittings/soft-tubing-stc/for-10-16mm-3-8-5-8-tubing



[Tenchi Muyo]

@raekaos

Danke für Deine Meinung - hatte eben die Bestellung oben so rausgeschickt ^^

Die Plörre hab ich erstmal mitbestellt um auf den Preis zu kommen.

@FUSION5

Danke - vom Platz her sollte der größere auf jeden Fall ins Corsair passen

Das heißt Glas wäre jetzt länger durchsichtig/klarer als Platik?

Könnt Ihr mir bei den Fittings noch helfen - der Konfigurator schlägt so superkleine Teile vor,
kann mir gar nicht vorstellen dass das alles sein soll was ich benötige?

Was ist denn der Unterschied zwischen den beiden?

https://www.ekwb.com/shop/ek-stc-classic-10-16-black-5506?___store=default
https://www.ekwb.com/shop/ek-torque-stc-10-16-black

Der letztere gefällt mir eigentlich besser - aber da muss noch ein Ring optional bestellt werden?
(Achso ist nur für andere Farben)



[raekaos]

(Borosilikat-)Glas ist einfach robuster, es ist völlig unempfindlich gegen Verfärbung und Umwelteinflüsse.
Die Fittinge hat dir @FUSION5 verlinkt, diese passen für 16/10er Schläuche.
Nimm aber auf jeden Fall ein paar drehbare 45° und 90° und von denen, immer min. einen mehr als du veranschlagt hast.



[Tenchi Muyo]

Ich weiß gar nicht ob ich welche brauche - das merk ich erst beim Einbau ^^
(Das ist auch der schwierige Part für mich...)

Nein - hab aber keine Probleme ein paar zu bestellen.

Edit:

das brauche ich auch dazu:
https://www.ekwb.com/shop/allen-key-8mm
https://www.ekwb.com/shop/filling-bottle-1000ml
https://www.ekwb.com/shop/ek-duraclear-9-5-15-9mm (2x wegen Verschnitt)

Schön die in schwarz haben einen guten Kurs:
https://www.ekwb.com/shop/ek-af-angled-90-g1-4-black

Die anderen leider nicht...
https://www.ekwb.com/shop/ek-af-angled-45-g1-4-black

Ich versteh das aber richtig:

Man kann ein gerades Fitting mit einem 45 Grad bzw. 90 Grad Fitting kombinieren und erreiche was ähnliches wie 2x45Grad Fittinge?

D.h. ich habe erstmal nur CPU Kühler und 2 Radiatoren > hierfür benötige ich theoretisch 6 Fittinge,

wenn ich daraus 8 Stück mache je gerade Fittinge, 45 Grad und 90 Grad bin ich absolut safe !?


Wg. den Fittings ist auch nicht dramatisch wenn ich jetzt zuviele habe,
ich habe ja noch den dritten Radiator oben - den könnte ich später auch noch einbinden!

	Stück	Preis	Summe
EK-Torque STC-10/16 - Black	8,00​	5,56​	44,48​
EK-AF Angled 90° G1/4 Black	8,00​	3,55​	28,4​
EK-AF Angled 45° G1/4 Black	8,00​	5,31​	42,48​
EK-DuraClear 9,5/15,9mm 3M RETAIL	2,00​	14,37​	28,74​
Filling Bottle (1000mL)	1,00​	7,16​	7,16​
Allen key 8mm	1,00​	0,87​	0,87​
			152,13​

Ergänzung (2. Dezember 2019)

Was ist mit nem Wasserauslass?



[LukS]

Bei EKWB sind die Angeld Adapters wirklich nur Adapter. Sprich zu jedem Adapter brauchst du einen Fitting.
Bestell lieber ein oder besser zwei Fittigns mehr, als geplant.
Mach mal ein Paar Fotos und zeichne die Schlauchwege ein. Dann tust du dir auch leichter mit dem Abschätzen der Winkeladapter. Grob würde ich mal sagen einfach 2-3 90° und 2-3 45° Adapter dazubestellen. Ich hab vier 90° und zwei 45° gebraucht. Ich hab aber meinen Radiator neben dem PC stehen und hab deshalb die vier 90° Adapter gebraucht.

3m Schlau sollte locker reichen, wenn du alles intern verbaust. Ich hab meinen Radiator ~1,5 Meter neben dem PC stehen und bin mit 2x3m locker ausgekommen. Da ist noch ca. 1,5 Meter übrig.

Ergänzung (2. Dezember 2019)

Wegen dem Ablass. Einfach ein T-Stück mit drei Fittings, dazu einen Kugelhan mit einem Fitting und dazwischen ein kurzes Stück Schlauch. Dann kannst du den PC auf den Tisch stellen Schlauch aus dem PC hängen lassen, Hahn auf und ablassen.
https://www.ekwb.com/shop/fittings/extra/splitters/t-splitters
https://www.ekwb.com/shop/fittings/extra/ball-valves
eventuell noch einen Blinddeckel fürs bessere Aussehen:
https://www.ekwb.com/shop/fittings/plugs

Ergänzung (2. Dezember 2019)

Ach noch was. Die Anzahl der Fittings errechnest du relativ einfach. Einfach die Anzahl der Wakü komponenten mal 2 und dann noch ein paar (1-3) auf Reserve dazu.



[Tenchi Muyo]

@LukS

D.h. ich brauch für die Angeld Adapters diesen hier?

EK-Torque STC-10/16 - Black - oder doch noch was anderes?


Edit: ok. ich rechne mal einfach so als ob ich alle drei Radiatoren anschließen will + CPU
wären 8 Stück gesamt (hab daher 10 eingeplant).

Höre ich da raus, daß 90er Adapter eher weniger benötigt werden?

Hab jetzt erstmal alles so in den Warenkorb gepackt. Das mit den 2ten Schlau ist ok - lasse ich als Reserve.


Kann man mit einem FillPrort etwas anfangen?
https://www.ekwb.com/shop/ek-af-fillport-g1-4-black


Es gibt hier auch noch andere Adapter:
https://www.ekwb.com/shop/ek-torque-angled-90-black
https://www.ekwb.com/shop/ek-torque-angled-45-black

Glaube das wäre die eigentlichen Adpater wenn ich bei den EK-Torque ST 10/16 bleiben würde.



[LukS]

Fittings findest du hier:
https://www.ekwb.com/shop/fittings/soft-tubing-stc/for-10-16mm-3-8-5-8-tubing
Sind alle passend für den Schlauch.

Ergänzung (2. Dezember 2019)

Noch ein Tipp. Der schlauch ist ja etwas kleiner. Beim verlegen des Schlauchs und beim drüberstülpen über die Fittings, den Schlauch einfach mit einem normalen Haarföhn anwärmen. Dann flutscht der ganz leicht drauf.

Ergänzung (2. Dezember 2019)

Wiso hast du 10x90° und 10x45° Adapter in deinem Warenkorb? je 3-4 sollten reichen.
Warum brauchst du 4 Blinddeckel?

Ergänzung (2. Dezember 2019)

Den Fillport brauchst eher nicht. Du hast eh eine Flasche mit flexiblem Schlauch zum befüllen.



[raekaos]

10 Adapter pro Sorte sind ein bisschen überambitioniert, 4-6 sollten auch reichen.
Wobei der Kurs wirklich gut ist.
Du brauchst noch mindestens einen Doppelniepel (EK-AF Extender Rotary M-M G1/4 - Black), damit kannst du das T-Stück z.B. direkt am AGB befestigen oder mit dem Hahn verbinden, ich würde direkt 2-3 nehmen, kann man immer mal gebrauchen und vieleicht ein paar Extender (z.B. EK-AF Extender 30mm M-F G1/4 - Black) in verschiedenen Längen.



[LukS]

D.h. ich brauch für die Angeld Adapters diesen hier?

EK-Torque STC-10/16 - Black - oder doch noch was anderes?

Das hab ich jetzt erst verstanden. Ja, du schraubst den Winkeladapter z.B. auf den CPU Block und dann schraubst du den Fitting auf den Winkeladapter.



[Tenchi Muyo]

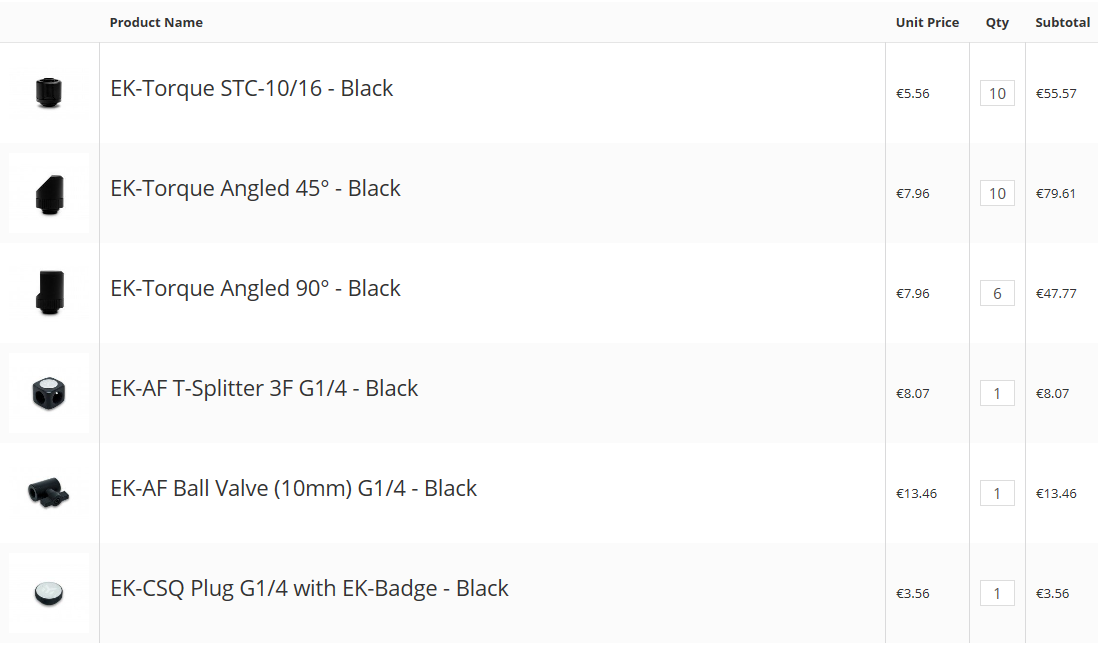

So das wären jetzt die Fittinge aus der gleichen Serie (hoffe die sind jetzt auch alle für Softtubing geeignet):

Eine Abdeckung benötige ich für den Splitter - oder mehr?

Ach so: der EK-Torque STC-10/16 ist für Softtubing geeignet und die Adapter (45/90) haben damit gar nicht zu tun.

Wegen dem Preis - wenn ich das jetzt mal durchziehe dann richtig.
Müsst nur bitte bescheid sagen wenn etwas keinen Sinn macht - wie die 4 Abdeckungen

Auch wenn es jetzt total bekloppt ist - erst alles zu bestellen und dann zu planen,
ich hoffe ich mach nicht alles falsch!



[LukS]

Nur fürs ende des Kugelhahns. Aber auch eher nur aus schönheitsgründen. Der Kugelhahn ist normalerweise dicht.
Der T-Splitter hat nur drei Öffnungen. Also brauchst du eigentlich auch keinen Deckel.
Den Splitter baust du wenn möglich am tiefsten Punkt deines Loops ein. An der dritten Öffnung kommt dann Fitting, Schlauch, Fitting, Kugelhahn, Deckel(optional) dran.

Wenn dir die Torque serie der Fittings und Adapter gefällt, dann kannst du die nehmen. Mir persönlich gefallen sie nicht so und sie wären mir zu teuer. Ich würde die Classic Fittings und Adapter nehmen.

Ergänzung (2. Dezember 2019)

und wie schon von mir und @raekaos gefragt: Warum brauchst du so viele 90 und 45° Adapter?



[Tenchi Muyo]

@ Die Adapter halt für den Fall der Fälle - lieber zuviel als zu wenig!?

4 Komponenten = 8 Stück = gerundet 10 Anschlüsse (+ je 6x 45/90 Adapter) - oder immer noch vielzuviel?

Danke für die Erklärung des Kugelhahns.



[LukS]

Wenn das Geld egal ist. 😉

Ergänzung (2. Dezember 2019)

Andere Frage: Warum setzt du auf Monoblock? Were nicht ein CPU Block besser? Den kannst du auch auf ein anderes Board mitnehmen. Auch lässt sich der leichter verkaufen, als ein Monoblock. Ein geringer Luftstrom sollte ja immer im Gehäuse vorhanden sein und das reicht bei guten Boards ja schon aus um die Spannungswandler zu kühlen.

Grafikkarte wird weiterhin mit Luft gekühlt? oder später mit neuer GPU auch GPU in den Loop?



[Tenchi Muyo]

Ganz egal natürlich nicht ^^
Hab extra paar laufende Bestellungen storniert um das jetzt hier durchzuziehen

Der Monoblock hatte jetzt "mehr" gebracht im Video von der Bauer. Zudem ist dieser jetzt zu einem akzetablen Preis zu haben. Hatte auch schon daran gedacht einen reinen CPU Kühler zu nehmen war mir aber auch nicht sicher ob diese für die neuen Threadripper geeignet sind.

Für meine Lightning Z Karten gibt es wohl keinen WaKü - daher habe ich mal mit 2 RTX Titan gerechnet - die im Optimalfall verbaut werden "könnten". Die sollten dann natürlich auch in den Loop. Daher auch direkt 3 Radiatoren. (Die haben auch echt Arbeit & Schweiß gekostet diese ins Corsair montieren zu können).

Da ich aber nen Threadripper auch nicht mal eben kaufen kann und das noch länger so bleiben wird,
kann ich später lieber einen Top-CPU Kühler nachkaufen.

Mich graut es nur etwas vor der Montage des Monoblocks. Ist natürlich aufwendiger.
Hier in den Shops ist der Block auch gar nicht so rabattiert - da wäre ich vermutlich wirklich auf CPU only gegangen.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Siehe Minute 11:04

Edit: ok EKWB unterscheidet AM4 und sTR4 - also wäre hier eh ein neuer CPU Block erforderlich.
Aber mit dem Wiederverkauf hast Du natürlich recht..



[Sinusspass]

Was haben die neuen Threadripper mit dem Monoblock zu tun?
Ein normaler Cpublock würde mehr bringen, dann wäre direct Die möglich.
Bessere Temperaturen kann man eben nicht bekommen, ich denke mal, du machst den ganzen Aufwand, um die Temperatur vom 7980XE zu reduzieren und ihm mehr Takt zu verpassen, liege ich richtig?



[Tenchi Muyo]

Jep - und auch schonmal ne Basis für den neuen TR zu haben (da scheint man ja wohl nicht rum zu kommen).

Ne das war jetzt nur weil LukS schrieb ob ein CPU Kühler statt Monoblock mehr Sinn machen würde...
(aber die CPU Kühler wäre auch nicht mit TR kompatibel).



[Sinusspass]

Eben, auf das Board wird natürlich auch kein TR passen, eigentlich ist das so für die Katz.
Man kann zwar die normalen Kühler mit entsprechendem Montagematerial auch auf TR schrauben, viele Hersteller bieten aber speziell für die große Fläche optimierte Kühler an, die sich auch ganz gut durchsetzen können. Die passen natürlich nicht auf normal große Sockel.
Wenn du dir den neuen TR kaufen willst, macht es Sinn, direkt auf eine Kühlung dafür zu setzen und nicht noch Geld für einen Kühler für den i9 zu verschwenden.



[Tenchi Muyo]

Du brauchst noch mindestens einen Doppelniepel (EK-AF Extender Rotary M-M G1/4 - Black), damit kannst du das T-Stück z.B. direkt am AGB befestigen oder mit dem Hahn verbinden, ich würde direkt 2-3 nehmen, kann man immer mal gebrauchen und vieleicht ein paar Extender (z.B. EK-AF Extender 30mm M-F G1/4 - Black) in verschiedenen Längen.

Danke dass hatte ich noch gar nicht gesehen - macht auf jeden Fall Sinn!

@Sinusspass

Den i9 muss ich jetzt noch etwas nutzen - wenn alles mal steht und funktioniert ist der Wechsel auf AMD nicht mehr so dramatisch. Die 90€ machen den Braten auch nicht mehr fett..

und wenn ich jetzt meinen Intel schrotte wäre das weniger schlimm als einen neuen AMD 32 Kern zu schrotten mit 800€ Mobo

Ergänzung (2. Dezember 2019)

Also was meint Ihr jetzt: den Monoblock oder lieber den EK-Velocity Strike RGB - Black Nickel + Black?

Den könnte ich -später- immer noch für den 9900KS/6950X verwenden..
