Dritte M.2 SSD einbauen?

[Rengoku]

Ich habe in meinem System schon zwei M.2 SSDs verbaut (Kingston KC3000 1TB und WD_Black SN850X 2TB) und möchte jetzt eine dritte, diesmal Gen 3, M.2 SSD 1TB die bei mir zuhause rumlag in mein Mainboard einbauen.

Nun frage ich mich ob ich mir da Sorgen um die Lanes für die GPU/CPU machen muss. Leider kenn ich mir hier gar nicht aus und wurde aus dem Handbuch des Mainboards auch nicht schlau :/.

System:
Ryzen 7 7800X3D
Asus TUF Gaming B650-Plus
Sapphire Nitro+ 7800XT
G.Skill Trident Z5 Neo RGB 32 GB



[cvzone]

Bei sowas einfach das Handbuch befragen...

Leider kenn ich mir hier gar nicht aus und wurde aus dem Handbuch des Mainboards auch nicht schlau :/.

PS: Das ist zwar recht technisch, aber gäbe es Einschränkungen dieser Art, dann wird das schon klar benannt.

Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports
AMD Ryzen™ 7000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 5.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)
AMD Ryzen™ 8000 Series Desktop Processors
M.2_1 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)
M.2_2 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4/x2 mode)**
AMD B650 Chipset
M.2_3 slot (Key M), type 2242/2260/2280 (supports PCIe 4.0 x4 mode)***
4 x SATA 6Gb/s ports
*AMD RAIDXpert2 Technology supports both PCIe RAID 0/1/10 and SATA RAID 0/1/10.
** Specifications vary by CPU types.
*** M.2_3 shares bandwidth with PCIEX16_2. PCIEX16_2 will be suspended once M.2_3 is populated.

M.2_3 teilt sich die Bandbreite mit PCIEX16_2, welcher nicht mehr verfügbar ist, wenn M.2_3 genutzt wird. Ansonsten keine Einschränkungen. Die wurden sonst da stehen.



[Fujiyama]

Je nach Einsatzzweck kann man auch ne SSD extern betrieben, damit kann man fast alles machen.



[Rengoku]

Vielen Dank dir, ich muss da wohl falsch geguckt haben. Mein Fehler.

Wenn ich also nichts im PCIEX16_2 Slot eingesteckt habe muss ich mir keine Sorgen machen, oder?



[bisy]

Jop



[Der_Dicke82]

Moin moin,

das gehört nicht zum Thema, aber warum kann der ryzen Gen8 keine PCIe Gen5 lanes zu Verfügung stellen und auch weniger Gen4 lanes im zweiten Slot.

Oder hat der einfach ein anderes Pinout und deswegen passt das nicht?

Gruß, Stefan



[SpartanerTom]

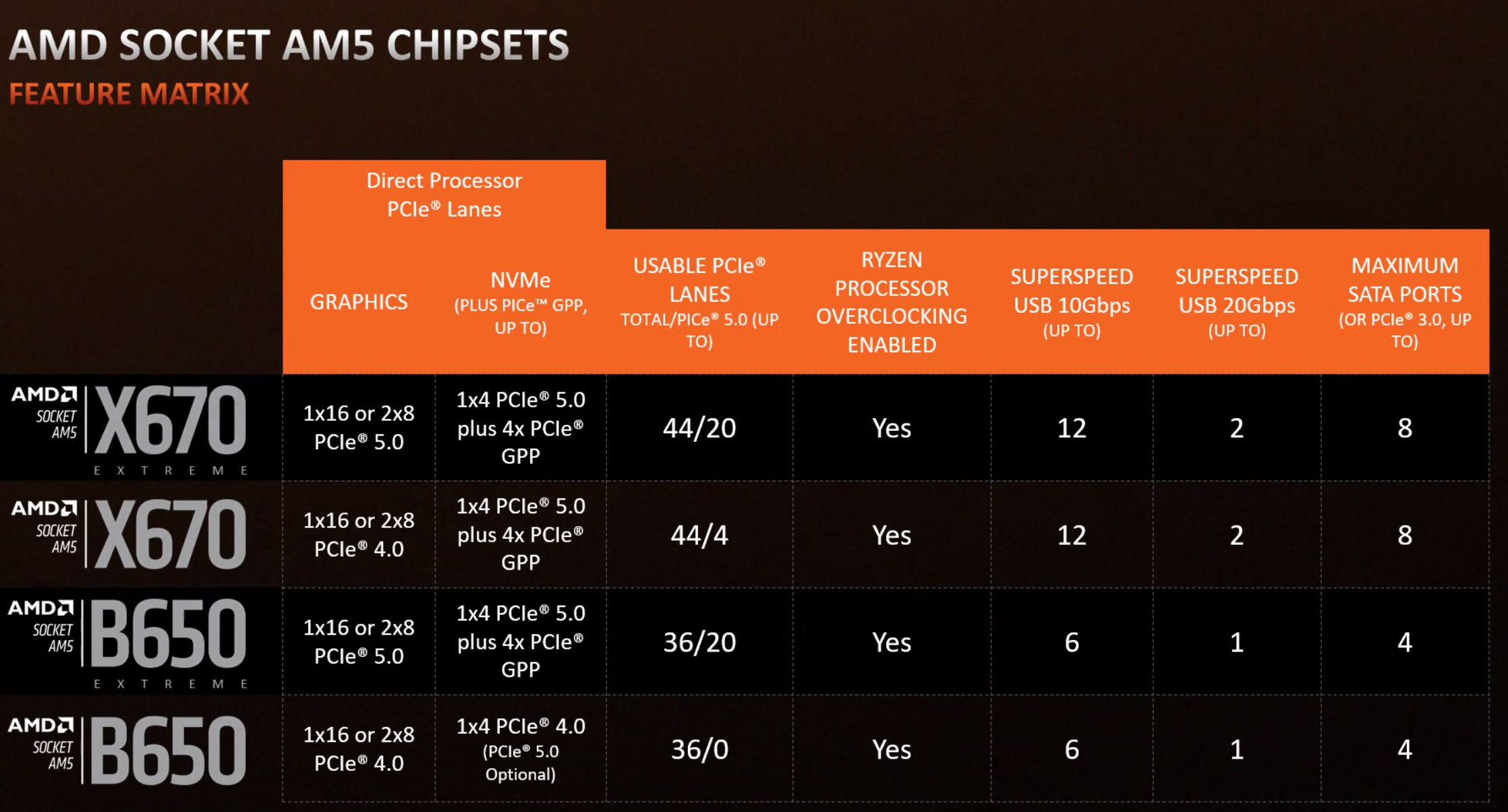

@Der_Dicke82 "Gen8 Ryzen" gibt es nicht. Wenn ich dich richtig verstehe wäre für die der High-End-Chipsatz X670 beziehungsweise die E Extreme-Versionen relevant. Die PCIe Features unterscheiden sich vor allem aus Gründen der Marktsegmentierung.



[EDV-Leiter]

Ich gehe davon aus daß es bei Ryzen 8000 genauso ist wie bei den G der früheren Generationen.
Also ein eigenes Design basierend auf den Mobilprozessoren.



[SpartanerTom]

Ah da habe ich die Frage wohl falsch verstanden. Ja die 8xxxG basieren auf dem Phoenix Chip, die aus dem "Mobilbereich" kommen. Die anderen 7000er Desktop basieren auf Raphael. Die beiden Chips haben eine unterschiedliche Topologie:

Blockdiagramme:

APUs (Phoenix[2]):
https://tpucdn.com/cpu-specs/images/connectivity/amd-am5-apu.png
Desktop (Raphael):
https://tpucdn.com/cpu-specs/images/connectivity/amd-am5.png



[Der_Dicke82]

"Gen8 Ryzen" gibt es nicht

Jo, Sorry, ich meinte natürlich Ryzen 8xxx im Gegensatz zu den Ryzen 7xxx oben in der Liste zum Mainboard mit 650er Chipsatz

Ach richtig, ich habe vollkommen verdrängt, das die Ryzen 8xxx eine APU generation ist. Also wird das der grund sein! Bei 9xxx wird es dann wahrscheinlich wieder das Featureset von mind. 7xxx sein.

Danke für die Antworten!
