DSL im Haus funktioniert nicht.

[rezzler]

Das orangene Kabel ist vom Elektriker und geht in den Multimediaschrank

Welches? Das sieht irgendwie nach 2 Kabeln aus, eins auf RJ45 und eins in den Telekom-Kasten. Das nach unten aber nur 1 Kabel weggeht macht das ganze etwas mysteriös.



[Yaice]

Das gelbe ist von mir und das orangene ist eins, welches viel zu lang ist.



[motorazrv3]

@Yaice

Prüf malenden schwarzen Adapter. Im von mir verlinkten Video ist das wichtige dazu gesagt.
Das Video in Post #7.



[HansWoke]

Ich weiß nicht. Für mich sieht das falsch aus. Mich stört das gelbe Kabel. Hast Du irgendwo die richtigen grauen Kabel und Stecker für die Telefondose rumzuliegen?



[xxMuahdibxx]

Ich bin auch für ein Telefon Anschluss Kabel... Denn da werden Adern anders weitergeleitetet.



[Yaice]

@Yaice

Prüf malenden schwarzen Adapter. Im von mir verlinkten Video ist das wichtige dazu gesagt.
Das Video in Post #7.

Habe ich. Hat die Adern wie im Video beschrieben. Habe btw beide Adapter von meinen Frottboxen (Vorgänger und der 7590).

Ich weiß nicht. Für mich sieht das falsch aus. Mich stört das gelbe Kabel. Hast Du irgendwo die richtigen grauen Kabel und Stecker für die Telefondose rumzuliegen?

Habe ich auch getestet. Das geht nicht.

Ich bin auch für ein Telefon Anschluss Kabel... Denn da werden Adern anders weitergeleitetet.

Die Adern im Adapter sind korrekt. Das ist auch der Adapter von fritzbox.



[DrPinguin]

Hat ein Telekomtechniker die TAE gesetzt? Wenn ja hätte dir der an der Hotline schon gesagt, dass du den Stecker ziehen sollst damit er ggf. den Messwiederstand messen kann.



[HansWoke]

Habe ich auch getestet. Das geht nicht.

Hm, dann habe ich nichts gesagt.

Warte noch ein paar Tage ab.



[norKoeri]

Das ist auch der Adapter von fritzbox.

Erstmal ist das das beigelegte LAN-Kabel, welches gelb ist und daher (eigentlich) in die gelben LAN-Buchsen gehört.

Im Paket der FRITZ!Box 7590 war auch noch ein graues Y-Kabel. Das wäre eigentlich das richtige Kabel. Aber jetzt bitte nicht umstecken, denn das macht hier keinen Unterschied. Ich würde stattdessen einmal das orangene Kabel probieren. Wenn auch das nicht klappt, abwarten.

Überarbeitet: Siehe die nächsten drei Posts; im Lieferumfang der FRITZ!Box 7590 sind drei Kabel, das

1. gelbe LAN-Kabel,
2. graue Signatur-Kabel
3. grau+schwarze Y-Kabel worauf der schwarze TEL-Adapter gehört.

Letzteres ist nur für Internet-Anschlüsse mit Splitter. In Deinem Fall brauchst Du das komplett graue Kabel, wo der TAE-Stecker (ebenfalls grau) fest montiert ist.



[blastinMot]

Habe ich. Hat die Adern wie im Video beschrieben. Habe btw beide Adapter von meinen Frottboxen (Vorgänger und der 7590).

Zeig doch mal Bilder von den Adaptern, wo die Kontakte sich befinden.
Der Adapter auf dem Foto ist jedenfalls eigentlich der Falsche.

Wobei die Ansage der Hotline auch recht eindeutig ist.



[xxMuahdibxx]

der Adapter ändert von Pin 1-2 TAE auf Kabel 4-5 von RJ45 ... ( hoffentlich ) wenn es ein DSL adapter ist und 1 und 8 bei einem Telefon Adapter

https://avm.de/service/wissensdaten...56_Belegung-der-Kabel-Adapter-und-Anschlusse/

Das Netzwerkkabel führt Kabel 4-5 auch auf die andere Seite so raus ... wenn keine Mischauflegung nach A und B Standard durchgeführt wurde.



[bisy]

und 1 und 8 bei einem Telefon Adapter

da auf dem Adapter TEL drauf steht, dürfte das halt ein Telefon Adapter sein, und damit leitet der das Signal auf die falschen Pins und somit sollte da generell keine DSL/VDSL Verbindung zustande kommen



[xxMuahdibxx]

@bisy klar so ;-) am Handy nicht gesehen ^^



[thom53281]

Ja, der Adapter ist definitiv falsch. Bitte ersetzen.

Ansonsten bitte mal den Deckel der TAE abschrauben und ein Foto davon machen. Ich kann mir ziemlich stark vorstellen, dass die ungefähr doppelte Leitungslänge durch eine falsch angeschaltete 1. TAE erklärt werden kann (muss aber nicht so sein).



[blastinMot]

Ansonsten bitte mal den Deckel der TAE abschrauben und ein Foto davon machen. Ich kann mir ziemlich stark vorstellen, dass die ungefähr doppelte Leitungslänge durch eine falsch angeschaltete 1. TAE erklärt werden kann (muss aber nicht so sein).

Guter Punkt, hatte den Startpost falsch gelesen und gedacht die gemessene Leitungslänge wäre weniger als in der Datenbank.



[hildefeuer]

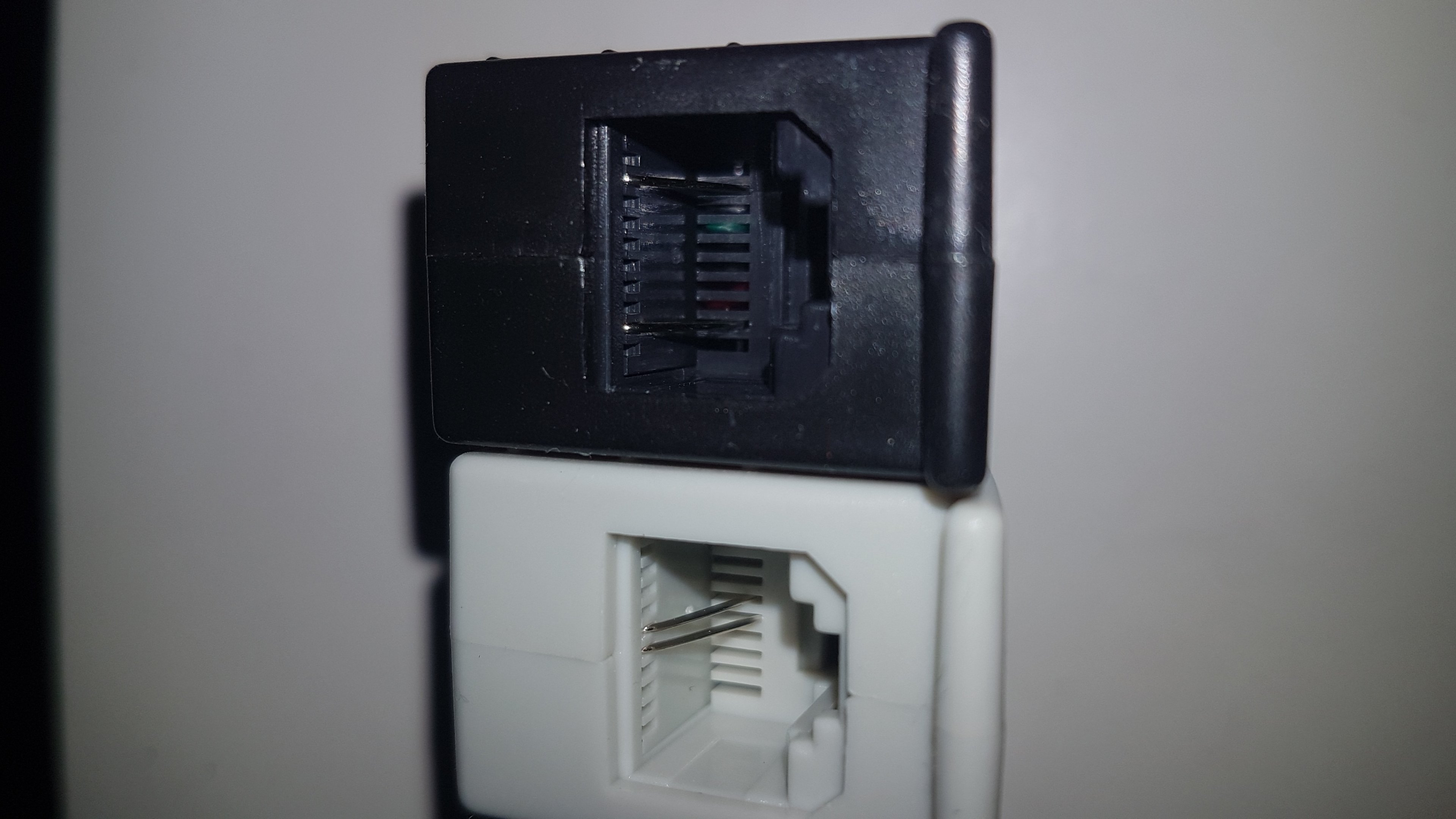

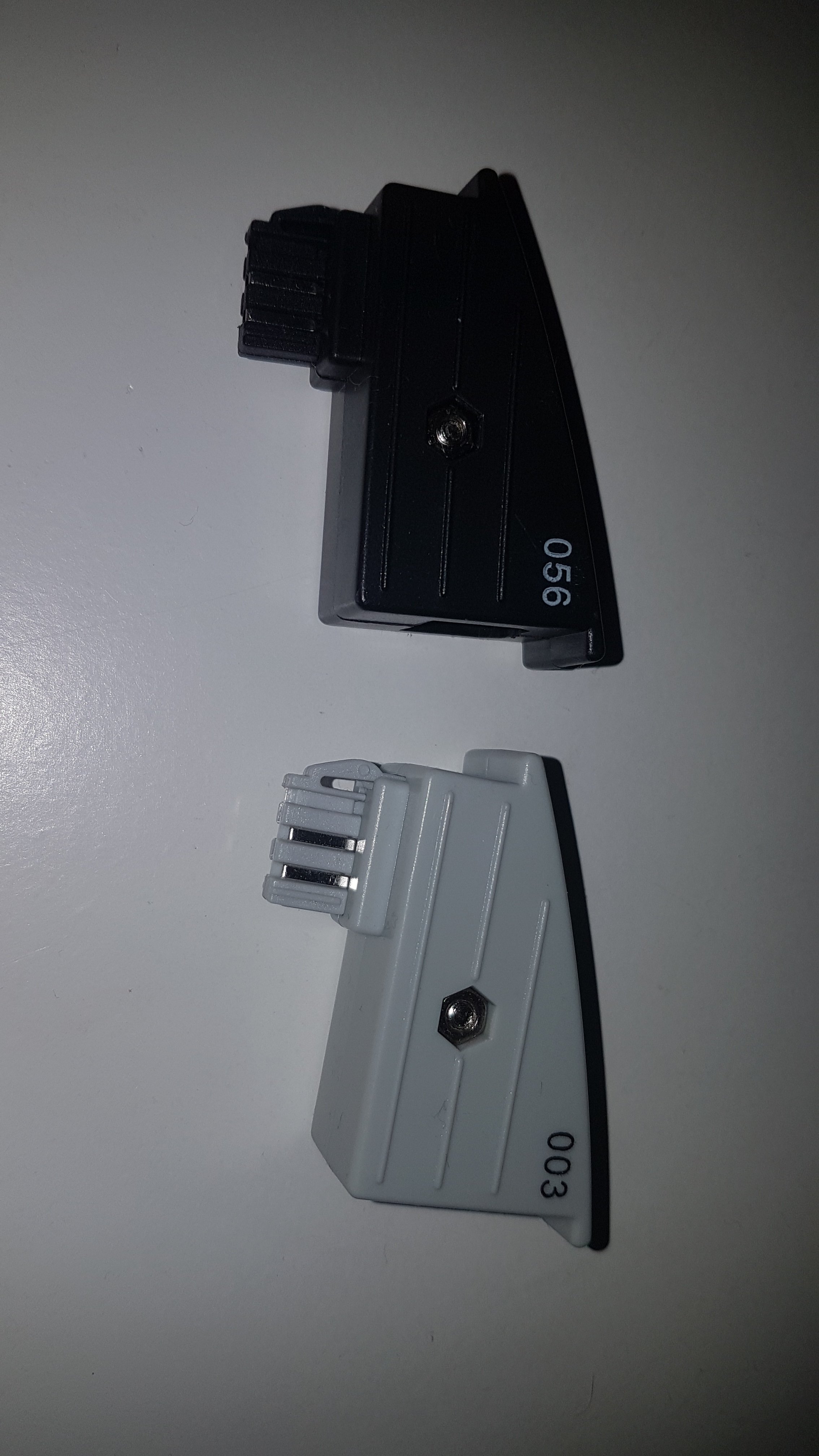

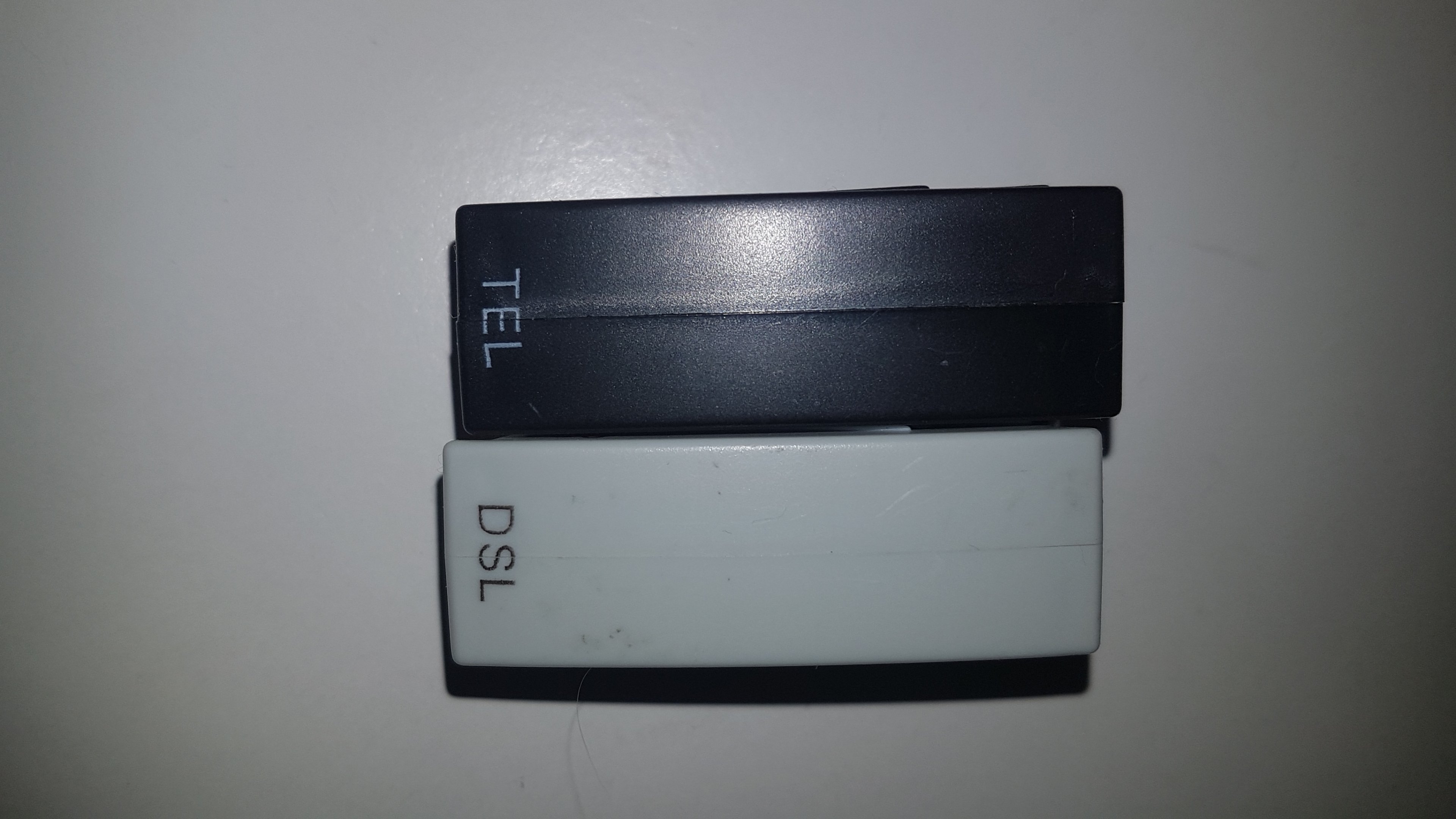

Keine AVM Adapterkunde. Habe beide mal fotografiert. Beim schwarzen Telefon Adapter sind die beiden äußeren Adern belegt. Beim grauen DSL Adapter die mittleren.
Also den grauen mit DSL-Beschriftung verwenden.
Den Telekom-Techniker abbestellen.



[HansWoke]

Ja, und sollte der mit DSL beschriftete Adapter jetzt nicht zwangslogisch in die Wanddose (in der Mitte) und das passende Kabel in den mittels DSL beschrifteten Zugang am Router gesteckt werden? Ich würde fast ein Guinness darauf wetten.



[eifelman85]

Also den grauen mit DSL-Beschriftung verwenden.

Und falls der nicht mehr vorhanden ist, ist es auch möglich, den schwarzen Adapter passend umzubauen:

https://www.ip-phone-forum.de/threads/s-tae-rj45-adapter-fürs-dsl-kabel-avm.173500/#post-1809476



[motorazrv3]

Beim schwarzen Telefon Adapter sind die beiden äußeren Adern belegt. Beim grauen DSL Adapter die mittleren.

Genau das wird ja auch im von mir geposteten Video (Post 7) so gesagt und den Threadersteller habe ich darauf hingewiesen.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[SimSon]

Wenn der Adapter falsch ist, darf der TE wahrscheinlich den Einsatz zahlen
Daher würde ich auch erstmal das graue Kabel und den richtigen Adapter testen.

Dein Kabel für den Netzwerkschrank sieht nach SFP aus. Ist das so korrekt? Weil du bräuchtest dann noch einen Switch dafür. Wäre es nicht sinnvoller, das TAE Kabel zu verlängern und die gesamte Hardware kommt in den Schrank?
