Einflussfaktoren CPU Kühler

[Duke711]

dT inlet - outlet --> Temperaturdifferenz zwischen Eingang - Ausgang

dT inlet - Tmax --> Temperaturdifferenz zwischen Eingang - CPU

Tmax --> Temperatur CPU Package // 8700 K // 190 W // Die --> LQM (Flüssigmetall) - WLP Kühler und HS


Verteilerplate

https://pics.computerbase.de/7/5/5/5/1/19-2160.1590431764.jpg

0,13 mm -> Lamellen / Finnenabstand

https://pics.computerbase.de/7/5/5/7/0/6-2160.3697570064.jpg




Plots

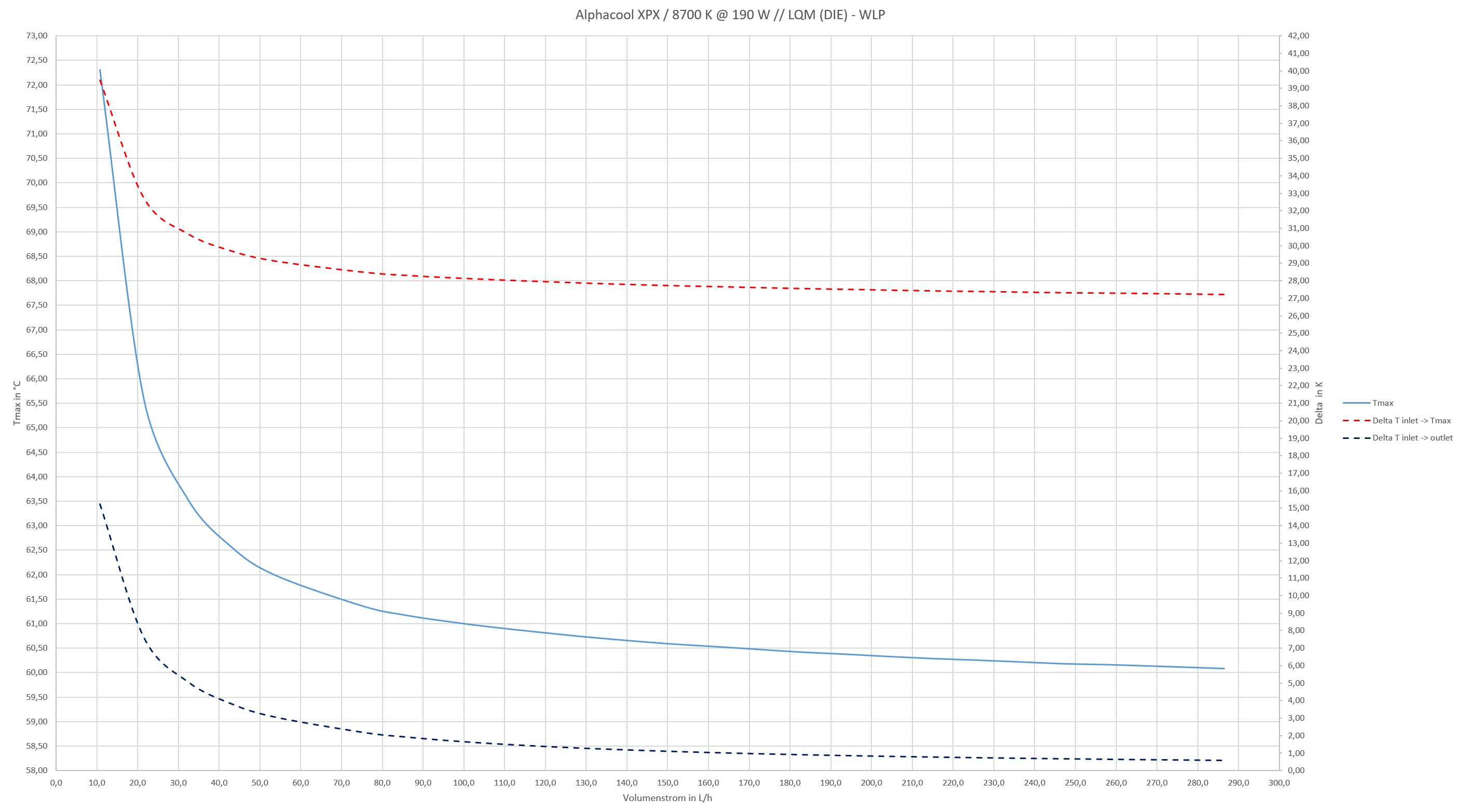

tmax 1

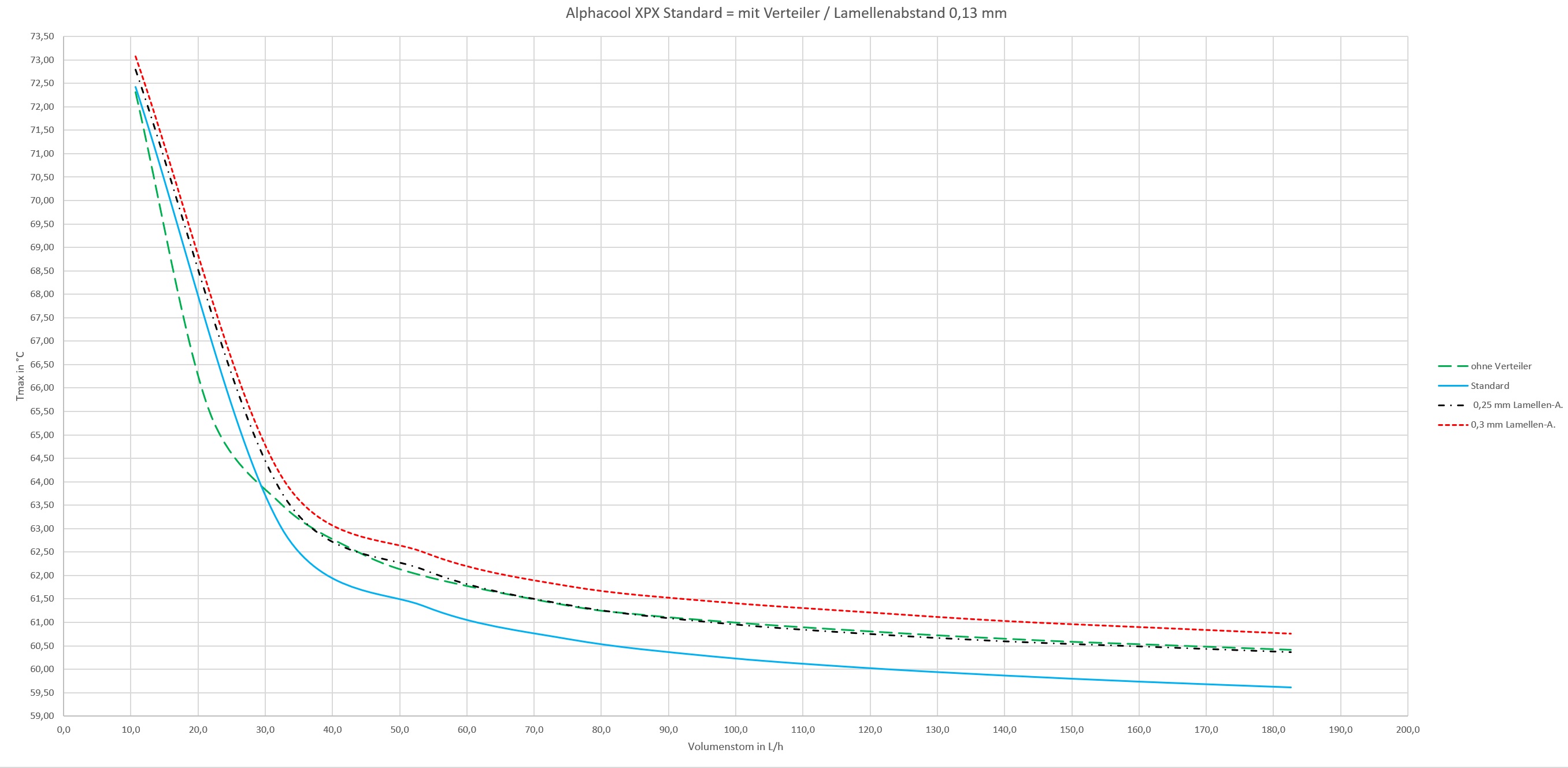

tmax 2

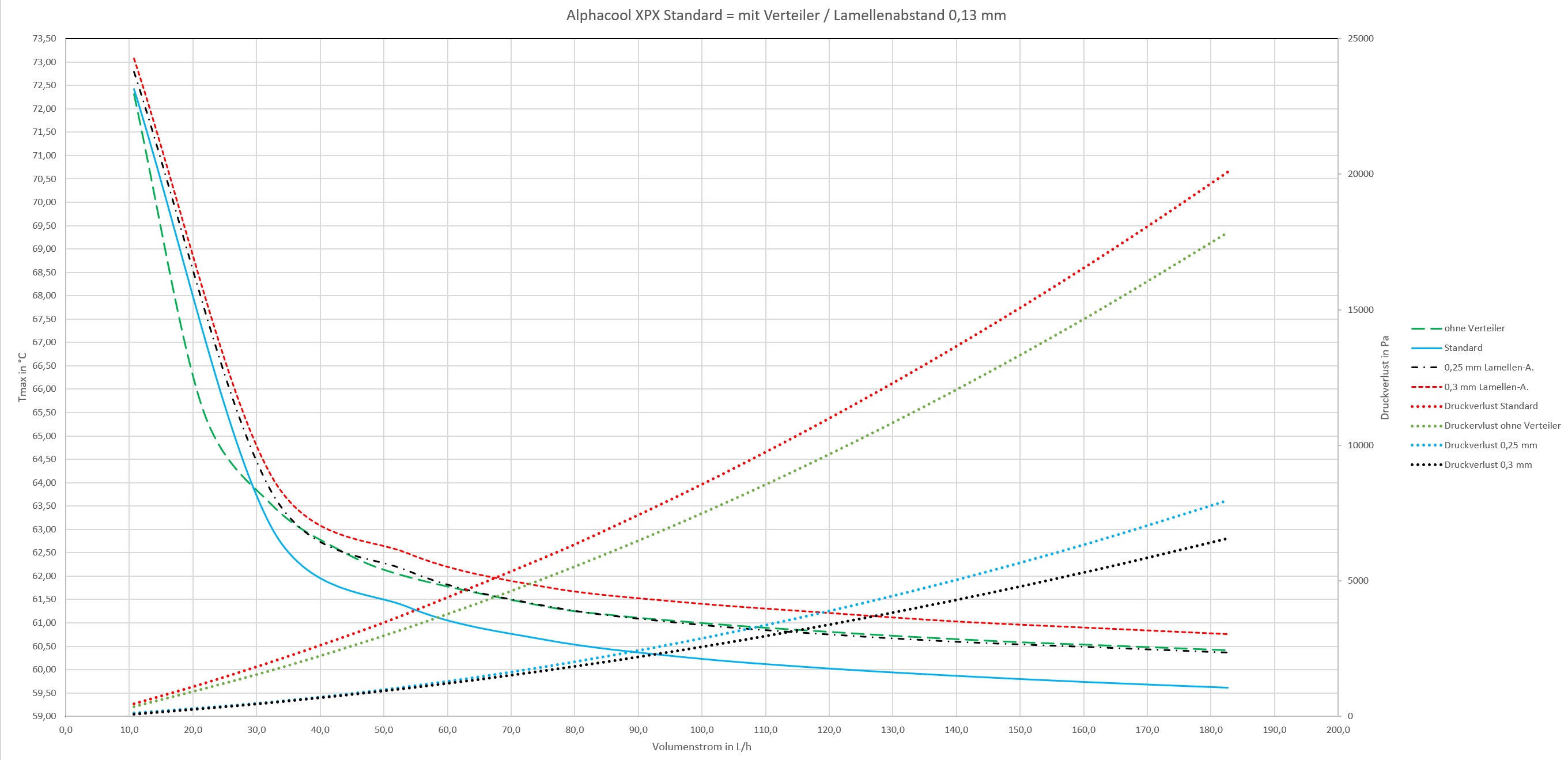

tmax 3 (inkl Druckverlust) 0,25 mm besser als 0,13 mm

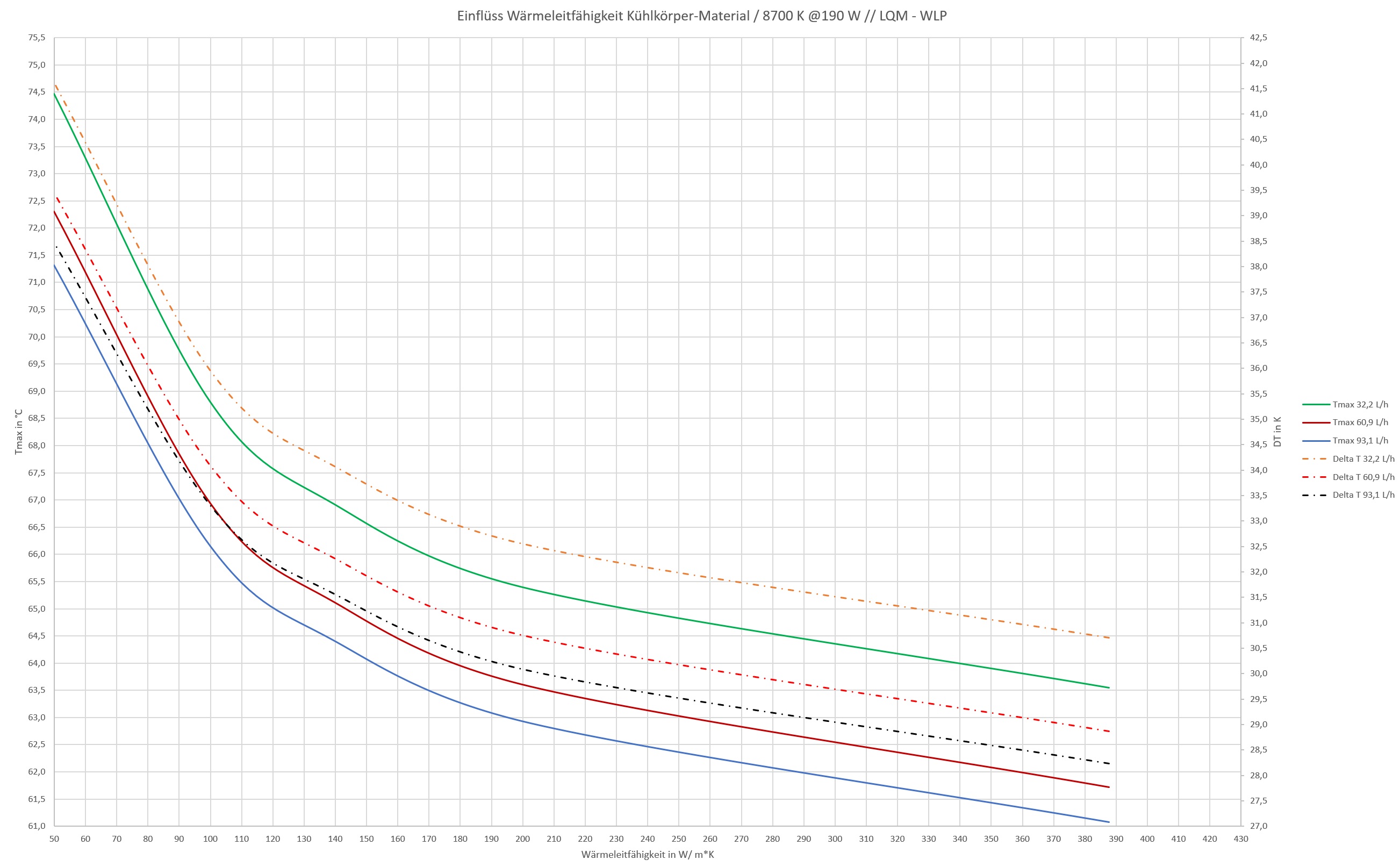

wmk ( Kupfer ~ 387, Al 99% ~ 202 usw.)

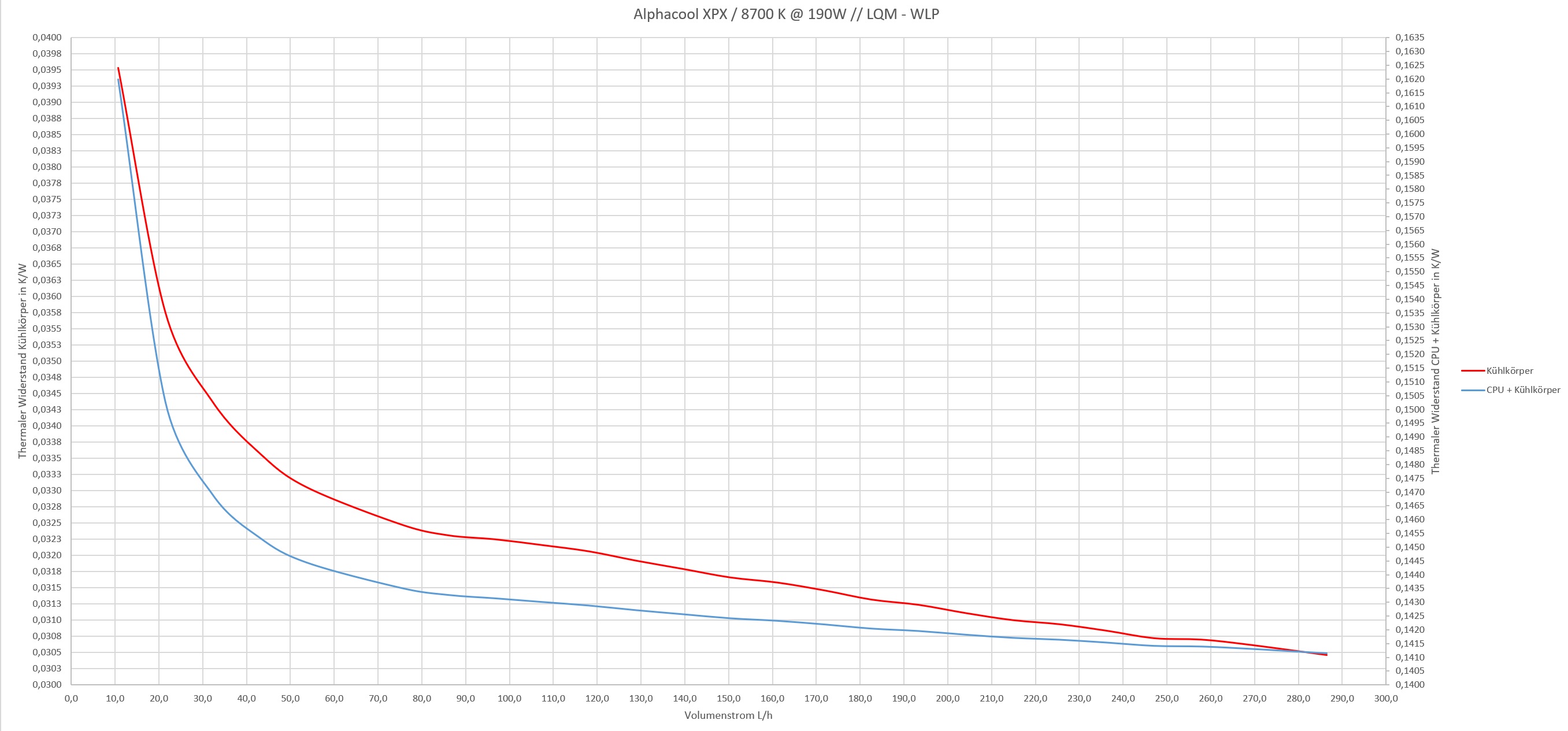

thr

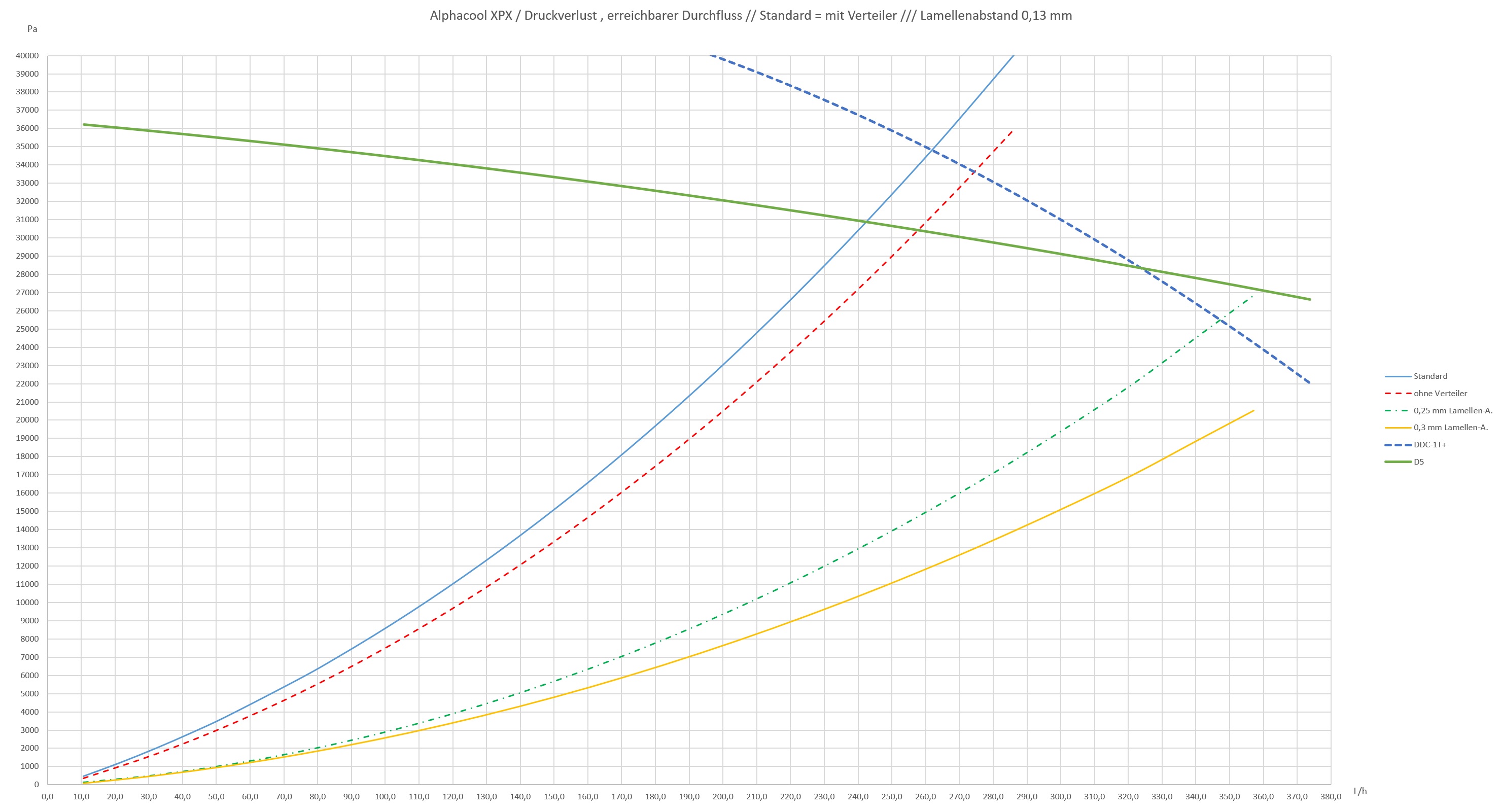

dpa

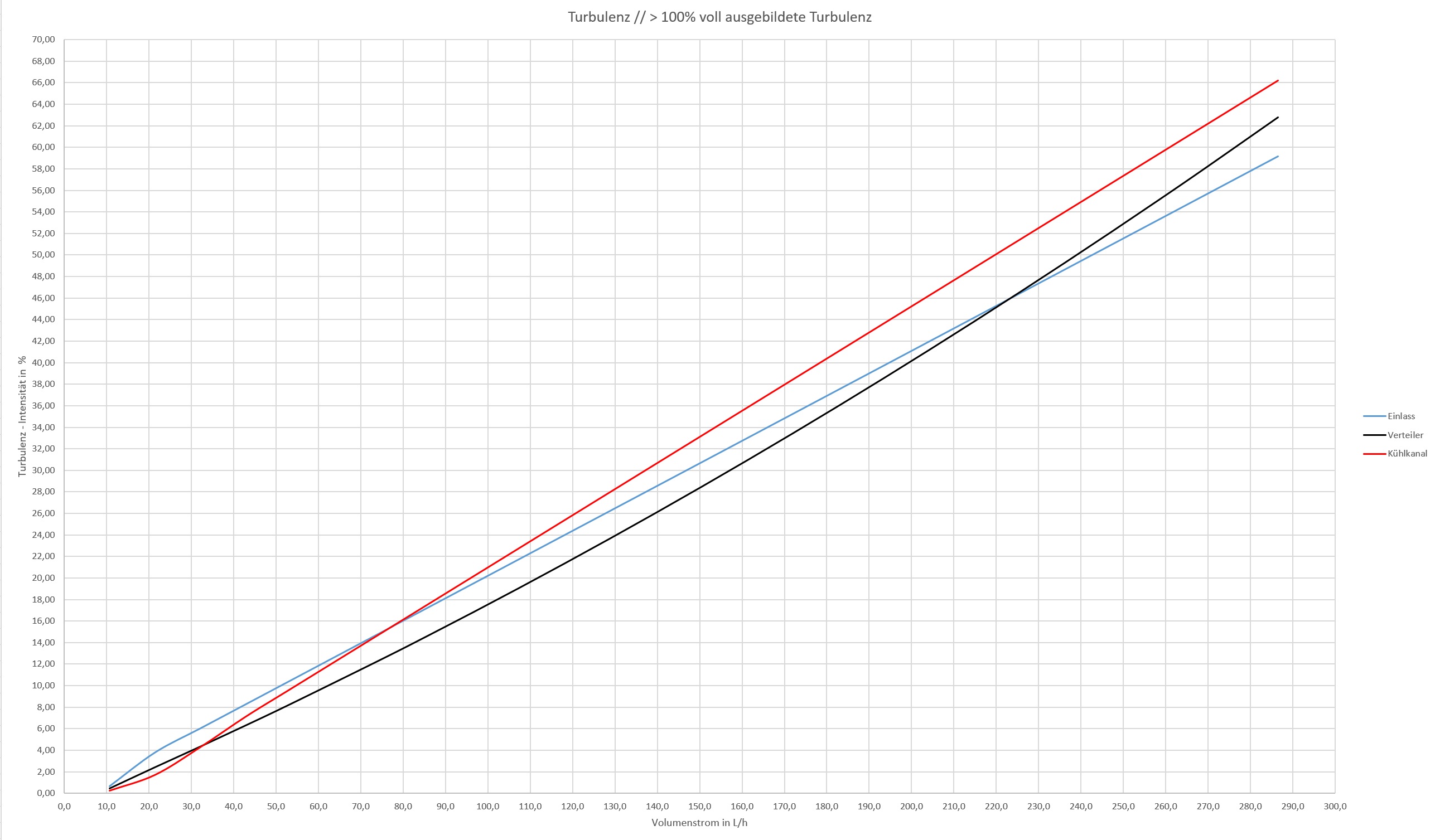

tb



[Rickmer]

Da war jetzt nichts unerwartetes bei, aber immer gut, wenn das was man 'weiß' auch bestätigt wird.

Beim Diagramm tmax3 würde ich die Farben abgleichen, also z.B. der Temperaturkurve für 0,3mm und dem Druckverlust 0,3mm dieselbe Farbe geben. Denselben Farbableich kann man dann auch für 'wnk' übernehmen.
Auch würde ich 'Standard' in '0,13mm Lamellen-A.' umbenennen um Verwirrung zu vermeiden.

(Unter der Annahme dass dich solches Feedback interessiert für deine finale Ausarbeitung)
