Erstellung eines VPN Netzwerkes mit Virtuellen Maschine

[woooooki]

Hallo,

ich muss einen Test machen zum Systemintegratior und habe einen Fehler nur komme ich nicht drauf. Kann mir da jemand helfen ?

Ich soll 4 virtuelle Maschienen mit einem VPN Netzwerk verbinden die auf 2 Pc´s laufen folgende Daten Bzw IP etc. sind gegeben. Es gibt 2 Standorte VM1 und 2 auf Standort 1 , der Rest auf Standort 2

VM1:Windows 7
IP : 192.168.100.201
Subnetzmaske: 255.255.255.0
Standartgateway: 192.168.100.202 (von der VM2)

VM2:Windows 7. Hat 2 Netzwerkkarten
Netzkarte 1
IP: 192.168.100.202
Subnetzmaske: 255.255.255.0

Netzkarte 2
IP : 192.168.178.202 - vom NAT Router
Subnetzmaske: 255.255.255.0
Standartgateway: 192.168.178.1- vom Internet Router

-------------------- Standort 2

VM3: Windows 7. Hat 2 Netzwerkkarten
Netzkarte 1
IP: 192.168.100.203
Subnetzmaske: 255.255.255.0

Netzkarte 2
IP: 192.168.178.203 - vom NAT Router
Subnetzmske: 255.255.255.0
Standartgateway: 192.168.178.1 - vom Internet Router

VM4
IP:192.168.100.204
Subnetzmaske:255.255.255.0
Standartgateway: 192.168.100.203 - von der VM3



Die Frage ist


dass die beiden Standorte jeweils ein eigenes IP Netz brauchen!!! Keine fortlaufenden Nummerierungen, sondern 2 unterschiedliche Netze!


Kann mir jemand helfen ?



[Sannyboy111985]

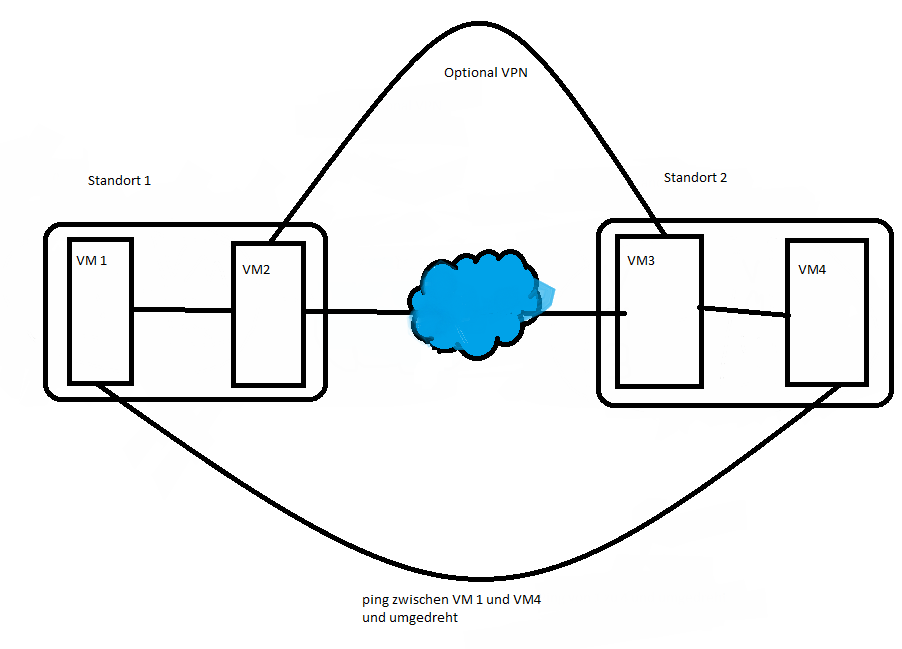

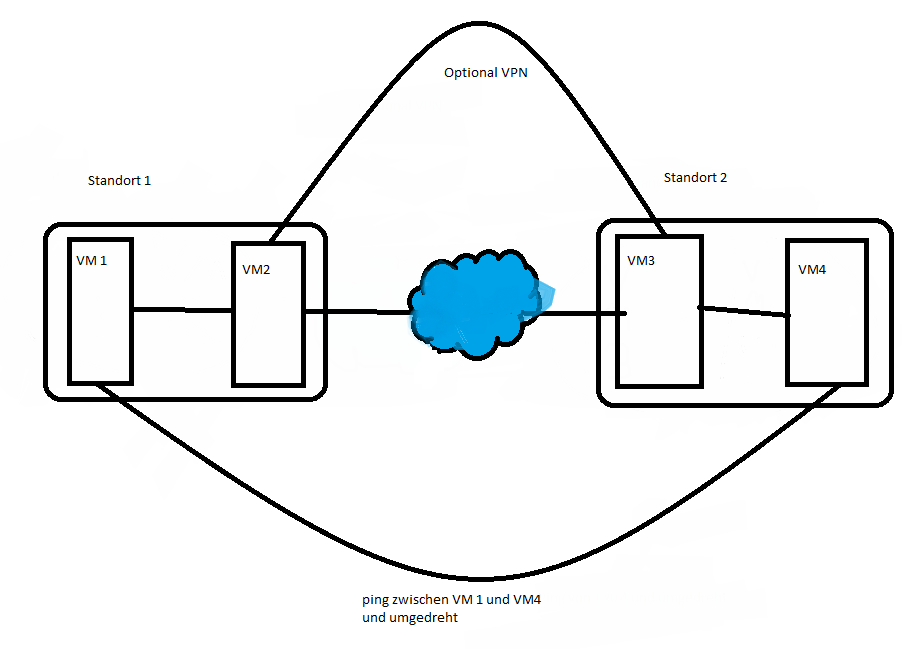

Kannst du mal ein Bild oder eine Skizze dazu malen?

Wie sehen denn die Routing Tabellen aus?



[woooooki]

Ergänzung (26. Februar 2016)

Die IP´s sind von mir frei erfunden.
Ich möchte ja eine Ausbildung machen und das war der Einstellungstest



[Kenny [CH]]

Was für einen Hypervisor wird eingesetzt?
Wie ist das Netzwerk eingestellt, als Nat, Bridged Adapter oder wurde einen virtuellen Adapter hinzugefügt?



[woooooki]

Ergänzung (26. Februar 2016)

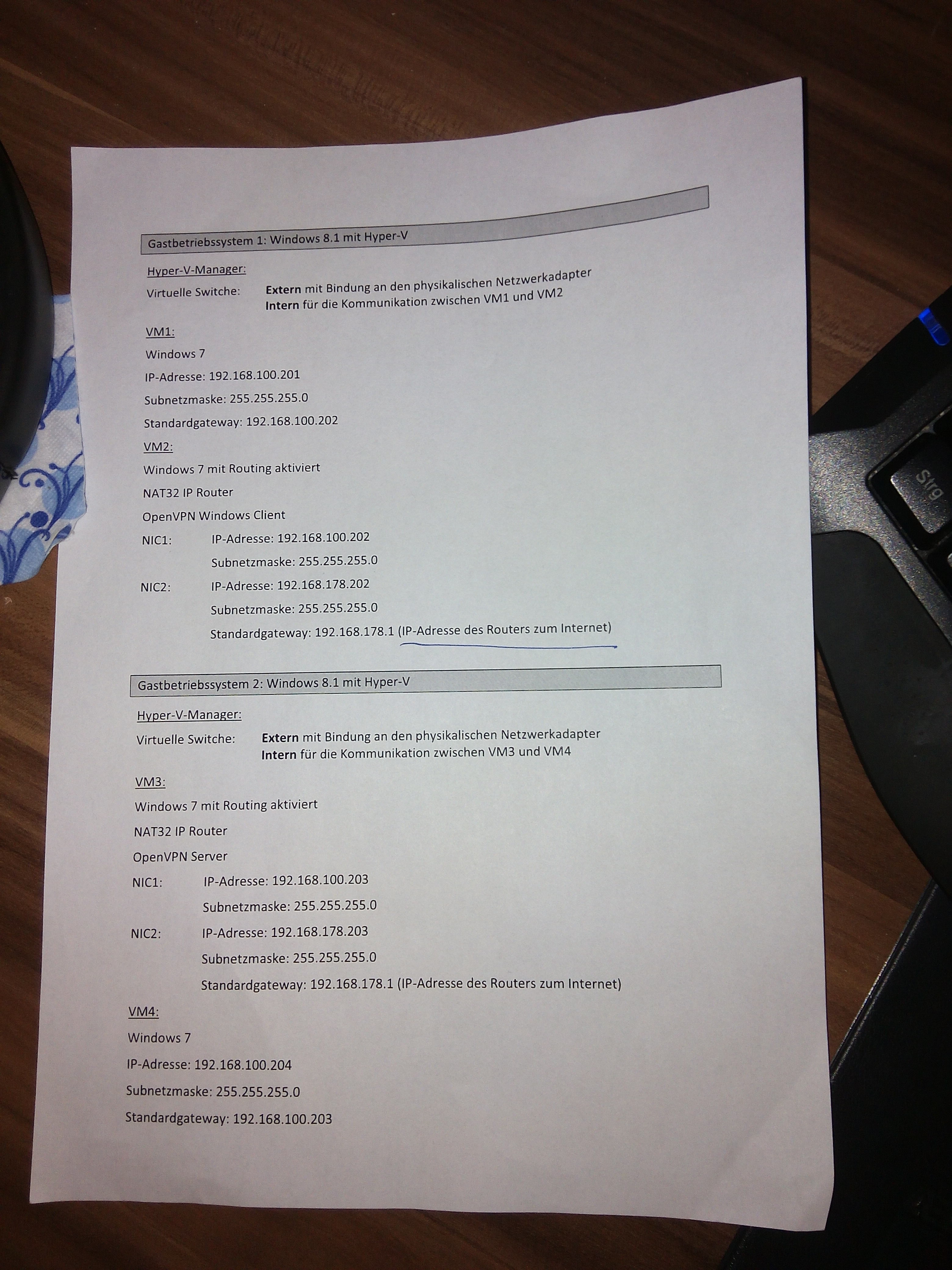

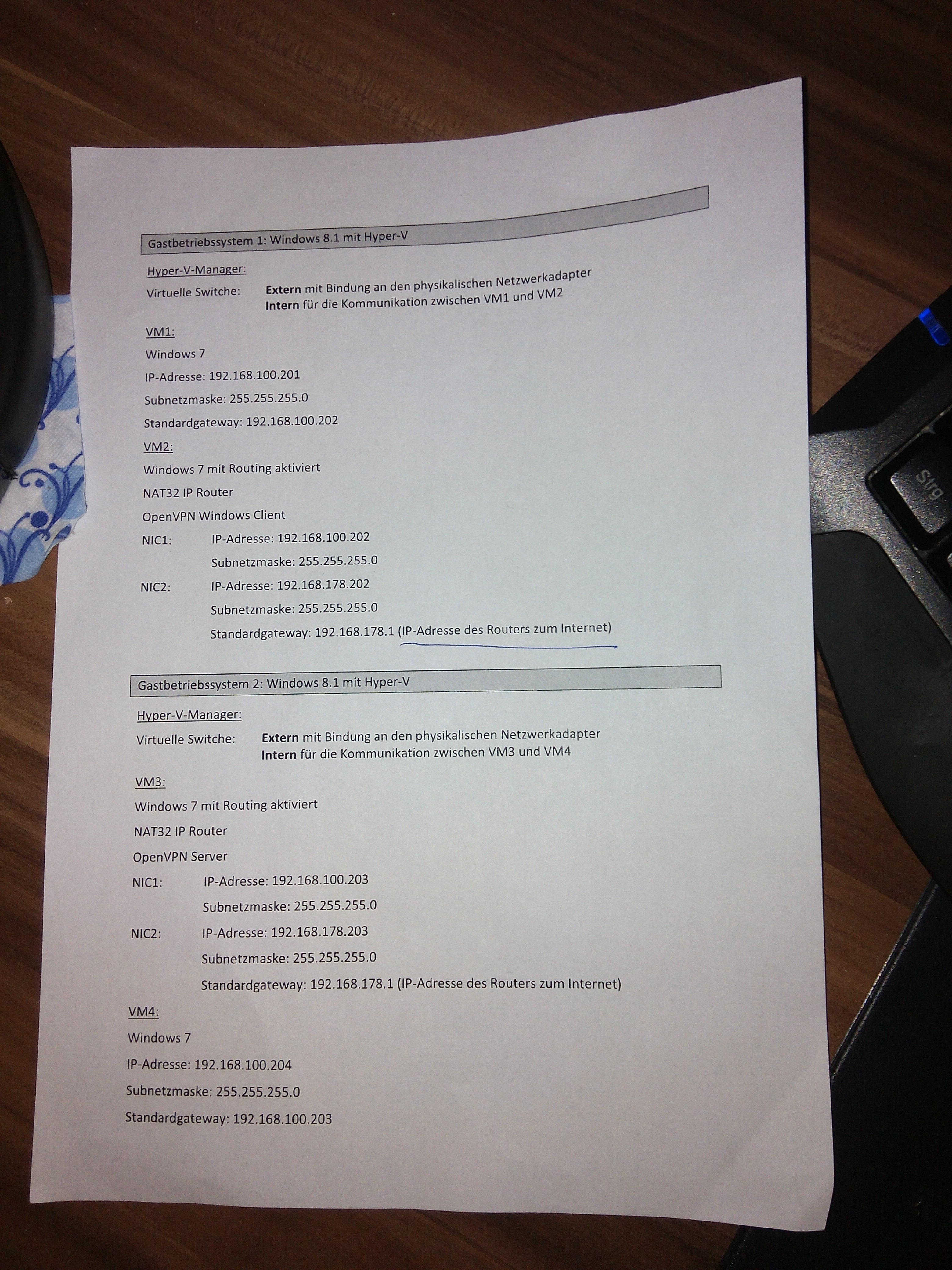

Also das habe ich so abgegeben und da war ein Fehler



:Super!

Jedoch ein kleiner Punkt ist noch da, woran ich leider meckern muss J.

Denken Sie daran, dass die beiden Standorte jeweils ein eigenes IP Netz brauchen!!! Keine fortlaufenden Nummerierungen, sondern 2 unterschiedliche Netze!

Ich denke mal die letzten 2 Sätze werden Ihnen den komplett richtigen Weg weisen!



[kevlar]

Ganz ehrlich, was willst du von uns wissen? Ich kann dir jedenfalls nicht folgen.



[woooooki]

Also ich habe die Aufgabe so bekommen ein Netz zwischen den VM1 und VM4 zu konfigurieren. Dem Auftragsgeber habe ich den oben beigefügten Zettel als Erklärung oder Lösung gesendet. Er meinte dann das beide Standorte jeweils ein eigenes Netz brauchen ... ich habe davon nicht viel Ahnung und wollte fragen ob jemand eine Idee hat welche Netze gemeint sind und welche Nummer. Ich bin total überfragt



[kevlar]

Aktuell hast du an beiden Standorten das Netz 192.168.100.XXX

Geb Standort 1 die 192.168.101.XXX
VM1: 192.168.101.201
VM2: 192.168.101.202
und bei Standort 2 192.168.102.XXX
VM3: 192.168.102.203
VM4: 192.168.102.204

Gilt jeweils für die internen NIC.



[zortem]

Stichwort VLAN.
du kannst das normalerweise in deinem Hypervisor einstellen.



[error]

Moin und Willkommen bei Computerbase.

Schau dir mal ganz genau deine IP-Adressen an und stelle dir folgende Fragen:
- Können die einzelnen Maschinen untereinander kommunizieren?
- Wie funktioniert die Kommunikation im Netzwerk?
- Wie funktioniert ein VPN? Wie ist das Routing beim VPN?
- Können die Maschinen in einem VPN kommunizieren oder nicht?

Dann denke bitte nochmal nach. Du siehst vor lauter Bäumen den Wald nicht.

Wenn du es dann nach 30!!! Minuten nicht hast, schaust du bitte in den Spoiler!

Spoiler

VM1 und VM2 haben das Netz:
192.168.100.0/24
VM3 und VM4 haben das Netz
192.168.100.0/24

Wie soll da das Routing klappen? Alle Anfragen gehen nicht über einen Router/Gateway sondern bleiben im lokalen Netzwerk.

Also brauchst du 2 Netze:
VM1 + VM2: 192.168.100.0/24
VM3 + VM4: 192.168.200.0/24

Die Routen untereinander müssen dann über das VPN gehen.

EDIT: kevlar war schneller



[kevlar]

Hast ja auch mehr geschrieben @error ^^



[woooooki]

Ich danke euch allen für die schnellen Antworten !

Hilfreiches und aktives Forum
