Erster PC-Zusammenbau: Unsicherheit wegen der IO-Blende

[P.ILL]

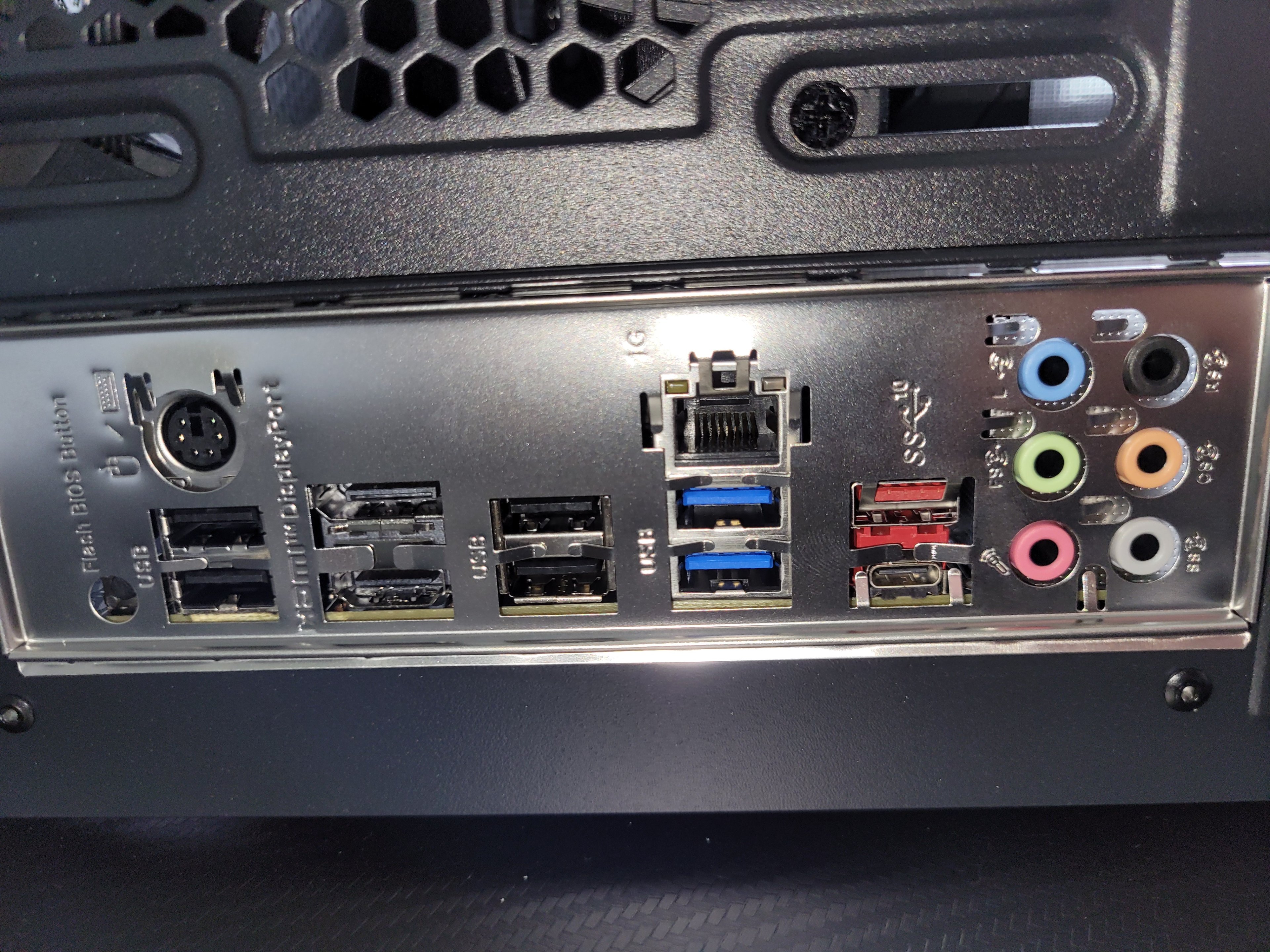

Guten Tag, ich bin gerade dabei meinen ersten PC zu bauen und bin mir ein bisschen unsicher wegen der IO-Blende. WIe in dem Bild hoffentlich erkennbar sitzt eines dieser kleinen "Metallärmchen" in dem mit SS 10 beschrifteten Eingang. Dazu meine Frage soll das so oder hab ich was falsch gemacht beim Einbau?



[Drewkev]

Nein das soll nicht so, die Nase gehört über die Buchse.



[MadDog]

jup, die Nasen VOR Einbau des Mainboards an der Blende nach oben (ins innere des Gehäuses) biegen.



[P.ILL]

okay, danke für die schnellen Antworten hab es jetzt vorher hochgebogen



[jenstv]

Die Nasen ragen in die LAN Buchse und den roten USB. Mainboard wieder raus, hochbiegen Mainboard wieder einbauen und vor! dem festschrauben schauen ob alle Buchsen frei sind.



[tha_mos]

Beim Ethernet-Port (da, wo 1G steht), musst du es auch hochbiegen.



[Bully49]

So wie es aussieht, die Blende wurde nach Einbau der MB montiert und das ist falsch. Erst die Blende und dann die MB ...



[Drewkev]

hab es jetzt vorher hochgebogen

So schnell hast du das Mainboard ausgebaut?



[puri]

Diese Federchen sollen wohl dafür sorgen, dass das Mainboard satt in der Blende sitzt (wegen EMV, etc), müssen also alle innen bleiben..



[P.ILL]

Beim Ethernet-Port (da, wo 1G steht), musst du es auch hochbiegen.

Okay xD Dann habe ich jetzt hoffentlich alles richtig. Habe die Blende vorher eingesetzt wusste aber nicht, dass diese beiden Stellen hochgebogen werden müssen. Und das Mainboard hatte ich schon wieder lose gemacht, da ich mir schon dachte, dass das so nicht richtig aussieht



[TheManneken]

So wie es aussieht, die Blende wurde nach Einbau der MB montiert und das ist falsch. Erst die Blende und dann die MB ...

Ist mir auch aufgefallen, scheint aber so eine Art Folie am Gehäude zu sein (am unteren Rand der Blende)



[Telechinese]

Diese "Laschen!" müssen auf dem Gehäuse der Buchsen aufliegen und dienen dazu, die Blende mit dem Gehäuse zu verbinden >> EMV-Richtlinie 👍
Andernfalls blockieren sie - wie im Bild gut sichtbar - die Ports



[P.ILL]

Ist mir auch aufgefallen, scheint aber so eine Art Folie am Gehäude zu sein (am unteren Rand der Blende)

Nein ist keine Folie, hatte die Blende nur falsch eingesetzt, jetzt ist aber alles gefixt. Nochmals Dankeschön für all die Kommentare, ihr habt mir sehr gut weitergeholfen



[cartridge_case]

Also wie sieht es jetzt - korrigiert - aus?



[Intruder]

Habe die Blende vorher eingesetzt wusste aber nicht, dass diese beiden Stellen hochgebogen werden müssen.

man muss auch nichts "hochbiegen" sondern nur das Mainboard mit dem richtigen Winkel ins Gehäuse legen und einbauen 😁 viele halten das Board nur rein und schieben es Richtung IO/Shield und dann passiert sowas.

Mitterweile gibt es ja Boards, wo das IO/Shield schon fest montiert ist. Macht die Sache eindeutig einfacher



[frazzlerunning]

bin mir ein bisschen unsicher wegen der IO-Blende.

Ist mir damals bei meinem ersten eigenen PC auch passiert. Beim zweiten hab ich dann ein Motherboard mit integriertem IO-Shield geachtet.



[P.ILL]

Also wie sieht es jetzt - korrigiert - aus?

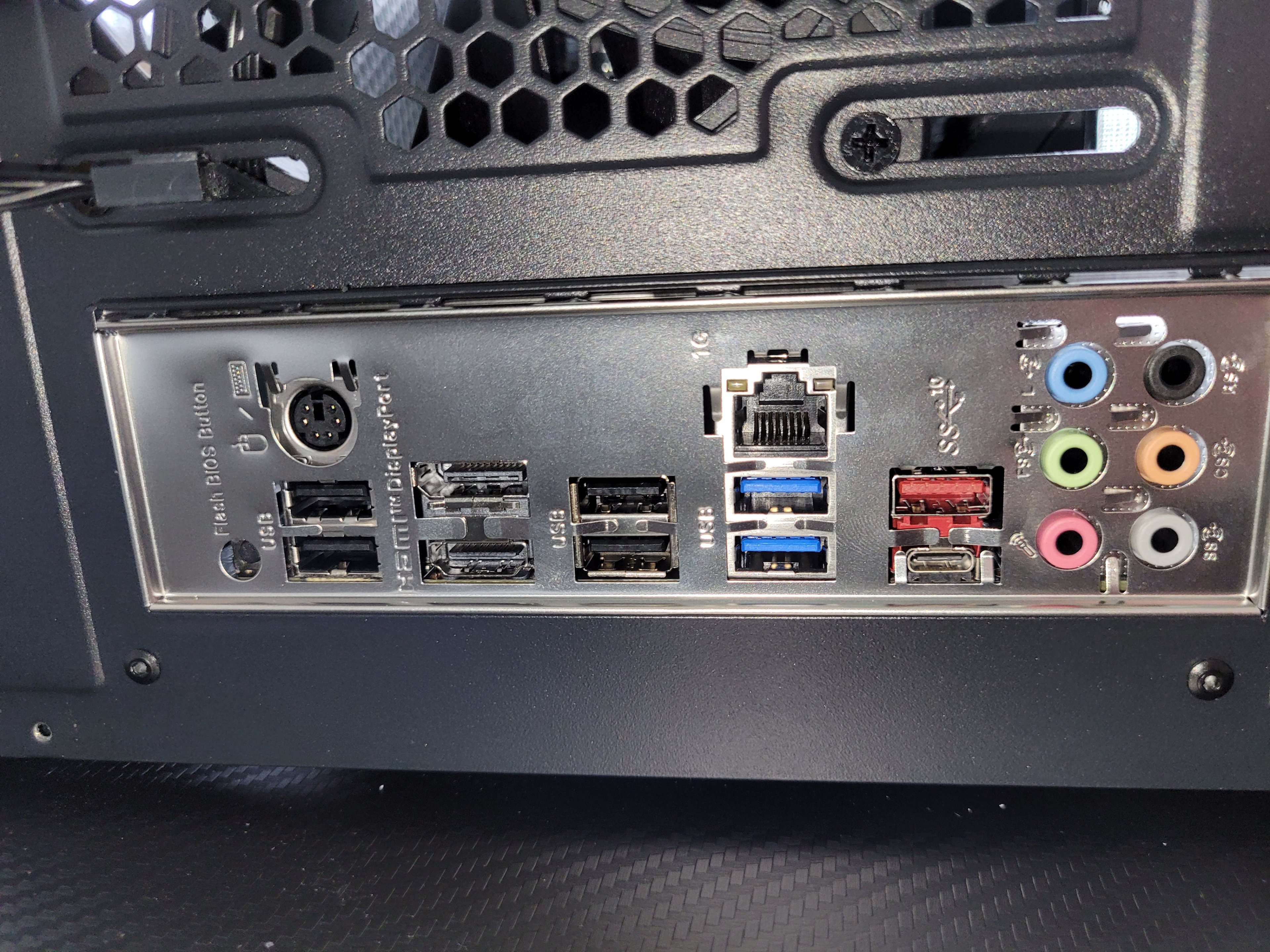

So sieht es jetzt aus



[Intruder]

was ich persönlich lustig finde ist, das @P.ILL die identischen "Fehler" hat, wie sie in diesem Thread beschrieben sind. Vom IO/Shield her zu urteilen könnte es sich um selbe Board handeln 😁 ulkige Zufälle gibt es...

Mainboard Einbau, Nasen an Blende

wenn es sich um das identische Board handelt, könnte es sein das dieses IO/Shield nur schlecht vom Werk her vor gebogen war?



[cartridge_case]

Mainboard Einbau, Nasen an Blende

Da wurde wohl die Suche nicht benutzt!



[Intruder]

Da wurde wohl die Suche nicht benutzt!

ich suche niemals nicht!!!!!!!!!!!!!!!!!!!!!

aber ich finde die unmöglichsten Dinge dabei 🤪
