Externes NVMe Gehäuse sehr langsam

Crys

Lt. Commander
Registriert
Apr. 2009
Beiträge
1.651
Hallo miteinander,

ich habe ein Raidsonic Icy Box IB-1817MCT-C31 Adapter (A/M-Type m.2) erworben und dort mein "Samsung 970 EVO Plus 1TB" und "WD Blue SN580 1TB" getestet.

Intern verbaut haben die SSDs Schreibraten von 4000MB/s, im Gehäuse nur 13-30MB/s:


An den USB-Anschlüssen liegt dies aber nicht. Ich habe microSD Karten getestet, die an denselben Anschlüssen 240MB/s Schreibrate haben. Getestet habe ich an 4 Geräten (Desktop, Lenovo X1 Laptop, Surface Pro Laptop, Surface Pro Tablet) unter Win11/10, Ubuntu 22 und Mint. Überall bei min. USB3 Anschlüssen, überall exakt dieselben langsamen Ergebnisse.

Auf dem Gehäuse ist die neueste Firmware.
Laut Hersteller sind aber bis zu 10 GBit möglich.
Ich erwarte keine GB/s, aber über 100MB/s hätte ich schon erwartet.

Ist das Gehäuse defekt?

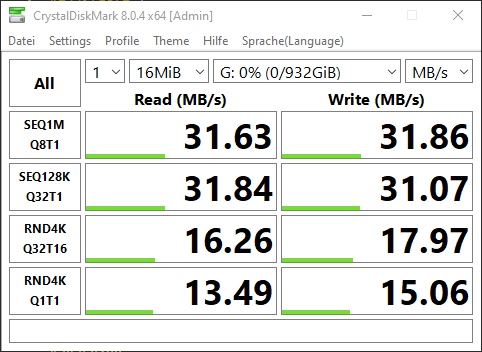

Anhänge

  • 1713359224379.png
    22,2 KB · Aufrufe: 111
Zuletzt bearbeitet:
Anderes USB Kabel ausprobiert?

  • Gefällt mir
Reaktionen: Crys
Ggf auch nochmal mit nem anderen USB C Kabel probieren.

  • Gefällt mir
Reaktionen: Crys
Das sieht extrem nach USB2.0 - Geschwindigkeit aus. Wo steckt die SSD (Front-USB?) Wie ist es angesteckt? USB-C auf USB-A oder direkt mit USB-C? Kannst du ein anderes Kabel testen?

  • Gefällt mir
Reaktionen: Nero FX und Crys
Schatho schrieb:
Anderes USB Kabel ausprobiert?
Fujiyama schrieb:
Ggf auch nochmal mit nem anderen USB C Kabel probieren.
Ich habe 4 verschiedene USB-C auf USB-C Kabel und 3 USB-C auf USB-A Kabel verwendet. Überall kein Unterschied.

Das originale Kabel, Kabel von Aukey, von der GoPro, von DJI, Logitech und noname.

Wird die USB-Geschwindigkeit angezeigt, wenn das Teil angesteckt ist?
Ich würde das Leergehäuse wieder zurückschicken, wenn es nicht besser wird.

  • Gefällt mir
Reaktionen: Crys
cruse schrieb:
Mach mal mehr als 16MiB.
Ich nehme das wenigstens 1 Gb, bei der Größe würde ich auf 10Gb hochgehen

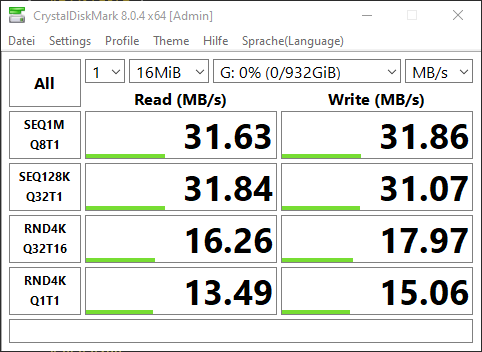

Ich habe mal das Bild getauscht 😉
Ich habe auch nicht nur mit CrystalDiskMark getestet, auch mit KDiskMark und direkt mit dd.
Ergänzung ()

wahli schrieb:
Wird die USB-Geschwindigkeit angezeigt, wenn das Teil angesteckt ist?
Wo kann man das sehen?

@Crys
dreh mal einen der USB-C-Stecker am Anschlußkabel um 180°, dann den nächsten usw.

entest schrieb:

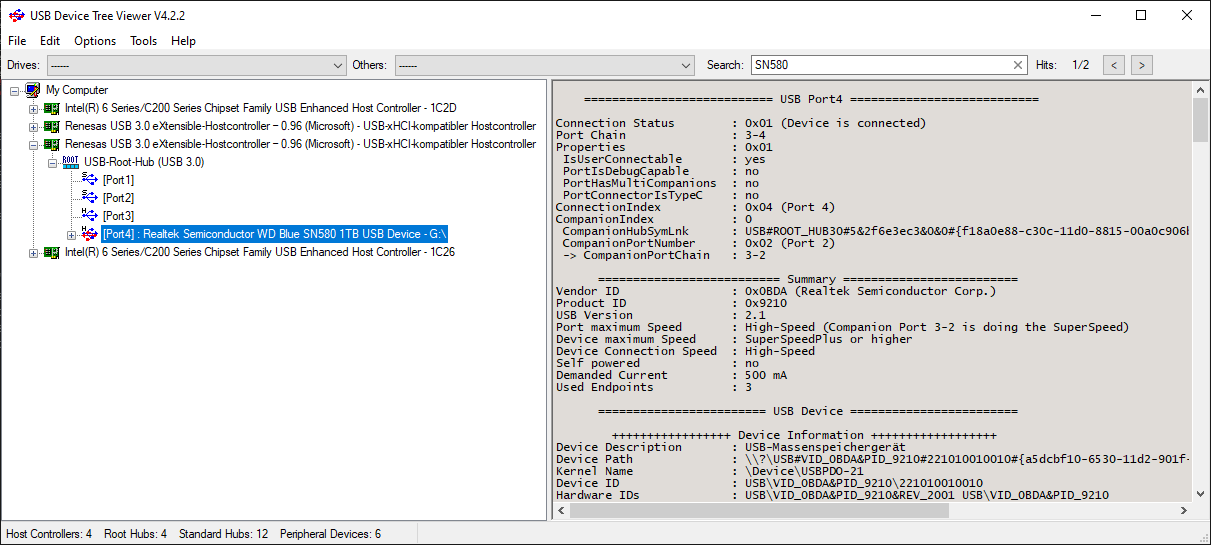

Kannst du hier einen Screenshot machen?


Code:
    =========================== USB Port4 ===========================

Connection Status        : 0x01 (Device is connected)
Port Chain               : 3-4
Properties               : 0x01
 IsUserConnectable       : yes
 PortIsDebugCapable      : no
 PortHasMultiCompanions  : no
 PortConnectorIsTypeC    : no
ConnectionIndex          : 0x04 (Port 4)
CompanionIndex           : 0
 CompanionHubSymLnk      : USB#ROOT_HUB30#5&2f6e3ec3&0&0#{f18a0e88-c30c-11d0-8815-00a0c906bed8}
 CompanionPortNumber     : 0x02 (Port 2)
 -> CompanionPortChain   : 3-2

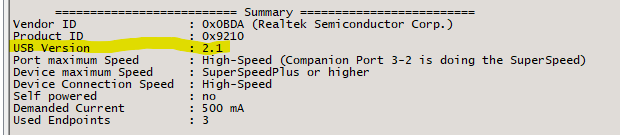

      ========================== Summary =========================
Vendor ID                : 0x0BDA (Realtek Semiconductor Corp.)
Product ID               : 0x9210
USB Version              : 2.1
Port maximum Speed       : High-Speed (Companion Port 3-2 is doing the SuperSpeed)
Device maximum Speed     : SuperSpeedPlus or higher
Device Connection Speed  : High-Speed
Self powered             : no
Demanded Current         : 500 mA
Used Endpoints           : 3

      ======================== USB Device ========================

        +++++++++++++++++ Device Information ++++++++++++++++++
Device Description       : USB-Massenspeichergerät
Device Path              : \\?\USB#VID_0BDA&PID_9210#221010010010#{a5dcbf10-6530-11d2-901f-00c04fb951ed} (GUID_DEVINTERFACE_USB_DEVICE)
Kernel Name              : \Device\USBPDO-21
Device ID                : USB\VID_0BDA&PID_9210\221010010010
Hardware IDs             : USB\VID_0BDA&PID_9210&REV_2001 USB\VID_0BDA&PID_9210
Driver KeyName           : {36fc9e60-c465-11cf-8056-444553540000}\0084 (GUID_DEVCLASS_USB)
Driver                   : \SystemRoot\System32\drivers\USBSTOR.SYS (Version: 10.0.19041.3636  Date: 2023-10-31  Company: Microsoft Corporation)
Driver Inf               : C:\Windows\inf\usbstor.inf
Legacy BusType           : PNPBus
Class                    : USB
Class GUID               : {36fc9e60-c465-11cf-8056-444553540000} (GUID_DEVCLASS_USB)
Service                  : USBSTOR
Enumerator               : USB
Location Info            : Port_#0004.Hub_#0003
Address                  : 4
Location IDs             : PCIROOT(0)#PCI(1C01)#PCI(0000)#USBROOT(0)#USB(4), ACPI(_SB_)#ACPI(PCI0)#ACPI(RP02)#ACPI(PXSX)#USBROOT(0)#USB(4)
Container ID             : {9c33a2bd-7700-5f76-9286-e7fe79ad4d95}
Manufacturer Info        : Kompatibles USB-Speichergerät
Capabilities             : 0x94 (Removable, UniqueID, SurpriseRemovalOK)
Status                   : 0x0180600A (DN_DRIVER_LOADED, DN_STARTED, DN_DISABLEABLE, DN_REMOVABLE, DN_NT_ENUMERATOR, DN_NT_DRIVER)
Problem Code             : 0
Address                  : 4
Power State              : D0 (supported: D0, D2, D3, wake from D0, wake from D2)

        +++++++++++++++++ Registry USB Flags +++++++++++++++++
HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\usbflags\0BDA92102001
 osvc                    : REG_BINARY 00 00

        ---------------- Connection Information ---------------
Connection Index         : 0x04 (Port 4)
Connection Status        : 0x01 (DeviceConnected)
Current Config Value     : 0x01 (Configuration 1)
Device Address           : 0x01 (1)
Is Hub                   : 0x00 (no)
Device Bus Speed         : 0x02 (High-Speed)
Number of open Pipes     : 0x02 (2 pipes to data endpoints)
Pipe[0]                  : EndpointID=1  Direction=IN   ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Pipe[1]                  : EndpointID=2  Direction=OUT  ScheduleOffset=0  Type=Bulk  wMaxPacketSize=0x200   bInterval=0
Data (HexDump)           : 04 00 00 00 12 01 10 02 00 00 00 40 DA 0B 10 92   ...........@....
                           01 20 01 02 03 01 01 02 00 01 00 02 00 00 00 01   . ..............
                           00 00 00 07 05 81 02 00 02 00 00 00 00 00 07 05   ................
                           02 02 00 02 00 00 00 00 00                        .........

        --------------- Connection Information V2 -------------
Connection Index         : 0x04 (4)
Length                   : 0x10 (16 bytes)
SupportedUsbProtocols    : 0x03
 Usb110                  : 1 (yes, port supports USB 1.1)
 Usb200                  : 1 (yes, port supports USB 2.0)
 Usb300                  : 0 (no, port not supports USB 3.0) -> but Companion Port 3-2 does
 ReservedMBZ             : 0x00
Flags                    : 0x0A
 DevIsOpAtSsOrHigher     : 0 (Device is not operating at SuperSpeed or higher)
 DevIsSsCapOrHigher      : 1 (Device is SuperSpeed capable or higher)
 DevIsOpAtSsPlusOrHigher : 0 (Device is not operating at SuperSpeedPlus or higher)
 DevIsSsPlusCapOrHigher  : 1 (Device is SuperSpeedPlus capable or higher)
 ReservedMBZ             : 0x00
Data (HexDump)           : 04 00 00 00 10 00 00 00 03 00 00 00 0A 00 00 00   ................

    ---------------------- Device Descriptor ----------------------
bLength                  : 0x12 (18 bytes)
bDescriptorType          : 0x01 (Device Descriptor)
bcdUSB                   : 0x210 (USB Version 2.1)
bDeviceClass             : 0x00 (defined by the interface descriptors)
bDeviceSubClass          : 0x00
bDeviceProtocol          : 0x00
bMaxPacketSize0          : 0x40 (64 bytes)
idVendor                 : 0x0BDA (Realtek Semiconductor Corp.)
idProduct                : 0x9210
bcdDevice                : 0x2001
iManufacturer            : 0x01 (String Descriptor 1)
 Language 0x0409         : "Realtek"
iProduct                 : 0x02 (String Descriptor 2)
 Language 0x0409         : "USB 3.2 Gen2x1 Storage Device"
iSerialNumber            : 0x03 (String Descriptor 3)
 Language 0x0409         : "221010010010"
bNumConfigurations       : 0x01 (1 Configuration)
Data (HexDump)           : 12 01 10 02 00 00 00 40 DA 0B 10 92 01 20 01 02   .......@..... ..
                           03 01                                             ..

    ------------------ Configuration Descriptor -------------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x02 (Configuration Descriptor)
wTotalLength             : 0x0020 (32 bytes)
bNumInterfaces           : 0x01 (1 Interface)
bConfigurationValue      : 0x01 (Configuration 1)
iConfiguration           : 0x00 (No String Descriptor)
bmAttributes             : 0x80
 D7: Reserved, set 1     : 0x01
 D6: Self Powered        : 0x00 (no)
 D5: Remote Wakeup       : 0x00 (no)
 D4..0: Reserved, set 0  : 0x00
MaxPower                 : 0xFA (500 mA)

Data (HexDump)           : 09 02 20 00 01 01 00 80 FA 09 04 00 00 02 08 06   .. .............
                           50 00 07 05 81 02 00 02 00 07 05 02 02 00 02 00   P...............

        ---------------- Interface Descriptor -----------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x04 (Interface Descriptor)
bInterfaceNumber         : 0x00 (Interface 0)
bAlternateSetting        : 0x00
bNumEndpoints            : 0x02 (2 Endpoints)
bInterfaceClass          : 0x08 (Mass Storage)
bInterfaceSubClass       : 0x06 (SCSI transparent command set)
bInterfaceProtocol       : 0x50 (Bulk-Only Transport)
iInterface               : 0x00 (No String Descriptor)
Data (HexDump)           : 09 04 00 00 02 08 06 50 00                        .......P.

        ----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x81 (Direction=IN EndpointID=1)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0200 (max 512 bytes)
bInterval                : 0x00 (never NAKs)
Data (HexDump)           : 07 05 81 02 00 02 00                              .......

        ----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x02 (Direction=OUT EndpointID=2)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0200 (max 512 bytes)
bInterval                : 0x00 (never NAKs)
Data (HexDump)           : 07 05 02 02 00 02 00                              .......

    --------- Device Qualifier Descriptor (for Full-Speed) --------
bLength                  : 0x0A (10 bytes)
bDescriptorType          : 0x06 (Device_qualifier Descriptor)
bcdUSB                   : 0x210 (USB Version 2.10)
bDeviceClass             : 0x00 (defined by the interface descriptors)
bDeviceSubClass          : 0x00
bDeviceProtocol          : 0x00
bMaxPacketSize0          : 0x40 (64 Bytes)
bNumConfigurations       : 0x01 (1 other-speed configuration)
bReserved                : 0x00
Data (HexDump)           : 0A 06 10 02 00 00 00 40 01 00                     .......@..

    ------------ Other Speed Configuration Descriptor -------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x07 (Other_speed_configuration Descriptor)
wTotalLength             : 0x0020 (32 bytes)
bNumInterfaces           : 0x01 (1 Interface)
bConfigurationValue      : 0x01 (Configuration 1)
iConfiguration           : 0x00 (No String Descriptor)
bmAttributes             : 0x80
 D7: Reserved, set 1     : 0x01
 D6: Self Powered        : 0x00 (no)
 D5: Remote Wakeup       : 0x00 (no)
 D4..0: Reserved, set 0  : 0x00
MaxPower                 : 0xFA (500 mA)

Data (HexDump)           : 09 07 20 00 01 01 00 80 FA 09 04 00 00 02 08 06   .. .............
                           50 00 07 05 81 02 40 00 00 07 05 02 02 40 00 00   P.....@......@..

        ---------------- Interface Descriptor -----------------
bLength                  : 0x09 (9 bytes)
bDescriptorType          : 0x04 (Interface Descriptor)
bInterfaceNumber         : 0x00 (Interface 0)
bAlternateSetting        : 0x00
bNumEndpoints            : 0x02 (2 Endpoints)
bInterfaceClass          : 0x08 (Mass Storage)
bInterfaceSubClass       : 0x06 (SCSI transparent command set)
bInterfaceProtocol       : 0x50 (Bulk-Only Transport)
iInterface               : 0x00 (No String Descriptor)
Data (HexDump)           : 09 04 00 00 02 08 06 50 00                        .......P.

        ----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x81 (Direction=IN EndpointID=1)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0040 (64 bytes)
bInterval                : 0x00 (ignored)
Data (HexDump)           : 07 05 81 02 40 00 00                              ....@..

        ----------------- Endpoint Descriptor -----------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x05 (Endpoint Descriptor)
bEndpointAddress         : 0x02 (Direction=OUT EndpointID=2)
bmAttributes             : 0x02 (TransferType=Bulk)
wMaxPacketSize           : 0x0040 (64 bytes)
bInterval                : 0x00 (ignored)
Data (HexDump)           : 07 05 02 02 40 00 00                              ....@..

      ---------- Binary Object Store (BOS) Descriptor -----------
bLength                  : 0x05 (5 bytes)
bDescriptorType          : 0x0F (Binary Object Store)
wTotalLength             : 0x002A (42 bytes)
bNumDeviceCaps           : 0x03
Data (HexDump)           : 05 0F 2A 00 03                                    ..*..

        ------------- USB 2.0 Extension Descriptor ------------
bLength                  : 0x07 (7 bytes)
bDescriptorType          : 0x10 (Device Capability Descriptor)
bDevCapabilityType       : 0x02 (USB 2.0 Extension)
bmAttributes             : 0x06
 LPMCapable              : 1 (Link Power Management protocol is supported)
 BESLAndAlternateHIRD    : 1 (BESL & Alternate HIRD definitions are supported)
 BaselineBESLValid       : 0 (not valid)
 DeepBESLValid           : 0 (not valid)
 BaselineBESL            : 0
 DeepBESL                : 0
Data (HexDump)           : 07 10 02 06 00 00 00                              .......

        ----- SuperSpeed USB Device Capability Descriptor -----
bLength                  : 0x0A (10 bytes)
bDescriptorType          : 0x10 (Device Capability Descriptor)
bDevCapabilityType       : 0x03 (SuperSpeed USB Device Capability)
bmAttributes             : 0x00
 Bit 0 Reserved          : 0x00
 Bit 1 LTM Capable       : 0x00 (no)
 Bit 7:2 Reserved        : 0x00
wSpeedsSupported         : 0x0E (Full-Speed, High-Speed, SuperSpeed)
bFunctionalitySupport    : 0x01 (lowest speed with all the functionality is 'Full-Speed')
bU1DevExitLat            : 0x0A   (less than 10 µs)
wU2DevExitLat            : 0x07FF (less than 2047 µs)
Data (HexDump)           : 0A 10 03 00 0E 00 01 0A FF 07                     ..........

        --------- SuperSpeedPlus USB Device Capability --------
bLength                  : 0x14 (20 bytes)
bDescriptorType          : 0x10 (Device Capability Descriptor)
bDevCapabilityType       : 0x0A (SUPERSPEED_PLUS)
bReserved                : 0x00
bmAttributes             : 0x00000001
 Bit 4:0 SSAC            : 0x01 (2 Sublink Speed Attributes)
 Bit 8:5 SSIC            : 0x00 (1 Sublink Speed ID)
wFunctionalitySupport    : 0x1100
 Bit 3:0 SSID            : 0x00 (0)
 Bit 7:4 Reserved        : 0x00 (0)
 Bit 11:8 Min Rx Lanes   : 0x01 (1)
 Bit 15:12 Min Tx Lanes  : 0x01 (1)
wReserved                : 0x00
bmSublinkSpeedAttr0      : 0x000A4030
 Bit 3:0 SSID            : 0x00 (Sublink Speed Attribute ID 0)
 Bit 5:4 LSE             : 0x03 (Lane Speed Exponent is 9 -> Gbit/s)
 Bit 7:6 ST              : 0x00 (Symmetric, Receive Mode)
 Bit 13:8 Reserved       : 0x00
 Bit 15:14 LP            : 0x01 (SuperSpeedPlus)
 Bit 31:16 LSM           : 0x000A (Lane Speed Mantissa is 10)
bmSublinkSpeedAttr1      : 0x000A40B0
 Bit 3:0 SSID            : 0x00 (Sublink Speed Attribute ID 0)
 Bit 5:4 LSE             : 0x03 (Lane Speed Exponent is 9 -> Gbit/s)
 Bit 7:6 ST              : 0x02 (Symmetric, Transmit Mode)
 Bit 13:8 Reserved       : 0x00
 Bit 15:14 LP            : 0x01 (SuperSpeedPlus)
 Bit 31:16 LSM           : 0x000A (Lane Speed Mantissa is 10)
-> max Rx Speed          : 10 Gbit/s
-> max Tx Speed          : 10 Gbit/s

      -------------------- String Descriptors -------------------
             ------ String Descriptor 0 ------
bLength                  : 0x04 (4 bytes)
bDescriptorType          : 0x03 (String Descriptor)
Language ID[0]           : 0x0409 (English - United States)
Data (HexDump)           : 04 03 09 04                                       ....
             ------ String Descriptor 1 ------
bLength                  : 0x10 (16 bytes)
bDescriptorType          : 0x03 (String Descriptor)
Language 0x0409          : "Realtek"
Data (HexDump)           : 10 03 52 00 65 00 61 00 6C 00 74 00 65 00 6B 00   ..R.e.a.l.t.e.k.
             ------ String Descriptor 2 ------
bLength                  : 0x3C (60 bytes)
bDescriptorType          : 0x03 (String Descriptor)
Language 0x0409          : "USB 3.2 Gen2x1 Storage Device"
Data (HexDump)           : 3C 03 55 00 53 00 42 00 20 00 33 00 2E 00 32 00   <.U.S.B. .3...2.
                           20 00 47 00 65 00 6E 00 32 00 78 00 31 00 20 00    .G.e.n.2.x.1. .
                           53 00 74 00 6F 00 72 00 61 00 67 00 65 00 20 00   S.t.o.r.a.g.e. .
                           44 00 65 00 76 00 69 00 63 00 65 00               D.e.v.i.c.e.
             ------ String Descriptor 3 ------
bLength                  : 0x1A (26 bytes)
bDescriptorType          : 0x03 (String Descriptor)
Language 0x0409          : "221010010010"
Data (HexDump)           : 1A 03 32 00 32 00 31 00 30 00 31 00 30 00 30 00   ..2.2.1.0.1.0.0.
                           31 00 30 00 30 00 31 00 30 00                     1.0.0.1.0.

@Crys Da sieht man schön das "H" für High-Speed also USB2 statt "S" für Superspeed.

  • Gefällt mir
Reaktionen: Crys und wahli
Ich bin mir nicht ganz sicher, aber vermutlich sieht man die USB-Geschwindigkeit hier:


Mit HWINFO sollte man es auch sehen --> klick

  • Gefällt mir
Reaktionen: Crys und entest
@wahli Genau, ist nur USB2. @Crys Hast du noch einen anderen Rechner? Sonst würde ich das Gehäuse zurückschicken und mir ein anderes holen.

  • Gefällt mir
Reaktionen: Crys und wahli
entest schrieb:
@Crys Da sieht man schön das "H" für High-Speed also USB2 statt "S" für Superspeed.
Interessant. Wenn ich meinen USB3 Flash-Stick im selben Port hier einstecke, dann wird an der selben Stelle USB Version : 3.0 angezeigt
Ergänzung ()

entest schrieb:
@Crys Hast du noch einen anderen Rechner?
Rechner, viele. Habe ja oben die Geräte gelistet, auf denen ich das schon probiert habe 😉


... dann wird das Gehäuse wohl falsch erkannt. Super :skull_alt:

@Crys Oh, überlesen, sorry. Ja, wenn es sich überall so verhält dürfte das Gehäuse etwas haben. Sonst hätte ich darauf getippt das der verwendete Chip gerade bei deinem Board nicht richtig mag.

  • Gefällt mir
Reaktionen: Crys
Zurück
Oben
