Habe auch so gemacht. Auch die Gummidämpfer sind dran. Nur hätte ich gerne (was wohl normal wäre) mit 4 Schrauben diese Festplatten befestigt.
Festplatten haben unterschiedliche Schraubenplatzierungen?
- Ersteller Neuling_PC
- Erstellt am
Um das Thema abzuschließen:
Das ist ein Träger aus dem define R6.
Drunter ist eine WD Red Plus 8TB
Das ist auch die einzige Platte, welche ich in meinem Fundus habe (und nicht verbaut ist), welche überhaupt die 3. Lochreihe besetz hat. Die anderen haben alle nur die 1. und 2. Reihe...

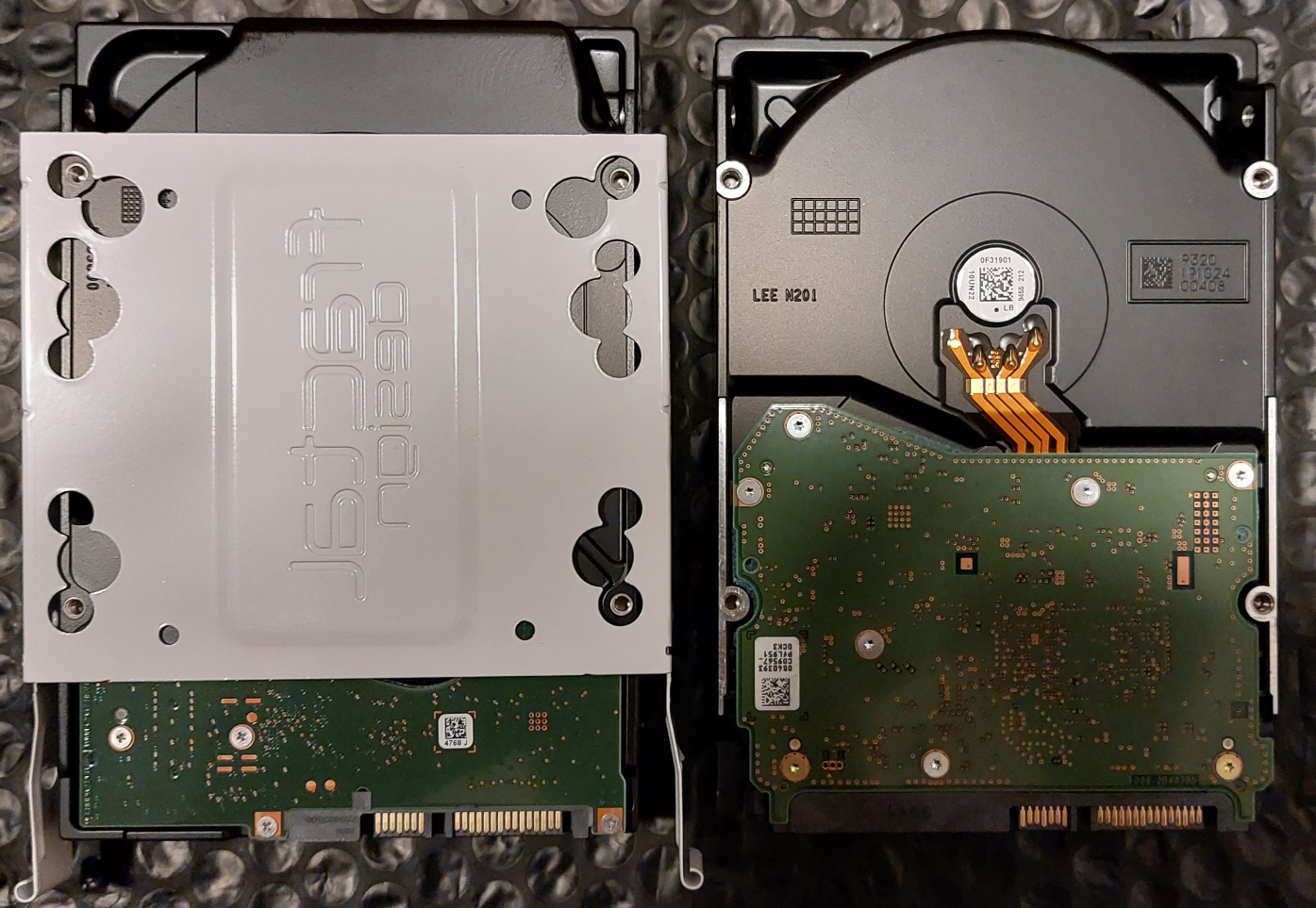

Das ist ein Träger aus dem define R6.
Drunter ist eine WD Red Plus 8TB
Das ist auch die einzige Platte, welche ich in meinem Fundus habe (und nicht verbaut ist), welche überhaupt die 3. Lochreihe besetz hat. Die anderen haben alle nur die 1. und 2. Reihe...
Wie gesagt. An der Unterseite findest du hauptsächlich nur 2 Lochreihen. Aber es gibt viele mit Hinten+Mitte und auch einigermaßen viele mit Hinten+VorneK-551 schrieb:
(Ich definiere Hinten als bei den Anschlüssen (unten im Bild) und Vorne wo keine Anschlüsse sind)
Und wie man hier fast direkt sehen kann, sind die mittleren Löcher meist sehr nahe an den Plattern, weshalb die evtl vermieden werden. Insbesondere wenn viele Platter drin sind.
Um auf diese Frage noch zu antworten:Neuling_PC schrieb:
Wie es im den Spezifikationen zum SFF-8301 steht und auch Toshiba selbst in dem von mir geposteten Link (Beitrag #14) beantwortete, ist der Standart recht flexibel.
Die erst Reihe Verschraubungen an der Unterseite (von Anschluss her gesehen) ist Pflicht. Dann muss nur entweder die zweite oder dritte Reihe vorhanden sein. Alle drei Positionen sind auch erlaubt...
Quelle: SFF-8301 (Absatz 3.1)
Fusionator
Commodore
- Registriert
- Juni 2020
- Beiträge
- 4.663
Ist das Problem jetzt eigentlich gelöst und reden wir wirklich vom Fractal Define R5?
Ich habe das gleich Gehäuse und da passen alle greifbaren Platten in die Halterungen rein.
Die Toshiba sieht der WD140EDFZ ziemlich ähnlich (wenn nicht sogar gleich) von den Lochabständen aus.
Die dürfte vom Aufbau doch größtenteils einer WD/HGST Platte entsprechen.
Ich habe das gleich Gehäuse und da passen alle greifbaren Platten in die Halterungen rein.
Die Toshiba sieht der WD140EDFZ ziemlich ähnlich (wenn nicht sogar gleich) von den Lochabständen aus.
Die dürfte vom Aufbau doch größtenteils einer WD/HGST Platte entsprechen.
Ob das Problem gelöst ist, weis ich nicht, aber ja wir reden vom R5.
Die Abstände der Löcher in den HDDs sind ALLE gleich! Aber eben in drei Reihen und nur die erste (vom Anschluss her) ist laut Standard Pflicht! Bei den anderen beiden gilt Entweder oder. (siehe Beitrag #24)
Der TE hat eine Festplatte mit den Verschraubungen an der dritten Reihe Schraublöchern.
Die Halter des Define R5 bieten aber nur Verschraubungen der ersten Beiden Reihen (siehe Beitrag #4)
Somit hat dieser nur das Problem, das die o.g. HDD nur mit zwei Schrauben (1. Reihe) befestigt werden kann)
Als Hinweis von anderen (auch von mir) kam, dass u.A. die Halter des R6 und Meshify alle 6 Löcher unterstützten...
Dann hast du nur HDDs mit den ersten beiden Lochreihen.Fusionator schrieb:
Die Abstände der Löcher in den HDDs sind ALLE gleich! Aber eben in drei Reihen und nur die erste (vom Anschluss her) ist laut Standard Pflicht! Bei den anderen beiden gilt Entweder oder. (siehe Beitrag #24)
Der TE hat eine Festplatte mit den Verschraubungen an der dritten Reihe Schraublöchern.
Die Halter des Define R5 bieten aber nur Verschraubungen der ersten Beiden Reihen (siehe Beitrag #4)
Somit hat dieser nur das Problem, das die o.g. HDD nur mit zwei Schrauben (1. Reihe) befestigt werden kann)
Als Hinweis von anderen (auch von mir) kam, dass u.A. die Halter des R6 und Meshify alle 6 Löcher unterstützten...
Fusionator
Commodore
- Registriert
- Juni 2020
- Beiträge
- 4.663
Ok, die Links habe ich mir jetzt auch mal angeschaut. Jetzt ist das klar mit den Lochabständen und Positionen 👍
Da wir aber vom Define R5 reden, hier mal zwei Bilder um alle Zweifel auszuräumen:
v.l.n.r
Exos X16, Exos 7E8, HGST Ultrastar 7K6000 (ähnlich einer WD Gold z.B.); WD140EMFZ
Also sollte doch die Toshiba des TE die gleichen Lochabstände wie Exos X16 und WD140EMFZ haben
Und siehe da; der Halter passt ja doch
Nach dem Überfliegen des Threads dachte ich kurz, ich habe mit dem Gehäuse einen Griff ins Klo gemacht. Deshalb mal schnell einen Halter probiert und ☺
@Neuling_PC
Wo liegt jetzt das eigentliche Problem. gibt es Gehäuse mit anderen Haltern?
R6 habe ich auch. Geiles Gehäuse und das mit den Haltern kann ich bestätigen.K-551 schrieb:

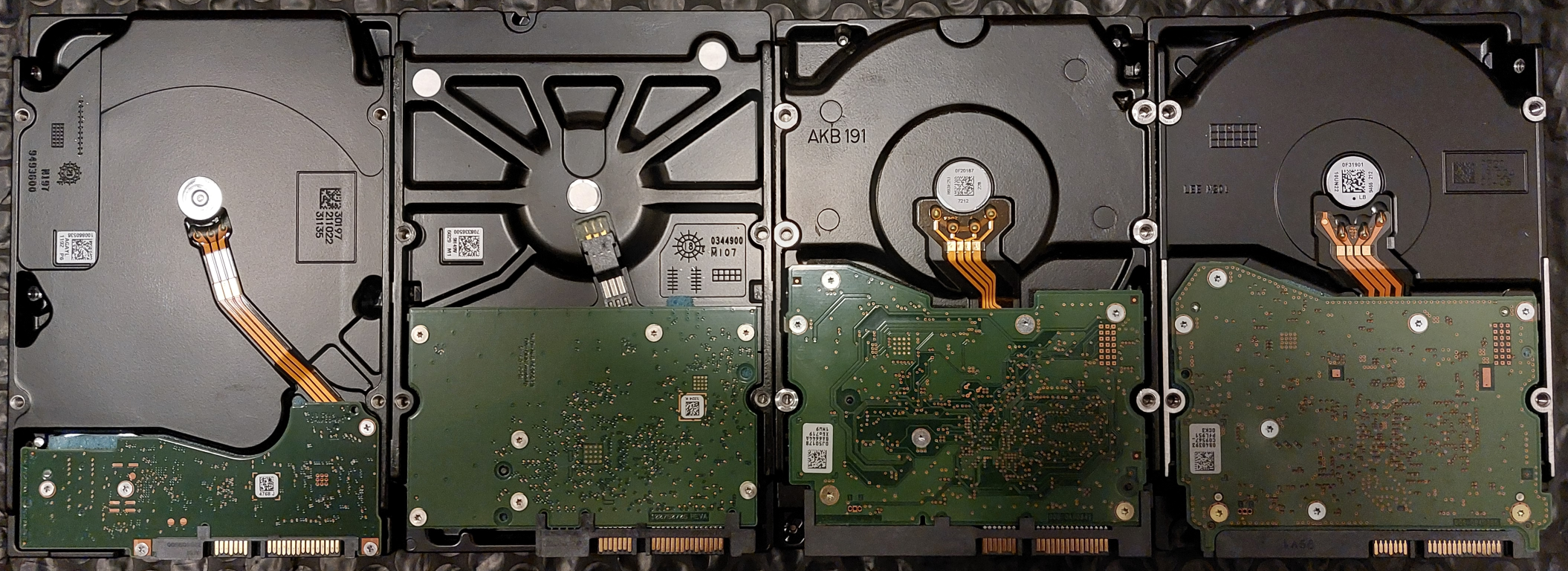

Da wir aber vom Define R5 reden, hier mal zwei Bilder um alle Zweifel auszuräumen:
v.l.n.r
Exos X16, Exos 7E8, HGST Ultrastar 7K6000 (ähnlich einer WD Gold z.B.); WD140EMFZ
Also sollte doch die Toshiba des TE die gleichen Lochabstände wie Exos X16 und WD140EMFZ haben
Und siehe da; der Halter passt ja doch
Nach dem Überfliegen des Threads dachte ich kurz, ich habe mit dem Gehäuse einen Griff ins Klo gemacht. Deshalb mal schnell einen Halter probiert und ☺@Neuling_PC
Wo liegt jetzt das eigentliche Problem. gibt es Gehäuse mit anderen Haltern?
Hmm OK, 🤔
Danke für die Bilder @Fusionator!
Auf den Bildern im Handbuch hat der HDD-Halter weniger Löcher...
Evtl. ne andere Revision?
Naja, scheint ja jetzt egal zu sein, ich denke der TE hats wohl schon gelöst...
OK, hab nochmal recherchiert:
Scheint wirklich zwei Revisionen davon zu geben. Hier ist ein Review von Techpowerup. Da ist u.A. dieses Bild bei:
Da ist klar zu sehen das dieser Halter anders aussieht als bei @Fusionator...
Danke für die Bilder @Fusionator!
Auf den Bildern im Handbuch hat der HDD-Halter weniger Löcher...
Evtl. ne andere Revision?
Naja, scheint ja jetzt egal zu sein, ich denke der TE hats wohl schon gelöst...
Ergänzung ()
OK, hab nochmal recherchiert:

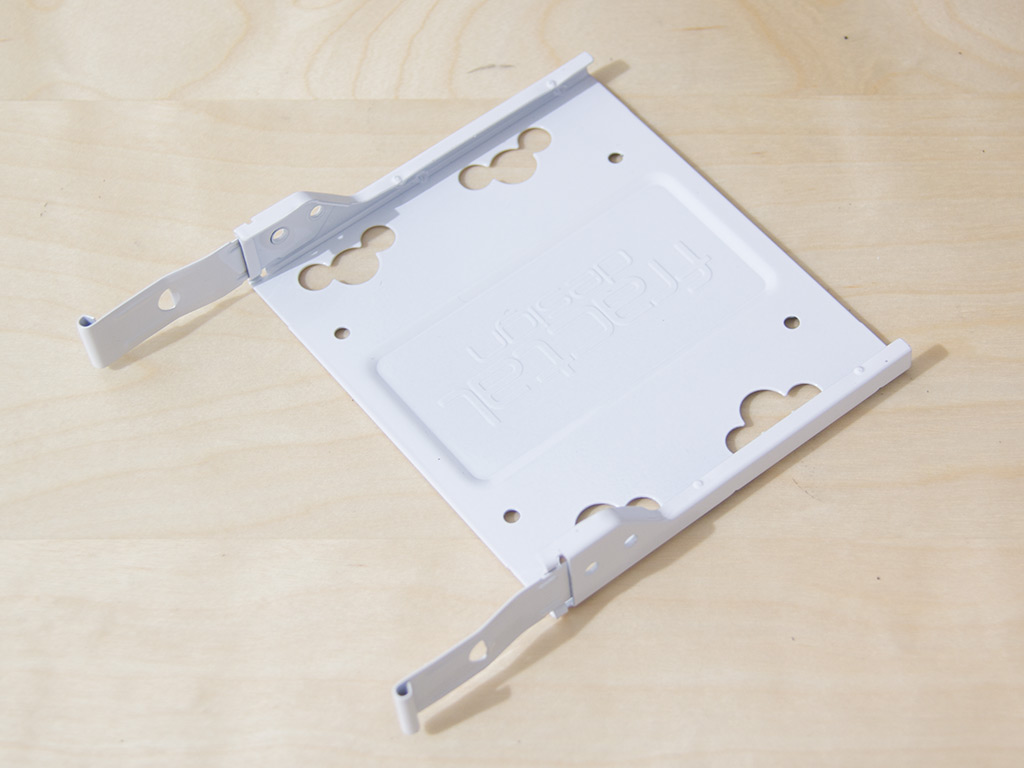

Scheint wirklich zwei Revisionen davon zu geben. Hier ist ein Review von Techpowerup. Da ist u.A. dieses Bild bei:
Da ist klar zu sehen das dieser Halter anders aussieht als bei @Fusionator...
Zuletzt bearbeitet:
Fusionator
Commodore
- Registriert
- Juni 2020
- Beiträge
- 4.663
Ok. Review ist von 2014. Ich habe mein Case Februar 2021 gekauft (ja, es ist noch unbenutztK-551 schrieb:
.... ). Also hat Fractal zwischenzeitlich die Halter geändert. Glück gehabt, denn die Platten stehen schon bereit
- Registriert
- Juni 2023
- Beiträge
- 16
Danke
Ich habe das Probelm jetzt gelöst: Habe Fractal Meshify 2 jetzt gekauft.
Ich habe das Probelm jetzt gelöst: Habe Fractal Meshify 2 jetzt gekauft.
kieleich
Commander
- Registriert
- Apr. 2020
- Beiträge
- 2.378
hatte bei meinem alten fractal auch das problem
man könnte, im fractal shop, neue trays kaufen die dann funktionieren
aber die waren dann wo ich sie gebraucht habe nie auf lager
bin dann letztlich mit 2 schrauben, und am anderen ende etwas schaumstoff fensterdichtung in die ecken, damit die platte wirklich gerade ist und nicht runter hängt
man könnte, im fractal shop, neue trays kaufen die dann funktionieren
aber die waren dann wo ich sie gebraucht habe nie auf lager
bin dann letztlich mit 2 schrauben, und am anderen ende etwas schaumstoff fensterdichtung in die ecken, damit die platte wirklich gerade ist und nicht runter hängt
- Registriert
- Juni 2023
- Beiträge
- 16
Ja, auch sicherheitshalber den Mainboard, CPU, SSD, Grafikkarte, Lüfter, Gehäuse und das Netzteil ausgetauscht, nur um sicher zu sein.K-551 schrieb:
- Registriert
- Juni 2023
- Beiträge
- 16
Eure Kommentare haben mir sehr geholfen, die Gefahr "Auch das neue Gehäuse wird nicht passende Festplattenhalterungen haben" zu minimieren.
Danke!
Danke!
Donnerkind
Lt. Commander
- Registriert
- Juli 2014
- Beiträge
- 1.402
Ich habe vorhin diesen Faden gelesen, ich kannte bisher auch nur die vier nah beieinander liegenden Löcher und habe das eben auch nochmal an einer alten WD green aus der Schublade nachgeschaut. Eben beim Review-Stöbern bin ich rein zufällig über folgende Zeile gestolpert:
„Die Unterseite der WD Red 12 TB. Hier fehlen, wie bei allen aktuellen Helium-Festplatten, zwei von sechs Befestigungslöchern.“ Das Review ist von 2019. Mir war das bis eben auch noch nicht bekannt.
„Die Unterseite der WD Red 12 TB. Hier fehlen, wie bei allen aktuellen Helium-Festplatten, zwei von sechs Befestigungslöchern.“ Das Review ist von 2019. Mir war das bis eben auch noch nicht bekannt.
