Fractal Define 7 SSD und BR player einbauen

[Stevehh1965]

Hallo Leute

ich habe bei Alternate einen komplett Rechner gekauft und wollte dann mein vorhandenes BR Laufwerk einbauen und zusätzlich noch eine SSD für Daten.

Problem ist, das dieses Case komplett auszieht wie mein früheres PC gehäuse.
Ich weiss überhaupt nicht wo ich ansetzen soll.

Gibt es irgendwo im Netz odet hier ne gute Anleitung ?
Wenn ich das Gehäuse öffne , habe ich gar keine Schächte wo ich was reinbauen könnte.

Danke Euch

Stephan



[bisy]

Gibt es irgendwo im Netz odet hier ne gute Anleitung ?

Beim Gehäuse Herstellen, wo sonst.
https://www.fractal-design.com/de/products/cases/define/define-7/



[madmax2010]

dafuer gibt es beim hersteller einsätze zu kaufen.

Sonst halt mit klebeband und Kabelbindern



[acty]

Die Bedienungsanleitung findest du hier:
https://www.fractal-design.com/wp-content/uploads/2020/02/Define_7_Manual-V2.pdf

mit 5,25" Laufwerk - siehe Seite 9
Den Einbau hierzu - siehe Seite 27

Einbau einer Festplatte siehe Seite 22 oder 31 ff.



[MojoMC]

Wenn die Ableitung von

Gibt es irgendwo im Netz odet hier ne gute Anleitung ?

auf

Die Bedienungsanleitung findest du hier:
https://www.fractal-design.com/wp-content/uploads/2020/02/Define_7_Manual-V2.pdf

schon nicht klappt, habe ich wenig Hoffnungen, dass der erfolgreiche Einbau (inkl. Inbetriebnahme) von BluRay & SSD problemlos über die Bühne geht.
Ich würde in diesem Fall sogar davon abraten, es auf eigene Faust zu versuchen und "Fachpersonal" ranlassen.



[Stevehh1965]

Bis jetzt habe ich bei jedem Pc sowas hinbekommen.
Bloss das ist ne ganz andere Schiene vom Case her. Vielleicht muss ich das nochmal in Ruhe anschauen.



[Wurstfach]

Vielleicht muss ich das nochmal in Ruhe anschauen.

Eine exzellente Idee. Ist es immer. Ich habe die XL Ausführung und die Modulariät ist schon einigermaßen ausgeprägt.

Link

Auf der verlinkten Seite gibt es auch How to Videos, auf YT gibt es bestimmt auch welche und ganz grundsätzlich benötigt man für die Hinzuziehung und das Verstehen einer Bedienungsanleitung nicht zwingend den analytischen Verstand eines Nobelpreisträgers, zumal die Dokumentation bei Fractal Design stets vorbildlich ist.



[Stevehh1965]

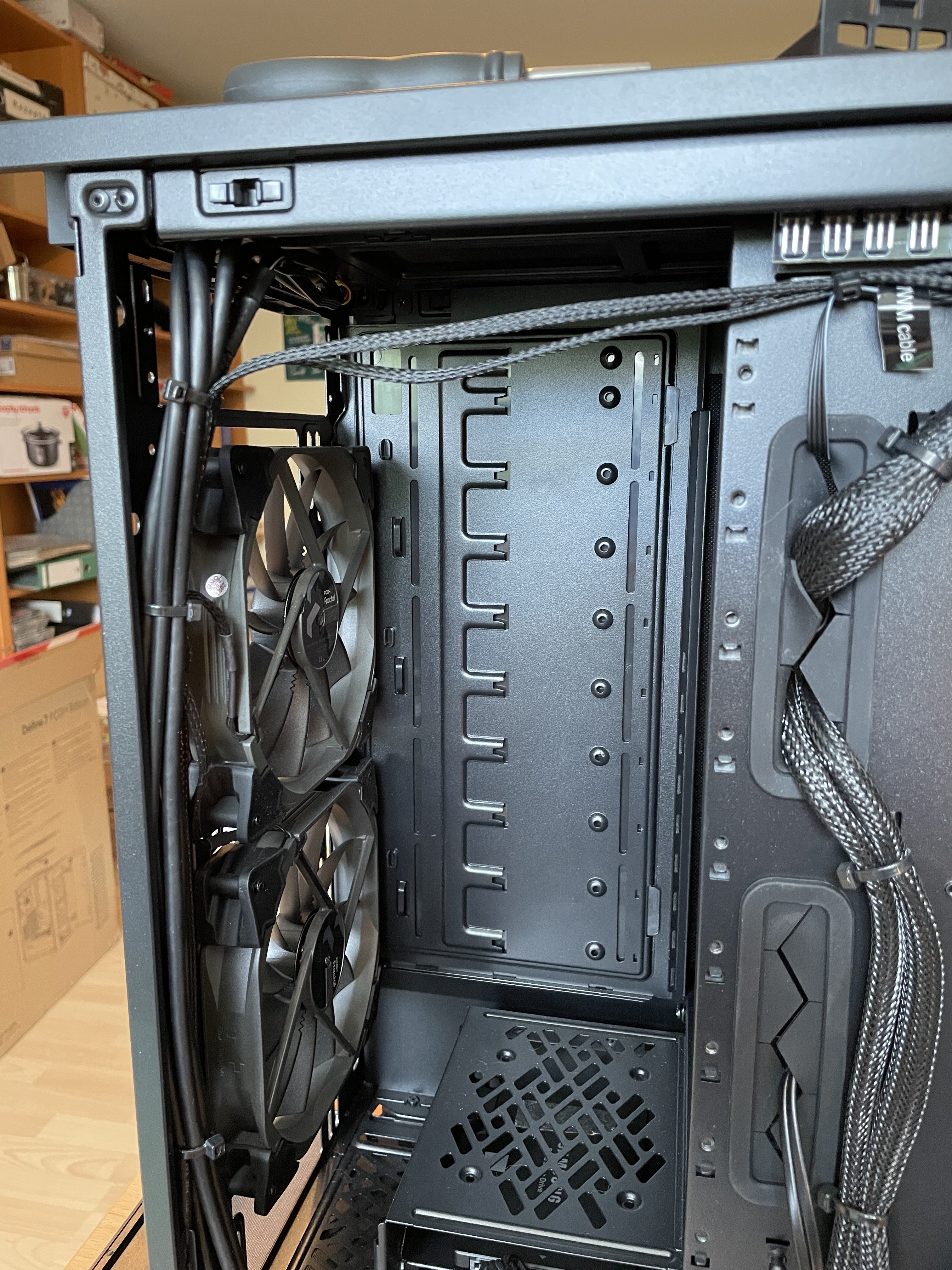

Es ging schon damit los, dass auf der linken so eine dämliche Wand eingebaut war, so das man keinen Zugang hatte wo normalerweise die Schächte sind.



[Stevehh1965]

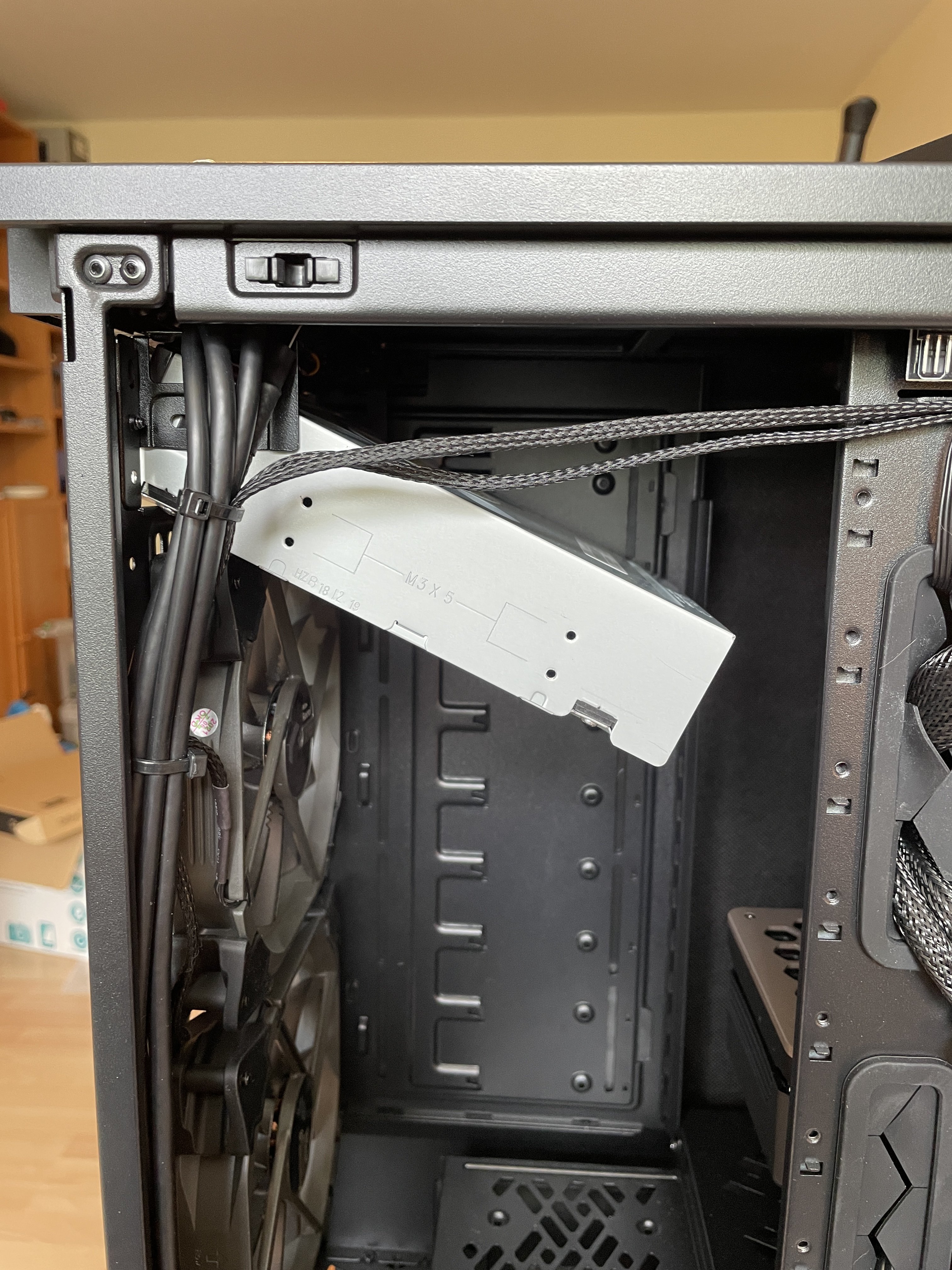

So Festplatte ist drin
aber wie bekomme ich das DVD Laufwerk fest



[Zipfelklatscher]

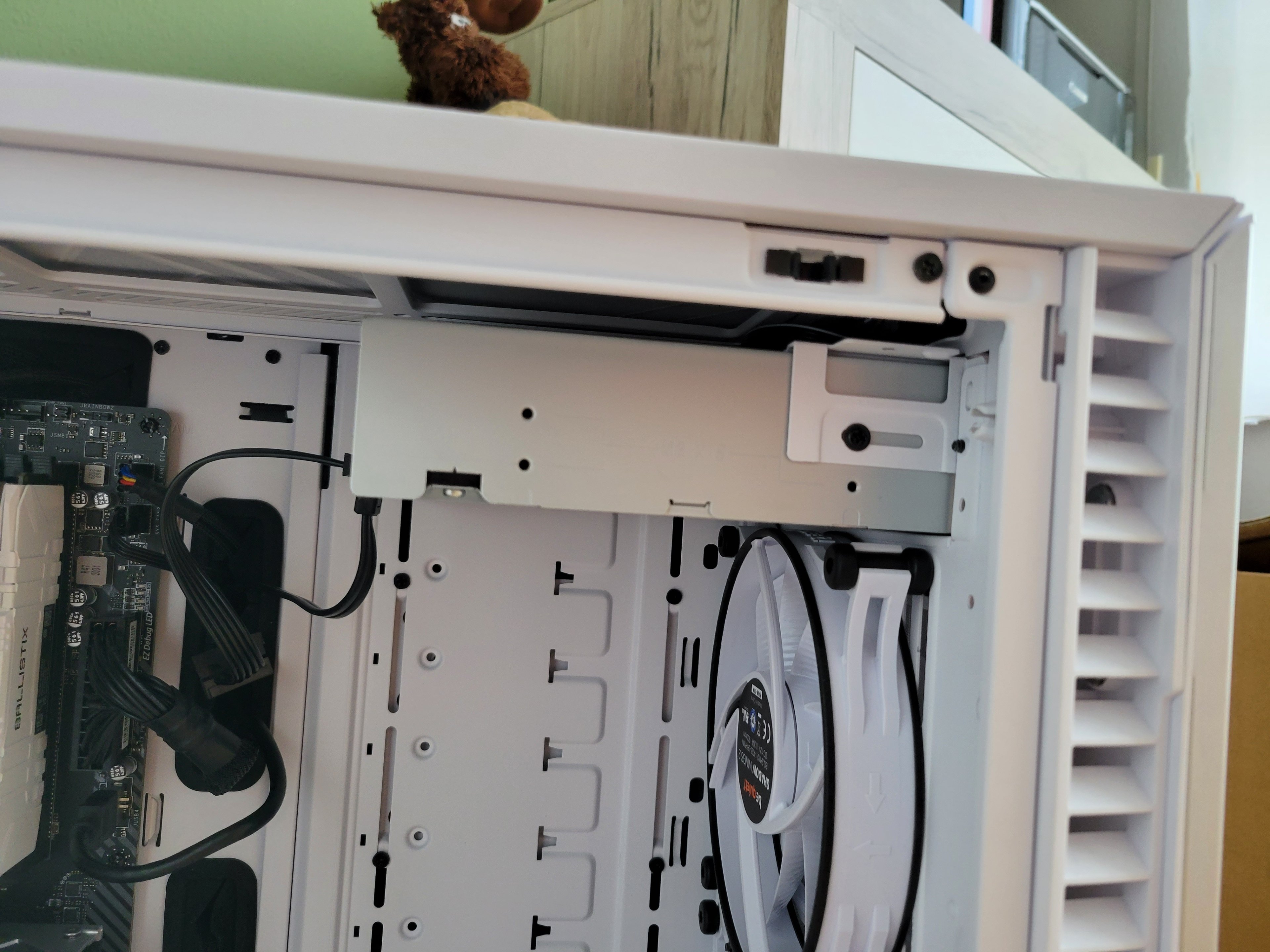

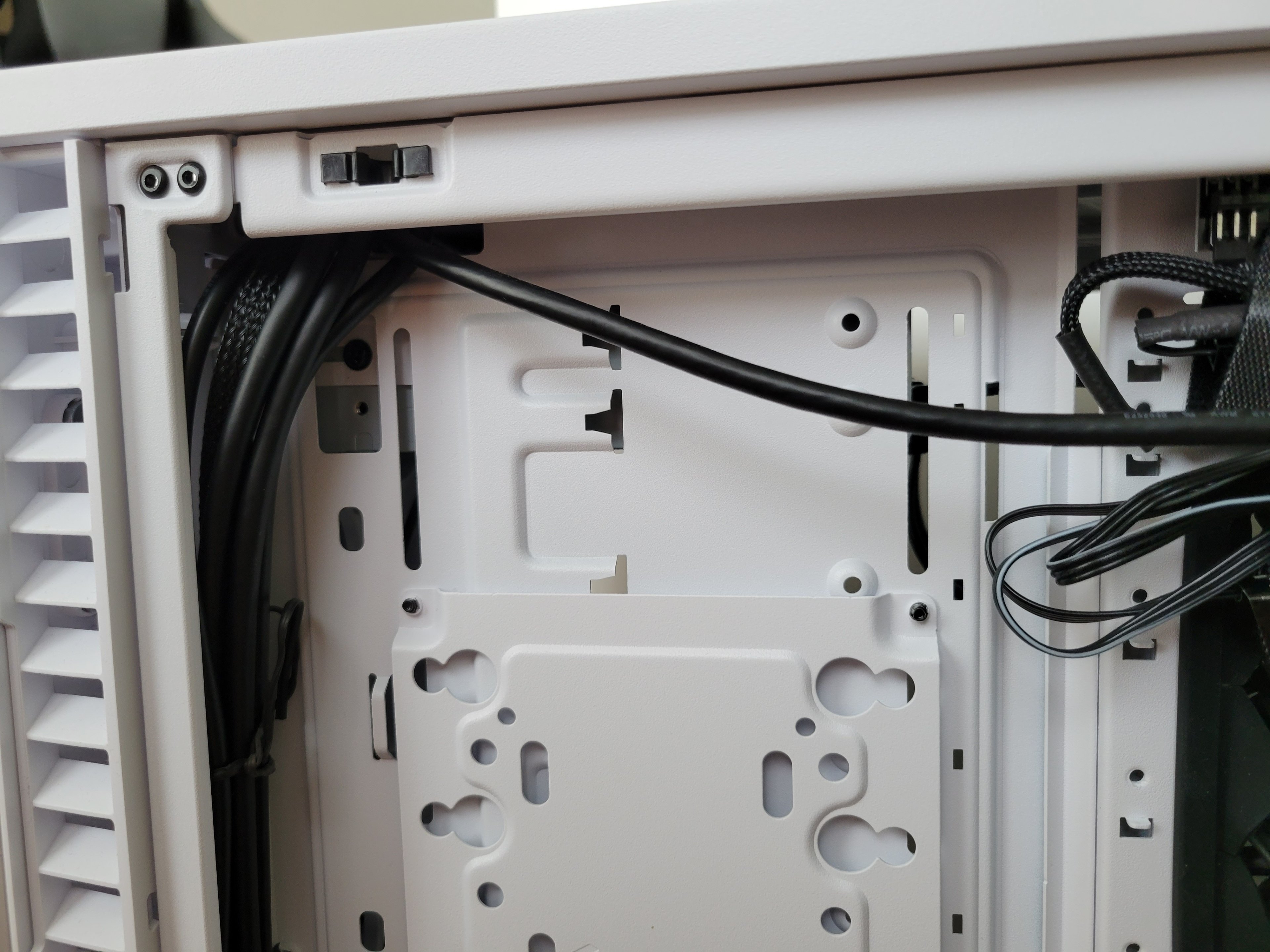

Die Wand, die auf dem zweiten Foto hinter deinem Laufwerk zu sehen ist, muss auf die andere Seite (oder ganz raus, wenn sie nicht benötigt wird). Steht auch so in der Anleitung. Bei mir sieht es wie auf den Bildern ersichtlich aus.



[Stevehh1965]

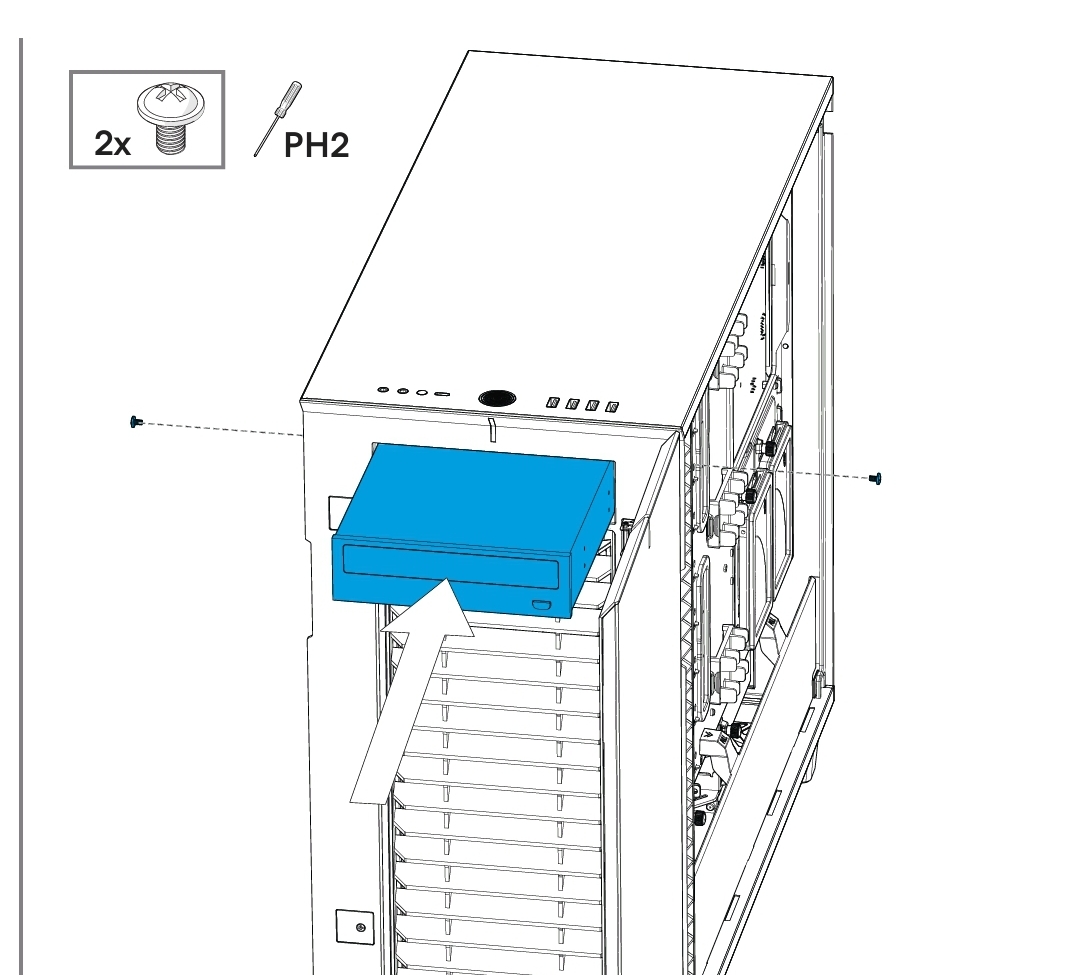

Aber hält das Laufwerk nur mit 2 Schrauben?



[bisy]

aber wie bekomme ich das DVD Laufwerk

So wie es an in der Anleitung steht.
Es wird halt einmal an dem kleinen Halter und auf der anderen Seite an der großen Wand fest geschraubt



[Zipfelklatscher]

Aber hält das Laufwerk nur mit 2 Schrauben?

Ja, man übt ja nicht sonstwas für Kräfte auf das Laufwerk aus.

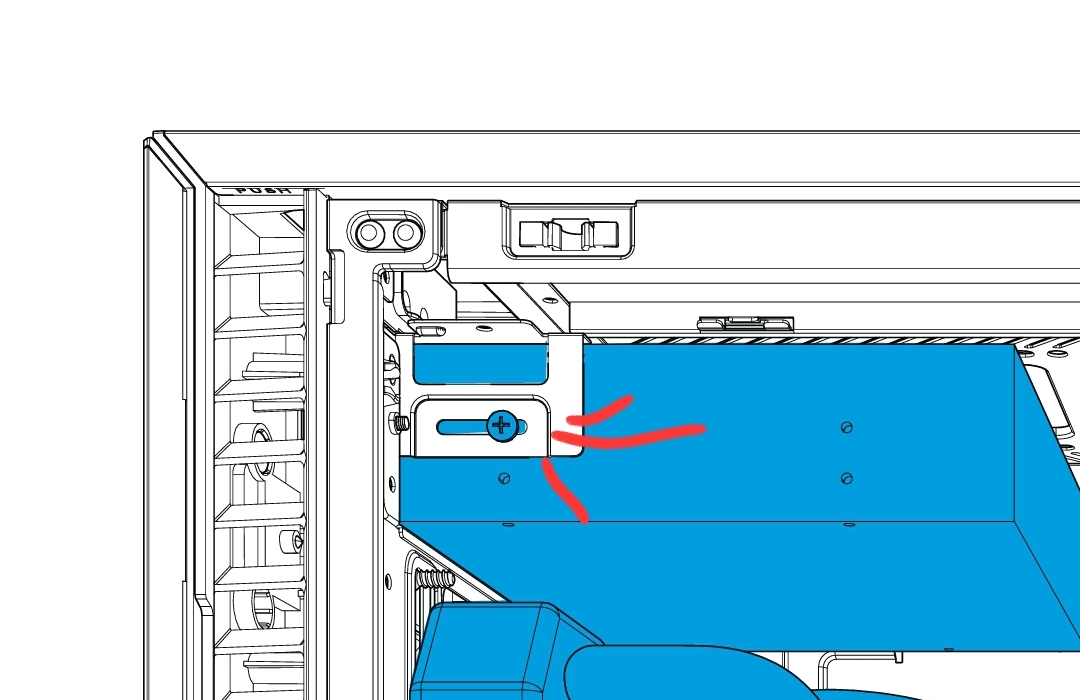

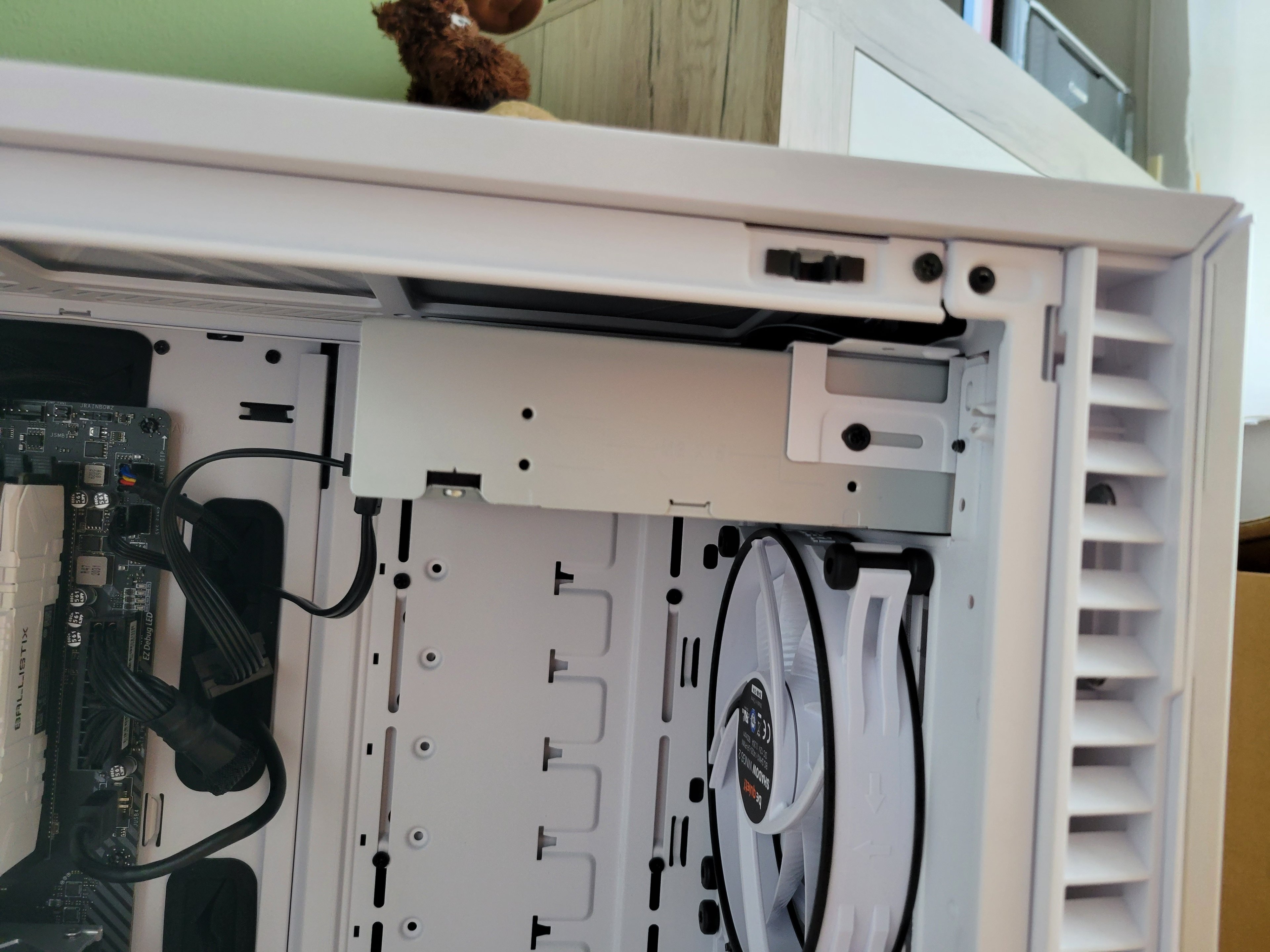

@bisy: an der Wand wird nichts festgeschraubt, sondern auf beiden Seiten wird das LW nur mit jeweils einer Schraube an dem Winkel festgeschraubt. Aber das hält wie gesagt ohne Probleme. Sieht man auf meinem zweiten Bild, da sieht man die Schraube oben links hinter der Wand durchgucken.



[bisy]

Aber hält das Laufwerk nur mit 2 Schrauben?

Dürften drei Schrauben sein, aber ja, es halt auch mit zwei Schrauben



[Stevehh1965]

aber noch ne Frage
in der Wand sind doch keine löcher



[Zipfelklatscher]

Da wird das LW ja auch nicht festgeschraubt.



[bisy]

in der Wand sind doch keine löcher

Nicht in der Seitenwand, die nimmt man weg.

Es ist doch da auf beiden Seiten ein Blech sichtbar, wo Löcher drin sind und wo man was festschrauben kann



[Stevehh1965]

Schliesst das Laufwerk vorne mit der Blende ab ? Bei mir würde es etwas rausstehen



[Zipfelklatscher]

Bei mir schließt es mit der Blende sauber ab.



[MojoMC]

aber wie bekomme ich das DVD Laufwerk fest

Ich sollte Lotto spielen...

Zuerst eine wirklich ernst gemeinte Frage:
Man hat dir bereits den Link zur Anleitung gesendet und sogar die Seitenzahl genannt, auf der in großformatigen Zeichnungen der Einbau beschrieben wird. Warum hast du dort nicht reingeschaut?


An der Wand wird es eigentlich nicht verschraubt, die nimmt man für die Installation aus dem Weg.
Schritt 1 und 2 auf Seite 27 dürften relevant sein, wo man sieht, dass ein kleines Bracket entfernt und gegen das "lange" 5,25-Zoll-Bracket getauscht wird, was bis zu den ersten Schraubenlöchern im Laufwerk reicht.
