Frage zu meinen PCIE Lanes

[SorryGekillt]

Hallo Zusammen,

ich hätte eine kurze Frage zu PCIe Lanes.

Mir ist gerade aufgefallen, das meine CPU, der 5600x nur über 20 Lanes verfügt.
Für mein Setup sollte das eig. zu wenig sein.
Auf dem Mainboard stecken:
x16 GPU
x4 M.2
x4 Chipsatz = 24 Lanes

Wieso läuft mein Setup ohne Performance einbüße?
Meine M.2 ist x4 PCIe 4.0
Meine GPU ist eine 2060s PCIe 3.0.
Aber in meiner Vorstellung müsste diese ja trotzdem alle 16 Lanes "blockieren".

Wie funktioniert das, das trotzdem alles gut funktioniert.

Perspektifisch werde ich auf eine andere GPU wechseln mit x16 PCIe 4.0.
Werde ich dann mehr Probleme haben, und wenn ja warum?
Sollte ich meine M.2 dann an den Slot vom Chipsatz hängen?



[Sunweb]

20 Lanes

24!

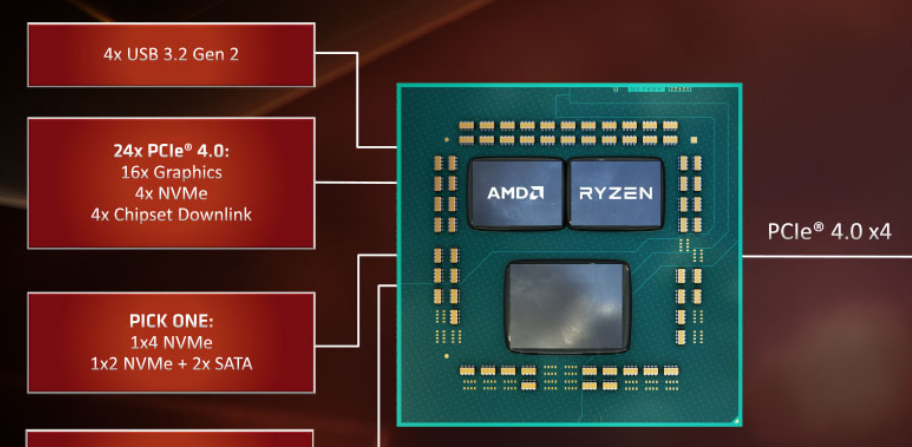

Das für die Datenleitungen zuständige I/O-Chiplet im CPU-Package [...] stellt 24 PCIe-Lanes bereit, von denen jeweils vier Lanes für die Verbindung zum Mainboard-Chipsatz und vier Lanes zum Anbinden von NVMe-SSDs reserviert sind. Somit sind 16 Lanes zur Kommunikation mit Grafikkarten übrig, während zusätzliche PCIe-Lanes für weitere Datenträger, Erweiterungskarten und Peripheriegeräte abhängig vom Mainboard-Chipsatz bereitgestellt werden.



[cvzone]

nur über 20 Lanes verfügt.

Nur 20 nutzbare. Die 4 zum Chipsatz sind bei deiner Angabe wohl schon abgezogen.

https://www.techpowerup.com/review/amd-ryzen-5-5600x/4.html

Zu deinen Fragen: Nein und Nein, weil falsche Grundannahme.



[Drewkev]

Wieso läuft mein Setup ohne Performance einbüße?

Weil du 24 Lanes hast, nicht 20.



[kachiri]

Mir ist gerade aufgefallen, das meine CPU, der 5600x nur über 20 Lanes verfügt.

20 Lanes sind direkt an die CPU angebunden, weitere 4 Lanes gibt es per Downlink für den Chipsatz. Diesen Downlink teilt der Chipsatz dann auf. Ein weitere NVMe mit 4 Lanes läuft dann über den Chipsatz, allerdings mit PCIe 3.0 (und damit nimmt sie ja nur 2 der 4 Downlink-Lanes) und die restlichen Sachen wie USB, SATA, weitere PCIe-Lanes laufen dann auch alle über den Chipsatz.
Ggfs. werden noch die Grafiklanes der CPU geteilt.



[SorryGekillt]

Hey,

Vielen dank für eure Antworten.
Dann hat die Webseite bei der ich das gelesen habe nur von den 20 Verfügbaren Lanes gesprochen.


Dann ist wieder alles sinnig für mich. Danke!



[Drewkev]

Dann hat die Webseite bei der ich das gelesen habe nur von den 20 Verfügbaren Lanes gesprochen.

Wird so sein



[Bully49]

Dann hat die Webseite bei der ich das gelesen habe nur von den 20 Verfügbaren Lanes gesprochen.

Dann hätte die Webseite darauf hinweisen müssen ...



[kachiri]

Dann hat die Webseite bei der ich das gelesen habe nur von den 20 Verfügbaren Lanes gesprochen.

Und du hast nicht richtig oder vollständig gelesen. Denn richtig ist durchaus, dass 20 Lanes direkt über die CPU laufen und der Chipsatz nochmal über 4 eigene Lanes angebunden ist--- Wie diese Lanes dann aufgeteilt werden, entscheidet dann der Mainboard-Hersteller.
