Frage zu Stromanschluss von RX 6950 XT

[DerHommel]

[Bitte fülle den folgenden Fragebogen unbedingt vollständig aus, damit andere Nutzer dir effizient helfen können. Danke! ]

1. Nenne uns bitte deine aktuelle Hardware:
(Bitte tatsächlich hier auflisten und nicht auf Signatur verweisen, da diese von einigen nicht gesehen wird und Hardware sich ändert)

• Prozessor (CPU): AMD Ryzen 5 3600
• Arbeitsspeicher (RAM): Corsair DIMM 16GB DDR4-3200
• Mainboard: MSI B450-A PRO MAX
• Netzteil: be quiet! Pure Power 11 FM 650W ATX
• Gehäuse: Fractal Design Define R5
• Grafikkarte: PowerColor Radeon RX 6950 XT Red Devil
• HDD / SSD: …
• Weitere Hardware, die offensichtlich mit dem Problem zu tun hat(Monitormodell, Kühlung usw.):

Hallo!

Ich hab da mal eben `ne Frage bezüglich der Stromanschlüsse bei einer PowerColor Radeon RX 6950 XT Red Devil 16GB DDR6
(https://www.mindfactory.de/product_...T-Red-Devil-16GB-DDR6-Tr_1452953.html#reviews)

Netzteil ist ein be quiet! Pure Power 11 FM 650W ATX

Ich hab da leider nicht wirklich Ahnung von, deswegen wollte ich mal eben nachfragen bevor ich die Graka bestelle.

Die Graka benötigt 3x 8-pin.

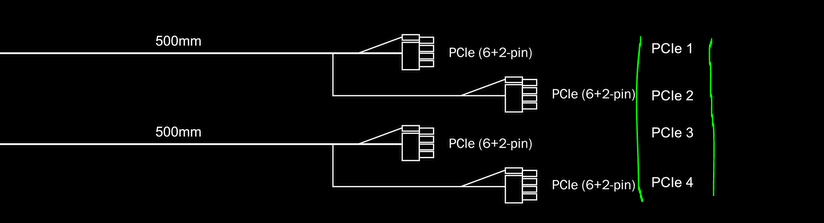

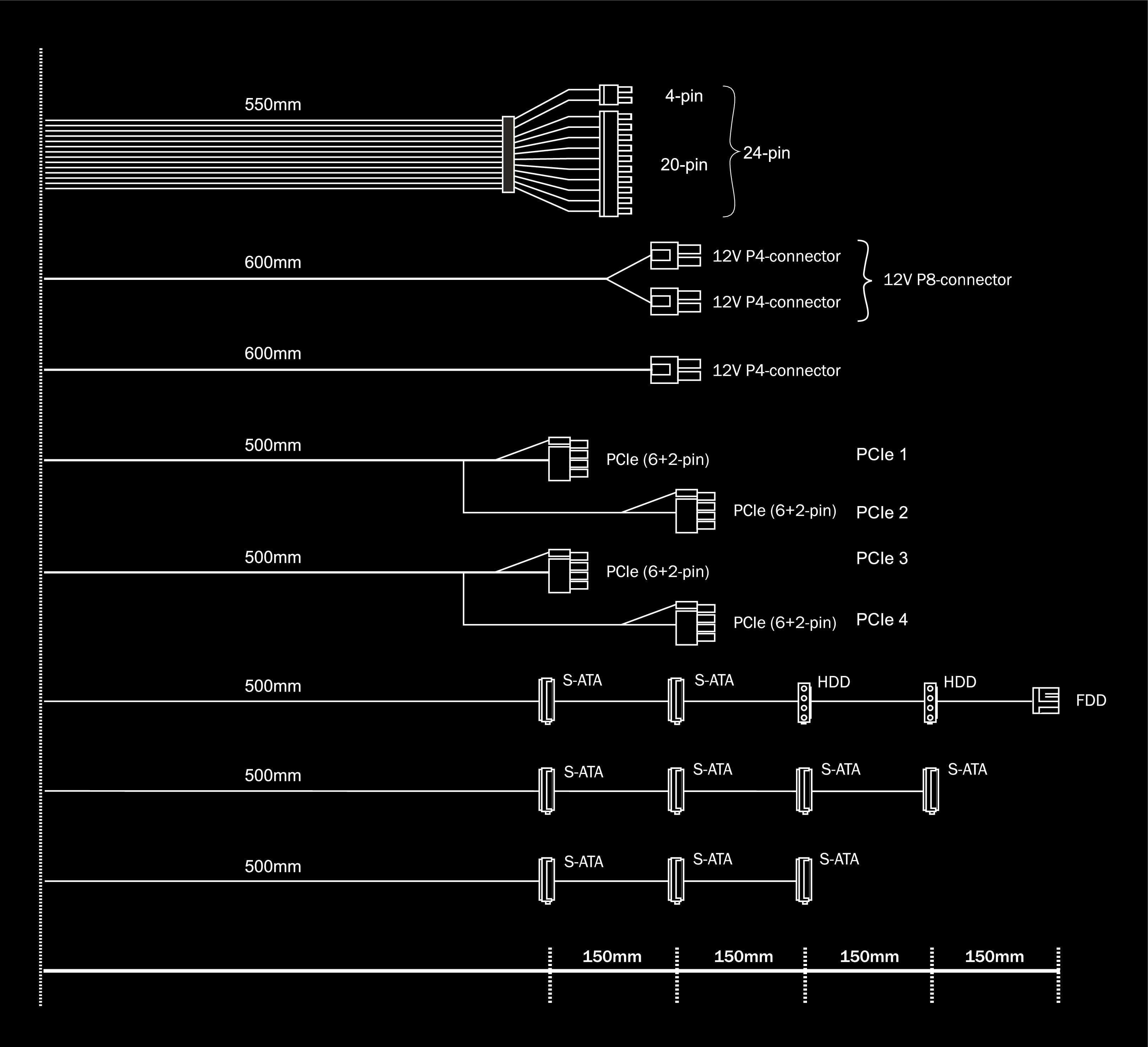

Wie auf dem Foto zusehen hab ich am NT 4x "6+2 pin".
Heist also, ich nehm PCIe 1, 2 und 3 oder meinetwegen 2, 3 und 4 und dann ist da so i.O.?
Ganz viel falsch machen kann ich da doch eigentlich nicht, oder doch?

Sorry, für die Frage. Hab/müsste mich bis jetzt noch nicht damit auseinander setzten...



[Lee Monade]

Wie auf dem Foto zusehen hab ich am NT 4x "6+2 pin".
Heist also, ich nehm PCIe 1, 2 und 3 oder meinetwegen 2, 3 und 4 und dann ist da so i.O.?

Genau so!
Am besten 1+2+3 und fertig.



[Nickel]

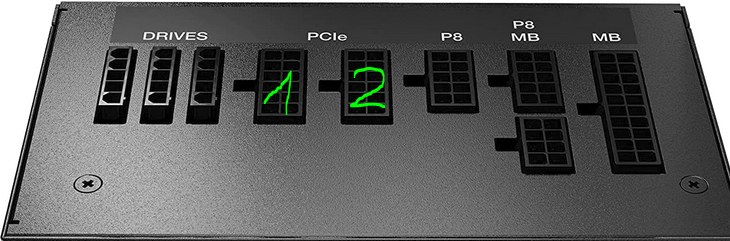

Beide Kabel nehmen, also zwei separate Kabel und damit an jeweils einen PCIe Anschuss am Netzteil.



[CB.R]

ich nehm PCIe 1, 2 und 3 oder meinetwegen 2, 3 und 4 und dann ist da so i.O.?

Ja, die 2 Kabel haben ja jeweils 2x 6+2 Pin. Alles easy.



[Nickel]

Die Graka benötigt 3x 8-pin.

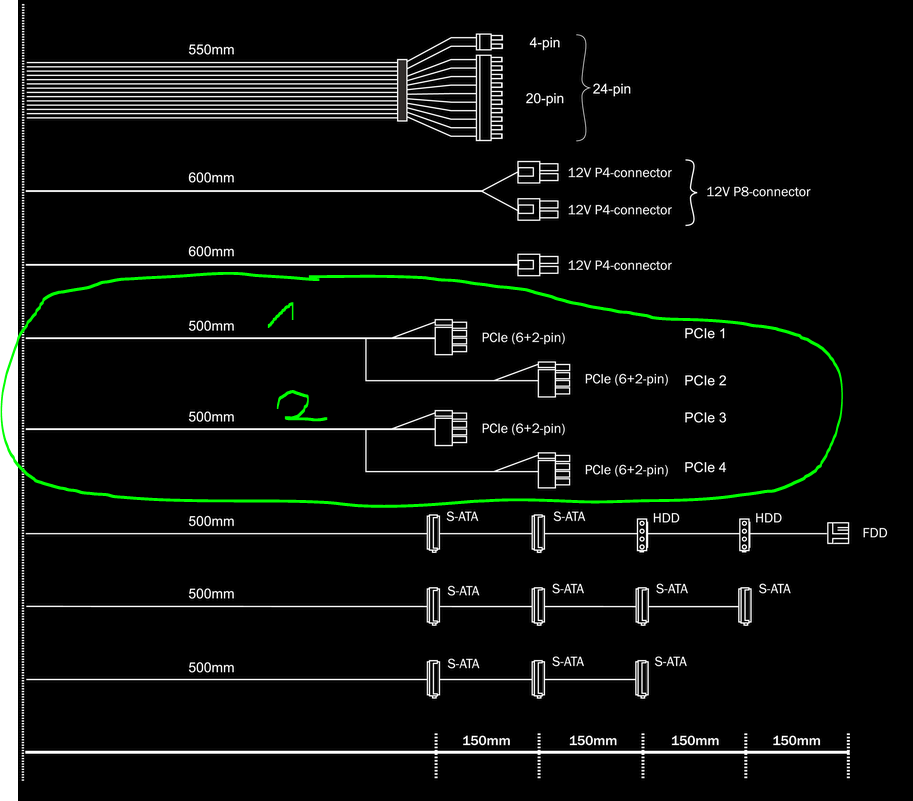

Achso, dann so:



[DerHommel]

@ Nickel : Beide Kabel muss ich ja eh nehmen, ansonsten komme ich ja nicht auf 3x8



[Nickel]

Geht ja nur so bei dir dann:



[CB.R]

Beide Kabel nehmen,

Bei 3x 8 PIN wäre ein Kabel (auch wenn man wollte), wohl etwas zu wenig.



[Nickel]

Ja, sollte aber zu erkennen sein, dass ich erst übersehen habe, dass die Karte 3 Anschlüsse hat.

Nicht gerade optimal das Netzteil für die Karte, aber das wird sich zeigen..



[rg88]

Wie auf dem Foto zusehen hab ich am NT 4x "6+2 pin".
Heist also, ich nehm PCIe 1, 2 und 3 oder meinetwegen 2, 3 und 4 und dann ist da so i.O.?
Ganz viel falsch machen kann ich da doch eigentlich nicht, oder doch?

steht eigentlich immer in der Anleitung, welche Anschlusse man bei welcher Konstellation verwenden muss. Warum ignorierst du diese?



[Nickel]

Er hat ja eh nur eine Mögichkeit die Karte korrekt am Netzteil anzuschließen.
Ich hätte mir meine Beiträge auch können ersparen.



[rg88]

Er hat ja eh nur eine Mögichkeit die Karte korrekt am Netzteil anzuschließen.

Nö, es gibt zwei Möglichkeiten: er kann entweder kabel 1 oder Kabel 2 die beiden Anschlüße benutzen. Wies richtig ist, steht normal in der Anleitung.



[Nickel]

Er muss zwei nehmen.
Er hat zwei Y-Kabel, die muss er beide nutzen an den zwei PCIe Anschlüssen am Netzteil.
Ein Stecker eines Y-Kabels zur Karte hin beibt dann frei.



[rg88]

sag ich doch nichts anderes? Aber da bleiben eben immer noch zwei Anschlussmöglichkeiten.



[DerHommel]

Anleitungen hatte ich jetzt nur diese hier gefunden :

https://powerdriver.s3.us-west-1.am.../PowerColor_Red_Devil_RX 6000_Series_0118.pdf

Richtig schlau bin ich ehrlich gesagt nicht daraus geworden., sorry



[Nickel]

Aber da bleiben eben immer noch zwei Anschlussmöglichkeiten.

Wie denn?

Ergänzung (20. April 2023)

Anleitungen hatte ich jetzt nur diese hier gefunden :

Du brauchst keine Anleitung der Grafikkarte und auch nicht die des Netzteils,
denn du hast nur eine Möglichkeit die Karte am Pure Power 11 FM 650W korrekt anzuschließen.



[rg88]

be quiet! Pure Power 11 FM 650W ATX

Auf der bequiet seite https://www.bequiet.com/de/powersupply/2276 unten downloads -> Handbuch

da findet man die Aufsplittung der Rails:



Weitere Einschränkungen sind nicht angegeben im Datenblatt. Entsprechend gibts hier eine Einschränkung.
Bei manchen Modellen sind die Rails aber deutlich unterschiedlicher, da muss man sich mehr Gedanken machen.
Da deine CPU aber sehr sparsam ist, ist bei die 12V2 potentiell am wenigsten belastet. Also wäre wohl 1,3,4 hier ideal von der Lastverteilung

Ergänzung (20. April 2023)

Wie denn?

Hab ich dir vorhin schon gesagt...

Ergänzung (20. April 2023)

denn du hast nur eine Möglichkeit die Karte am Pure Power 11 FM 650W korrekt anzuschließen.

stimmt doch nicht.
Es gibt
1,2,3
1,3,4
Damit hast du eine vollkommen andere Lastverteilung. Wie bitte kommst du darauf, dass es nur eine Möglichkeit gibt?



[Nickel]

Was da abgeben ist mit PCie 1+2 und PCIe 3+4 sind die PCIe Stecker an den Kabel
Du sorgst hier nur für unnötige Verwirrung.

Ergänzung (20. April 2023)

stimmt doch nicht.

Was labberst du hier nur heute Abend?



[rg88]

Du sorgst hier nur für unnöttige Verwirrung

Nein, du behauptest halt mal wieder stur etwas, was so nicht stimmt, weil du nicht richtig liest

Was da abgeben ist mit PCie 1+2 und PCIe 3+4 sind die PCIe Stecker an den Kabel

Spoiler

RTFM...

ich hab doch extra die Tabellen rausgescreenshotet, damit man sieht, welches Kabel auf welcher Rail hängt...

Ergänzung (20. April 2023)

Was labberst du hier nur heute Abend?

jetzt halt echt mal den Ball flach, ja? Don't drink and write



[Nickel]

Das Netzteil hat nur zwei PCIe Anschlüsse und er hat zwei Doppel Kabel,
er hat nur eine Möglichkeit die Karte anzuschließen.

Ergänzung (20. April 2023)

jetzt halt echt mal den Ball flach, ja? Don't drink and write

I don't drink
