Frage zum M2 SSD einbauen

[A-BloCk]

Hallo Leute,

ich tappe etwas im Dunkeln mit dem Einbau einer M2 SSD. Ich habe schon oft gelesen, gehört und angeschaut, dass man aufpassen muss den richtigen Slot zu wählen damit sich nicht die Lanes nicht mit der Graka teilen.
Ich bin etwas unsicher ob ich aus dem Handbuch die richtige Info herauslese. Es handelt sich um das Mainboard von MSI "MAG B660 Tomahawk Wifi DDR4".
Kann man jemand bitte die Bilder checken, welcher Slot der beste wäre?

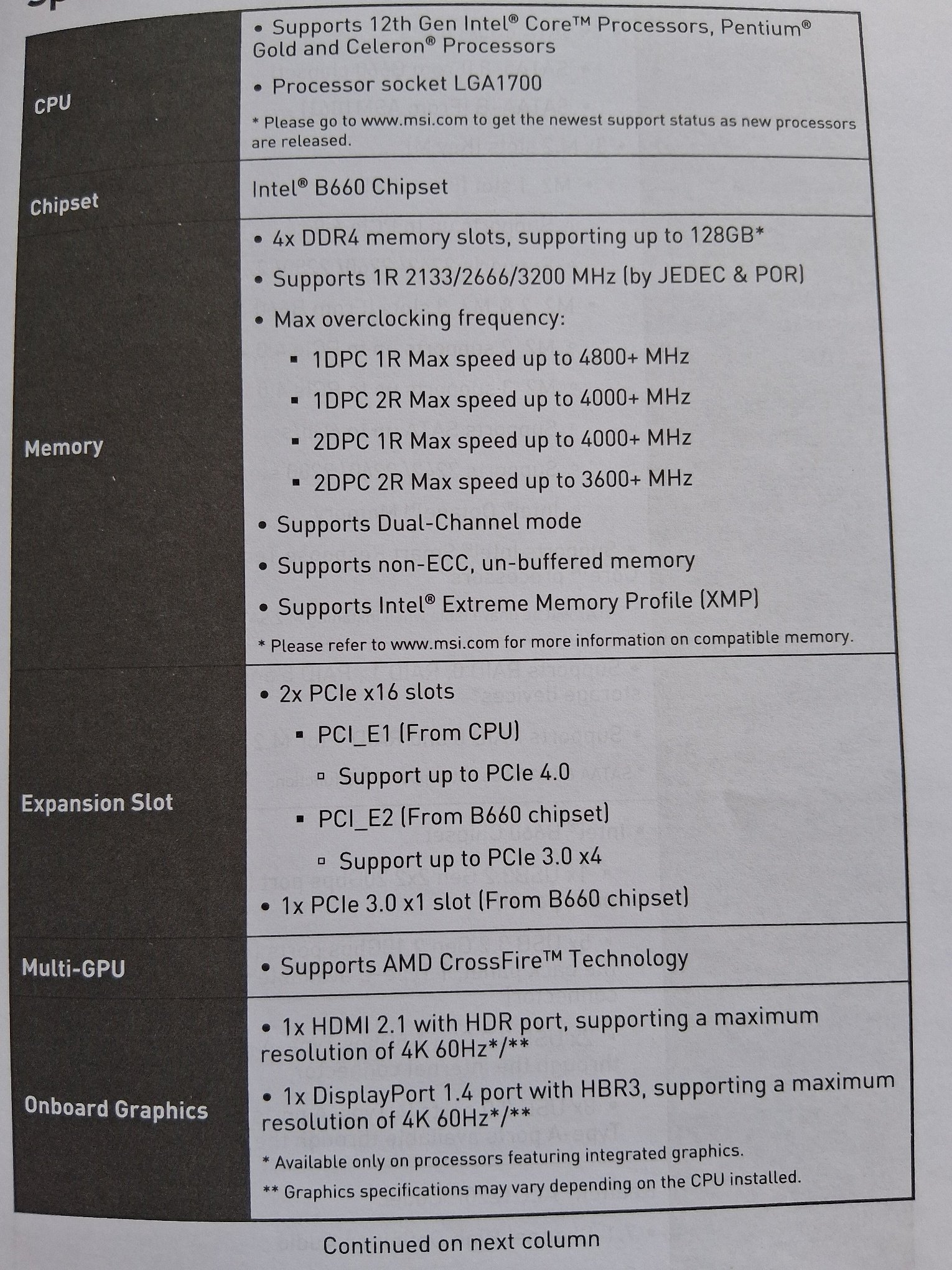

Da steht also, dass der PC_E1 Slot und der M2_1 Slot from CPU supported wird. Heißt also ich sollte die M2 SSD auf den Slot 2 ?
Bei allen anderen Slots steht "from B660 Chipset". Oder bedeutet das was ganz anderes? Jedenfalls finde ich sonst keine Info dazu im Handbuch. Ich bin letztendlich auch nur ein Laie der sich darüber ab und zu informiert wenn es nötig ist.

Danke und Grüße



[F4T4L1TYftw]

Die M2 ist am besten im ersten Slot aufgehoben, aufgrund der direkten Anbindung an die CPU Lanes



[seyfhor]

Ich würde den M2_2 nehmen, da ich dafür dieGPU nicht ausbuaen muss. Ansonsten halt den 1er.



[Sunweb]

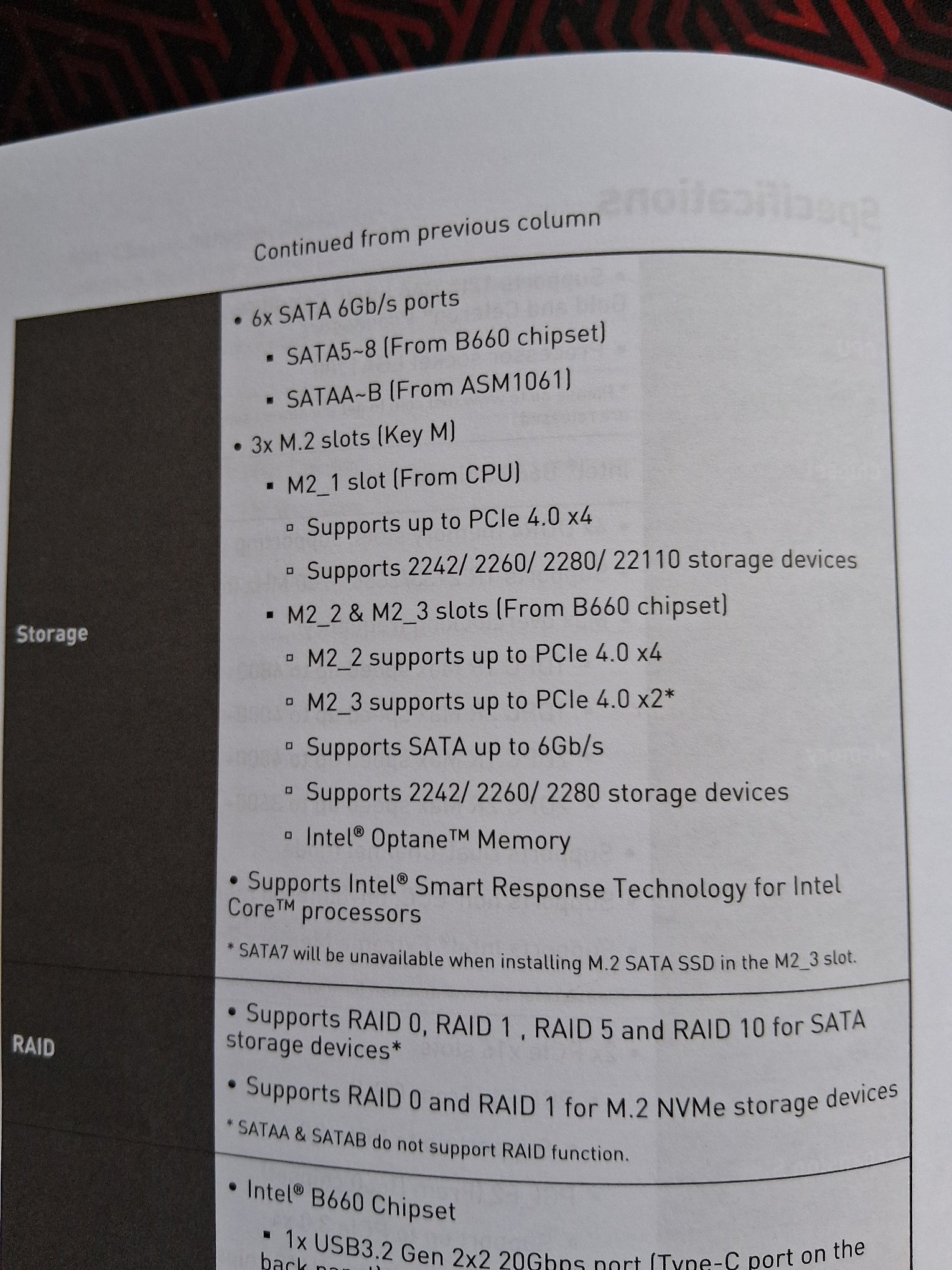

3x M.2 slots (Key M)

M2_1 slot (From CPU)
Supports up to PCIe 4.0 x4
Supports 2242/ 2260/ 2280/ 22110 storage devices
M2_2 & M2_3 slots (From B660 chipset)
M2_2 supports up to PCIe 4.0 x4
M2_3 supports up to PCIe 4.0 x2


Keine Lanes(PCIe) geklaut oder geshared.
-> Slot M2_1 benutzen.



[Fujiyama]

Im Zweifel Probier es einfach aus, wirst ja merken wenn es Performance Probleme gibt. Arg viel Optionen hat man ja eh nicht da es nur drei Slots hat.



[K3ks]

M2_1 PCIe4 x4 direkt an der CPU <- den nehmen.
M2_2 PCIe4 x4 vom Chipset
M2_3 PCIe4 x2 vom Chipset <- SATA-Anschluss 7 ist nicht verfügbar wenn dieser Slot belegt ist, die einzige geteilte Resource laut deinem Handbuch
Augenscheinlich kann M2_3 auch SATA als M2-Stäbchen (obsolet), vlt. kann der M2_2 das auch 🤷

E: Achja, letztendlich eigentlich Wurst, wie erwähnt wäre der Erste halt optimal, im Alltag ist für den Normal-Nutzer selbst eine vernünftige SATA-SSD 99% der Zeit identisch schnell. 🤷
Welche SSD ist es denn geworden? ^^

EE:

SATA-Anschluss 7 ist nicht verfügbar wenn dieser Slot belegt ist, die einzige geteilte Resource laut deinem Handbuch

wenn dieser Slot mit M2@SATA belegt ist*
fix'd
Ahh, ich kann nicht lesen:
*SATA7 will be unavailable when installing M.2 SATA SSD in the M2_3 slot. -> also nur wenn man ein SATA M2 - Stäbchen in diesem Slot nutzt -> ergo funzt SATA 7 auch wenn eine M2@PCIe in M2_3 steckt. -.-



[A-BloCk]

Ok, ich danke euch vielmals für die schnelle Hilfe!!!



[xxMuahdibxx]

Das Problem der shared lanes mit der GPU gibt es nur bei Intel Chipsatz mit pcie 5.0 für Gen 12-13-14 CPU... Wenn ein m.2 pcie 5.0 Slot vorhanden ist... Dann aber auch egal was man für eine m.2 Einbaut in diesem Slot.
