Projekt Fragen zur Loop Gestaltung EK-Quantum Reflection PC-O11D XL

[Robert244]

Grüße Liebe Community,

ich habe eine Paar Fragen zur Gestaltung des Loops für ein WaKü Projekt.

Gekühlt werden soll ein System aus:

CPU
Mosfet
2x GPU

Zur Verfügung steht eine Plate mit

1x CPU in/out
2x GPU in out
2x Radiator in/out

Frage 1: Mit der Plate könnte ich entweder jede GPU einzeln bedienen oder mit Brücke beide GPUs mit einem Zulauf/Ablauf.

Was wäre sinnvoller?

Frage 2:

Geht man mit dem Ausgang des CPU Kühlers dann zu den Spannungswandlern und dann zurück zur Plate? Oder erst zu den Wandlern und dann zur CPU. Ich nehme an die meiste Hitze kommt von der CPU und würde bei erstgenannten evt. die Wandler eigentlich nicht mehr kühlen?

Frage 3: Hat jemand ein Fluss Schema der Plate EK-Quantum Reflection PC-O11D XL ? Oder kann es beschreiben?

Es sieht immer so aus als wäre der Fluss in etwa erst CPU dann zur GPU und dann zwei Mal Radiator.
Wäre es nicht sinnvoller jeh nach passieren der cpu einen Radiator zu passieren dann gpu und wieder ein Radiator.

Mir erschließt sich nicht genau der eigentliche Fluss bzw. Anordnung bzw. Reihenfolge.

Oder spielt es einfach keine Rolle wie was angesteuert wann angesteuert wird.

Hochachtungsvoll und verzeit die vielleicht naiven Fragen.

Gruß Robert



[immortuos]

Wäre es nicht sinnvoller jeh nach passieren der cpu einen Radiator zu passieren dann gpu und wieder ein Radiator.

Nein, das ist egal. Ich würde die Platte aber nicht kaufen, für 100€ nicht, für 350€ erst recht nicht.
Welche Hardware soll denn genau verbaut werden? Für alles abseits von X299 und X399 ist die Kühlung der VRMs sinnfrei.



[Robert244]

Dann wäre eine Frage schonmal beantwortet, danke dir!

Asus ROG Crosshair Formula VIII
2x 2080 TI

Die Gerätschaften sind schon soweit im Gehäuse, fehlt nur noch der Loop.

Ich habe auch erst beim Einbau festgestellt dass das Formula eine Mosfet WaKü Anbindung bereits onboard hat. My bad :/



[Sinusspass]

Der Fluss in einer Distroplate ist immer so, wie man die Anschlüsse miteinander verbindet. Im Prinzip sind das nur ein Haufen Wasserkanäle, die jeweils von einem zum anderen Anschluss gehen.
Aber du willst wirklich 2 2080ti+Cpu mit 2 360er kühlen? Das wird heiß und laut.



[Valdasaar]

Wäre für zwei GPUs und eine CPU ein Mora nicht die bessere Wahl?



[Robert244]

Ich bin fertig,

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

danke nochmal an alle für eure Antworten.



[Rickmer]

Nice, aber wo kommt denn die Frischluft her?

Die Lüfter auf den Radiatoren oben und unten pusten ja raus. Bei der Rückwand kann ich nicht erkennen was Sache ist, da scheint eine solide Platte eingefügt zu sein?

Den Lüfter hinten würde ich auf jeden Fall noch umdrehen damit er etwas Frischluft ins Gehäuse schaufelt für die Radiatoren.



[Robert244]

Guter Hinweis, eigentlich wollte ich einen Flow von unten rein oben raus etablieren aber auf den Lüftern war kein Pfeil, bin da nicht so erfahren damit. Da werde ich mich noch drum kümmern.

Sollte natürlich so sein dass man bei den unteren Lüftern nicht auf die Schaufel-Innenseite schaut bzw. Lüfter Rückseite, sieht nicht ganz so schick aus. Daher dachte ich, ich dreh die drei oben um und mach ne art Push-Pull durchs Gehäuse.

Das Gehäuse selbst ist oben und unten offen, mit einem Magnetfilter / Durchlässiger Abdeckung.

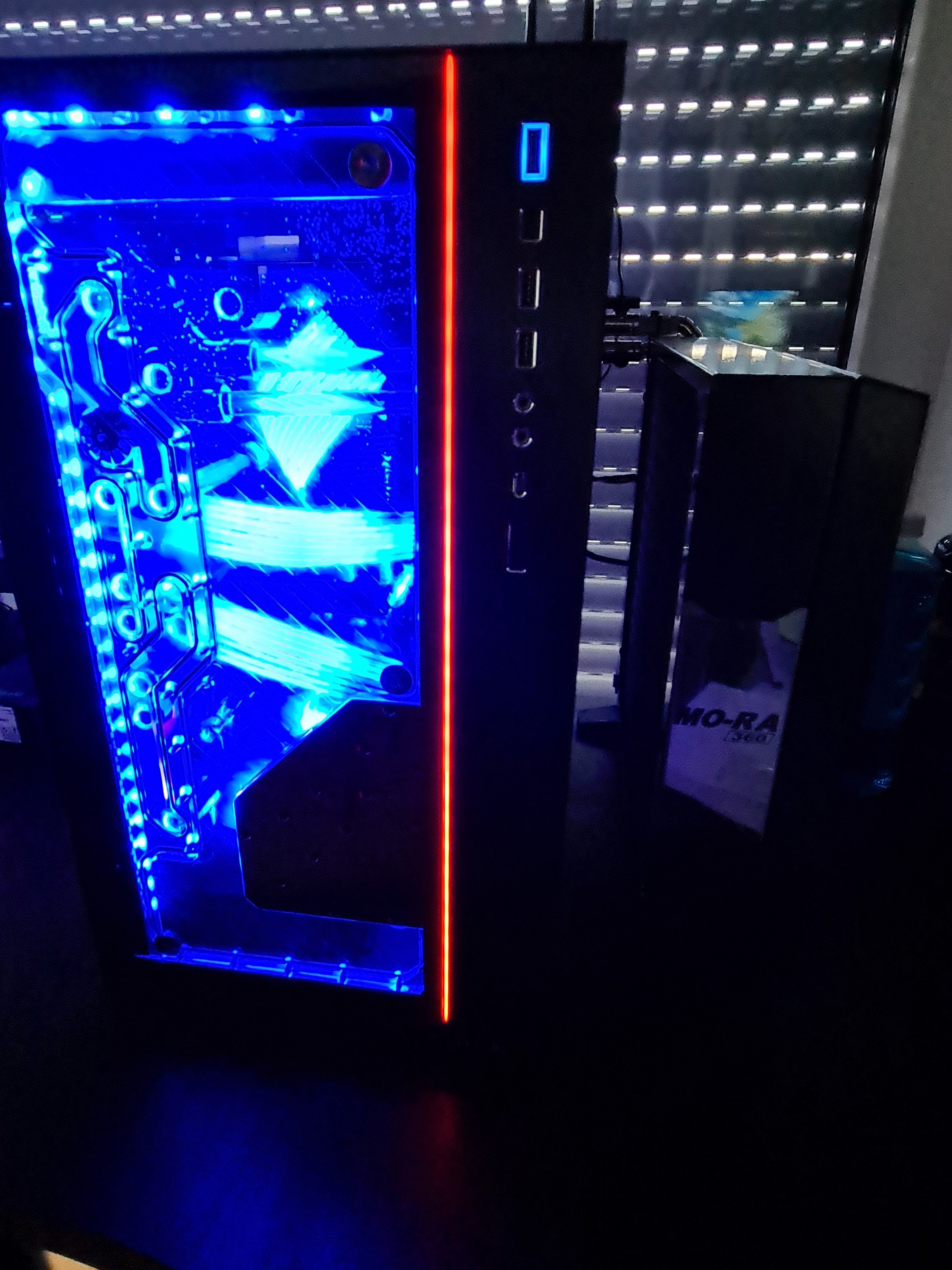

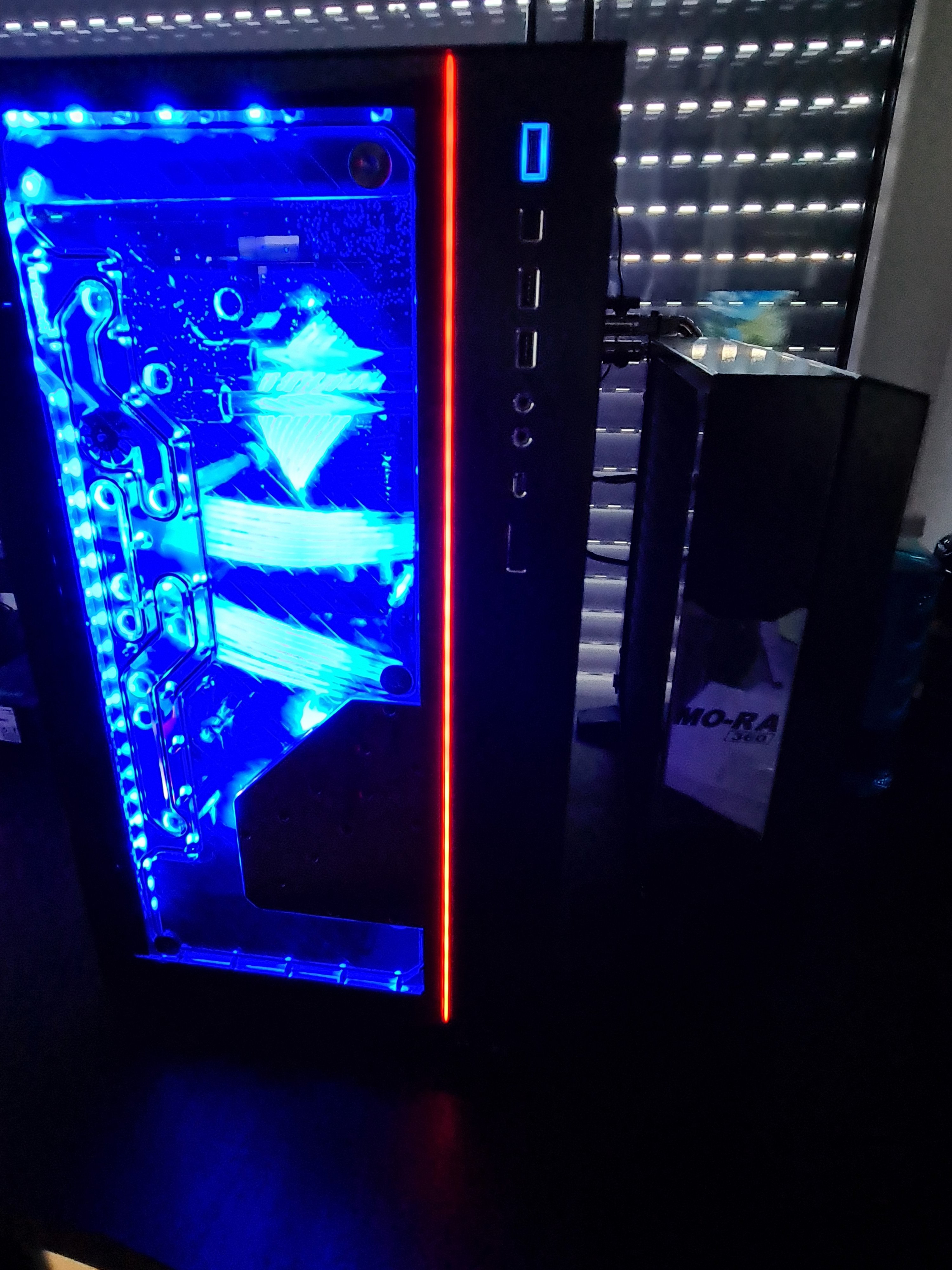

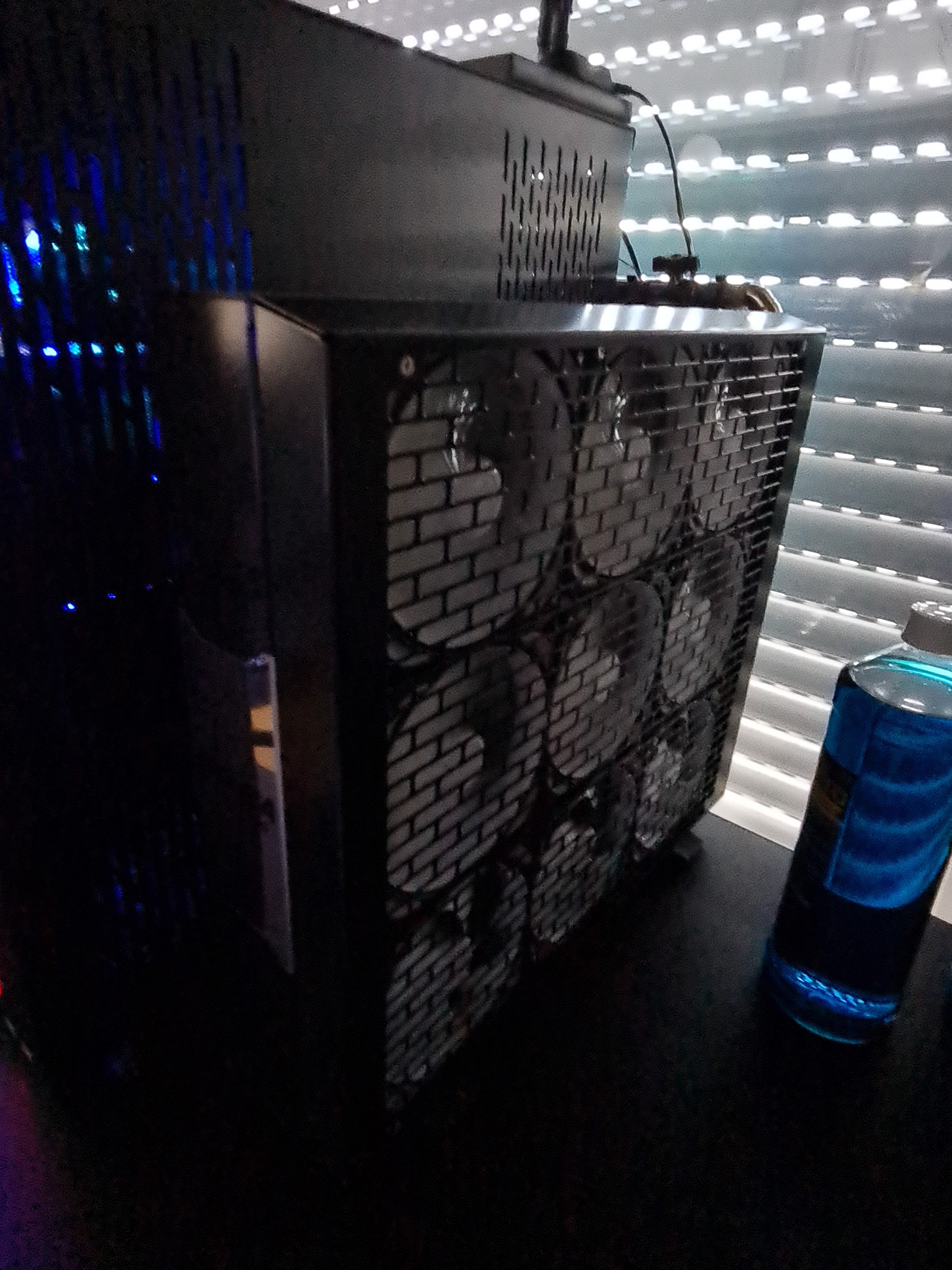

Zudem steht neben dem PC noch eine MoRa mit 9x120, im Idel kühlt das Teil nahezu passiv bzw. man hört keinerlei Geräusche bei bis 500 rpm.



[Rickmer]

eigentlich wollte ich einen Flow von unten rein oben raus etablieren

Bei PC-Gehäuselüftern kannst du eigentlich immer davon ausgehen dass die 'freie' Seite die Luft ansaugt und an der Seite wo die Stege zum Lüfterrahmen sind raus pustet.

Zudem steht neben dem PC noch eine MoRa mit 9x120, im Idel kühlt das Teil nahezu passiv bzw. man hört keinerlei Geräusche bei bis 500 rpm.

Okay, das macht natürlich die Frage zur Kühlleistung im Gehäuse deutlich weniger kritisch.



[Harley1977]

Schickes System. Läuft die Pumpe in dem Video? Der optische Durchflussanzeiger dreht sich nicht.



[Robert244]

Die läuft minimal, das Rädchen was im Reservoir den Fluss anzeigen soll dreht sich erst wenn man die Pumpe auf über 60% Leistung einstellt.

Zum Luft raus drücken hatte ich die Pumpe mal ne Weile auf 100%>

Im idel bleibt er geräuschlos bei 35 Grad.
Bei spielen ging er bisher nicht über 42 und die Lüfter blieben auf einem Minimum Umdrehungen.

Vermutlich kühlt die Mora zu gut.

Gesteuert wird das mit der Loop Connect von ekwb.

Werde mal noch Bilder nach reichen.



[poly123]

Guter Hinweis, eigentlich wollte ich einen Flow von unten rein oben raus etablieren aber auf den Lüftern war kein Pfeil, bin da nicht so erfahren damit. Da werde ich mich noch drum kümmern.

Eselsbrücke: die Seite, bei der meist das techn. Typenschild des Lüfters (und nicht das "schicke" Herstellerlogo, o. ä.) auf der Nabe klebt oder der Stift der Nabe zu sehen ist, ist die blasende



[Robert244]

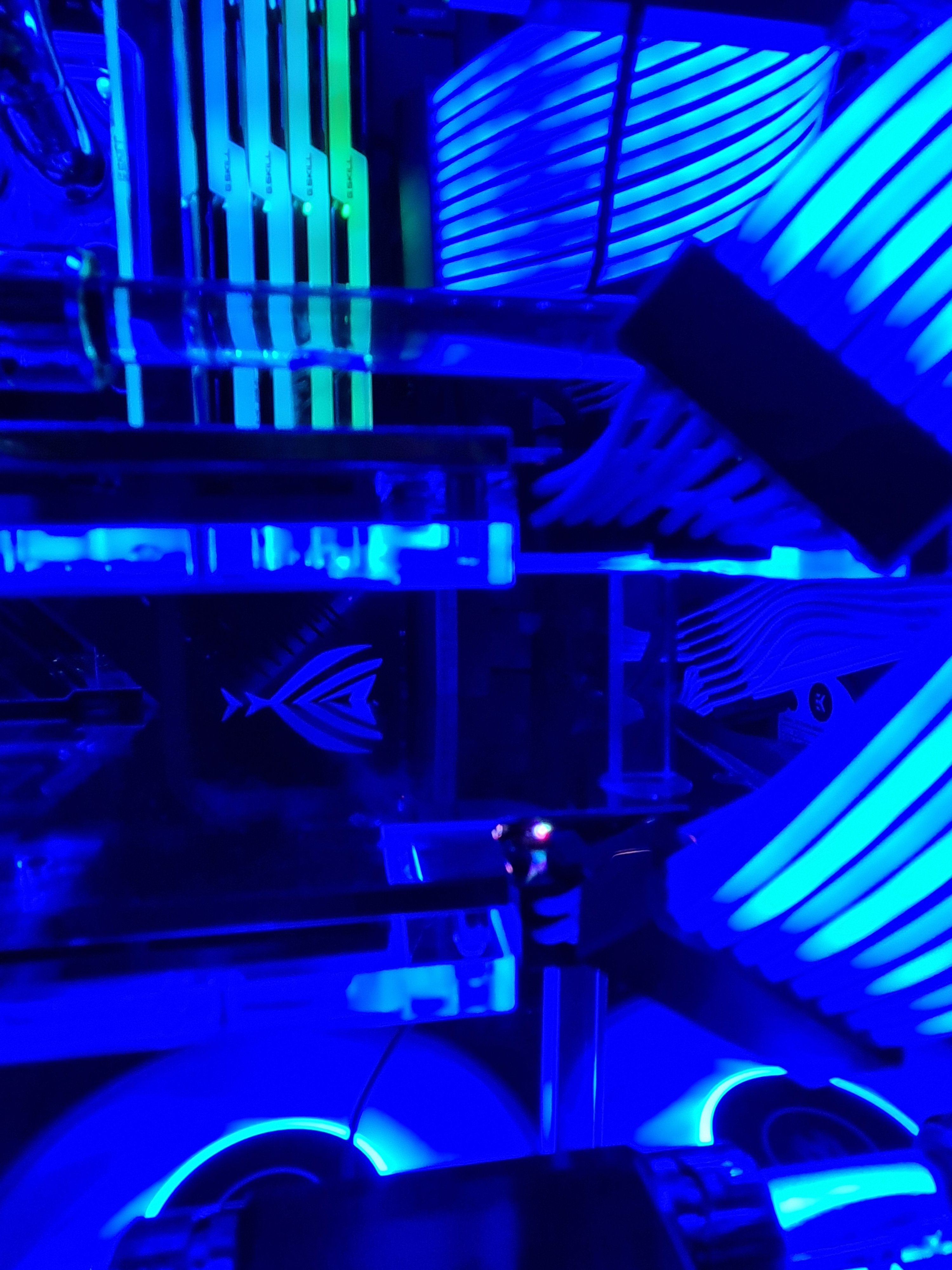

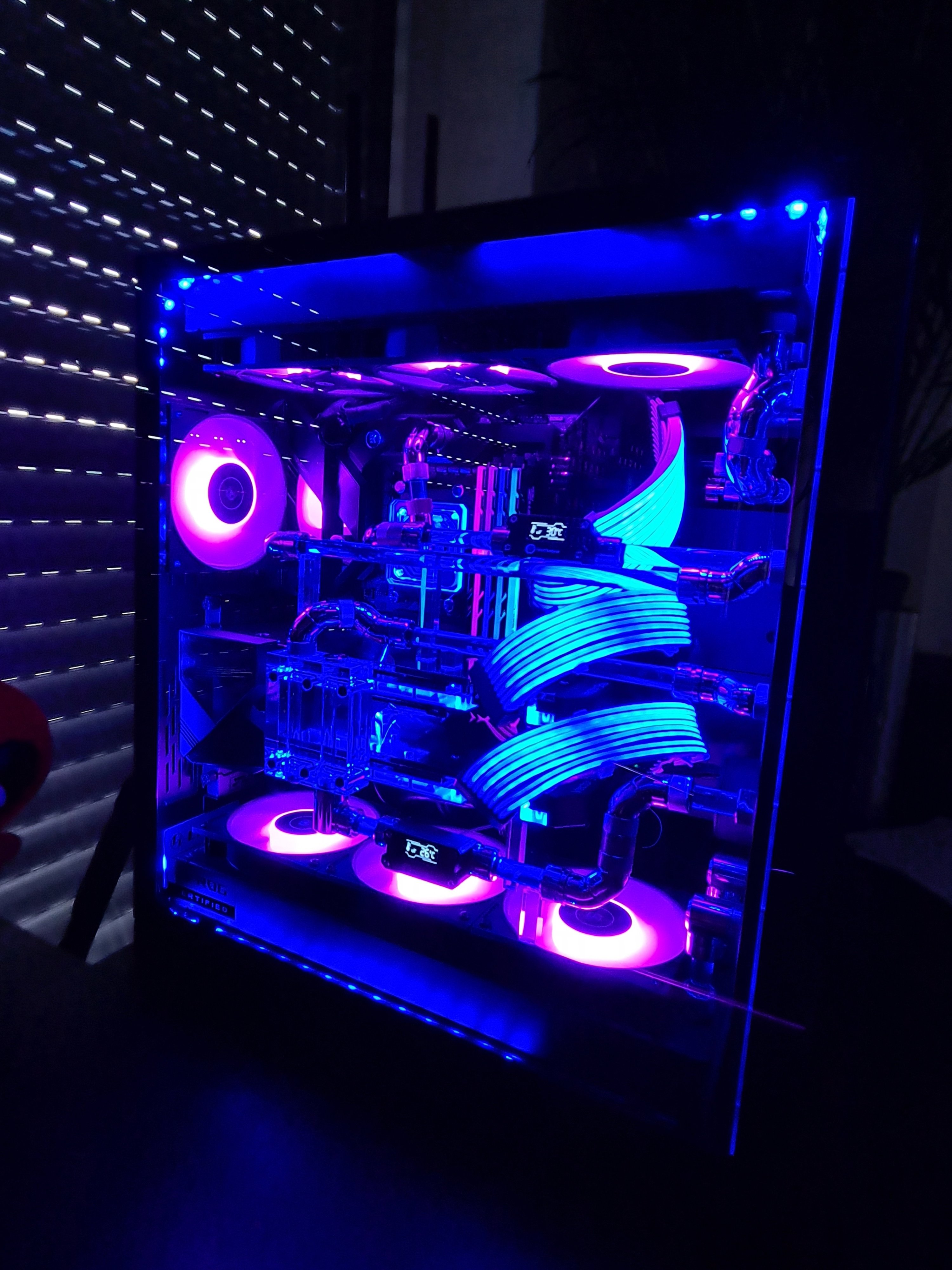

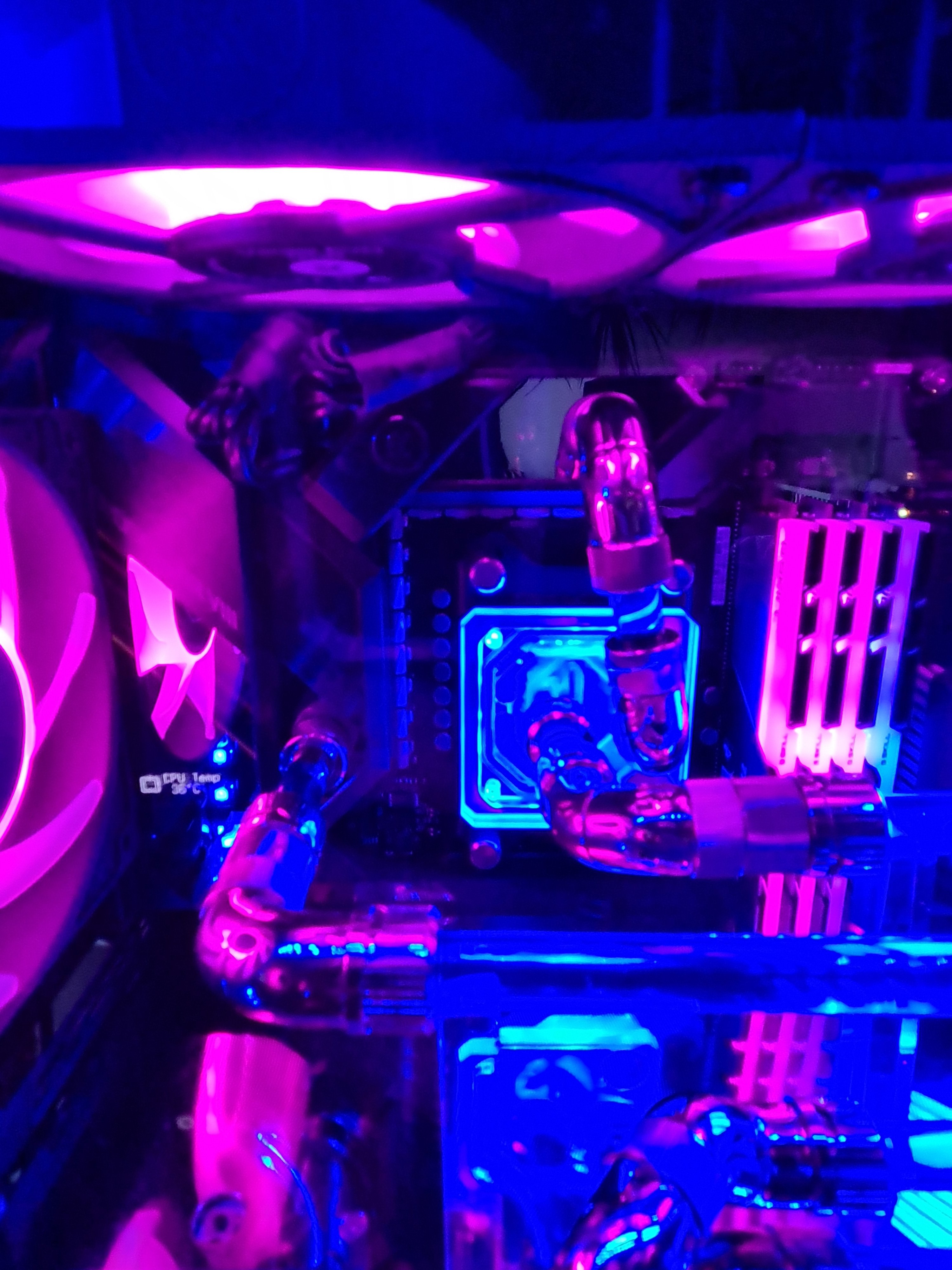

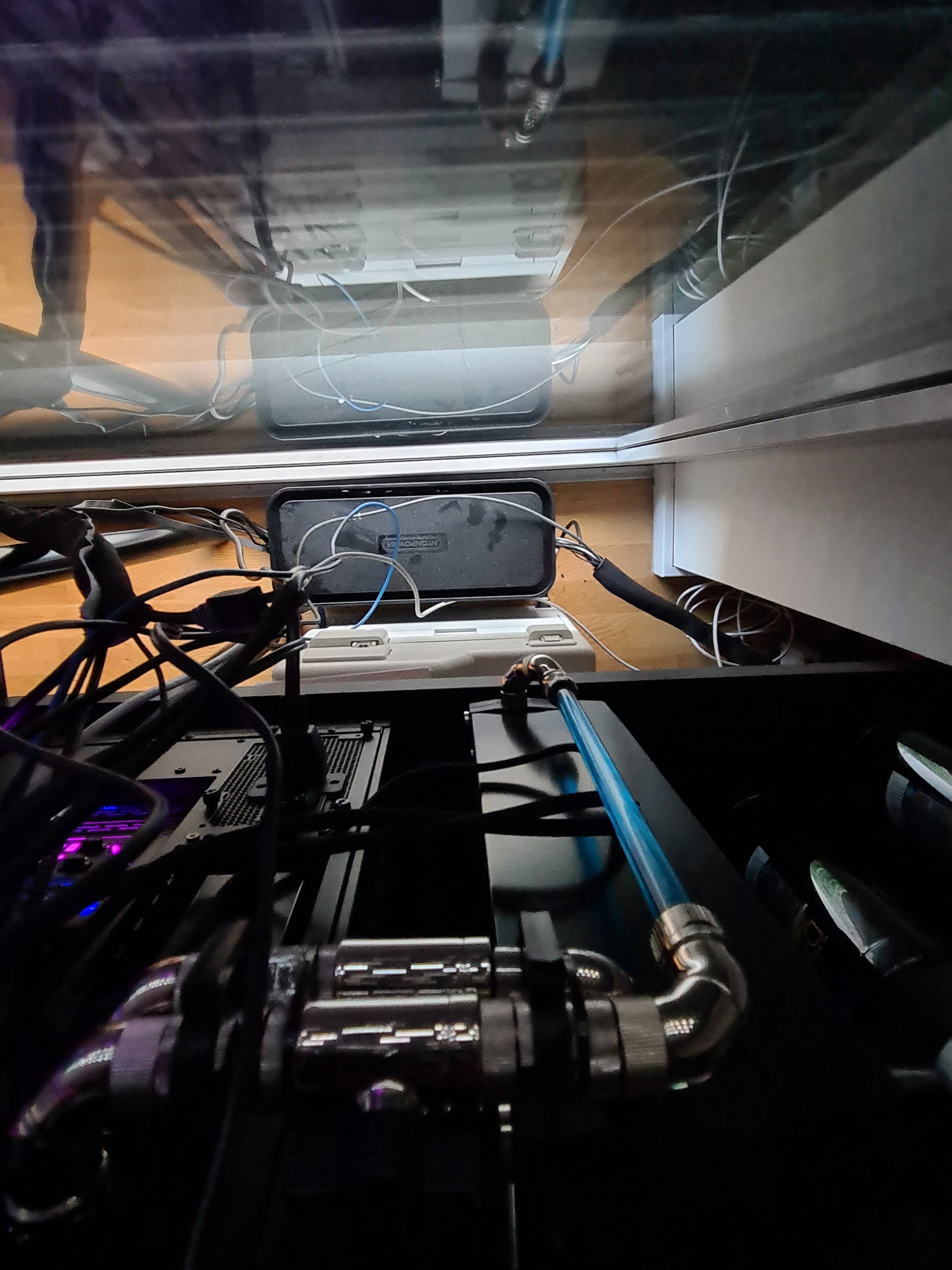

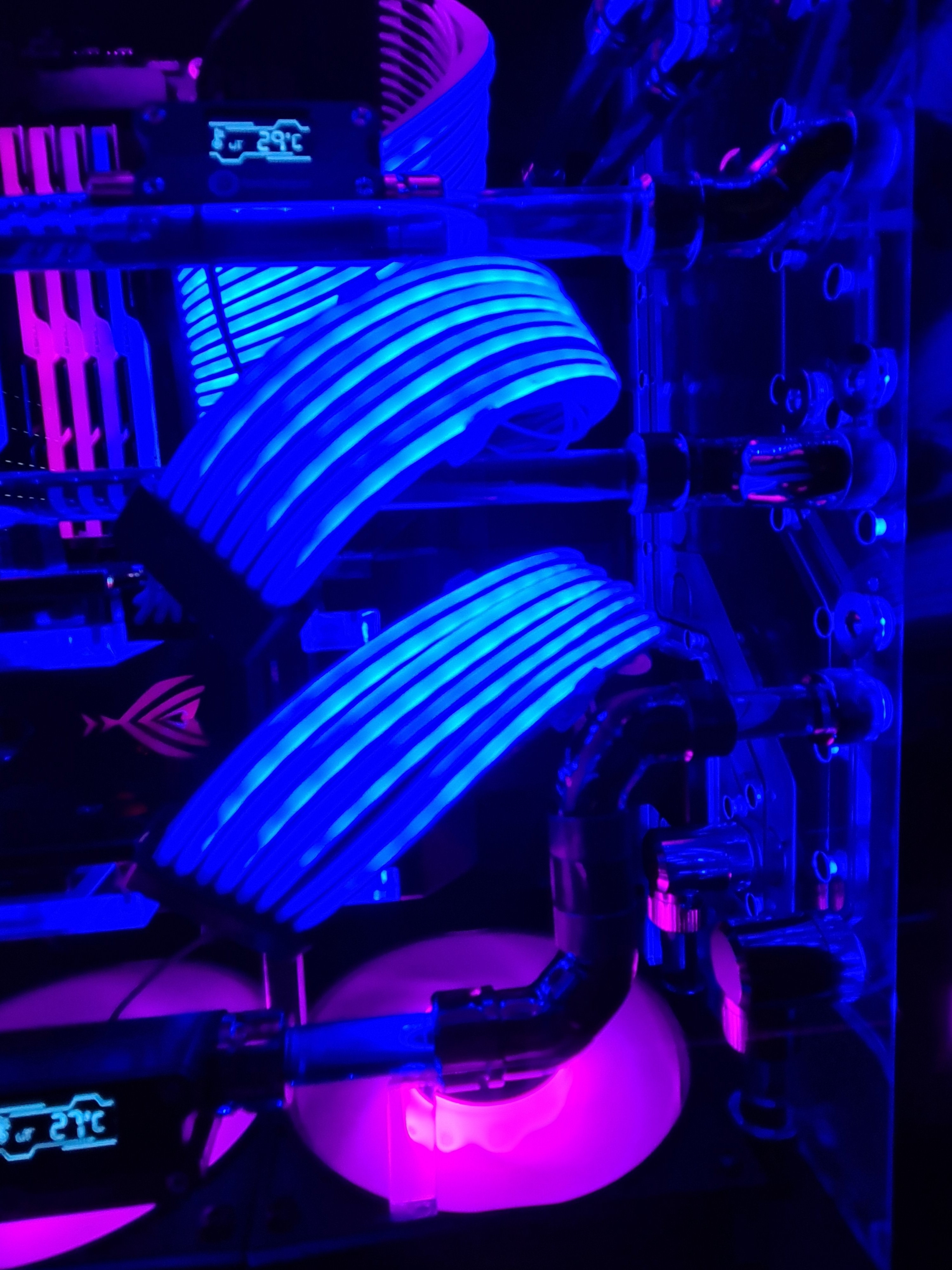

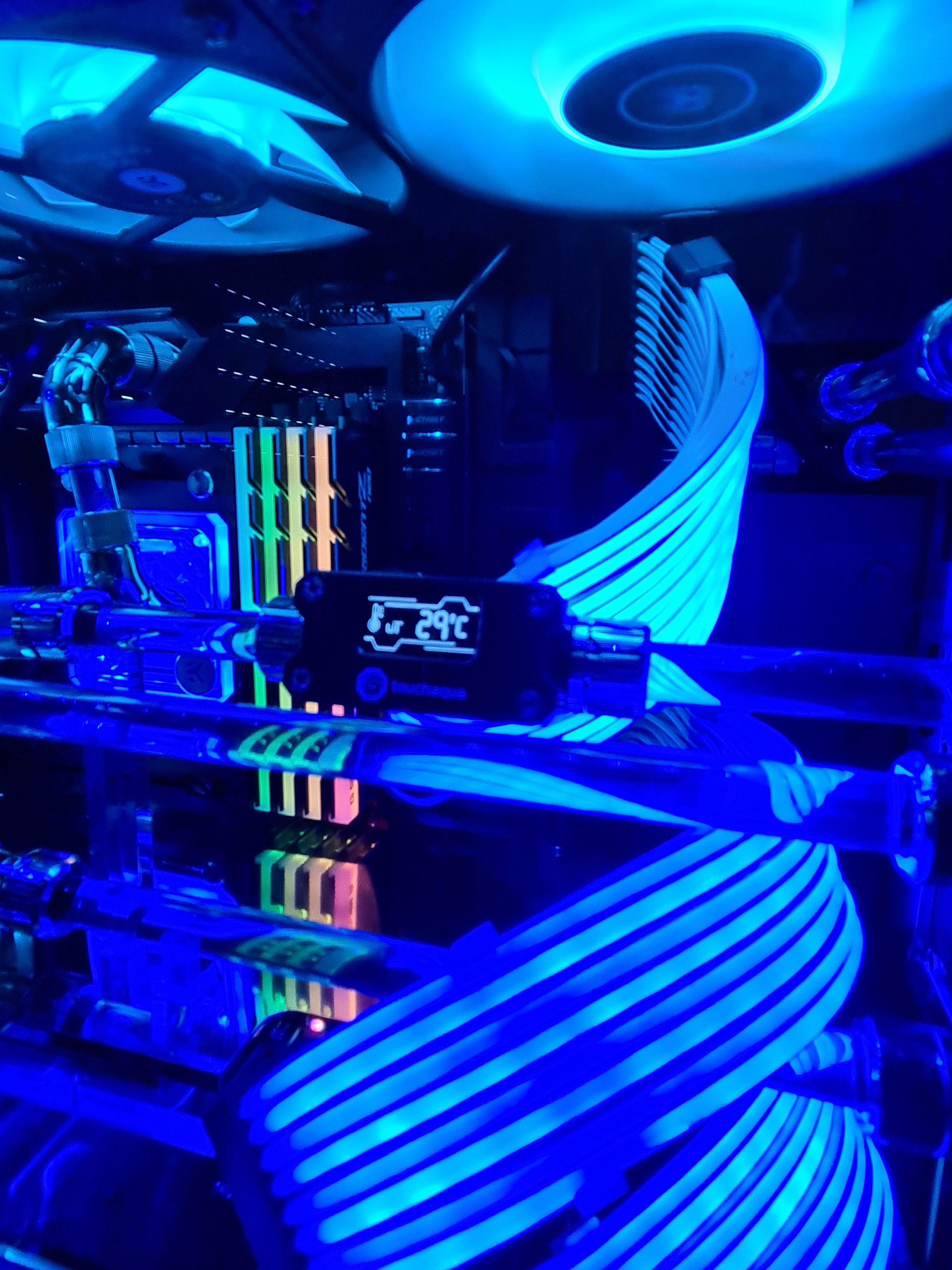

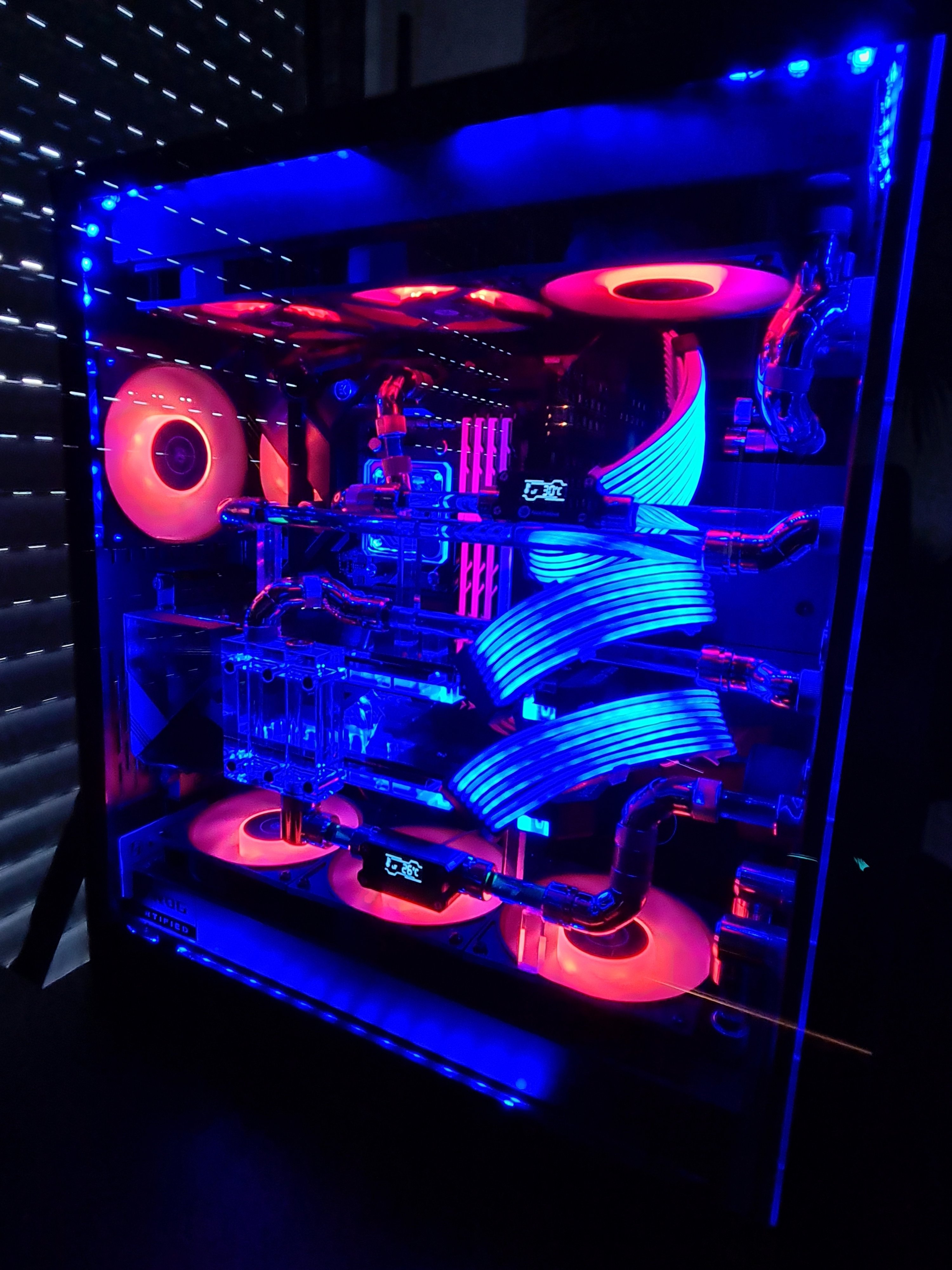

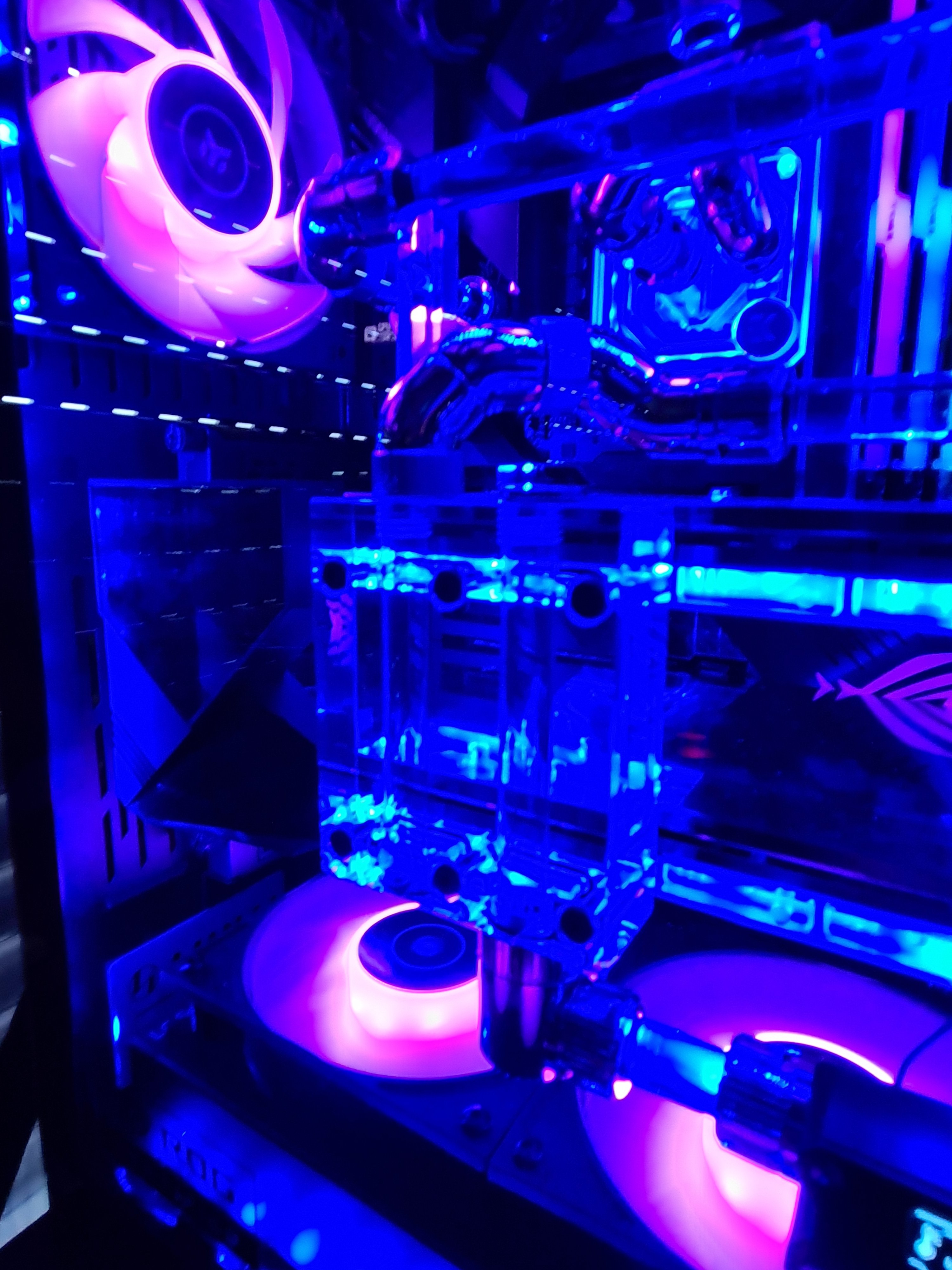

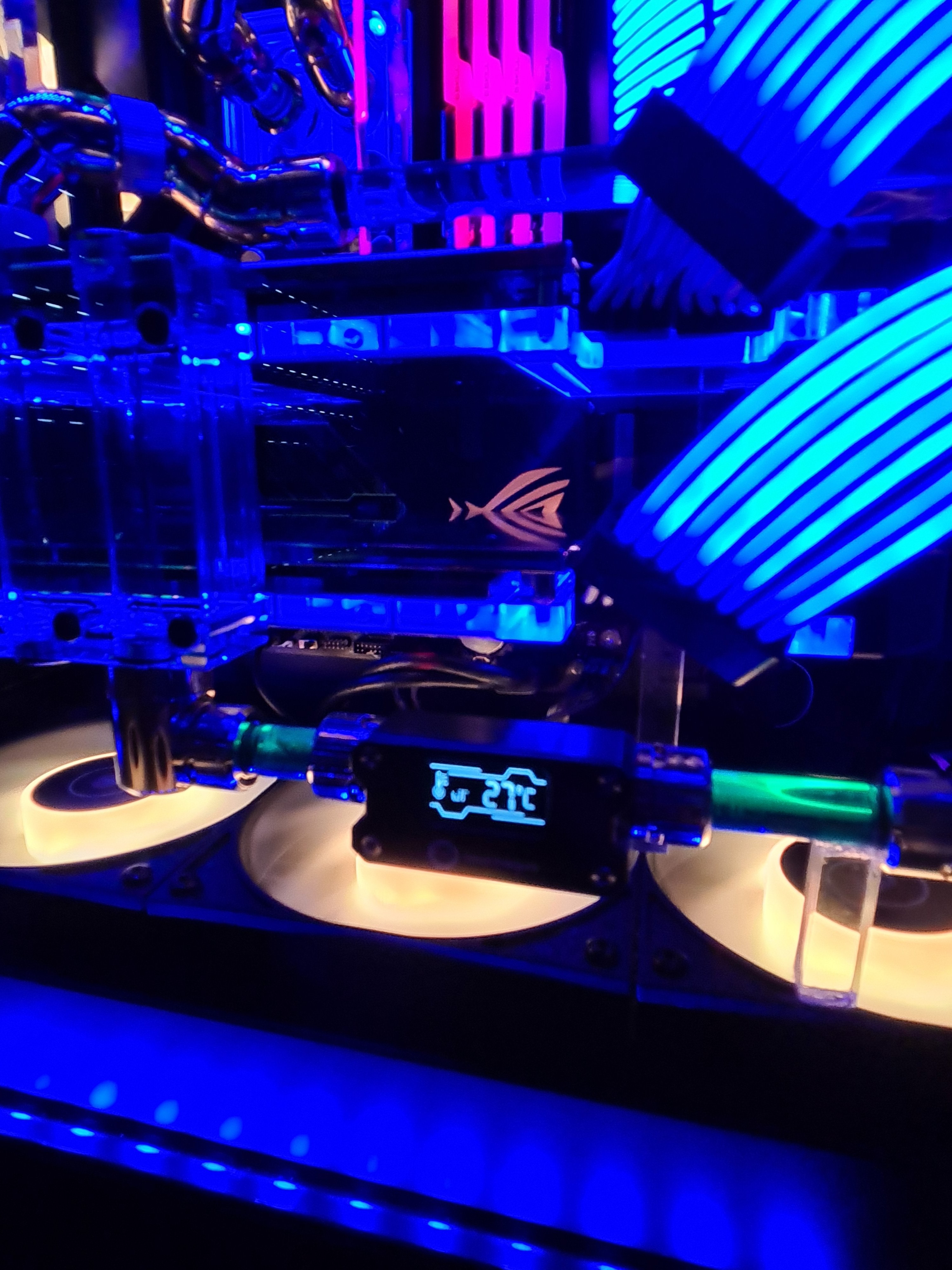

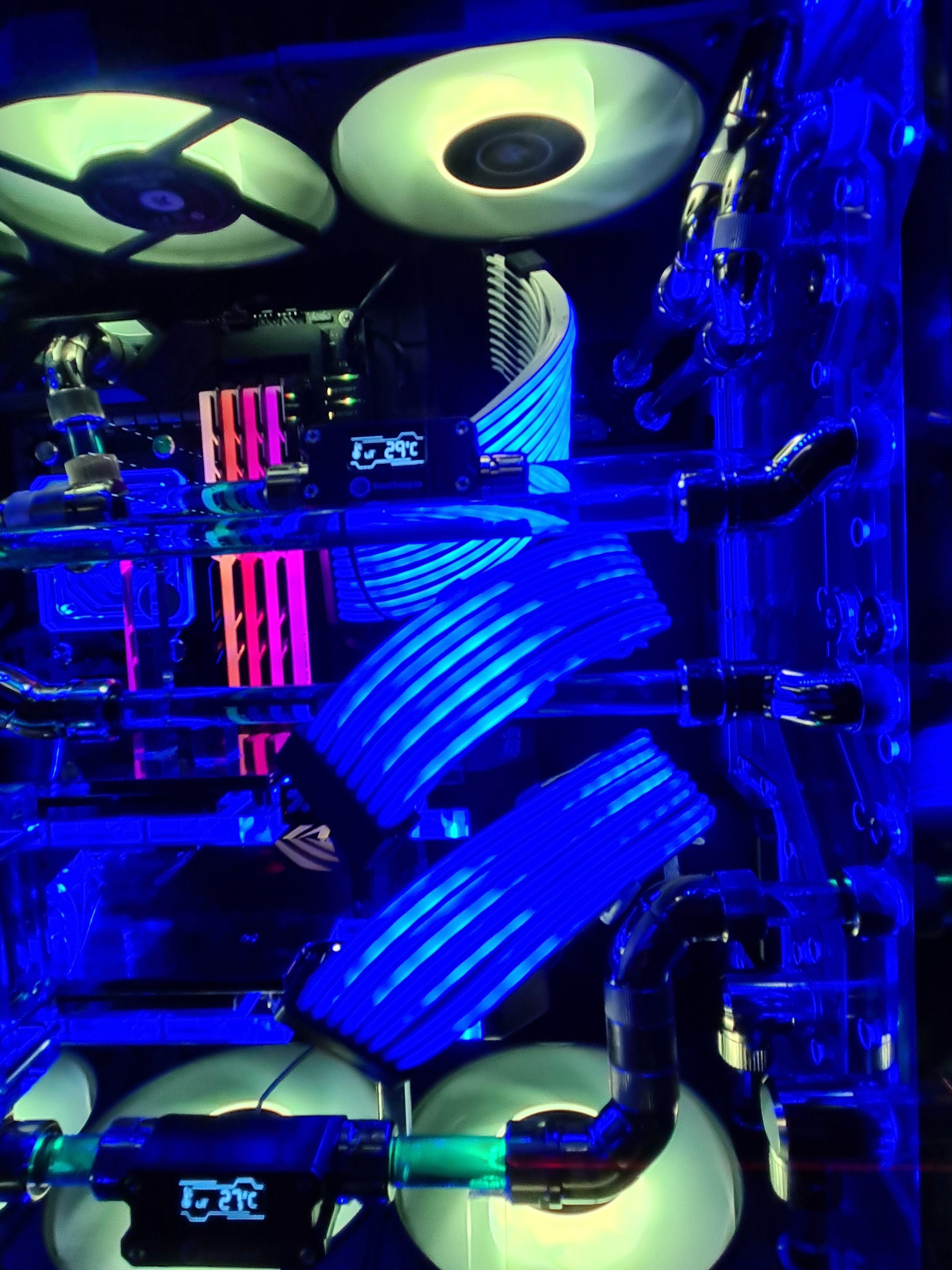

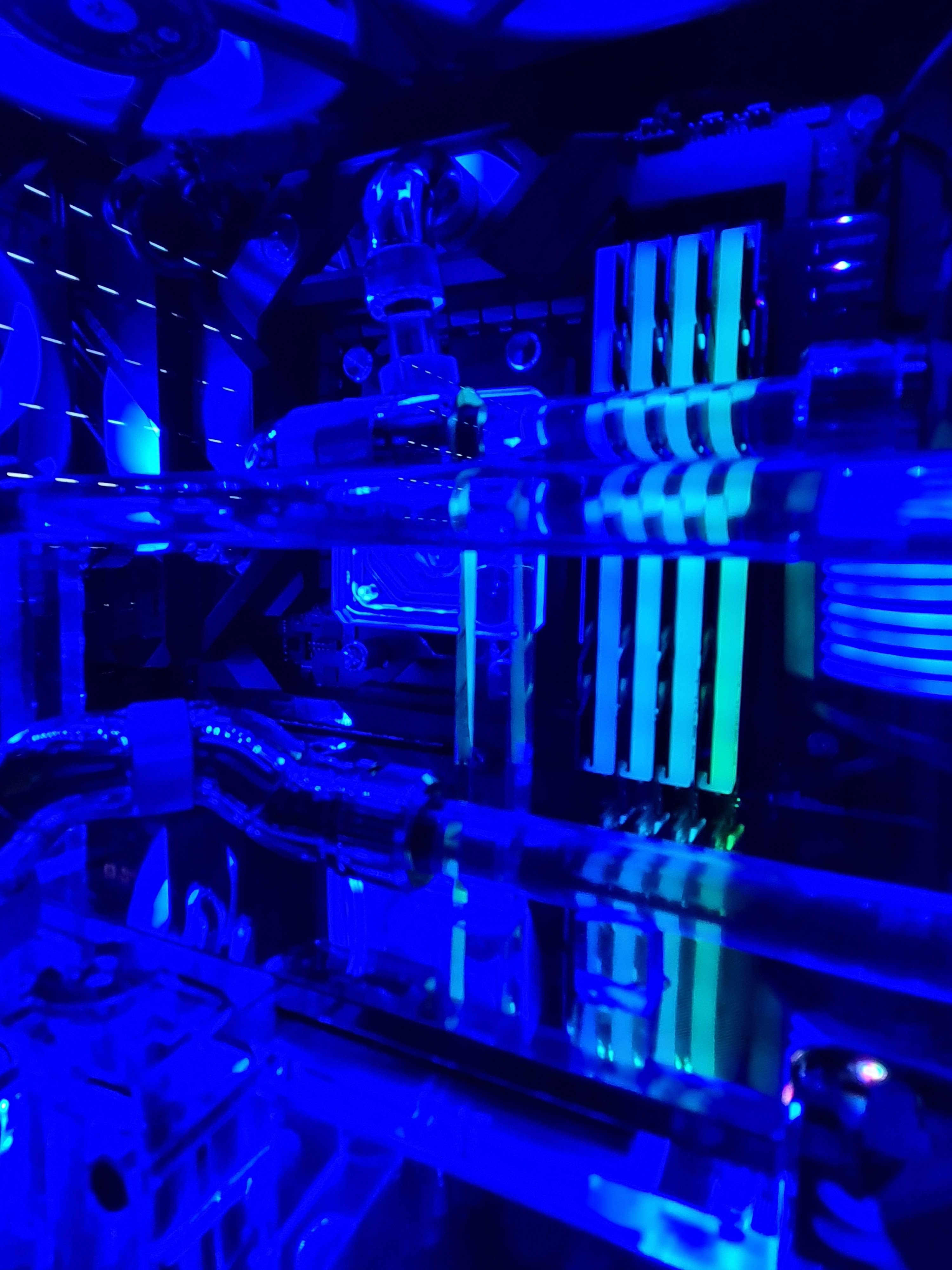

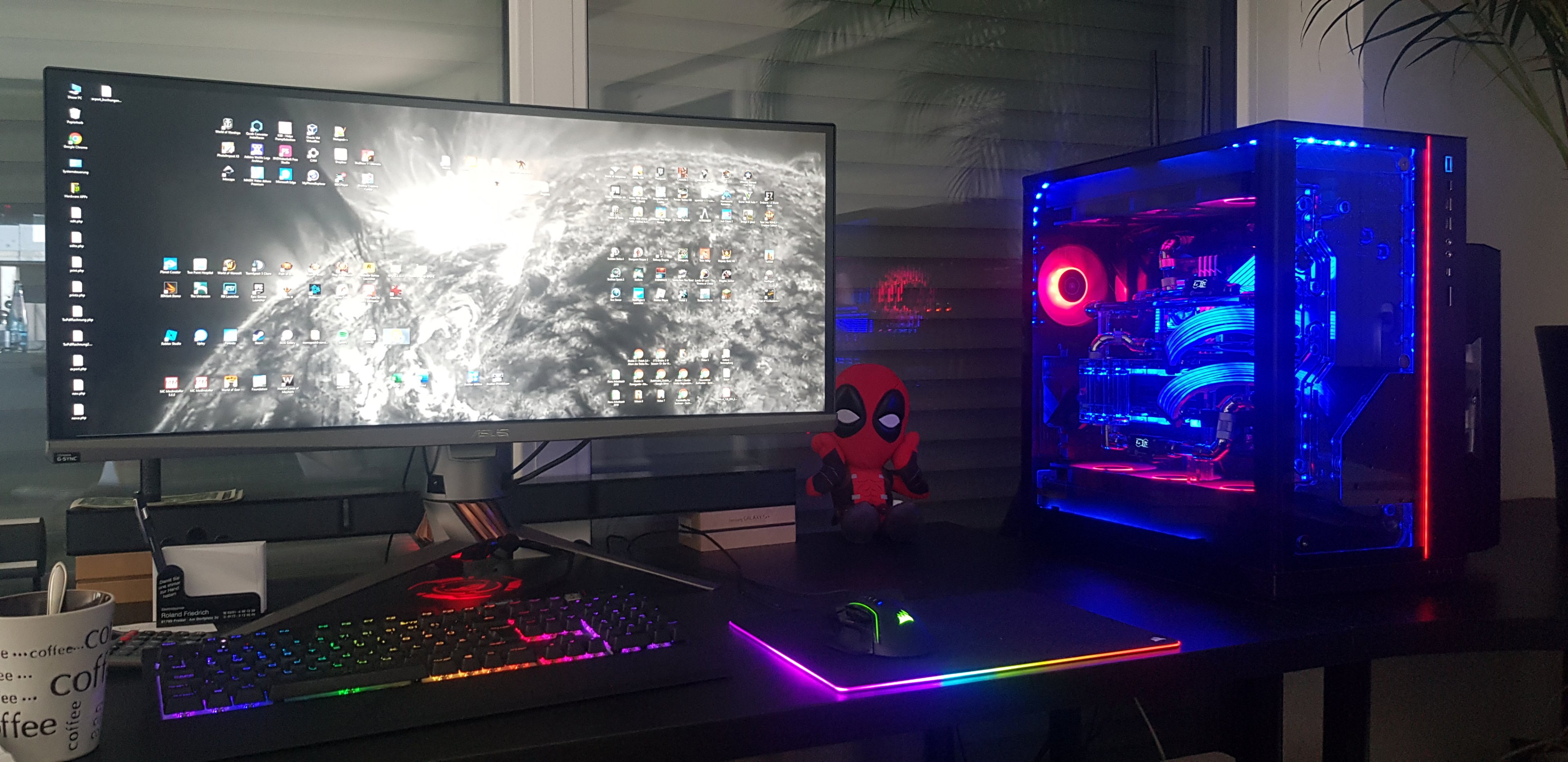

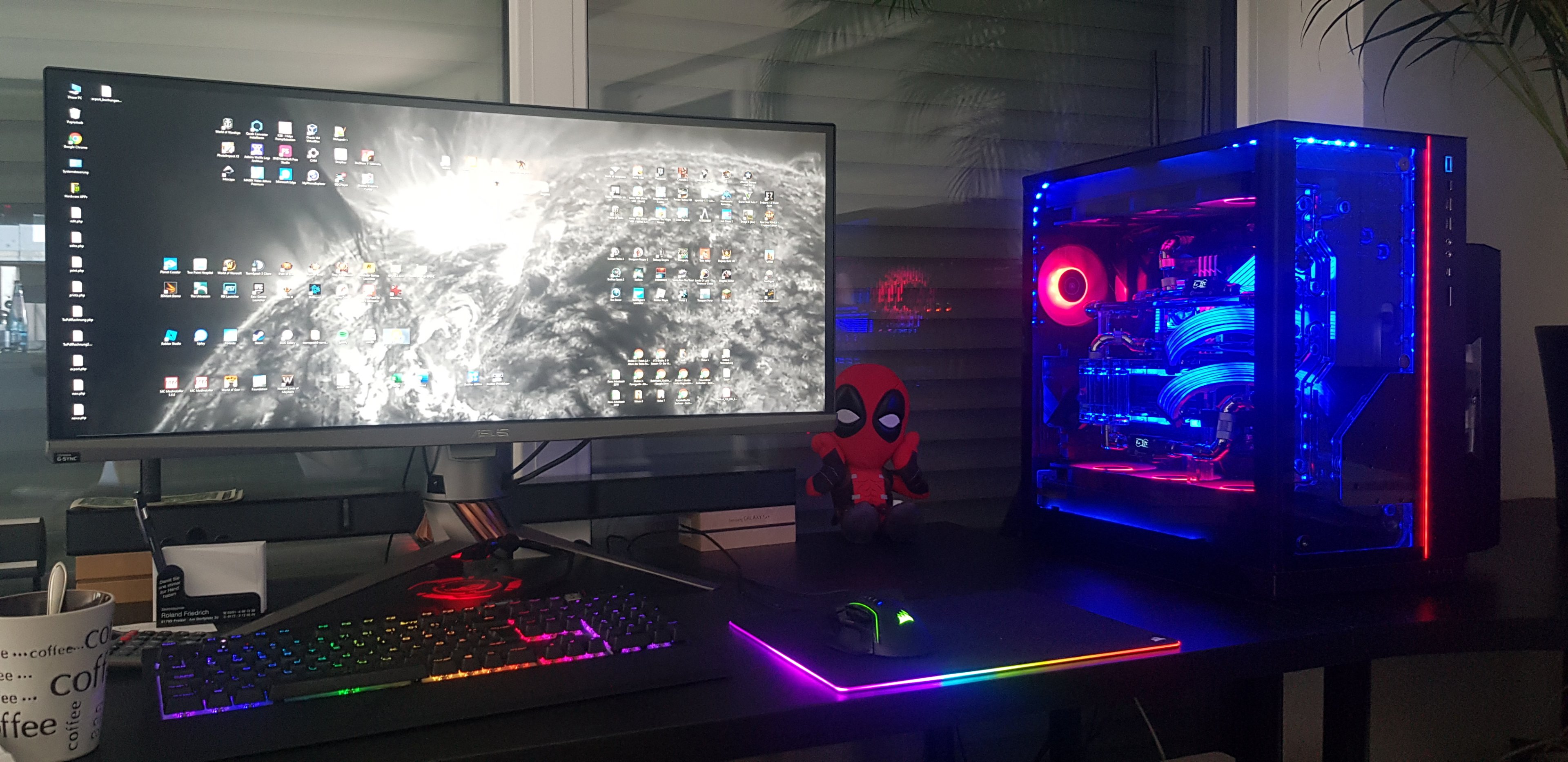

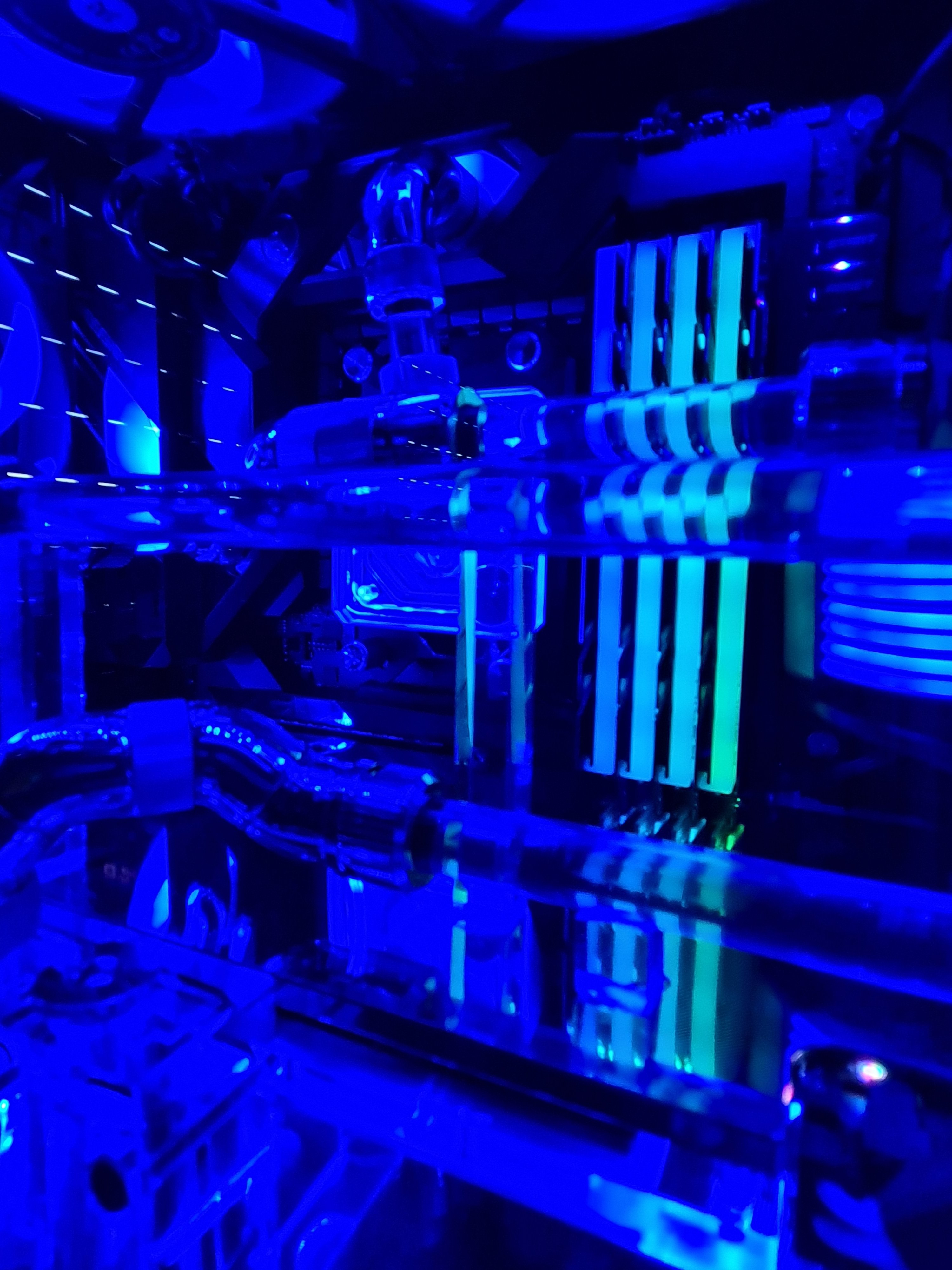

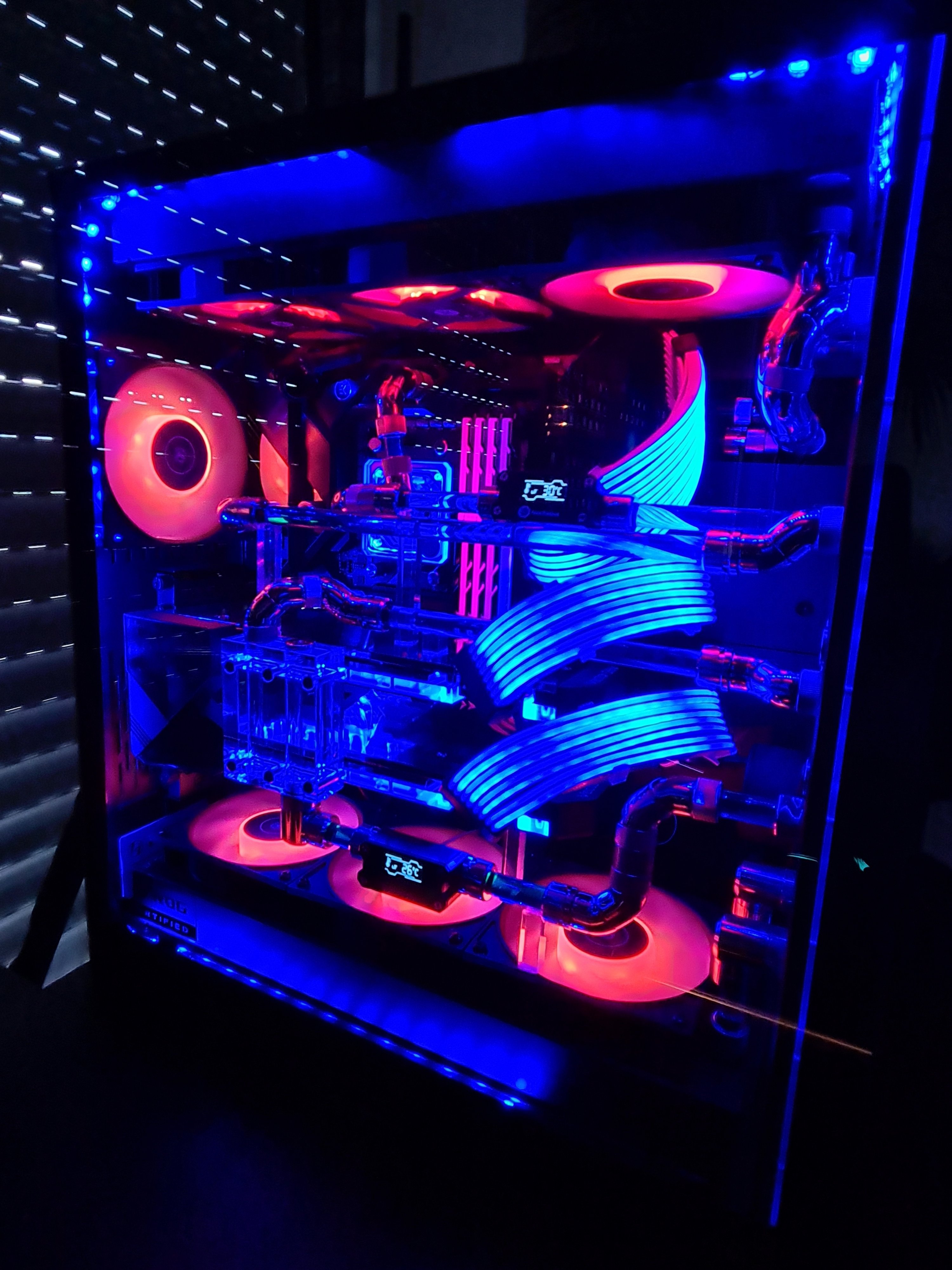

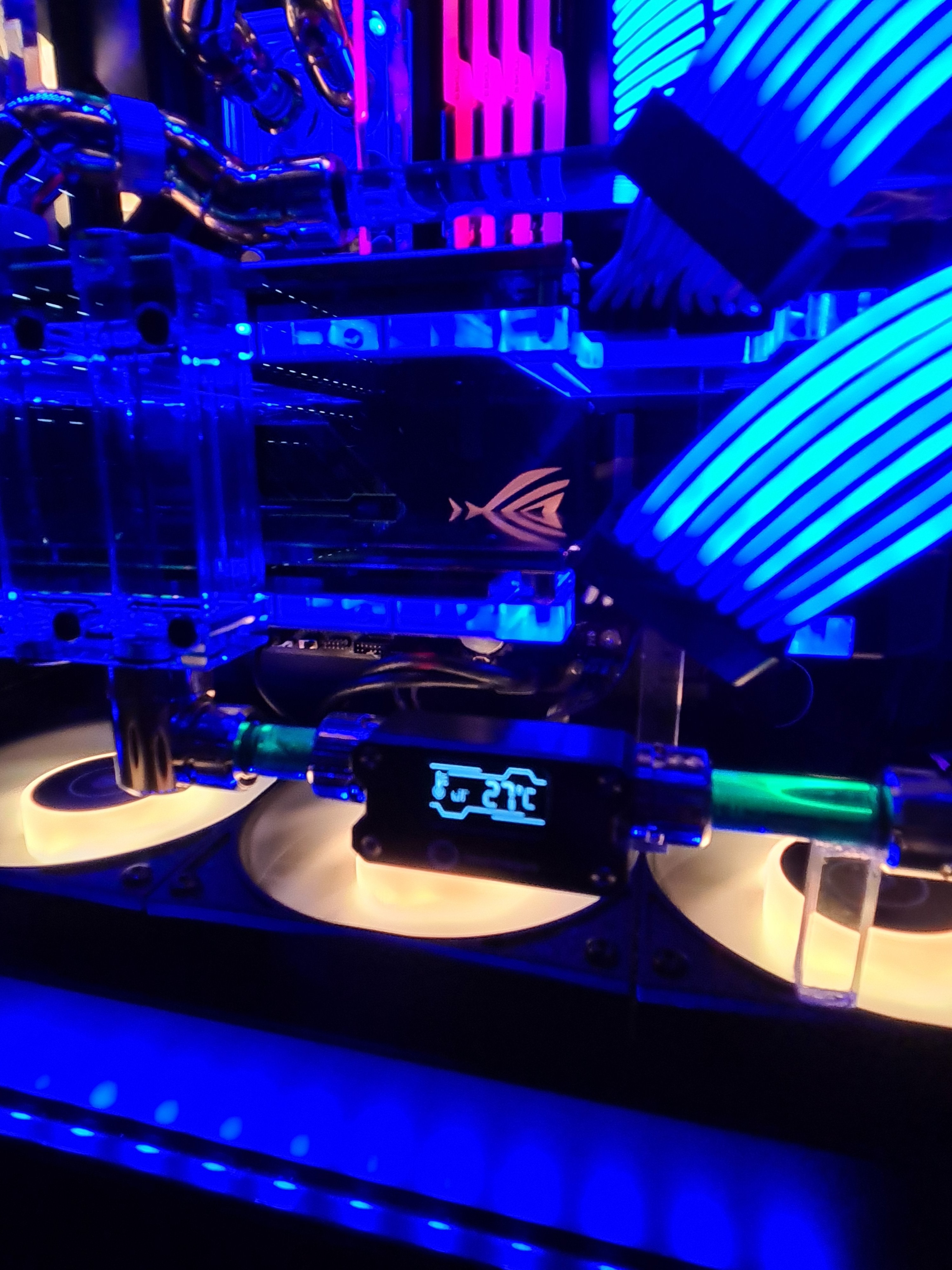

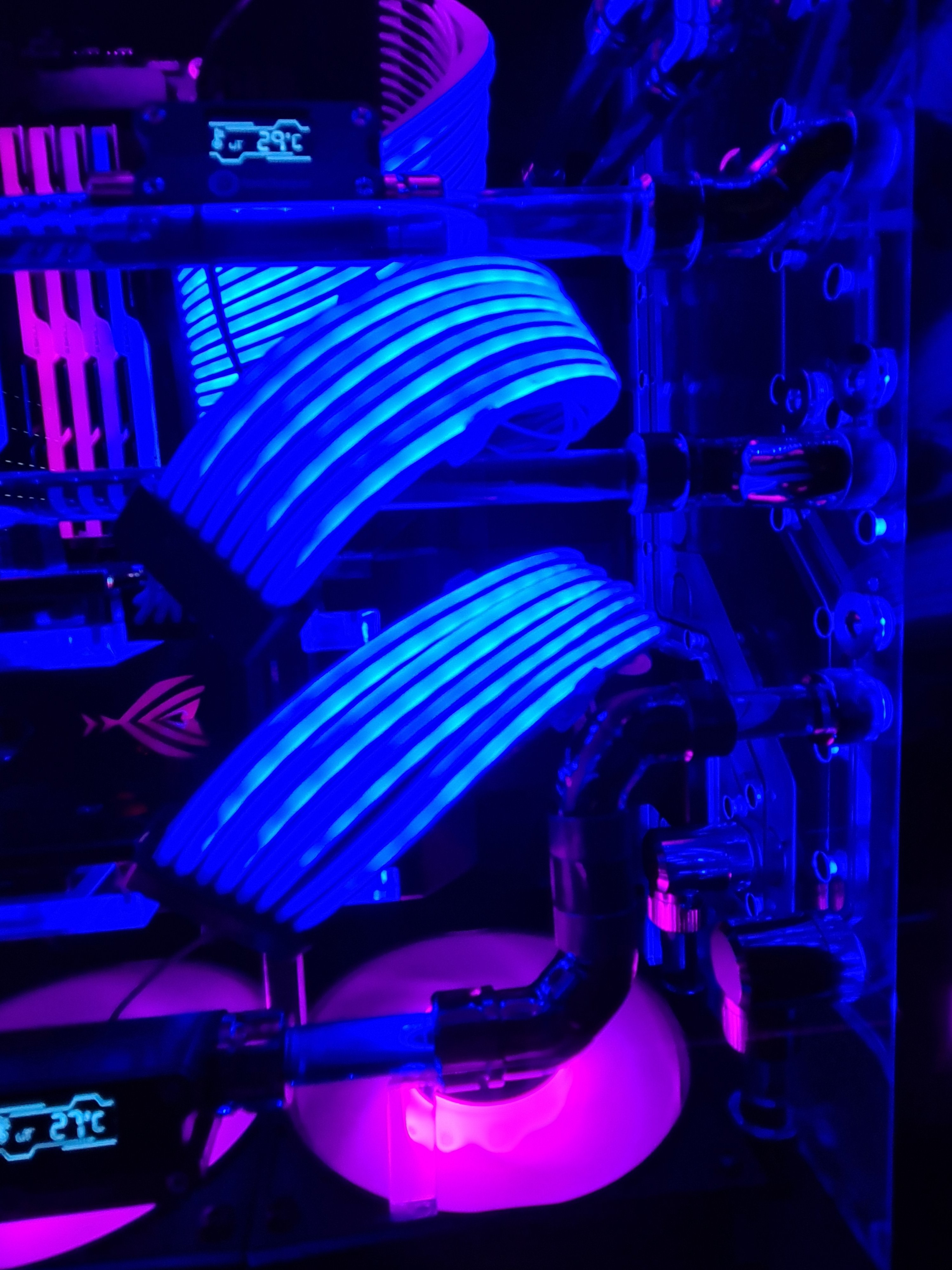

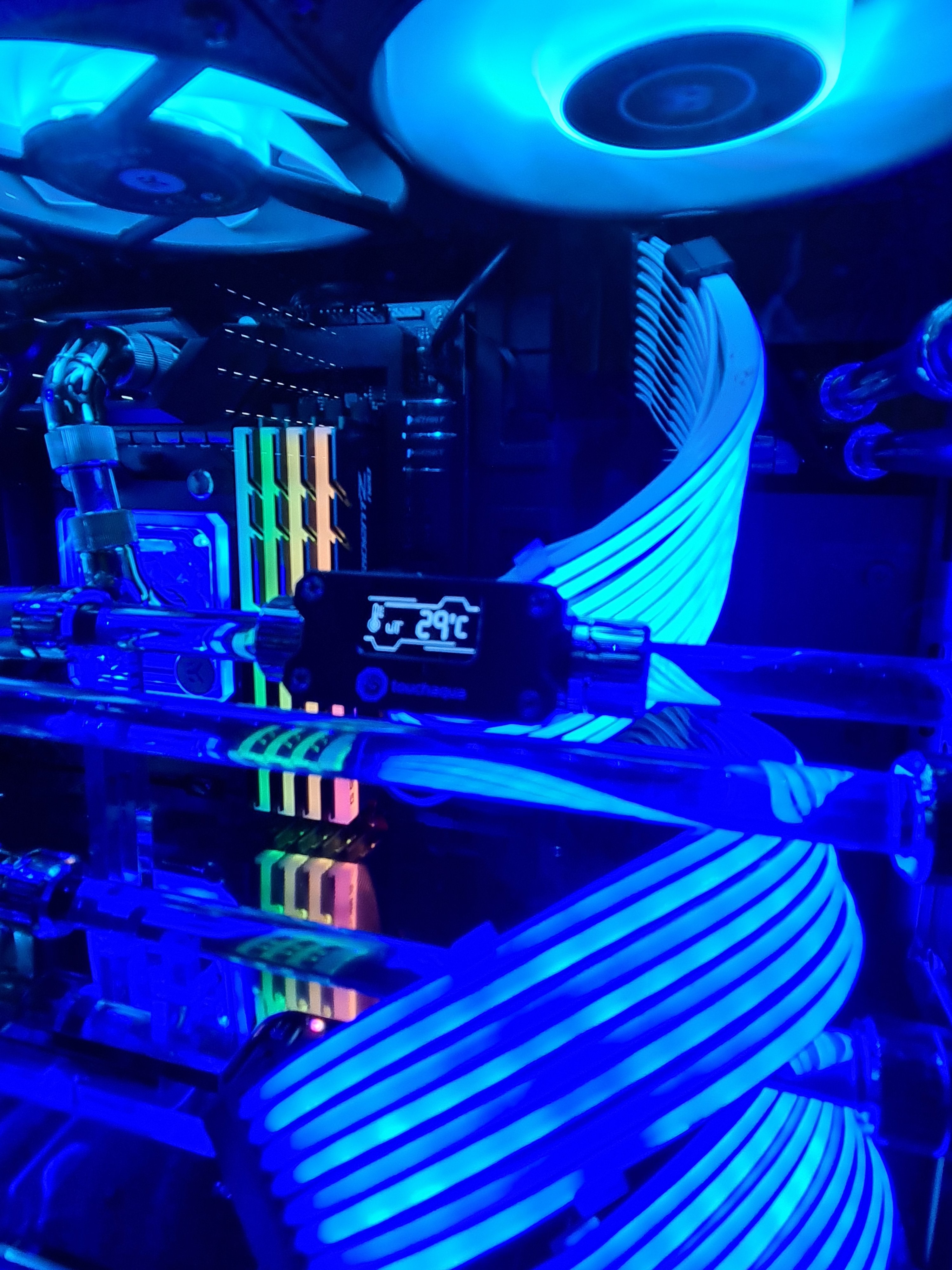

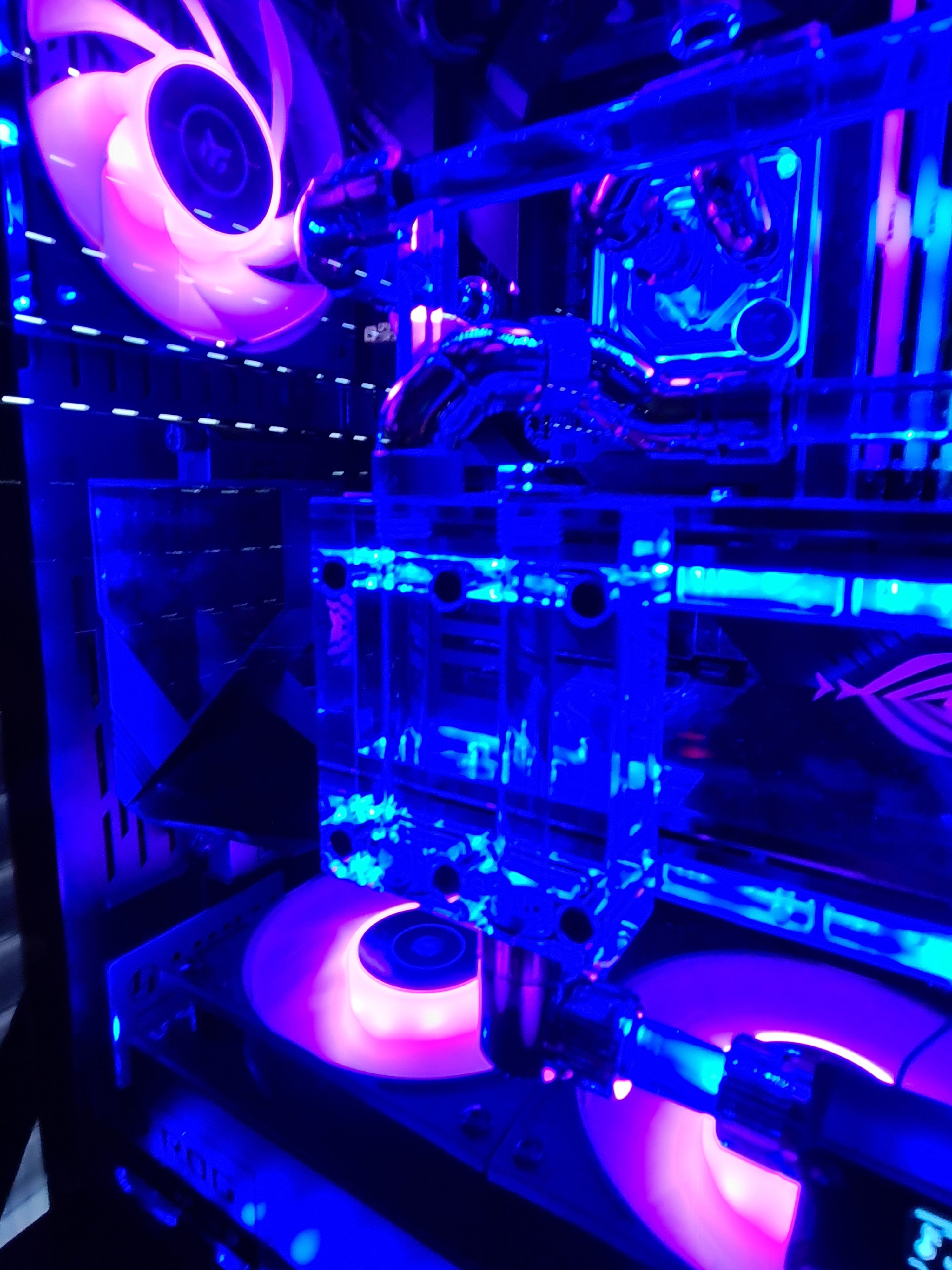

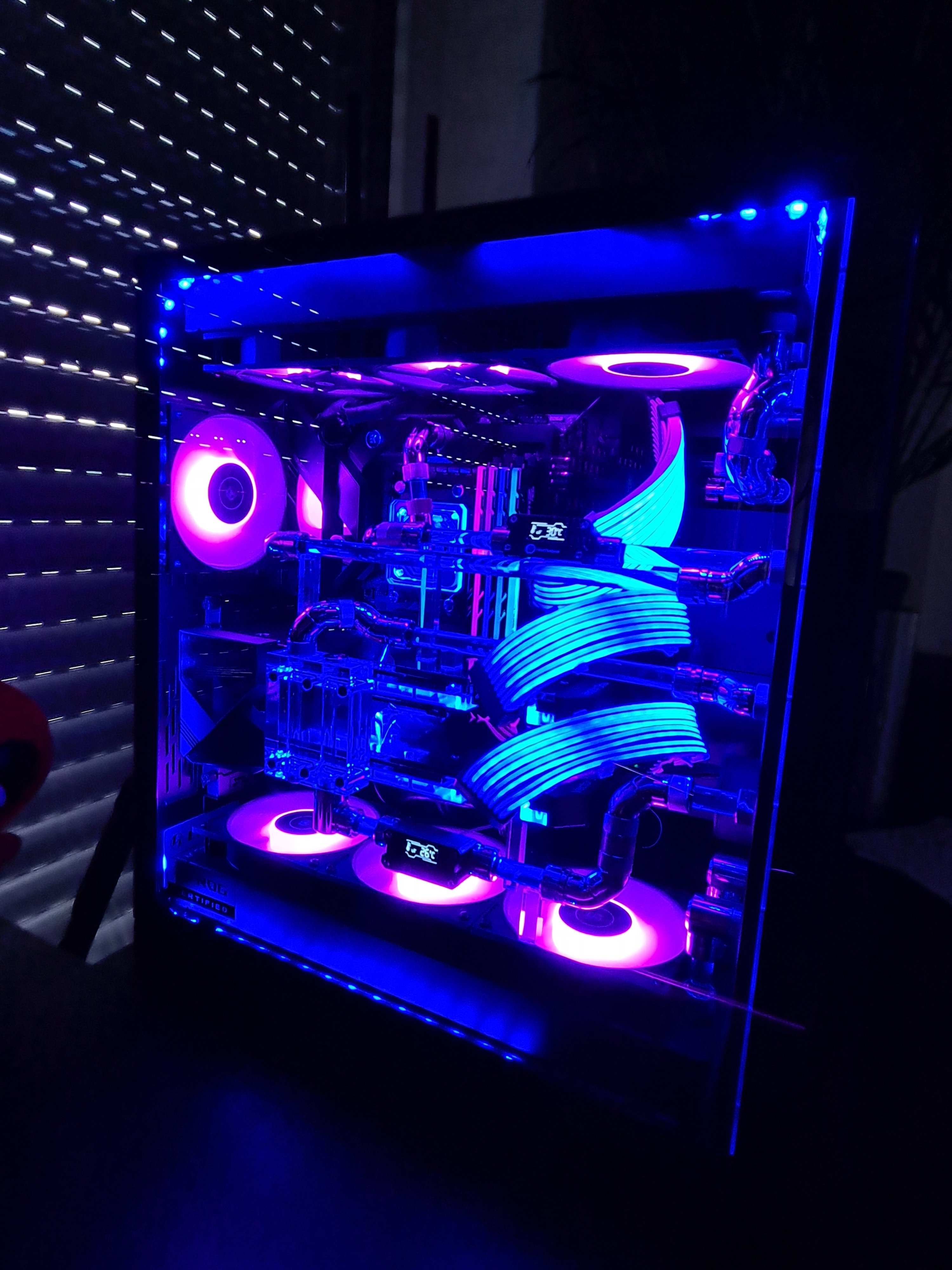

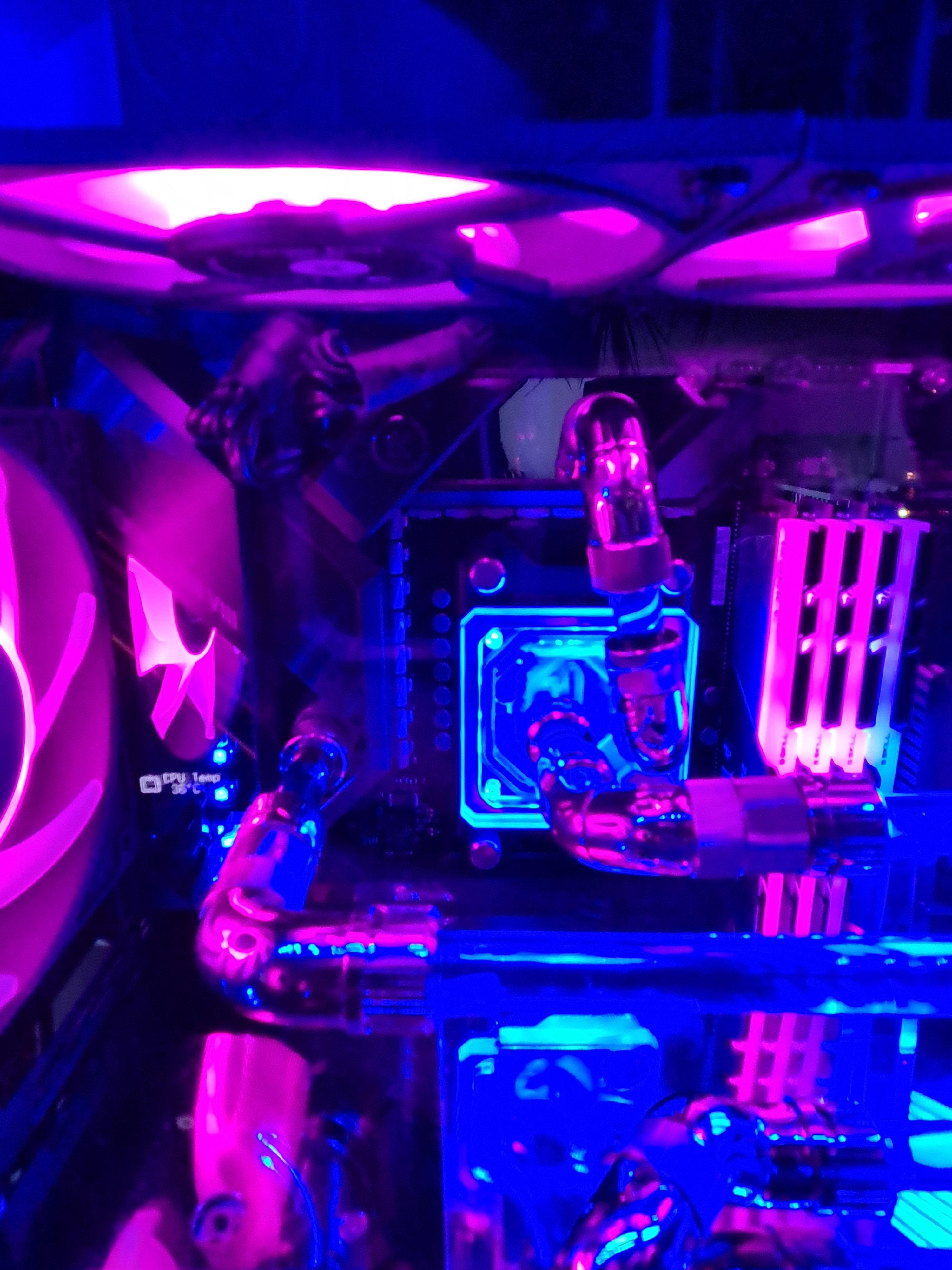

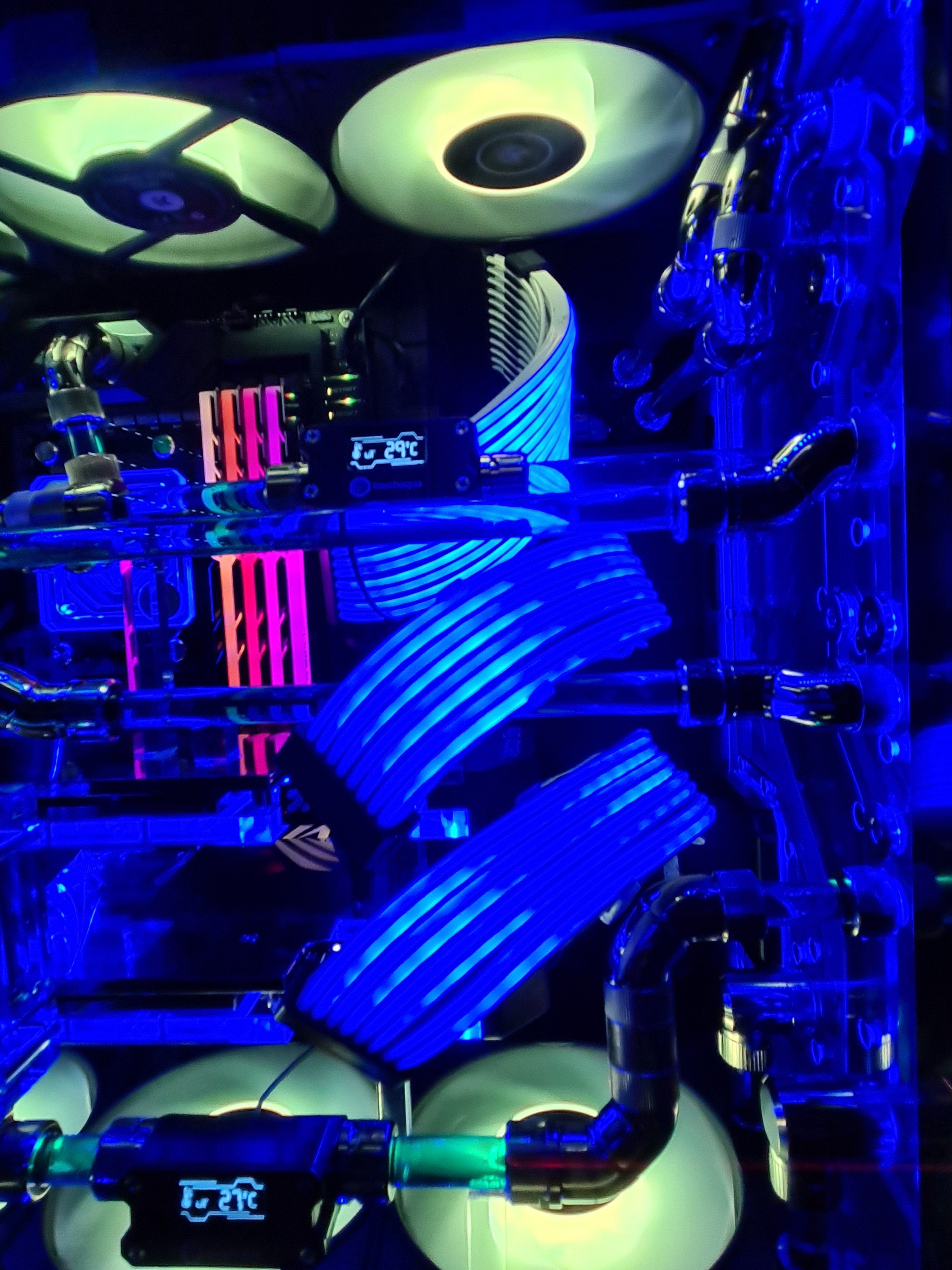

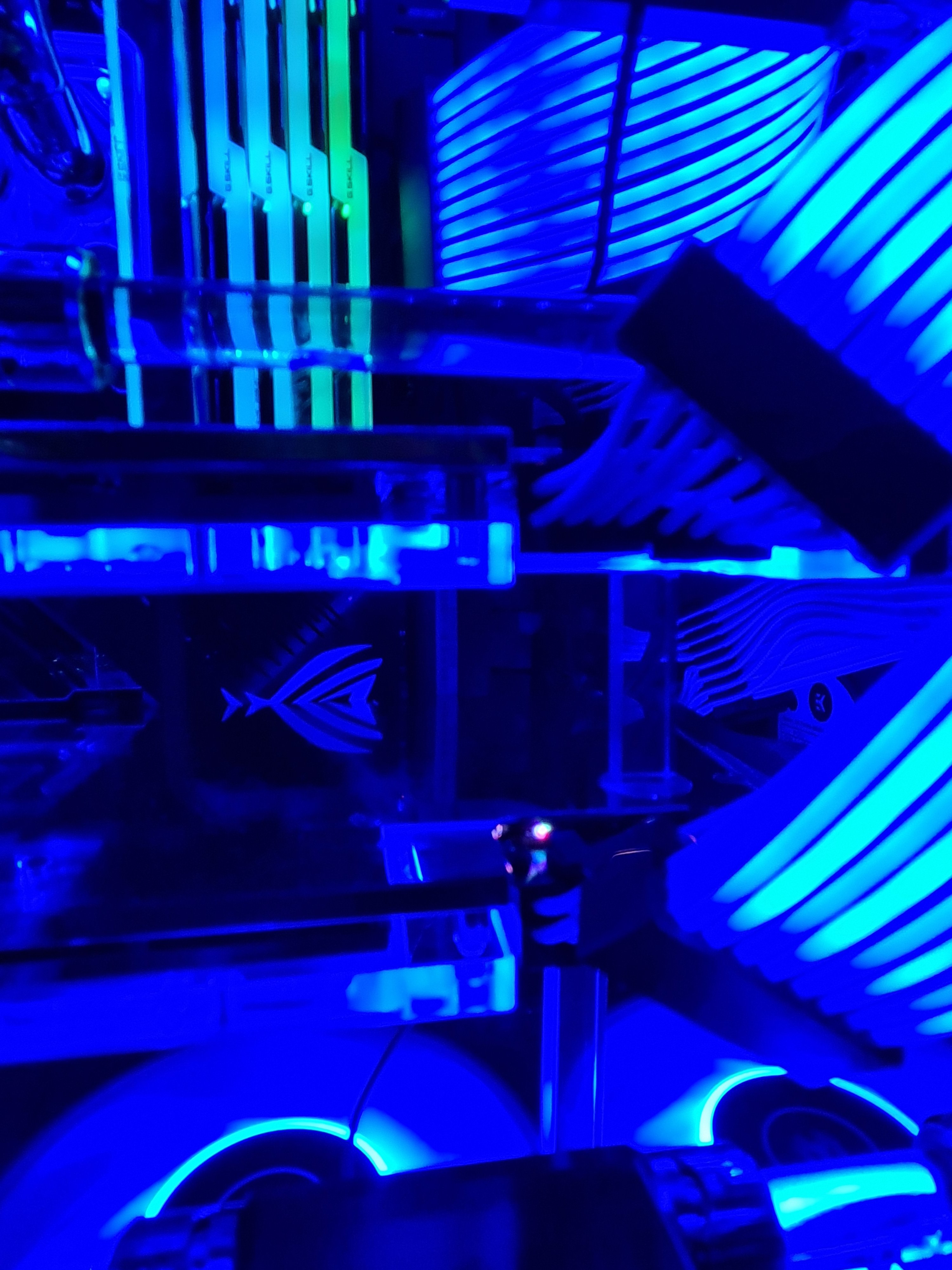

Anbei einige Bilder, wie versprochen.
