Grafikarte läuft nur auf 4x pcie 3.0 solte eigentlich aber mit 16x 3.0 laufen

[cvzone]

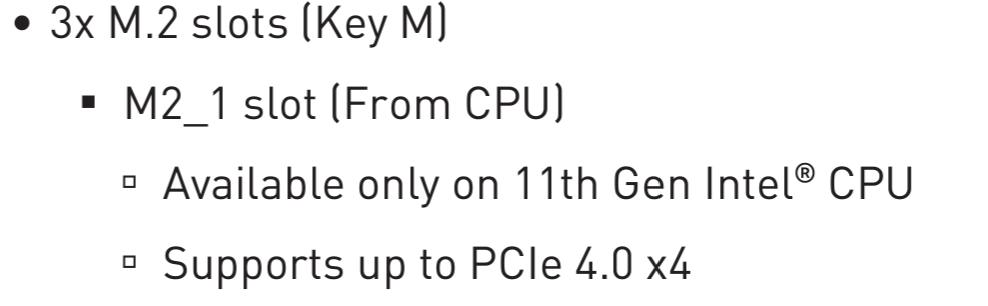

Nein PCIe 4.0 ist damit gemeint

Wenn das wirklich so ist, wäre es aber sehr schlecht formuliert im Handbuch



[Maxysch]

Da gebe ich dir recht, habe zuerst auch so verstanden



[Blaxird]

das 4,0 nicht geht ist klar unterstützt die cpu ja auch gar nicht der 3. m.2 Steckplatz funktioniert nicht ist auch nichts dirn hab ich schon mal vor geraumer zeit ausprobiert

Edit: Sorry den ersten Steckplatz der m.2



[Maxysch]

Sollte eigentlich über den Chipsatz funktionieren 🤔



[Blaxird]

tuts aber nicht hab mich auch gewundert

Ergänzung (23. Mai 2024)

möglich das es daran liegt das die cpu nur 16 hat bin darin jetzt kein Fachmann ob es siech mit den ssd beißt

Ergänzung (23. Mai 2024)

Hab das noch beim sauber machen gesehen



[Maxysch]

16 hat bin darin jetzt kein Fachmann ob es siech mit den ssd beißt

Welche SSD sind das den genau?

Ergänzung (23. Mai 2024)

In welchen SATA steckt deine Festplatte?



[cvzone]

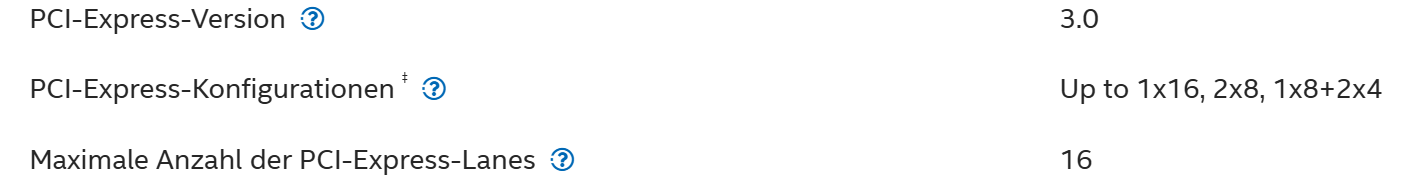

Laut Intel hat die CPU tatsächlich nur 16 Lanes. Das ist sicherlich auch der Grund, warum der M.2_1 eigentlich nur mit 11th Gen CPU gehen sollte.

https://www.intel.de/content/www/de...-20m-cache-up-to-5-30-ghz/specifications.html

Da die M.2 im M.2_1 aber funktioniert, müssen die Lanes von der CPU kommen und der GPU die Lanes klauen.



[Maxysch]

Bei Intel werden leider im ersten Slot immer die Lanes geklaut wenn es um die höchste PCIe Version und ersten M2 Slot geht. AMD stellt da mehr Lanes zur Verfügung



[Blaxird]

ssd 2x samsung 980 pro 1tb und hab anscheinend ein kontakt Problem das ich nach erneutem gucken und sauber machen nur noch 4 lanes habe und nicht wie vorhin 8



[cvzone]

Wäre mit dem 11900K vermutlich nicht der Fall, weil der 20 Lanes hat und das ja dann zusätzlich gehen sollte (und mit PCIe 4.0)

erneutem gucken und sauber machen nur noch 4 lanes habe und nicht wie vorhin 8

Du wirst neben der M.2 im Slot 1 zusätzlich ein Kontaktproblem haben. MSI empfiehlt im Handbuch bei sehr schweren Karten eine Stütze gegen Slot Verformung. Aber die 3070 wird ja nicht so schwer sein...



[Maxysch]

Kannst du das ohne SSD im ersten Slot testen oder ist da dein System 🤔

Ergänzung (23. Mai 2024)

@cvzone stimmt daran habe ich auch nicht gedacht, das könnte dieses Problem verursachen, allerdings finde ich selbst PCIe 3.0 8x für die RTX 3070 zu wenig, natürlich wenn die im VRAM Limit läuft 🤔



[Blaxird]

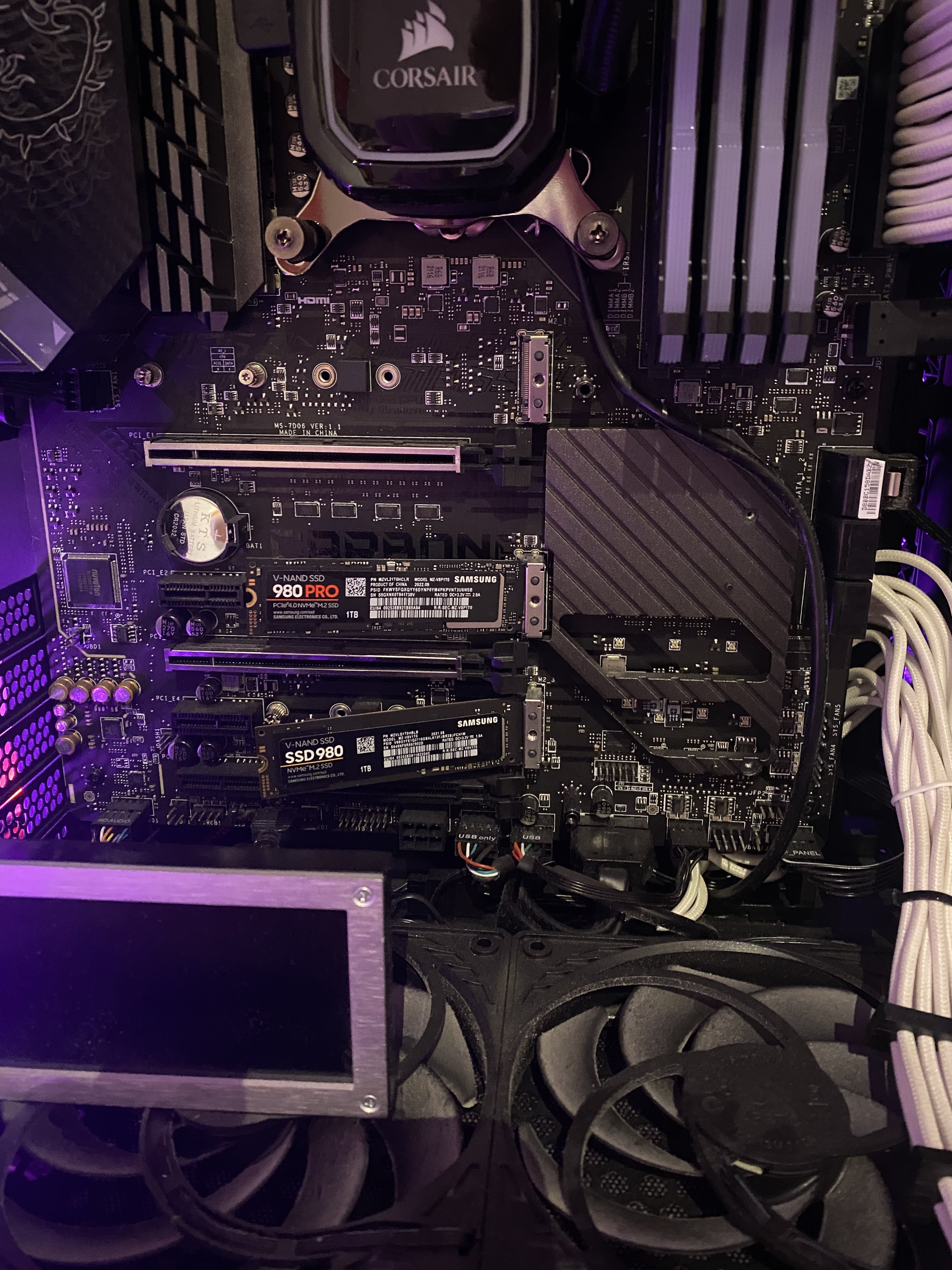

Aktuelle Konfiguration



[cvzone]

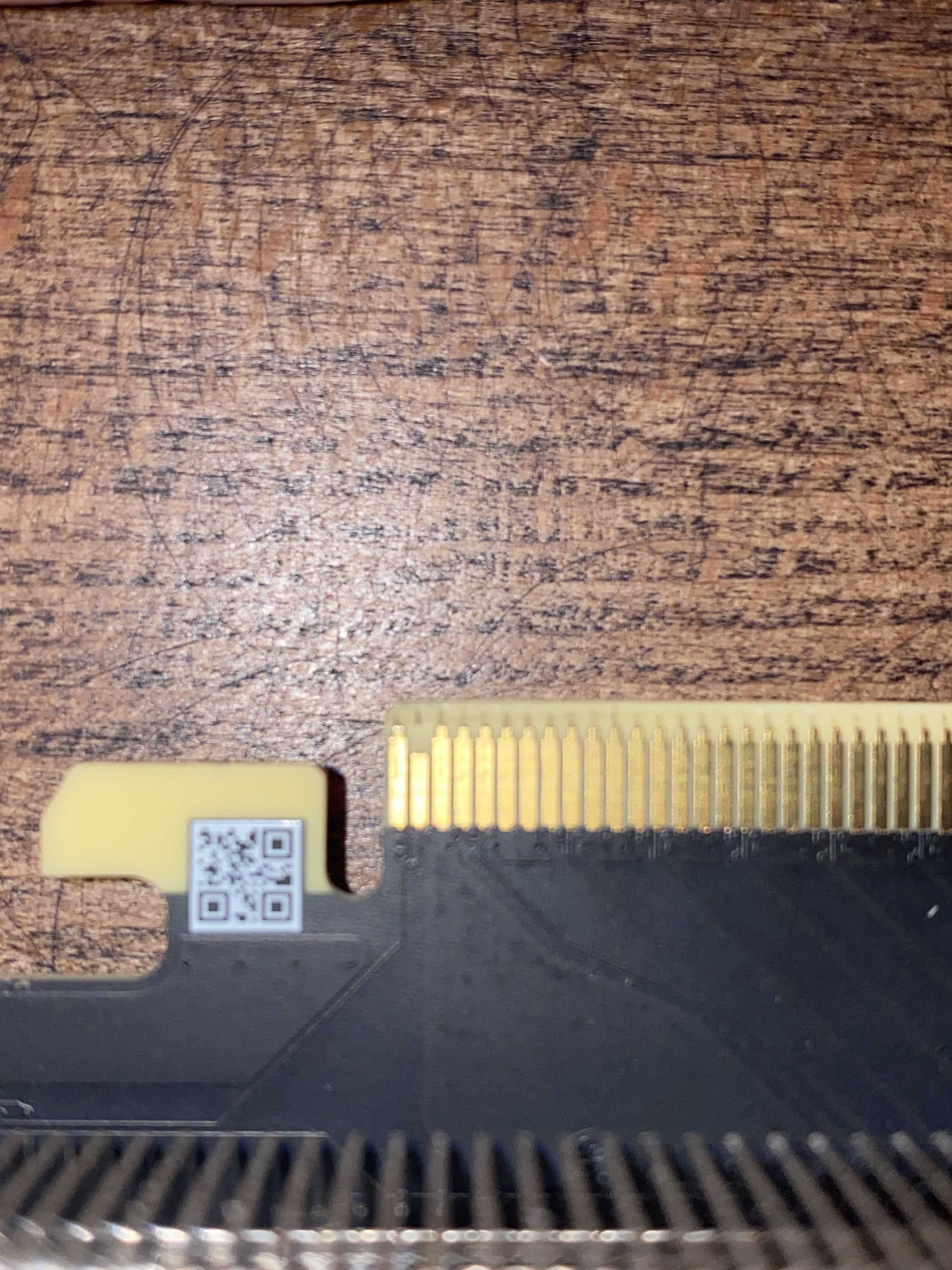

Hab das noch beim sauber machen gesehen

Das mit dem kurzen Pin ist normal und kein Defekt.

PRSNT1# and PRSNT2# pins must be slightly shorter than the rest, to ensure that a hot-plugged card is fully inserted.



[Blaxird]

Danke fürs beruhigen 👍🫶



[cvzone]

Aktuelle Konfiguration

Hast du da was an SATA 2 stecken? Der sollte nicht mehr gehen, wenn M.2_2 benutzt wird. Aber vielleicht geht das auch andersrum, wenn die M.2 bei dir dort nicht geht...



[Blaxird]

Sata ist eine 2tb HDs angeschlossen



[cvzone]

Dann zur Sicherheit mal den SATA 1 oder 3/4 nutzen. Kann auf dem Bild nicht genau erkennen wo der steckt.



[Blaxird]

Ist an 1 angeschlossen



[KnolleJupp]

Das Mainboard hat
2x PCIe 4.0 x16 (1x x16, 1x x8)
1x PCIe 3.0 x16 (x4)
2x PCIe 3.0 x1
1x M.2 PCIe 4.0 x4
2x M.2 PCIe 3.0 x4/SATA
(1x M.2 belegt mit WiFi+BT-Modul)

Der oberste M.2 Steckplatz (M2_1) ist mit der CPU verbunden. Baut man dort eine SSD ein, werden von der Grafikkarte Lanes abgezogen.
Die Grafikkarte läuft dann nur mit 8 Lanes statt 16.

Die beiden anderen M.2 Steckplätze (M2_2 und M2_3) sind mit dem Chipsatz verbunden und haben keinen Einfluss auf die Grafikkarte.

Steckt eine SSD in M2_2, ist der SATA Anschluss 2 nicht mehr verfügbar.
Steckt eine SSD in M2_3, sind die SATA Anschlüsse 5 und 6 nicht mehr verfügbar.

Wenn M2_1 frei ist und maximal die SATA Anschlüsse 1, 3 und 4 in Benutzung sind, dürfte es eigentlich keine Probleme geben.

Stecken Erweiterungskarten in den übrigen PCIe-Slots?
Wenn nicht, kann es ein Kontaktproblem sein. Schwere Grafikkarten neigen dazu durchzubiegen.



[Maxysch]

@KnolleJupp hast du vor deinem Post die Beiträge überhaupt gelesen? 😏
Die Informationen haben wir ja (steht in Manual ja und mit PCIe 4.0 stimmt nur mit 11er Gen), aber es geht um paar andere Problemchen.
