Grafikkarten Bench x8 vs x16 Lanes

[HisN]

hab nur ich grafikfehler bei dem video oder gibts die bei bf gratis dazu?

Da hat Shadowplay gesponnen :-)



[Michael8549]

TUF GAMING Z690-PLUS D4


Intel® 13th & 12th Gen Processors*
1 x PCIe 5.0 x16 slot
Intel® Z690 Chipset**
1 x PCIe 3.0 x16 slot (supports x4 mode)
1 x PCIe 3.0 x4 slot
2 x PCIe 3.0 x1 slots
* Please check PCIe bifurcation table in support site.
** Supports Intel® Optane Memory H Series on PCH-attached PCIe slot

Gainward GeForce RTX™ 4060 Ti Panther OC 16GB PCI-Express Gen 4

jetz die frage ich will mir die holen ob steht aber pcie 3.0 jetze habe ich angst das die karte nicht in x8 läuft sondern im x4 lanes oder nuzt sie dann den pcie 5.0



[Drewkev]

jetz die frage ich will mir die holen ob steht aber pcie 3.0 jetze habe ich angst das die karte nicht in x8 läuft sondern im x4 lanes oder nuzt sie dann den pcie 5.0

Das hängt einzig und alleine davon ab, in welchen Slot du die Grafikkarte steckst

PCIe 5.0 kann die aber sowieso nicht, würde dann mit PCIe 4.0 laufen.



[Michael8549]

Habe gelesen, wenn Mann sie in ein pcie 3.0 steckt, dass sie nur mit Pci-e x4.0 läuft



[Drewkev]

@Michael8549
Im Internetz steht halt auch viel Blödsinn, oder du hast dich verlesen.

Die Anzahl der Lanes und die PCIe-Version sind zwei verschiedene Dinge und somit unabhängig voneinander zu betrachten.



[Stormfirebird]

Habe gelesen, wenn Mann sie in ein pcie 3.0 steckt, dass sie nur mit Pci-e x4.0 läuft

Das ist so für das Board streng genommen korrekt. Denn die dortigen PCIe 3.0 Slot haben auch nur 4 Lanes.
Die Lanes sind immer fix. Die PCIe Version, also welche Bandbreite pro Lane möglich ist, ist aber abwärtskompatibel. Du steckst deine Graka also in den PCIe 5 Slot mit 16 Lanes und die Karte läuft dann mit dem maxium was sie eben kann.



[Vanacor]

Wie ist das umgekehrt?
Ich habe ein Mainboard mit PCIe 3.0 und will die 4070 Ti Super mit PCIe 4.0 verwenden.
Wird es da zu Problemen kommen?



[Drewkev]

Wird es da zu Problemen kommen?

Nö. PCIe ist - nicht erst seit gestern - abwärtskompatibel.



[Vanacor]

Beeinträchtigt das die Leistung?



[Stormfirebird]

Minimal, wir reden in der Regel von einstelligen Prozentpunkten. Also nichts wofür man direkt den ganzen Unterbau wechselt.



[Blaze1984HH]

Jetzt mal ganz doof gefragt: Ich nutze ein System mit PCIe 3.0 16x Slot, stecke da aber eine 4060 Ti rein die zwar 4.0 kann aber die eh nur 8 Lanes hat. Auch einstellige Prozentpunkte oder doch mehr?



[Drewkev]

@Blaze1984HH
Zufällig hat Roman (der8auer) zu genau dieser Grafikkarte ein entsprechendes Video produziert.



[Blaze1984HH]

Perfekt, danke. Gleich mal angucken.



[Wischbob]

So, ich grabe den Thread mal wieder aus

Nach langem überlegen ob Neuanschaffung habe ich durch Zufall ein AM4 System ergattern können.

Es besteht aus dem Board Crosshair VII Hero und einer 5900X CPU + Ram (nebensächlich hier)

Zusätzlich hab ich mir eine WD Black SN 770 gegönnt.

Beim Zusammenbau ist mir eben aufgefallen, das die Nähe zum Prozessor sein Problem ein könnte bezüglich Anbindung und siehe da, es ist so. Wenn ich den M2.2 Steckplatz benutze, läuft GPU und SSD auf 8/4 (und 4 sind nutzlos)

Dachte eigentlich das Problem ist ein Intel Problem, aber falsch gedacht.



Da ich noch eine 2 M2 habe und gerne beide Plätze nutzen würde mal die Frage, wie seht ihr das in der Kombi mit einer 2080TI Hybrid (die 11GB Variante)
Merkt man bei den beiden Geräten die Mehrleistung überhaupt?


Auf meinem alten Board ist sie mit 16x angeschlossen und irgendwie hab ich eine Blockade, das so hinzunehmen



[Drewkev]

Dachte eigentlich das Problem ist ein Intel Problem, aber falsch gedacht.

Sobald du zwei M.2 SSDs verbauen möchtest wird es halt auch bei AM4 schwierig was die Lanes angeht.



[Wischbob]

@Drewkev Die eine ist ja über den Sata Teil angebunden, es geht wirklich nur um die die über PCIE geht



[Drewkev]

Die eine ist ja über den Sata Teil angebunden, [...]

Ob SATA oder PCIe von der M.2 SSD genutzt wird, spielt da keine Rolle.



[BlackX]

Ich habe ein Crosshair VI Hero und habe jetzt 3 M.2 PCIe SSDs verbaut.
Mit zwei EZDIY-FAB M.2 PCIe Adaptern.

So wie ich das sehe hat der M.2 Steckplatz auf dem MB eine PCIe 3.0 x4 Anbindung zur CPU
Und der unterste PCIe Steckplatz eine PCIe 2.0 x4 Anbindung zum X370/X470 Chipsatz
Also waren zwei SSDs nie ein Problem.
Allerdings funktioniert die dritte SSD jetzt nur im Mittleren PCIe Slot
und daher läuft jetzt die GPU auch nur mit PCIe 3.0 x8 und ich habe eine 3090
also ich werde mal etwas Testen wie die Auswirkungen sind.

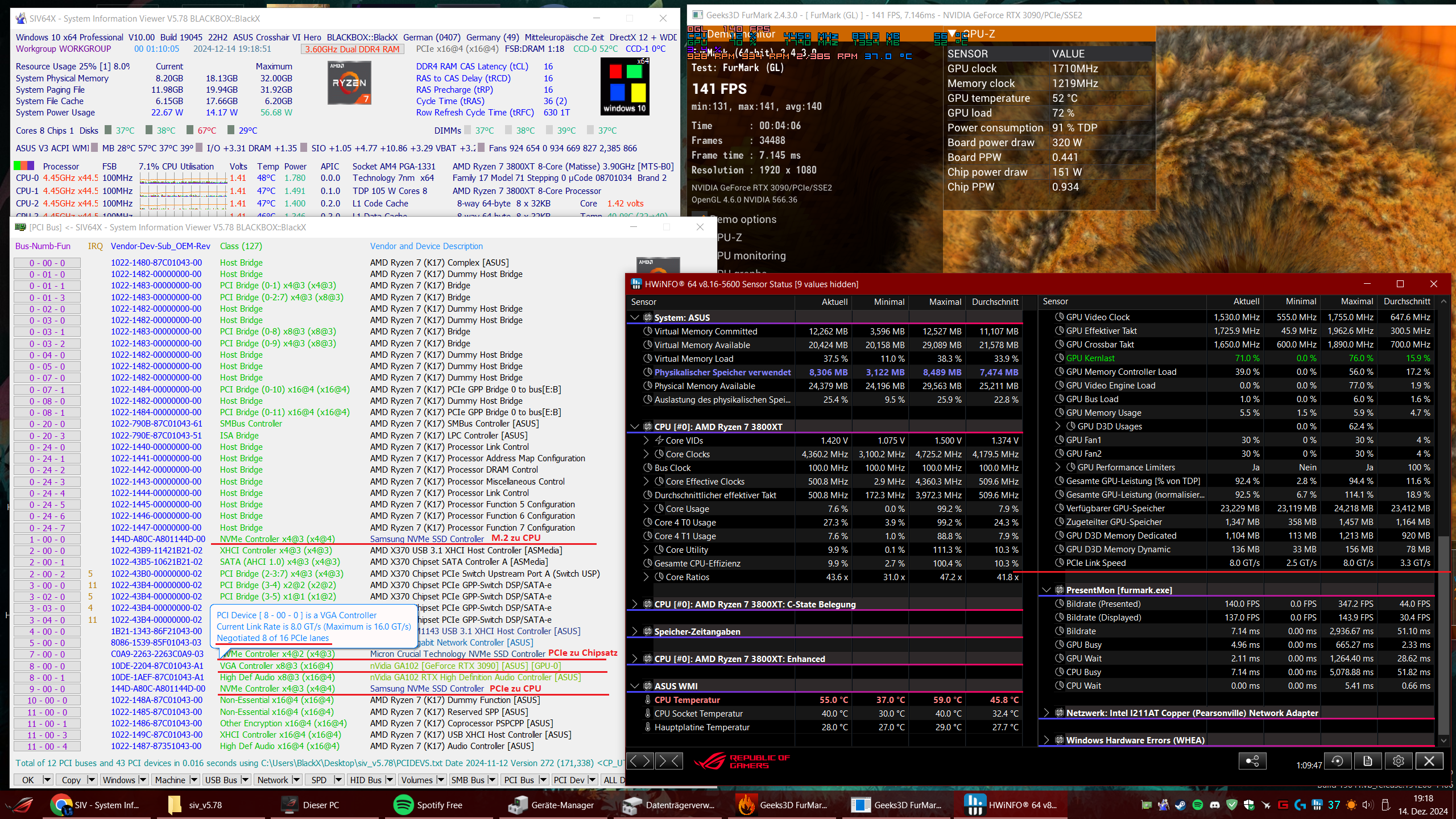

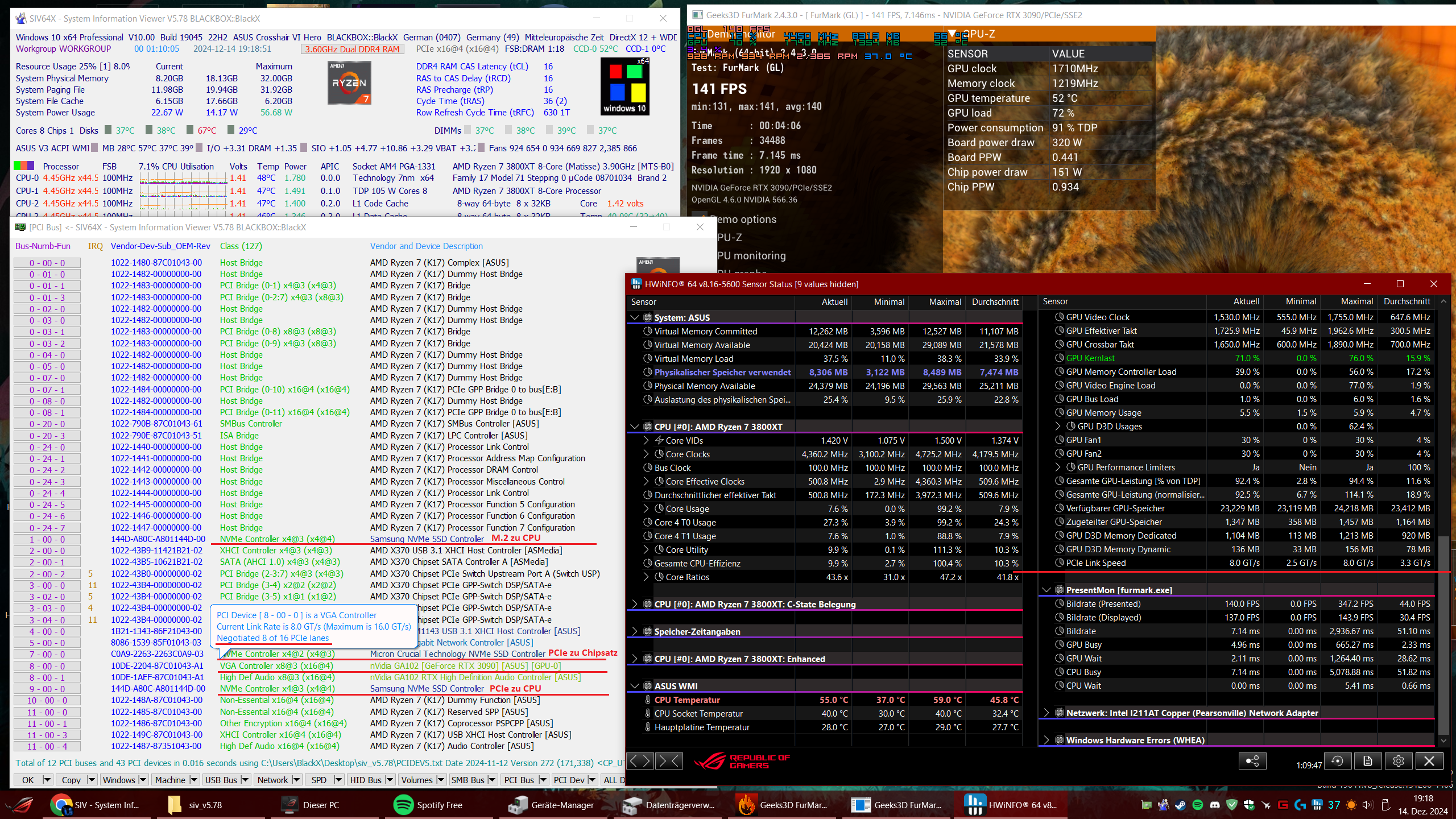

Ein gutes Programm zu Prüfen der Anbindungen ist der SIV - System Information Viewer
http://rh-software.com/

@Drewkev
Nach der Anleitung vom Crosshair VII Hero hat der Prozessor
eine PCIe 3.0 16x und eine PCIe 3.0 4x Anbindung

Am besten du nutzt den untersten M.2 und PCIe Slot mit so einem Adapter
weil dann eine Verbindung über den Chipsatz geht.
