Leserartikel HAL 9000 // Dual Slot 1 Retro Projekt

Hallo,

Ich hab mir mal wieder ein Projekt überlegt, und möchte euch an der Entstehung und Entwicklung teilhaben lassen.
Ebenso werd ich Fragen und Probleme haben, über deren Lösung ich mit euch hier diskutieren möchte.
Bei meinem Traum PC BJ 1998 hat das wunderbar funktioniert. Vielen Dank dafür.

Also, was habe ich vor. Der Arbeitstitel ist (inzwischen) HAL9000. Diesem bemerkenswerten Computertyp ist mein Projekt gewidmet.
Das ganze wird sich weiter entwickeln und mit Sicherheit auch nicht in den nächsten 14 Tagen fertig werden. Dieser Artikel wird von mir Stück für Stück erweitert und ergänzt. Für Fragen und Anregungen bin ich gern zu haben. Viel Spaß!

Kommen wir zur Ausgangssituation:

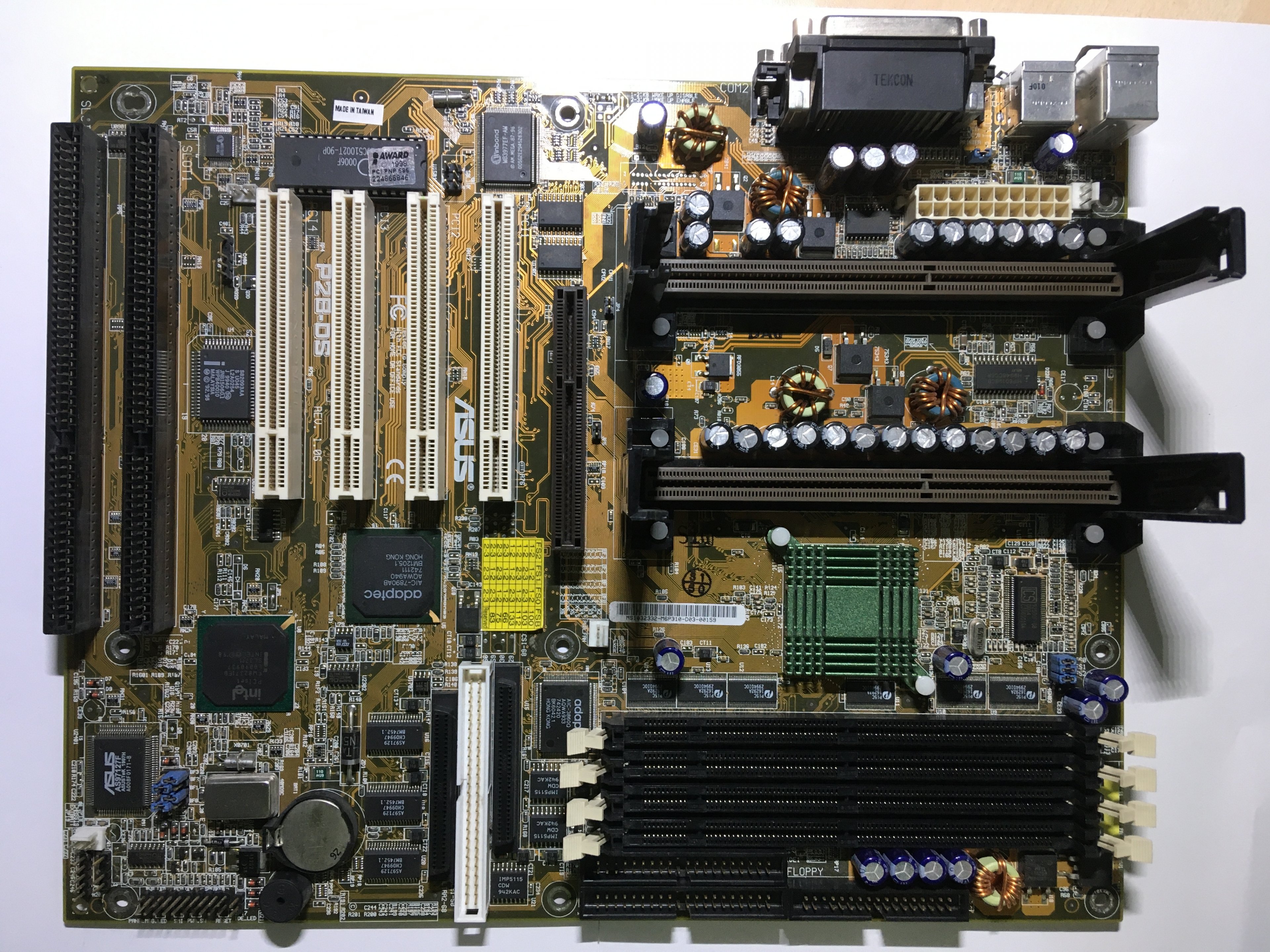

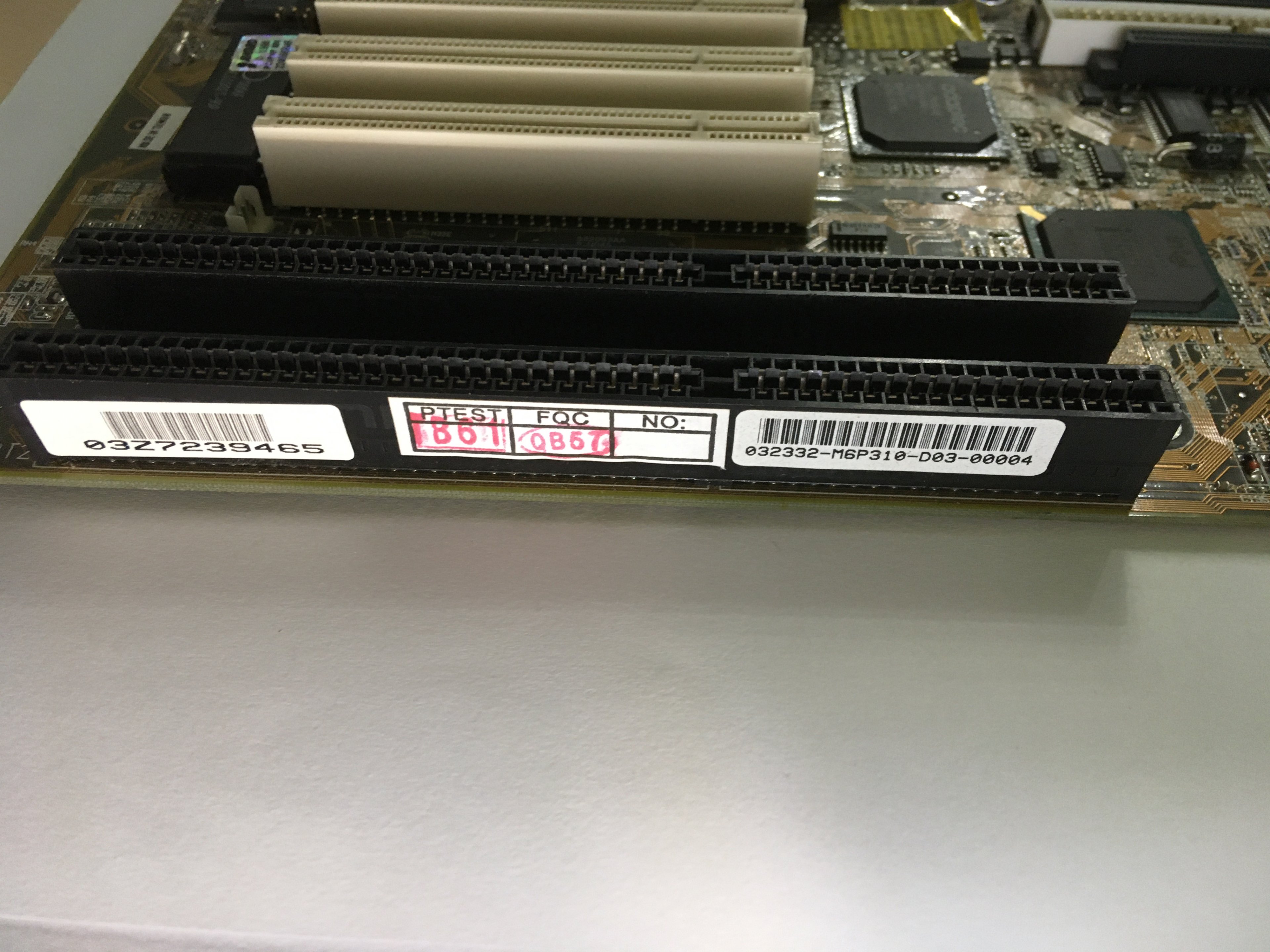

Mainboard	Asus P2B - DS Rev 1.06

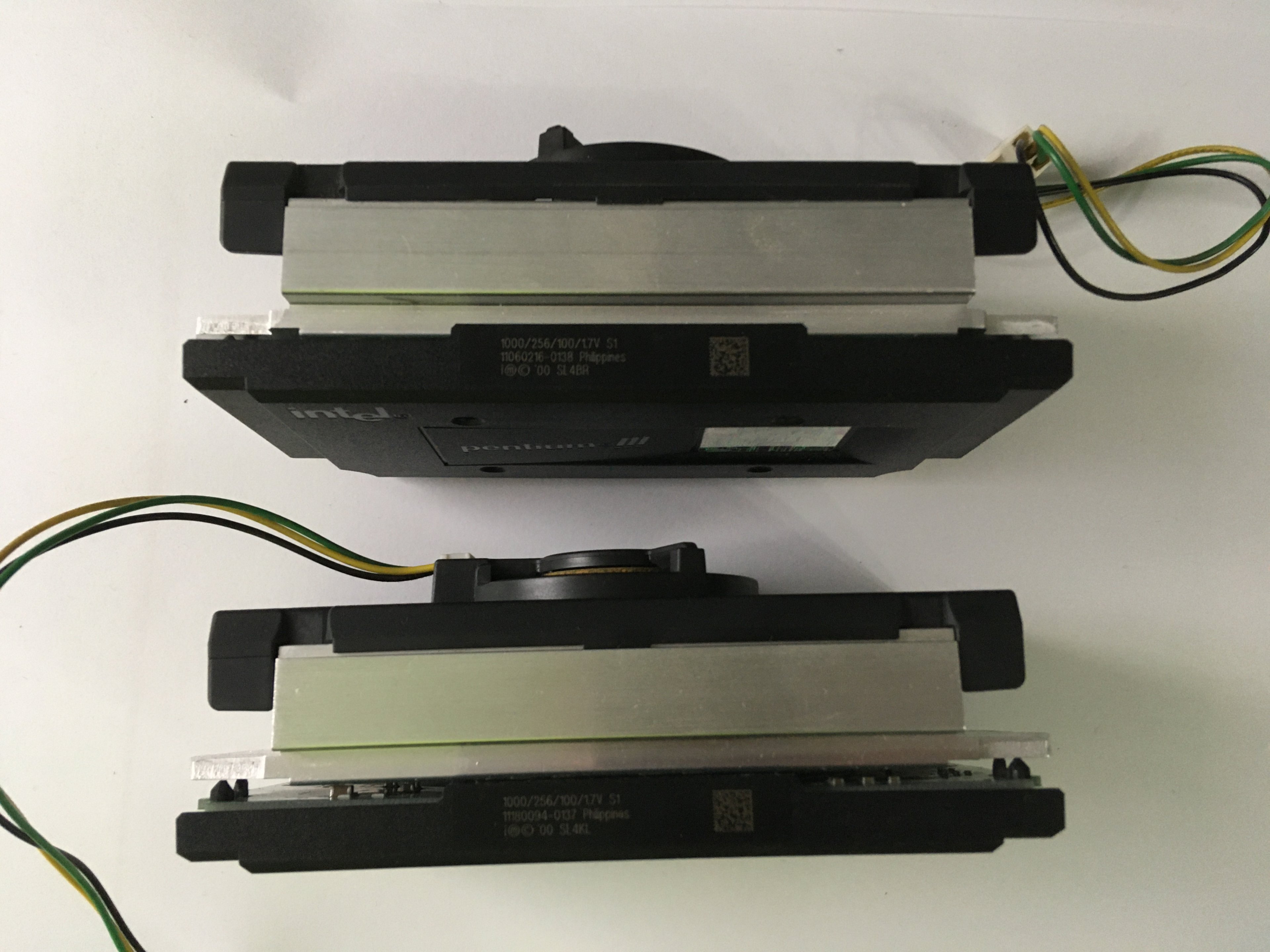

CPU	2x Pentium III 1000MHz / 100MHz FSB
RAM	4x 256MB SDRAM CL3

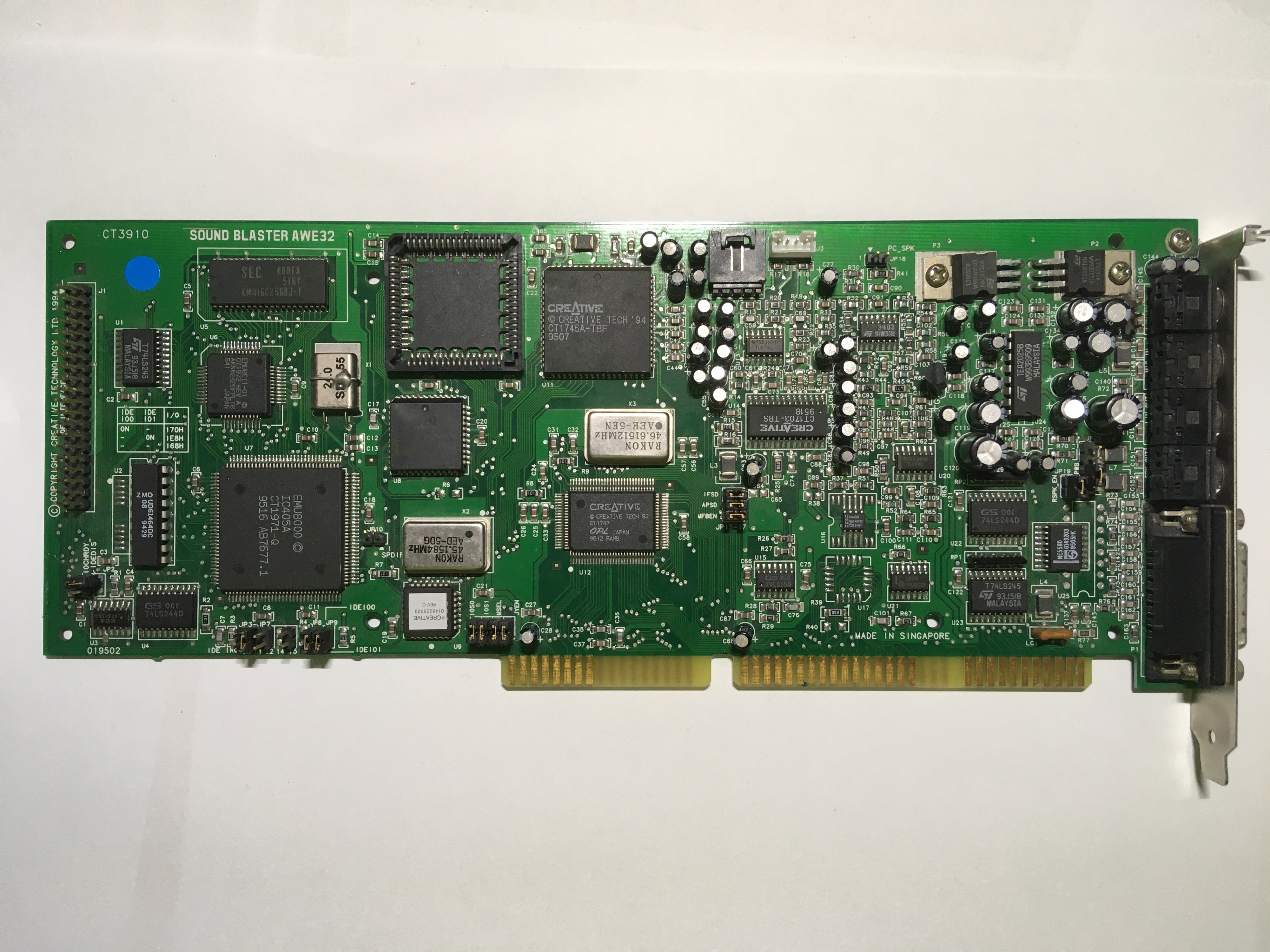

Soundkarte	Soundblaster AWE32
HDD	2x WD400 + 2x Seagate Cheetah
ODD	/

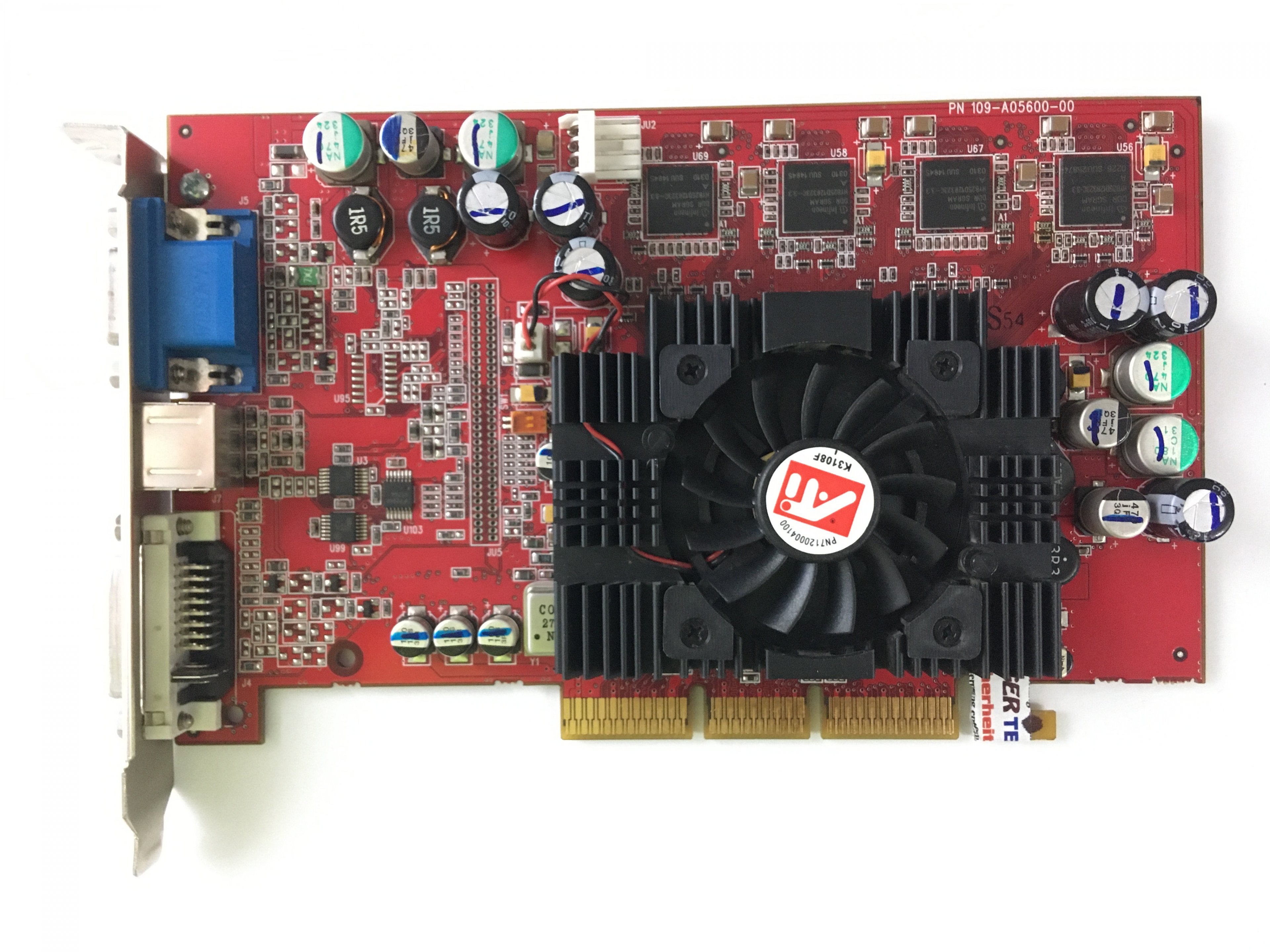

Grafikkarte	Radeon 9500pro + Voodoo2 SLI

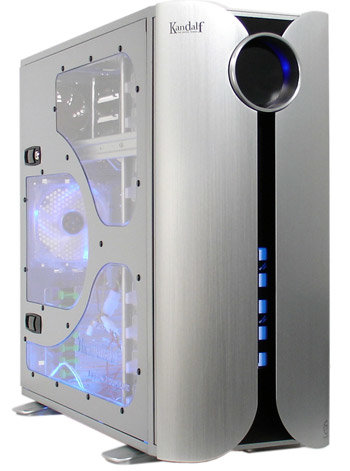

Gehäuse	Thermaltake Kandalf (VA9003)
OS	Win98SE + XP

Erledigt:

• Gehäuse reinigen und Beleuchtung auf Funktion testen

​

• Lüfter reinigen und auf Funktion (Lagerschaden) testen

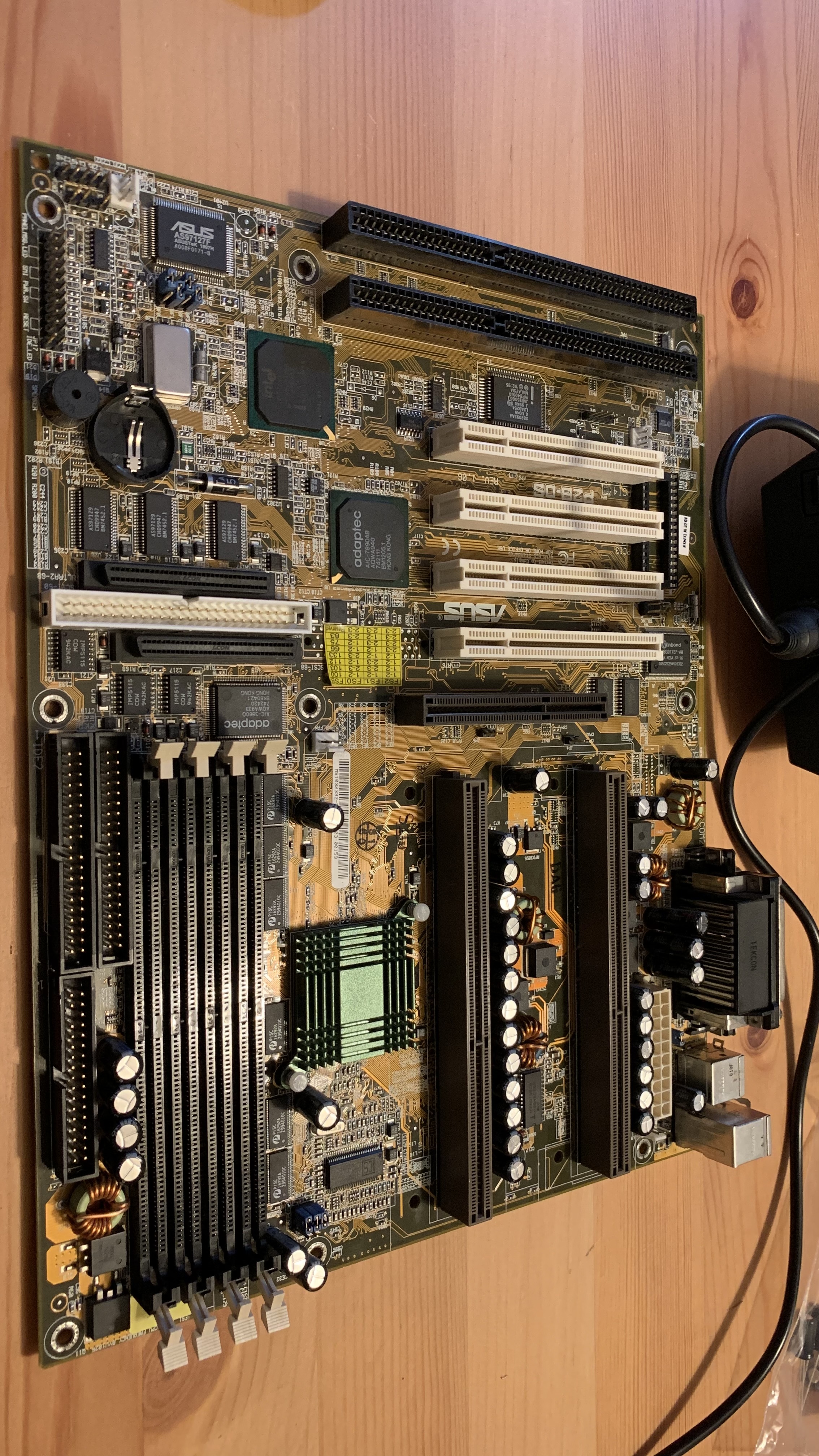

• Mainboard reinigen und auf Funktion testen

​

• CPU, RAM, Grafikkarten reinigen und auf Funktion testen

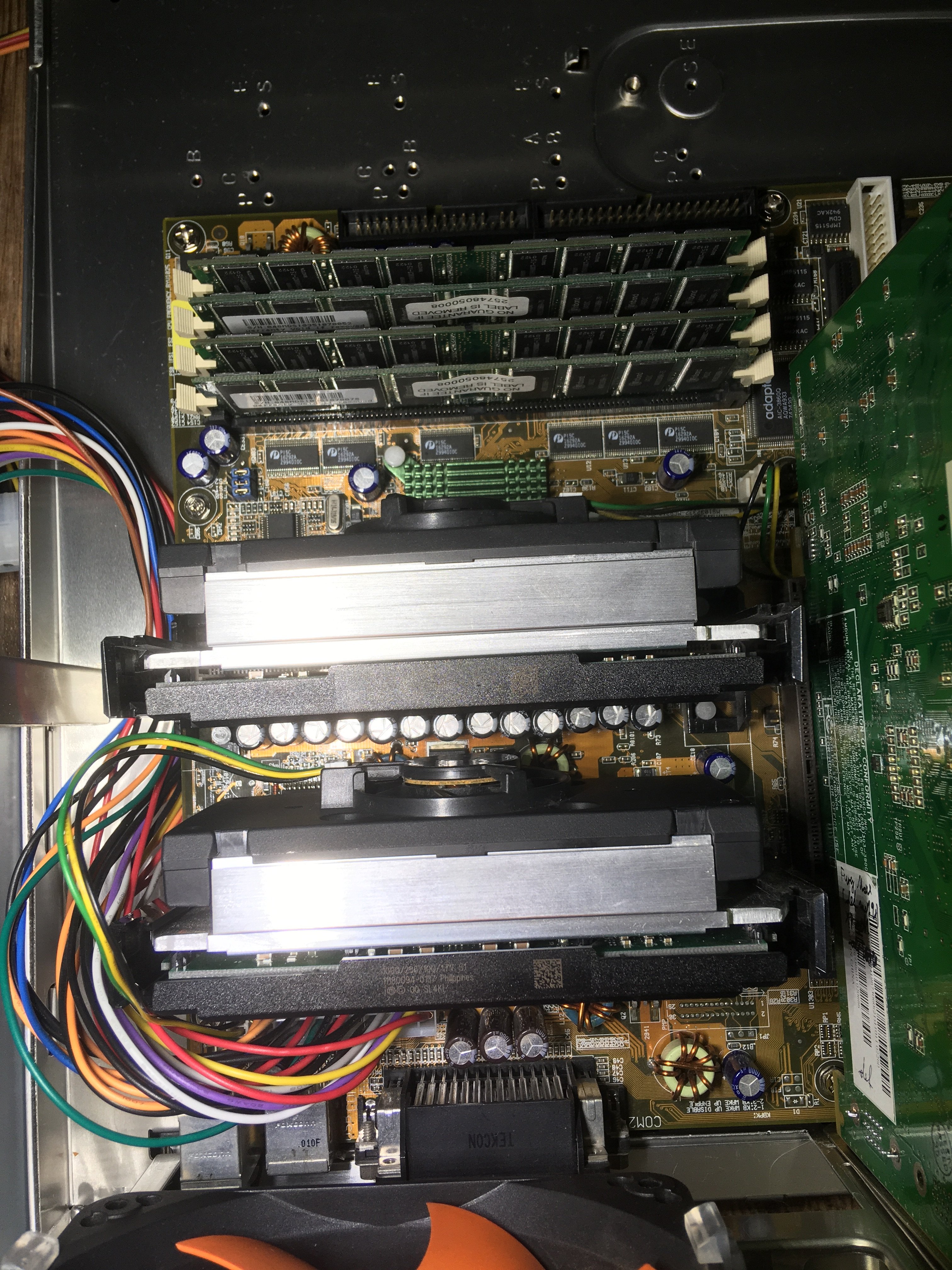

• Erster Zusammenbau

​

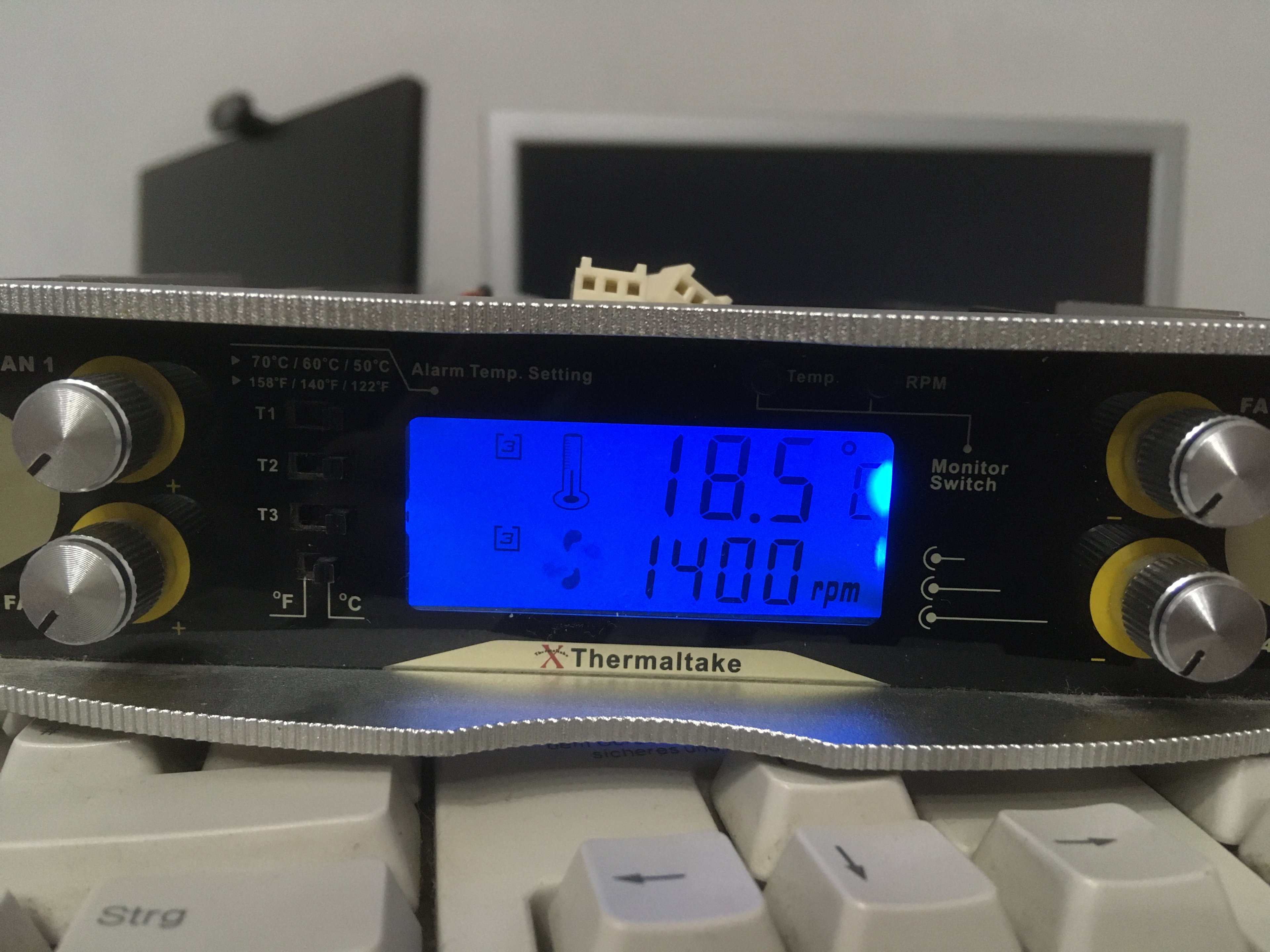

• Lüftersteuerung verbauen und testen -> Das Kabelmanagement wird mich umbringen

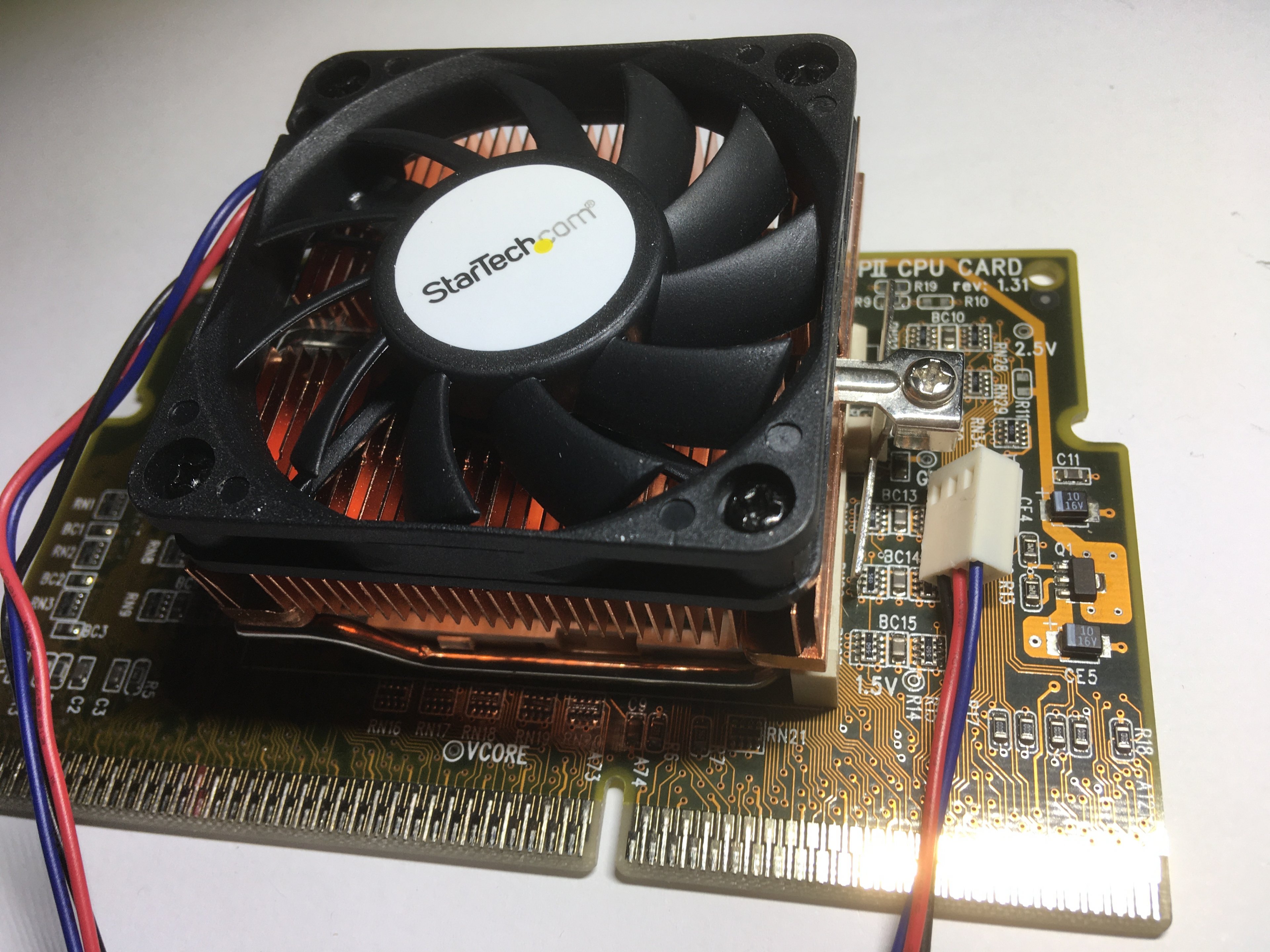

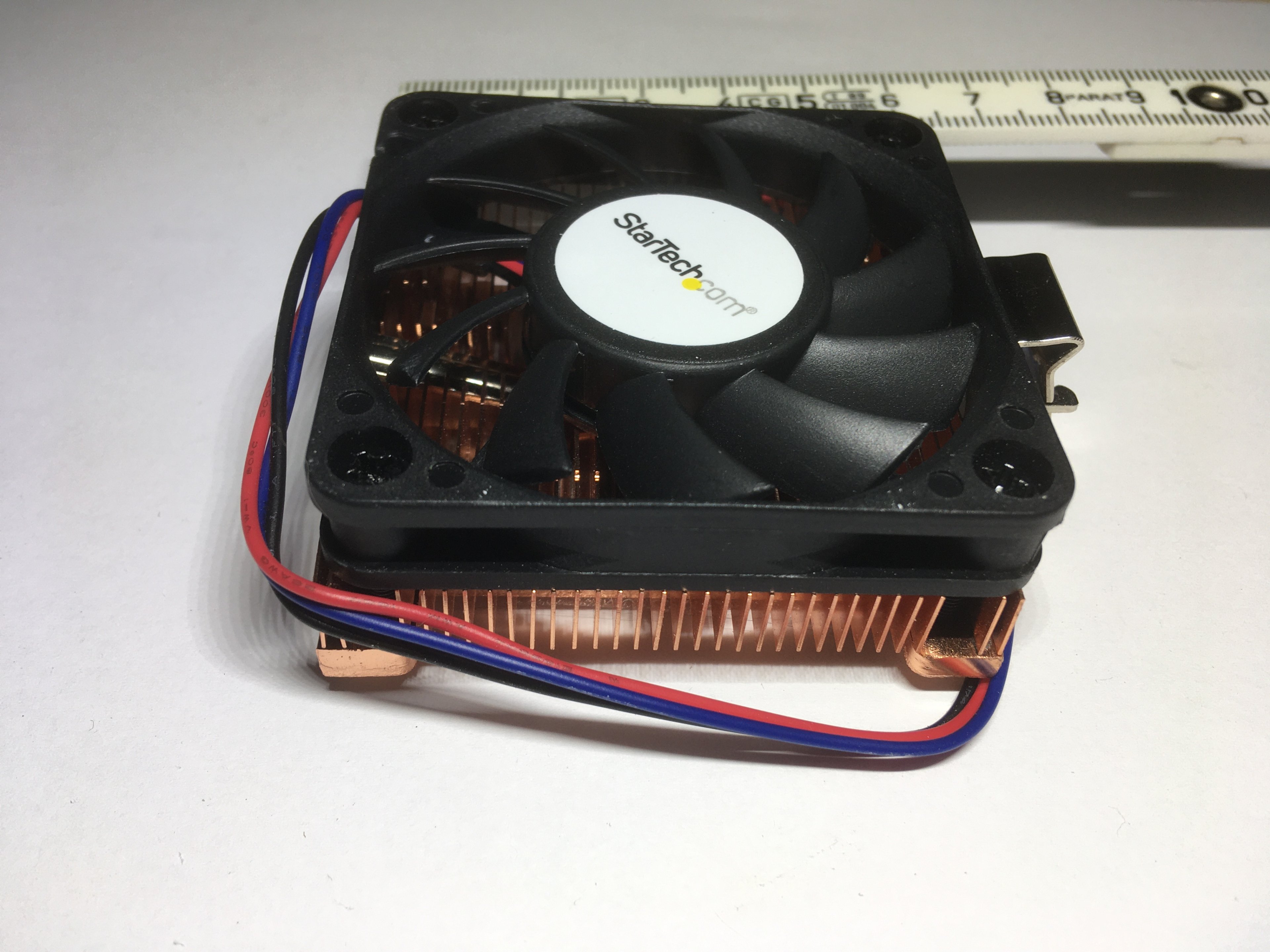

• Zwei 1U Vollkupferkühler besorgt und auf Verbau geprüft. Lassen (da der Tualatin mit dem PinOut-Adapter dicker ist als normal) sich nur mit Hilfe der Klammer des ArticSilence3 verbauen

​

​

• Zwei Slot 1 zu Sockel PGA370 Adapter sind eingetroffen. Nächster Schritt ist: beide Tualatin fähig zu machen

​

• Edit zu den Slotkets. Slotket ist mit modifiziertem Tualatin lauffähig, aber nicht ohne Mod Dual Coppermin fähig

​

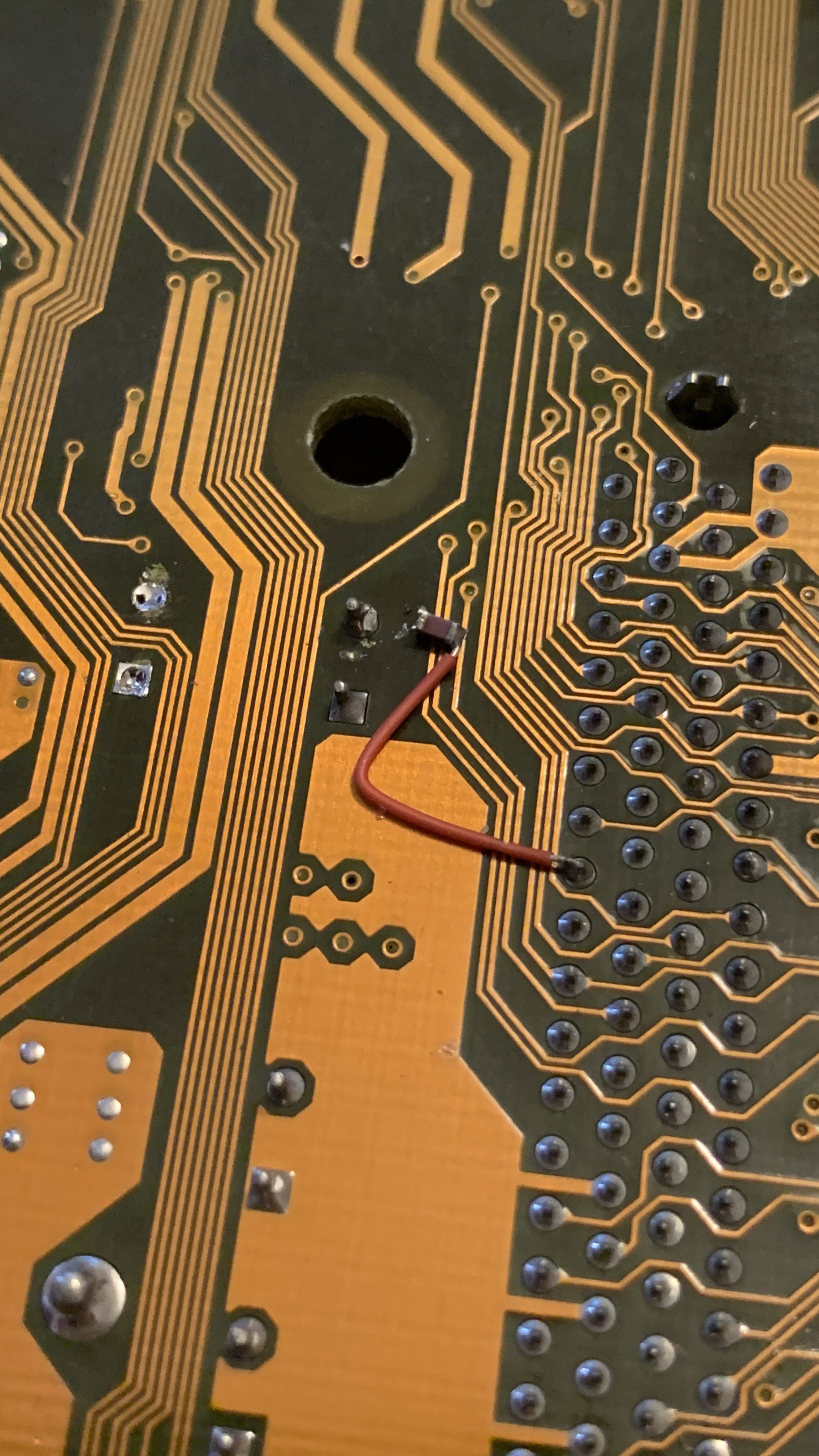

notweniger Mod:​

​

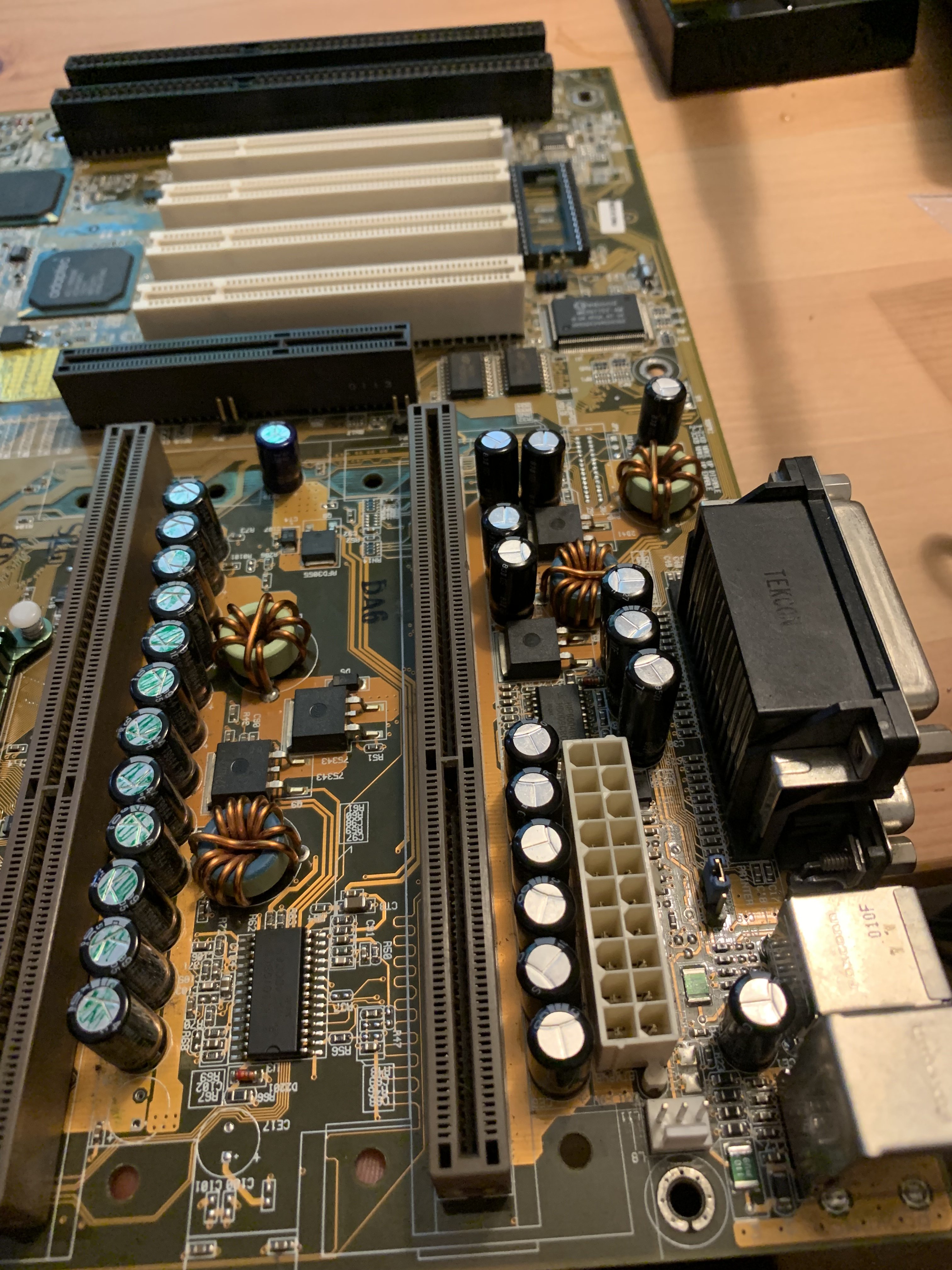

• Voller ReCap des Mainboard abgeschlossen

​

• Mainboard nach ReCap getestet

​

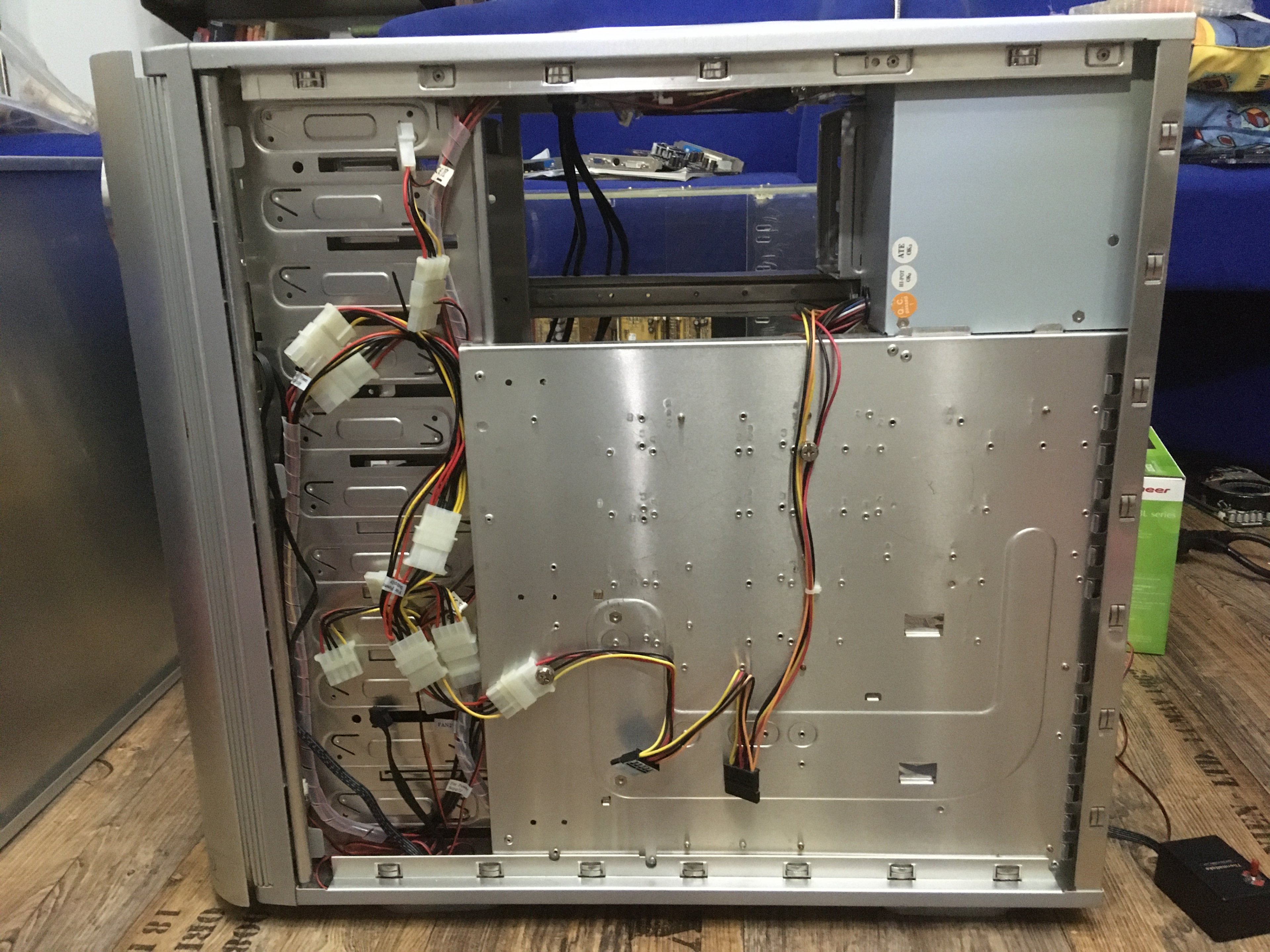

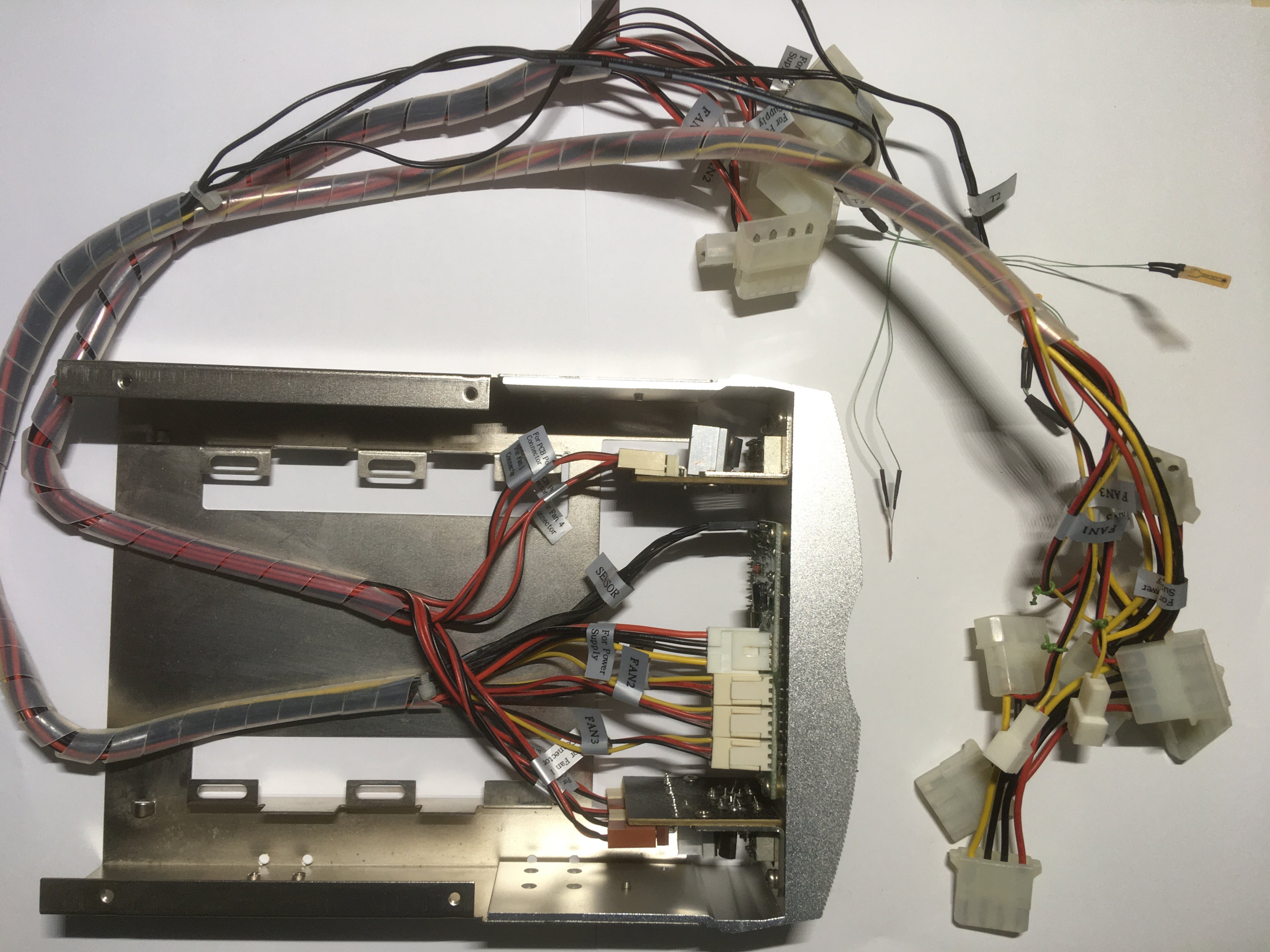

• Kabelmanagement für Lüftersteuerung und Strom

​

​

Kabelmanagment erneut überarbeitet mit neuem Netzteil Cougar A 400W​

​

• Voodoo 2 SLI Kühlung

​

​

• Modding eines Pentium III1400s

​

​

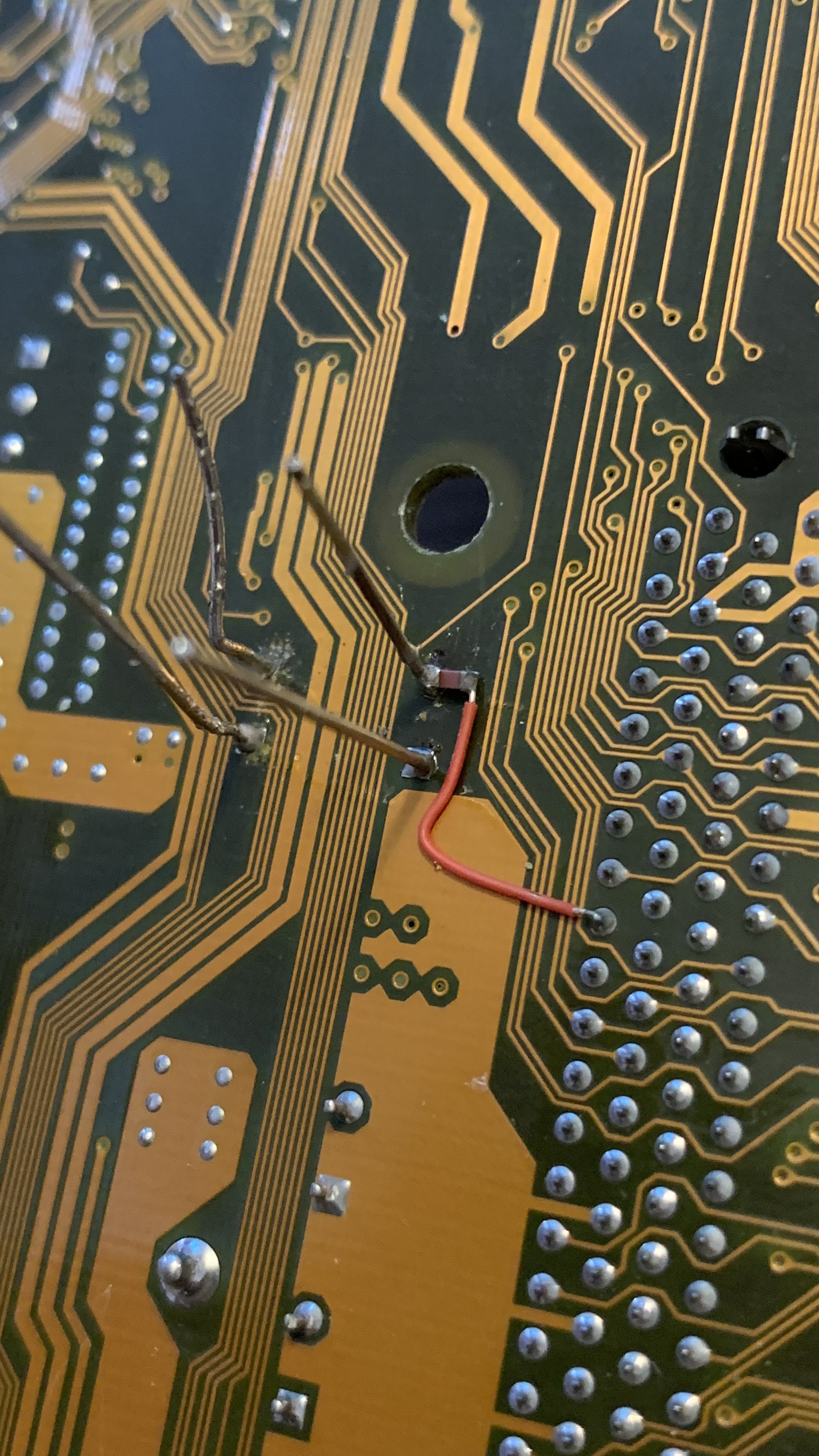

• Slot 1 Adapter modifiziert, damit diese Dual Coppermin fähig sind

​

​

• Kondensatoren auf SLot 1 Adaptern getauscht

​

ToDo:

• ordentliches Netzteil besorgen
• Lüftersteuerung verbauen und testen
• Kabel für Lüfter anfertigen, um Kabelmanagment zu optimieren
• ein voller ReCap des Mainboards
• 150MHz FSB Mod mit mehr PCI/FSB Einstellungen
• Verringerung der Signalspannung am P2B-DS Rev 1.06 für verbesserte Kompatibilität mit dem Tualatin-Prozessor
• Hinzufügen von Tualatin tB1-Stepping-Mikrocode zum P2B-BIOS
• 2 Tualatin 1400s mit selbem Stepping für s370 modden
• 2 1U Kupferkühler für S370 besorgen
• 2 Slot 1 zu Sockel PGA370 Adapter besorgen, die Dualsot und Coppermin fähig sind -> Adapter Copperminefähig machen
• 2 Slot 1 zu Sockel PGA370 Adapter Tualatin fähig machen

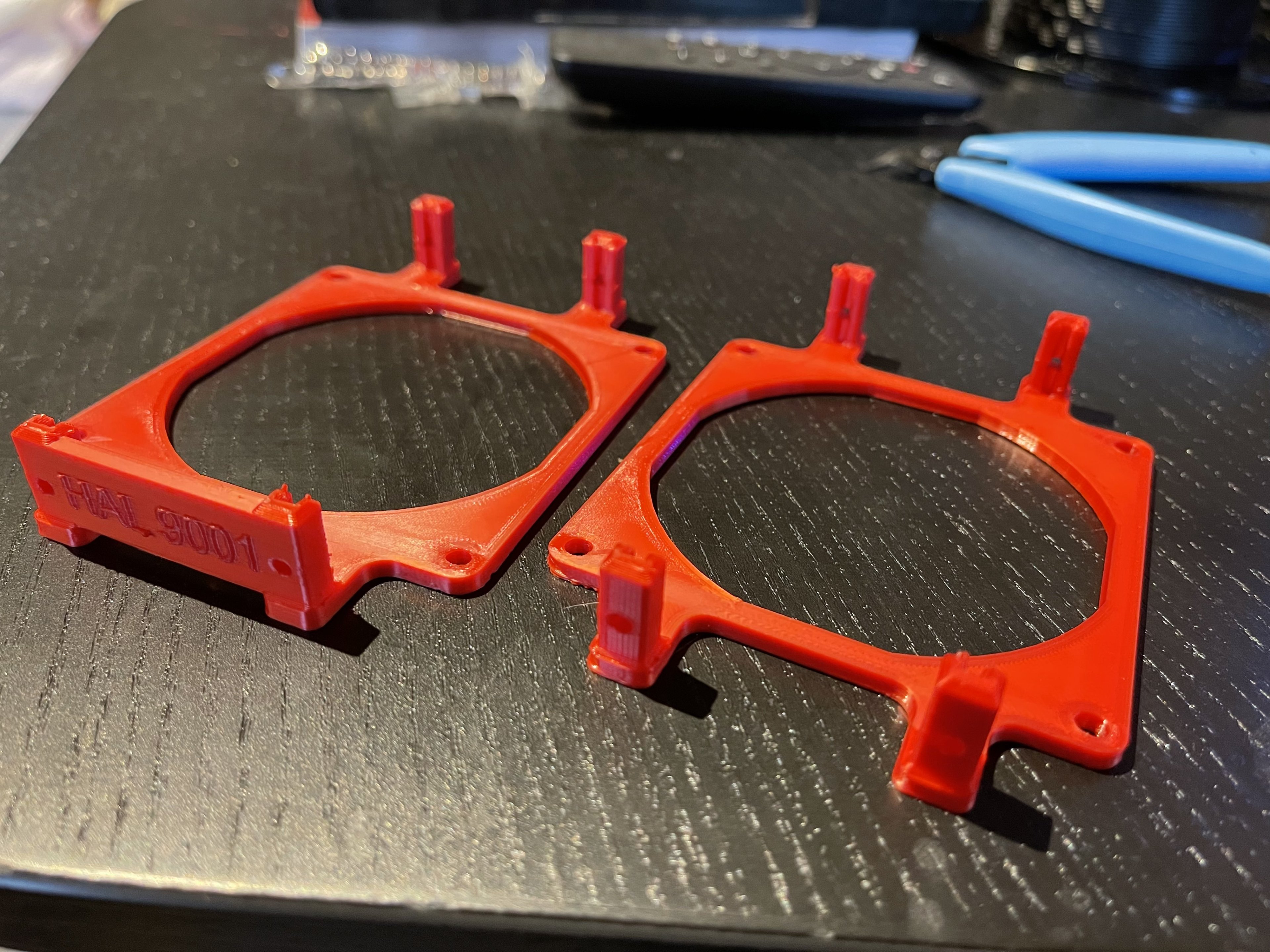

• 2 Slot1 Adapter Halterung 3D Drucken (in Rot)
• SCSI Laufwerke einbinden und Testen (hab noch nie mit SCSI gearbeitet..)
• HDD Laufwerke formatieren, einbinden, und Testen
• Rote Beleuchtung ins Gehäuse einbauen
• Blaue Beleuchtung des Kandalf auf Rot umbauen und "Auge" rot pulsieren lassen
• Kabel Sleeven (Rot-Schwarz)
• 1024 MB SDRAM CL2 mit guten OC für 150MHz FSB besorgen

---

Diverses:

• Fotos folgen gleich / Zeitnah

---

Spoiler: Historie

• 2021-08-20 Artikel erstellt
• 2021-08-20 Bilder hinzugefügt

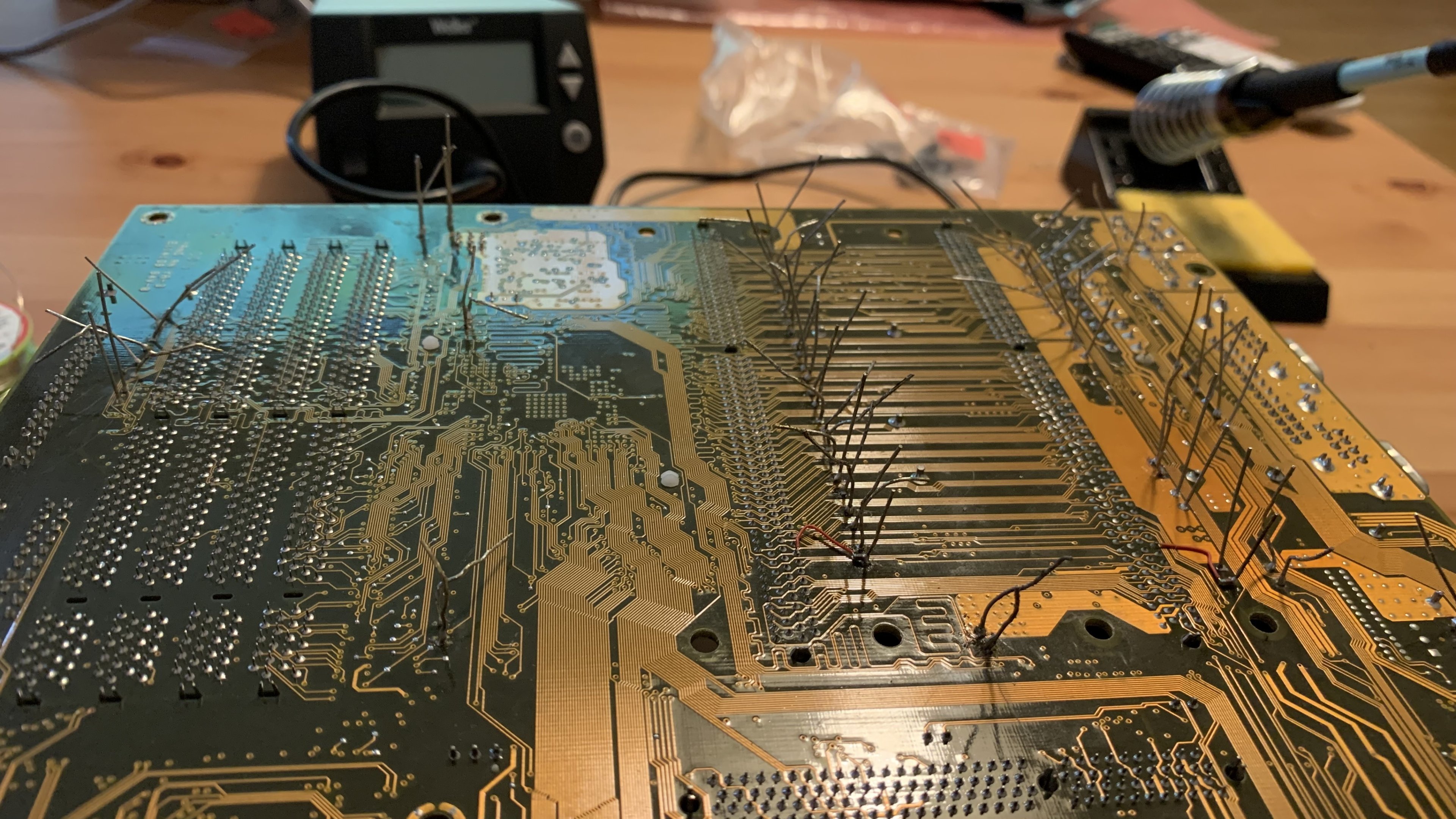

• 2021-08-25 Mainboard „zerlegt“ für ReCap
• 2021-08-26 Lüftersteuerung gereinigt und auf Funktion geprüft

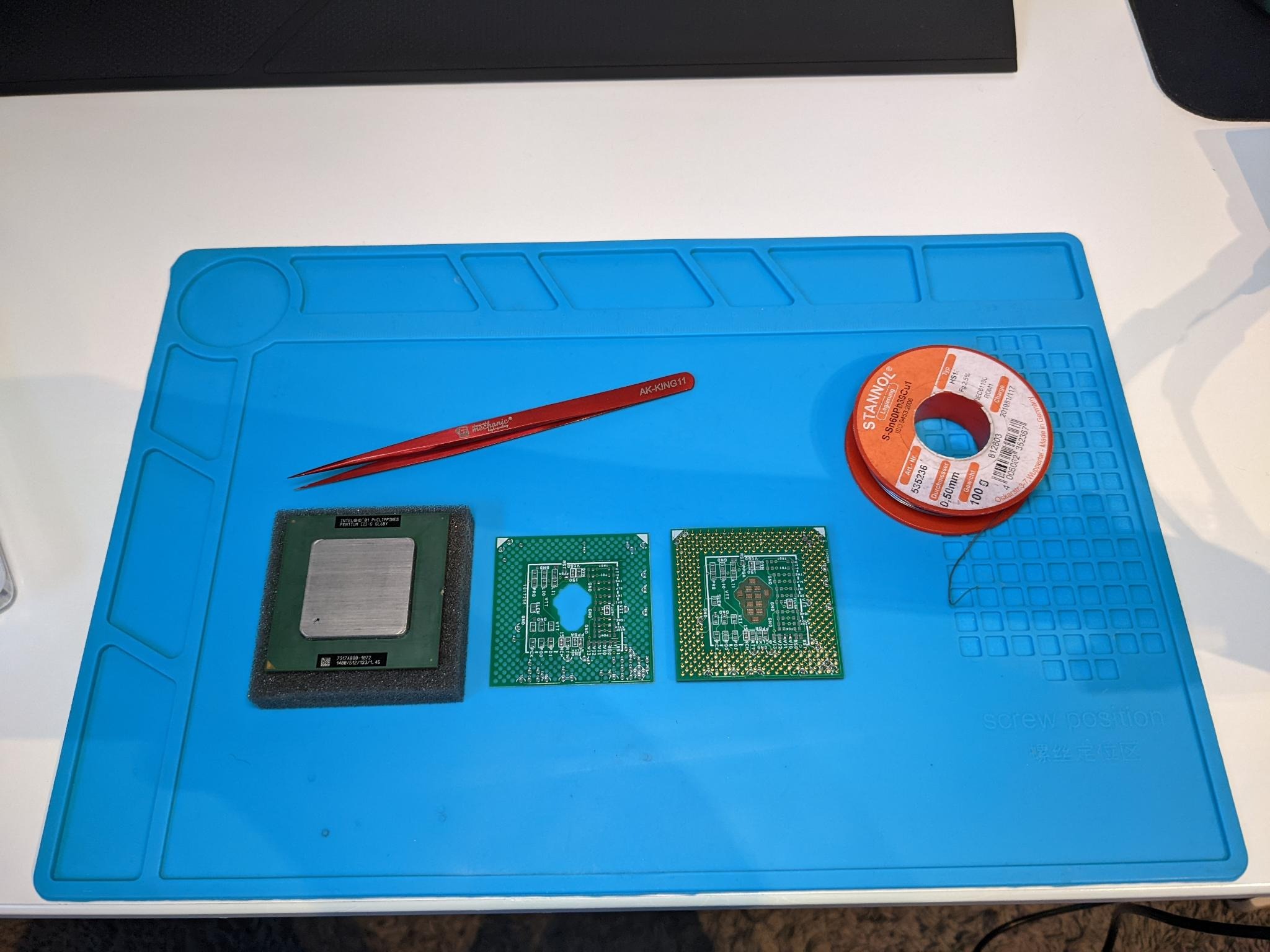

• 2021-08-31 zwei 1U Vollkupferkühler eingetroffen und auf Verbau geprüft

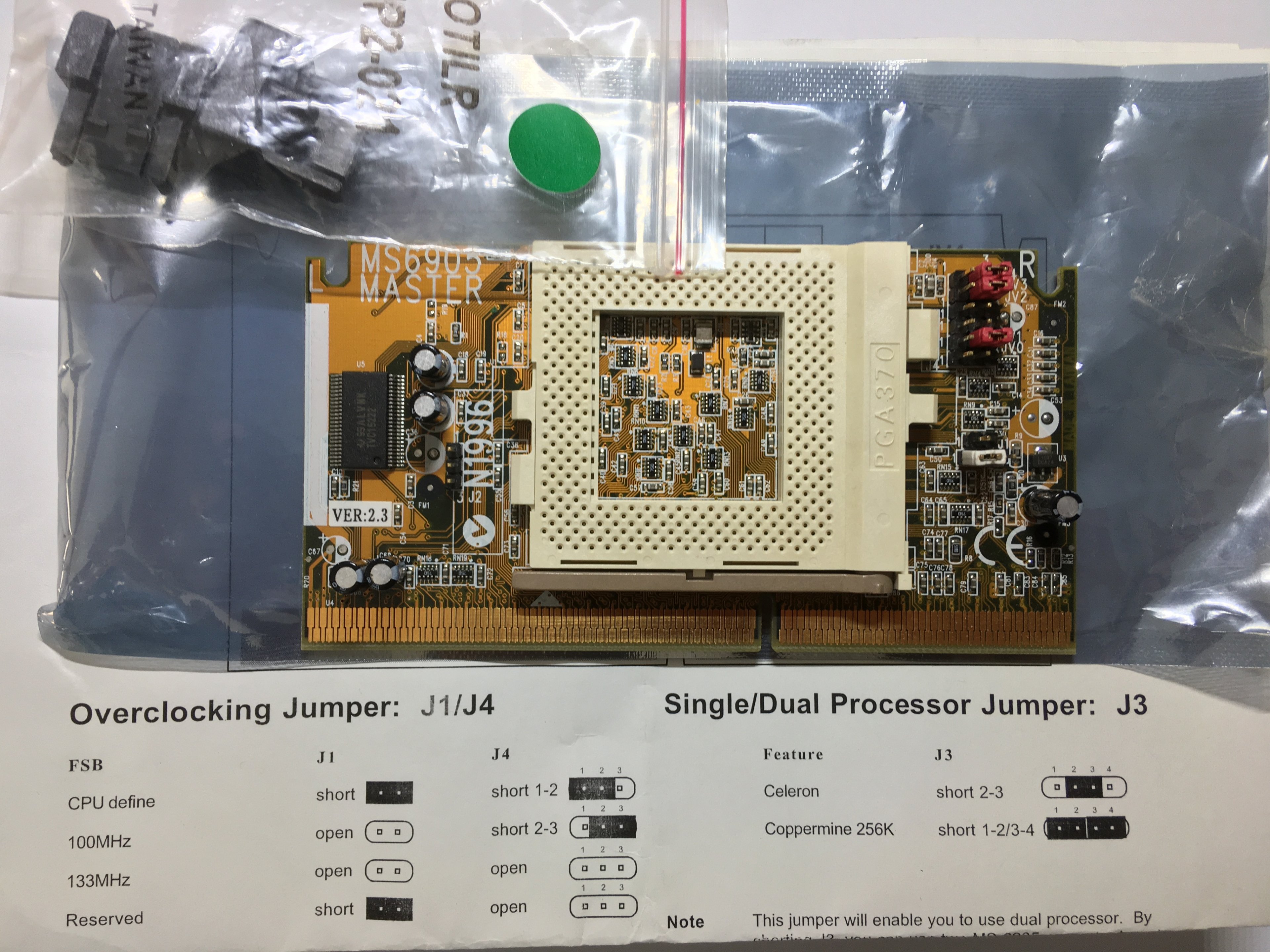

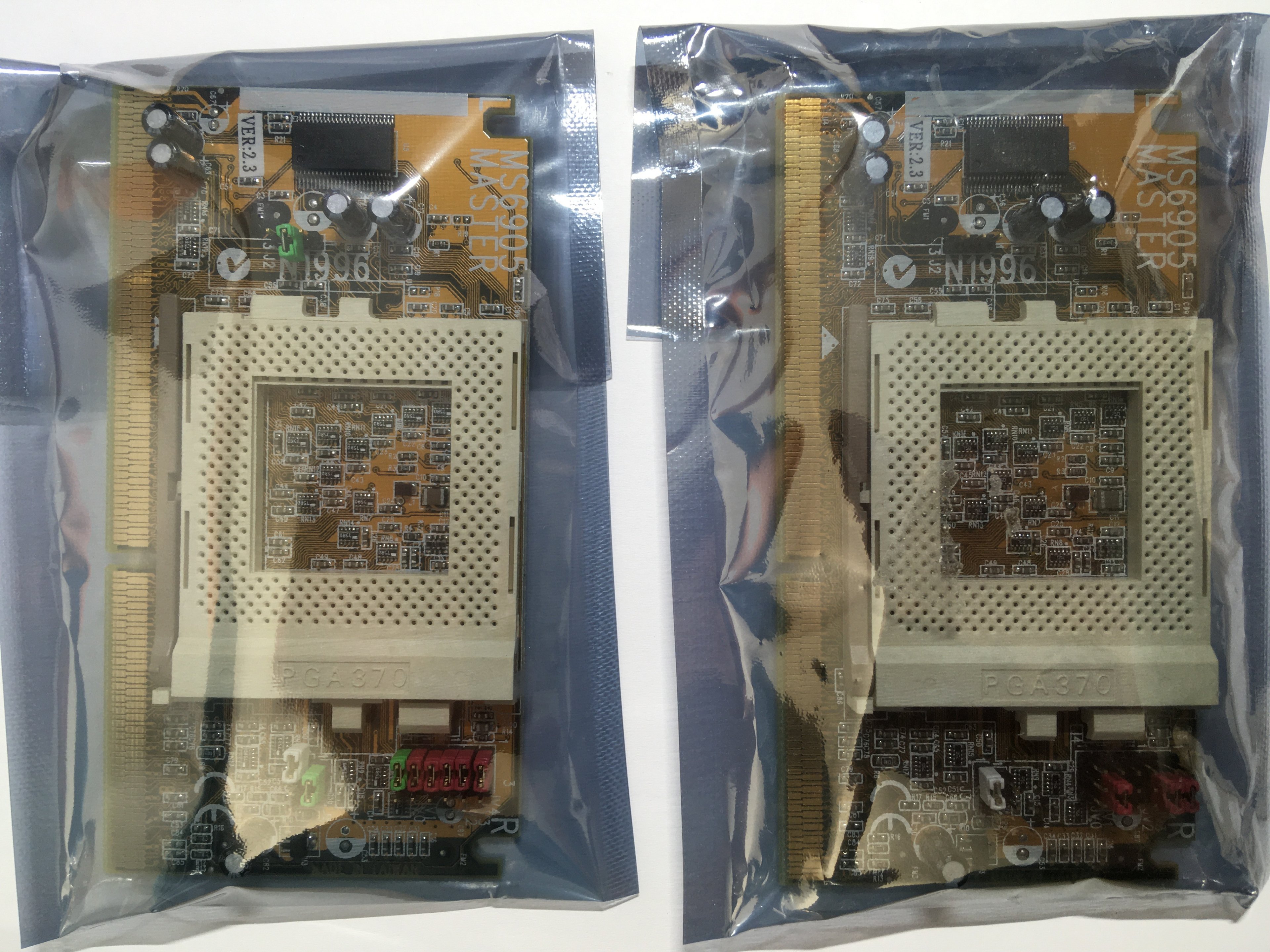

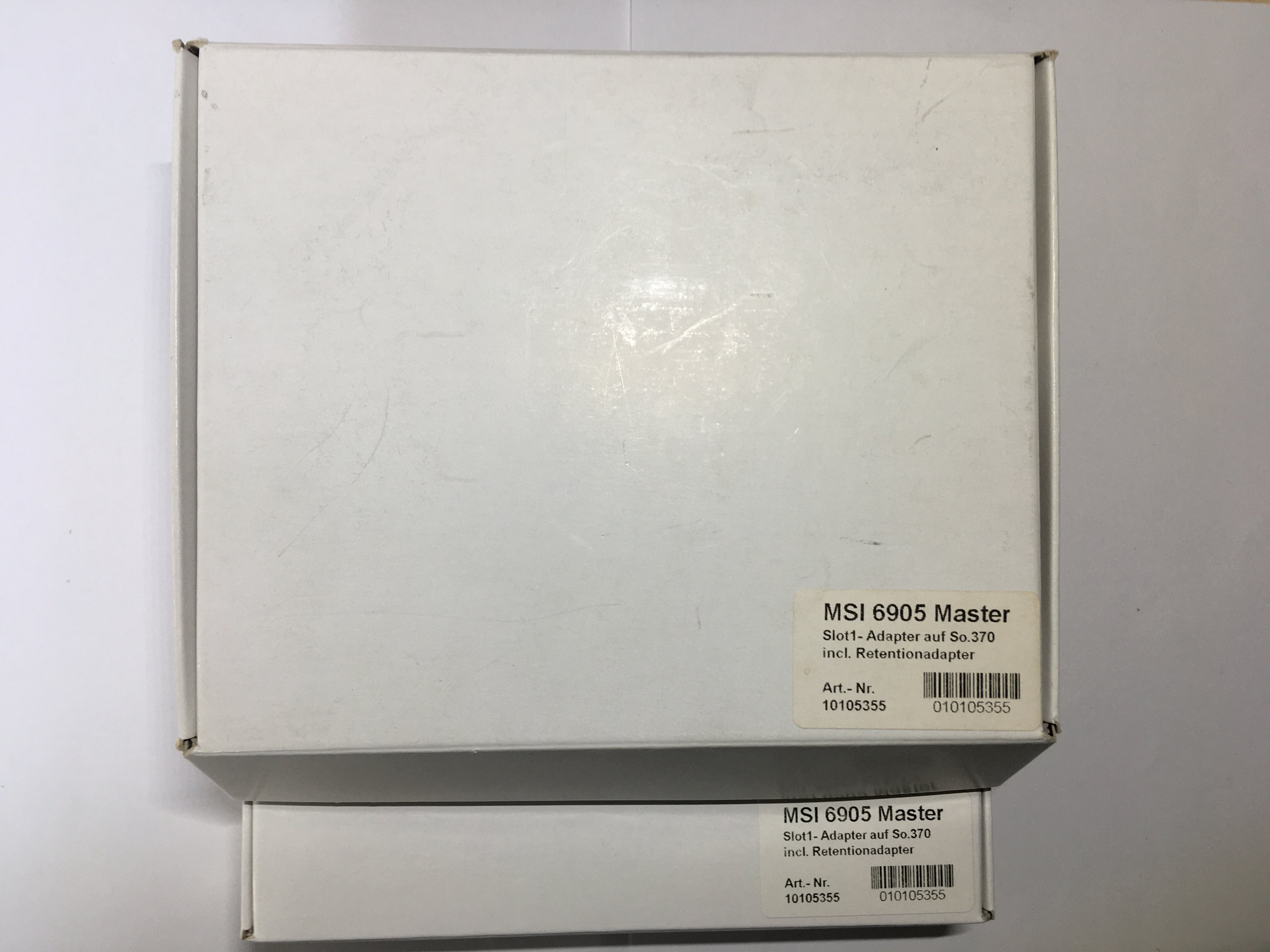

• 2021-09-13 zwei MS6905 Master Slot 1 Adapter von @konkretor erhalten

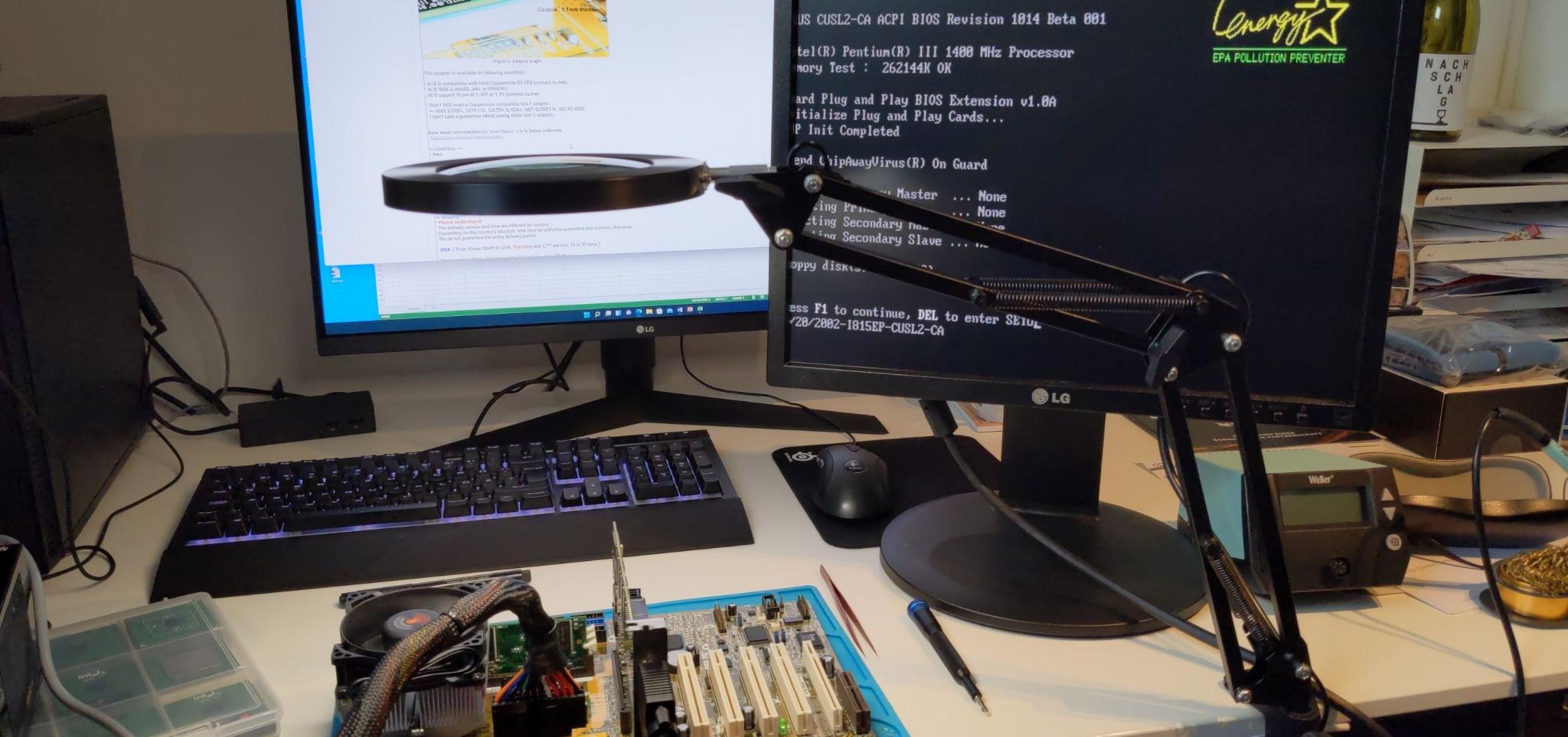

• 2021-10-05 Mainboard nach ReCap getestet, läuft
• 2021-10-06 Kabelmanagement der Lüftersteuerung und Strom verlegt
• 2021-12-21 neues Netzteil eingebaut und Kabelmanagment verfeinert

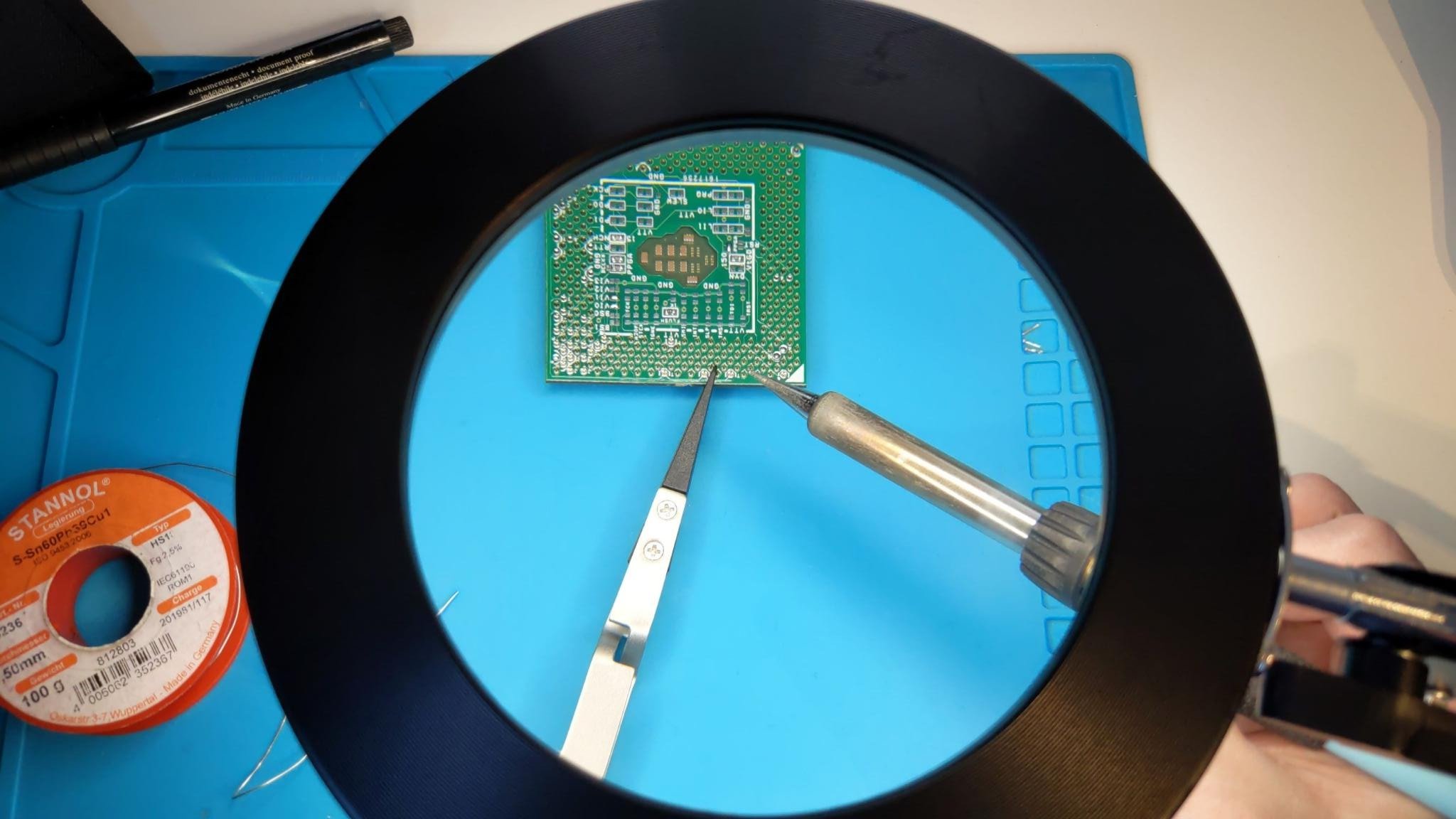

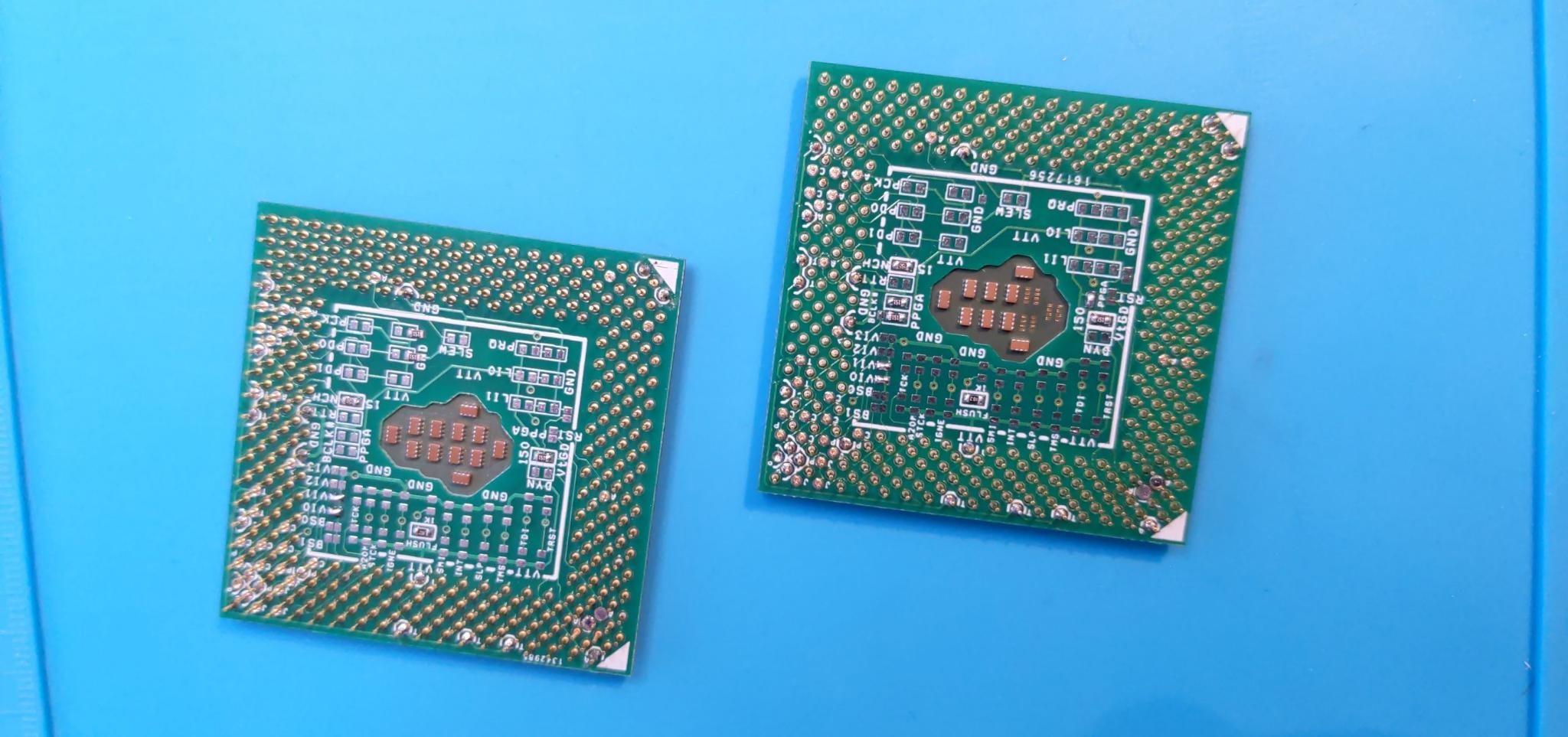

• 2022-01-06 zwei Pentium III 1400s mit gleichem Stepping und mod fertig
• 2022-01-06 Voodoo 2 SLI Kühlung in rot fertig

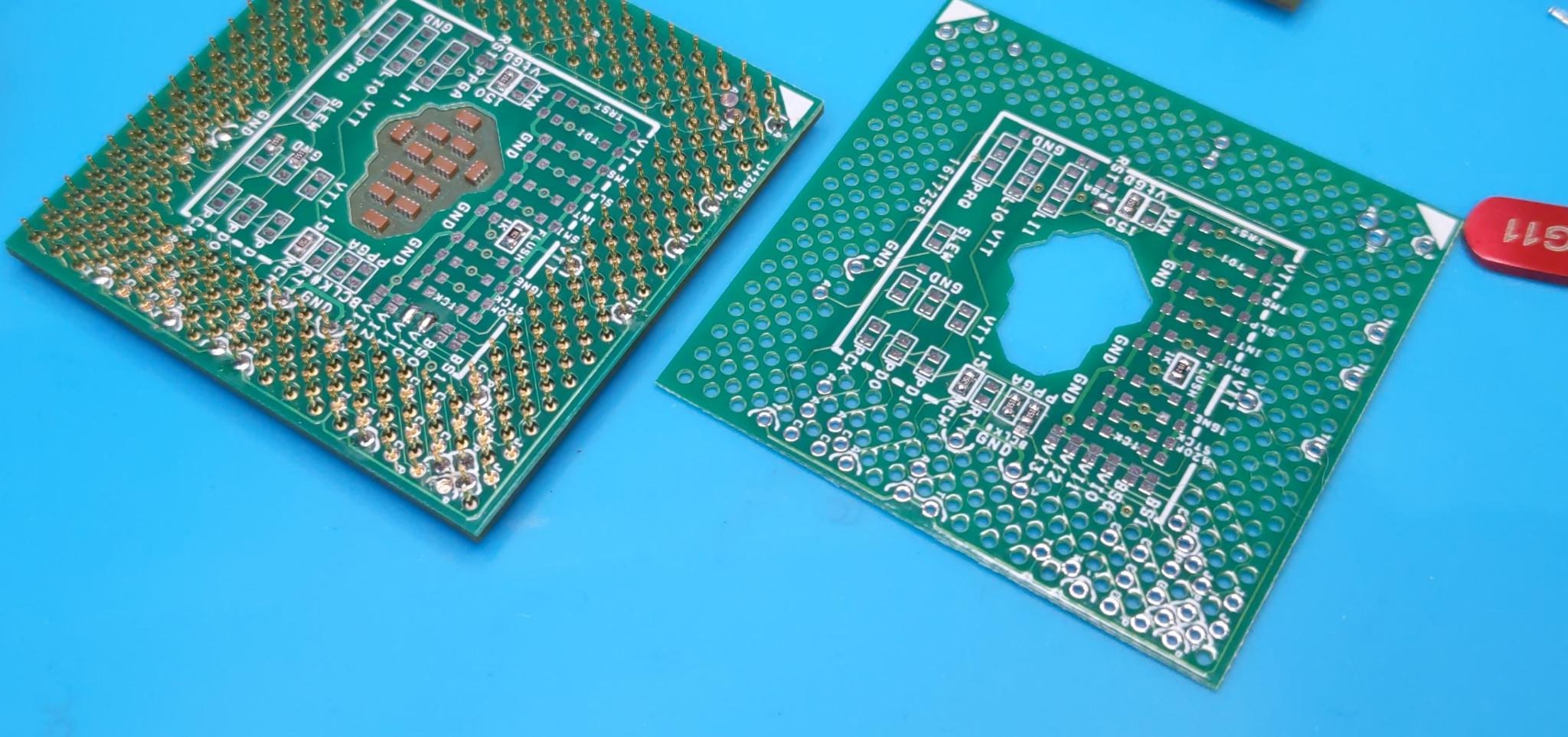

• 2022-01-25 Slot 1 Adapter modifiziert und mit Dual Coppermine P3 getestet
• 2022-01-30 kondensatoren der Slot 1 Adapter erneuert



[Butterhützchen]

Ach so, danke für die Erklärung.
Also eher eine Vorsichtsmaßnahme.
Ist ja nun aber nicht mehr Original, ob´s da ein H-Kennzeichen gibt? 🤔



[andi_sco]

Ach, hast du da Möglichkeiten zwecks 3D Druck?



[Karre]

H-Kennzeichen gibt es ja auch, wenn das Tuning der Zeitperiode entspricht. Und solche Elkos gab es damals schon

Ja, ich selbst hab keinen. Zum einen haben mehrere Bekannte einen und ich hab an der Uni ein ganzes Labor (24 Drucker) die ich frei verwenden darf.



[andi_sco]

Luftführung, ich komme 😅



[Karre]

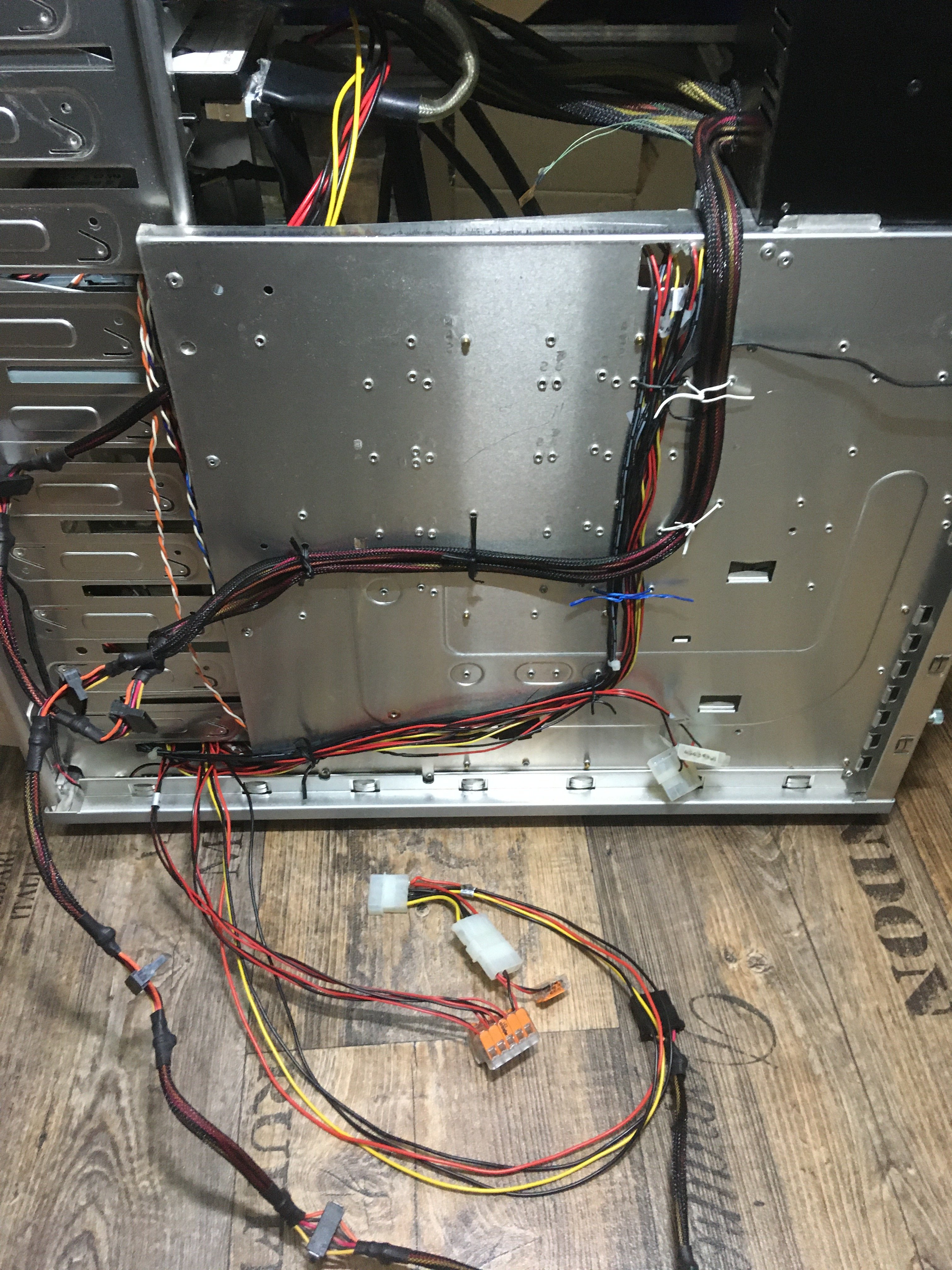

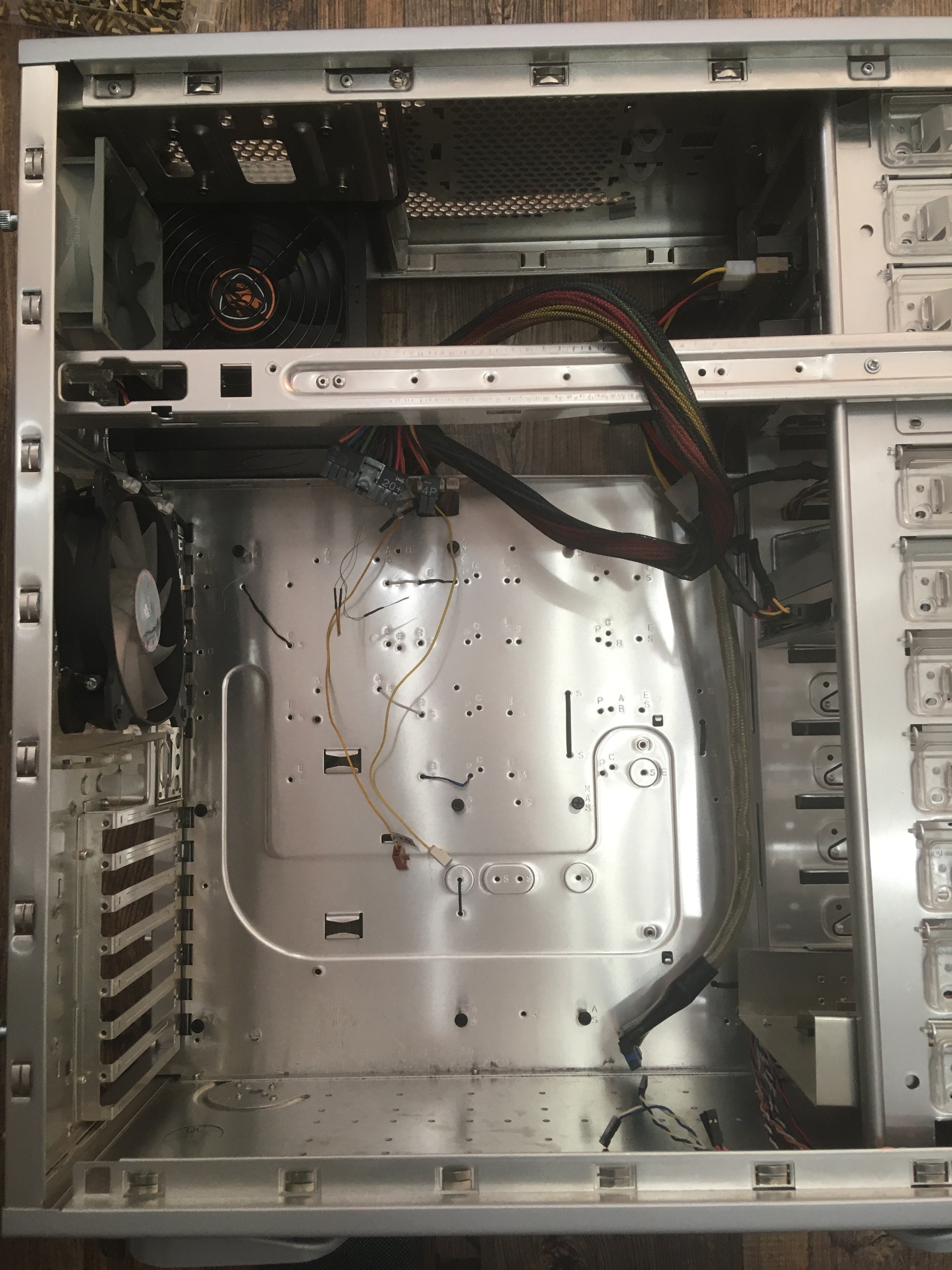

Neues Kabelmanagement 🤪😅



[Karre]

Ein paar kleine, aber wichtige Updates:

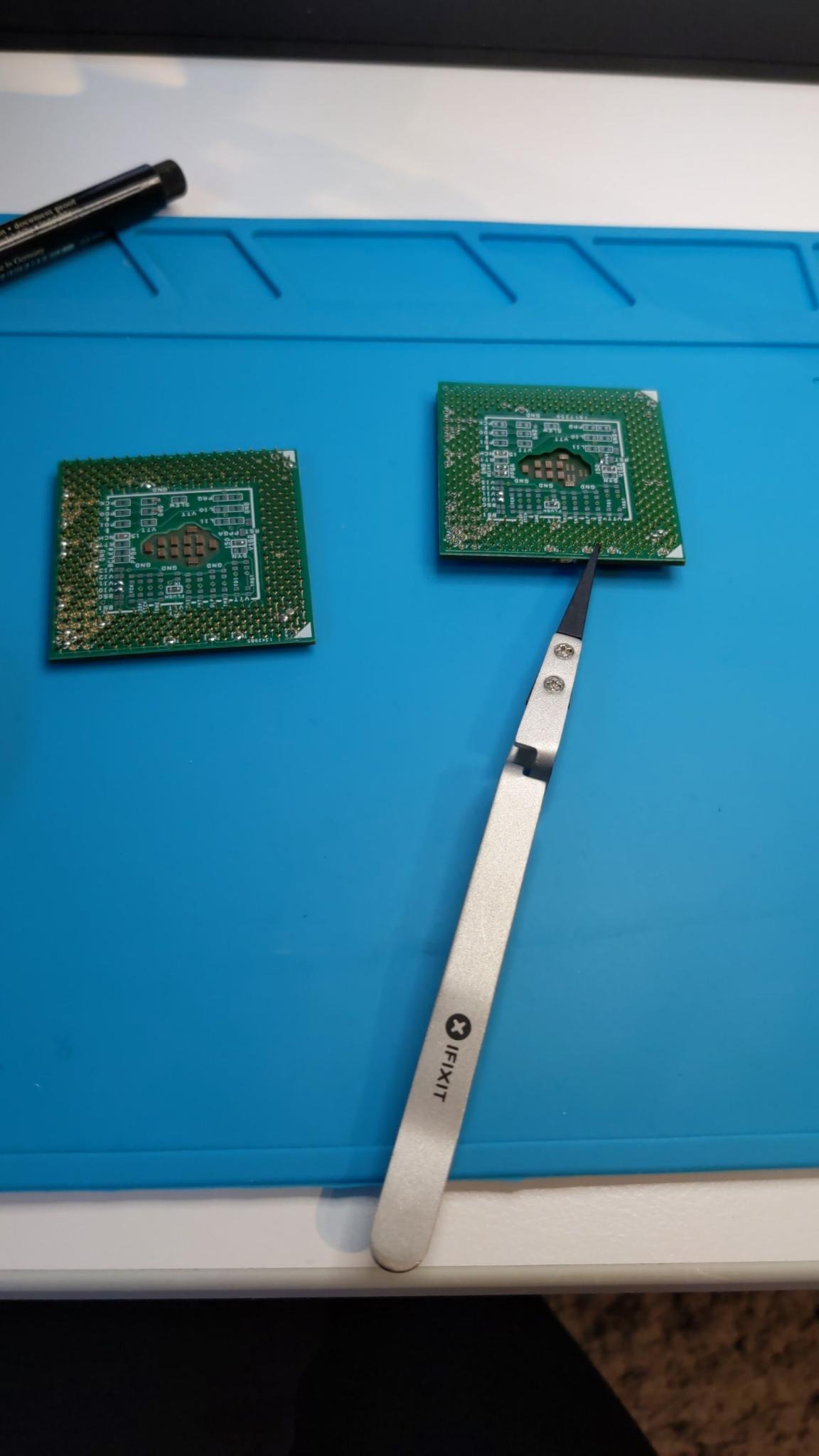

• der zweite 1400s ist nun fertig gemoddet

​

​

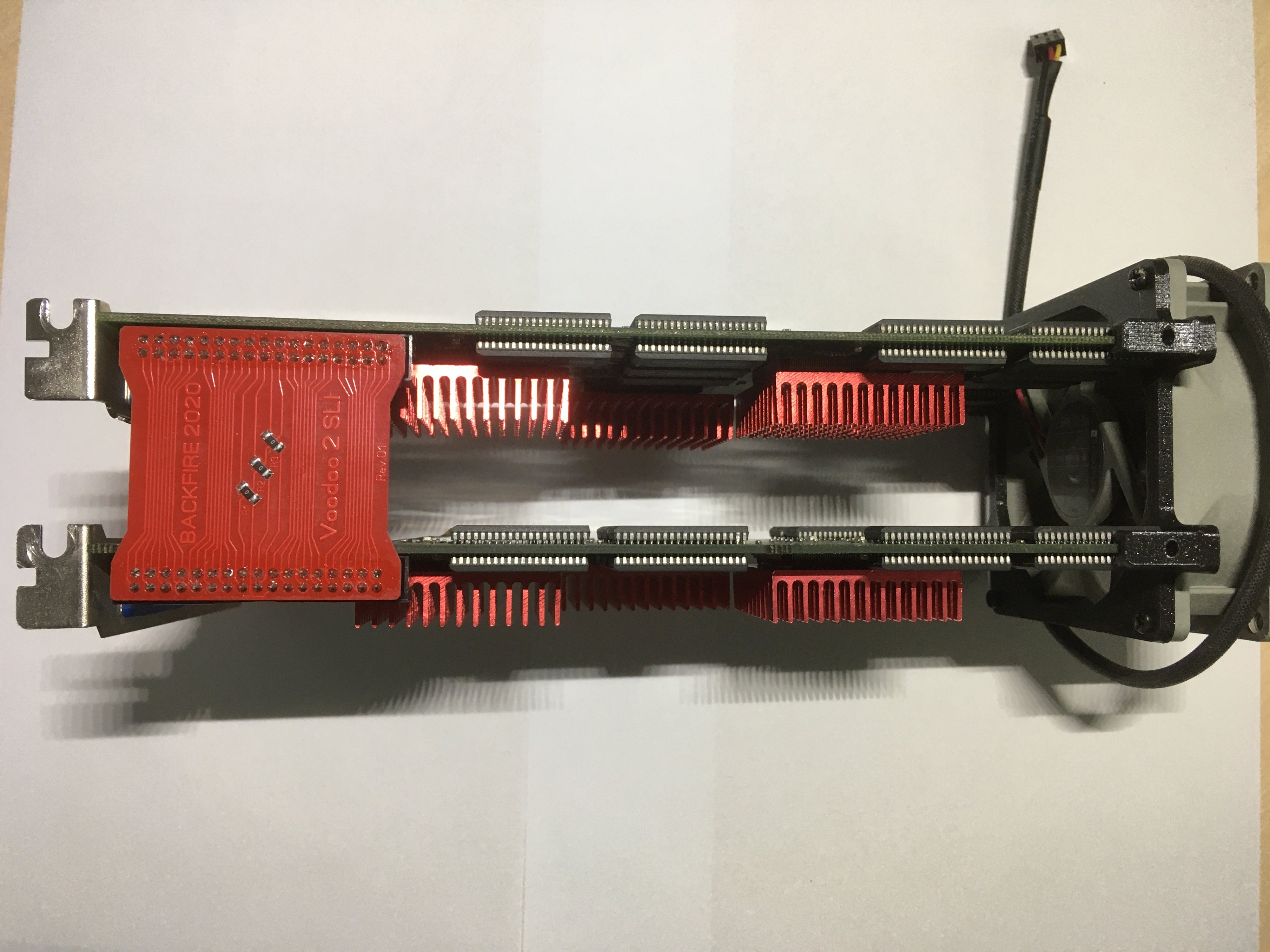

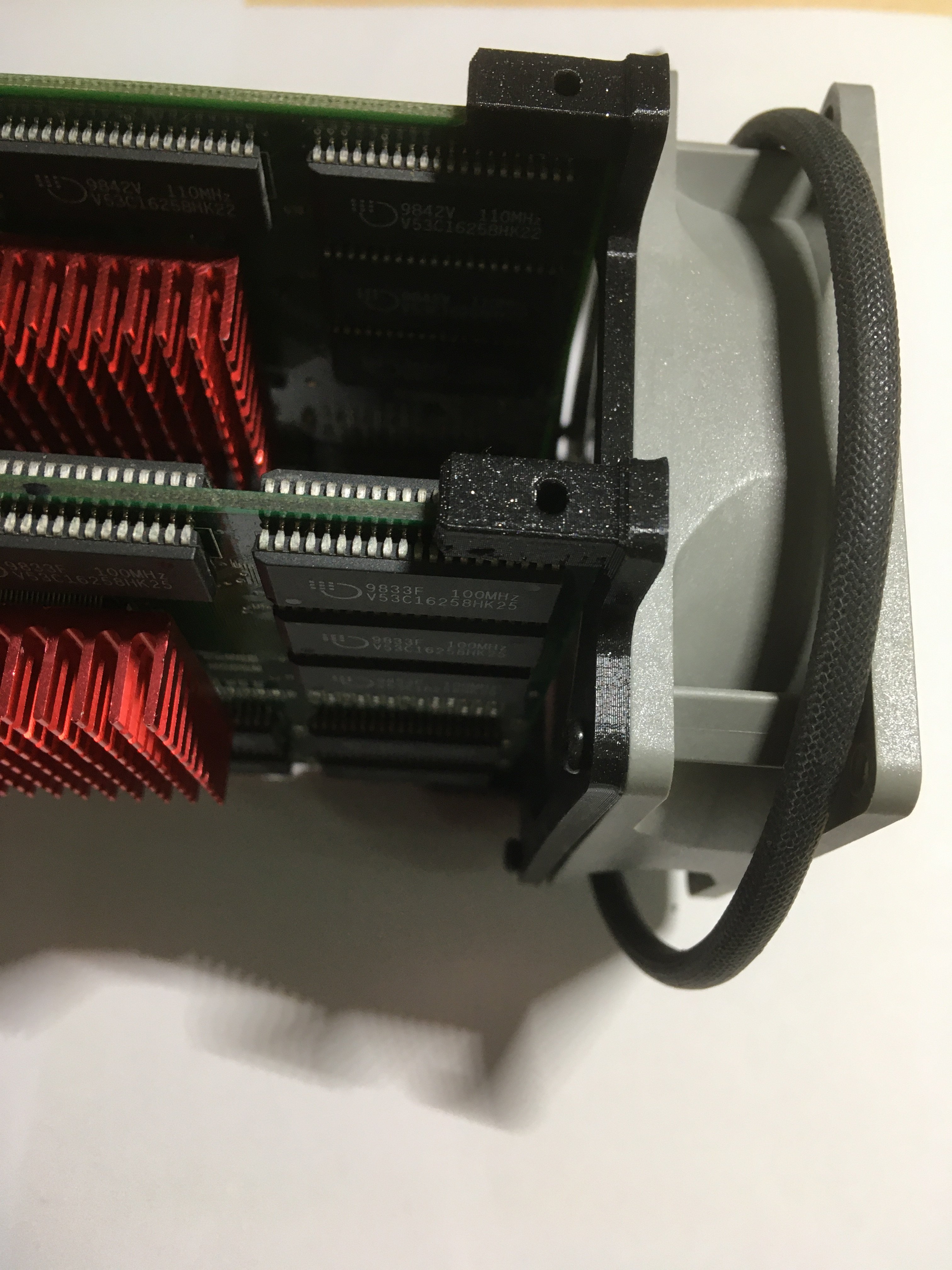

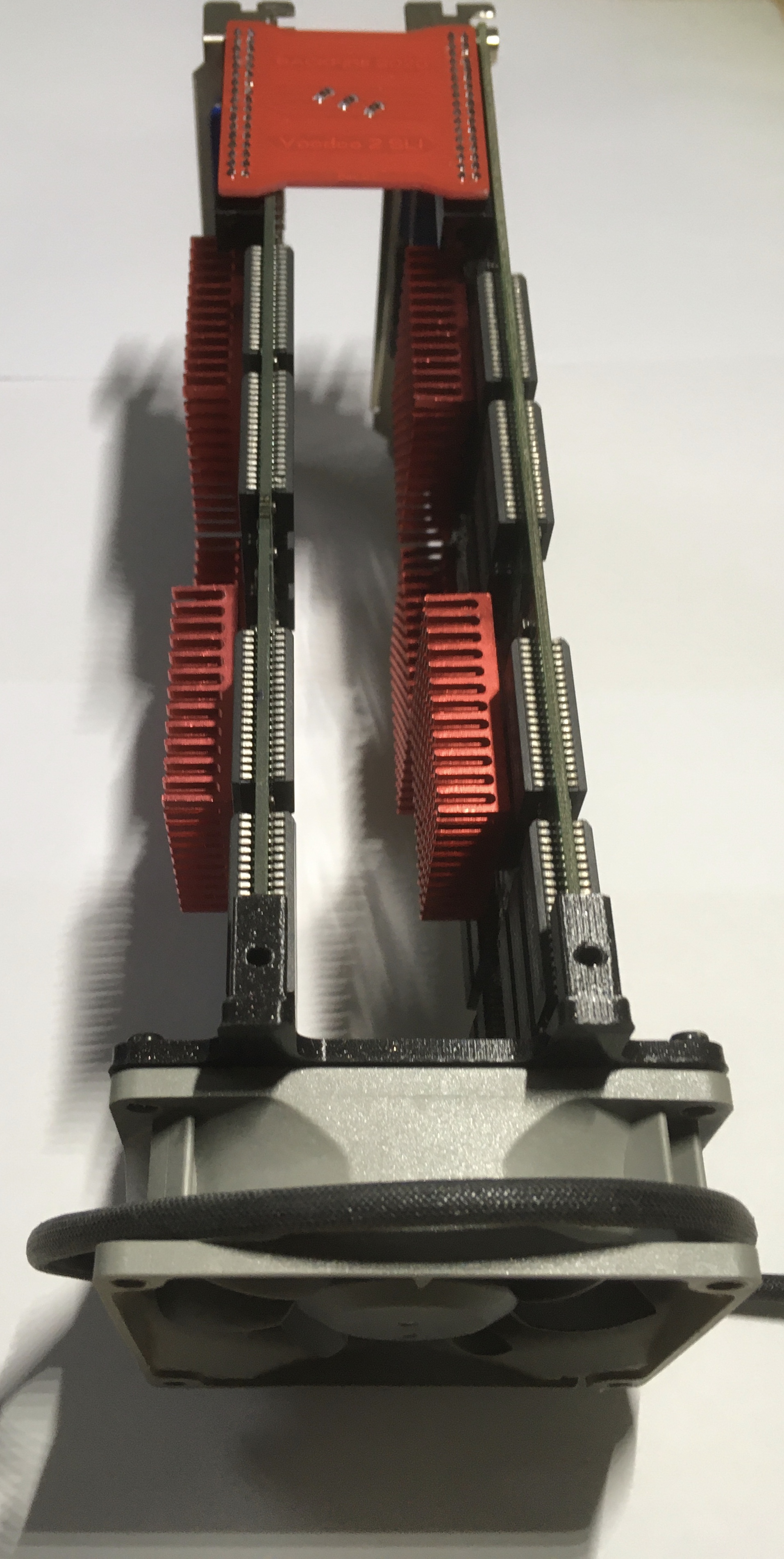

• Die Kühlung für das Voodoo 2 SLI Setup ist fertig

​



[Karre]

Leider hakt es bei dem zweiten PIII 1400s noch etwas. In einem ASUS CUSL läuft er, auf einem Board mit BX440 aber nicht. Mal schauen, was da los ist.

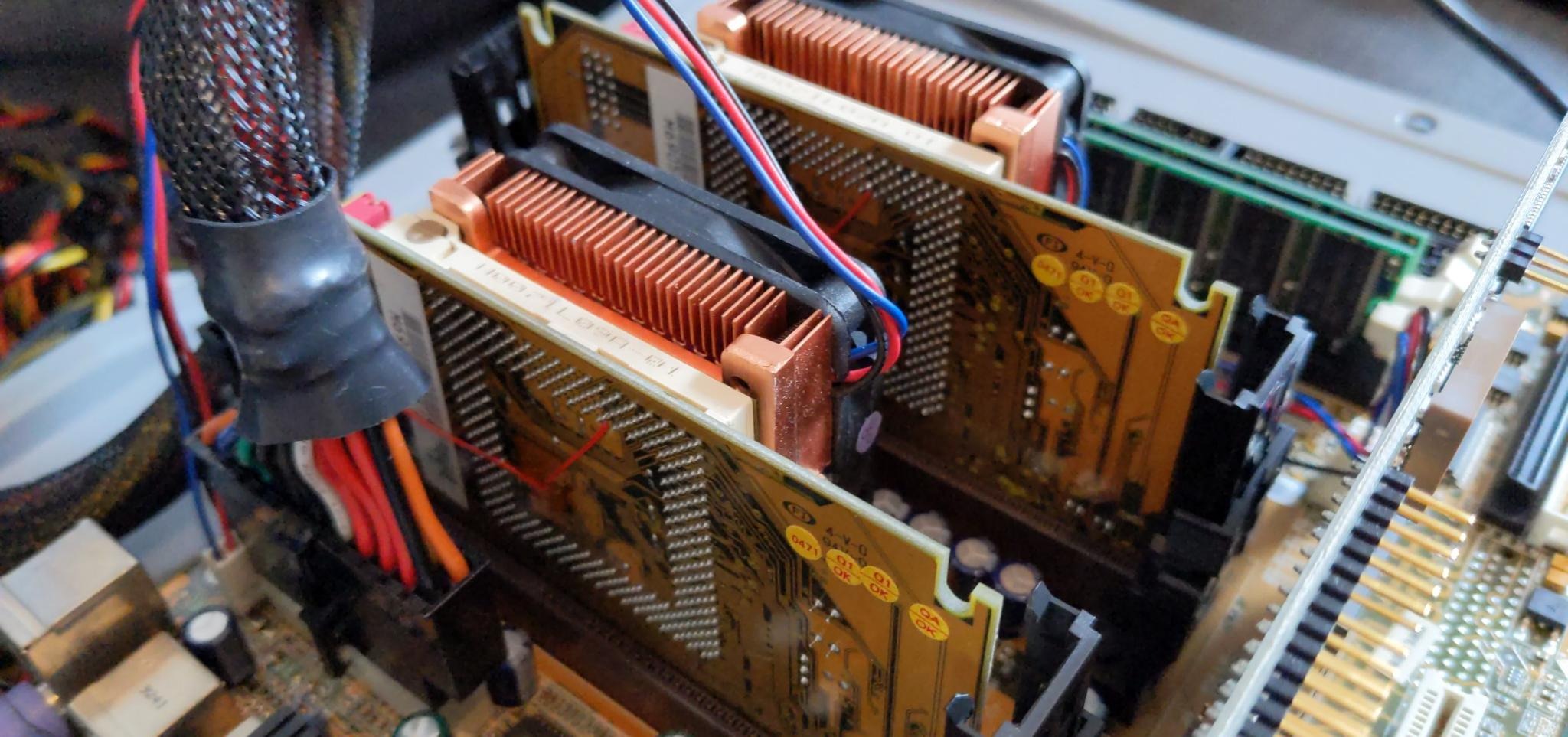

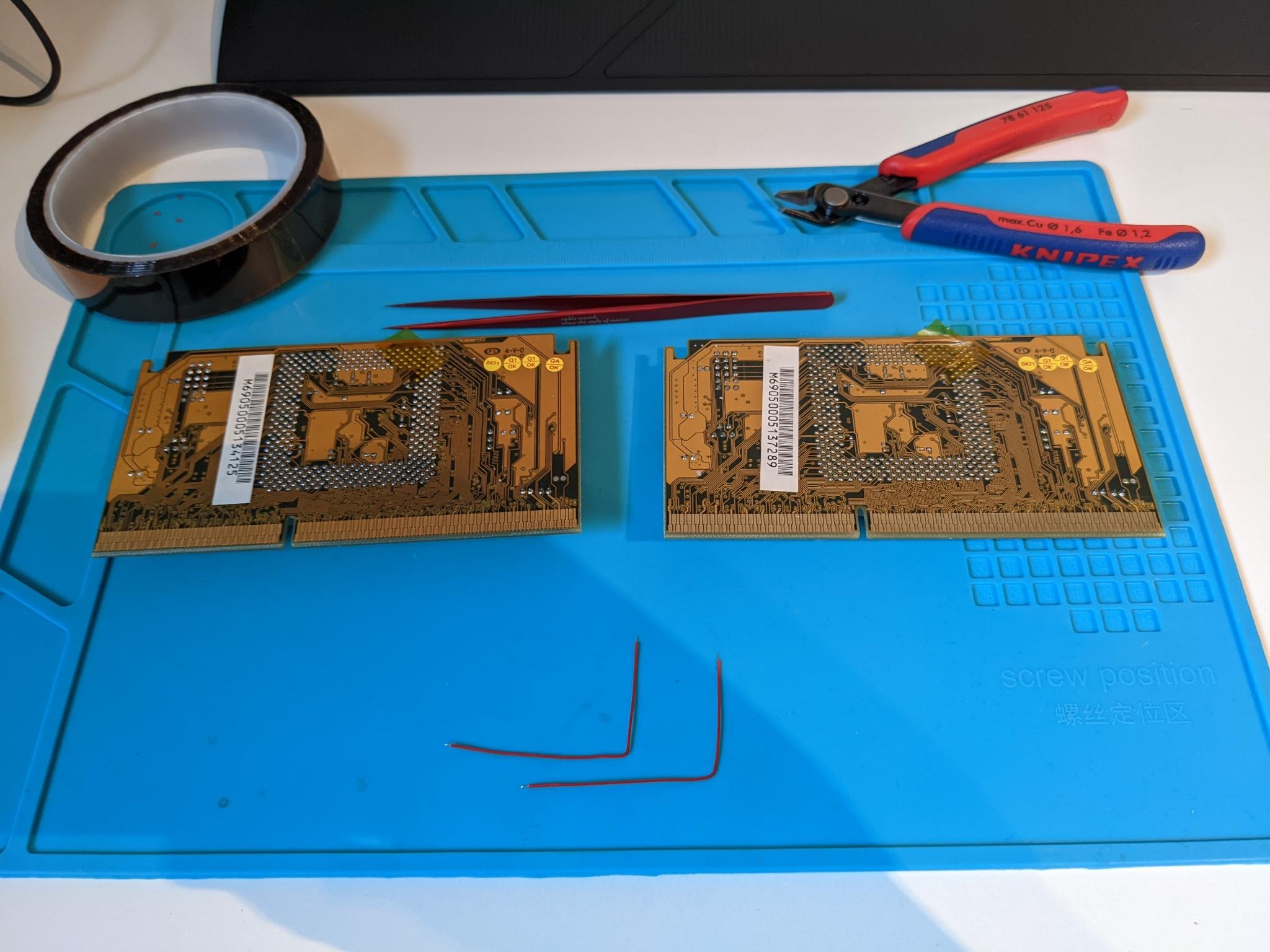

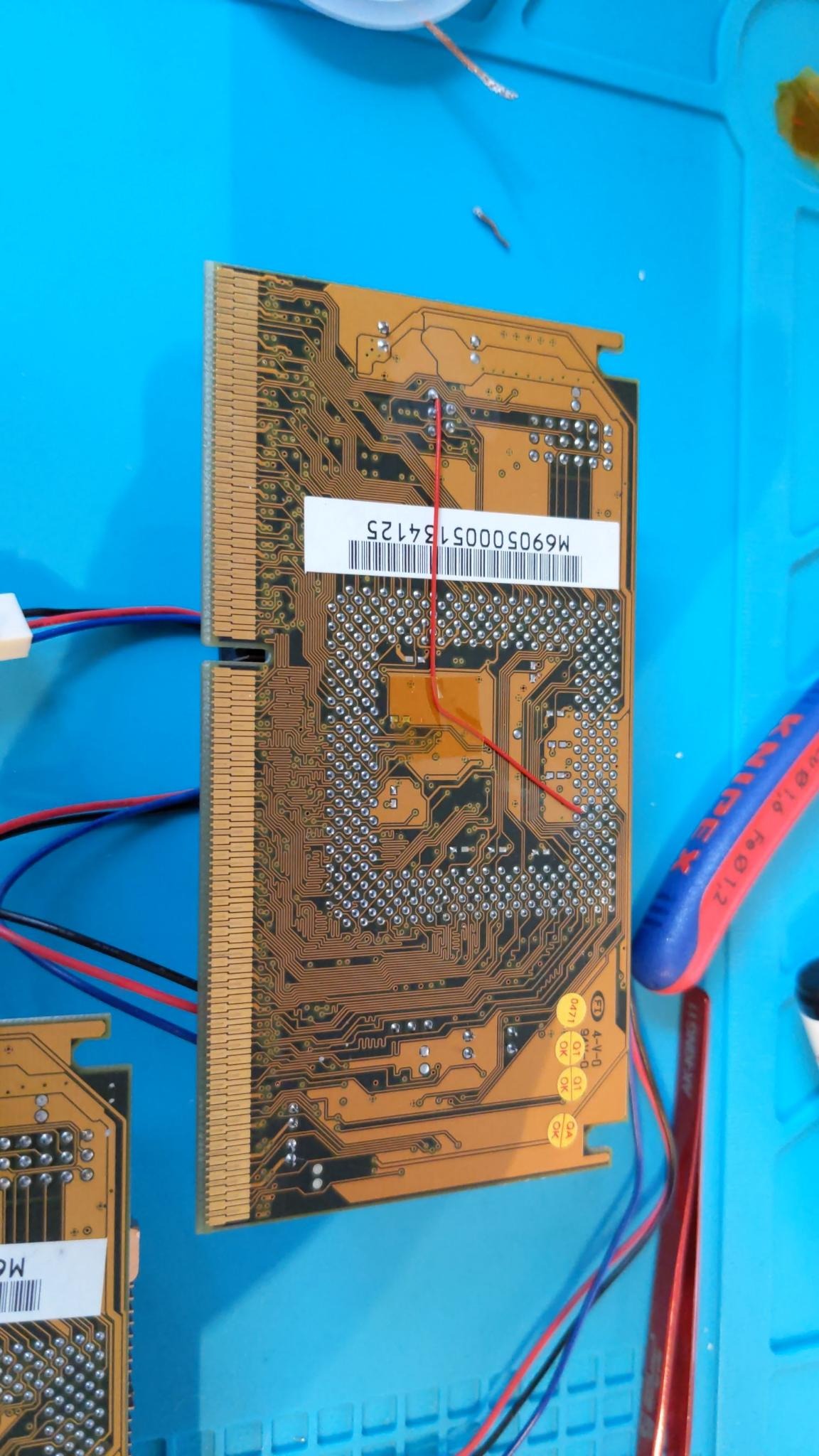

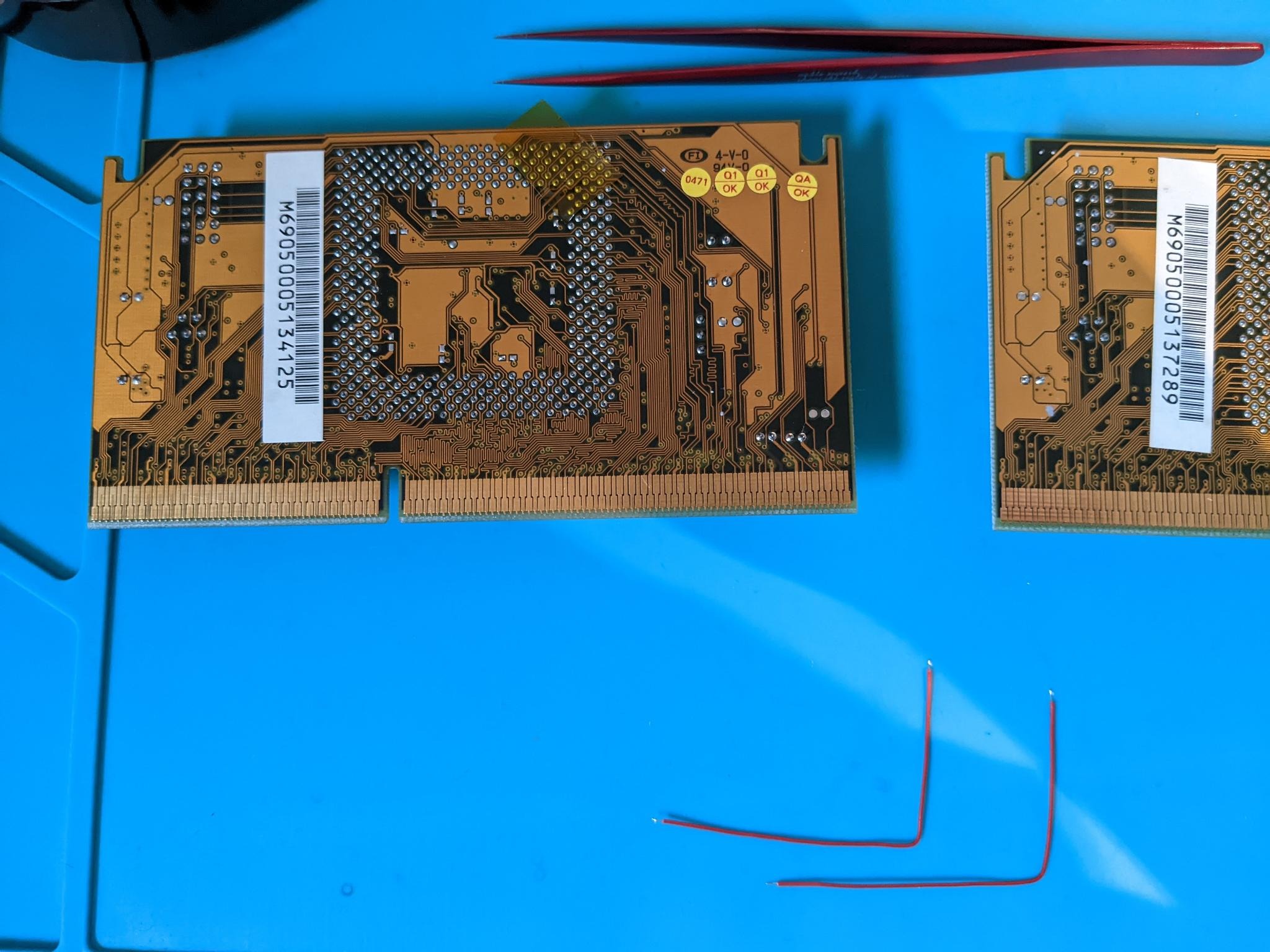

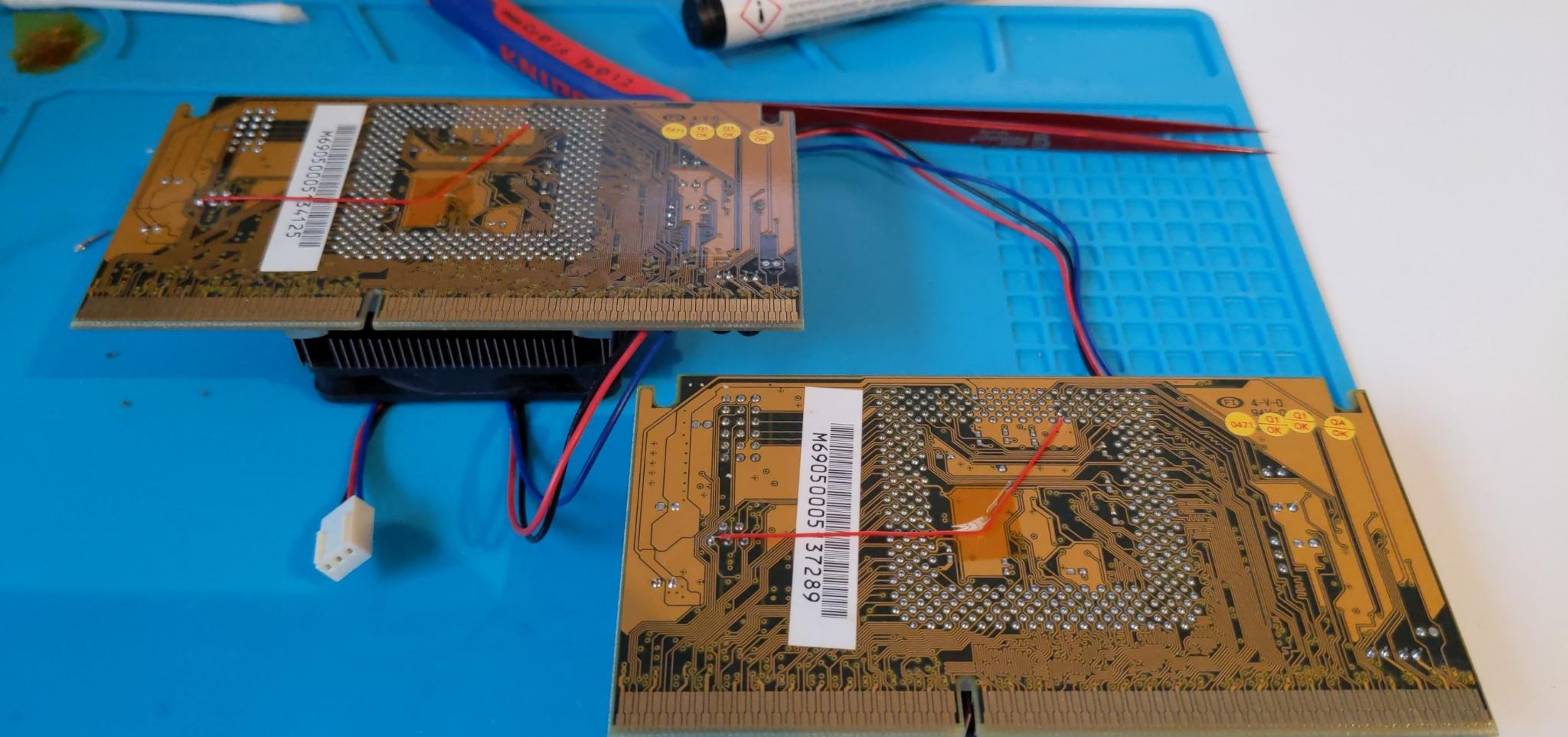

Aber die beiden Slot 1 Adapter sind nun auch gemoddet, damit Dual Coppermine läuft:



[Gorasuhl]

Sehr schönes Projekt, gefällt mir.

Was wird denn mit dem Projekt angestrebt? Retro Gaming Station oder was ganz anderes? Das einfach in die Vitrine zu stellen wäre irgendwie zu schade.

Die TT Cases waren früher noch richtig schick, aber auch nicht gerade günstig. Was seit einigen Jahren angeboten wird gefällt mir nicht mehr so wirklich (entweder Standard Quader mit/ohne Glas (wie bei fast allen anderen Herstellern), oder was komplett übertriebenes wie das Core P90 bspw.).

ein Kabel herstellen:

Errinert mich an mein vorherigem System (AM3 mit FX8150), da konnte ich am Board (Asus M5A99X) die CPU-Lüfter nur per PWM Steuern und die Lüfter vom Zalman Kühler (CNPS12X) konnten nur per Spannung gesteuert werden.
Damit das Bios nicht meckert habe ich genau das aus 2 Verlängerungen gebaut und die Lüfter mit ans Chasis gesteckt . Lüfter konnte gesteuert werden und das BIOS bekam das Tachosignal und startete dann fehlerfrei.



[Karre]

Danke für deine Rückmeldung!

Das soll mein Standard RetroPC werden und mein ABIT BH6 ersetzen. Also von DOS (mal schauen wie gut das läuft), Win98SE und Windows XP.

Für DOS zu viel, für Win98SE ist es auch zu viel und für XP mal schauen..

Wenn die Hardware dann mal läuft (derzeit ist noch etwas am Board zu machen und der zweite Tualatin will noch nicht), würde ich gern noch alles unter Wasser setzen, abwarten ob das was wird :-).

Also keine Angst, der landet nicht im Schrank!



[Gorasuhl]

Wenn die Hardware dann mal läuft (derzeit ist noch etwas am Board zu machen und der zweite Tualatin will noch nicht), würde ich gern noch alles unter Wasser setzen, abwarten ob das was wird :-).

Es gibt nahezu transparentes Thermoöl für Transformatoren. Das ist allerdings nicht ganz günstig.



[Karre]

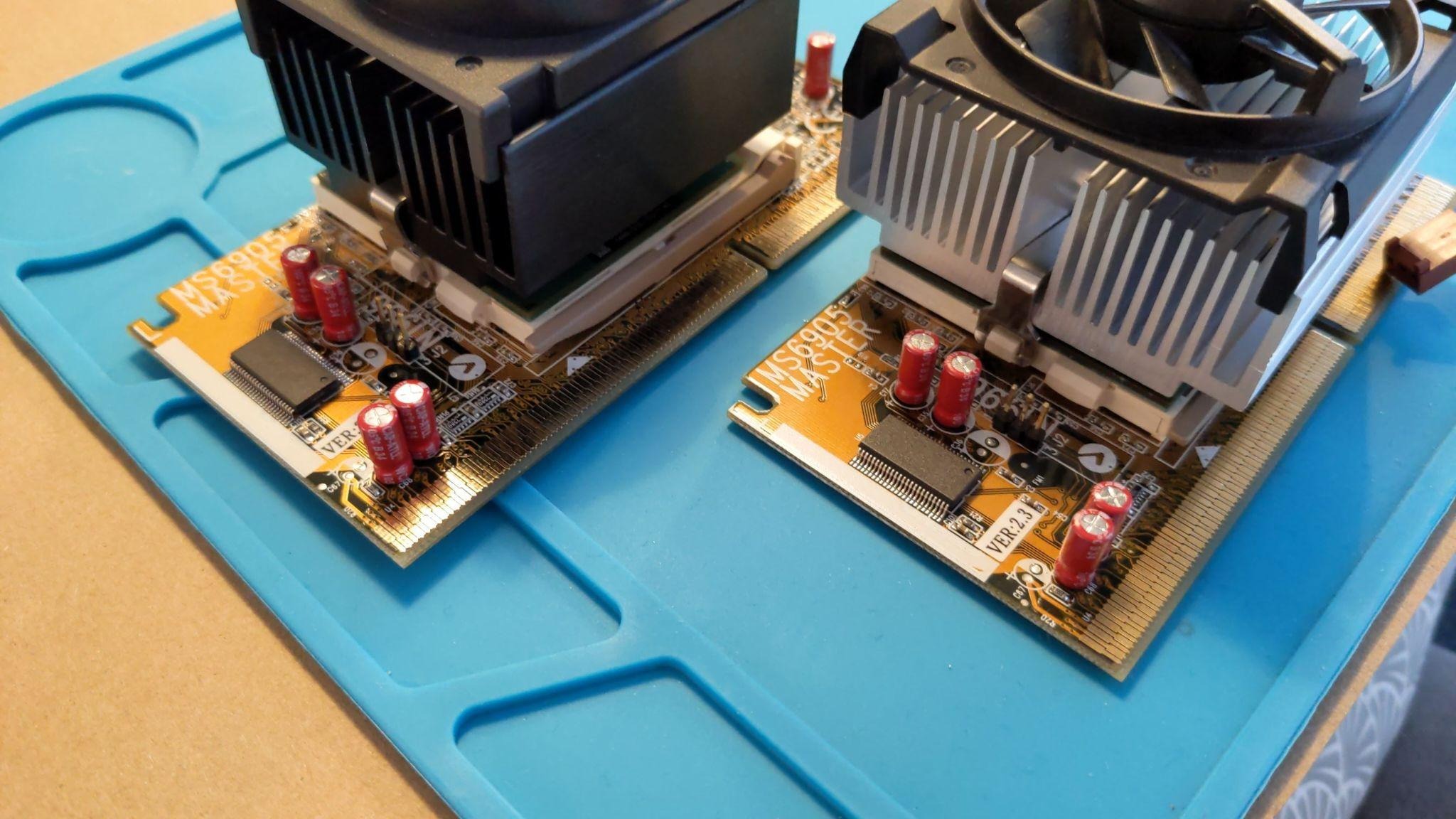

Die Elkos auf den Slot 1 Adaptern sind nun noch erneuert worden:

Eingangspost aktualisiert



[SweetOhm]

Ahoj Karre !

Nachdem meiner einer just den ein oder anderen Bauklotz gestaunt hat, ziehe ich meinen imaginären Hut vor Deinem Projekt ! Voll abgefahren und KNORKE Aktion !!



[M4cke]

Hallo Karre,
ich finde das Projekt auch supergeil und hoffe dass der Dualbuild gut laeuft.
Aber eines treibt mich um und ich schreibe es hier in den Thread, weil es vielleicht auch andere Leute interessieren könnte:
Diese Schablonen/Unterlegscheiben für die PIII-S 1400, ist das der Tualatinmod?
Falls ja, woher kommt dieses Design, und woher bekommt man das eventuell?
Finde ich sensationell und die Dinger hätte ich dann wohl auch gerne



[Azrael-Naraku]

läuft der 2. PIII nun ?



[Karre]

Guten Morgen,

Also inzwischen wird an dem Projekt wieder gearbeitet.. nachdem am Anfang viel Zeit rein geflossen ist und dann auf der Zielgeraden mir irgend ein Fehler am Board unterlaufen ist war meine Motivation für diesen Mod erstmal dahin …

Aktueller Stand: Board wird zurück gerüstet und dann getestet. Sollte das Board (hoffentlich) wieder laufen, wird danach wird der Mod nocheinmal durchgeführt.

@M4cke die Schablone für den Mod bekommt man noch auf Ebay. Aber auch hier gibt es Tücken. Ein gemoddeter tualatin läuft nicht auf dem Slot Adapter, aber im Sockel 370 ASUS CUSL schon… auch hier muss ich nochmal genauer schauen 🧐



[crazycusti]

Willste mehr als 1GB RAM?

Kann den Mod empfehlen: https://www.vogons.org/viewtopic.php?t=80155

Machste aus Server RAM (Reg, ECC) halt normalen ECC RAM. Läuft bei mir auf einen VIA Slot 1 mit einem 1GB Modul problemlos!

Son Dual Slot 1 mit 4GB RAM (evtl nur 3,quietsch und PAE nötig) hätt doch was



[Karre]

@crazycusti danke für den Link!
Das wird auf dem BX nicht laufen. Der ist sehr strikt in seiner Anordnung des Speichers.



[Karre]

Mh…
Das Board ist zurück gerüstet. Leider tot. Southbridge wird viel zu schnell viel zu heiß :/

Mal schauen, ob ich Ersatz auftreibe … :,(
