HDD-LED leuchtet nur wenn PC ausgeschaltet ist!?

DrDisconnect

Newbie
Registriert
Jan. 2021
Beiträge
3
Moin Leute!

Ich habe mir nach Weihnachten ein "kleines" Upgrade meines Systems gegönnt.

In meinem (ur-)alten Gehäuse (ein Super-Flower SF465T1-BK) findet sich nun :

Mainboard: ASUS Prime H310M-A R2.0 (90MB0Z10-M0EAY0)

CPU: Intel Core i5-9400F, 6C/6T, 2.90-4.10GHz, boxed (BX80684I59400F) mit einem bequiet Pure Rock 2 black

RAM: Crucial DIMM 8GB, DDR4-2666, CL19-19-19 (CT8G4DFS8266)

Graka: R7 360 OC (ja, da kommt bald was neues, wenn es der Markt zulässt)

SSD (alle neu gekauft): 1x WD Blue SN550 NVMe SSD (an M2 angeschlossen)
1x WD Blue SATA SSD 2.5" (SATA III)

HDD: WDC WD20EARX-00PASB0 (meine alte Platte)

Ich habe alles angeschlossen, so wie es im Handbuch des Mainboards beschrieben wird. Die Schaltpläne habe ich also alle befolgt und wie man sieht, kann ich den PC ohne Probleme nutzen.

Mir fiel nur auf, dass wenn ich den PC heruntergefahren habe, die HDD-LED dauerhaft leuchtet. Habe den Stecker umgedreht und auf das Mainboard gesetzt. Wie zu erwarten, startete der PC normal, nur die HDD-LED leuchtete garnicht. Also, wieder alles auf den Ursprungszustand und die HDD-LED leuchtet bei ausgeschaltetem PC dauerhaft. Schaltet man das System an, erlischt die LED und blinkt nicht einmal. Bin so langsam mit meinem Latein am Ende und hoffe, dass mir einer von euch einen Tipp geben kann, wo denn nun der Fehler liegen könnte. Mich schränkt das ganze ja nicht ein, aber wir wollen doch alle ein Perfektes Setup unterm Tisch stehen haben;)


Mit besten Grüßen,

der Herr Doktor!

mach bilder. da ist safe was falsch zusammengebaut

  • Gefällt mir
Reaktionen: whats4 und MadMax_87

Anhänge

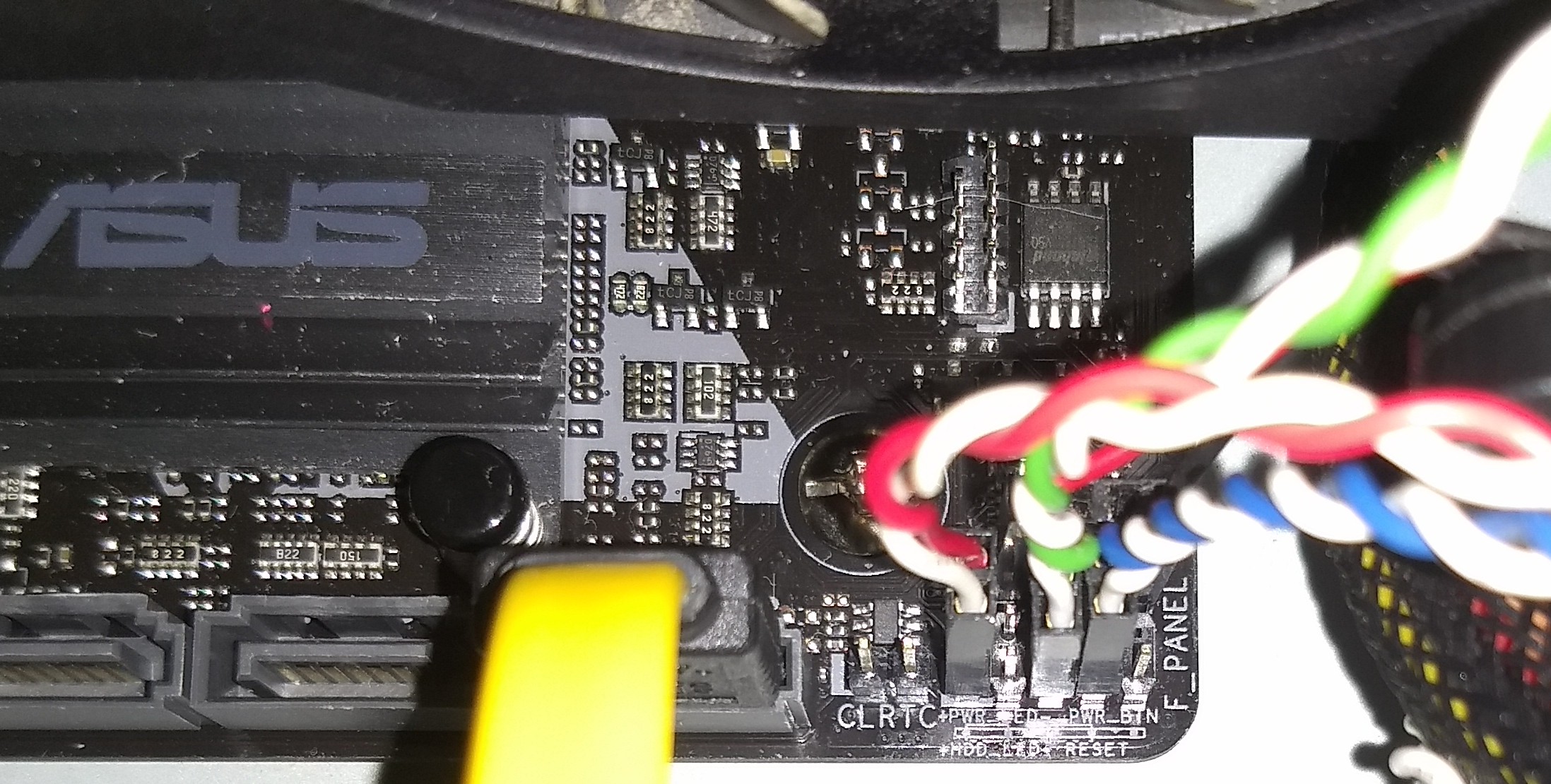

  • IMG_20210112_145523033~2.jpg
    566,5 KB · Aufrufe: 429
Die sind falsch dran, du hast einmal PWR+ und HDD+ und einmal PWR- und HDD- miteinander verbunden.
Schau mal auf die Beschriftung oder ins Handbuch.

  • Gefällt mir
Reaktionen: whats4
ja, da wundert mich gar nichts mehr, wenn du die hochkant statt quer ansteckst :D
Problem gelöst


DrDisconnect schrieb:
Ich habe alles angeschlossen, so wie es im Handbuch des Mainboards beschrieben wird. Die Schaltpläne habe ich also alle befolgt und wie man sieht, kann ich den PC ohne Probleme nutzen.
Hahaha :D Nein, einfach nein :freak:

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: whats4 und maxbln
Dann schau doch mal bitte auf dein Bild insbesondere die Beschriftung direkt an dem Stecker..., nochmal ins Handbuch und merke das die stecker alle falsch stecken....

btw. ich hoffe das liegt nicht am "Doktor"-Titel...

Zuletzt bearbeitet:
Links unten HDD rot und rechts daneben das weiße. Es ist doch sehr gut auf der Platine beschrieben. Alles steckt falsch.

  • Gefällt mir
Reaktionen: DrDisconnect und whats4

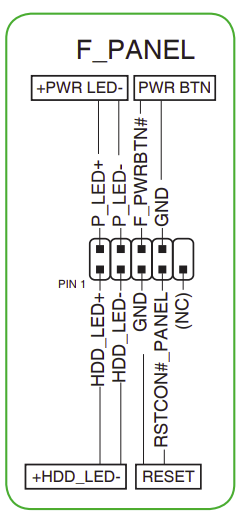

Herr Doktor: Handbuch gelesen ? Seite 11 zeigt:


Anhänge

  • f-panel.PNG
    24,1 KB · Aufrufe: 325
  • Gefällt mir
Reaktionen: Pym, aemonblackfyre und whats4
gottseidank ruiniert das nix.

aber hoffentlich lernt der TE die lektion. denn anderes, falsch angesteckt kann fatale folgen haben.

Ist sogar in der Comedy kein Witz ;)


  • Gefällt mir
Reaktionen: Pym, whats4 und maxbln
Das der PC "startet" liegt an dem "glücklichen" Umstand, das der Masse-Pin unter und rechts neben dem POWER-Pin liegt....

  • Gefällt mir
Reaktionen: whats4, rg88 und coasterblog
Jo Leute, kommt mal runter.

Hab das jetzt alles korrekt umgesteckt (was ja Gott sei Dank eher trivial war) und jetzt stimmt auch wieder alles.

Lektion gelernt, Augen auf und man erspart sich den Stress und Spott 😅

  • Gefällt mir
Reaktionen: Pym, rg88, S K Y N E T und eine weitere Person
  • Gefällt mir
Reaktionen: DrDisconnect und rg88
