Nachdem ich irgendwann letztens mithilfe eurer SKILLZ ein PC zusammengestellt hab, dacht ich mir ein Build-Thread zu eröffnen. Meiner Augen zufolge seh ich diese hier selten
PLUS das ist so der Standart-Build der im Durchschnitt bevorzugt und auch so weiterempfohlen wird. Bis auf der HDD besteht die Hardware auf Basis vieler Empfehlungen unserer Helfer, CPU ist Geschmackssache, hier könnte man mit 150-200€ mehr auf 2011-3 und X99 Board setzen.
Im Prinzip soll dieser Thread eine kleine Hilfestellung sein bzw. eine kleine Darstellung zum Zusammenbau sein für alle zukünftigen Käufer.
Nun zum System:
(mit dem wichtigsten zuerst
)
• 550W Corsair RMx 80+Gold
• Intel i5 6600K
• Sapphire Nitro R9 390 (Backplateversion)
• Asus ROG Maximus VIII Ranger (Z170 Chip)
• Thermalright HR-02 Macho Rev. B
• 16GB DDR4-2400 HyperX Fury
• 250GB Samsung 850 Evo
• 1TB Hitachi Travelstar 5K1000
• Fractal Define R5 (windowed edition)
• Nanoxia Rigid UV LED 30cm
Hier nochmal alles:
https://www.mindfactory.de/shopping...221947662a2abec16ea91b0632e0b5fba4b851ea51891
Das System ist komplett fürs Gaming ausgelegt und besitzt generell auch ein gewisses Silence-Feature. Wenn ihr vor eurem Bau denkt ihr braucht noch einen magnetischen (vielleicht auch etwas längeren) Schraubenzieher und ihr wollt euch auch dringend einen Macho Rev. B Kühler anschaffen, dann vergesst einfach die Idee. Der Rev. B hat genau so einen Schraubenzieher mit inbegriffen!
Zugegeben beim MB kann man auch einfach die ASUS Z170 Pro Gaming nehmen, weniger als die Diagnose-LED hat sie nicht, nur mit dem momentanen Deal und dadurch einem gratis 90€ Headset ist es preislich annehmbar. (Asus Strix 2.0)
Die Hitachi war einfach in bubblewrap eingewickelt.. ist zwar sicher aber nicht sehr professionel. Die Freude war trotzdem groß!
Es ist der erste Rechner den ich zusammengebaut habe und daher sind hier einige wichtige Tipps zu Installation und zu den spezifischen Bauteilen gegeben. Also Dummheit aus erster Hand!
Angefangen hab ich mit dem Ausbau der HDD/Laufwerk-Slots des Fractals. Noch unsicher ob da ein Laufwerk nachträglich kommt, wahrscheinlich nicht.
Die Idee alle Festplatten/SSD hinten anzubringen war optisch top, aber fürs Kabelmanagement später etwas zu frickelig, also hab ich aus Faulheit der untere HDD Slot wieder drangeklatscht. Beachte dass es mit einer einzelnen SSD viel einfacher ist, ich werds wahrscheinlich auch später korrigieren/nochmal versuchen.

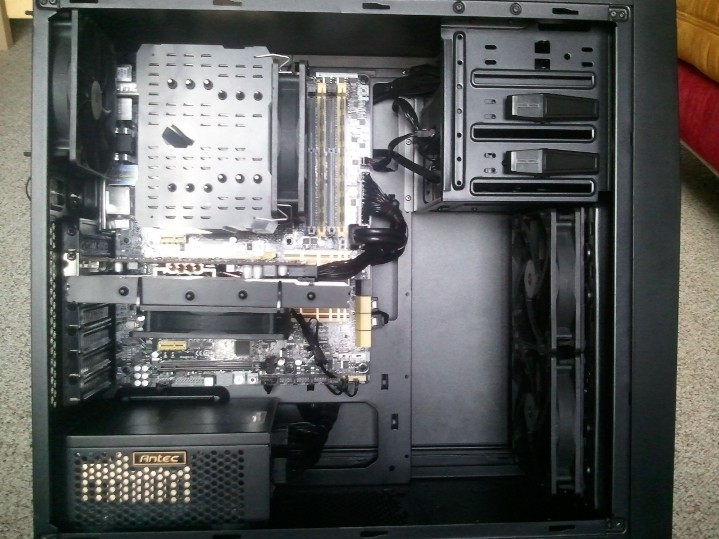

Im Foto sieht man den ersten Fehler.
Das Netzteil ist falschrum eingebaut! Niemals den Lüfter nach innen zeigen, wieso auch heiße Luft in die PSU ziehen? Das kann zusätzlich ein Problem werden wenn man versucht die Schrauben die man vor der Mainboardinstallation unter das Mainboard anbringen muss und direkt dadrunter ein Mülleimer in Form eines Netzteils liegt. Ach und übrigens, immer schön an einem ausgeschaltetem, jedoch angeschloßenem Netzteil erden! (Also hin- und wieder während des Baus drauf tatschen!)
Nun zum Krimskrams am MB. Die wichtigsten Hinweise zur CPU-Inst. bleiben stehts:
- Die schwarze Plastikabdeckung nicht entfernen!
- Achtet auf das weiße Dreieck unten links um die CPU richtig einzusetzen!
- Ggf. das ASUS CPU-Installation Helping Tool mitnutzen!
- Kein extra Druck/Kraft auf die CPU einwirken, es klappt auch so.
- Wärmeleitpaste in Größe eines Reiskorns auf CPU und Kühlelement reicht aus, nichts überstürzen. (Hier am etwas auf der CPU verschmiert, kann viel erscheinen, ist es aber nicht)[/I]
Speziell zu Skylake CPUs/diesem Build:
- Das PCB von Skylake Prozessoren ist ~35% DÜNNER, es wurden reports gemeldet das große Lüfter nach großem Kraftakt des Installation oder viel vibrationen bei einem Transport beschädigt wurden! Dringend darauf acht geben wie der Kühler angebracht wird.

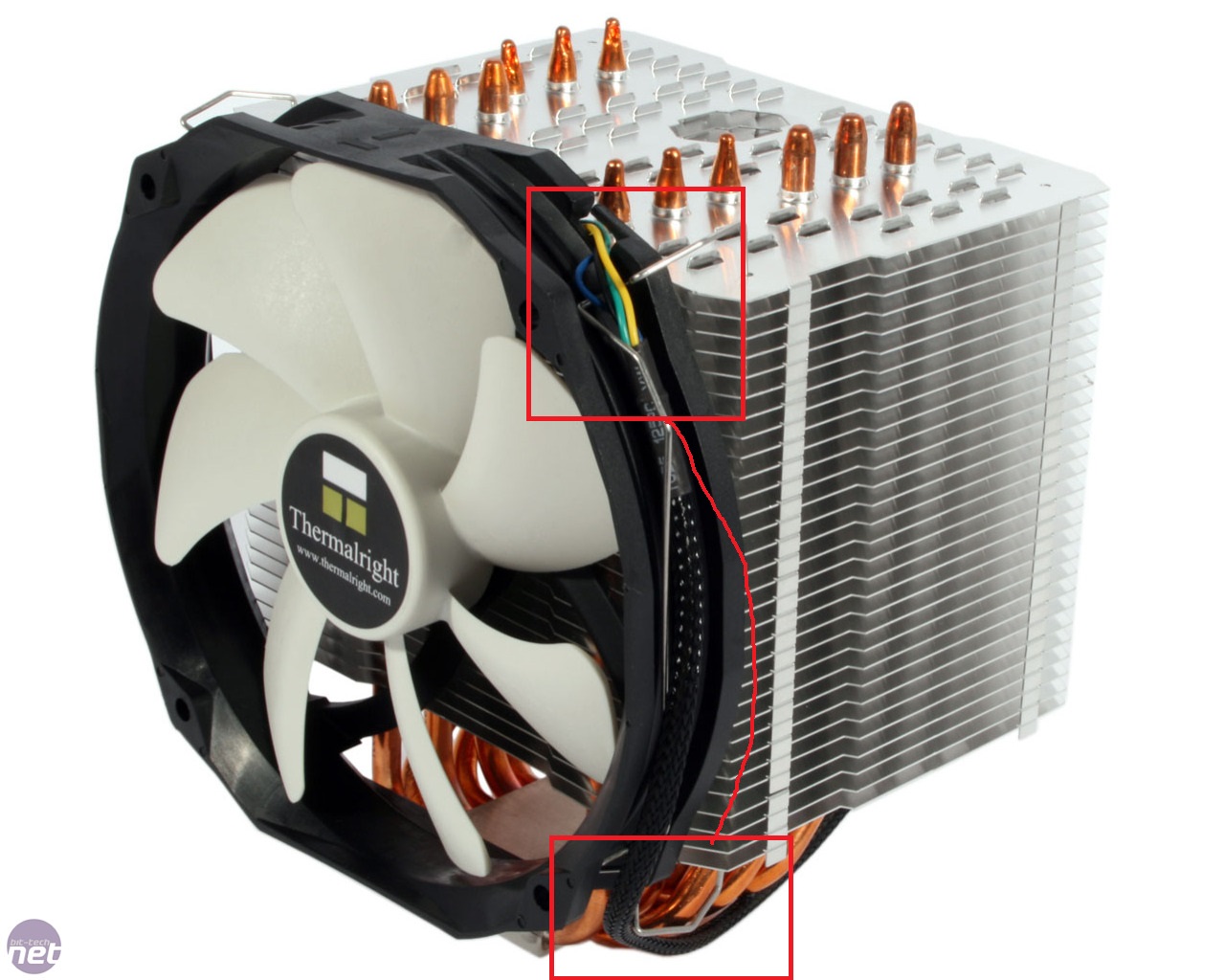

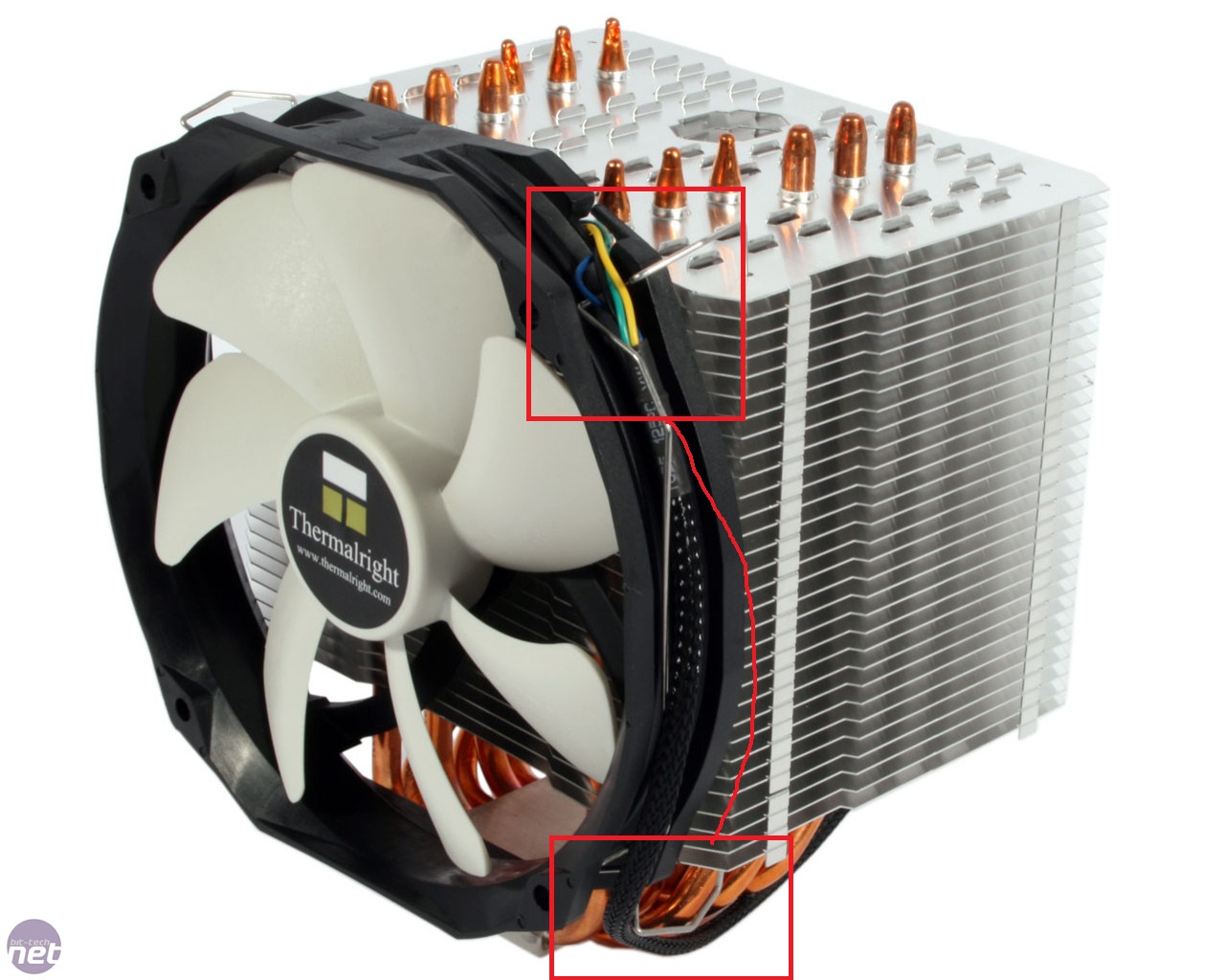

- Der Kühler besteht aus einem riesigen Stück Metall und wird nur durch ein kleines Alustückchen und 2 Schrauben gehalten, macht ihn auf keinen Fall zu fest! ... Oder vertauscht die langen mit den kurzen Schrauben wie ich, denn dann ist möglicherweise ein Problem vorhersehbar!
- CPU-Lüfterrichtung beachten! Hier wird die Luft von vorne eingesogen, durch das Kühlelement getrieben und wieder raus geleitet.
Weiteres:
- Falls Dualchannel RAM eingebaut wird, achtet darauf welche RAM-DIMMs dafür ausgelegt sind und schaut ins Handbuch!
- Achtet auf die größe eures Gehäuses, denn der Macho Rev. B ist GIGANTISCH. Genauso für eure Graka.
- Besorgt euch für die Installation dieses Lüfters am besten noch 2 andere Hände wenn ihr es zusammen schreiben wollt. Die Wärmeleitpaste ist rutschig
Bei der Grafikkarte geht es hauptsache darum dass ihr den PCIe Slot mit der vollen Bandbreite nutzt, das kann man ganz einfach daran erkennen wenn man in den vorhandenen reinschaut und erkennt welches nur Kontakte bis zur Hälfte ausgelegt hat.... oder am besten man schaut hierbei genauso ins Handbuch. Es ist meist der Obere.

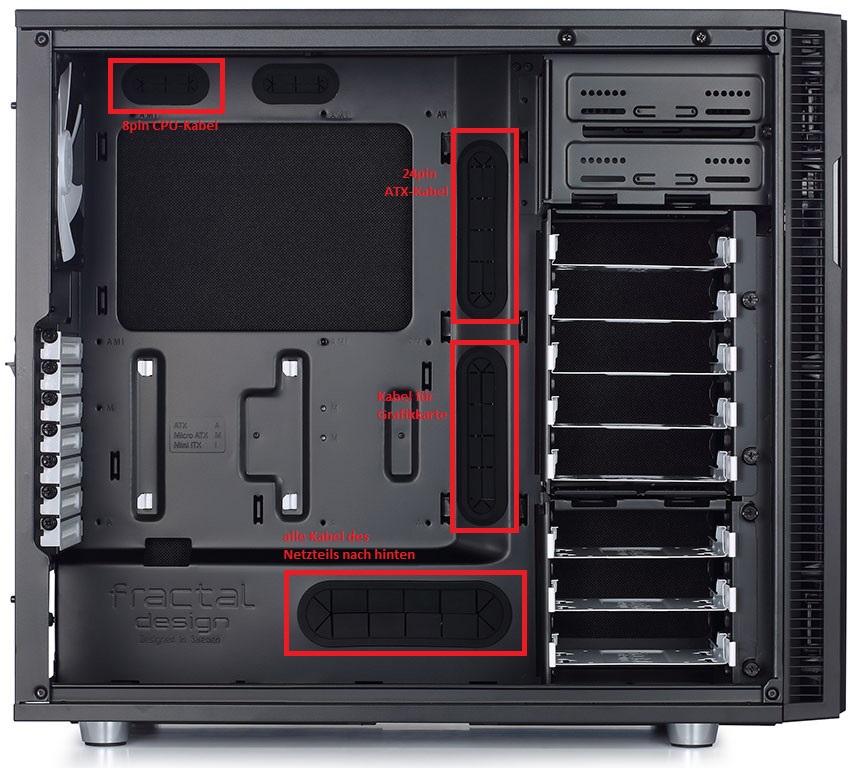

Kabelmanagement:
Hier braucht ihr für die Pinbelegung dringend euer Handbuch zum Mainboard und ggf. eures Netzteils und Gehäuses.
Dieses Mainboard liefert ein Q-Connector mit, worauf ihr einzeln eure Pins vom Gehäuse platziert.
Hier aber sonst noch eine Checkliste:
- USB 2.0/3.0/3.1 etc eingesteckt?
- Gehäuse Pins eingesteckt? (Power LED, Power Switch, interne Lüfter angesteckt..)
- CPU-Lüfter eingesteckt?
- Audio Kabel drinnen?
- SATA Kabel und Stromversorgung in euren Massenspeichermaschinchen? (SSD/HDD)
- Netzteil Kabel: 20+4 Pin MB Kabelbaum dran? - Graka hat Strom? - CPU Stromkabel dran?
- optional: LED angesteckt?
Na dann kanns ja losgehen!... ach ne, Die Lüftersteuerung braucht auch noch Saft!.. das war mein Fehler!
(Der dicke Stecker auf dem letzten Foto)
Voilá! Es leuchtet und funktioniert. Kabel nicht meisterwerklich verlegt, aber da muss man sich selbst entscheiden wieviel Fleiß man dafür aufbringen möchte. Jetzt kommt nur noch euer OS der Wahl zum Zuge und alles steht!
...Jetzt brauch ich nur noch ein Tisch...
Ich hoffe es hat jemandem wenigstens ein bischen geholfen und danke für euern Leseenthausiasmus. Mir wärs zu lang.
Offensichtlich ist das hier kein kompletter Guide zum Bau eines Systems, dafür haben sich hier genug Admins und Helfer die Finger wund geschrieben, darüberhinaus hat Youtube genug info.
Falls noch Fragen bestehen bin ich gerne für euch da. Bei Fehlern sowieso!
Beste Grüße,
euer RhinoDino
