Inhouse Verkabelung Heimnetzwerk

[JodelFred]

Na sauber, im Technik- und damit Hausanschlußraum stehen die Waschinen u. wird die Wäsche getrocknet.
Eine PAS suche ich auch vergeblich, der APL war noch nie geerdet u. die E-Verteilung auch nicht. Ein Wunder dass da noch nix passiert ist.



[Timo_92]

Na sauber, im Technik- und damit Hausanschlußraum stehen die Waschinen u. wird die Wäsche getrocknet.

Das wurde damals vom Bauherren so gebaut, dass der Anschluss für die Waschmaschine und den Trockner im selben Raum sind.

Eine PAS suche ich auch vergeblich, der APL war noch nie geerdet u. die E-Verteilung auch nicht. Ein Wunder dass da noch nix passiert ist.

Die E-Verteilung ist geerdet nur der APL für die Kupfer Leitung nicht. Das werde ich dann direkt mit ändern lassen (siehe Foto).

Was ist ein PAS?

-> Konnte jemand in der Zwischenzeit einen kurzen Blick auf die Materialliste werfen ob alles so passt? Ich glaube Ihr habt da nochmal einen anderen Blick mit eurer Expertise:

Materialliste im Thread:

1.Beschreibung kurz: Logitel Netzwerkschrank
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/LogiLink-W12A40B-Wandschrank-unmontiert-schwarz/dp ...
Beschreibung lang: LogiLink W15A40B ECO Wandschrank 15HE (400mm Tiefe), Flat Pack (unmontiert), 48,26 cm (19 Zoll) schwarz
Shop: Amazon
Menge: 1
Einzelpreis: 124,99
Versand:0
Gesamtkosten: 124,99

2.Beschreibung kurz: Einschubfach Netzwerkschrank
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/DIGITUS-Professional-DN-19-TRAY-1-400-SW-Schrankti ...
Beschreibung lang: DIGITUS Professional DN-19 TRAY-1-400-SW - Fachboden zum Festeinbau in 19" Schränke - Traglast 15 kg - ab 600 mm Schranktiefe - 1HE - Farbe schwarz
Shop:Amazon
Menge: 1
Einzelpreis: 24,94
Versand: 0
Gesamtkosten: 24,94

3.Beschreibung kurz: M6 Käfigmuttern Schrauben Set
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/deleyCON-Käfigmuttern-Schrauben-Netzwerkschr& ...
Beschreibung lang: deleyCON 20x M6 Käfigmuttern Schrauben Set für Netzwerkschränke - 20er Set Patchpanel Racks Servergehäuse 19 Zoll 10 Zoll Montagesatz Stahl - Schwarz
Shop: Amazon
Menge: 1
Einzelpreis: 6,99
Versand: 0
Gesamtkosten: 6,99

4.Beschreibung kurz: Zyxel Switch
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/Zyxel-24-Port-Rackmontage-lüfterloses-GS1900- ...
Beschreibung lang: Zyxel 24-Ports Gigabit-Switch | Smart Management | Rack-/Tischmontage und ohne Lüfter | VLAN, IGMP, QoS [GS1900-24E]
Shop:Amazon
Menge: 1
Einzelpreis: 124,95
Versand: 0
Gesamtkosten: 124,95

5.Beschreibung kurz: Glasfaser Keystone Kupplung LC/APC-LC/APC
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.reichelt.de/keystone-modul-lc-duplex-buchse-buchse-delock-86 ...
Beschreibung lang: DELOCK 86833 Keystone Modul LC Duplex Buchse > Buchse
Shop: Reichelt
Menge: 1
Einzelpreis: 9,55
Versand: 5,95
Gesamtkosten: 15,5

6.Beschreibung kurz: Telegärtner Keystone Modul
Artikelnummer beim Hersteller: 100023196
Alte Katalognummer beim Hersteller: J00029A2000
Link: https://www.rb-elektroshop.de/TGT-AMJ-S-Modul-Cat6A-ISO-1xRJ45-T568A_401 ...
Beschreibung lang: "AMJ-S Modul Cat.6A T568A
werkzeuglose Anschlusstechnik, geeignet für RJ45/11/12-Stecker"
Shop:RB Elektroshop
Menge: 17
Einzelpreis: 4,76
Versand: 7,45
Gesamtkosten: 88,37

7.Beschreibung kurz: Telegärtner Patchpanel
Artikelnummer beim Hersteller:100007034
Alte Katalognummer beim Hersteller: J02023S0050
Link: https://www.rb-elektroshop.de/TGT-Patchpanel-19-Cat6A-ISO-geschirmt-24xR ...
Beschreibung lang: MPP24-HS K Cat.6A 24 x RJ45 geschirmt schwarz
Shop:RB Elektroshop
Menge: 1
Einzelpreis: 116,68
Versand: 7,45
Gesamtkosten: 116,68

8.Beschreibung kurz: Telegärtner Keystone Anschlussdosen
Artikelnummer beim Hersteller: 100022974
Alte Katalognummer beim Hersteller: J00020A0520
Link: https://www.rb-elektroshop.de/TGT-Modulaufnahme-AMJ-S-DD-1-fach-UP50-ink ...
Beschreibung lang: Modul-Aufnahme AMJ-S DD 1-fach UP/50 Modulträger inkl. 1 AMJ-S DD Modul Cat.6AT568A alpinweiß
Shop:RB Elektroshop
Menge: 8
Einzelpreis: 11,91
Versand: 7,45
Gesamtkosten: 95,28

9.Beschreibung kurz: Telegärtner Abdeckrahmen
Artikelnummer beim Hersteller: 100000507
Alte Katalognummer beim Hersteller: B00004A0024
Link: https://www.rb-elektroshop.de/TGT-Abdeckrahmen-f-Modulaufnahmen-81x81-1f ...
Beschreibung lang: Abdeckrahmen 1-fach, 81x81 alpinweiß
Shop:RB Elektroshop
Menge: 8
Einzelpreis: 0,99
Versand: 7,45
Gesamtkosten: 7,92

10.Beschreibung kurzraka Verlegekabel
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.elektroversand-schmidt.de/index.php?cl=details&cnid=8c51 ...;
Beschreibung lang: Draka UC1500 HS22, Datenkabel Cat.7A, S/FTP, 1500 MHz, 4x2xAWG22, melonengelb, Meterware
Shop:Elektroversand Schmidt
Menge: 100
Einzelpreis: 0,96
Versand: 7,45
Gesamtkosten: 103,45

11.Beschreibung kurz: Kabelkanal
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/Kabelkanäle-Selbstklebender-Kabelkanal-Schaum ...
Beschreibung lang: CILSON Kabelkanal Weiß Selbstklebend 10m 1,2 x 1,2 x 100 cm / 10 x 1m Elektroinstallation Kabelkanäle Schaumklebeband Kabelabdeckung Kabelmanagement Kabelschacht, Kabelführung Schreibtisch
Shop:Amazon
Menge: 10
Einzelpreis: 1,99
Versand:0
Gesamtkosten: 19,9

12.Beschreibung kurz: LWL Patchkabel
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/Elfcam®-Glasfaser-Kabel-Simplex-Patchkabel-Lic ...
Beschreibung lang: Elfcam® - LWL Glasfaser-Kabel Simplex LC/APC 8° zu LC/APC 8° Stecker, 9/125μm OS2 Patchkabel LSZH, FTTH Lichtwellenleiter, Weiß (10M)
Shop:Amazon
Menge: 10
Einzelpreis: 1,699
Versand:0
Gesamtkosten: 16,99

13.Beschreibung kurz: Patchkabel 0,5
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.amazon.de/BIGtec-Gigabit-Patchkabel-Netzwerkkabel-Kupferkabe ...
Beschreibung lang: BIGtec - 10 Stück - 0,5m CAT.7 Gigabit Patchkabel Netzwerkkabel weiß Kupferkabel Patch Ethernt LAN DSL Kabel CAT7 (RJ45, Cat 7, S/FTP PIMF) 50cm 0,50m
Shop:Amazon
Menge: 10
Einzelpreis: 1,89
Versand:0
Gesamtkosten: 18,9

14.Beschreibung kurz: Bachmann 19 Zoll Steckerleiste mit Überspannungsschutz
Artikelnummer beim Hersteller:
Alte Katalognummer beim Hersteller:
Link: https://www.galaxus.de/de/s4/product/bachmann-19-socket-outlet-alu-1u-04 ...
Beschreibung lang: Bachmann 19 Zoll 8-fach Steckdosenleiste Überspannungsschutz 1HE (333.404)
Shop:Galaxus
Menge: 1
Einzelpreis: 51,99
Versand:0
Gesamtkosten: 51,99

Noch eine Anmerkung dazu: Du hast in deiner Excel-Tabelle die teuerste Quelle genommen, 100m davon gibts auch für fast die Hälfte.

habe das von dir vorgeschlagene Kabel in die Material Liste aufgenommen. Allerdings verwirren mich die Spezifikationen auf der Homepage. Dort steht einmal, dass das Kabel 4 Adern hat und einmal 8 Adern. So wie ich das Verstanden habe, muss das Kabel unbedingt 8 Adern haben. Wenn ich in Idealo suche, steht da auch überall entweder 4P oder 8P. Weiß einer warum das so ist?



[hanse987]

Dort steht einmal, dass das Kabel 4 Adern hat und einmal 8 Adern.

Ich lese da nirgends 4 Adern sonder 4x2 bzw. 4 Paare was ja 8 Adern sind.



[norKoeri]

Zyxel GS1900-24E

Gibt eine neue Version davon: GS1915-Serie. Brauchst keinen konfigurierbaren Switch. Mein Tipp: Irgendwas lokal von eBay-Kleinanzeigen nehmen. Ansonsten neu den GS1100-24E oder nach Tageskurs.



[lhmac]

ein PAS

Potenzial-Ausgleich-Schiene



[Timo_92]

Ich lese da nirgends 4 Adern sonder 4x2 bzw. 4 Paare was ja 8 Adern sind.

aso ok verstehe danke. Also ist das eine ein Simples und das andere ein Duplex Kabel.

Potenzial-Ausgleich-Schiene

Die haben wir bereits (siehe Foto). Da würde ich dann den neuen Netzwerk-Schrank auch mit verbinde. Aber danke für den Tipp :-)


Habe eben mal eine Telefondose aufgeschraubt und gemessen (siehe anbei Bilder).

• 4,5 Zentimeter Tiefe
• 5,5 Zentimeter Durchmesser

ich vermute das wird eng. Deswegen habe ich mir die SL Module von Telefärtner angeguckt. Die Preisdifferenz beträgt insgesamt 50€. Das ist es mir werd, dass ich beim Einbau keine Probleme habe.

Eine andere Frage in Bezug auf das Draka Verlegekabel:
In dem Shop gibt es zwei verschiedene Versionen von dem Draka UC1500. Einmal die HS22 Version und einmal die SS22 Version. So wie ich das Verstanden habe unterscheiden die sich in der Schiebung und das SS Kabel ist etwas besser. Allerdings beträgt laut Online Shop der Außendurchmesser der beiden (7,6 vs 8,3 mm). Laut Draka Datenblatt sind beide 7,7 mm (siehe Screenshot)

Meine Rohre haben ja 1,5 Zentimeter Innen-Durchmesser und sind "geriffelt". Falls es wirklich wie vom Shop angegeben einen Unterschied 0,6mm gibt, macht es einen Unterschied beim verlegen oder würdet Ihr mir davon abraten? Wollte ja ursprünglich mal Duplex Kabel durch die Leerrohre verlegen aber das davon wurde mir ja hier im Forum zurecht bei dem Rohrdurchmesser abgeraten, weil das wohl sehr schwer ist. Aber falls es doch wie im Shop angegeben 8,3mm dick ist. Ist das kritisch?

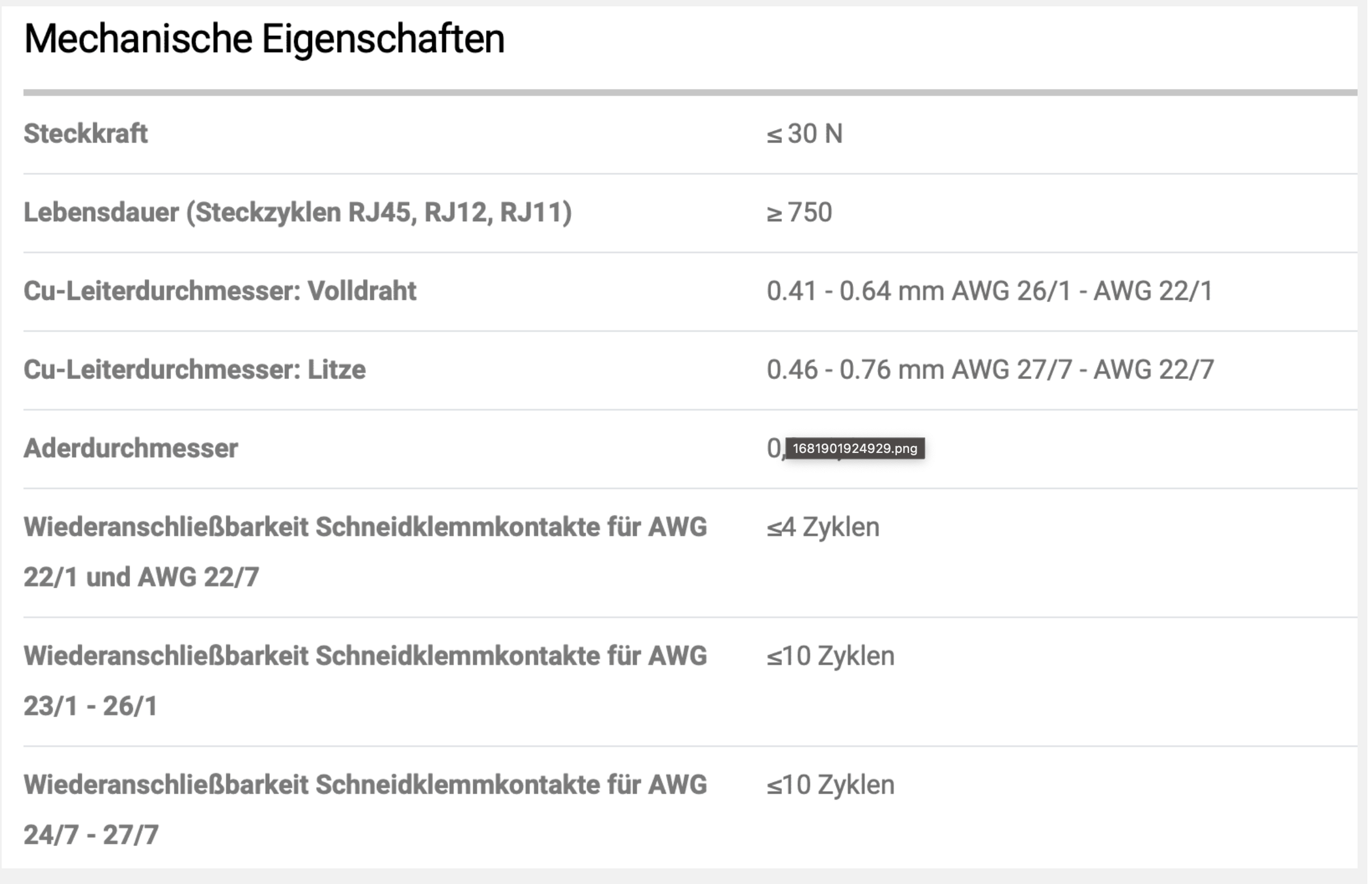

Außerdem habe ich gesehen, dass bei den Telegärtner Slim SL Module die AWG von 22/1 mit aufgeführt sind. Bei dem Draka HS Kabel steht aufjdenfall ebenfalls AWG 22/1 im Datenblatt. Allerdings steht beim SS nur AWG 22 ohne die "1". Ist das relevant? (siehe unten Screenshot aus dem Telegärtner Datenblatt und Link zum Shop)

Link zu beiden Materialien im Shop:

- Draka HS22:
[IMG]https://www.elektroversand-schmidt.de/out/pictures/generated/product/1/540_340_75/draka_60011130.jpg[/IMG]

Draka UC1500 HS22, Datenkabel Cat.7A, S/FTP, 1500 MHz, 4x2xAWG22, melonengelb, Meterware | Elektroversand Schmidt GmbH​

Qualität vom Elektrofachhandel: Draka UC1500 HS22, Datenkabel Cat.7A, S/FTP, 1500 MHz, 4x2xAWG22, melonengelb, Meterware bei der Elektroversand Schmidt GmbH bestellen.
[IMG]https://www.elektroversand-schmidt.de/out/schmidt/img/favicons/favicon_16x16.png[/IMG] www.elektroversand-schmidt.de

- Drake SS22:
[IMG]https://www.elektroversand-schmidt.de/out/pictures/generated/product/1/540_340_75/draka_60045752.jpg[/IMG]

Draka UC1500 SS22, Datenkabel Cat.7A, S/FTP (1500 MHz), 4x2xAWG22, melonengelb, Meterware | Elektroversand Schmidt GmbH​

Qualität vom Elektrofachhandel: Draka UC1500 SS22, Datenkabel Cat.7A, S/FTP (1500 MHz), 4x2xAWG22, melonengelb, Meterware bei der Elektroversand Schmidt GmbH bestellen.
[IMG]https://www.elektroversand-schmidt.de/out/schmidt/img/favicons/favicon_16x16.png[/IMG] www.elektroversand-schmidt.de



[Prime2k]

@Timo_92 Moin,

0,6 MM sind nicht relevant. Da kann man, dass dickere Kabel ohne Probleme benutzen.

Auch das Telegärtner Slim SL Module lässt sich ohne Probleme einsetzen, wenn es sauber und fachmännisch angeschlossen wird.

Duplex könnte man probieren, wenn die Strecke sehr kurz ist und man sehr viel Kabelgleitmittel benutzt.

https://www.elektroversand-schmidt.....html?listtype=search&searchparam=gleitmittel

https://www.amazon.de/KABELGLISS-40...8-1-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

Bei solch wenig Platz, verwende ich immer beide in Kombination. Weil das eine flüssig ist und gut ins Rohr läuft und das andere gelartig und damit gut zum nachfetten beim Einzug ist.



[Timo_92]

Danke für die Rückmeldung :-)

Wie viel braucht man den von den beiden Produkten jeweils für 100 Meter Kabel auf 8 Dosen verteilt?

Und brauch ich die Produkte nur deiner Meinung nach beim einziehen von Duplex Kabeln oder auch hilfreich bei einem simplex Kabel ?



[Prime2k]

@Timo_92 Ich würde sagen, 2 Flaschen von jedem Produkt reichen locker. Dann hast du auch noch etwas übrig. Sie vereinfachen den Kabelzug, bei richtiger Anwendung enorm. Auch bei Simplex Leitungen.

Ziehst du den die Leitungen selber ein, mit einem Kollegen zusammen? Wenn ja, hast du schon eine Einzugsfeder? Die Kabel, an das alte Kabel anzubinden ist nicht ratsam. Deswegen Frage ich.
