Kabel gesucht (OCuLink 8i auf 8x SATA)

[CoMo]

Hallo,

ich möchte an einen OCuLink 8i Port 8 SATA-Festplatten anschließen und bin auf der Suche nach einem passenden Kabel. Leider scheint das eine Rarität zu sein.

Hier habe ich was gefunden https://wisp.net.au/oculink-8-8-sata-cable.html

Das ist offenbar genau, was ich suche, der Shop versendet aber nicht nach Deutschland.

Hat jemand eine Idee, wie ich das am besten machen könnte? Eventuell mit Zwischenstecker? Erst auf 2x OCuLink 4i (oder was anderes) und von da auf 2x 4x SATA oder sowas?



[madmax2010]

oha,welcher controller ist dahinter?
Ich sehe gerade erst, dass es da ueberhaupt SataController gibt. Normalerweise sind das Kabel fuer NVMe Backplanes, aber scheinbar gibt es controller, die NVMe und SAS (und entsprechend) Sata supporten.
Tut deiner das?



[CoMo]

Das hier ist das Board https://www.asrockrack.com/general/productdetail.asp?Model=EPYC3451D4I2-2T

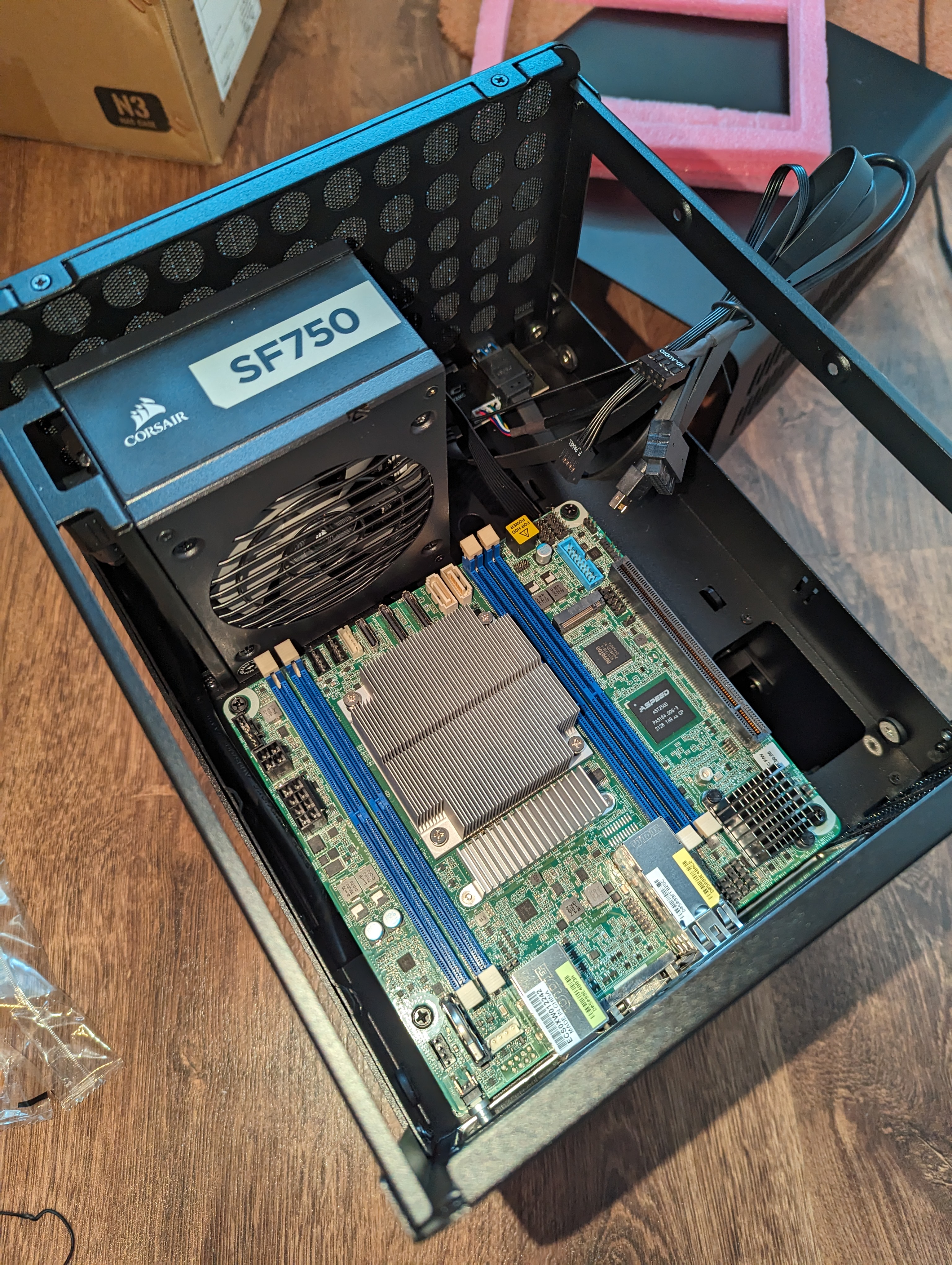

Habe ich gerade im Gehäuse verbaut.



[Sunweb]

Hat jemand eine Idee, wie ich das am besten machen könnte?

Einfach auf Amazon shoppen , oder all den anderen die OcuLink Kabel anbieten?
Gibt hat nicht viel, weil Oculink Serverhardware ist und sich da kaum Sata tummelt.

Also einfach sowas hier:
https://www.amazon.de/Delock-Kabel-...pAnSA==&sprefix=oculink+8i+sata,aps,68&sr=8-5



[CoMo]

Also einfach sowas hier:
https://www.amazon.de/Delock-Kabel-...pAnSA==&sprefix=oculink+8i+sata,aps,68&sr=8-5

Solche Kabel habe ich viele gefunden. Das sind aber nur 4 SATA-Anschlüsse. Ich benötige 8.



[Sunweb]

Du brauchst einfach nur 2 Kabel davon. Für die 2x vorhandenen Oculink 8i Ports = 8x Sata

Das Board hat:

1x Oculink 8i	4x Sata oder 4x PCIe 3.0 x8
1x Oculink 8i	4x Sata oder 4x PCIe 3.0 x8
1x Oculink 4i	4x Sata oder 4x PCIe 3.0 x4
2x Sata	2x Sata
1x M.2	1x Sata oder 1x PCIe 3.0 x4	One of SATA 7-pin will be disabled when installing M.2 SATA device

Macht in Summe dann 14x Sata

Handbuch Seite 9ff.:
https://download.asrock.com/Manual/EPYC3451D4I2-2T.pdf

Ocolink 8i bedeutet nicht 8 Ports, sonder nur PCIe 3.0 x8
Pro Oculink Port kannst du nur 4x anschließen.



[CoMo]

Wie soll ich denn 2 OCuLink Stecker an einen OCuLink Port bekommen?



[proserpinus]

Dieses OCuLinkkabeln werden zB von Supermicro üblichwerweise im Karton des MBs mitgeliefert. Mir scheint dieses Brett hier von ASRock Rack zu sein (den Farben und dem Kühler nach).

Das passende Kabel ist sicher hier dabei:
https://store.supermicro.com/us_en/cable/sas-sata/oculink.html

Dann das entsprechende auf amazon oder geizhals nachschlagen und dementsprechend ein preiswertes Kabel bestellen.



[CoMo]

Ich kann da kein einziges OCuLink auf 8x SATA Kabel entdecken. Welches meinst du?



[proserpinus]

Das hier, 2 mal:
https://store.supermicro.com/us_en/supermicro-50cm-oculink-to-4-sata-cable-cbl-sast-0933.html



[CoMo]

Verstehe ich nicht. Dann brauche ich doch erst einen Adapter, um aus dem einen OCuLink Port 2 zu machen. Ich kann doch nicht zwei Stecker an eine Buchse anschließen.

Für die 2x vorhandenen Oculink 8i Ports = 8x Sata

Nein, der andere OCuLink unterstützt kein SATA. Der ist auch schon belegt mit zwei U.2 SSDs. Und der kleine OCuLink ist bereits mit 4 SSDs belegt. Es steht nur der eine OCuLink 8i zur Verfügung. Und da sollen 8 Festplatten ran.



[Sunweb]

Es steht nur der eine OCuLink 8i zur Verfügung. Und da sollen 8 Festplatten ran.

Geht einfach nicht. Siehe oben.



[TheChief79]

Es steht doch da oben im handbuch des Boards

14x SATA, davon 8 Stück von diesen 2 OcuLink 8i Ports. Wenn einer belegt ist, geht es halt nicht.



[holdes]

Normalerweise sind das Kabel fuer NVMe Backplanes, aber scheinbar gibt es controller, die NVMe und SAS (und entsprechend) Sata supporten.

In dem Fall ohne SAS, nur NVMe oder SATA. Die einzigen Controller die ich kenne welche so eine krude Kombination haben sind generell die Onboard Controller auf Boards wie hier. Liegt daran, dass ASRock hier den Onboard SATA Controller und die PCIe Lanes auf den Port verschaltet haben aber eben keinen SAS Controller Onboard existiert .

@TE

Schreib dem ASRock Support, das Kabel was du suchst ist proprietär und wirst du so nicht im Markt finden.

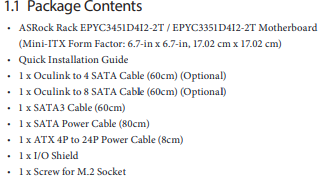

Edit: ASRock behauptet im Handbuch, dass es ein solches Kabel bei ihnen gibt, siehe:

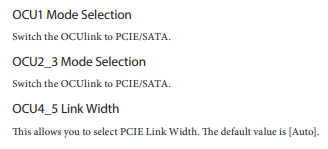

Und

Da sich aber nur einer der beiden Oculink 8i Anschlüsse auf SATA umstellen lässt, impliziert es, dass es dieses Kabel so bei denen geben muss.



[CoMo]

Ja.

8x SATA vom OCuLink 8i
4x SATA vom OCuLink 4i

Also 8 HDDs am OCuLink 8i. Wieso soll das nicht gehen? Wofür gibt es dann solche Kabel wie im ersten Post verlinkt?



[Sunweb]

8x SATA vom OCuLink 8i

8x Sata von 2x OcuLink 8i.
Immer noch, 4x pro Port, nicht mehr.
Handbuch lesen!



[CoMo]

Also ich lese da ganz eindeutig:

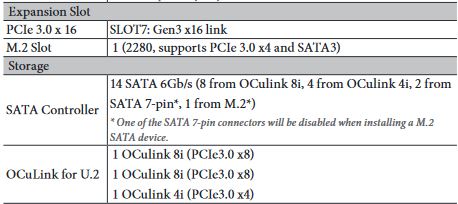

​	1 OCulink 8i (PCIe3.0 x8 or 8x SATA 6Gb/s) 1 OCulink 8i (PCIe3.0 x8) 1 OCulink 4i (PCIe3.0 x4 or 4x SATA 6Gb/s)



[Sunweb]

Du liest immernoch falsch.

Supports max. 14 SATA 6Gb/s
​

PCH Built-in Storage​

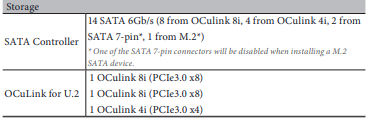

14 SATA 6Gb/s (8 from OCulink 8i, 4 from OCulink 4i, 2 from SATA 7-pin*, 1 from M.2*) * One of SATA 7-pin will be disabled when installing M.2 SATA device



[holdes]

Nein tut er nicht.

Der zweite 8i Anschluss lässt sich nicht auf SATA Controller schalten.

4x SATA vom 4i Anschluss, 8x SATA vom 8i Anschluss und 2 SATA Ports auf dem Board ergibt 14.



[CoMo]

Was soll daran falsch sein?

An den einen OCulink 8i schließe ich 8 SATA HDDs an.

An den zweiten OCulink 8i schließe ich 2 U.2 SSDs an. Der unterstützt kein SATA.

An den OCulink 4i schließe ich 4 SATA SSDs an.

An die beiden SATA-Ports schließe ich 2 SATA SSDs an.

Macht 14 SATA Geräte und 2 PCIe Geräte.
