Kabelempfang erweitern Unitymedia

[HansHans4444]

Hallo zusammen,
ich bin hier frisch angemeldet.
Habe das Thema im Forum gesucht aber keine passenden Eintäge für meine Frage gefunden.

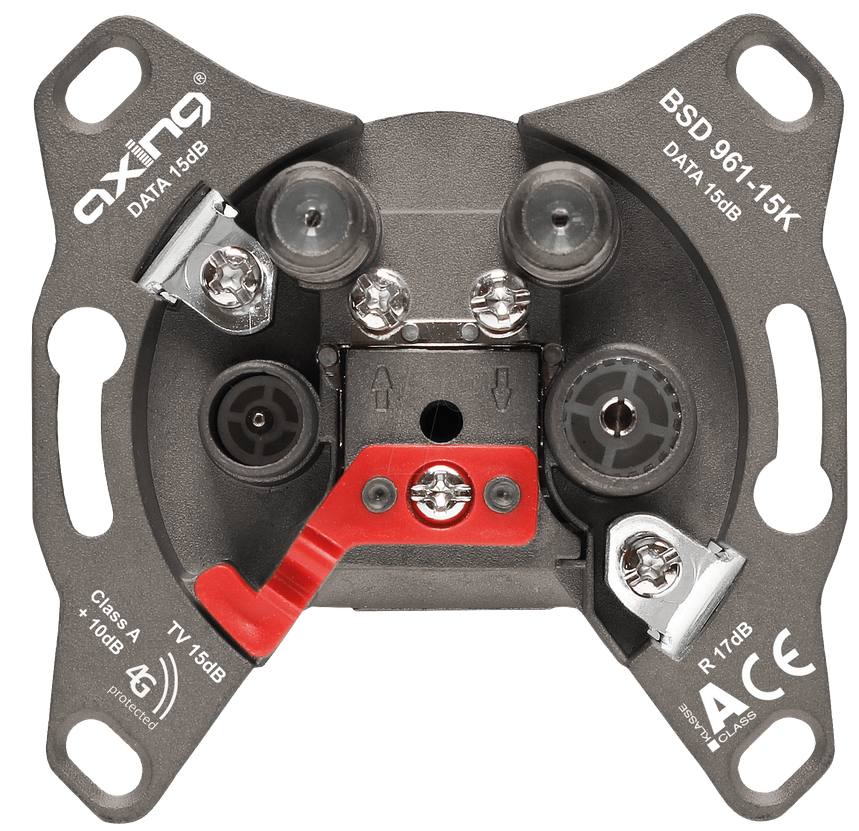

Ich habe im Wohnzimmer und Esszimmer 2 Dosen von Unitymedia (BW) eingebaut bekommen. Siehe Bild

Soweit so gut, es geht auch alles.
Meine Leitungen gehen alle auf den Dachboden, ohne Ausnahme.

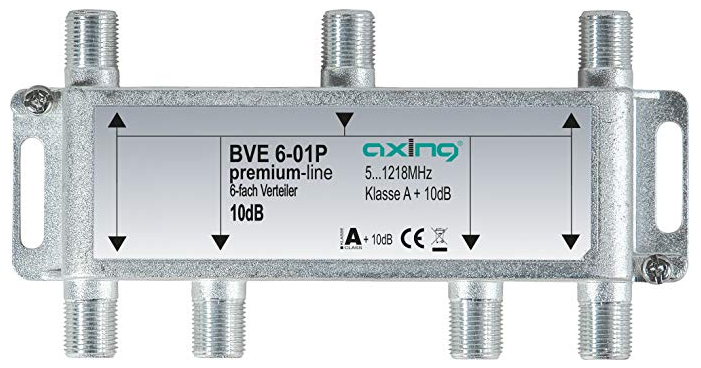

Dort habe ich für TV Empfang einen 6-Fach Verteiler eingebaut als Sternpunkt. (siehe Bild)

Jetzt habe ich im Wohnzimmer TV Empfang aber sonst geht es in keinem anderen Zimmer.

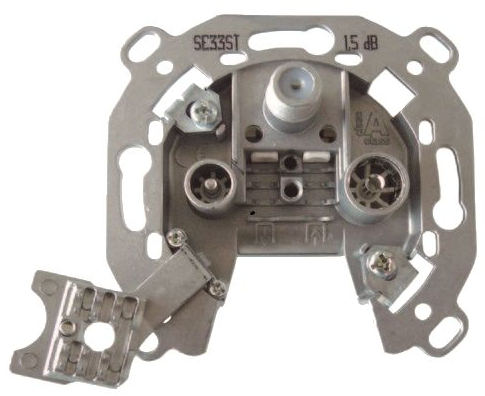

Jetzt mein Problem. Die Original Dosen vom Hausbauer sind wie ich das verstehe nur für Sat-Empfang geeignet.
Diese sind in den Kinderzimmern und Büro usw. verbaut.

Herstellerseite der Dosen
Wenn ich da meinen Receiver DVB-C einstecke kommt nicht mal eine Ameisenkollonie im TV.
Ich werde neue Dosen brauchen, das habe ich mir inzwischen zusammen gereimt.
Kann mir da jemand sagen welche es sein sollten?
Die Auswahl ist ja rieeeeesig.
Am besten auch von Axing, oder?

Damit ich keine neuen Abdeckungen kaufen muss,
würde ich auch welche nehmen die 3 Anschlüsse haben. Mehrkosten nehme ich in kauf

Am besten wäre ein Link damit ich ja nix falsch machen kann.

Vielen Dank im Voraus
und einen Gruß aus Baden-Württemberg



[FGA]

Wo ist die MMD vom WoZi angeschlossen? An dem 6x Verteiler aufm Dachboden?

Wird der 6x VT überhaupt mit DVB-C gespeist? Pegel in Range? Keine Sperrfilter auf den Abgängen? Dosen richtig angeschlossen? TV Out an DVB-C Reciver anschliesen nicht den Sat Ausgang bei Satdosen.



[leipziger1979]

Meine Leitungen gehen alle auf den Dachboden, ohne Ausnahme.
Dort habe ich für TV Empfang einen 6-Fach Verteiler eingebaut als Sternpunkt.

Du musst schon genau wissen wo was beginnt und endet.

Woher bekommen denn die 2 UM Dosen ihr Kabel?
Wo ist da die Zuleitung?
Wird hier von einer auf die andere Dose durchgeschliffen?

Oder gehen beide separat auf den Dachboden und dort liegt die Zuleitung?

Die Original Dosen vom Hausbauer sind wie ich das verstehe nur für Sat-Empfang geeignet.

Nein, wenn es die abgebildete Dose ist dann splittet die die Kabel/SAT Frequenzbereiche.



[Wilhelm14]

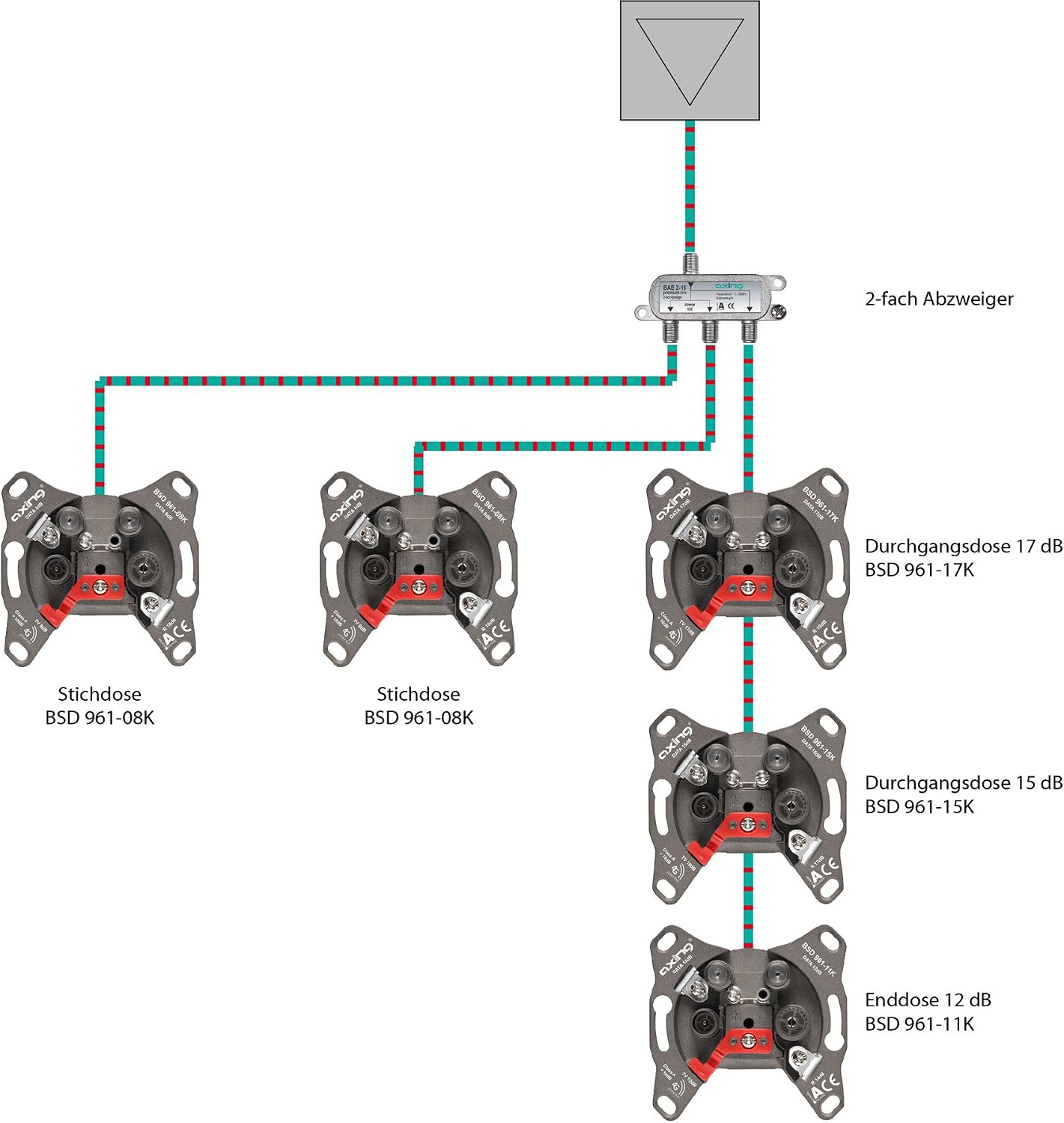

Je nach Lage muss es eine Durchgangs- oder Stichdose (Ende) sein. Und je nach "Entfernung" müssen die dB passen. Es darf weder zu viel, noch zu wenig Signal ankommen. Das muss alles abgeglichen werden. Siehe Bild: https://images-na.ssl-images-amazon.com/images/I/71yi8W8n9OL._AC_SL1500_.jpg
Gefunden auf: https://www.amazon.de/dp/B06VW68CQ3/
Vermutlich haben die Unitymedia-Leute nur die beiden Dosen abgeglichen/eingepegelt.



[HansHans4444]

Wo ist die MMD vom WoZi angeschlossen? An dem 6x Verteiler aufm Dachboden?

Wird der 6x VT überhaupt mit DVB-C gespeist? Pegel in Range? Keine Sperrfilter auf den Abgängen? Dosen richtig angeschlossen? TV Out an DVB-C Reciver anschliesen nicht den Sat Ausgang bei Satdosen.

Die Kabel gegen alle auf den Dachboden.

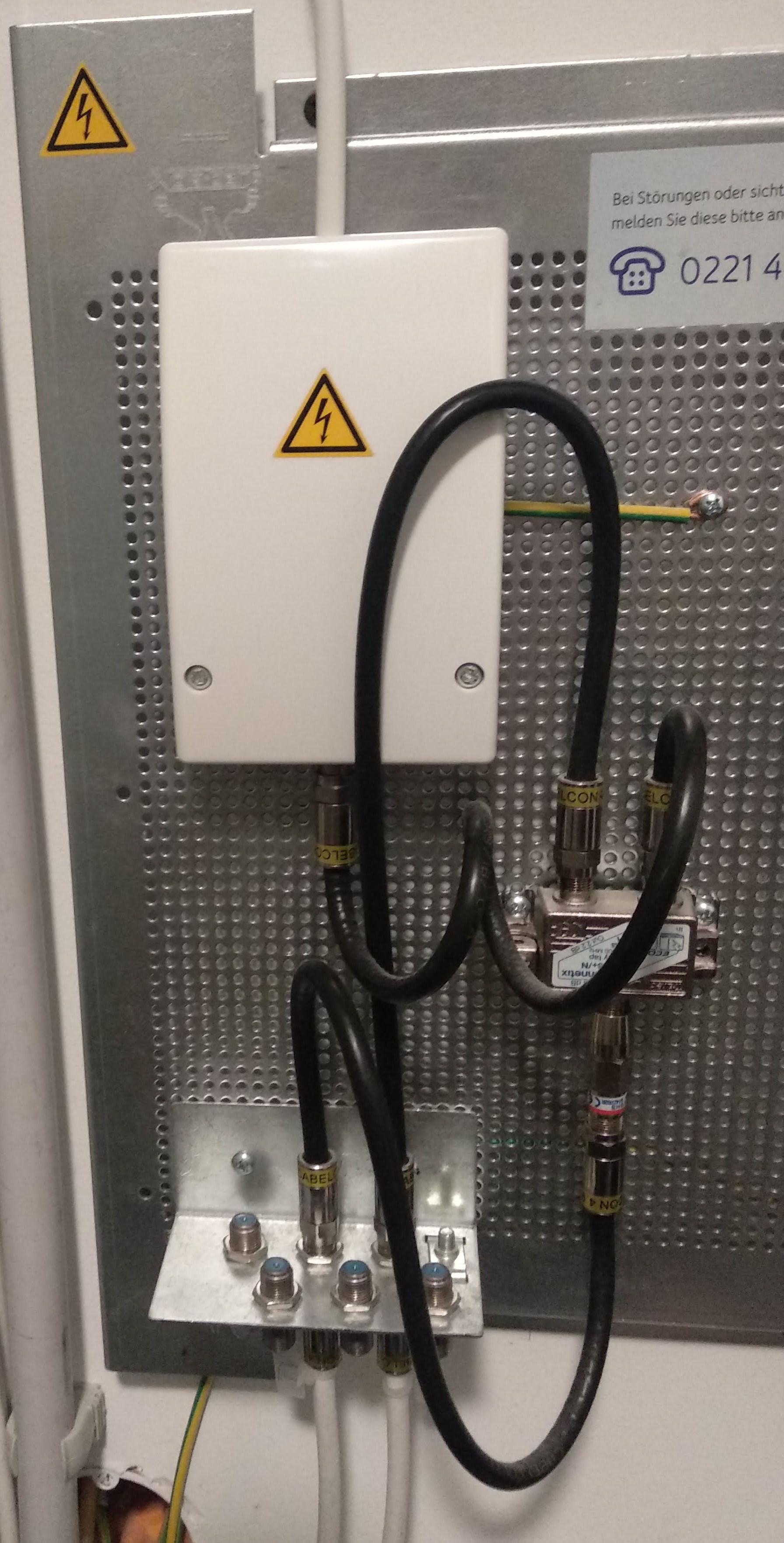

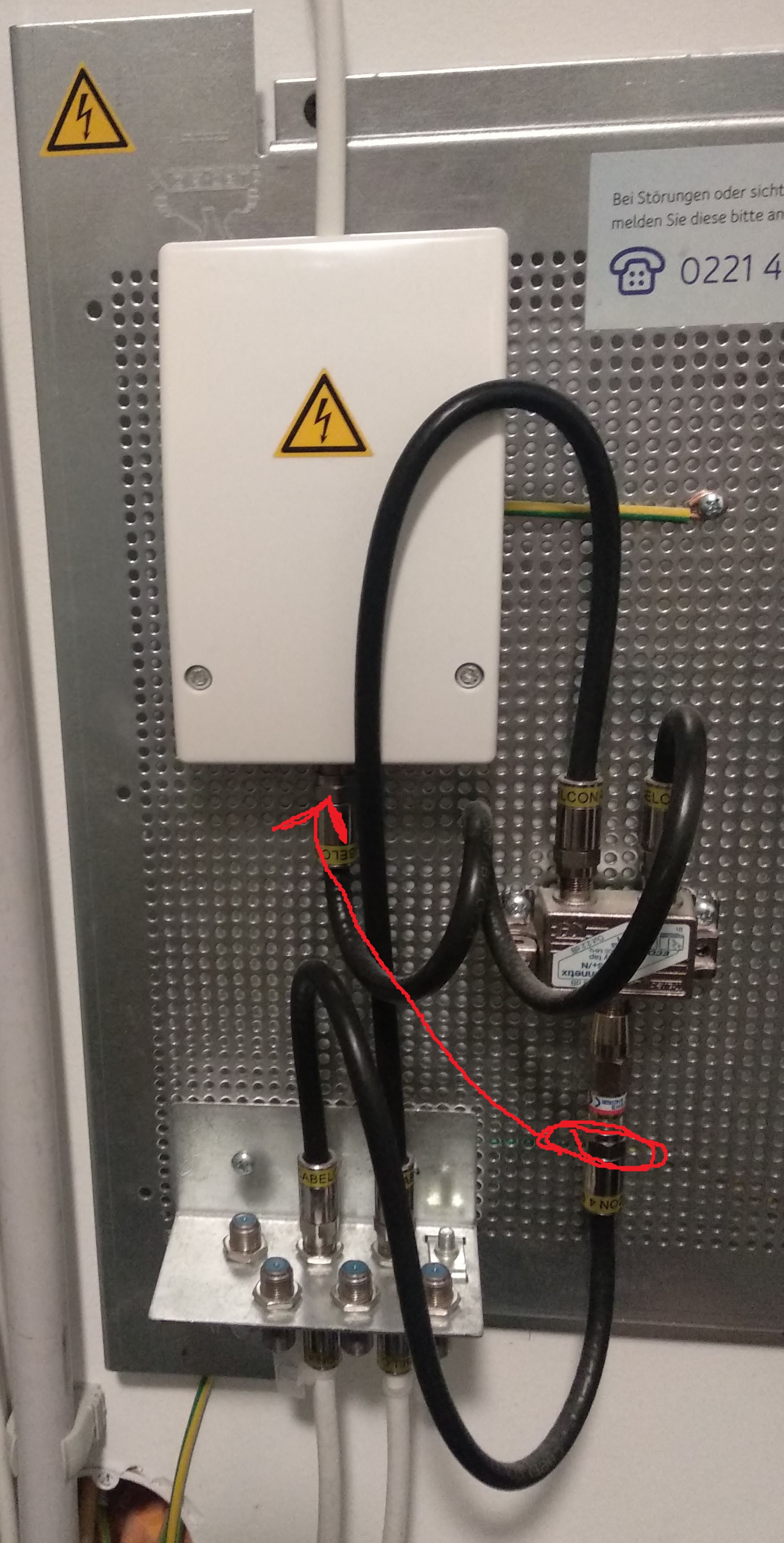

Die MMD vom Wohnzimmer ist seperat angeschlossen und geht weiter in Technikraum und dort auf das Lochblech von Unitymedia. aber damit habe ich keine Probleme. Internet geht alles.
Mein TV Empfang (Sternförmig) geht auch kommt aber über den Verteiler nur im Wohnzimmer an.
Wie gesagt, ich behaupte das ich nur andere Dosen einbauen muss.

Ergänzung (23. Januar 2020)

Du musst schon genau wissen wo was beginnt und endet.

Woher bekommen denn die 2 UM Dosen ihr Kabel?
Wo ist da die Zuleitung?
Wird hier von einer auf die andere Dose durchgeschliffen?

Oder gehen beide separat auf den Dachboden und dort liegt die Zuleitung?

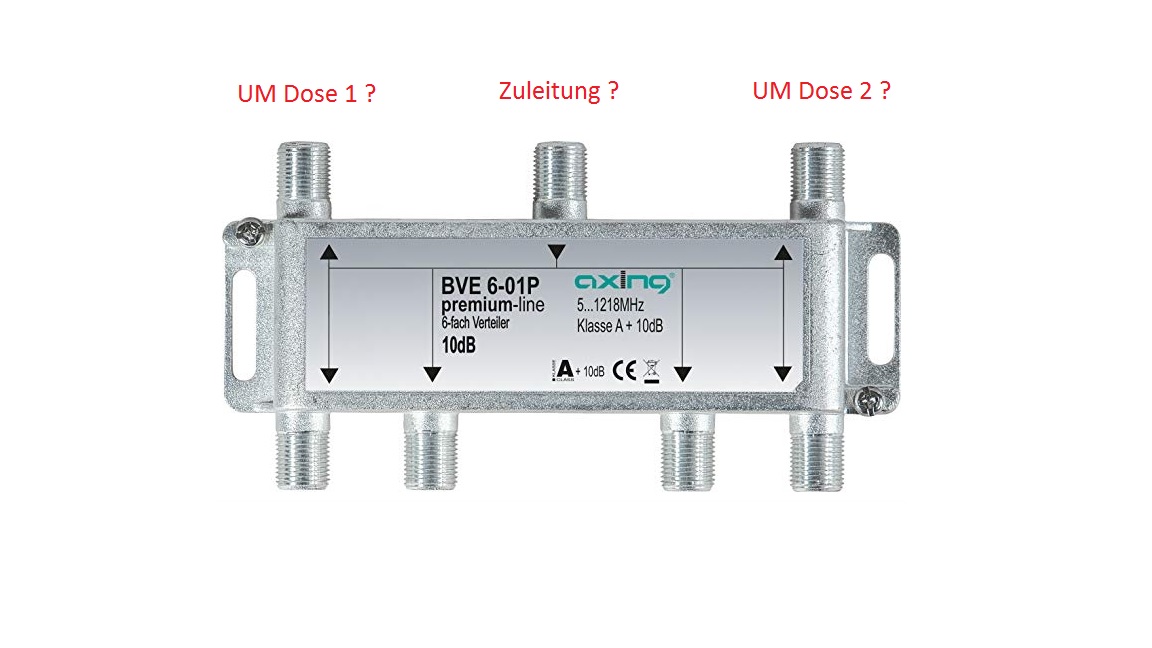

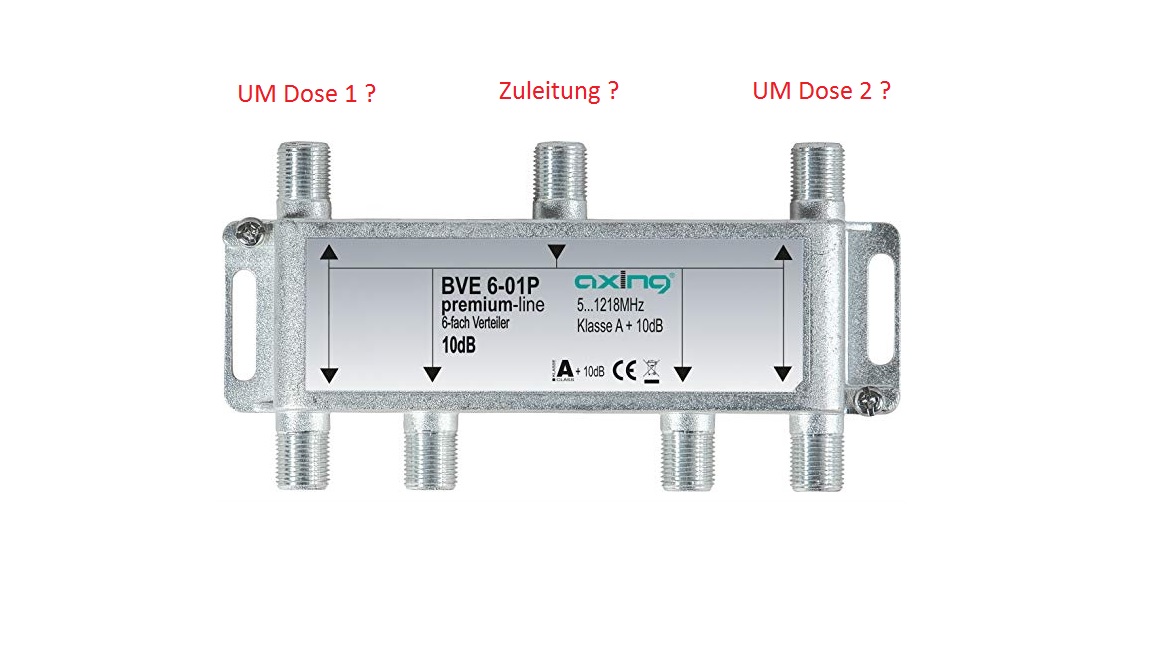

Anhang anzeigen 868943



Nein, wenn es die abgebildete Dose ist dann splittet die die Kabel/SAT Frequenzbereiche.

Zuleitung ist richtig angeschlossen (Mitte oben)
an den anderen Anschlüssen sind die Kinderzimmer usw. angeschlossen. Jedes Zimmer hat eine eigene Leitung.



[leipziger1979]

Die MMD vom Wohnzimmer ist seperat angeschlossen und geht weiter in Technikraum und dort auf das Lochblech von Unitymedia.

Und wo kommt das Kabel der Dose im Esszimmer her?
Durchgeschliffen von der WZ-Dose?

Und was für "alle" Kabel gehen dann noch auf den Dachboden?
Kannst das eventuell bildlich mal alles darstellen?
Aber, wie schon gesagt, SAT Dosen splitten auch den Kabelempfangsbereich und geben den mit aus.



[HansHans4444]

Je nach Lage muss es eine Durchgangs- oder Stichdose (Ende) sein. Und je nach "Entfernung" müssen die dB passen. Es darf weder zu viel, noch zu wenig Signal ankommen. Das muss alles abgeglichen werden. Siehe Bild: https://images-na.ssl-images-amazon.com/images/I/71yi8W8n9OL._AC_SL1500_.jpg
Gefunden auf: https://www.amazon.de/dp/B06VW68CQ3/
Vermutlich haben die Unitymedia-Leute nur die beiden Dosen abgeglichen/eingepegelt.

Alles Stern verdrahtet.
Demnach brauche ich immer Stichdosen. Kabellänge wird zwischen 15m und 20m sein.
Mir geht es nur um TV Empfang.
Für Netzwerk habe ich seperate Netzwerkkabel verlegen lassen.

Und wo kommt das Kabel der Dose im Esszimmer her?
Durchgeschliffen von der WZ-Dose?

Und was für "alle" Kabel gehen dann noch auf den Dachboden?
Kannst das eventuell bildlich mal alles darstellen?
Aber, wie schon gesagt, SAT Dosen splitten auch den Kabelempfangsbereich und geben den mit aus.

alle Kabel gehen hoch und dort gehen die wieder in die Zimmer und auch in den Technikraum wo auch die Einspeisung von Unitymedia rein kommt (Lochblech)
Ich möchte nur wissen ob die Dosen die in den Zimmern verbaut sind zum rest passen.
Wenn nicht, welche müssen rein?
Internet geht, TV geht auch, Telefon auch und alles läuft.
TV Signal wird gesplittet und geht dann in alle Zimmer, auch ins Wohnzimmer.
Demnach muss die Verkabelung ja stimmen. also ist da alles OK
Nur die Verbauten Stichdosen werden mir jetzt noch in die Suppe spucken.



[leipziger1979]

Zuleitung ist richtig angeschlossen (Mitte oben)

Und wo kommt diese Zuleitung her?
Auch aus dem Technikraum?

Ergänzung (23. Januar 2020)

Jetzt mein Problem. Die Original Dosen vom Hausbauer sind wie ich das verstehe nur für Sat-Empfang geeignet.
Diese sind in den Kinderzimmern und Büro usw. verbaut.
Wenn ich da meinen Receiver DVB-C einstecke kommt nicht mal eine Ameisenkollonie im TV.

Ameisen können nicht mehr kommen da es keinen Analog Empfang mehr gibt.
Sind die DVB-C Receiver neu bzw. funktionieren an anderen Dosen?
Oder fehlt ggf. nur ein Sendersuchlauf?



[HansHans4444]

Und wo kommt diese Zuleitung her?
Auch aus dem Technikraum?

Ergänzung (23. Januar 2020)

Ameisen können nicht mehr kommen da es keinen Analog Empfang mehr gibt.
Sind die DVB-C Receiver neu bzw. funktionieren an anderen Dosen?
Oder fehlt ggf. nur ein Sendersuchlauf?

oben kommts rein, unten gehen die zwei Leitungen auf dem Dachboden.
Das eine für Internet Telefon ist oben direkt mit dem Kabel ins Esszimmer verbunden. Dort ist nur die Connect Box angeschlosssen.
Das 2. Kabel geht auf den 6fach Verteiler auf dem Dachboden und von aus in alle Zimmer auch ins Wohnzimmer wo ich auch Empfang habe. Also Kabeltechnisch sollte alles OK sein.
Jetzt muss ich nur die passenden Stichdoesen einsetzen.
Der Receiver geht im Wohnzimmer.



[Lee Monade]

An den Dosen liegt es zumindest nicht die sind für 5-2400 MHz geeignet.



[FGA]

Mach ma Foto von dem Tap auf dem BVT. Und Foto von deinen SAT Dosen ohne Blende, sowie der MMD wo die Connect Box dranhängt. Evtl iss Pegel zu niedrig an deinen andern Dosen.

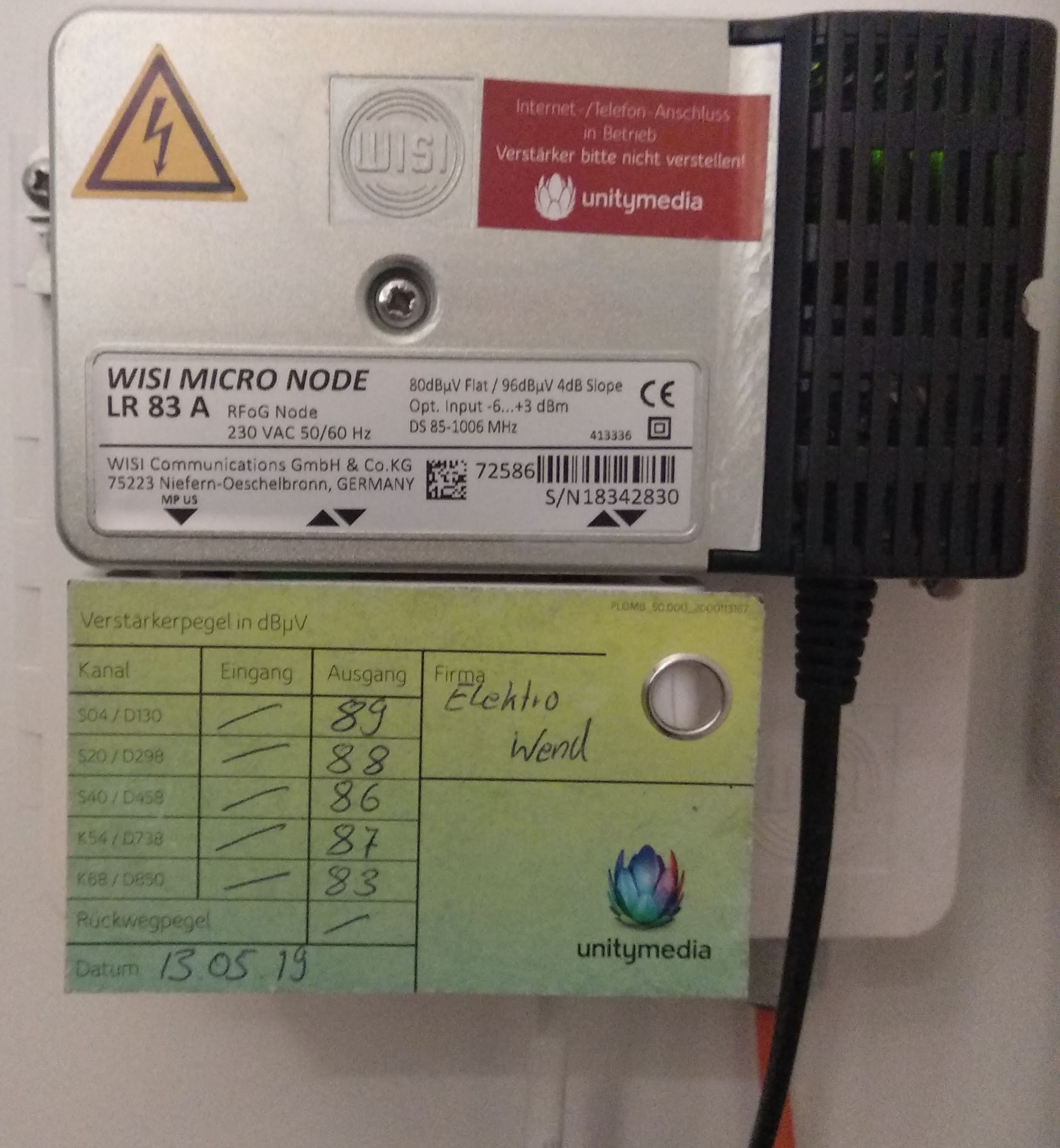

Auch nen Foto von dem Pegelanhänger bitte.

Achja, wo sitzt eigentlich der Verstärker?

Am einfachsten wäre ne Messung an den Satdosen was da genau ankommt, als erstes.

Durch die Tap/VT Geschichte fehlen dir in den andern Zimmern schonmal ca 20dB oder mehr, und das kann dann nicht gehn.



[HansHans4444]

An den Dosen liegt es zumindest nicht die sind für 5-2400 MHz geeignet.

ich würde sagen 5-862 MHz
für was steht die 4 in der TV Zeile?

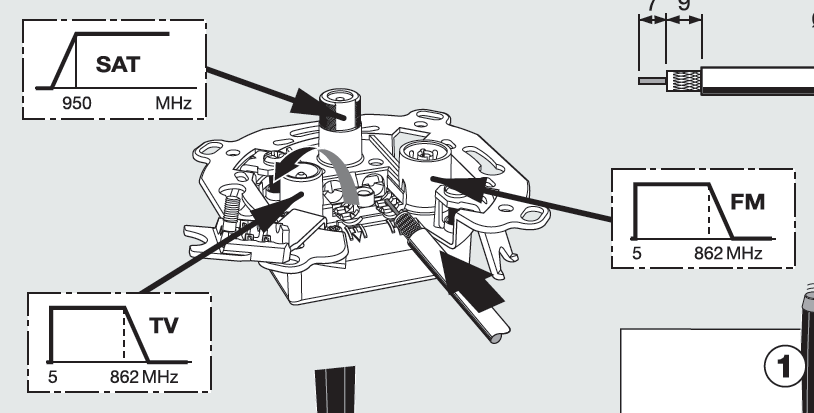

Das habe ich gerade auch noch auf deren Homepage gefunden... da ist es eindeutig



[Lee Monade]

Stimmt doch alles 5-862 MHz für TV und 950-2400 MHz SAT
Und die 4 steht für die Dämpfung von 4 dB



[leipziger1979]

Das 2. Kabel geht auf den 6fach Verteiler auf dem Dachboden und von aus in alle Zimmer auch ins Wohnzimmer wo ich auch Empfang habe. Also Kabeltechnisch sollte alles OK sein.

OK, jetzt habe ich es verstanden.

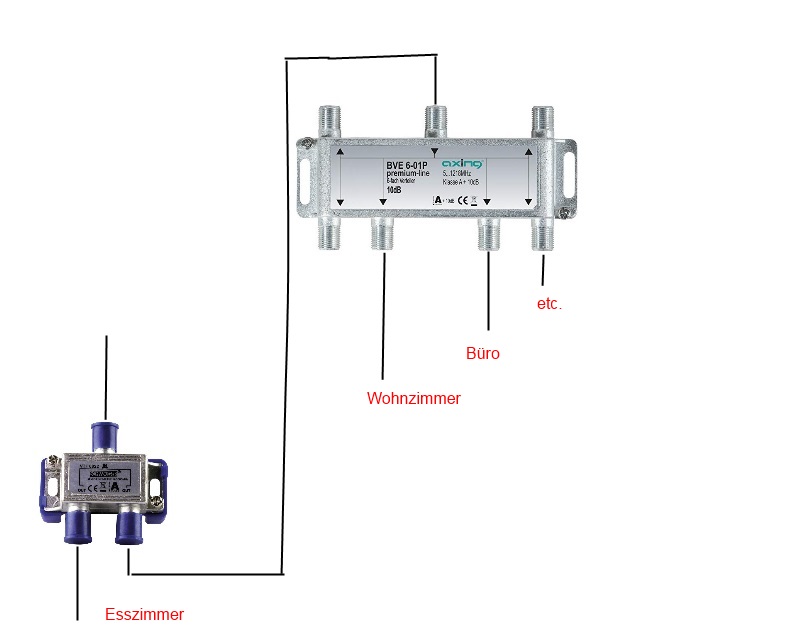

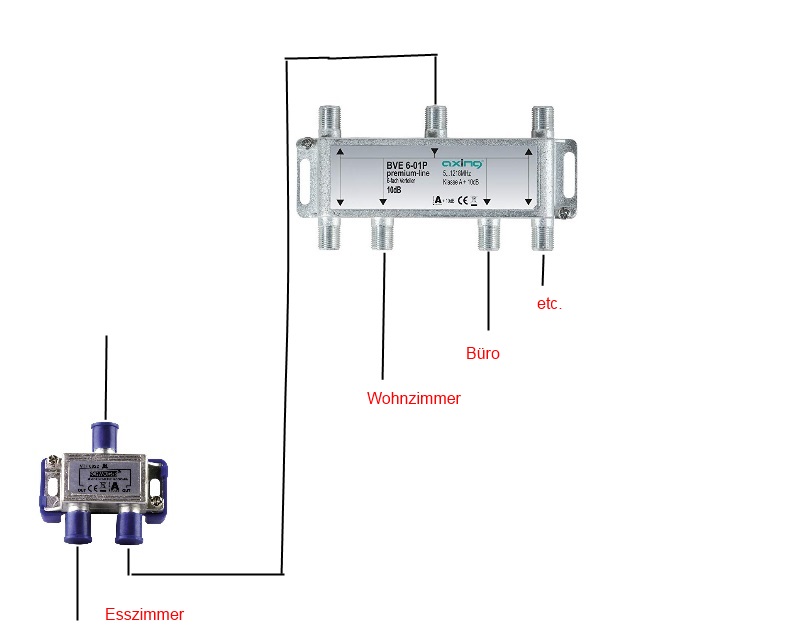

Die Verkabelung sieht also ungefähr so aus:

Grundsätzlich ist alles IO.
Und die SAT Dosen stellen auch den Bereich für Kabelempfang bereit.
Hast die DVB-C Receiver auch am richtigen Anschluss angesteckt?
An der F-Buchse klappt DVB-C natürlich nicht.



[HansHans4444]

OK, jetzt habe ich es verstanden.
Die Verkabelung sieht also ungefähr so aus:

Anhang anzeigen 868960

Grundsätzlich ist alles IO.
Und die SAT Dosen stellen auch den Bereich für Kabelempfang bereit.
Hast die DVB-C Receiver auch am richtigen Anschluss angesteckt?
An der F-Buchse klappt DVB-C natürlich nicht.

genau so sieht es bei mir aus wie auf deinem Bild.
ja, richtig eingesteckt. die beigelegten Kabel vom receiver würden gar nicht wo anders rein passen.
sind die 4 dB zu wenig oder zu viel?
Den Verteiler hatte mir damals der von Unitymedia noch empfohen.
Jetzt steh ich da, ein Jahr später und bekomm es nicht auf die reihe die anderen räume TV klar zu machen. ;(



[Lee Monade]

Allerdings musst du auch beachten das es sich um Stichdosen nicht um Durchgangsdosen handelt!
Am Ende jedes Stranges muss auch immer eine Dose mit Endwiderstand sitzen!



[FGA]

genau so sieht es bei mir aus wie auf deinem Bild.
ja, richtig eingesteckt. die beigelegten Kabel vom receiver würden gar nicht wo anders rein passen.
sind die 4 dB zu wenig oder zu viel?
Den Verteiler hatte mir damals der von Unitymedia noch empfohen.
Jetzt steh ich da, ein Jahr später und bekomm es nicht auf die reihe die anderen räume TV klar zu machen. ;(

4dB sind schon die kleinsten. Ich wette deine Pegel sind zu niedrig, besorg dir nen Techniker. Elektrofirmen machen das auch.



[leipziger1979]

Kann allerdings auch eine Dose mal kaputt sein.
Kannst ja mal eine kaufen, da reicht dann auch eine Kabeldose, und entsprechend testen.



[HansHans4444]

Mach ma Foto von dem Tap auf dem BVT. Und Foto von deinen SAT Dosen ohne Blende, sowie der MMD wo die Connect Box dranhängt. Evtl iss Pegel zu niedrig an deinen andern Dosen.
Auch nen Foto von dem Pegelanhänger bitte.

Achja, wo sitzt eigentlich der Verstärker?

Am einfachsten wäre ne Messung an den Satdosen was da genau ankommt, als erstes.

Durch die Tap/VT Geschichte fehlen dir in den andern Zimmern schonmal ca 20dB oder mehr, und das kann dann nicht gehn.

Die Bilder in meinem Ersten Beitrag sind genau die verbauten Bauteile...
da brauch ich keine neuen Bilder schicken.
welche dB empfiehlst du mir? statt die verbauten 4 dB sollte ich?
die Kabellänge wird in etwa 6 Meter kürzer sein wie das ins Wohnzimmer.



[FGA]

Achso Glasfaser im Haus, tut nix zur Sache, aber ich denke in deinen andern Räumen kommt zu wenig Pegel an. am K54 Amp out 87db - (Tap+VT+Leitung) = ~ 57db. Jetzt die kleinstmögliche Dose mit 4dB macht 53db für deinen Reciver, Benötigt für gutes Signal werden aber ca 57-67dB .

Ich kann hier nur mutmassen, Dosen sind Ok, aber Pegel zu niedrig.

Lösung: 2. Verstärker rein der deinen 6x VT speist. Kostenpunkt 50-100 Euro im Selbstbau.

Den LR83A kannst evtl noch eine Stufe hochdrehn, dann musst aber deine Verteilung entsprechend anpassen damit die MMD für Internet in Range bleibt.

Und ohne Fachwissen, bzw Messgerät, keine Chance.

Iss mir grad noch eingefallen: Tausch mal spasseshalber die 2 Kabel an dem BVT um, also am Erdungswinkel. Um mehr Dampf auf deinen 6xVT zu geben, und wenn Du dann Bild hast, bist schonmal nen Schritt weiter und weisst das der Pegel zu niedrig ist.

Aber wieder zurückbauen danach, sonst kein Inet mehr.

Edit: noch besser: abgehende Kabel vom DGT lösen, HPF leicht anziehn damit er sich nicht abdreht, oder halten--> Kabel für TV VT zum EW hin an Abzweiger Abgang Abschrauben und an DGT Abgang anschrauben. So hast den höchstmöglichen Pegel an deinem 6x VT anliegen der ohne Hilfsmittel machbar ist.

Rein zum testen, ob dann schonmal Bild ankommt.
