Keine Verbindung mit Keystone Modul

[ntloader]

Hallo zusammen,

Ich bin nachwievor am Haus eines Freundes am basteln bzw. Netzwerkkabel anschließen. Folgendes: Kabel vom Keller ins DG. Kabel hatte bereits ein Keystone Modul dran. Das wurde entfernt weil das Kabel gekürzt wurde um in die Dose zu passen.
Neues Keystone bestellt von Digitus und das ans Kabel gefummelt. Dieses hier: https://amzn.eu/d/g0Mt3KH
Hängt man eine PC oder Laptop ran bekommt er keine Verbindung. Mit dem alten Keystone hat das funktioniert.
Wenn ich das Kabel bzw. eben den Stecker mit dem Lan-Kabel-Tester durchmesse, also die 8 Adern prüfen lassen, kommen die auf der Gegenseite in folgender Reihefolge an:
21654387
Kann mir jemand sagen, was nicht stimmt? Die Farben sind natürlich entsprechend der Markierung am Keystone aufgelegt.
Danke, Ntloader



[hanse987]

TIA 568 A und TIA 568 B vertauscht?



[Frostdc]

Moin,

dann hast du dich leider für die falsche der beiden möglichen Auflegevarianten entschieden.

WIKI - TIA-568A/B



[thom53281]

Nein, das hat nichts mit A/B zu tun. Schaut euch bitte mal die Vertauschung im Detail an. Außerdem würde dann ein Link zustande kommen.

Wenn diese Seite richtig montiert ist, dann wird folglich die andere Seite falsch sein. Wenn früher beide Seiten die selben Keystone-Module montiert wurden und beide gleich falsch, dann funktionierte es möglicherweise deswegen.



[dvor]

Wenn ich das Kabel bzw. eben den Stecker mit dem Lan-Kabel-Tester durchmesse, also die 8 Adern prüfen lassen, kommen die auf der Gegenseite in folgender Reihefolge an:
21654387

Das muss 12345678 sein.



[ntloader]

Nein, das hat nichts mit A/B zu tun. Schaut euch bitte mal die Vertauschung im Detail an. Außerdem würde dann ein Link zustande kommen.

Wenn diese Seite richtig montiert ist, dann wird folglich die andere Seite falsch sein. Wenn früher beide Seiten die selben Keystone-Module montiert wurden und beide gleich falsch, dann funktionierte es möglicherweise deswegen.

Dachte ich auch erst und ich habe die zwei Adernpaare mal testweise getauscht, allerdings ohne erfolg.



[gforce4711]

Irgendwie tauschen, so daß die Reihenfolge stimmt reicht nicht aus. Die verdrillten Adernpaare müssen schon zusammen bleiben. Und wirklich die Farben genau kontrollieren - ich habe schon erlebt, daß ein Techniker bei schlechtem Licht blau und grün gemischt hat.



[XN04113]

auf den Modulen ist doch die Belegung für beide Arten A oder B aufgedruckt, prüfen ob die in beiden Modulen gleich aufgelegt sind und je ein buntes und weißes Kabel bildet eine Einheit, die dürfen nicht vermischt werden!
im Zweifel auch das anderen Modul gegen Digitus tauschen



[ntloader]

Auf der anderen Seite ist ein Patchpanel, kein Keystone. Ich gehe davon aus, dass die Belegung auf seiten des Patchpanels stimmt. Sonst hätte es ja zuvor nicht funktioniert



[redjack1000]

Davon ausgehen reicht nicht. Geh hin und schaue nach, alles andere wird nicht helfen.

Fakt ist, ist das richtig aufgelegt und die Hardware (Patchfeld, Kabel, Keystone) ok, funktioniert das auf anhieb, ist das nicht Fall, ist ein Fehler vorhanden.

CU
redjack



[rezzler]

Auf der anderen Seite ist ein Patchpanel, kein Keystone. Ich gehe davon aus, dass die Belegung auf seiten des Patchpanels stimmt. Sonst hätte es ja zuvor nicht funktioniert

Nein, sie hat nur zur Belegung des Keystones gepasst Wenn man auf beiden Seiten den gleichen Fehler macht gleicht sich das halt wieder aus. Wenn nun plötzlich Seite getauscht wird hat man den Salat.



[thom53281]

Oder mal ein paar Bilder machen, sofern möglich.



[ntloader]

Hier die gewünschten Bilder:
[IMG]https://abload.de/thumb/img_09205jfxe.jpg[/IMG]
[IMG]https://abload.de/thumb/img_0921zei8s.jpg[/IMG]
[IMG]https://abload.de/thumb/img_09222kdfp.jpg[/IMG]
Ja, die einzelnen Adern sehen bissl mitgenommen aus von den Versuchen. Wenn klar ist, was der Fehler ist wird das eben nochmal gekürzt und neu gemacht.



[bender_]

Hier die gewünschten Bilder

Bitte die Upload Funktion des Forums nutzen.



[dvor]

Die Belegung sieht soweit richtig aus. Und jetzt noch Bilder der Adern im Patchpanel.



[redjack1000]

Enferne noch die einzelnen Drähte der Schirmung aus dem Stecker.

Cu
redjack



[eifelman85]

Bitte schau dir das Installationsvideo an:

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung

Schirmgeflecht zurück, ggf. mit Isoband fixieren. Aluschirm komplett entfernen und dann Adern einführen, ggf. vorsortieren.



[XN04113]

Schirmgeflecht zurück, ggf. mit Isoband fixieren. Aluschirm komplett entfernen und dann Adern einführen, ggf. vorsortieren.

und das kleine Keystone Kunststoffteil bis zum Kabel Mantel runterschieben



[ntloader]

Danke... hat nur leider nichts mit meinem Problem zu tun.

Ergänzung (26. Dezember 2022)

Die Belegung sieht soweit richtig aus. Und jetzt noch Bilder der Adern im Patchpanel.

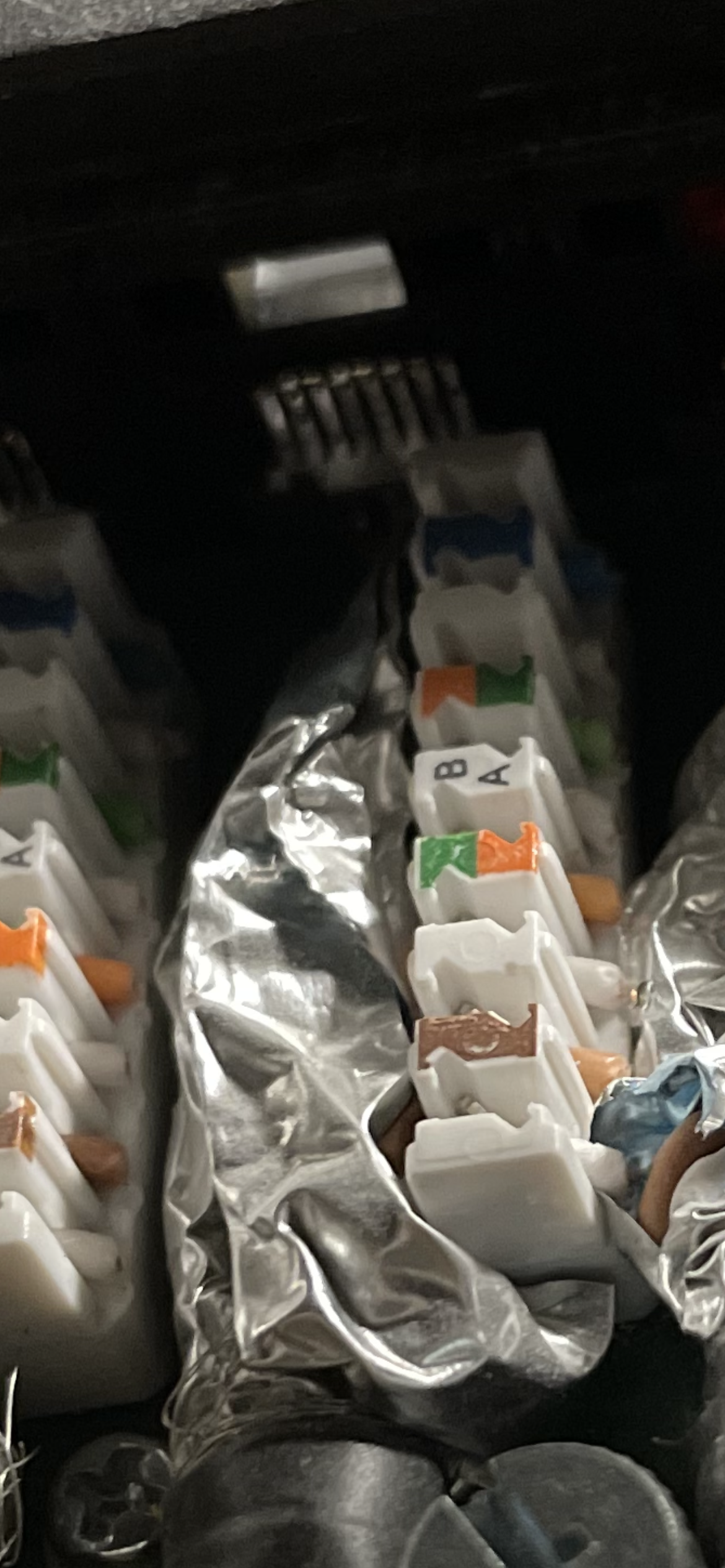

Sieht auch okay aus. Kommt man leider nur sehr schlecht ran, daher das miese Bild. Ist der Rechte Port auf dem Bild.



[Holzkopf]

Das wieder eins dieser doofen Patchpanel wo du an den enden jeweils eine weiße markierung hast.
Stehen bei dem Patchpanel auch die Zahlen bei ? schau mal bitte was ganz oben wo das blaue drin steck für eine Zahl steht, da müsste die 4 stehen wenns richtig aufgelegt ist, wenns die 5 ist musste neu auflegen von oben mit blau/weiss anfangen.
