Leserartikel Kleiner Bericht: Custom RTX 3080 im Dual-Fan Design: INNO3D RTX 3080 Twin X2 OC

Kryss

Commander
Registriert
Sep. 2018
Beiträge
2.601
Hallo, Freunde der kultivierten Elektronenmigration ;-)

letzte Woche kam meine „INNO3D RTX 3080 Twin X2 OC“ an und da man über dieses Modell sehr wenig im Netz findet, dachte ich mir ich schildere den Interessierten meine bisherigen Erkenntnisse zu der Karte.

Das Besondere an dem Modell ist das Dual-Fan Design mit 3-Slot Bauhöhe. Dadurch könnte die Karte interessant sein für „Wohnzimmer“-Aufbauten in Gehäusen mit kleinerem Formfaktor als es die 3-Fan Designs erfordern, oder wenn generell weniger Platz in der Länge im Gehäuse zur Verfügung steht.



Design / Verarbeitung / Spezifikationen

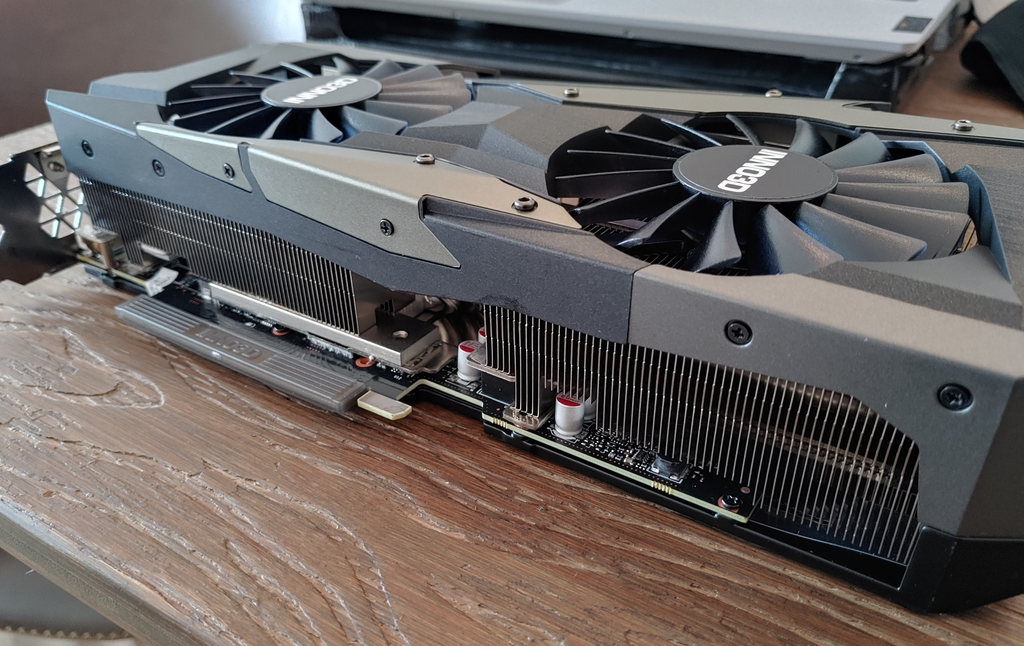

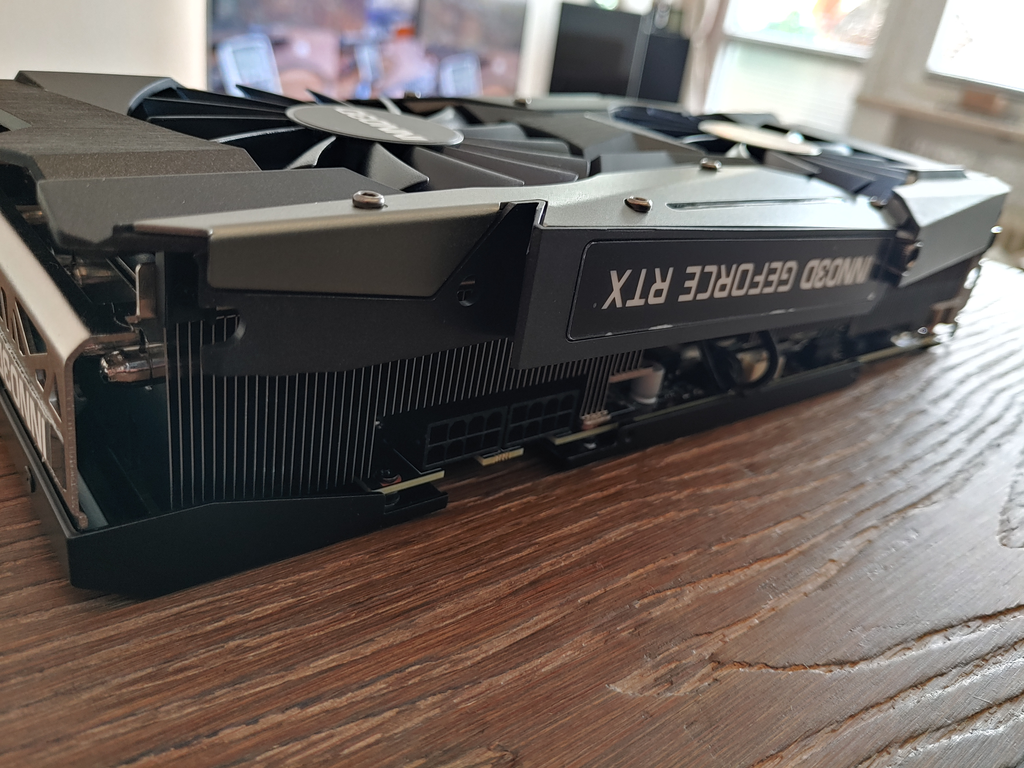

Zur Verpackung an sich gibt’s nichts auszusetzen, alles kam gut geschützt an. Keine Lamellen verbogen oder ähnliches. Beigelegt ist außer der Karte und Montageanleitung nichts weiter, auch kein Vertical Mount Bracket, das finde ich aber verschmerzbar. Die Karte an sich gefällt mir sehr gut. Es gibt Metall-Applikationen mit sehr „zackigem“ Design. Passt gut zu den VRM Kühlern meines ASUS Boards, weil ich die Karte vertikal montiert habe. Dazu 2x Scythe Lüfter mit 90mm Durchmesser. Der Boost-Takt wurde gegenüber der Founder‘s Edition leicht erhöht auf 1725 MHz (FE 1710 MHz), beim Speicher bleibt es bei den 19Gbps Bandbreite bzw. 9500MHz Takt.
https://www.techpowerup.com/gpu-specs/inno3d-rtx-3080-twin-x2-oc.b7926

Weiterführende Info zur Speicherspezifikation:
https://videocardz.com/newz/overclocking-nvidia-geforce-rtx-3080-memory-to-20-gbps-is-easy

Wichtig auch, Inno3D verbaut immerhin einen der hochwertigen MLCC Kondensatoren, das sollte die Karte fit machen für Taktraten jenseits der 2000 MHz bzw. generell höhere Frequenzen:
https://www.hardwareluxx.de/communi...-von-kondensator-problemen-betroffen.1278047/

INNO3D bietet übrigens 3 Jahre Garantie, hier noch ein FAQ zum Hersteller der Ergänzung halber: @SV3N könnte man eventuell noch in dem Thread mit den Garantien der Hersteller ergänzen, da fehlt INNO3D afaik
https://www.hardwareluxx.de/community/threads/die-inno3d-faq.1269508/

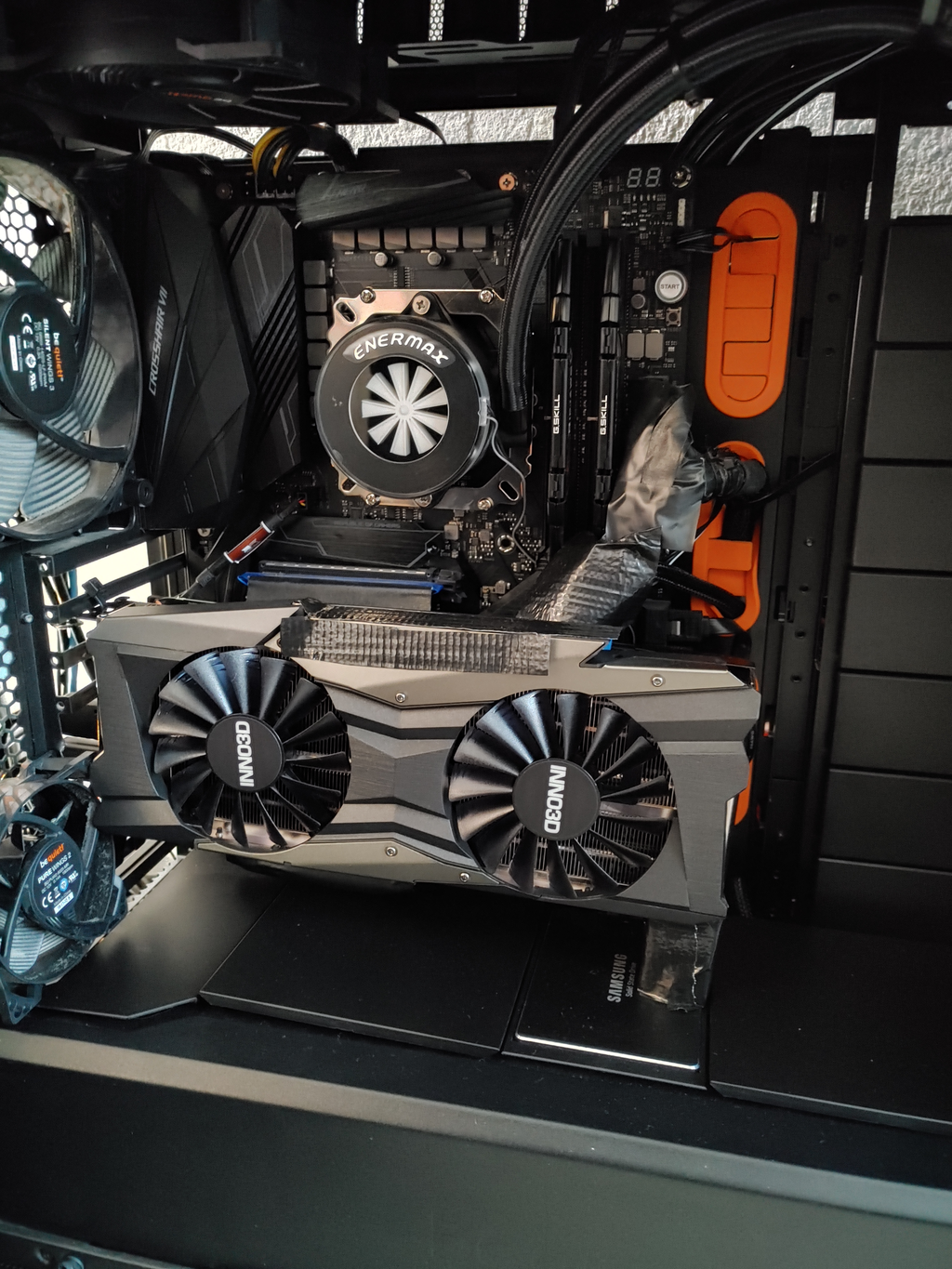

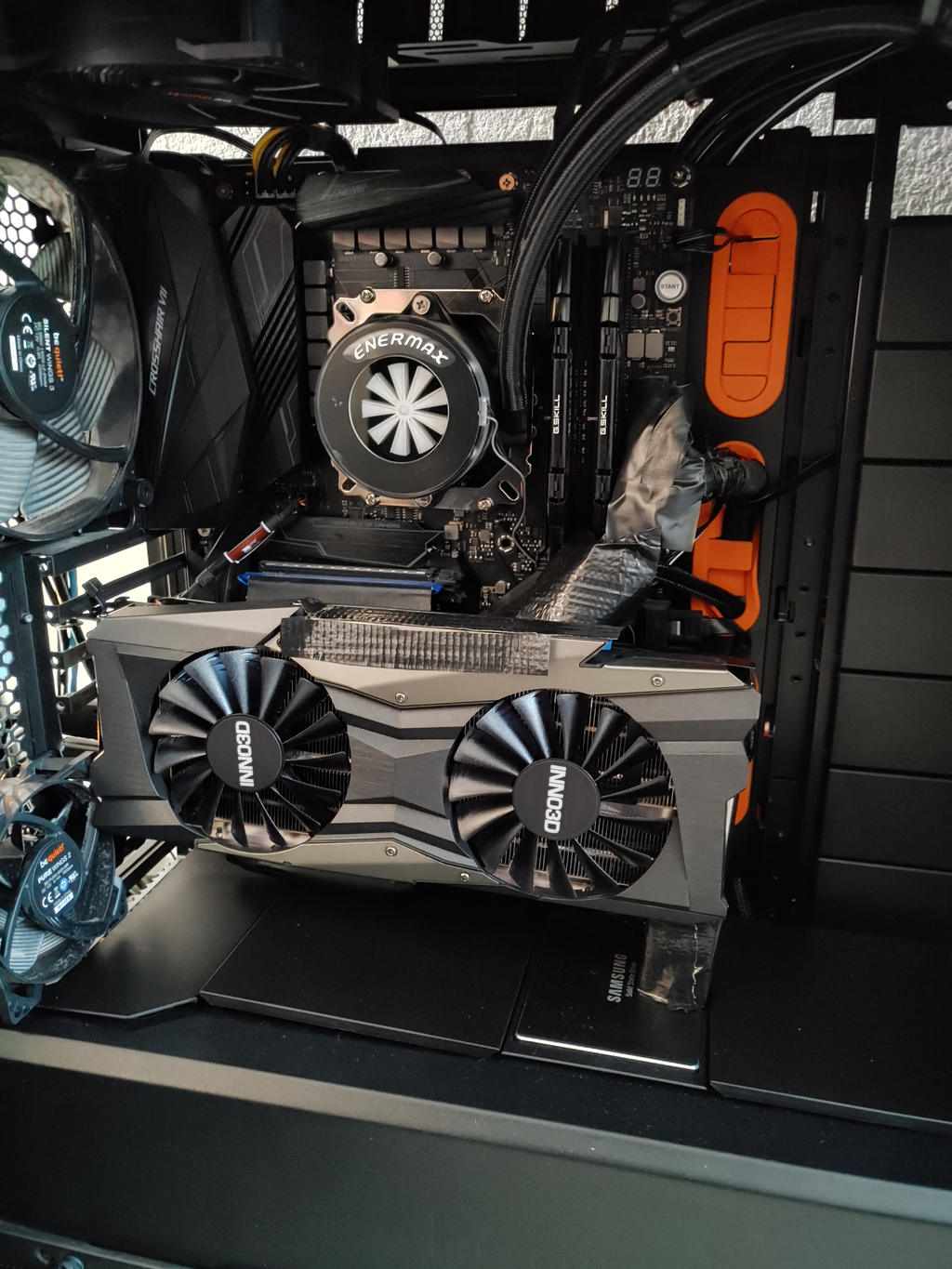

(Den mir zu grellen weissen "RTX 3080 usw" Schriftzug hab ich überklebt bis mir ewas besseres eingefallen ist, ist mir zu hell und leider nicht regelbar...)


Lautstärke / Temperatur / Leistung

Getestet habe ich unter Stock Betrieb Horizon Zero Dawn in ultra-Settings in 4k, vertikal verbaut mit einem 8 Euro Riser Kabel PCI-E 3.0 Standard. Nach 5 Minuten im Spiel hab ich dann leider einen Crash to Desktop bekommen, das liegt aber vermutlich nicht an der Karte, sondern an meinem Netzteil (BeQuiet Straight Power 11 650 Watt) in Kombination mit den schlappen 320 Watt Spitze der Grafikkarte. Bis dahin lag der Boost Takt bei 1995 MHz, 83 Grad bei 67% Lüfterdrehzahl (ca. 2000 Umdrehungen, dürfte Founders Edition Niveau unter Last sein…) und 321,6 Watt Verbrauch in der Spitze. Die Betriebsgeräusche sind bei diesen Parametern laut, also für mich viel zu laut. Hier kommt meiner Meinung nach das Dual-Fan Design an seine Grenzen, WENN man es noch kultiviert und leise will.

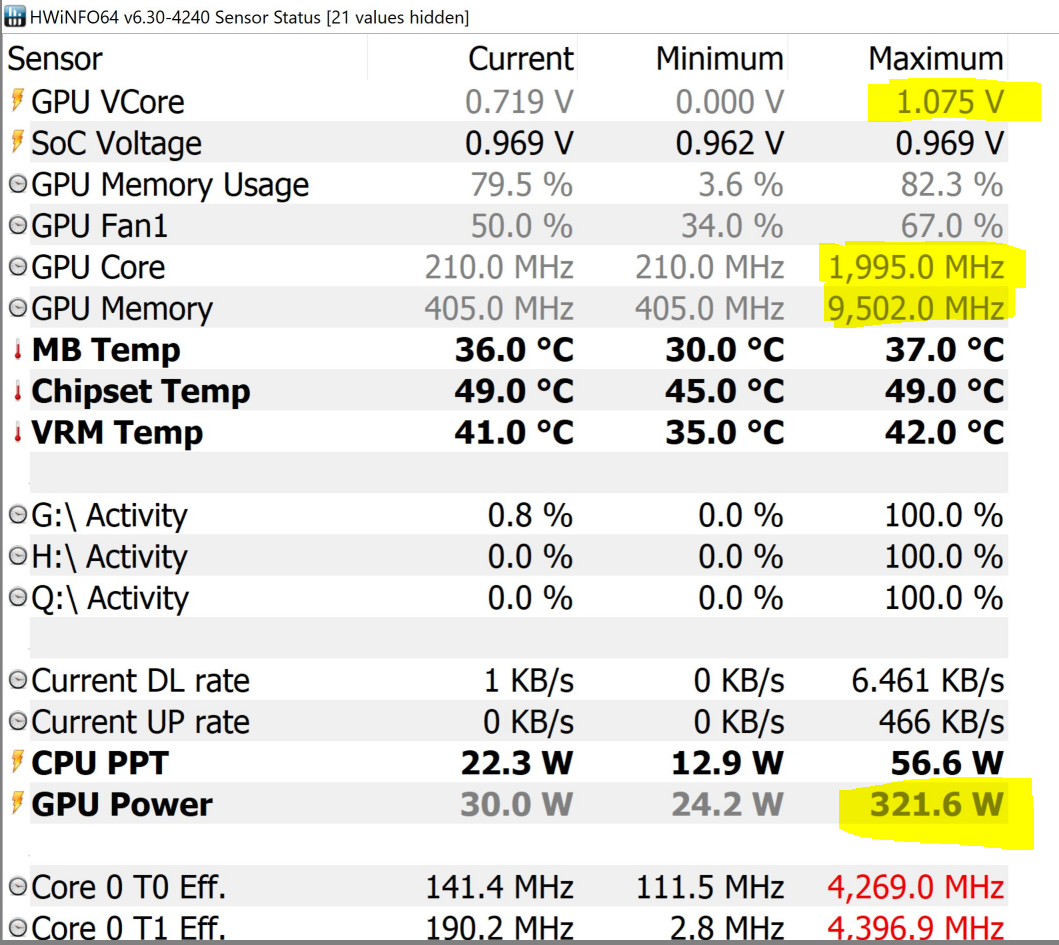

HWInfo als der "Crash to Desktop" kam...

Undervolting

Mein „Steckenpferd“ ist seit jeher das Undervolting und Overclocking meiner Komponenten, deshalb hat mich das obige Resultat nicht weiter gestört. Denn so oder so, 320 Watt wollen gekühlt werden. Diese Watt-Bereiche brauchen guten Airflow. Den hat mein Gehäuse mit insgesamt 1x 120mm Front, 2x 140mm Front, 2x 120mm Front der AIO, 1x 140mm Back und 1x 80mm Back (genau der kleine Lüfter sorgt für frischen Airflow für die vertikal montierte Grafikkarte), Ausrichtung Airflow von Back to Front (!).


Warum NVidia sich dafür entschieden hat, die 3080er mit den Stock Spezifikationen (320 Watt) zu releasen, kann ich nur erahnen. Sinn macht das so imo keinen, ausser den Wettbewerb und die Kunden zu beeindrucken, und die Netzteil-Verkäufe anzukurbeln. Mit 320 Watt Setting schaffen die 3080er i.d.R. 4k ultra Settings mit an oder über 80FPS (!), die Leistung ist also brachial, nur wer braucht 80(?) FPS auf seinem 4k-Monitor… Ich jedenfalls nicht, mir reichen 60FPS für meinen 55 Zoll 4k TV, der eben nativ nicht mehr kann als 60FPS. Also ans Undervolting gemacht und siehe da, die 3080 ist auch schon im Bereich von 1600 MHz Core Takt in der Lage Horizon Zero Dawn oder Metro Exodus mit allem auf Anschlag inklusive Raytracing ultra in die höheren 50FPS-Regionen zu hieven. Und das bei schnuckeligen 150-170 Watt. Aber das sind mir zu wenig FPS…

Ab 1700 MHz erhält man dann die gewünschten 60FPS mit minimalen Drops auf 58 FPS. Deshalb ist es bei mir vorläufig folgendes Setting geworden, justiert mit Afterburner: Core-Takt 1695 MHz (1725 MHz), Speicher +500 MHz (10.000 MHz) bei 0.750 Volt und einem Verbrauch von 180 bis Peak 230 Watt. An Leistung habe ich mit diesem Setting ungefähr 10 bis 15% verloren laut Benchmarks, dafür aber über 100 Watt Verbrauch und Wärme eingespart. Und siehe da, damit kommt die INNO3D mit 2 Lüftern wunderbar klar. Die Lüfter gehen ab 60 Grad auf ~1576 Umdrehungen, respektive ~50% Drehzahl. Aus dem System raushören kann man sie noch, aber selbst bei ruhigen Passagen beim Spielen ist das nicht wirklich dramatisch – zumindest sind es Welten zu Stock. Die Temperatur bewegt sich zwischen 65 und 75 Grad unter Last. Deshalb fällt mein Fazit auch zweigeteilt aus:



Fazit „320 Watt“-Modus

Ich kann mir nicht vorstellen, dass dieses Modell in einem HTPC die Mindestanforderungen an die Lautstärke erfüllt, wenn man in dem Bereich empfindlich ist. Der Kühler ist zwar in der Lage, die Karte unter 90 Grad zu halten, aber dann muss auch das Gehäuse- und Belüftungskonzept stimmig und durchdacht werden. Oder man akzeptiert massives Thermal Throtteling. Ich kann es nicht mit der Founders’s Edition vergleichen, vermutlich ist das eine ähnliche Akustik. Overclocking scheidet jenseits der 2GHz imo völlig aus. Alternative: Umbau auf Wasserkühlung, aber das geht ja immer. Auch ist der vertikal Mount bei mir vermutlich nicht optimal. Und ich bin halt generell kein Fan (Wortspiel...) von lauten Komponenten im PC.



Fazit „200 Watt“-Modus

Hier sieht es völlig anders aus. Ist man gewillt, die Karte zu optimieren, dann lässt sie sich relativ leise, kühl und performant betreiben. Die 180 bis 200 Watt im Mittel packt der Kühler locker bei 50% mit ordentlichen Reserven nach oben für die Zukunft. Die Optik ist gut, die Verarbeitung auch, und ansonsten, tja, es ist und bleibt eine 3080 "Ampere" mit wirklich brachial hoher Rohleistung.

Und abgesehen vom zweigeteilten Fazit ist das eine optisch wirklich ansprechende Dual-Fan Karte von INNO3D, der man nur Manieren beibringen muss/sollte.


vg Chris

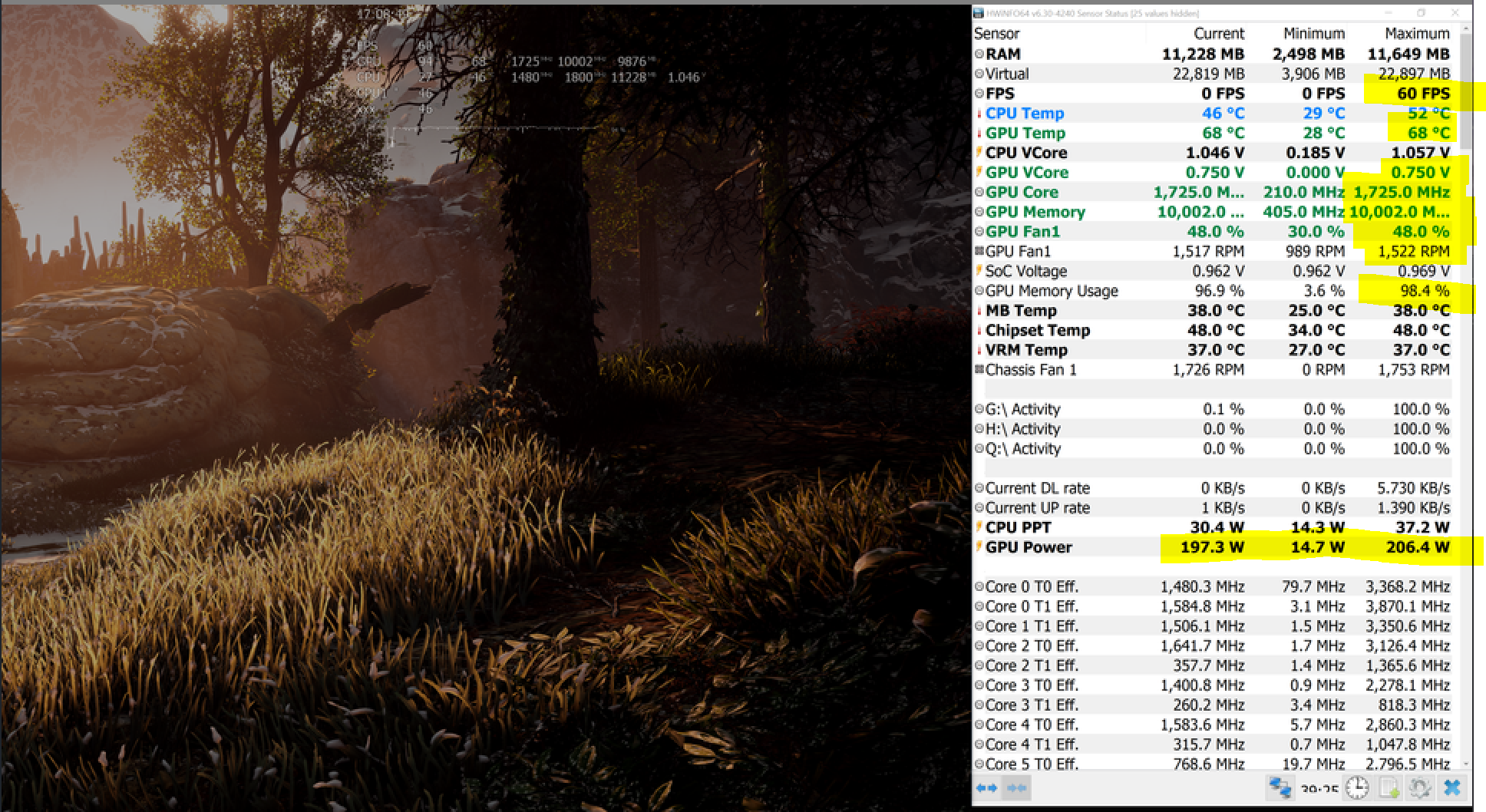

(10 Min Horizon Zero Dawn in 4k, GPU Temp geht maximal auf 78 Grad hoch mit gelocktem Lüfter wenn man paar Std spielt)

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: megaapfel, Blue92, retrozerky und 31 andere
Danke für den Bericht.

Finde es etwas krass, dass das 650Watt Netzteil nicht reicht. Was hast du denn sonst noch so an dem hängen?

Gruss

  • Gefällt mir
Reaktionen: Kryss
Danke für den tollen Bericht. Hat mir Spaß gemacht zu lesen, und war für mich sehr informativ.
Sollte ich mir eine 3080 zulegen, würde ich vermutlich die Karte auf 270W drosseln, um nur laut Tests 5% Leistung zu verlieren, aber 50W Abwärme zu sparen.

Nochmals... Danke!

  • Gefällt mir
Reaktionen: branhalor und Kryss
Unzureichend Netzteil sollte aber eher einen Blackscreen als einen Crash to Desktop erzeugen...

Siehe z.B. hier:

(passender Zeitstempel ist von mir hinzugefügt)

Danke für den Bericht liest sich sehr gut.
Allerdings bleibt am Ende eine Frage bei mir... war denn die 3080 eine gute Wahl?

Warum so viel Geld ausgeben wenn du die Karte eh so massiv einbremst um sie im Wohnzimmer PC zu betreiben.
Ich vermute mal in paar Wochen hättest du bei AMD die gleiche Leistung bei ahnlichem Verbrauch für deutlich weniger Geld mit mehr vRAM bekommen. (Ich grenze die 3070 extra mal aus wegen den 8GB vRAM)

Und gegen die "zu viel" FPS hätte ein Framelimit + UV ja gereicht, bzw. fehlt etwas wie du es umgesetzt hast. :)
Achja und nur weil die Karte zwei Lüfter hat heißt das erstmal gar nichts, meine EVGA hat auch nur zwei Lüfter und das Kühlkonzept dreht Kreise um die ganzen billigen 3 Fan Karten. Zum Kühlkonzept gehört nämlich mehr als nur die Anzahl der Lüfter. ;)

  • Gefällt mir
Reaktionen: ron89 und Kryss
@Rickmer
Du, ich weiss es nicht. Ich vermute es ist das Netzteil (ca 5-6 Jahre alt?!), habs an zwei separate PCI-E- Stränge angeschlossen. Es kann auch das 8 Euro Riser Kabel sein, oder der Treiber und und und. Auf jeden Fall wollte ich das halt keinem vorenthalten, dass es passiert ist. Und auf keinen Fall ist es eine der anderen OC-Komponenten. Das ist alles bis zum erbrechen durchgetestet vorm Einbau der neuen Grafikkarte.

Das Kabel gibts es übrigens immer noch:


https://www.amazon.de/gp/product/B071794QXD/ref=ppx_yo_dt_b_search_asin_title?ie=UTF8&psc=1

@eRacoon
Ich bin zufrieden mit der Karte. Absolut. Ich wollte kein Drei-Fan Design, und es gibt kaum 2-Fans. Abgesehen von der miserablen Verfügbarkeit generell.
AMD wird vermutlich genausowenig den Bedarf decken können wie NVidia. Die Leute haben "Turing" und "Navi" größtenteil ausgelassen. Big Navi kommt wann? Mitte November? Vermutlich bekommt man dann im Schnitt seine "Big Navi" im Dezember oder Januar und auch mit kräftigem Preisaufschlag, so lang wollte ich nicht mehr warten. Und abgesehen davon war es auch pures Glück, dass ich jetzt diese Karte gekriegt habe. Mein Ziel war 4k 60FPS (Den TV hab ich schon seit 6 Jahren... er hat es sich verdient *G), und ob das eine AMD oder NVidia liefert, ist mir primär egal. :)
Und die Karte macht ja auch 2 GHz, ich kann ja immer noch mit mehr Lautstärke leben oder mal auf WaKü umbauen. Wie gesagt, das Rohpotential von Ampere ist gewaltig.

vg Chris

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: Ganjafield und eRacoon
Schöner Test, danke dafür. Vielleicht kannst du den noch um die Treiberversion ergänzen. Hat es nach dem undervolten auch noch mal einen ctd gegeben?

  • Gefällt mir
Reaktionen: Kryss
@der Unzensierte
Mensch, da sagst du was! Ich bin mir relativ sicher, dass ich den Crash mit dem alten "turing" Treiber hatte, bevor der gefixed wurde. Hab zwar per ddu deinstalliert, aber das Thema nicht so verfolgt, denn meine turing lief ja einwandfrei. Einen oder zwei Tage später hab ich dann aktualisiert auf den letzten offiziellen Treiber. Kann also auch daran liegen, der Crash. Danke.

Vg Chris

Könntest du verifizieren, dass es der Treiber war? Als Mit-650W-NT-Leidender wäre ich Dir sehr dankbar.

@el osito
Ich kann die Tage nochmal auf Stock zurück stellen und bisschen spielen und kucken mit dem aktuellen Treiber.
Ich hatte aber durchaus auch den Neukauf eines Netzteils mit eingeplant, nach 5-6 Jahren finde ich das schon ok. Aktuell mit Undervolt und aktuellem Treiber läuft das bisher sehr stabil.

vg Chris

  • Gefällt mir
Reaktionen: Ganjafield und el osito
Sehr interessant geschriebener Erfahrungsbericht. Die Gliederung in einzelne Wattmodi hat mir besonders gefallen; ist ja nen Thema bei der 3080. Ist das Straight Power 11 nicht von Anfang 2018? Frage so interessiert nach, weil ich aktuell nen knapp 18 Monate altes Straight Power 11 mit 650 Watt habe und schon ebenfalls auf die 3080 schiele, aber schon mit nem Neukauf rechne. Wäre zwar schade, denn vergangenes Jahr wurden noch eher "kleinere" Netzteile empfohlen, aber was muss, das muss. :D

  • Gefällt mir
Reaktionen: Kryss
  • Gefällt mir
Reaktionen: el osito und der dude
Das Video habe ich mir heute auch schon ganz interessiert angeschaut. Aber am Ende mache ich es wie du: selbst testen, sobald ich ne Karte in die Hände kriege. Bin aktuell zuversichtlich, dass der Ryzen 2600 in Kombination mit der 3080 bis zur Aufrüstung mit dem 650Watt Netzteil versorgt werden kann. Finde solche Artikel wie deine daher sehr nützlich - also vielen Dank für deine Mühe.

  • Gefällt mir
Reaktionen: Kryss
@0ssi
Jup, steht aber so auch im Artikel. "Back to Front".
Im Dark Base Pro Rev 1 kriegt man ansonsten keinen vernünftigen Airflow hin, weil das Gehäuse nach oben hermetisch, und nach unten ziemlich abgeriegelt ist...
Früher hatte ich Front to Back, aber der 140er Back, der im Dark Base Pro Standardmässig montiert ist, ist oft überfordert mit der Abfuhr von Wärme. Dann staut es sich. Dann besser Unterdruck fahren (mit allen Vor- und Nachteilen, sprich, Staub), als künstliche Hotspots. Alternative: Gehäuse wechseln, aber dafür gefällt mir das Dark Base Pro zu gut.

vg Chris

Danke für den Link! Das macht ja Hoffnung, dass ein gutes 650Watt Netzteil noch Bestand haben kann für eine 3080 oder 6800XT (womöglich).

Kryss schrieb:
@el osito
Ich kann die Tage nochmal auf Stock zurück stellen und bisschen spielen und kucken mit dem aktuellen Treiber.
Ich hatte aber durchaus auch den Neukauf eines Netzteils mit eingeplant, nach 5-6 Jahren finde ich das schon ok. Aktuell mit Undervolt und aktuellem Treiber läuft das bisher sehr stabil.

vg Chris
Hast du nochmal auf Stock getestet oder hast du dir ein neues Netzteil gekauft?
Hätte mich interessiert, weil ich ein 760 Watt Netzteil habe und mir unsicher bin, ob das auch für nen Ryzen 5900 und ner RTX 3080 noch reicht.

Ganjafarmer schrieb:
Hast du nochmal auf Stock getestet oder hast du dir ein neues Netzteil gekauft?

Also die Karte läuft seit Anschaffung nur undervolted auf ca 220 Watt mit besagtem Netzteil. Aber ich hab gestern zum Beispiel einen Port Royale Raytracing Benchmark gemacht auf Stock, mit minutenlang über 330 Watt Peak. Kein Absturz, alles ok. Ich vermute, es lag tatsächlich an der alten Treiberversion.

https://www.3dmark.com/3dm/55142288?
("Treiberversion nicht erkannt" liegt am NVidia Hotfix von gestern, der war wohl noch zu frisch für 3dMARK...)

vg Chris

  • Gefällt mir
Reaktionen: Ganjafield
