Kleiner Kraftzwerg - m itx System
- Ersteller Donskar
- Erstellt am
Peter_Shaw
Vice Admiral
- Registriert
- Feb. 2007
- Beiträge
- 6.598
Selbst wenn, ein bisschen tricksen geht immer.
So die Teile trudeln solangsam ein.. leider habe ich bei der Bestellung vom MB und CPU die falsche Adresse angegeben.. MIST... egal... dann verschiebt sich der Zusammenbau etwas...
Das Gehäuse ist 1. Sahne... davon bin ich jetzt noch begeistert.. mal sehen, ob die Begeisterung auch beim Zusammenbau noch da ist, oder das Fluchen dann Einzug hält
Das Gehäuse ist 1. Sahne... davon bin ich jetzt noch begeistert.. mal sehen, ob die Begeisterung auch beim Zusammenbau noch da ist, oder das Fluchen dann Einzug hält
Also.. es ist schon alles irgendwo angekommen.. aber da ich erst nächstes WE alle Teil dann an einem Ort habe... *blush* (wenn man halt zu blöd ist und die Lieferadresse nicht richtig eingibt, darf man sich halt erst später richtig freuen)
Aber die letzte Bestellung ist gestern raus für ne Zotac GTX 980 Blower und noch ne Spritze Gelid extreme WLP.
Bericht und Bilder folgen.. mal sehen.. evtl. als PDF
Aber die letzte Bestellung ist gestern raus für ne Zotac GTX 980 Blower und noch ne Spritze Gelid extreme WLP.
Bericht und Bilder folgen.. mal sehen.. evtl. als PDF
So... hier ein paar Bilder im Anhang...
Es gab nur ein kleines Problem mit der Graphikkarte. Hier habe ich ein Kuckucksei bekommen. Im Originalkarton der GTX 980 hat doch ein lieber [insert any insult please] netter [insert the next insult please] "Mensch" seine alte GTX 280 zurück an den Händler geschickt und ja... der dachte dann wohl: "Gewicht stimmt" "Siegel unversehrt" "also wird schon das richtig drin sein" ... Naja, ratet mal wer dann für 500€ Schrott hatte ... egal... am Montag kommt die Ersatzkarte. Nach der eidesstattlichen Versicherung war das dann auch kein Problem.
Somit: Vorsicht... sogar im versiegelten Originalkarton kann was anderes sein, weil die Siegel sind den Namen nicht wirklich wert.

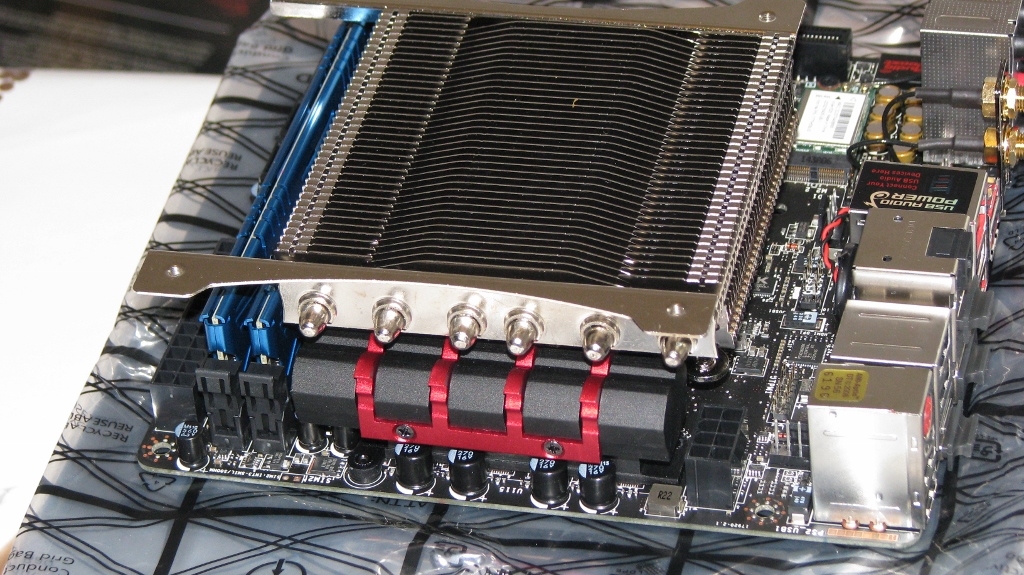

Kleine Mainboardansicht mit aufgesetztem Kühler "Prolimatech Samuel 17" ... hier habe ich nur geschaut, ob der Kühler in der angestrebten Richtung paßt.... wie ihr seht... paßt

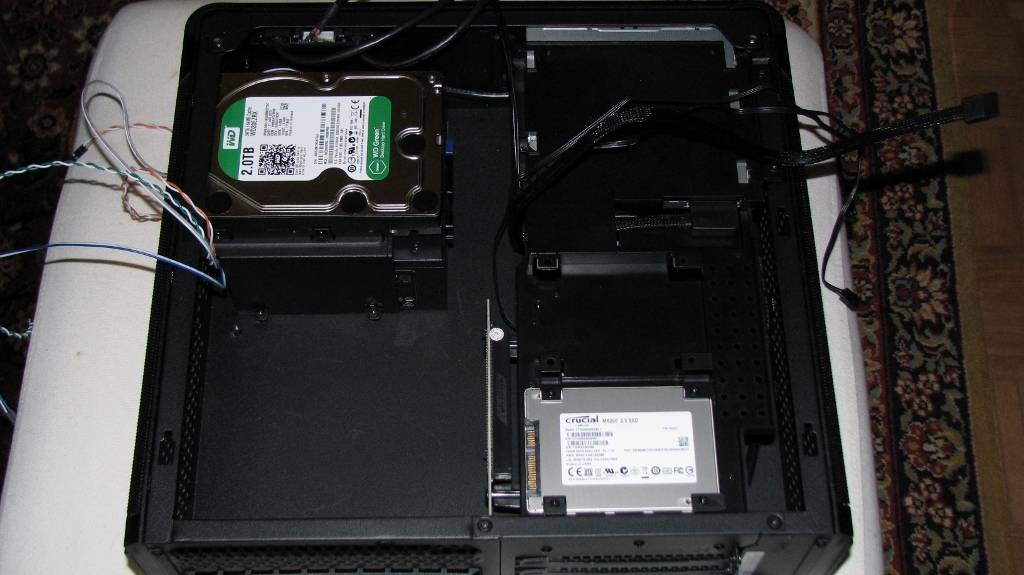

geöffnetes Gehäuse: Graphikartenhalter rechts mit eingebauter SSD + DVD Laufwerk (oben am Rand noch erkennbar) + Netzteil oben mit eingebauter 2 TB WD Caviar GREEN

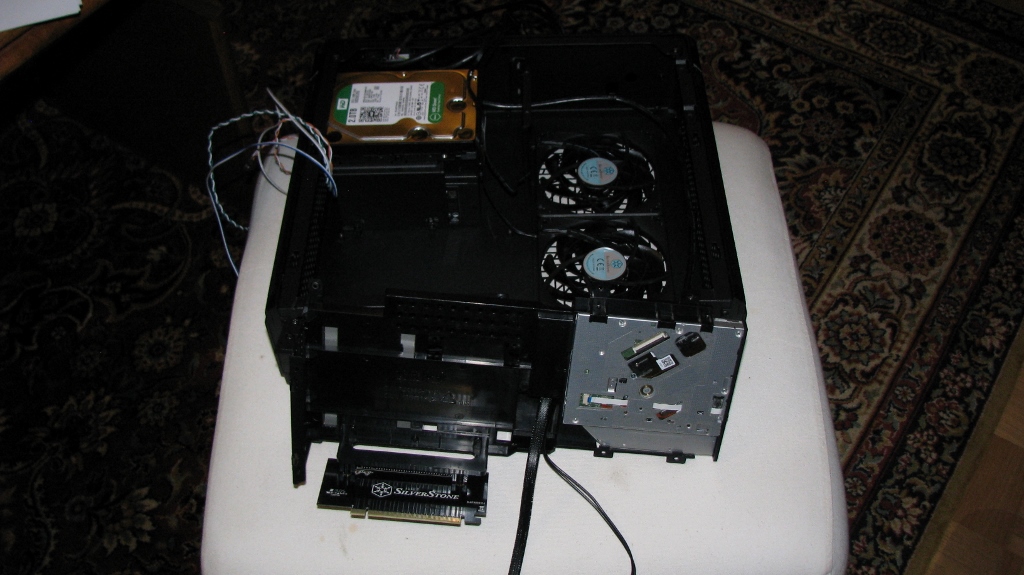

Graphikkartenhalter ausgebaut... das DVD Laufwerk ist nun gut erkennbar

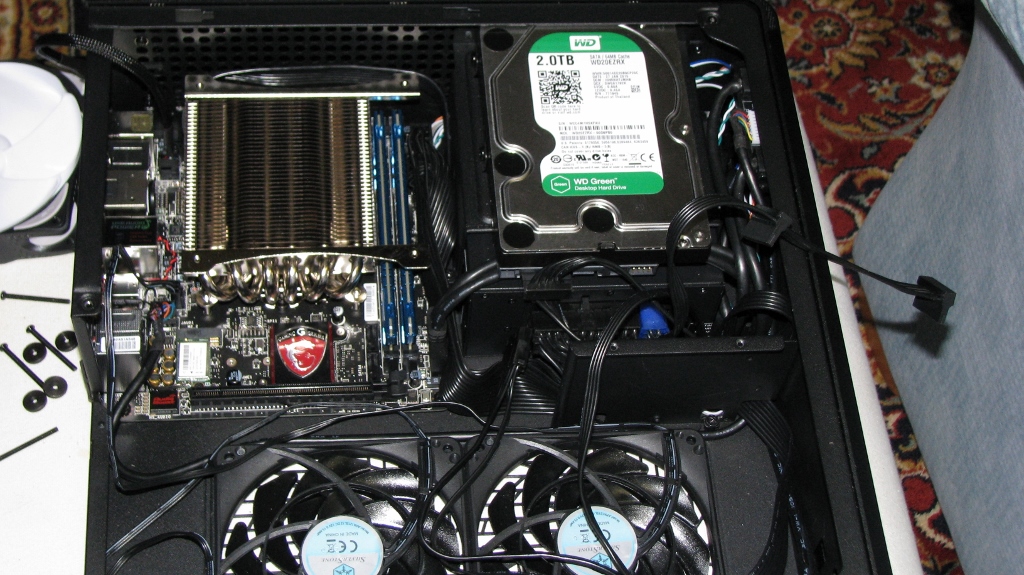

Motherboard eingebaut (mit etwas Gefluche.. ok.. mit etwas mehr Gefluche, da die Schrauben am Gehäuserand trotz Magnetschraubendreher etwas naja... schwierig anzubringen waren) -> et voilà:

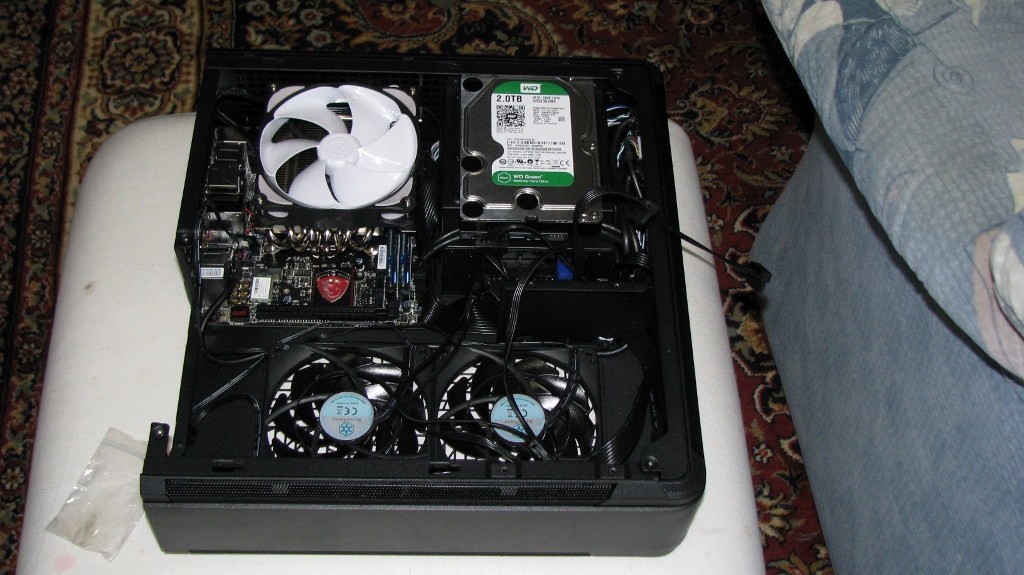

So.. und noch den Lüfter drauf... alles mit Strom versorgt und nochmal etwas innerlich geflucht , weil die Kabel halt sehr störrisch waren:
Danach den Grakahalter wieder eingebaut (hier folgen noch einmal Bilder, sobald die GTX980 drin ist, dauert aber ein wenig, da ich am Montag in Urlaub fahre), zugeschraubt und Windows 8.1 installiert...
ER LÄUFT
Kleine Temperaturkunde: Raumtemp 27° C (pffff, is das mörderheiß hier) ... idle CPU Core bei leiser Config: 38°C ... bei max. Lüfter: 33° ... Stresstest: Last 100% bei 4,2 GHZ (laut MSI Monitor auf dem Devils Canyon)- CPU Core mit Prime95 Blend... max. 80°C bei 87,6 Watt
Mal sehen, wenn ich den 2. Gehäuselüfter dazu schalte, wie es dann ausschaut. Ich trau mich nicht, den mittels Y Kabels ans Mainboard (hat nur SysFan1) zu hängen... Frage an die Experten: Oder packt es das?
So... das war es für heute
ps. noch zwei Bilder im fertigen Zustand:
Anhang anzeigen 501603
Anhang anzeigen 501604
pps. Achja.. dürfte auch interessieren: Gesamtkosten für das Projekt inkl. Win und der noch ausstehenden Graka: 1748,60 € inkl. aller Kleinteile
Es gab nur ein kleines Problem mit der Graphikkarte. Hier habe ich ein Kuckucksei bekommen. Im Originalkarton der GTX 980 hat doch ein lieber [insert any insult please] netter [insert the next insult please] "Mensch" seine alte GTX 280 zurück an den Händler geschickt und ja... der dachte dann wohl: "Gewicht stimmt" "Siegel unversehrt" "also wird schon das richtig drin sein" ... Naja, ratet mal wer dann für 500€ Schrott hatte ... egal... am Montag kommt die Ersatzkarte. Nach der eidesstattlichen Versicherung war das dann auch kein Problem.
Somit: Vorsicht... sogar im versiegelten Originalkarton kann was anderes sein, weil die Siegel sind den Namen nicht wirklich wert.
Kleine Mainboardansicht mit aufgesetztem Kühler "Prolimatech Samuel 17" ... hier habe ich nur geschaut, ob der Kühler in der angestrebten Richtung paßt.... wie ihr seht... paßt
geöffnetes Gehäuse: Graphikartenhalter rechts mit eingebauter SSD + DVD Laufwerk (oben am Rand noch erkennbar) + Netzteil oben mit eingebauter 2 TB WD Caviar GREEN
Graphikkartenhalter ausgebaut... das DVD Laufwerk ist nun gut erkennbar
Motherboard eingebaut (mit etwas Gefluche.. ok.. mit etwas mehr Gefluche, da die Schrauben am Gehäuserand trotz Magnetschraubendreher etwas naja... schwierig anzubringen waren) -> et voilà:
So.. und noch den Lüfter drauf... alles mit Strom versorgt und nochmal etwas innerlich geflucht , weil die Kabel halt sehr störrisch waren:
Danach den Grakahalter wieder eingebaut (hier folgen noch einmal Bilder, sobald die GTX980 drin ist, dauert aber ein wenig, da ich am Montag in Urlaub fahre), zugeschraubt und Windows 8.1 installiert...
ER LÄUFT
Kleine Temperaturkunde: Raumtemp 27° C (pffff, is das mörderheiß hier) ... idle CPU Core bei leiser Config: 38°C ... bei max. Lüfter: 33° ... Stresstest: Last 100% bei 4,2 GHZ (laut MSI Monitor auf dem Devils Canyon)- CPU Core mit Prime95 Blend... max. 80°C bei 87,6 Watt
Mal sehen, wenn ich den 2. Gehäuselüfter dazu schalte, wie es dann ausschaut. Ich trau mich nicht, den mittels Y Kabels ans Mainboard (hat nur SysFan1) zu hängen... Frage an die Experten: Oder packt es das?
So... das war es für heute
ps. noch zwei Bilder im fertigen Zustand:
pps. Achja.. dürfte auch interessieren: Gesamtkosten für das Projekt inkl. Win und der noch ausstehenden Graka: 1748,60 € inkl. aller Kleinteile
Zuletzt bearbeitet:
Nacho_Man
Rear Admiral
- Registriert
- Mai 2008
- Beiträge
- 5.291
Aha, ist also doch ein Samuel geworden. Naja, wenn es temperaturmässig reicht.
Die heutigen 4-Pin Anschlüsse sind meistens mit 1,0A abgesichert, sollte also locker reichen.
Der Gesamtpreis scheint mir etwas hoch, aber so ist das halt wenn man neu kauft und viel Leistung haben will.
Die heutigen 4-Pin Anschlüsse sind meistens mit 1,0A abgesichert, sollte also locker reichen.
Der Gesamtpreis scheint mir etwas hoch, aber so ist das halt wenn man neu kauft und viel Leistung haben will.
Ok.. danke Nacho_Man... Y-Kabel lag bei... 1.0 A auf 12 V sind dann 12 VA... dat reicht.
Und ja... der Preis ist halt deswegen hoch, weil alleine das Gehäuse mit Netzteil über 200€ kostet....
Was mich verwundert hat, dass das OC Board den Standardtakt von 4.0 auf 4.2 GHZ erhöht hat... unter Last auf allen 4 Cores sollte der Devil Canyon doch "nur" die 4.0 haben *Kopfkratz*
Ich habe einfach mal den Samuel 17 getestet, er ist halt mit der kompakteste und hat ne ansprechende Leistung lt. aller Tests und der Silverstone Nitrogon NT06Pro kann einbautechnisch leichte Schwierigkeiten machen, lt. Infos im HANDBUCH vom Gehäuse. Klar.. Wunder kann ich vom Samu nicht erwarten.. will ich ja auch nicht... aber er tut das was er tuen soll...
Edit
ps. ok.. gefunden... das MSI Controlcenter will gleich mitspielen ... Takt auf "normal" ersteinmal eingestellt... Eier braten möchte ich auf dem System ja nicht gleich
Und ja... der Preis ist halt deswegen hoch, weil alleine das Gehäuse mit Netzteil über 200€ kostet....
Was mich verwundert hat, dass das OC Board den Standardtakt von 4.0 auf 4.2 GHZ erhöht hat... unter Last auf allen 4 Cores sollte der Devil Canyon doch "nur" die 4.0 haben *Kopfkratz*
Ich habe einfach mal den Samuel 17 getestet, er ist halt mit der kompakteste und hat ne ansprechende Leistung lt. aller Tests und der Silverstone Nitrogon NT06Pro kann einbautechnisch leichte Schwierigkeiten machen, lt. Infos im HANDBUCH vom Gehäuse. Klar.. Wunder kann ich vom Samu nicht erwarten.. will ich ja auch nicht... aber er tut das was er tuen soll...
Edit
ps. ok.. gefunden... das MSI Controlcenter will gleich mitspielen ... Takt auf "normal" ersteinmal eingestellt... Eier braten möchte ich auf dem System ja nicht gleich
Zuletzt bearbeitet:
So.. Neues vom Murmeltier.
GTX 980 ist drin.. ich hab das MB geschrottet, weil nuja.. Kabelmanagement ist zwar gut, aber man sollte darauf achten, den USB 3.0 Frontstecker GERADE in den Slot einzustecken... die Beinchen waren schön brav verbogen und der Tod kam schleichend.
Egal.. neues Mainboard ist drin und er läuft .. allerdings habe ich doch den CPU Kühler ausgetauscht. Drin ist jetzt der Nitrogon NT06-Pro (danke Peter_Shaw.. aber es ist wirklich knapp.. die Enden der Heatpipes schauen fast hinten aus dem Gehäuse raus).. und er passt in der Ausrichtung wirklich gerade so.. da ist kaum noch ein mm zur Gehäuserückseite.
Sollte jemand mit dem Gedanken spielen, sich das Gehäuse zu holen... ALLES ausbauen... restlos... und erst das Mainboard einbasteln und dann kleines Kabelmanagement mit Kabelbindern... das SFX-L Netzteil hat da leider noch den Nachteil, dass hierfür ein wenig Platz verloren geht.
Jetzt tut alles und ich schreibe grad von der Kiste aus...
GTX 980 ist drin.. ich hab das MB geschrottet, weil nuja.. Kabelmanagement ist zwar gut, aber man sollte darauf achten, den USB 3.0 Frontstecker GERADE in den Slot einzustecken... die Beinchen waren schön brav verbogen und der Tod kam schleichend.
Egal.. neues Mainboard ist drin und er läuft .. allerdings habe ich doch den CPU Kühler ausgetauscht. Drin ist jetzt der Nitrogon NT06-Pro (danke Peter_Shaw.. aber es ist wirklich knapp.. die Enden der Heatpipes schauen fast hinten aus dem Gehäuse raus).. und er passt in der Ausrichtung wirklich gerade so.. da ist kaum noch ein mm zur Gehäuserückseite.
Sollte jemand mit dem Gedanken spielen, sich das Gehäuse zu holen... ALLES ausbauen... restlos... und erst das Mainboard einbasteln und dann kleines Kabelmanagement mit Kabelbindern... das SFX-L Netzteil hat da leider noch den Nachteil, dass hierfür ein wenig Platz verloren geht.
Jetzt tut alles und ich schreibe grad von der Kiste aus...
Peter_Shaw
Vice Admiral
- Registriert
- Feb. 2007
- Beiträge
- 6.598
Dass es richtig eng wird mit dem Nitrogon, war klar, aber Hauptsache er passt. Was die Kühlleistung betrifft, hast du damit wohl schon fast das maximal Mögliche rausgeholt. Läuft er eigentlich mit dem OEM-Lüfter oder hast du einen größeren druntergebaut?
Zwei, drei Bilder wären noch toll, falls du das Case in nächster Zeit noch mal aufmachen willst.
Grüße und viel Spaß mit dem Kraftzwerg
Peter_Shaw
Zwei, drei Bilder wären noch toll, falls du das Case in nächster Zeit noch mal aufmachen willst.
Grüße und viel Spaß mit dem Kraftzwerg
Peter_Shaw
Leider passt der Noiseblocker nicht da unten dran, Peter_Shaw.. weil der ist fast plan mit dem Rahmen und würde am Kühlkörper schrammen... leider leider.. dafür ist der eLoop nun ein Gehäuselüfter und grad mit 3D-Bench nen "Better than 90%" rausgeholt bei unter 72° C
Ich hab hier stable under 80°C wenn alles auf 100% läuft.. auch bei 110 TDP (edit: 105 sorry)
Und einen besseren Lüfter mit den 20 mm hab ich leider nicht gefunden. Der ist erste Sahne von Silverstone... und nen 140iger .. der paßt halt leider wegen den Platzverhältnissen nicht.
Bilder folgen (dauert noch ein wenig), weil ich hier noch die Gehäuselüfter auf Prolimatech Ultra Sleek Vortex ändern werde.
Donskar edit: ich war bei Prime95 und der kann was.. nicht im roten Bereich beim CoreTemp
Edit:
nach knapp ner Stunde Prime95 -> max. temp on Core 3: 89°
Ich hab hier stable under 80°C wenn alles auf 100% läuft.. auch bei 110 TDP (edit: 105 sorry)
Und einen besseren Lüfter mit den 20 mm hab ich leider nicht gefunden. Der ist erste Sahne von Silverstone... und nen 140iger .. der paßt halt leider wegen den Platzverhältnissen nicht.
Bilder folgen (dauert noch ein wenig), weil ich hier noch die Gehäuselüfter auf Prolimatech Ultra Sleek Vortex ändern werde.
Donskar edit: ich war bei Prime95 und der kann was.. nicht im roten Bereich beim CoreTemp
Edit:
nach knapp ner Stunde Prime95 -> max. temp on Core 3: 89°
