Leadtek WinFast 2000 XP

[Samsa]

Hallo zusammen.
Da ich es einfach nicht schaffe, den Laptop über Svideo mit dem Tv zu verbinden, hab ich n bisschen in meinem Schrank gekramt und noch ne "alte" Leadtek WinFast 2000 XP Tv Karte gefunden.
Jetzt weiß ich nur nicht, ob ich diese nur nutzen kann um Tv am Pc zu gucken
oder auch was rauschschicken kann
Also Pc zum Fernseher.

Hier mal das Datenblatt der Karte:

Schnittstellentyp: 32-bit PCI 2.1 bus mastering
Analoges Videoformat: MPEG-1/MPEG-2/MPEG-4/WMV/VCD/DVD video und MP3/WMA
Ein/Ausgänge: 1 RF TV source reception
TV-Tuner: NTSC, PAL I/DK, PAL BG/DK, PAL M/N, SECAM BG for respective model
Radio-Tuner: N/A
Soundausgabe: mono
Unterstützte Betriebssysteme: WDM drivers for Windows 98SE/ME/2000/XP
Beiliegende Software: WinFastDVD, WinFast TV drivers/utilities CD-ROM
Zubehör: 1 audio cable, 1 IR Sensor Plug, Remote Controller & batteries, User's manual
Besonderheiten: Time-Shifting Funktion, Bild in Bild Funktion
Bauart: Einsteckkarte
Steckplatz: PCI
Artikelart: Video-Aufzeichnungskarte
Videoformat: NTSC, PAL-B/G, PAL-N, PAL-M, PAL-I, PAL-K, PAL-D, SECAM B/G
Signaleingang: S-Video, Composite Video
Videoformate: MPEG-1, MPEG-2, MPEG-4
Audioeingang: ja
Besonderheiten: TV Tuner, Bild-in-Bild-fähig
Anschlüsse: 1x Fernsehantenne - Eingang
1x Audio - LineOut
1x Display / Video - S-Video-Eingang - Mini-DIN 4-polig
1x Display / Video - Composite-Video-Eingang - Cinch
1x Fernsteuerung - Infrarot Klinke 3,5mm
für Steckplatz: 1x PCI
Zubehör: Fernbedienung
enthaltene Kabel: 1x Audiokabel
enthaltene Software: Leadtek WinFastDVD
unterstützte Betriebssysteme: MS Windows 98SE/2000/ME/XP
Systemanforderungen: Soundkarte, CD-ROM, Grafikkarte, PCI-Steckplatz
benötigtes Hardwareminimum: Windows 98SE/2000/ME/XP - Pentium II - 300MHz - RAM 64MB

Da die Karte über einen Composite Video Eingang (Chinch) verfügt, sollte es doch eigentlich möglich sein, diesen auch als ausgang zum Tv zu nutzen, oder vertuh ich mich da?

Jetzt aber bitte nicht so sachen wie "Eingang heißt nur Eingang" oder so

Wäre nett, wenn jemand helfen könnte.

Mfg McHurtz



[streuner32]

also Signale kannst Du auf jeden Fall über S-Video aufzeichnen
nur eine S-Video- bzw. Chinch-Ausgang für das Videosignal besitzt diese Karte nicht
da musst Du dann auf den TV-Ausgang der Grafka zurückgreifen

ich hab bis vor einiger Zeit mit genau der Karte gearbeitet, aber die wurde dann durch eine DVB-C ersetzt
kann aber an der Karte nichts aussetzen

lad Dir aber die aktuellen Treiber runter, die von der Treiber-CD sind sch....

http://www.leadtek.nl/nts/uk/index.php?pageid=2&dl_id=67



[Samsa]

Hi

Erstmal danke für die Antwort

Das Problem das ich habe ist, dass ich über den Svideo ausgang der GraKa
(Beim Laptop Ati Radeon 9600 Mobility) einfach kein Bild auf den Fernseher kriege.
Die Karte findet den Fernseher einfach nicht.
Deswegen kam ich auf die Idee mit der TV Karte, ob ich so das Bild auf den TV kriege.
Aber das hat sich wohl auch erledigt
(Die GraKa im Normalen Pc ist ne alte Radeon 9500 mit Svideo Ausgang und bei der ist es das selbe.)

Mfg McHurtz



[streuner32]

eigentlich sollte es bei ATI-Grafkas kein Problem sein, das Bild auf den TV zu bekommen
lad Dir auch hier mal die neuesten Treiber und "Catalyst" nennt sich das wohl, runter
schliess den TV vor´m hochfahren des Rechners an, dann sollte er ihn eigentlich erkennen
leider kann ich Dir keine genauen Anweisungen zu ATI-Grafkas geben, weil ich nur nVidia-Grafkas nutze, weil dort die Anpassung an den TV viel ausgereifter ist, was die Vollbild-Funktionen und Grössenanpassung angeht

aber gut, an ATI und nVidia scheiden sich die Geister

funktionieren muss es aber auf jeden Fall



[Samsa]

Ich hab echt schon alles durchprobiert, neue Treiber, alte Treiber
Der Fernseher wird einfach nicht erkannt.
Sowas bringt mich irgendwie zum verzweifeln
Ich hab aber schon fast das gefühl, das der Fernseher zicken macht und an dem Teil was nicht stimmt.

Mfg McHurtz



[streuner32]

Möglichkeiten gibts da viele
falsche Kabel, Scartbuchse def, und, und, und

das abgebildete Kabel wäre genau richtig, und wenn´s mit dem nicht geht, ist mit dem TV was net i.O.
geht denn an der Scartbuchse vom TV der Videorecorder, DVD-Player etc.



[Eagle-PsyX-]

Hi
Die Karte findet den Fernseher einfach nicht.
(Die GraKa im Normalen Pc ist ne alte Radeon 9500 mit Svideo Ausgang und bei der ist es das selbe.)

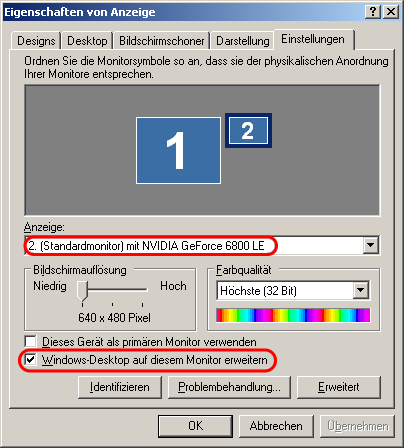

Hi, hm ich hab zwar keine ATI Karte, aber hab meine nVidia am TV angeschloßen, und in wie fern "erkennt" ? Ich hab noch niemals eine Meldung bekommen das TV angeschloßen ist, zwar kann ich das sehen "Anzeige" (Systemsteuerung) und dann bei "Einstellungen".

Zwar ist es kein "Standartmonitor", aber funktioniert. Und du MUSST "Windows-Desktop auf diesen Monitor erweitern" einhacken damit irgendein bild bei mir an der Glotze zu sehn ist. (Bei mir jedenfalls) -Windows XP Service Pack 1

mit freundlichen Grüßen
Eagle™ -PsyX-



[Samsa]

Hi

Ich hab mal ein paar Bilder vom Laptop Screen und der Verkabelung gemacht
(Siehe anhang)

Bild 1: Das sind die eigenschaften von Monitor 1, der Fernseher wird nicht erkannt

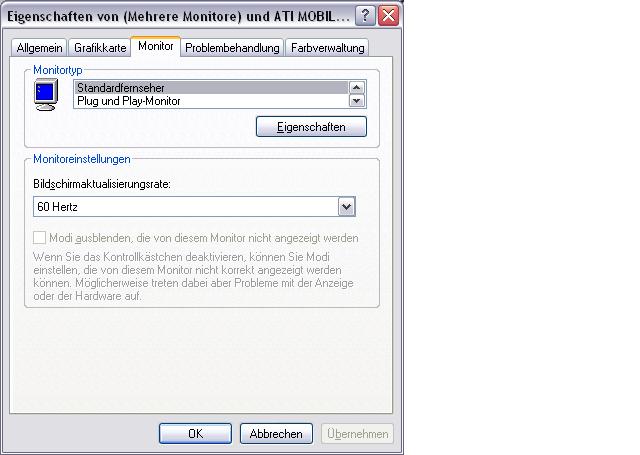

Bild 2: Eigenschaften des 2. Monitors (Fernseher)

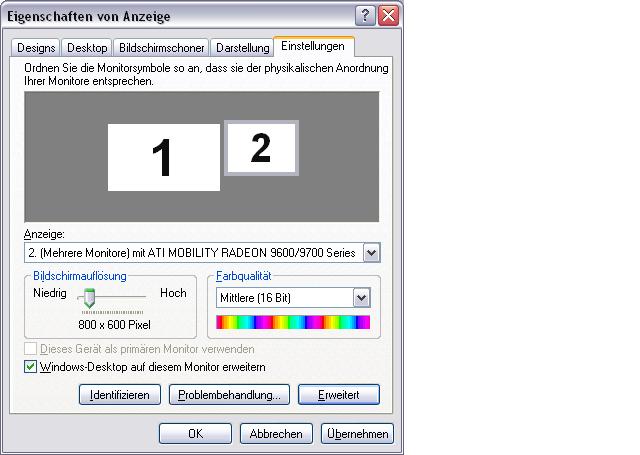

Bild 3: Die Eigenschaften der Anzeige (Auf diesen Einstellungen basieren Bild 1 und 2)

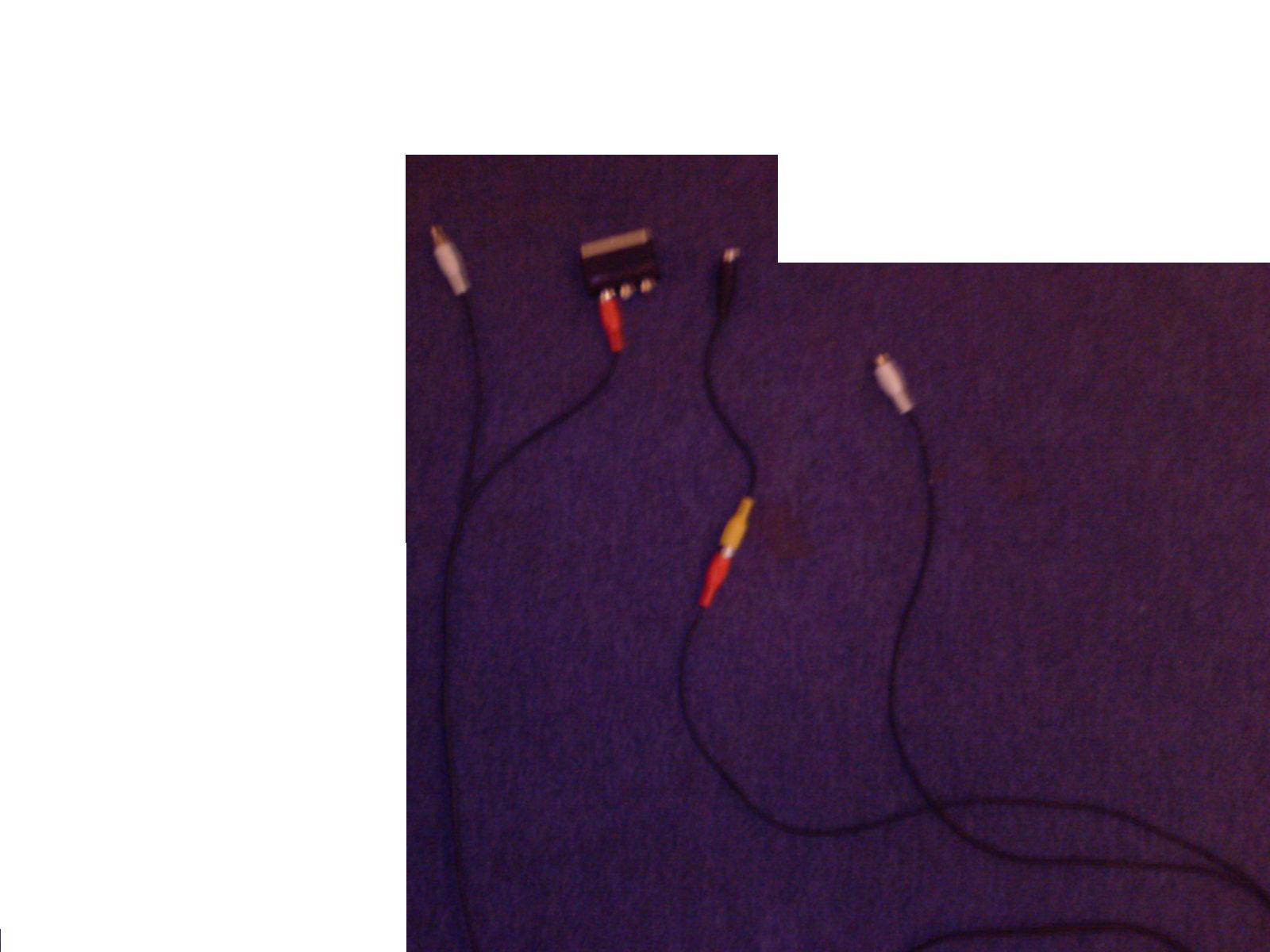

Bild 4: Die Verkabelung: Rot steck im Videoeingang des Scart Adapters, dieser geht weiter zum verbindungsstück zwischen Chinch und SVideo Kabel.

Ich muss mich für die schlechte Bildqualität und das zurecht geschnippsel entschuldigen zur verfügung waren auf die schnelle nur n Handy und Paint
Weiß ist nicht angeschlossen.

Er findet den Fernseher auch nicht, wenn der Laptop mit angeschlossenem Kabel bootet.


Mfg McHurtz

Edit: Habs grad erst gelesen, Dvd Player, Video Recoarder usw. funktionieren ohne Probleme



[streuner32]

also ist der Scart-Eingang am TV i.O.

dann seh ich nur zwei Möglichkeiten

a) der PC stört sich an den Adapter S-Video auf Chinch, was ich aber für unwahrscheinlich halte
b) sehr wahrscheinlich - der Adapter von Chinch auf Scart ist in der falschen Richtung belegt (von Scart auf Chinch)
meistens steht dann auch "OUT" auf den Adapter
besser wäre hier ein umschaltbarer Adapter oder so ein fertiges Kabel, was in einem meiner letzten Beiträge abgebildet war

öffne mal den Adapter, wenn das geht

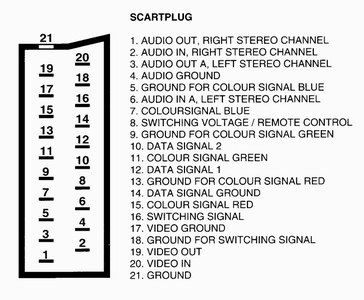

sind dort die Píns 1,4,3,17 und 19 belegt, ist es der falsche Adapter
die richtige Belegung wäre 2,4,6,17 und 20

mit ein bissl Geschick und nem ganz dünnen Schraubendrehen lassen sich die Pins auch umsetzen
