Projekt Led Kippschalter an festplatte

[meridol]

Hallo zusammen,

hat einer vielleicht eine Idee wie ich die 2 Groundkabeln der 5 V und 12V Leitungen mit dem 2polige EIN/EIN Schalter verbinde , damit auch die Leds des schalters leuchten ?
Der Schalter ist für eine 3. HDD.
Habe hier auch schon 2 Threads zu diesem Thema gefunden , jedoch immer nur mit einpoligen Schaltern.
Im anhang ist eine Grafik wie der schalter schonmal funktioniert, nur die Leds leuten eben nicht, und die 3 bzw. 2 Ground anschlüsse und 4 Kabelenden verwirren mich jetzt doch etwas.
Und das ist der Schalter:
http://www.conrad.de/ce/de/product/...3-A-M21-M2122TCFW01-2-x-EinEin-rastendrastend

Danke schonmal für eure Hilfe

Grüße
Philipp



[Eisbaer5000]

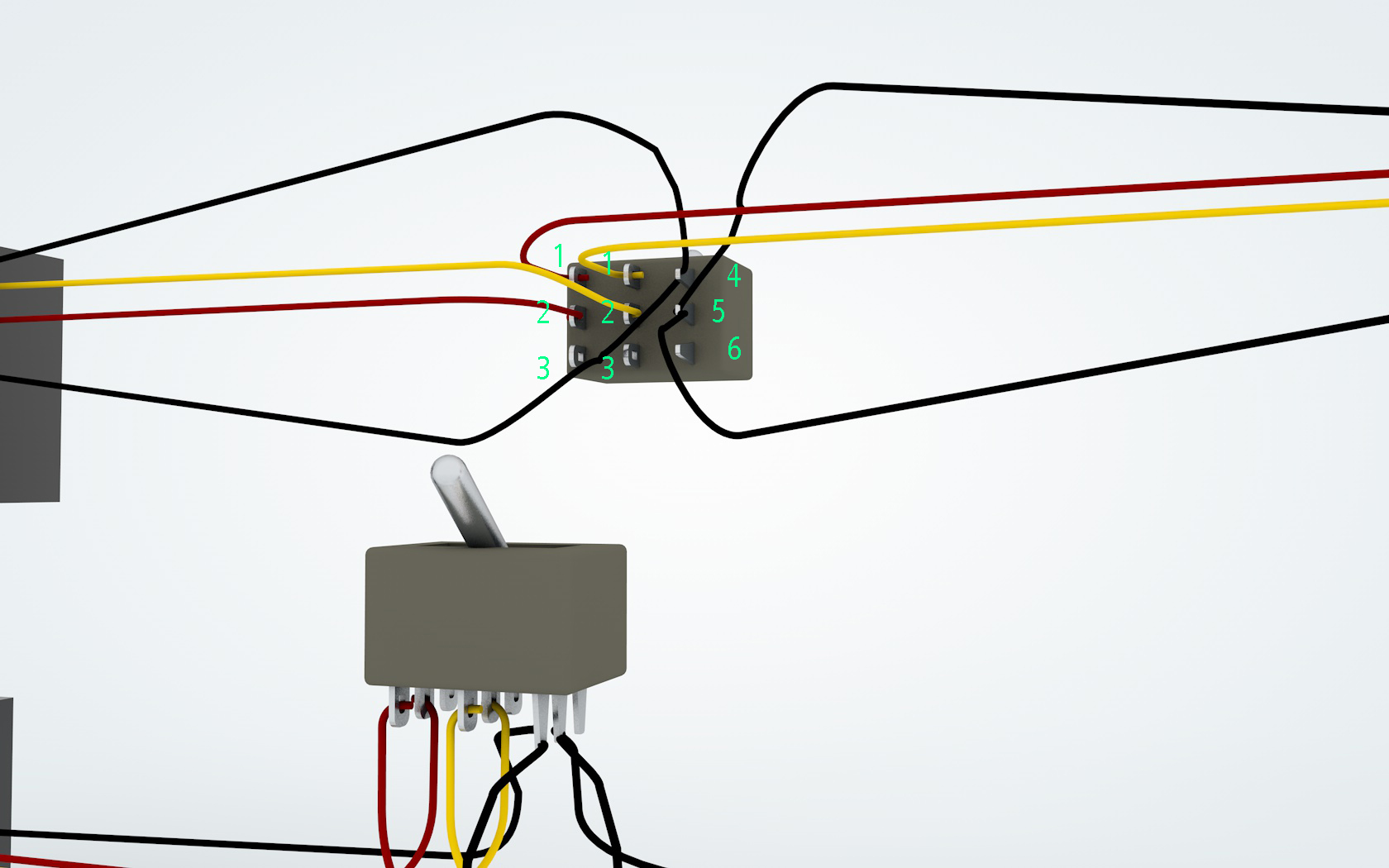

lt deinem Schalter sind die Belegungen:

2... Stromeingang (Anspeisung)
1 + 3 ... Ausgang (schaltbar je Hebelstellung)

4... Led +
5... Led -



[meridol]

Hi,

danke schonmal für deine Antwort.

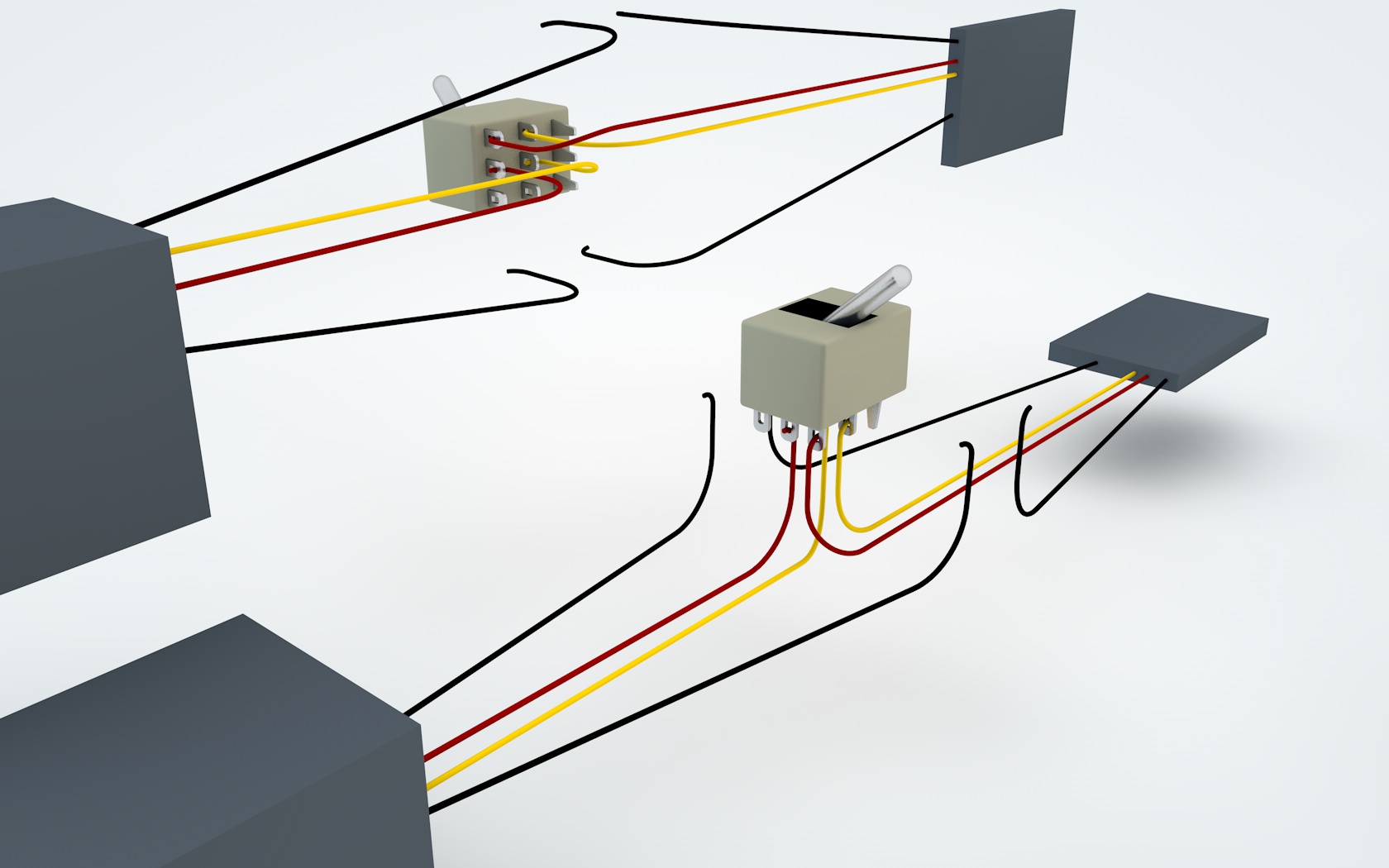

Wenn ich es richtig verstanden habe, würde ich es so wie auf der angehängten Zeichnung verlöten.
- Oder doch genau andersherum ?
(Links ist das Netzteil, rechts gehts zur Festplatte)


Danke und Grüße



[meridol]

So, habs jetzt einfach mal riskiert und angefangen zu verkabeln. Jedoch vorerst nur einpolig mit nem Lüfter dran..
Habs dann irgendwie instinktiv genau andersherum wie auf meinem letzten rendering verbunden , da es mir doch iwie loger erschien.
Und siehe da hat geklappt..

Kabel rechts angeschlossen - LED leuchtet gelb
Kabel links angeschlossen - LED leuchtet rot

Nur wie se grün leuchten soll hab ich leider keinen blassen schimmer -- nachdem ich dann bei übermütigen rumlöten doch noch nen Kurzen hinbekommen habe begnüg ich mich doch lieber mit rot und gelb .

Es sei denn einer hat noch ne Idee wie ich grün da rauskitzel...(nur intressehalber)

Grüße



[_n1_]

Ich hab dieses Teil verbaut http://geizhals.de/lian-li-bz-h06b-schwarz-a549600.html, kostet zwar ein bissl was aber du musst nicht so viel basteln.



[meridol]

Ja das und ein etwas günstigeres Teil hab ich auch schon überlegt, jedoch wollt ich basteln.

Nur leider funktionieren die LEDs mit den Festplatten nicht.... nur mit gehäuselüftern dran- wie oben beschrieben..
