LED-Pinbelegung

[D_Ano]

Hi,
ich hoffe mal ich bin hier im richtigem Bereich.

Folgendes Problem:

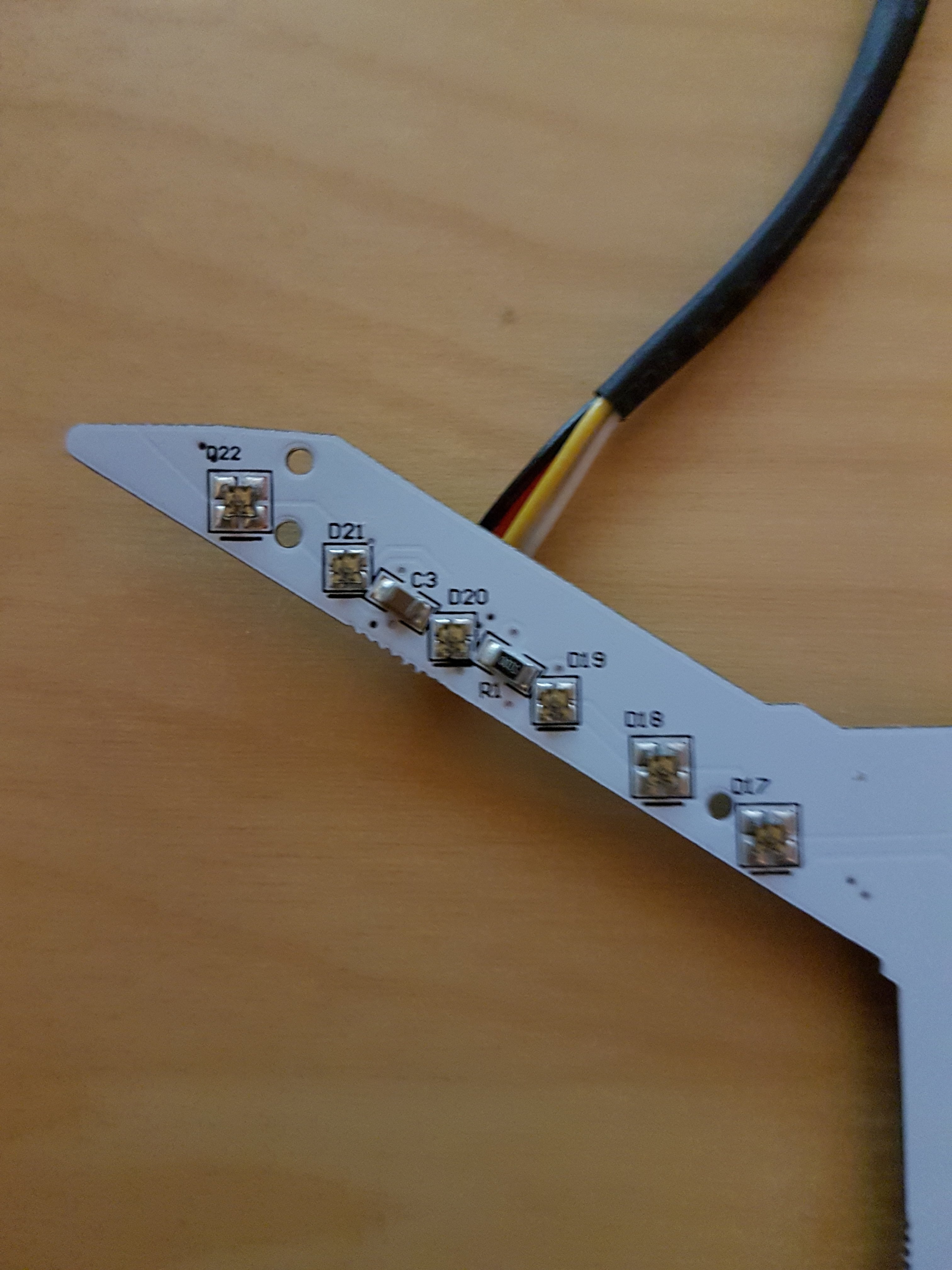

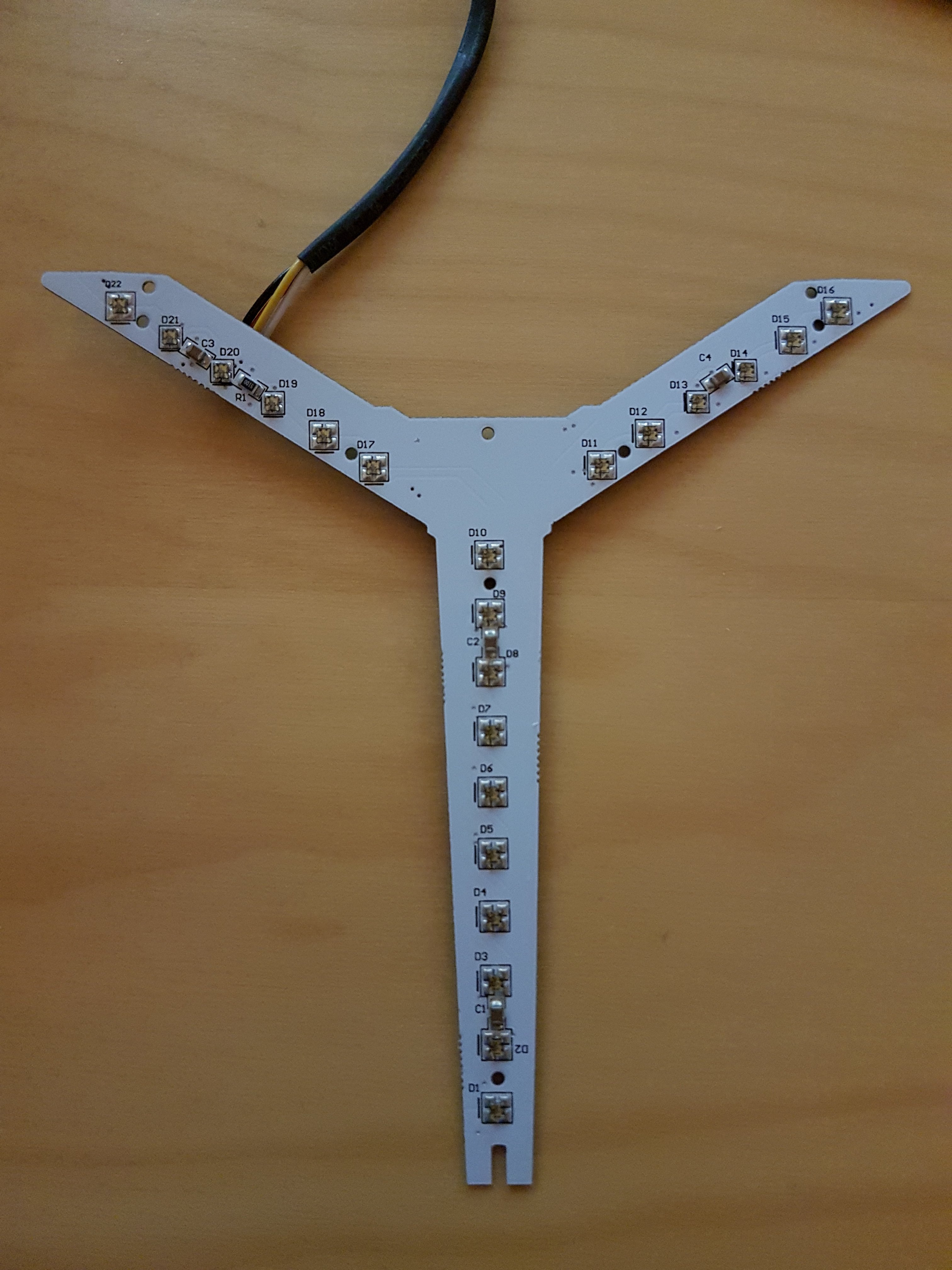

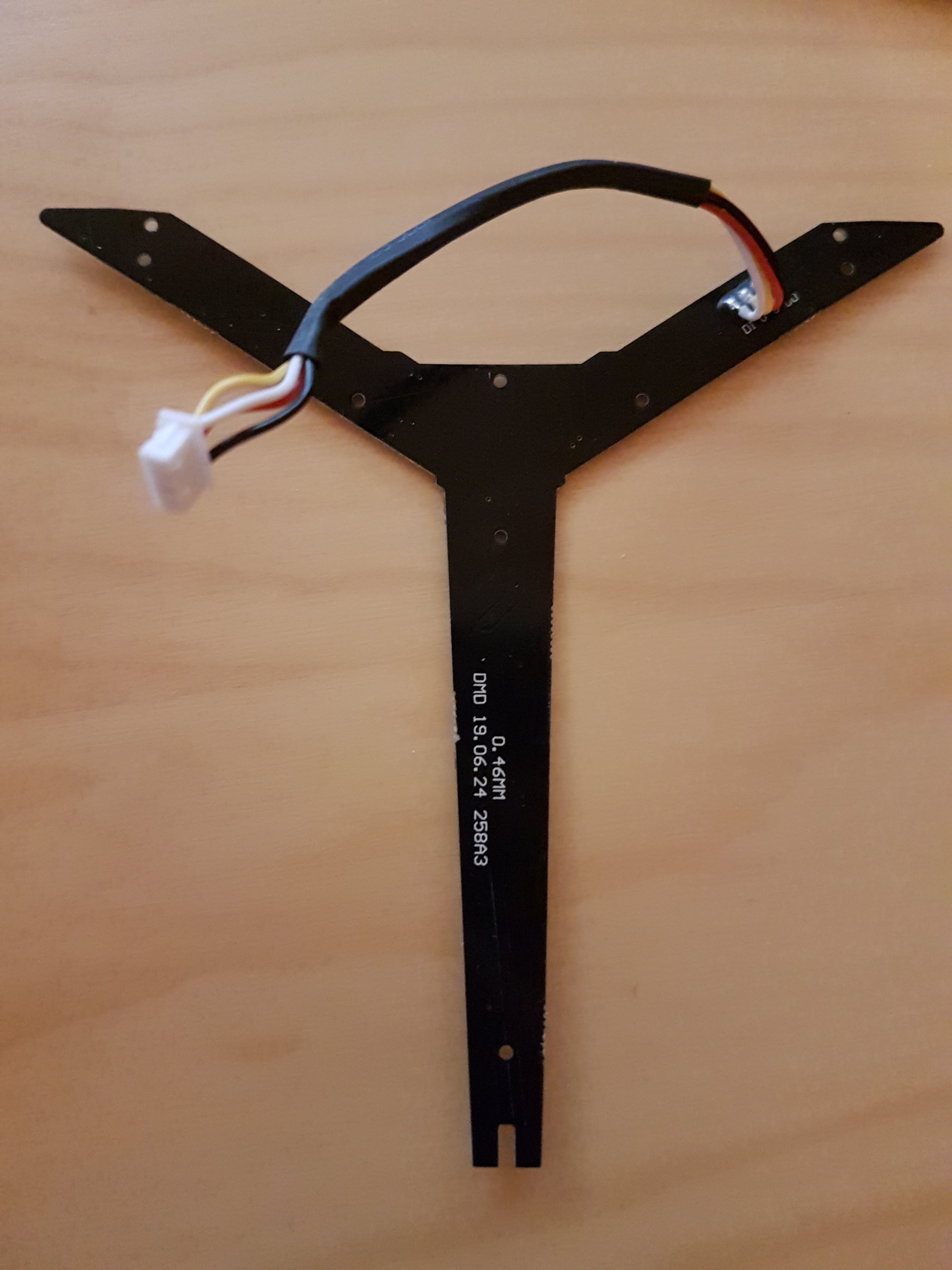

Ich habe ein Element mit LED-Beleuchtung (siehe Bilder), jedoch kenne ich die Pinbelegung nicht.
Bei meiner Internet-recherche ist nicht wirklich was bei rausgekommen, daher wäre meine Frage,
wie ich herausfinden kann, welcher Pin was bewirkt.

Fakten:

• Farbverläufe möglich
• Nicht dimmbar (soweit mir bekannt)

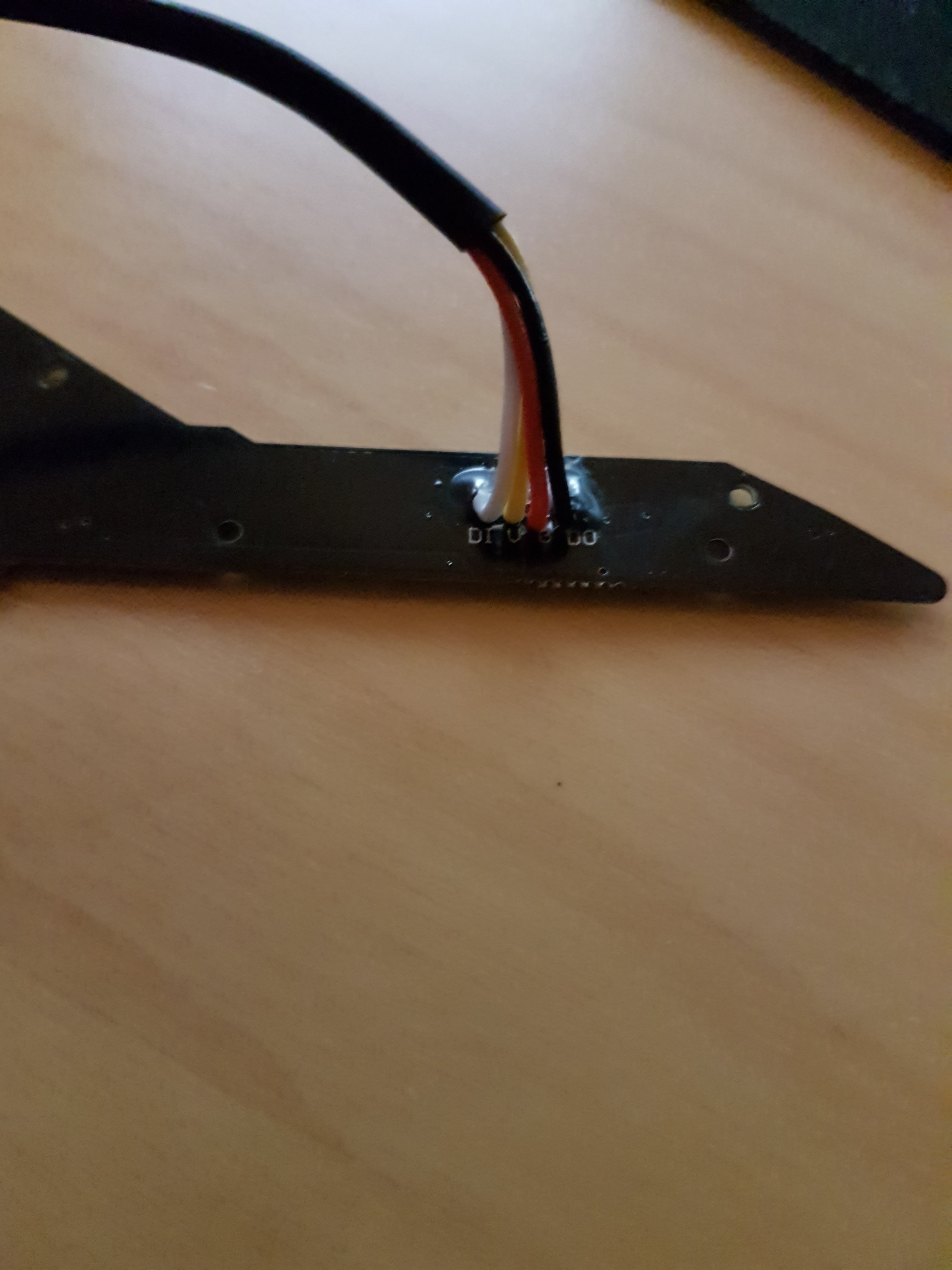

• Die Pins sind auf der Rückseite folgendermaßen bezeichnet:

Weiss	Gelb	Rot	Schwarz
D1	V	G	D0

Ich bedanke mich schonmal für die Antworten,
Lg D_Ano



[mugam]

Das heisst nicht D1, sondern DI und DO, was für Data In und Data Out steht ….

G=Ground
V=Spannung

https://starthardware.org/viele-leds-mit-arduino-steuern-ws2812/



[Torry_PB]

Das ganze geht in Richtung WS2812 Leds.
Man braucht halt ein Steuergerät dazu, bzw. man kann mit kleinen Mikrocontrollern wie z.B. Arduino so etwas sehr leicht steuern. Gibt fertige Bibliotheken dazu.



[D_Ano]

Danke @mugam und @Torry_PB 😊



[Qualla]

Du kannst das Teil auch über ARGB-fähige Mainboards steuern. Woher hast du das, wenn ich fragen darf?



[D_Ano]

@Qualla Nunja, das ist die LED-Beleuchtung aus einer Palit RTX 2080 Super WGRP...

Da das Plastik der Verkleidung gebrochen ist habe ich das LED Element einfach mal ausgebaut 😅
