Leinwandsteuerung "umbauen" für 12v Trigger

[Haenger]

Ich habe schon ein bisschen SPS programmiert ansonsten nichts Steuerungstechnisch

Ich denke die Schaltung mit den wiederständen ist einfacher für mich .
Ich gehe davon aus dass ich ein Adapter/gerät zum programmieren bräuchte und da ich das wahrscheinlich nie mehr machen werde zu teuer
Aber aus Interesse kannst du es mir kurz erklären, wäre zumindest interessant



[florian.]

du bräuchtest sowas:
http://www.jb-electronics.de/html/elektronik/digital/d_artikel04.htm

und natürlich ein paar stunden einarbeitungszeit



[Haenger]

Jup, wie ich gedacht habe lohnt es sich für das eine mal nicht
Ich werde es mit der Schaltung versuchen die du mir genannt hast

edit:
nun sehe ich 1000000000 verschienene wiederstände
Kannst du mir dabei noch helfen die beiden richtigen rauszusuchen ?:9



[florian.]

???? was willst du ^^



[Haenger]

Ich will die Widerstände und Kondensatoren die ich benötige, um die Verzögerte Schaltung zu bauen



[florian.]

die sind alle Gleich, nutz das Standard zeugs.
2x 10k
2x 1k
2x 1000µF 10V



[miac]

@florian.
Warum soll sich der TE für eine Einmalanwendung um Wert 5€ ein ganzes Entwicklung- oder Programmierumfeld zulegen?

@TE
Du willst offenbar die beiden Schalter vom Beamer aus betätigen. Dazu muß du die beiden jetzigen Schalter einfach nur überbrücken.
Das soll offenbar mit dem Ein- und Ausschaltimpuls des Beamers passieren.

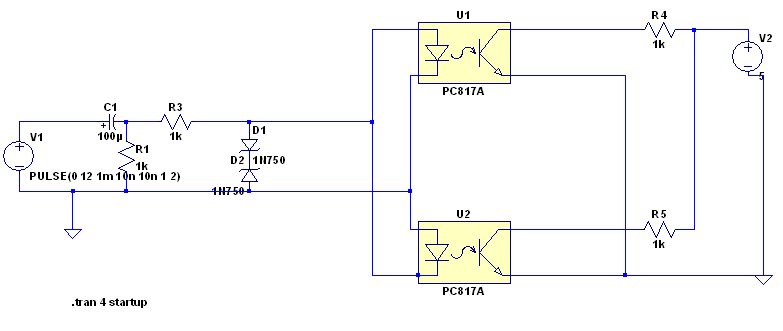

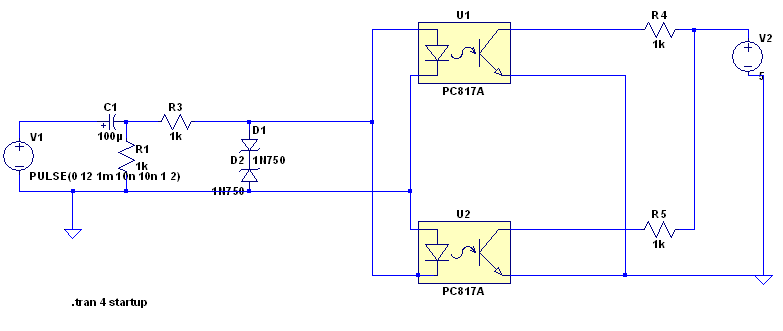

Habe mal eine Schaltung simuliert, mit der Du etwa einen 100 ms Impuls bekommt:


V1 ist dabei dein Beamer Ausgang, V2 deine geschätzte Spannung an deiner Steuerung. Statt der Widerstände und der Spannungsquelle müßte man parallel zu den Optokopplerausgängen nur die Schalter setzen.
