Leitung an Cat 7 Stecker anschließen

julia1234

Cadet 3rd Year
Registriert
Dez. 2015
Beiträge
61
Guten Morgen,

ich habe folgendes Problem:

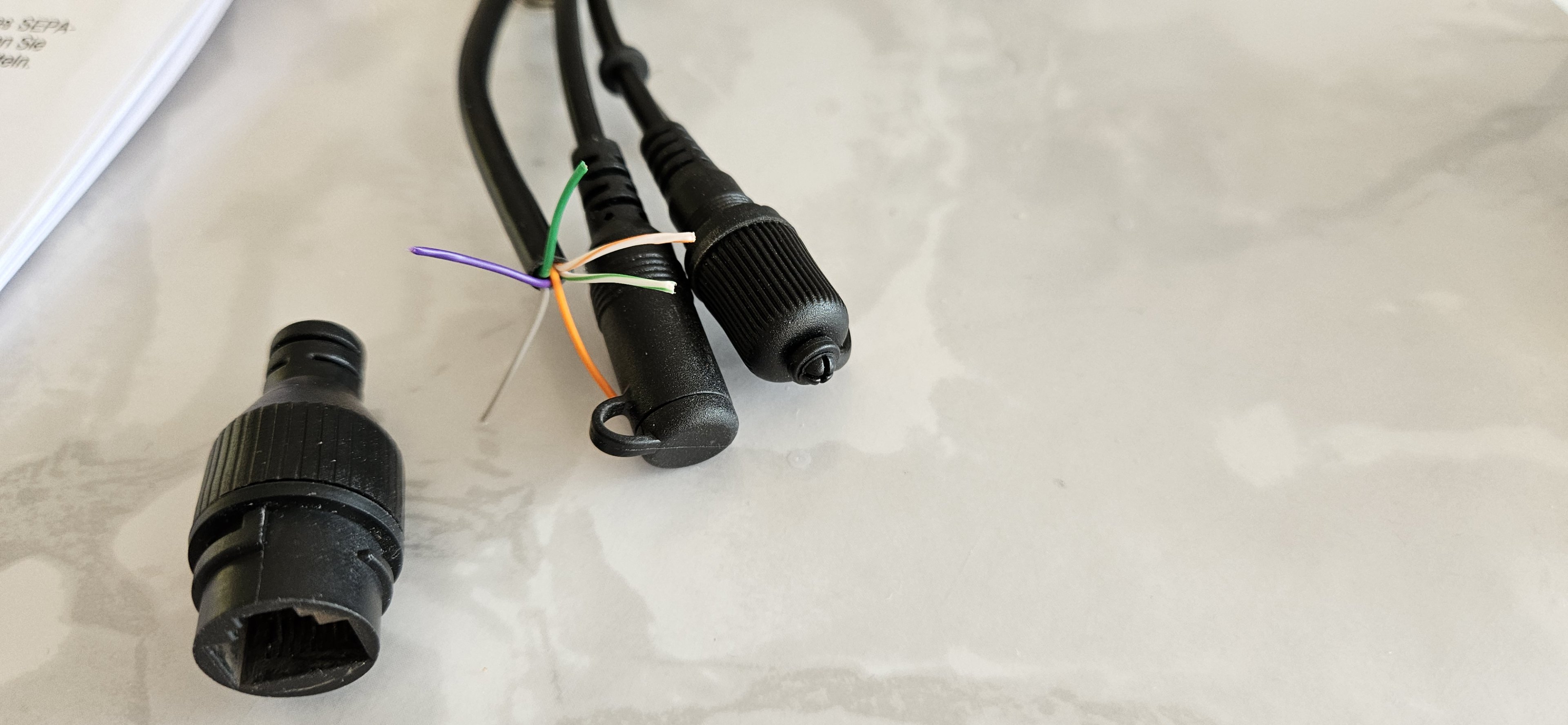

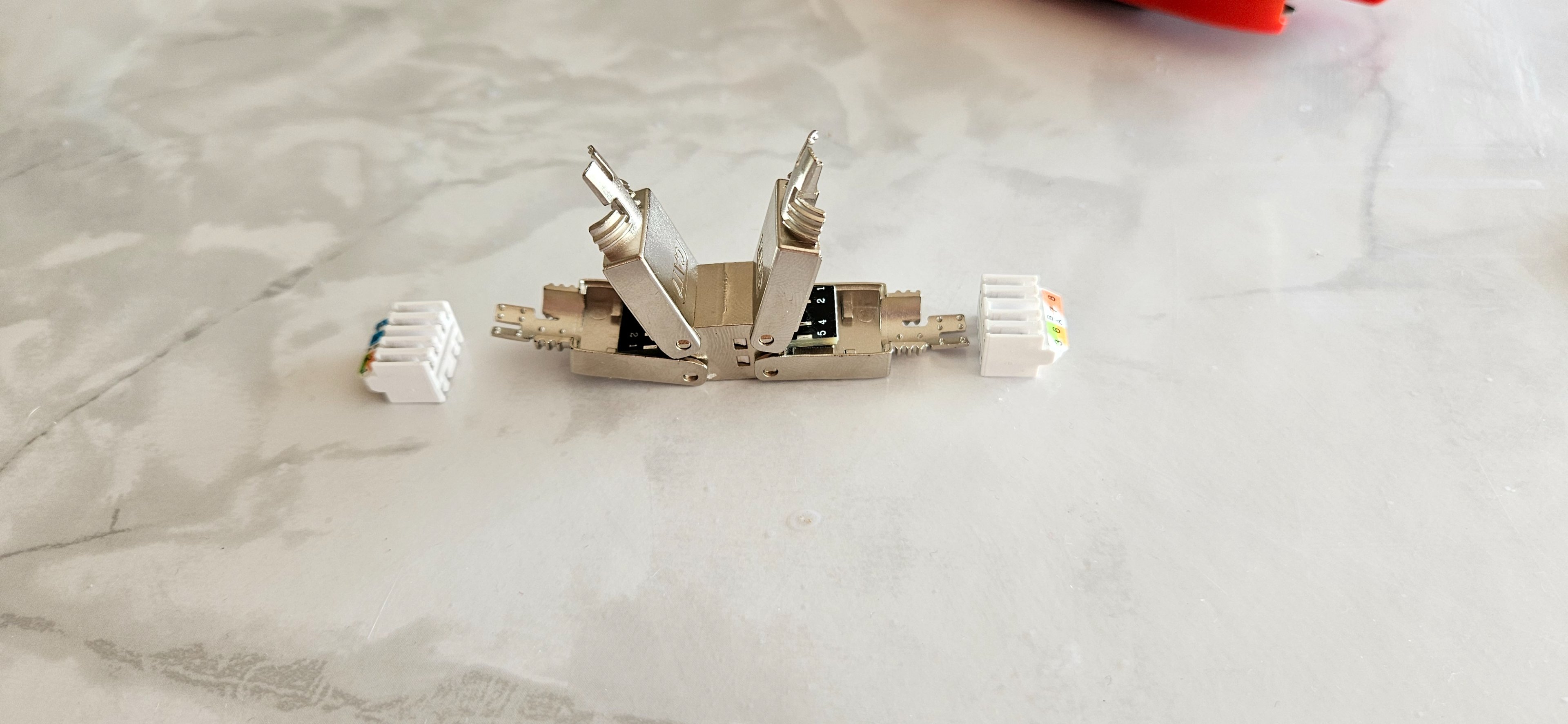

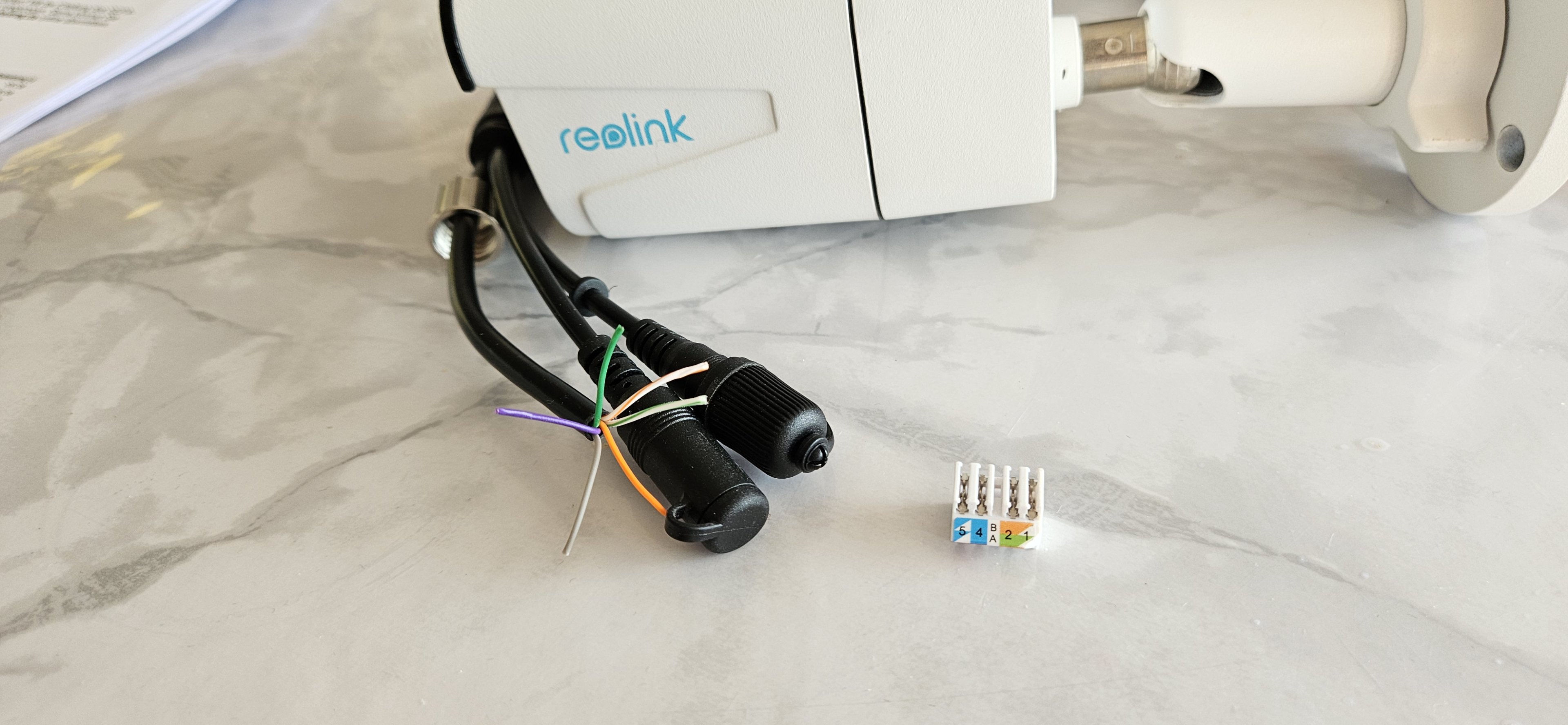

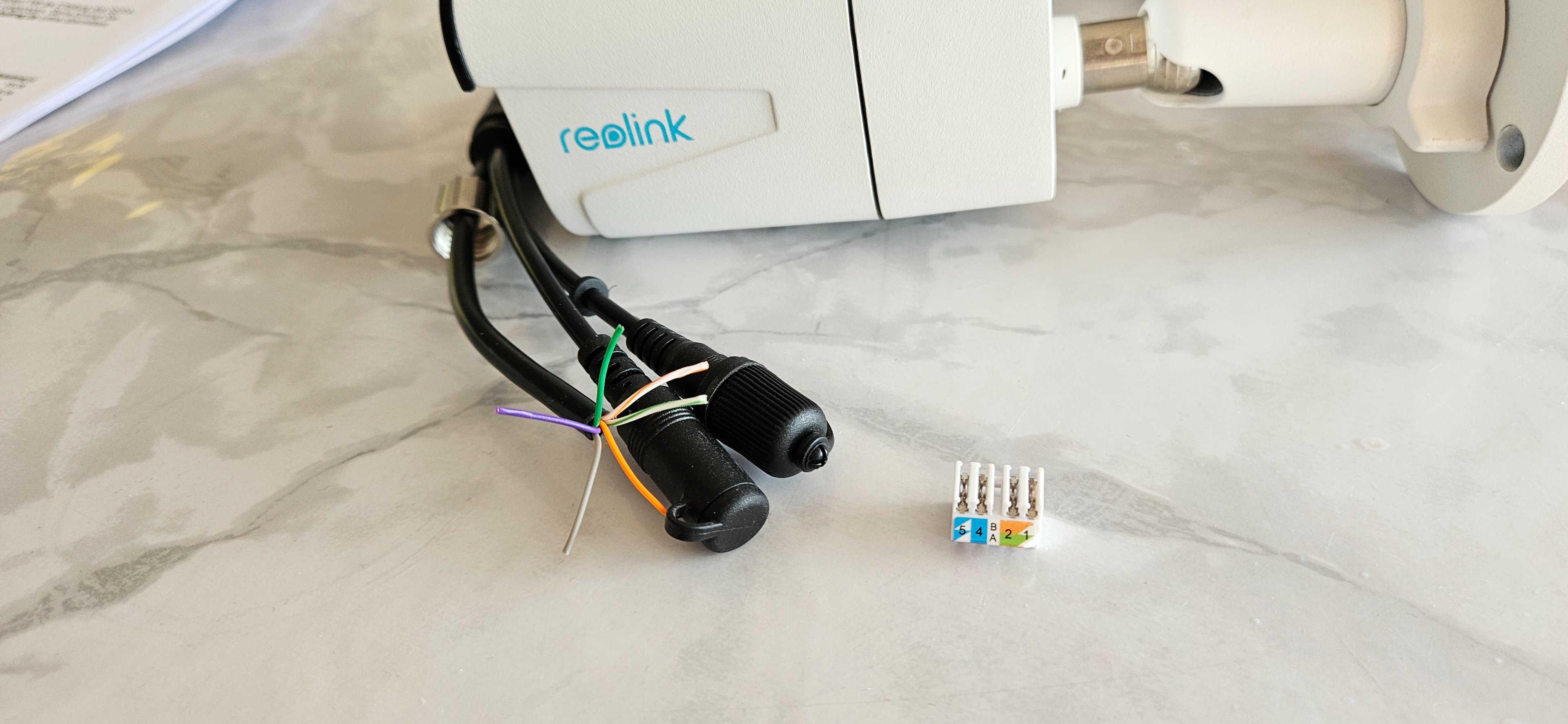

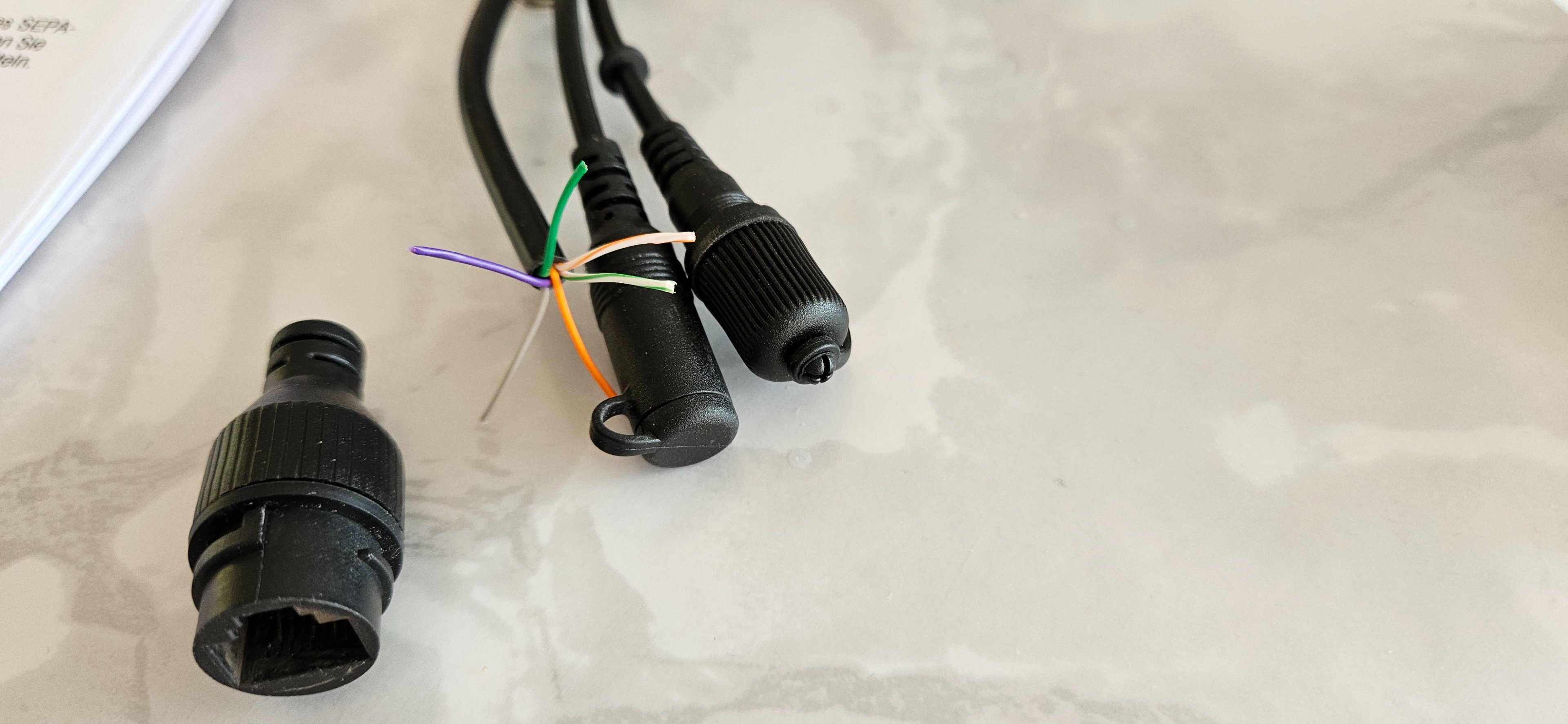

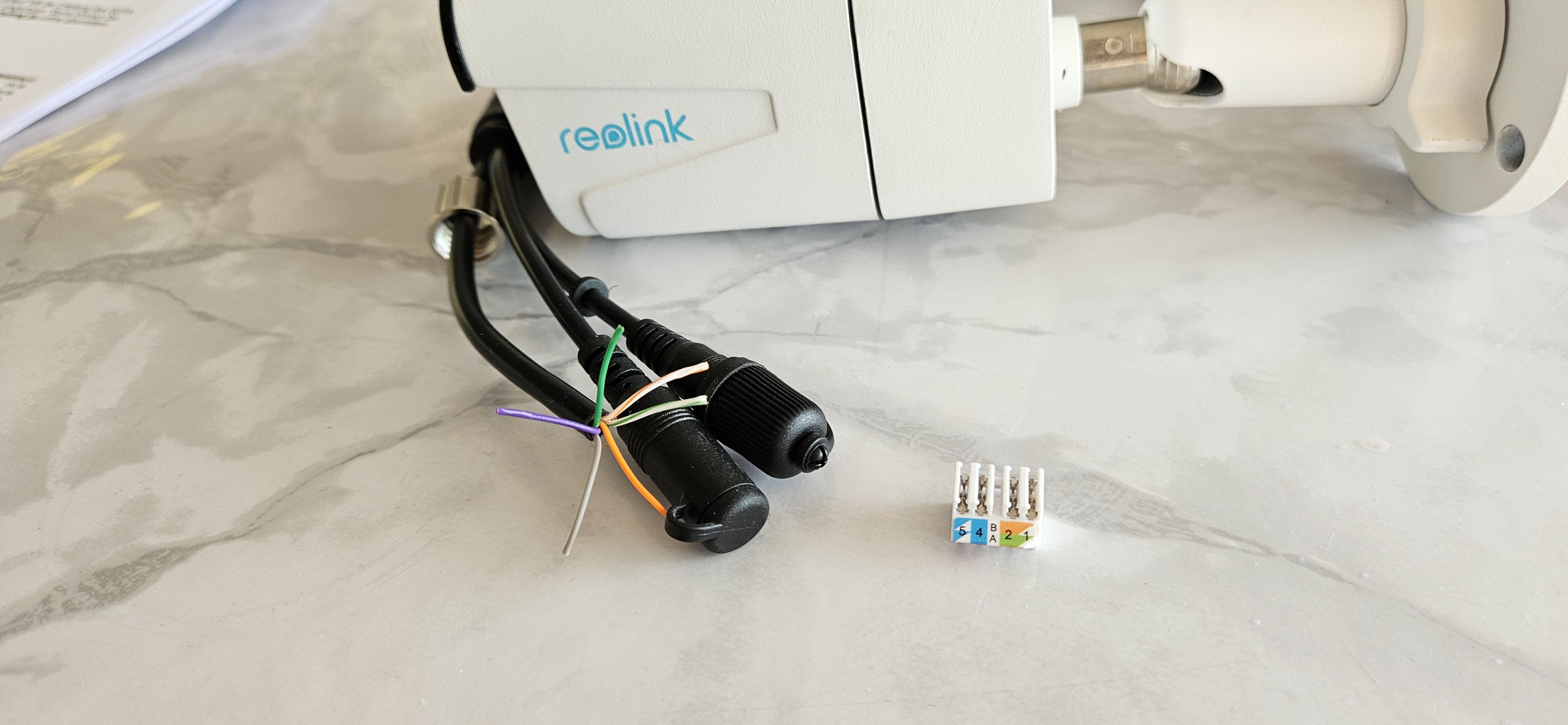

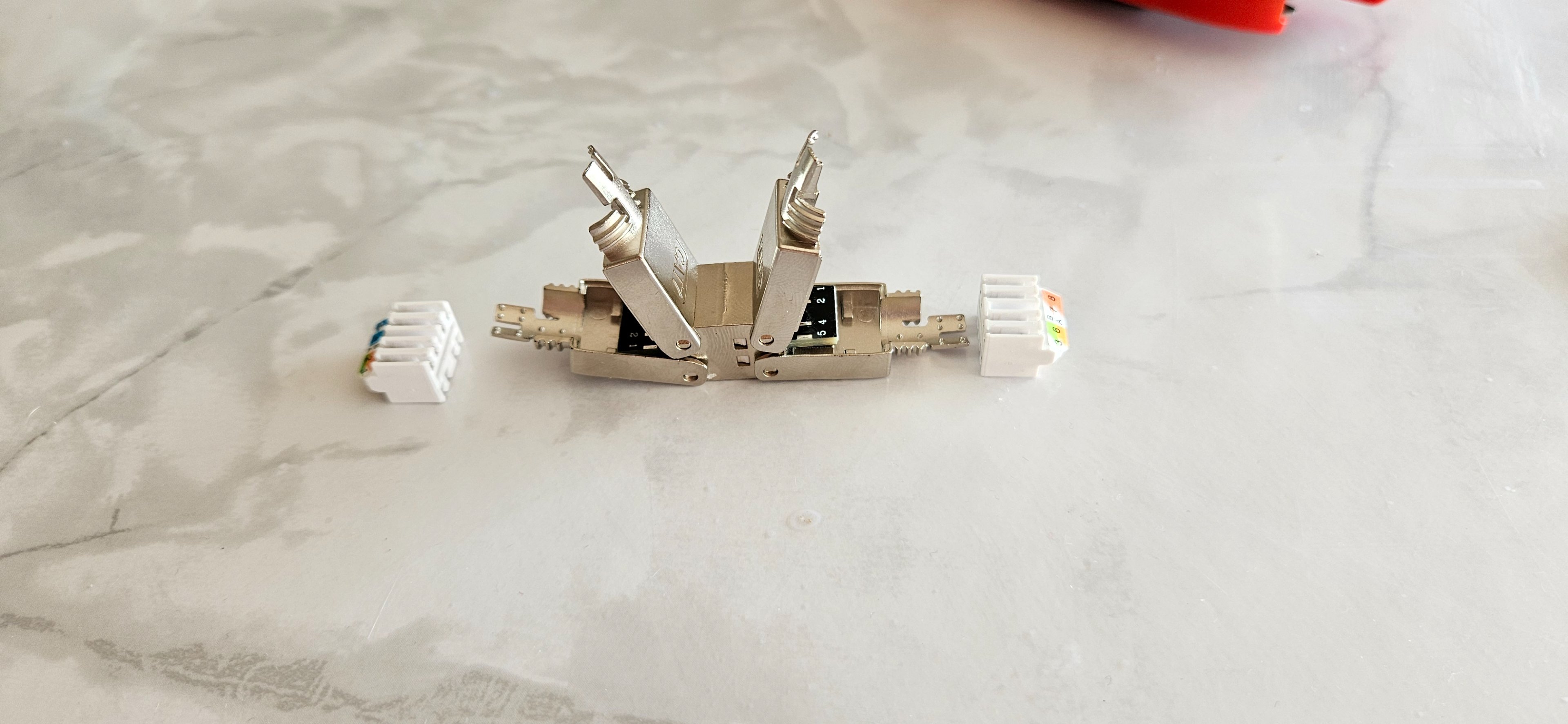

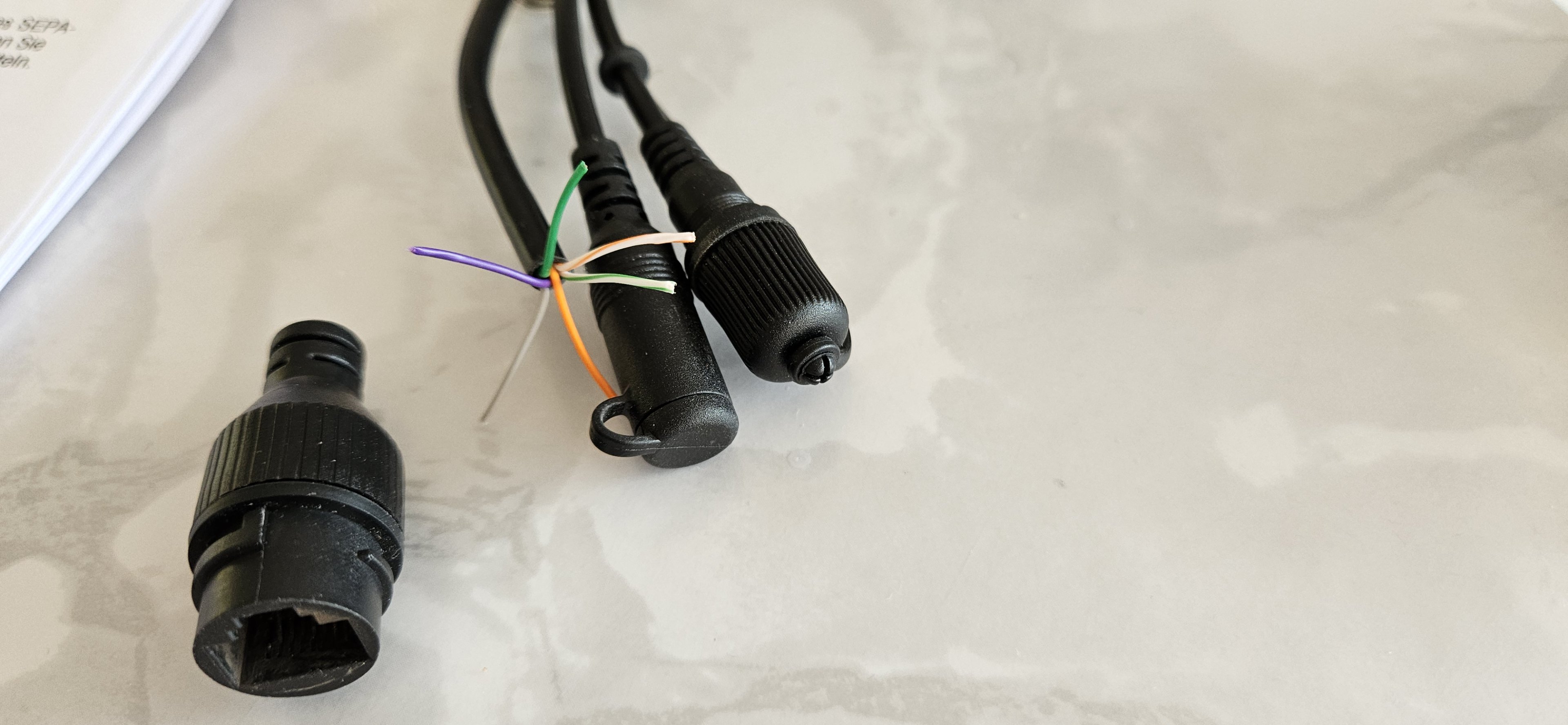

Da eine Reolink-Kamera draußen nicht vor Wasser geschützt war, ist der Stecker nass geworden. Dadurch haben die Kontakte im Stecker Rost angesetzt und sind beschädigt worden. Ich habe den Stecker von der Kamera abgeschnitten, um die Leitung der Kamera mit einem Verbinder (siehe Foto) an ein normales Cat-7-Ethernet-Kabel anzuschließen. Leider hat die Kameraleitung nicht die gleichen Farben und auch nicht die gleiche Anzahl an Adern wie ein Cat-Kabel.

Meine Frage ist nun: Mit welchen Farben sollte ich die Adern der Kamera mit den Adern des Ethernet-Cat-7-Kabels verbinden? Kann mir da jemand weiterhelfen?

Vielen Dank.

Liebe Grüße
Julia


Anhänge

  • 1000064973.jpg
    681,3 KB · Aufrufe: 238
  • 1000064975.jpg
    673,9 KB · Aufrufe: 147
  • 20240831_091037.jpg
    635,5 KB · Aufrufe: 134
  • 20240831_090655.jpg
    652 KB · Aufrufe: 148
  • 20240831_091353.jpg
    572,3 KB · Aufrufe: 149
Welche Kamera ist es denn genau?

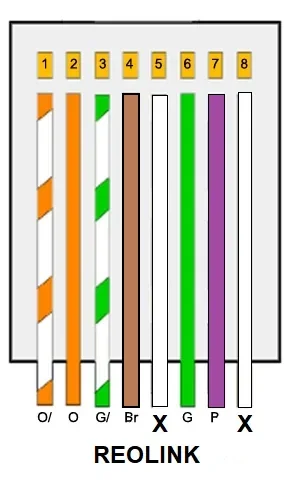

Lt Google:

  • Gefällt mir
Reaktionen: Tornhoof, S.W.R. und redjack1000
Danke.
Ist das Model B800 von reolink.
Ergänzung ()

Auf deinen Bild ist eine Ader braun. Bei mir gibt es kein braun sondern grau. Denke aber das der braun dann grau ist oder?

Zuletzt bearbeitet:
Schon mal den angeschnittenen Stecker angesehen und im Zweifel durchgemessen?

  • Gefällt mir
Reaktionen: rezzler
Und hast du mal in den alten Stecker geschaut? Eigentlich ist das erkennbar

  • Gefällt mir
Reaktionen: kieleich
Solange der Hersteller keine Aderbelegung (für den Endkunden) dokumentiert hat kann man da letztendlich nur raten oder eventuell den alten Stecker durchmessen.

Der neue Stecker sieht aber auch nicht Wasserfest aus. Hat der eine IPXX Angabe?

Der neue Stecker ( Verbinder) wird nicht mehr außen sein, sondern in die Garage rein hinein geführt. Was meint ihr mit durchmessen?

multimeter dran halten und schauen welche Ader wohin geht) oder selbiges mit einem Kabeltester tun (oder einfach in den alten Stecker schauen)

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: hanse987 und ILoveShooter132
0815burner schrieb:
Solange der Hersteller keine Aderbelegung (für den Endkunden) dokumentiert hat kann man da letztendlich nur raten oder eventuell den alten Stecker durchmessen.
Gibts beim Hersteller:

https://support.reolink.com/hc/en-us/articles/900000605206-Introduction-to-Ethernet-Cable/

There are 6 pins in the RJ45 female connector of the Reolink IP cameras if you open this connector for a check. And 4 of them for data transmission and 2 of them for power.


If you need to connect them to a new RJ45 female connector, here is the order of the wires for your reference:


Orange & white to PIN 1;
Orange to PIN 2;
Green & White to PIN 3;
Grey to PIN 4 or 5;
Green to PIN 6;
Purple to PIN 7 or 8.

julia1234 schrieb:
Auf deinen Bild ist eine Ader braun. Bei mir gibt es kein braun sondern grau. Denke aber das der braun dann grau ist oder?
scheint so, lt. der Dokumentation von Reolink

  • Gefällt mir
Reaktionen: 0815burner
