m.2 NVME SSD Adapter in Betrieb nehmen? [Kurzschluss an Lötstelle?]

[K7Fan]

Und gerade 15 [Ground ] und 17 [PCIe Lane 2 Rx ] finde ich nicht so lustig.

Rx der SSD? Das macht der überhaupt nichts. Hat evtl. sogar noch ein Paar Koppelkondensatoren dahinter.
Wenn überhaupt bekommt der Transmitter auf dem Adapter ein Problem aber auch das ist unwahrscheinlich. Wieviel Lanes nutzt der denn überhaupt?

Nicht dass einfach nur eine ungenutzte einseitig auf Masse gelegt wurde....



[cartridge_case]

Sehr hochauflösende Bilder: http://www.ixever.com/product/nvme-...for-nvme-ssd-2242-2260-2280-mm-no-cable-need/

Den Chipsatz habe ich aber auch.

Ergänzung (12. Juli 2019)

Wieviel Lanes nutzt der denn überhaupt?

https://geizhals.de/kingston-a1000-sdd-480gb-sa1000m8-480g-a1796162.html?hloc=at&hloc=de

Zwei?

Ergänzung (12. Juli 2019)

Ach geil! Die A1000 hat ja sogar M-B-Key, also sind die Pins 13-19 gar nicht in Benutzung.



[K7Fan]

https://geizhals.de/kingston-a1000-sdd-480gb-sa1000m8-480g-a1796162.html?hloc=at&hloc=de

Zwei?

Das ist zwar die SSD aber der Controller im Adapter kann, laut diversen Reviews, auch nur zwei.
Lane 2 ist also ungenutzt und die Brücke dort sollte völlig egal sein.



[devebero]

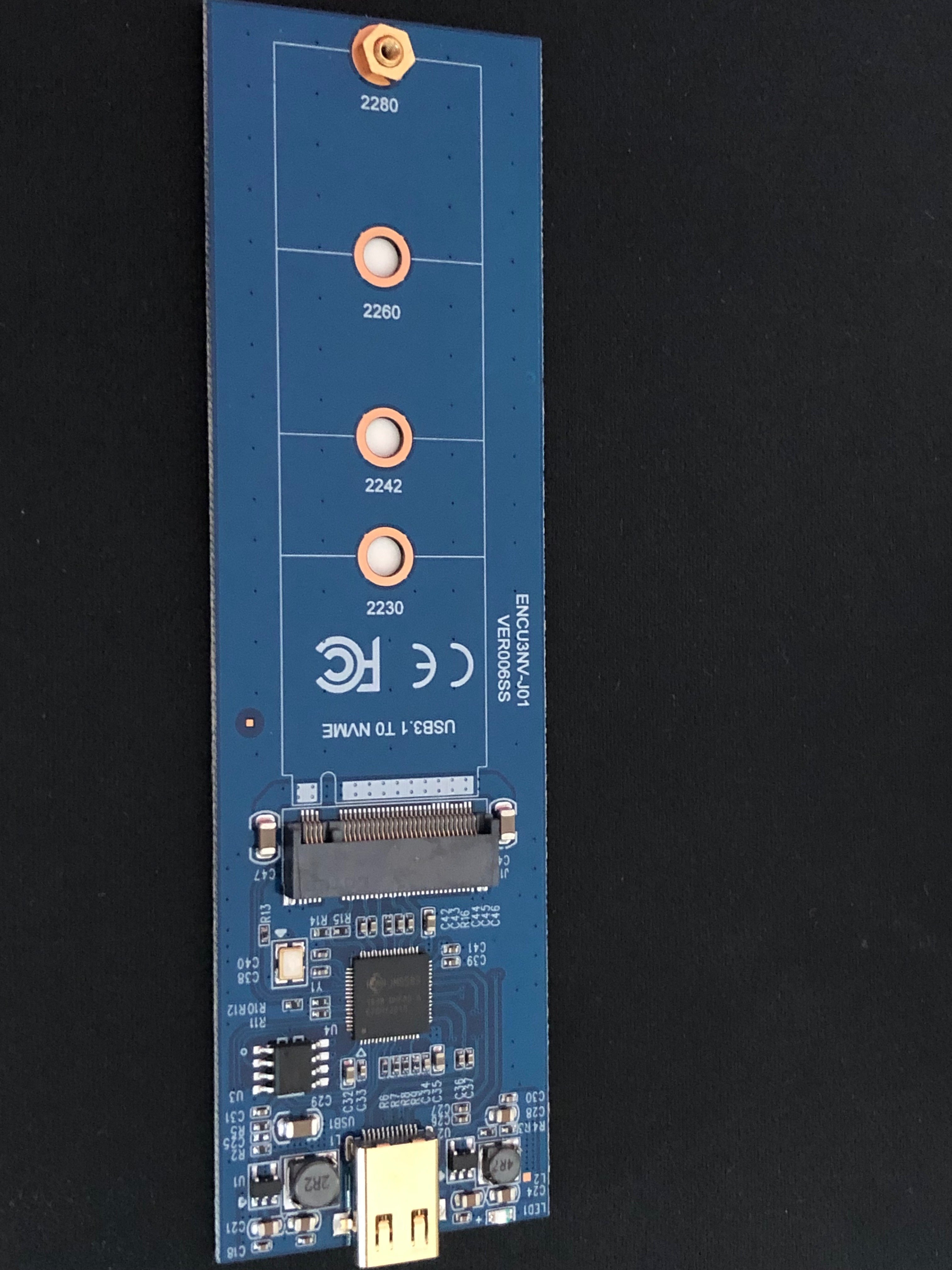

Bei meinem Adapter sieht das recht sauber aus:



[cartridge_case]

Bei dir ist es sauber verarbeitet. Eventuell greift dein Chipsatz auf die volle Bandbreite zu. Danke für die Rückmeldung und Fotos!



[devebero]

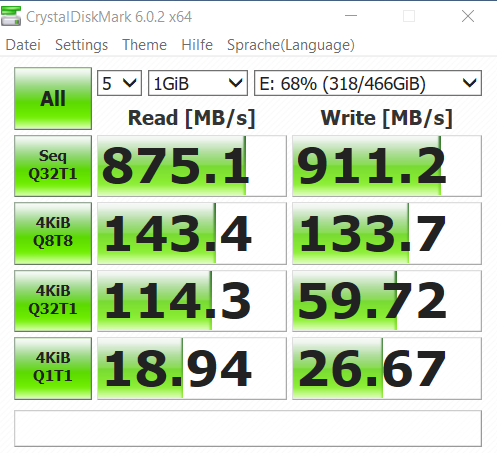

Meine Werte gemessen am USB 3.1 (Thunderbolt) an meinem XPS13 sehen wie folgt aus:



[Holt]

devebero mit welcher SSD darin?



[devebero]

Mit einer Samsung Evo 960 (500GB).
