(M.2 Sata SSD) mit (M.2/NGFF to SATA 3.0 Adapter) wird nicht erkannt!

[Mr.Clean]

Hallo.
Da mein Mainboard keine M.2 SSDs unterstützt und ich eine M.2 Sata SSD sehr günstig bekommen habe, habe ich mir einfach einen Adapter zugelegt, der die M.2 zu SATA 6GB/s konvertiert.

Eine 256GB M.2 Sata SSD (Interface SATA 6Gb/sec)
http://www.adata.com/us/specification/293#

Und ein M.2/NGFF to SATA 3.0 Adapter

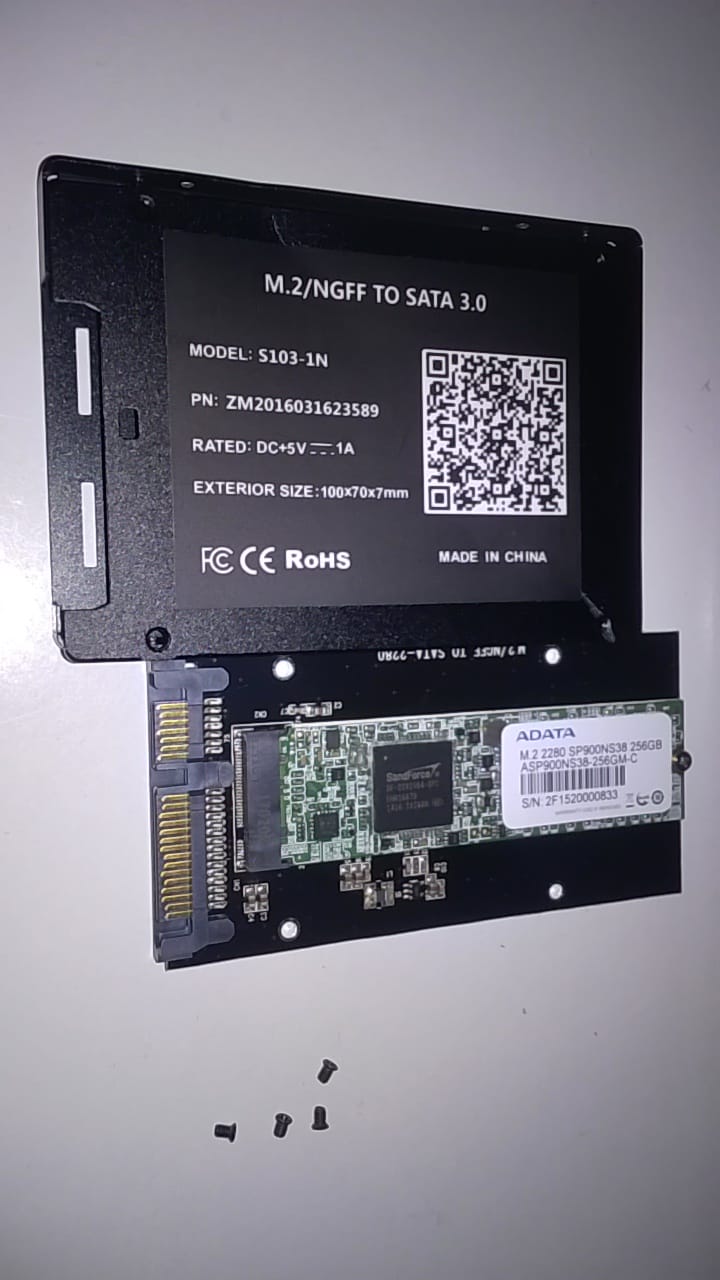

MODEL: S103-1N
(Das letzte Produkt auf AMAZON gekauft und gibts nicht mehr zu kaufen)
Hier ein ähnliches Modell: https://www.amazon.de/dp/B01N6PMZLW/ref=psdc_1626220031_t3_B071VR2NRC
Oder https://de.gearbest.com/hdd-ssd/pp_632289.html

Mainboard: http://www.asrock.com/mb/Intel/H97 Pro4/

Nun.... habe ich meine M.2 Sata SSD dort eingebaut und den Adapter an mein Mainboard angeschlossen.

Leider erkennt mein Mainboard nicht meinen Sata Adapter mit der verbauten M.2....

Habe mein Asrock H97 Pro4 Mainboard auf das neueste BIOS geupdated und es funktioniert nicht.
Ich habe jeden Sata Anschluss (insgesamt 6x) getestet.
Habe auch alle meine anderen Laufwerke entfernt und meine SSD getestet...

Garnichts will funktionieren... Habe irgendwas gelesen, dass M.2 nicht bootfähig sind oder so... Keine Ahnung.
Ich brauche dringen Hilfe&Beratung...



[Je_Tho]

Naja, ohne genauere technische Details zu deinem M.2-SATA-Konverter wird's tricky.
Nach alldem, was ich über den S103-1N so finde, unterstützt dieser ausschließlich M.2-SATA-SSDs mit B-Key (Key = standardisiertes Anschlusslayout auf der Platine). Deine SSD hat allerdings (wenigstens augenscheinlich) einen B+M-Key.

Bedeutet unterm Strich: Dein Konverter ist nicht mit der SSD kompatibel.

Und falls dies widererwarten doch der Fall sein sollte, bist Du dir sicher, dass die M.2-SSD überhaupt funktioniert?

VG Je_Tho



[h00bi]

Diese Adapter sind fast komplett passiv. Kein Signalwandler oder sonstwas. Ist ja SATA auf SATA, nur mit anderem Anschluss.

Was ich vermuten würde:
Die M.2 braucht 3,3V.
Das ist das orangene Kabel am SATA Stromstecker.
Wenn du jetzt am SATA Stecker keine 3,3V hast (z.B. bei einem Molex auf SATA Adapter) dann muss der SSD Adapter diese 3,3V aus der 5V Leitung des Netzteils umwandeln.

Diesen Spannungswandler haben aber nicht alle Adapter.
Hier mal ein Bild mit Spannungswandler: http://www.delock.de/produkte/S_62688/merkmale.html (der schwarze Chip neben dem M.2 Platz).
Schau mal ob dein Adapter solch einen Chip hat und/oder dein SATA Stecker eine orangene Leitung hat.

Je nachdem bekommt deine SSD nämlich gar keinen Strom

EDIT: Dass der Adapter ausschließlich B-Key only unterstützt ist recht unwahrscheinlich. Fast jede SATA M.2 am Markt ist Key B+M, einen Adapter zu bauen der explizit NUR Key-B kann wäre ziemlich dämlich.



[Holt]

Einmal könnte es das Problem mit den 3,3V sein welches h00bi beschreibt, dann ist es noch eine SSD mit dem uralten SF-2281 Controller, also auch eine alte SSD und vielleicht sogar gebraucht? Da wäre die Frage ob die überhaupt funktioniert oder warum die so sehr günstig zu bekommen war.



[Mr.Clean]

Danke für die interessanten Antworten
M.2 sollte funktionieren: Die M.2 Habe ich von nem Kollegen und er meint, dass er sie geschenkt bekommen hat, nachdem er mit seinen eigenen Augen gesehen hat, dass die M.2 erkannt wurde und funkt.
Mein Netzteil: Thermaltake Berlin 630W https://www.amazon.de/Thermaltake-Berlin-80Plus-Bronze-zertifiziert/dp/B004YISIB2

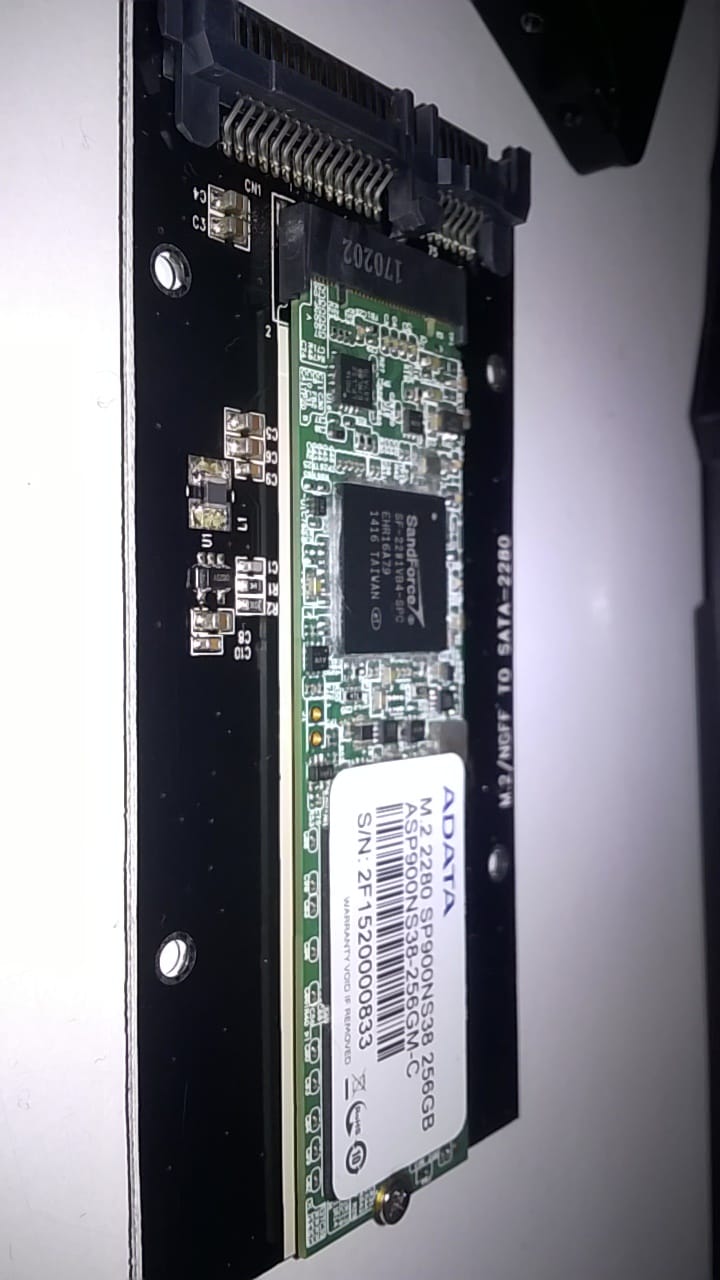

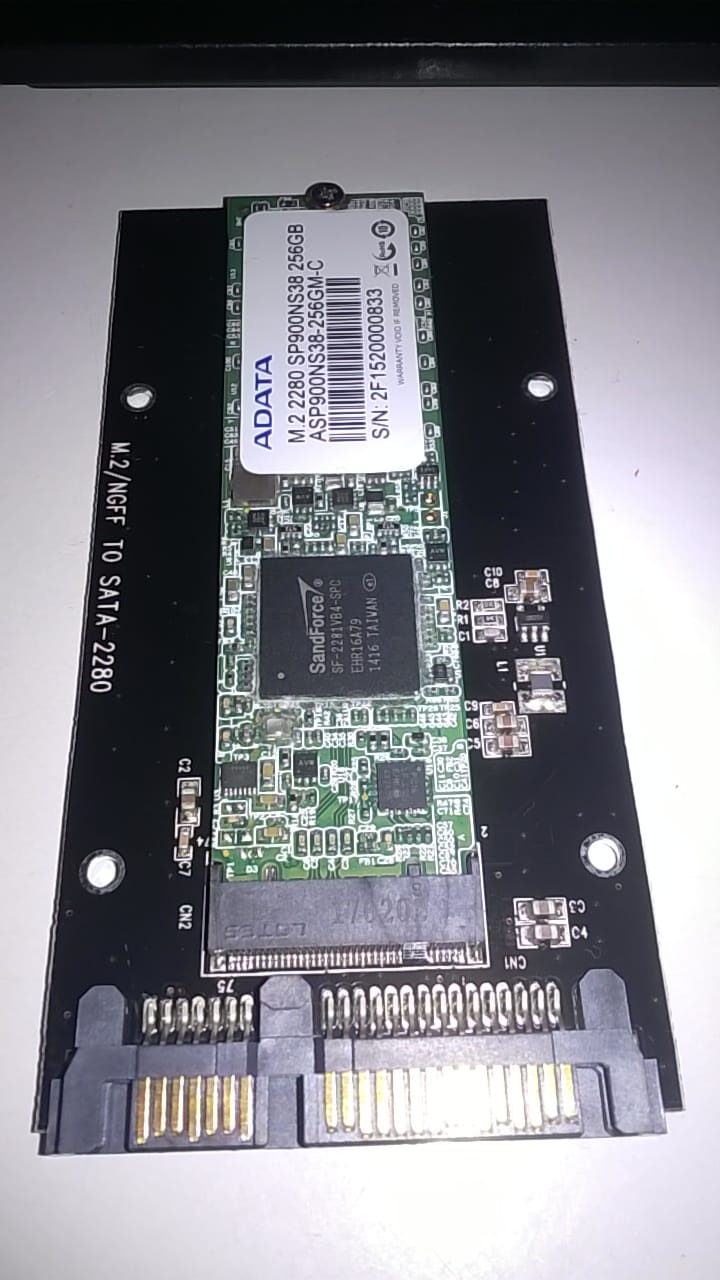

Da sollte doch ein Chip sein. Die SSD wurde sogar bisschen warm aber nur da wo der Anschluss ist





Ich lese mir mal hier den Thread genau durch und schaue mir das mal an...

Ergänzung (18. Oktober 2017)

Ja die M.2 hat diesen SF-2281 Controller

Ergänzung (18. Oktober 2017)

Hab auch jz ein Molex to Sata Adapter benutzt und funkt immer noch nichts.
Aber der M.2 Controller wird immer sehr warm, was wiederum bedeutet, dass die M.2 eig genug strom bekommt...

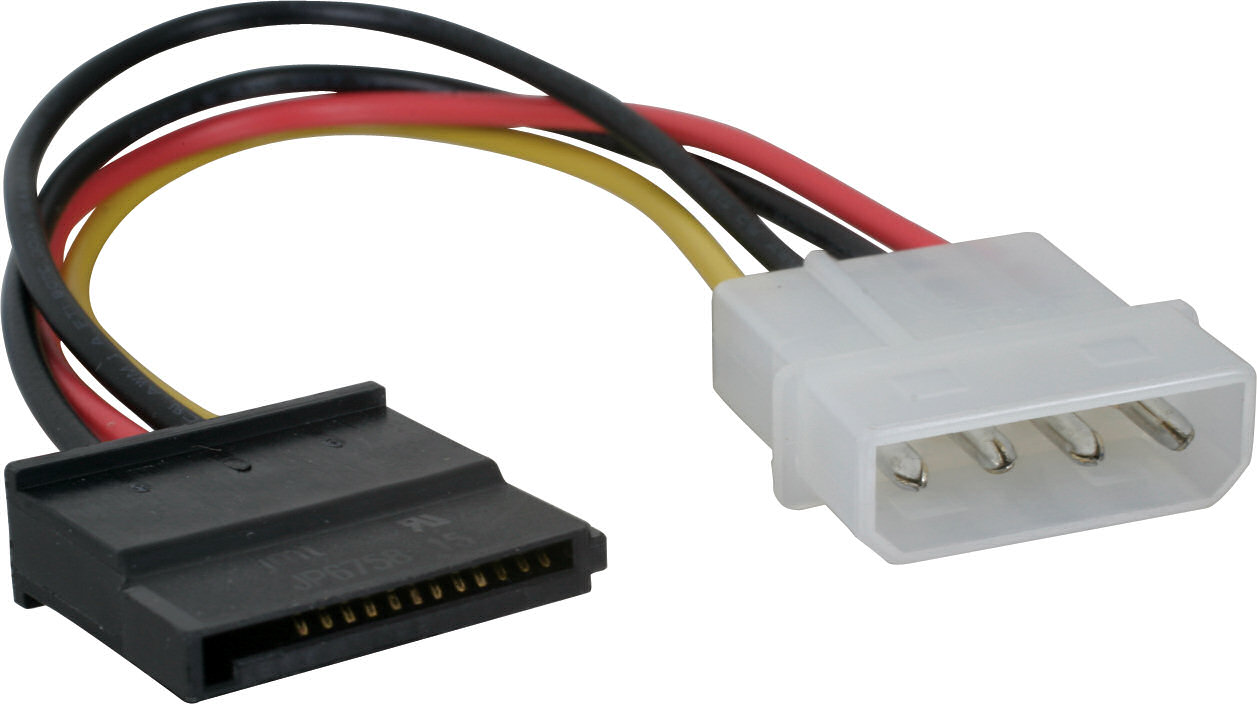

So ein nutze ich gerade

Ergänzung (18. Oktober 2017)

Vllt ist der Adapter auch Müll... Er kam auch sehr zerbeult an... Musst ihn gerade biegen :/
Soll ich mir das dann kaufen ? https://www.amazon.de/dp/B01N6PMZLW/ref=psdc_1626220031_t3_B071VR2NRC



[Holt]

Versuche es doch mal an einem nativen SATA Stromanschluss statt einem Molex Anschluss mit Adapter, Molex bietet eben keine 3,3V.



[h00bi]

Der Adapter hat aber scheinbar einen Spannungswandler drauf, rechts neben der SSD.

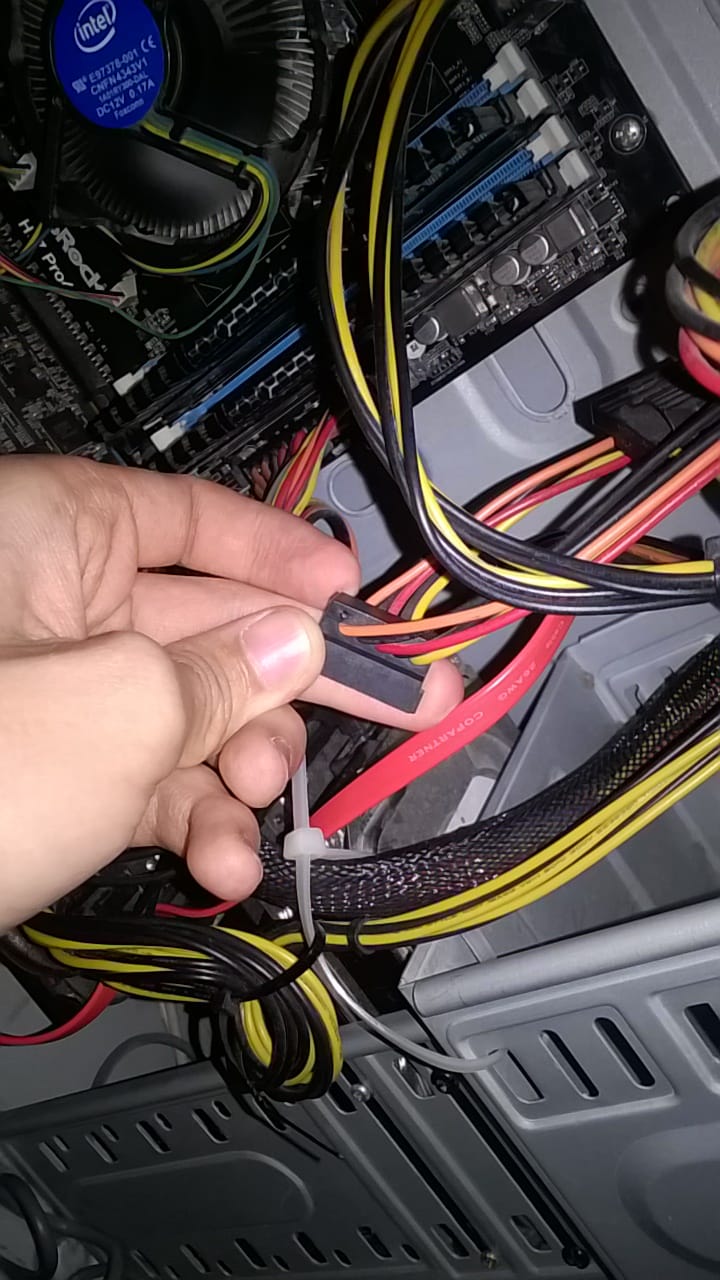

Orange hat der Netzteil Stecker auch, also liegts nicht am Strom.

Dann müsste man anfangen einzelne Teile zu tauschen und gegentesten.



[Mr.Clean]

Wenn du gelesen hast, dann weißt du, dass ich den Molex Adapter AUCH getestet haben. Ich nutze den normalen Sata Stromanschluss

Ergänzung (19. Oktober 2017)

Habs an 3 Pcs getestet.... Ich schicke heute Adapter zurück und hole mir den:
https://www.amazon.de/dp/B01N6PMZLW/ref=psdc_1626220031_t3_B071VR2NRC?tag=comput0d-21



[Holt]

Wo hast Du denn die SSD her? Da so ein Adapter außer ggf. der Spannungversorgung keine aktiven Bauteile hat, wäre es wahrscheinlicher das die SSD einen Schaden hat. Ist die neu oder gebraucht?



[Mr.Clean]

Sie ist gebraucht. Und ich habe sie von einem Kollegen. Er hat sie getestet und funktioniert noch
