M.2 SSD kastriert meine Grafikbandbreite

[Bourne123]

Hallo...

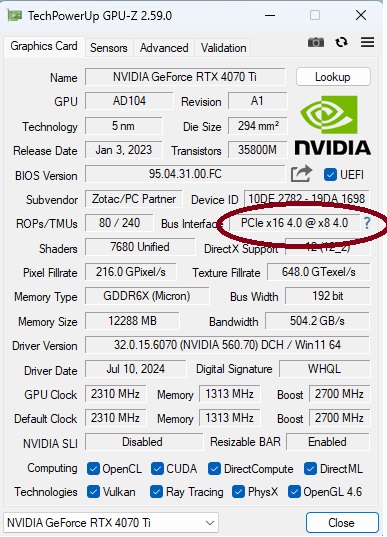

Hab gerade gemerkt das meine RTX 4070 Ti nur mit x8 angebunden ist.
Benutze das Asrock Z790 Taichi und dem Intel I9-14900K und habe zwei Samsung 990 Pro PCIe 4.0 1TB und 2TB M.2 SSD verbaut.
die Stecken im M.2_1 Gen5x4 und M.2_3 Gen4x4.
Das Asrock Z790 hat ja 5x M.2 Steckplätze, in welches müssen die beiden M.2´s gesteckt werden das ich wieder x16 Anbindung meiner Grafikkarte bekomme?



[NJay]

Was sagt denn das Handbuch dazu?



[midwed]

Die Thematik hatte die PCGH in einem Video kürzlich aufgegriffen und erklärt, da solltest du Infos bekommen. Ergänzend ist dann mitunter noch das Handbuch deines Mainboards relevant, damit du weißt wie die Slots richtig benutzt werden.

Raff wunderte sich über eine ungewöhnlich geringe Leistung in seinem Testsystem und musste feststellen, dass seine Grafikkarte nicht vollständig angebunden ist! Ein Glück konnte Mainboard-Experte Torsten hier aufklären, was beim Einbau von SSD und der GPU schiefgehen kann.

YouTube

An dieser Stelle steht ein externer Inhalt von YouTube, der den Forumbeitrag ergänzt. Er kann mit einem Klick geladen und auch wieder ausgeblendet werden.

YouTube-Embeds laden

Ich bin damit einverstanden, dass YouTube-Embeds geladen werden. Dabei können personen­bezogene Daten an YouTube übermittelt werden. Mehr dazu in der Datenschutzerklärung.

YouTube-Embeds laden

Datenschutzerklärung



[Motorrad]

Läuft die Grafikkarte auch nur mit x8, wenn sie unter Last ist? Klicke dazu mal auf das Fragezeichen und laß dort den Test laufen.

Die Grafikkarte steckt auch im "ersten" Slot, also dem, der direkt mit der CPU verbunden ist?
Im BIOS hast du die Lanes nicht auf x8 beschränkt?



[dertod1969]

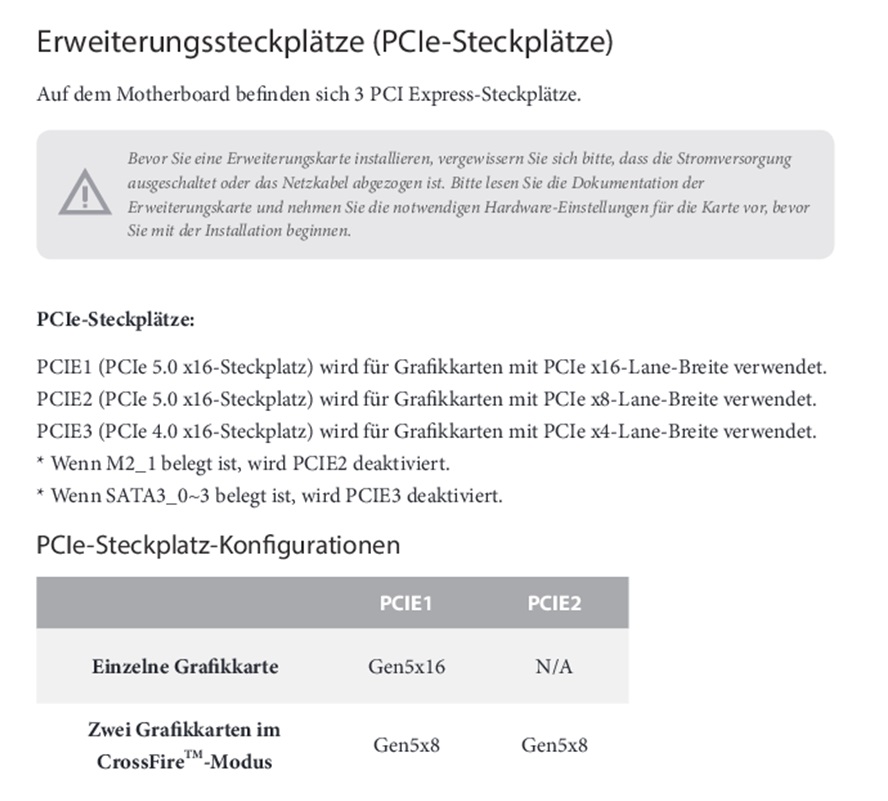

Kuck mal hier
Wenn der 1st. (M2_1) besetzt ist wird die Grafikkarte nur noch mit 8x Angesprochen.



[Firefly2023]

Wenn M2_1 belegt ist, wird PCIE2 deaktiviert.
* Es kann entweder M2_1 oder M2_2 genutzt werden.

Zu viele M2 SSDs in deinem System.



[Bourne123]

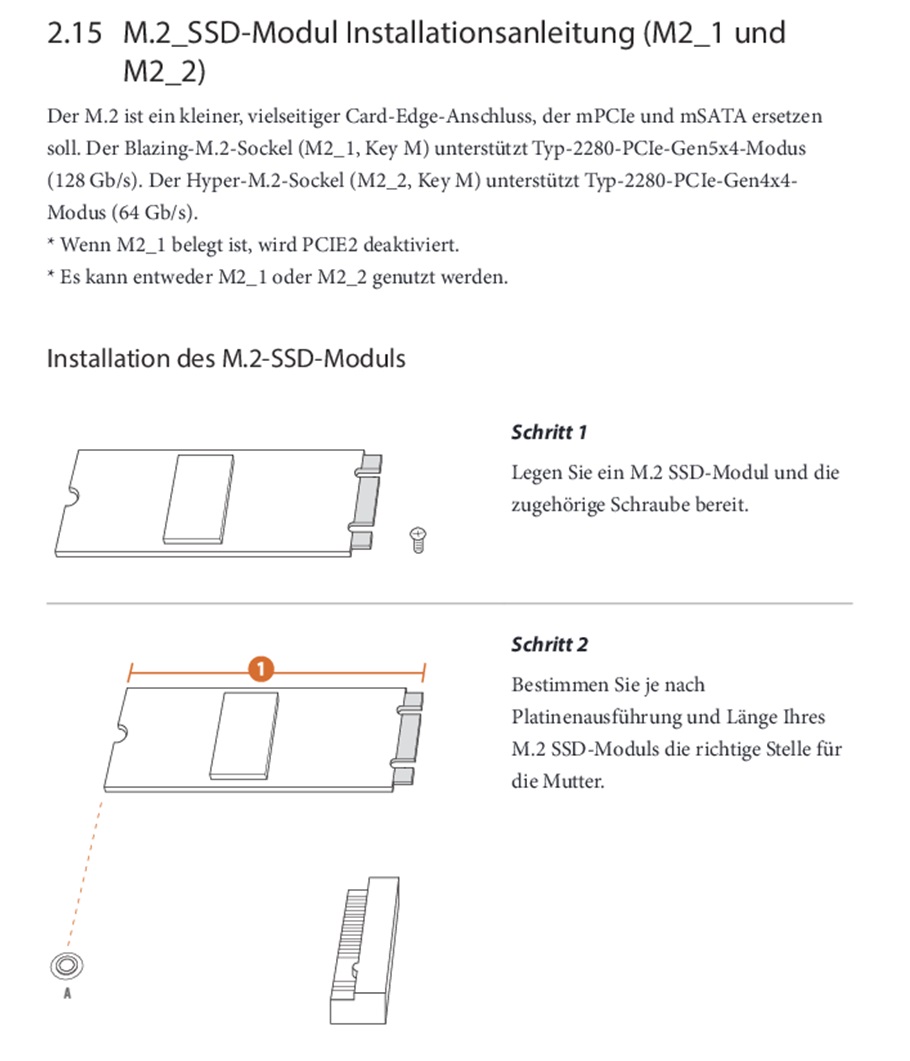

Handbuch sagt das :
Wenn M2_1 belegt ist, wird PCIE2 deaktiviert.
* Es kann entweder M2_1 oder M2_2 genutzt werden.
Wie Firefly2023 schon geschrieben hat

Läuft die Grafikkarte auch nur mit x8, wenn sie unter Last ist? Klicke dazu mal auf das Fragezeichen und laß dort den Test laufen.

Die Grafikkarte steckt auch im "ersten" Slot, also dem, der direkt mit der CPU verbunden ist?
Im BIOS hast du die Lanes nicht auf x8 beschränkt?

Ja unter Last läuft sie nur mit x8 laut GPU-Z
Und im BIOS stehen die Lanes auf Auto



[tollertyp]

Läuft die Grafikkarte auch nur mit x8, wenn sie unter Last ist?

So sieht es aus, wenn "gedrosselt" wird:

Da wird nix an der Zahl der Lanes geändert.

Nach dem "Test" über das Fragezeichen:

(ich weiß, wird Zeit, dass ich meine alte AM4-Plattform ersetze)



[Bourne123]

Wenn ich mir das Video anschaue, müsste ich die eine M.2 in Slot M2_2 da die Gen4x4 hat und über die CPU läuft.
Und die zweite M.2 auf Slot M2_3 läuft wieso über den Chipsatz, oder verstehe ich dann doch falsch?



[tollertyp]

Du kannst das Video anschauen oder dein Mainboard-Handbuch.
Ich würde letzteres nehmen.

Gibt's sogar auf deutsch... https://download.asrock.com/Manual/Z790 Taichi_German.pdf

Aber ja, würde ich wohl so probieren. Den M2_1 kannst du halt nicht nutzen, wenn du x16 für die Grafikkarte willst.



[Bourne123]

@tollertyp Das ist alles was da steht...



[Sc0ut3r]

wenn man nach dem handbuch geht, sollte die graka normal laufen, wenn m2_1 frei ist und nur m2_2 eine m2 drinne steckt

bei den anderen m2 steckplätzen werden entweder andere pcie steckplätze deaktiviert/ sata ports abgeschaltet

p.s. intel ist da keine gute plattfoirm für viele m2 ssds



[midwed]

müsste ich die eine M.2 in Slot M2_2 da die Gen4x4 hat und über die CPU läuft.
Und die zweite M.2 auf Slot M2_3

Würde ich so ausprobieren, ja.

Das Video war als (Zusatz)Information zur Thematik an sich gedacht. Das Handbuch gibt Auskunft über die korrekte Nutzung der Slots, ohne dass eine Limitierung der Grafikkarte besteht.

(ich weiß, wird Zeit, dass ich meine alte AM4-Plattform ersetze)

Why? Läuft doch noch gut, bei mir zumindest (auch); obwohl nur PCIe 3.0 für die Graka



[Bourne123]

wenn man nach dem handbuch geht, sollte die graka normal laufen, wenn m2_1 frei ist und nur m2_2 eine m2 drinne steckt

bei den anderen m2 steckplätzen werden entweder andere pcie steckplätze deaktiviert/ sata ports abgeschaltet

p.s. intel ist da keine gute plattfoirm für viele m2 ssds

und die zweite M.2 auf M2_3 die über den Chipsatz läuft, müsste dann gehen ohne Limitierung, oder?



[LiniXXus]

Lass den M.2 mit PCIe 5.0 frei und dann hast du wieder deine 16x Lan.
Ist mit meinem MSI Mainboard auch.

Die ersten zwei Slots sind mit meinem Mainboard direkt an der CPU angebunden und einer davon ist PCIe 5.0, der andere mit PCIe 4.0. Mit dem PCIe 4.0 werden mir keine Lan der Grafikkarte genommen.

Zudem habe ich dann noch 3x PCIE 4.0 über dem Chipsatz. Habe vier M.2 SSDs verbaut und habe den einen, der mit bis zu PCIe5.0 kann, frei gelassen, denn dort eine SSD zu verbauen würde meine Lan auch auf 8x reduzieren. Müsste aber auch im Handbuch stehen.



[Motorrad]

müsste dann gehen ohne Limitierung,

Ja, alles was am Chipsatz hängt, beeinflußt nicht die direkte Verbindung zwischen der CPU und einem Endgerät. Der Chipsatz hat immer die gleichen, festgelegten "Ressourcen" zum Prozessor hin.



[Bourne123]

Lass den M.2 mit PCIe 5.0 frei und dann hast du wieder deine 16x Lan.
Ist mit meinem MSI Mainboard auch.

Die ersten zwei Slots sind mit meinem Mainboard direkt an der CPU angebunden und einer davon ist PCIe 5.0, der andere mit PCIe 4.0. Mit dem PCIe 4.0 werden mir keine Lan der Grafikkarte genommen.

Zudem habe ich dann noch 3x PCIE 4.0 über dem Chipsatz. Habe vier M.2 SSDs verbaut und habe den einen, der mit bis zu PCIe5.0 kann, frei gelassen, denn dort eine SSD zu verbauen würde meine Lan auch auf 8x reduzieren. Müsste aber auch im Handbuch stehen.

Ja, alles was am Chipsatz hängt, beeinflußt nicht die direkte Verbindung zwischen der CPU und einem Endgerät. Der Chipsatz hat immer die gleichen, festgelegten "Ressourcen" zum Prozessor hin.

Ja den M.2_1 mit PCIe 5.0 lasse ich frei und tue ihn in den M.2_2 PCIe4.0 rein und die zweite M.2 SSD lasse ich in dem M2_3 der über den Chipsatz läuft und teste dann mal.



[LiniXXus]

Ja, so müsste es gehen.

In meinem Fall habe ich auch nur die vier M.2 Slots verwendet, die 4.0 können und meine Grafikkarte läuft mit 16x. In meinem Fall musste ich nur auf eine M.2 SATA achten, da sie nur in einem bestimmten Steckplatz läuft.



[Khorneflakes]

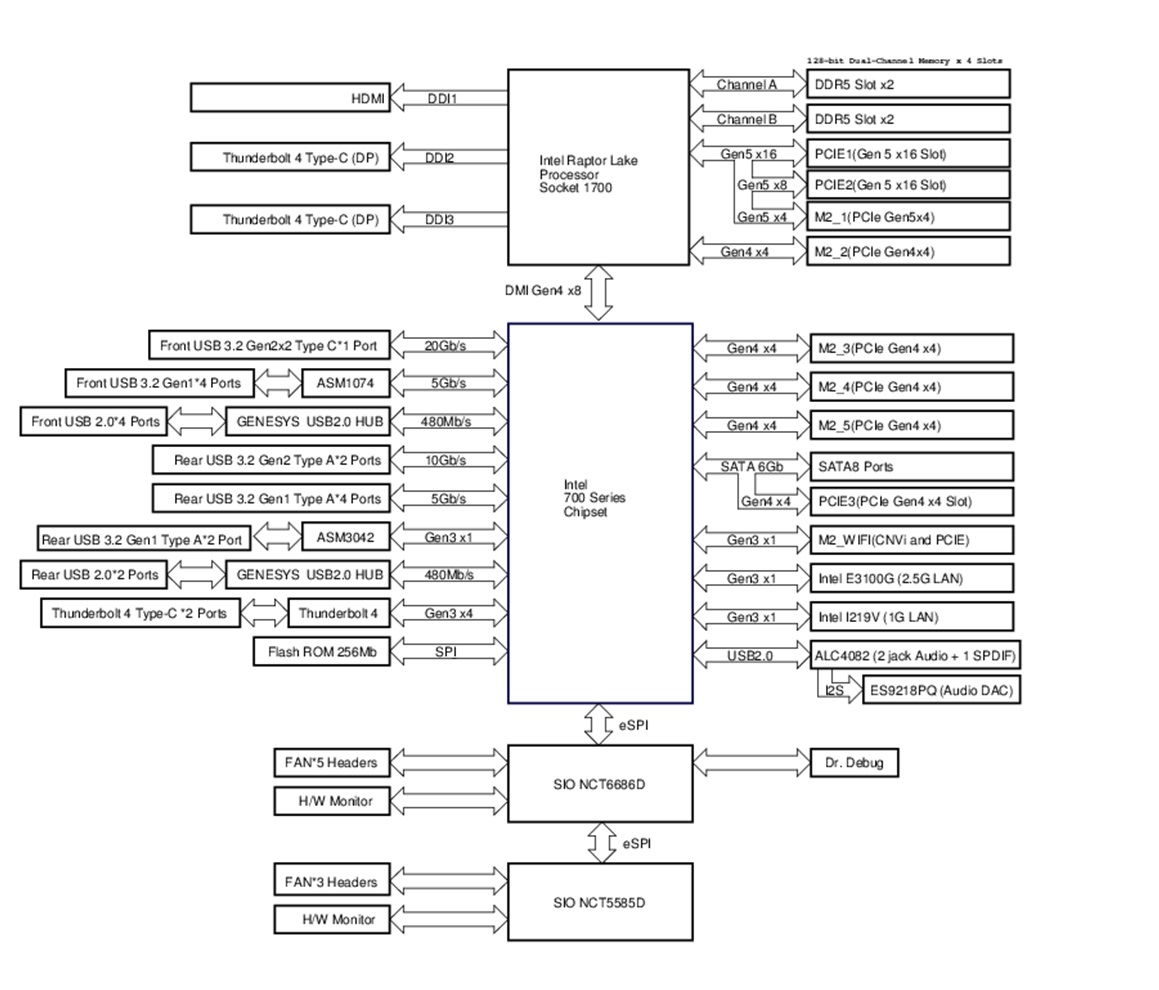

Mit dem Blockdiagram liefert Asrock alle Antworten, was leider nicht alle Hersteller machen. Hier sieht man warum das wichtig ist und warum das zur Standarddokumentation gehören sollte.

Der Text im Handbuch ist nicht falsch, aber offenbar nicht ganz ausführlich genug.

Folgende Kombinationen sind möglich:

1. GPU mit x16 in PCIE1
2. GPU mit x8 in PCIE1 und eine weitere GPU mit x8 in PCIE2
3. GPU mit x8 in PCIE1 und SSD mit x4 in M2_1

Das hat Asrock leider einfach schlecht gemacht. Mir fällt kein guter Grund dafür ein, warum man das so verdrahten sollte, aber so ist es nunmal.

Die Lösung hast du jetzt ja schon gefunden und die gute Nachricht dabei, solange du nicht massiv I/O zwischen der CPU und Devices am Chipsatz produzierst wirst du keinen Unterschied in der SSD-Performance bemerken.



[Pestido]

Pack die SSD aus dem m2_1 in einen anderen M2 Slot, und alles läuft richtig.
