M2 SSD wird weder im BIOS noch im SYSTEM erkannt!

[NuLLinGeR]

Hallo Computer Base Forum.
Ich bin hier neu und mein Name ist Mennie.
Ich habe ein Problem mit meinem PC!
Würde gerne eine M2 SSD Festplatte nutzen.
Habe auch bereits eine Crucial P3 500 GB M.2 PCIe Gen3 NVMe gekauft, welche auch passen sollte.
Leider wird diese weder im BIOS (UEFI) und auch im System per Datenträgerverwaltung nicht angezeigt!
Im BIOS (UEFI) habe ich bereits sämtliche Einstellungen versucht, jedoch ohne Erfolg!
Kann man mir hier bitte helfen der Sache auf den Grund zu gehen, warum die M2 nicht erkannt wird?
Was mache ich falsch?
Leider haben sämtliche Tipps und Anleitungen nichts gebracht!!!

Grüße und Danke, Mennie.


Mein System:
PC = ECS LIVA ONE A320 Version 1.0
Microsoft Windows 11 (10.0) Professional 64-bit (Build 22621)
AMD Ryzen 5 Mobile 3400G
Picasso
AMD Ryzen 5 3400G with Radeon Vega Graphics
Socket AM4 (1331)
DDR4-3200 (1600 MHz)
BIOS:
SMBIOS Version 3.2
DMI BIOS
American Megatrends Inc.
5.14
05/05/2020



[BlubbsDE]

Die Infos helfen nicht weiter. Du musst die genau Mainboardbezeichnung hier teilen,

Und auch, welche Laufwerke jetzt verbaut sind. Die Crucial alleine kann es ja nicht sein.

Ergänzung:

OK, das ist nen günstiger ECS Mini PC. Der sollte mit der M.2 NVME umgehen können. Wenn sie nicht erkannt wird, kann man nicht viel machen.

Du kannst mal mit einem Bios Update anfangen. Vielleicht hilft das. Und auch den genauen Sitz der M.2 prüfen. Steckt sie richtig im Slot?



[Drewkev]

Kann man mir hier bitte helfen der Sache auf den Grund zu gehen, warum die M2 nicht erkannt wird?
Was mache ich falsch?

Kann halt auch einfach DoA sein. Hast du andere Steckplätze die du probieren kannst?

Und welches Mainboard hast du genau?



[madmax2010]

welches mainboard? Hat es vielleicht nur SATA?

Die p3 wuerde ich nur als archivplatte nehmen. Du hast da keinen guten Cache und QLC Chips. Nicht toll fuers betriebssystem, aber reicht für die Filmsammlung



[whats4]

ist es das da: https://geizhals.at/ecs-elitegroup-liva-one-a320-v75583.html ?

wenn ja hat es :

1x SATA 6Gb/s, 1x M.2/M-Key (PCIe/SATA, 2280)



[Telechinese]

Wurde sie auch korrekt eingesteckt? Also ganz bis zum Anschlag?
Hatte das auch mal - da stand die SSD ca. 1mm aus dem Slot heraus, ließ sich aber festschrauben.



[ApeHunter]

Laut https://www.hardwareluxx.de/index.p...tes-amd-barebone-fuer-den-alltag.html?start=3 immerhin tatsächlich M.2 NVMe; Hersteller gibt nur "M.2 supports 2280" an. 🤔



[NuLLinGeR]

Hallo, danke für die Antworten.
Mainboard ist ein ECS A320-SF110 Version 1.0.
Und ja ich habe die M2 richtig eingesteckt und auch verschraubt.
Zu whats4, ja das ist der kleine PC.
Weiter Laufwerke wie CD Rom oder ähnliches sind nicht verbaut.
Weitere Steckplätze sind nicht vorhanden, nur für SATA.
Habe die M2 in einen anderen PC getestet und da wurde sie sofort erkannt!



[FreedomOfSpeech]

Im PDF steht "up to 1GB/s". Vielleicht ist der M.2 Slot nicht vierfach elektrisch angebunden und verfügt nur über eine oder zwei Lanes, und die Crucial braucht alle vier.



[TriceO]

Vielleicht ist der M.2 Slot

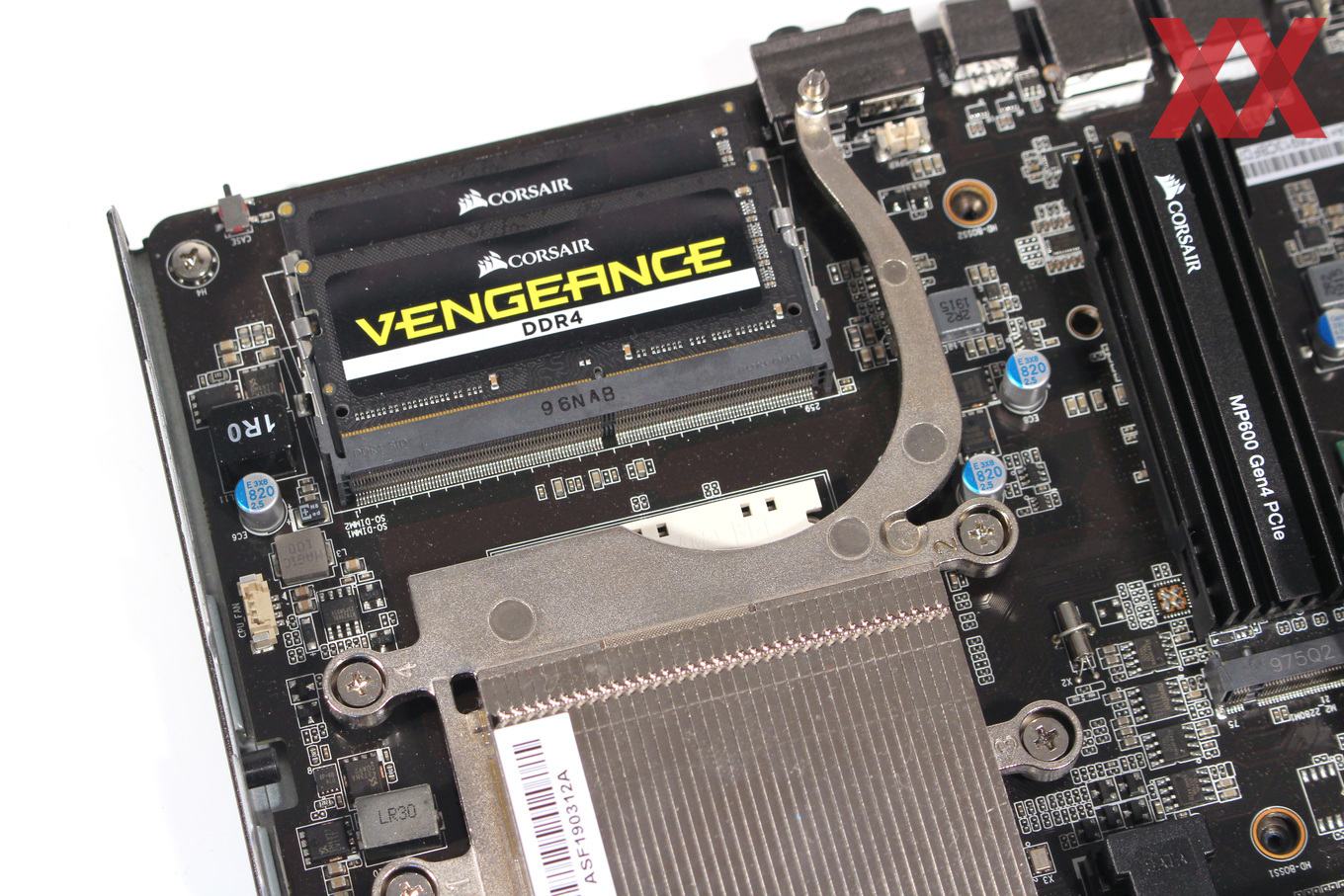

Hier wurde der Rechner mit einer Corsair MP600 (PCIe 4.0) getestet und das lief scheinbar alles.



Vielleicht ist der Slot tot. Hast du ne andere M.2 SSD zum Testen im ECS Liva?



[madmax2010]

ersteller gibt nur "M.2 supports 2280" an. 🤔

2280 bedeutet nur 22mm breit, 80mm lang. kuerzer / lenger geht immer. zur Not mit Kebeband zur Isolation und Befestigung.

und die Crucial braucht alle vier.

kommt auch mit einer hoch.



[macmat]

auch im System per Datenträgerverwaltung nicht angezeigt

Du hast also bereits einen Datenträger mit Betriebssystem installiert?
Was ist das für ein Datenträger und wo steckt der drin?
Wenn das auch eine nvme ist bleibt für den 2. Slot nur SATA.

Edit
Das Board hat ja nur einen M2 Slot also ist das System vermutlich auf einer 2.5 " SSD



[ApeHunter]

2280 bedeutet nur 22mm breit, 80mm lang.

Schon klar. Was ich eigentlich dachte im Kontext erkennbar klar machen zu wollen: Es steht dort nicht dran, ob M.2 SATA oder PCIe unterstützt werden.



[NuLLinGeR]

Du hast also bereits einen Datenträger mit Betriebssystem installiert?
Was ist das für ein Datenträger und wo steckt der drin?
Wenn das auch eine nvme ist bleibt für den 2. Slot nur SATA.

Edit
Das Board hat ja nur einen M2 Slot also ist das System vermutlich auf einer 2.5 " SSD

Hallo.
Es war eine 2,5 Zoll SSD verbaut mit Windows 11..

Ergänzung (7. Juli 2023)

Schon klar. Was ich eigentlich dachte im Kontext erkennbar klar machen zu wollen: Es steht dort nicht dran, ob M.2 SATA oder PCIe unterstützt werden.

Hallo.
So wie es aussieht, will das Board keine NVMe!
Also brauch ich wahrscheinlich mSATA oder SATA m2!
Das hat mir heute auf Arbeit der IT Mann erklärt, der bei uns in der Firma die Büro PC Checkt....

Ergänzung (7. Juli 2023)

Danke für die vielen Antworten....



[Outlaw9876]

Hallo.
So wie es aussieht, will das Board keine NVMe!
Also brauch ich wahrscheinlich mSATA oder SATA m2!
Das hat mir heute auf Arbeit der IT Mann erklärt, der bei uns in der Firma die Büro PC Checkt....

Ergänzung (7. Juli 2023)

Danke für die vielen Antworten....

Kann eigentlich nicht sein, denn hier wurde ja mit einer NVME-SSD getestet.

https://www.hardwareluxx.de/index.p...tes-amd-barebone-fuer-den-alltag.html?start=1

mSATA passt nicht - anderer Anschluss.



[NuLLinGeR]

Korrekt, aber ich werde mir mal eine SATA m2 bestellen, testen und bescheid geben....



[NuLLinGeR]

Hallo, mal wieder.

Es gibt neue frohe Kunde ;-)

Ist offensichtlich tatsächlich so, dass dieses Board ECS A320-SF110 V1.0 nur SATA SSD erkennt!

Habe eine WD Blue SA150 installiert und siehe da, die wurde sofort erkannt....

Oder das Board ist zickig und möchte nicht alle NVME annehmen.

Somit wurde das Problem gelöst und kann geschlossen werden!

Vielen Dank noch mal an alle, die mir geholfen haben.

Grüße Mennie.
