Machbarkeitsstudie / Brainstorming ATX Gehäuse.

[besseresmorgen]

Hi,
an so einem schönen Sonntag Nachmittag kommt man ja auf die dümmsten Gedanken und so hab ich mir gedanken über ein mögliches (selbstbau) gehäuse gemacht) und frage mich nun, ob dies überhaupt Sinn macht oder total bescheuert ist.

Idee ist folgendes.

Die Tiefe vom Gehäuse wird vom ATX-Standart vorgegeben und soll maximal 26cm betragen.
Dennoch soll das Gehäuse möglichst große GPUs (bis 30cm ggf mehr) aufnehmen können.

Als Aufbau hab ich mir dabei folgendes Gedacht: die GPU wird um 90° gegen den Uhrzeigersinn gedreht und sitzt via Kabel über dem RAM mit den Lüftern in Richtung Front. (Anschluss wird am unteren Rand des Mainboards nach außen geleitet)
Um dies zu erreichen würde ich einen 6cm hohen Steg über das Mainboard setzen (ähnlich wie bei NZXT nur mit einer höhe von 6cm um kompatibilität vom RAM zu gewährleisten.
Unterhalb vom Mainboard fänd in einem schacht die PSU samt möglichen Kabeln Platz.
Oberhalb wäre platz für Lüfter oder kleinen Radiator.
Mit etwa 25cm in der Breite hätte man eine hohe kompatibilität bei CPU-Kühler, GPU und PSU auf einer möglichst geringen Tiefe.
Die Höhe würde sich nicht von typischen ATX-Gehäusen unterscheiden (etwa 46cm).

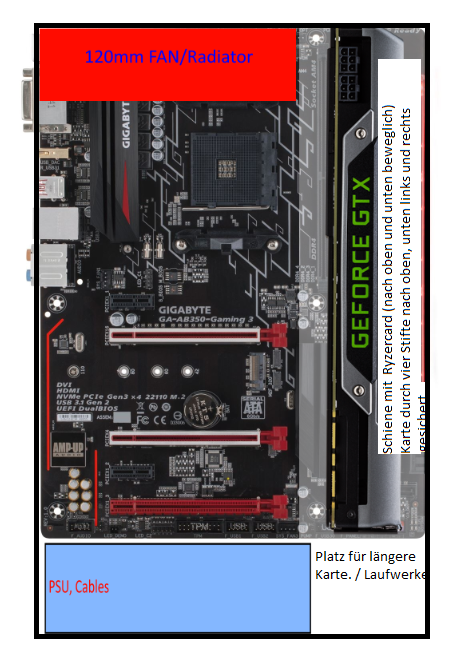

Eine erste Skizze (am Laptop nur grob mit Paint, muss mich zunächst durch CAD arbeiten bis ich da etwas halbwegs normales hinbekomme).

Die Schiene würde in etwa so aussehen:

nur eben 6cm über dem Mainboard und die kleinen Punkte würden für Stifte dienen, die die GPU in Position halten. die Ryzercard könnte man über diese Schiene nach oben und unten justieren. (Ja nach länge der GPU9

Der Rechner würde auch mit Blick auf die Seite im Raum stehen. Das Frontpannel könnte dementsprechend in den Bereich unten rechts integriert werden.

Material:
Gerüst würde ich aus Alu-Profilen zusammen nieten.
Schiene für Ryzercard ebenfalls aus Aluminum oder Kunststoff.
Boden und Deckel, Front- und Rückseite sowie rechte Seite Aluminum, linke Seite Kunststoff oder Glas.

Macht sowas im Allgemeinen überhaupt Sinn?
Wo ist mit Problemen zu rechnen?
Gibt es vielleicht sogar schon Gehäuse oder Projekte mit solch einem Aufbau?



[evilnear]

musst du dich genau festlegen welche gpu du nimmst. bei ner blower wie in dem bild wüde ich die drehen damit die luft nach oben raus geht. bei anderen karten wäre es wohl egal muss man dann nur den airflow sich überlegen.

im allgemein ist das halt suboptimal wenn von vorne keine frische luft mehr ins gehäuse kann. dann muss man ihc überlegen von wo genug luft rein kommt und wo genug luft wieder raus kommt.

und sinnvoller wäre es dann trotzdem auf itx zu gehen weil da bekommst du so ein ähnliches layout auch ohne riser hin undem du das mainboard drehst.

allgemein hast du sehr viel mehr freiheiten bei nem itx board und ner sfx psu



[besseresmorgen]

Das Bild der GPU dient nur zur Verdeutlichung. Ich dachte schon an Axial-Lüfter. Die würden die Frischluft aus der Front bekommen.

Luft raus wäre nach oben gegeben. Nur die Luft hinein war auch schon meine Überlegung.
ITX wollte ich gerade vermeiden da ich dann z.B. keine Capture Card mehr verbauen könnte.

Ziel wäre hier halt möglichst hohe Freiheit. Sprich: egal ob ITX, ATX oder µATX, hohe Freitheit bei PSU, RAM, CPU-Lüfter und GPU und das ganze mit einer möglichst geringen Tiefe.



[evilnear]

dann würde ich die luft von der seite unten ins gehäuse blasen, ordentlich mit druck zum beispiel mit noctua a12 und zum deckel wieder raus. das netzteil müsste dann aber anders wo hin. ne kleine sfx psu würde zum beispiel hinter die gpu passen oder davor.

würde dann trotzdem wieder die gpu da lassen wo sie ist und das netzteil in die front wie es das auch achon bei einigen gehäusen fertig gibt.



[besseresmorgen]

Verstehe deinen Punkt.
Die GPU da lassen, wo sie normalerweise ist, verkürzt die GPU-Länge auf 26cm. Da würde dann aber schon meine Aktuelle GPU raus sein. Die 30cm des ATX-Formats hätte ich schon gern.

Dennoch mag ich die Idee mit der PSU verschieben.
Wenn man die PSU nach (im Bild) unten rechts verschiebt hätte man unten Platz für ein Lüfter.
Evtl macht es sogar noch mehr Sinn, die PSU nach oben rechts über die GPU zu bringen.

Ggf. könnte das Netzteil dann sogar Luft von oben (Staubfilter!) ansaugen und in die Front blasen, was dann die GPU mit zusätzlicher Frischluft versorgt.

Mit zwei 120er Lüfter unten im Boden (rein, Staubfilter) und Oben und Hinten je ein Lüfter (raus) sollte auch ein sinnvoller Airflow gegeben sein.
