Mainboard Pins gebrochen, reparierbar?
- Ersteller innooss
- Erstellt am
Solche Sockel werden im BGA Verfahren aufgelötet, mit Erfahrung, Vorsicht und richtigen Werkzeug lassen sich deshalb auch einzelne Pins austauschen.inge70 schrieb:
Ohne eine BGA Lötstation wird es jedoch mehr zur Glücksache, genau den einen Pin zu erwischen ohne andere ebenfalls auszulöten oder in der Position zu verschieben. Ich denke jeder kann eine Youtube suche bedienen, also spare ich mir hier weitere Verlinkungen.
Machbar und kaufbar ist heute natürlich alles, vom professionellen Urmacherwerkzeug bis zum Microskop für solche Aufgaben, einzig eine ruhige Hand muss man schon haben.

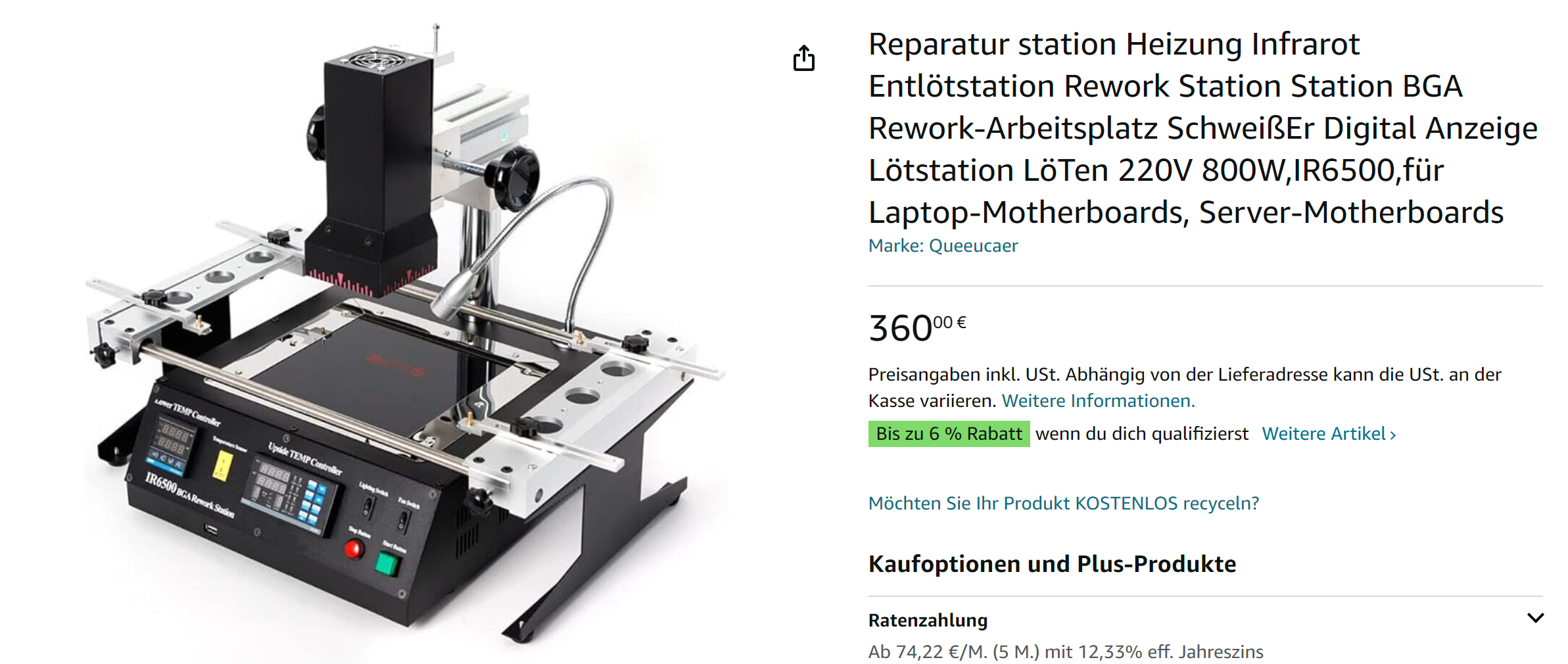

https://www.amazon.de/dp/B0CY7ZXVC5
@innoss Einzelne Pins wirst du nicht kaufen können , weil sie je nach Hersteller unterschiedlich ausfallen dürften. Du musst also schon schauen wer den Sockel hergestellt hat und einen passenden LGA Sockel als Ersatzteilspender besorgen. Alternativ schaust du nach baugleichen defekten Boards bei Ebay.
Zuletzt bearbeitet:
madmax2010
Fleet Admiral
- Registriert
- Juni 2018
- Beiträge
- 30.883
Oder du schaust halt erst mal ob du die Pins überhaupt brauchst.. Wenn du den onboard HDMI Port nicht brauchst, brauchst du auch seine Pins nicht
madmax2010
Fleet Admiral
- Registriert
- Juni 2018
- Beiträge
- 30.883
@Bully49
<Sockel> + Pinout suchen
https://duckduckgo.com/?q=LGA+1700+pinout&t=newext&atb=v430-1&iax=images&ia=images
meist hat jemand das schon aus der Intel Doku kopiert. Oft sogar mit gescheiter Legende versehen.
Falls nicht:
https://www.intel.com/content/www/us/en/products/docs/processors/core/core-technical-resources.html
in der Volume 1 ist jeweils eine Excel Datei angehaengt, in der das eschrieben ist. Was die Worte bedeuten, steht in der PDF selbst.
https://www.intel.com/content/www/us/en/products/docs/processors/core/core-technical-resources.html
Fuer 1700 ist es diese PDF:
https://www.intel.com/content/www/us/en/content-details/743844/content-details.html
Auf der Bueroklammer dann diemit LGA Ballout imNamen
Von VCC / VSS kann richtig viel fehlen, ohne das man es ernsthaft merkt.
Es koennen auch einzelne RAM Kanal fehlen ( nur nicht beide auf einmal)
Einelne PCIe Lanes sind auch nichtunbedingt schlimm (kommt drauf an, was dran angeschlossen ist)
Onboard HDMI / DP / Soundkarte kann man auch verschmerzen.
Man kann schon einige verluste verkraften ( und man kann auch einfach ausprobieren ob die noch hoch kommt.. Die CPU hier hat ja ohnehin erweiterte Garantie. Dabei nur darauf achten, dass die Pins die da sind, keinen Kurzschluss verursachen und auch auf dem richtigen Pad landen)
<Sockel> + Pinout suchen
https://duckduckgo.com/?q=LGA+1700+pinout&t=newext&atb=v430-1&iax=images&ia=images
meist hat jemand das schon aus der Intel Doku kopiert. Oft sogar mit gescheiter Legende versehen.
Falls nicht:
https://www.intel.com/content/www/us/en/products/docs/processors/core/core-technical-resources.html
in der Volume 1 ist jeweils eine Excel Datei angehaengt, in der das eschrieben ist. Was die Worte bedeuten, steht in der PDF selbst.
https://www.intel.com/content/www/us/en/products/docs/processors/core/core-technical-resources.html
Fuer 1700 ist es diese PDF:
https://www.intel.com/content/www/us/en/content-details/743844/content-details.html
Auf der Bueroklammer dann diemit LGA Ballout imNamen
Von VCC / VSS kann richtig viel fehlen, ohne das man es ernsthaft merkt.
Es koennen auch einzelne RAM Kanal fehlen ( nur nicht beide auf einmal)
Einelne PCIe Lanes sind auch nichtunbedingt schlimm (kommt drauf an, was dran angeschlossen ist)
Onboard HDMI / DP / Soundkarte kann man auch verschmerzen.
Man kann schon einige verluste verkraften ( und man kann auch einfach ausprobieren ob die noch hoch kommt.. Die CPU hier hat ja ohnehin erweiterte Garantie. Dabei nur darauf achten, dass die Pins die da sind, keinen Kurzschluss verursachen und auch auf dem richtigen Pad landen)
Bully49
Lt. Commander
- Registriert
- Jan. 2023
- Beiträge
- 1.585
@madmax2010
Ich danke Dir sehr für die ausführlichen Informationen und vor allem die Mühe, die du dir gemacht hast ... Ich weiß das zu schätzen.
Ich danke Dir sehr für die ausführlichen Informationen und vor allem die Mühe, die du dir gemacht hast ... Ich weiß das zu schätzen.
Wow super, danke für die ganzen Infos!madmax2010 schrieb:
Ergänzung ()
Perfekt, danke! Mit so einem Teil, werd ich es denke mal einfacher haben, direkt den Sockel auszutauschen als an einzelnen Pins mir die Haare auszufressen!xexex schrieb:Solche Sockel werden im BGA Verfahren aufgelötet, mit Erfahrung, Vorsicht und richtigen Werkzeug lassen sich deshalb auch einzelne Pins austauschen.
Ohne eine BGA Lötstation wird es jedoch mehr zur Glücksache, genau den einen Pin zu erwischen ohne andere ebenfalls auszulöten oder in der Position zu verschieben. Ich denke jeder kann eine Youtube suche bedienen, also spare ich mir hier weitere Verlinkungen.
Machbar und kaufbar ist heute natürlich alles, vom professionellen Urmacherwerkzeug bis zum Microskop für solche Aufgaben, einzig eine ruhige Hand muss man schon haben.

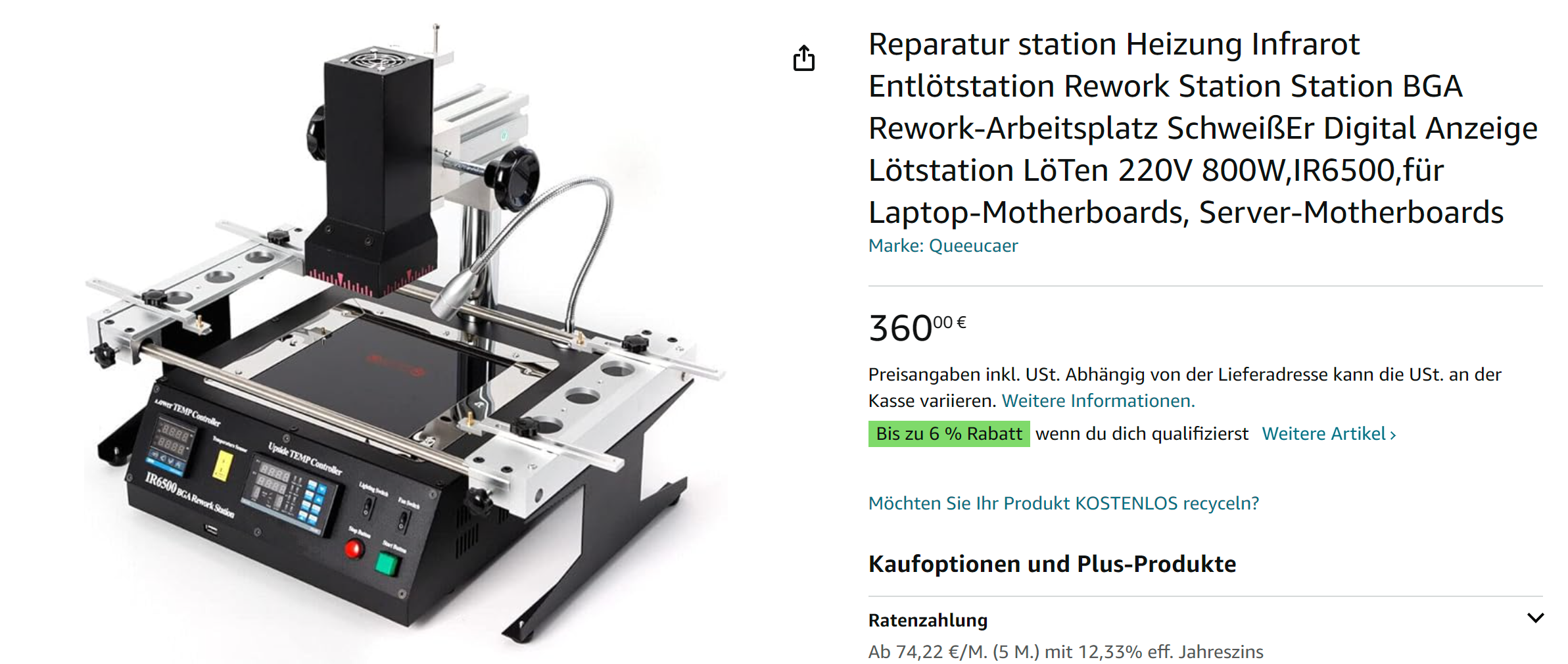

Anhang anzeigen 1524890
https://www.amazon.de/dp/B0CY7ZXVC5
@innoss Einzelne Pins wirst du nicht kaufen können , weil sie je nach Hersteller unterschiedlich ausfallen dürften. Du musst also schon schauen wer den Sockel hergestellt hat und einen passenden LGA Sockel als Ersatzteilspender besorgen. Alternativ schaust du nach baugleichen defekten Boards bei Ebay.
Billiger als gedacht... Freu mich schon drauf das auszuprobieren 😁
