manche gehäuse nutzen beim mittel loch so nen stupsel als zentrierhilfe auf dem bild kann ichs nicht erkennenAmaoto schrieb:
die freien löcher in der mitte (rechts neben BEQUIET INDEX) sehn auch etwas komisch aus, als wär da ne schraube von der andern seite rein gedreht
Ok.dann bin ich wieder am Anfang. Werde morgen nochmals von Anfang an bauen. Ich habe noch das Montech King 95 gehäuse.

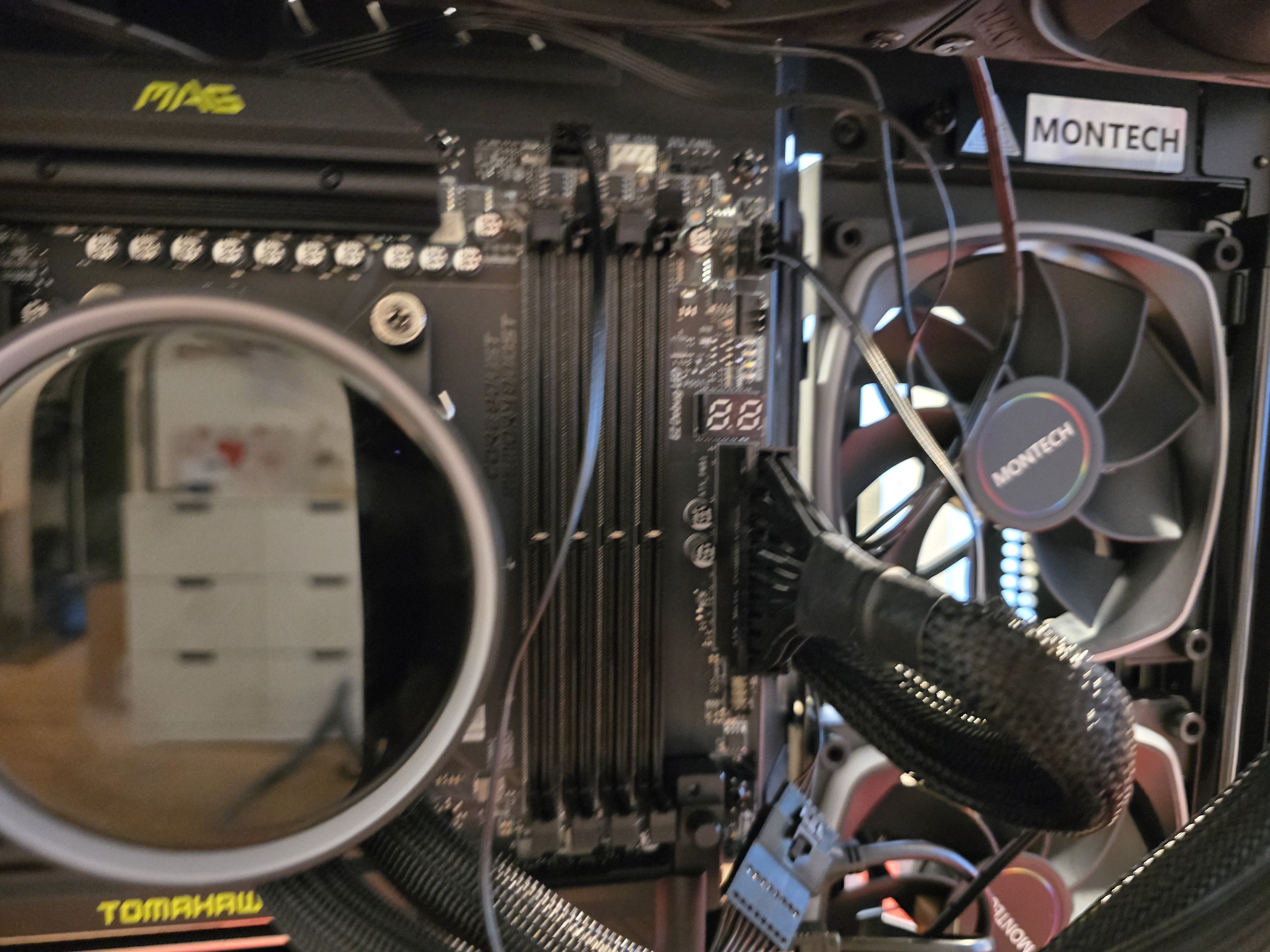

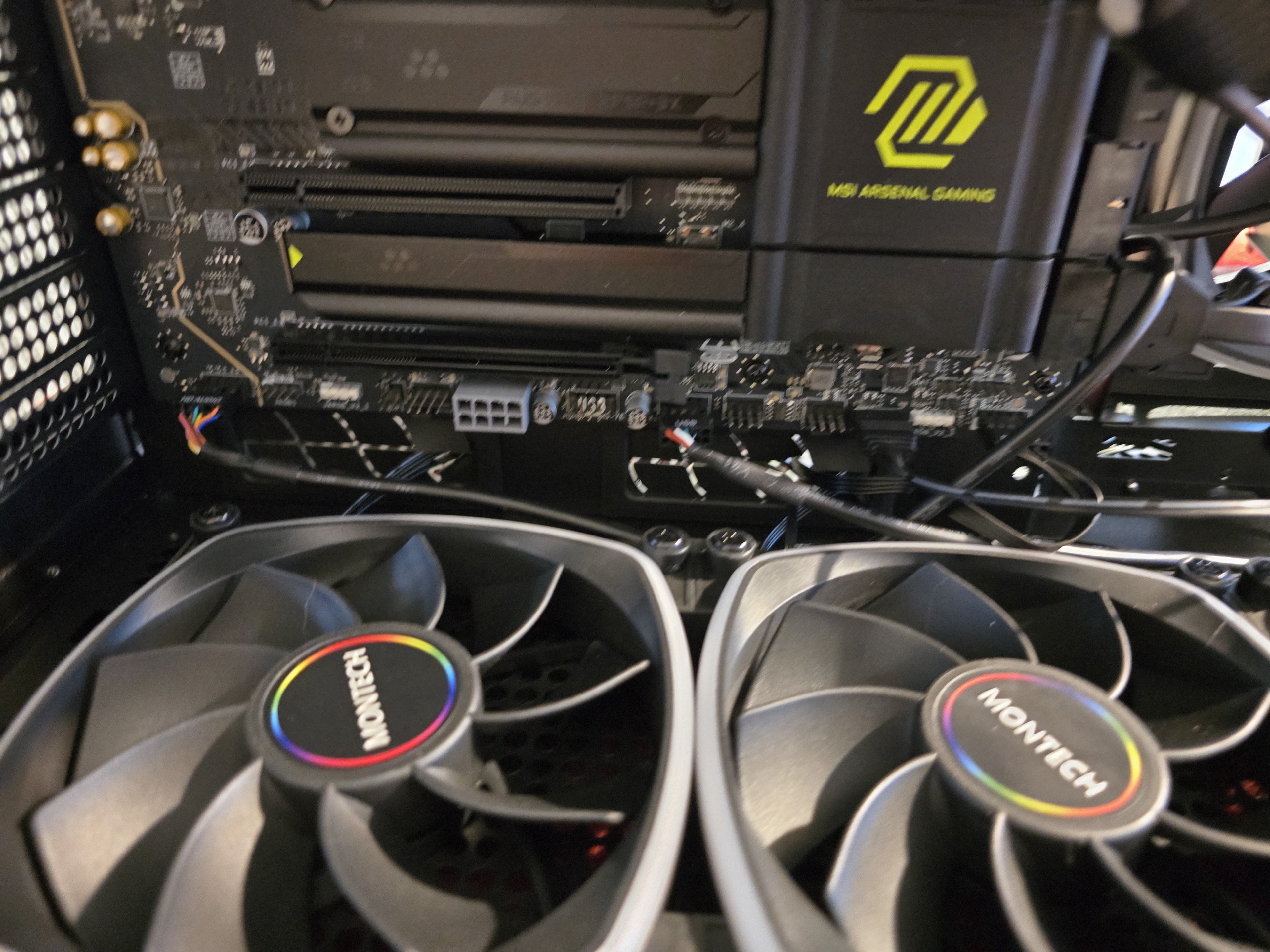

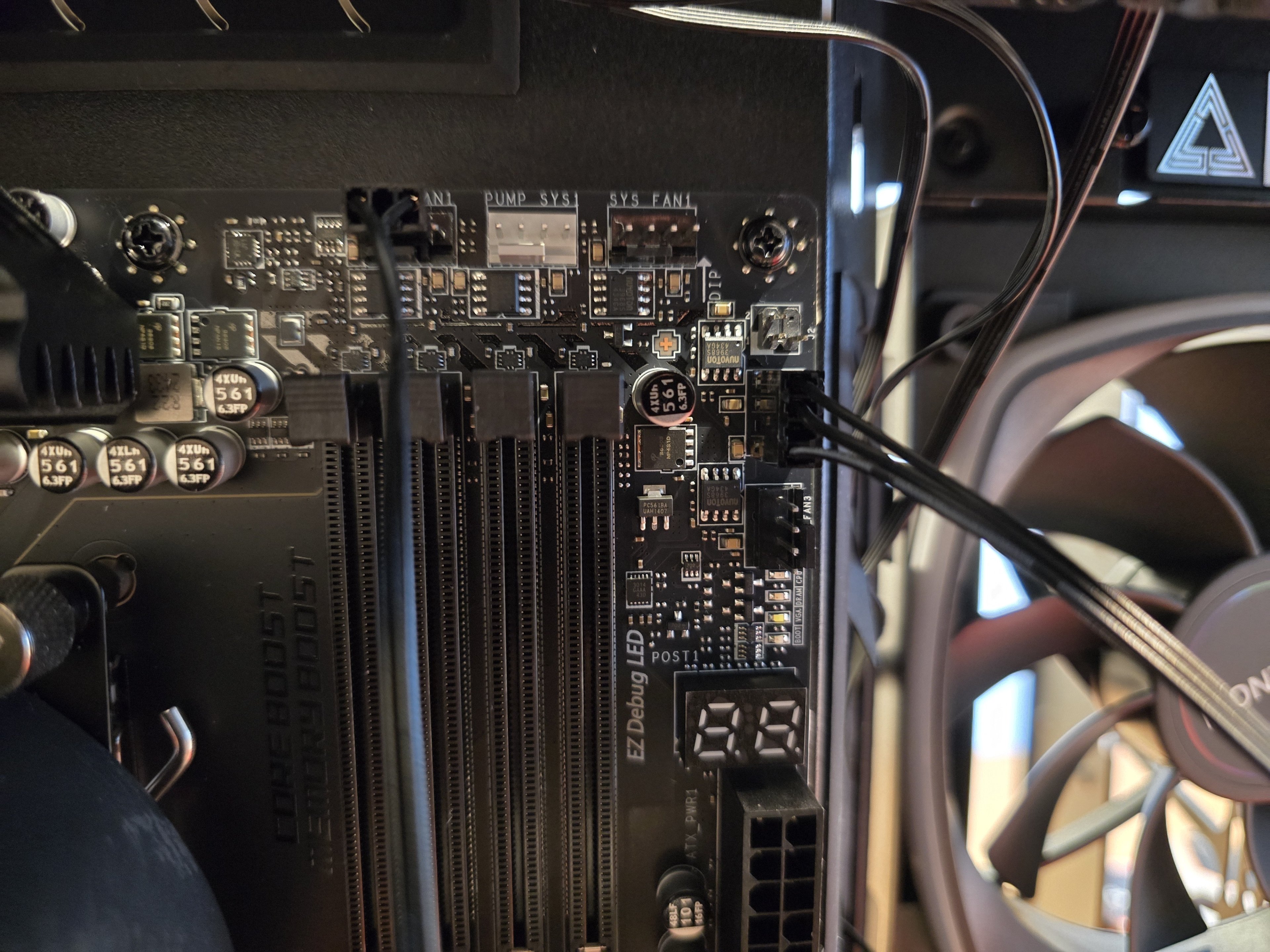

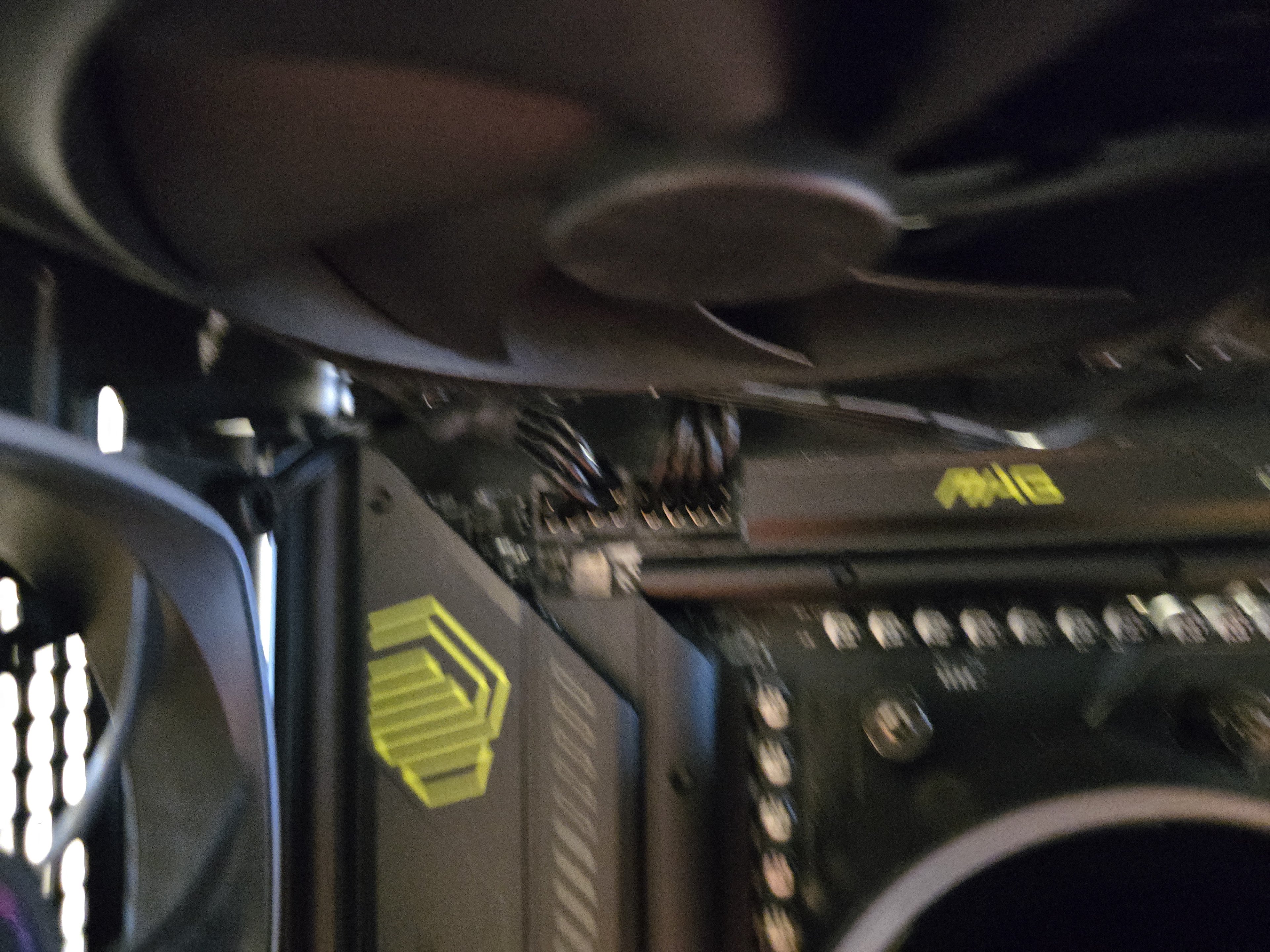

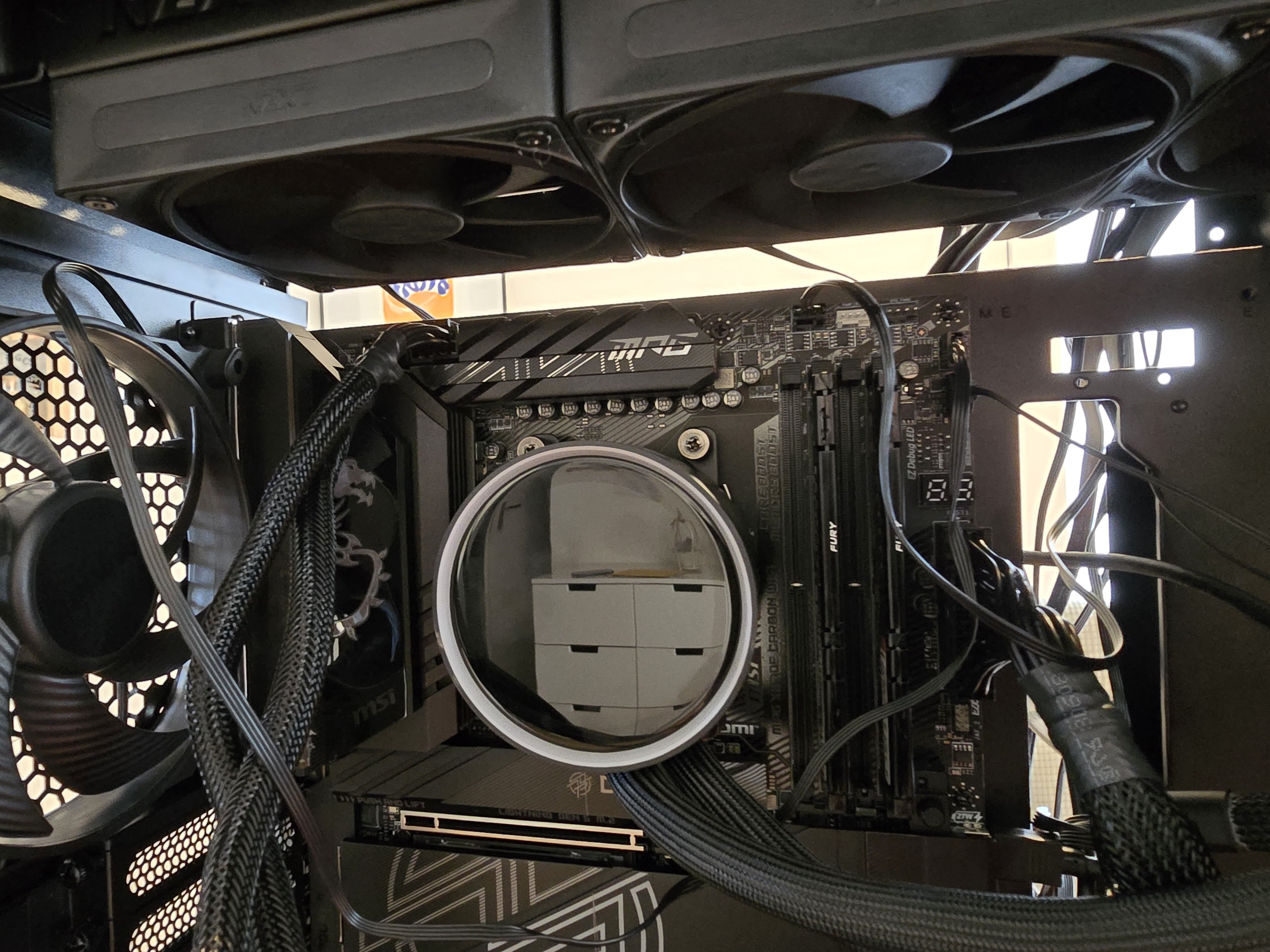

Im Anhang noch Fotos nach dem zusammenbau. Vielleicht sieht jemand etwas. Die Powerlampe leuchtet rot. Aber keine Lüfter wo sich drehen, und auch keine Fehlermeldung. Ist nicht aufgeräumt.
Meinst du das.ist ein Abstandhalter ohne Gewinde. Könnte das die Fehlerquelle sein?
Im Anhang noch Fotos nach dem zusammenbau. Vielleicht sieht jemand etwas. Die Powerlampe leuchtet rot. Aber keine Lüfter wo sich drehen, und auch keine Fehlermeldung. Ist nicht aufgeräumt.
Ergänzung ()
kieleich schrieb:
Meinst du das.ist ein Abstandhalter ohne Gewinde. Könnte das die Fehlerquelle sein?
Zuletzt bearbeitet:
kieleich
Captain
- Registriert
- Apr. 2020
- Beiträge
- 3.193

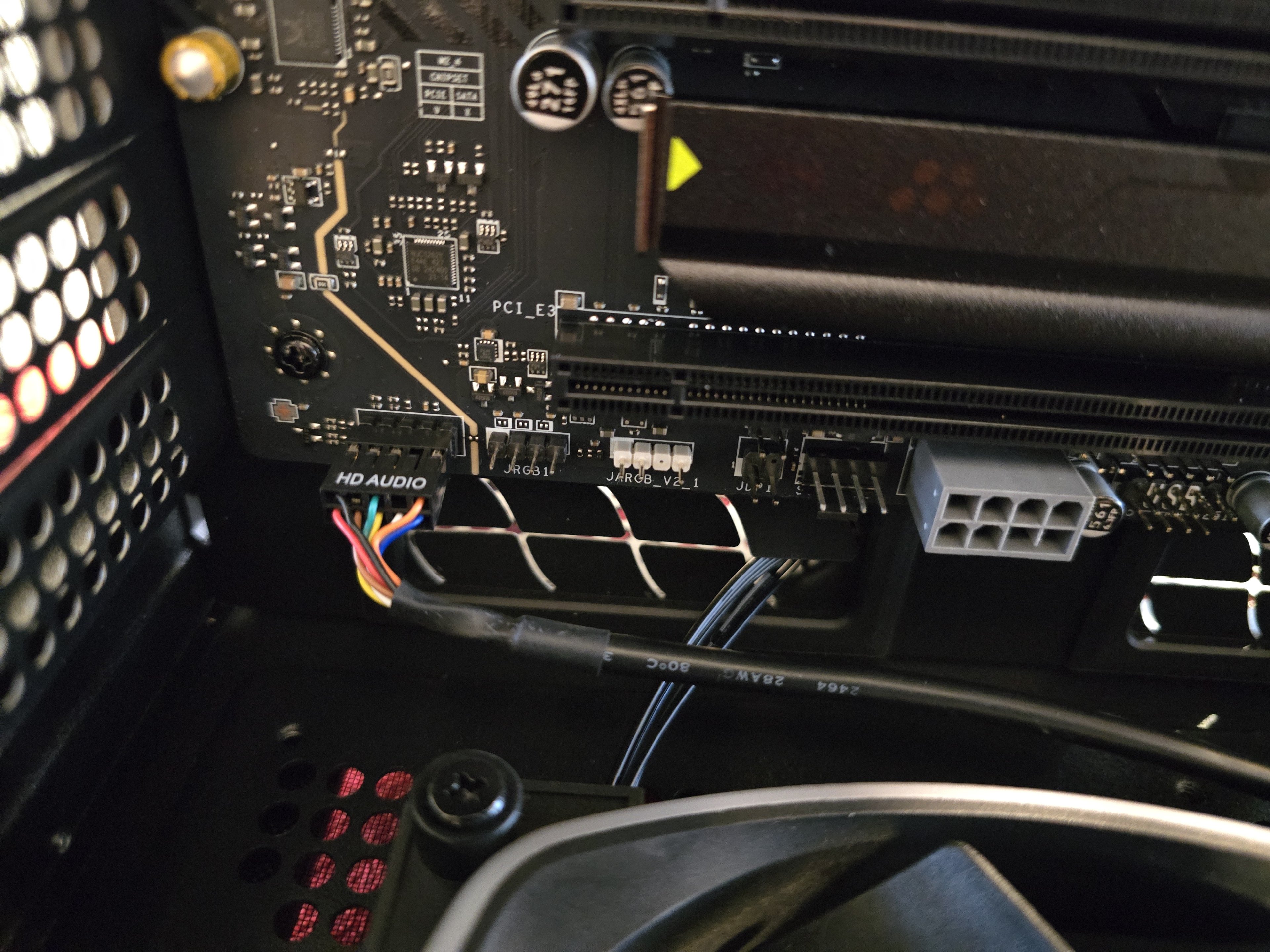

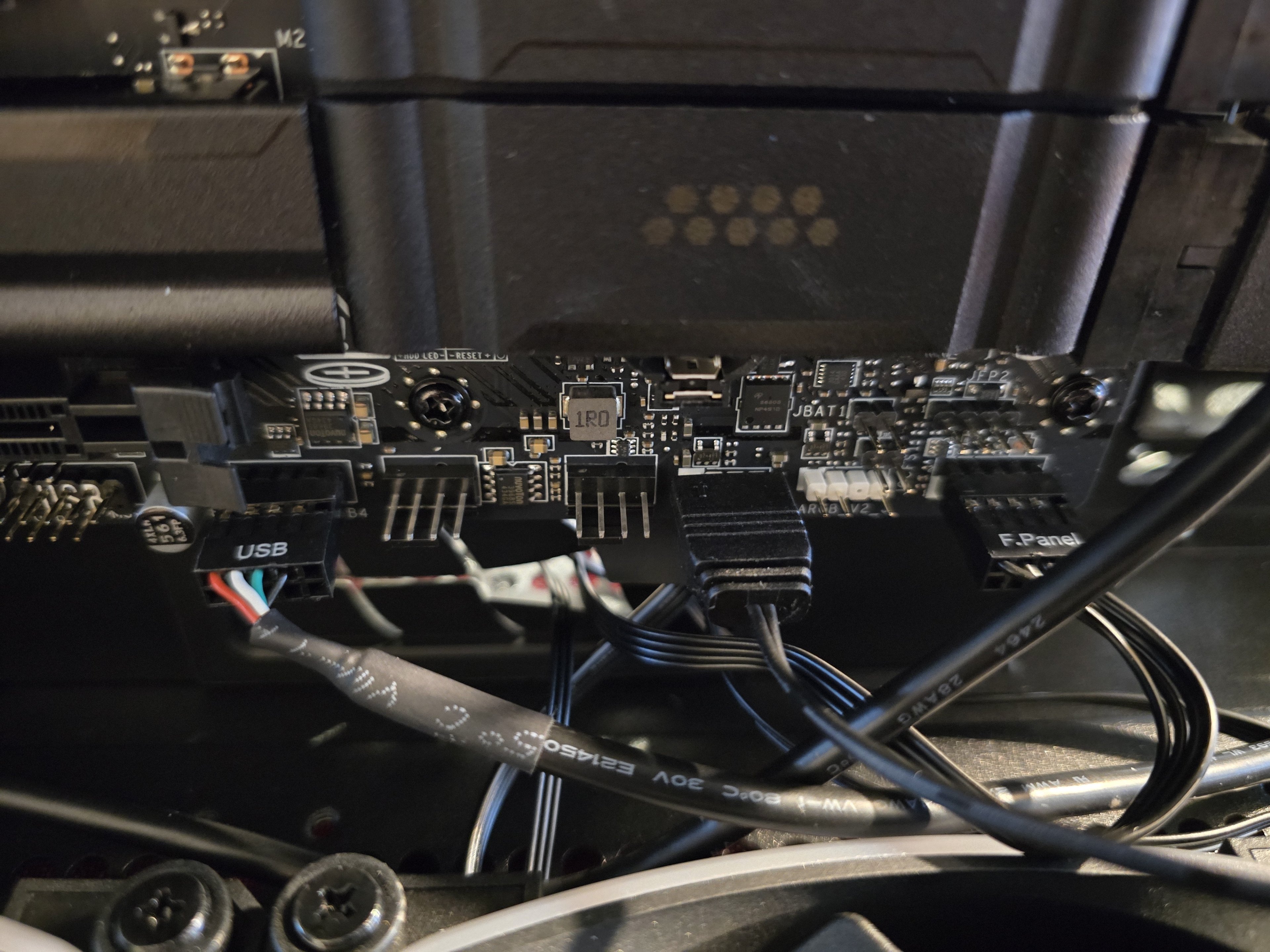

stecker unten links sitzt falsch (frontaudio? eine pfostenreihe versetzt), stecker unten mitte (usb) scheint auch schief zu sitzen, stecker rechts (frontpanel verbindungshilfe nehm ich an) kann ich nicht beurteilen
sind das kratzer auf dem board(abdeckungen)?
mir springt sonst nicht ins auge aber lass mal alles weg was man nicht unbedingt braucht
sind das kratzer auf dem board(abdeckungen)?
mir springt sonst nicht ins auge aber lass mal alles weg was man nicht unbedingt braucht
Hapi schrieb:

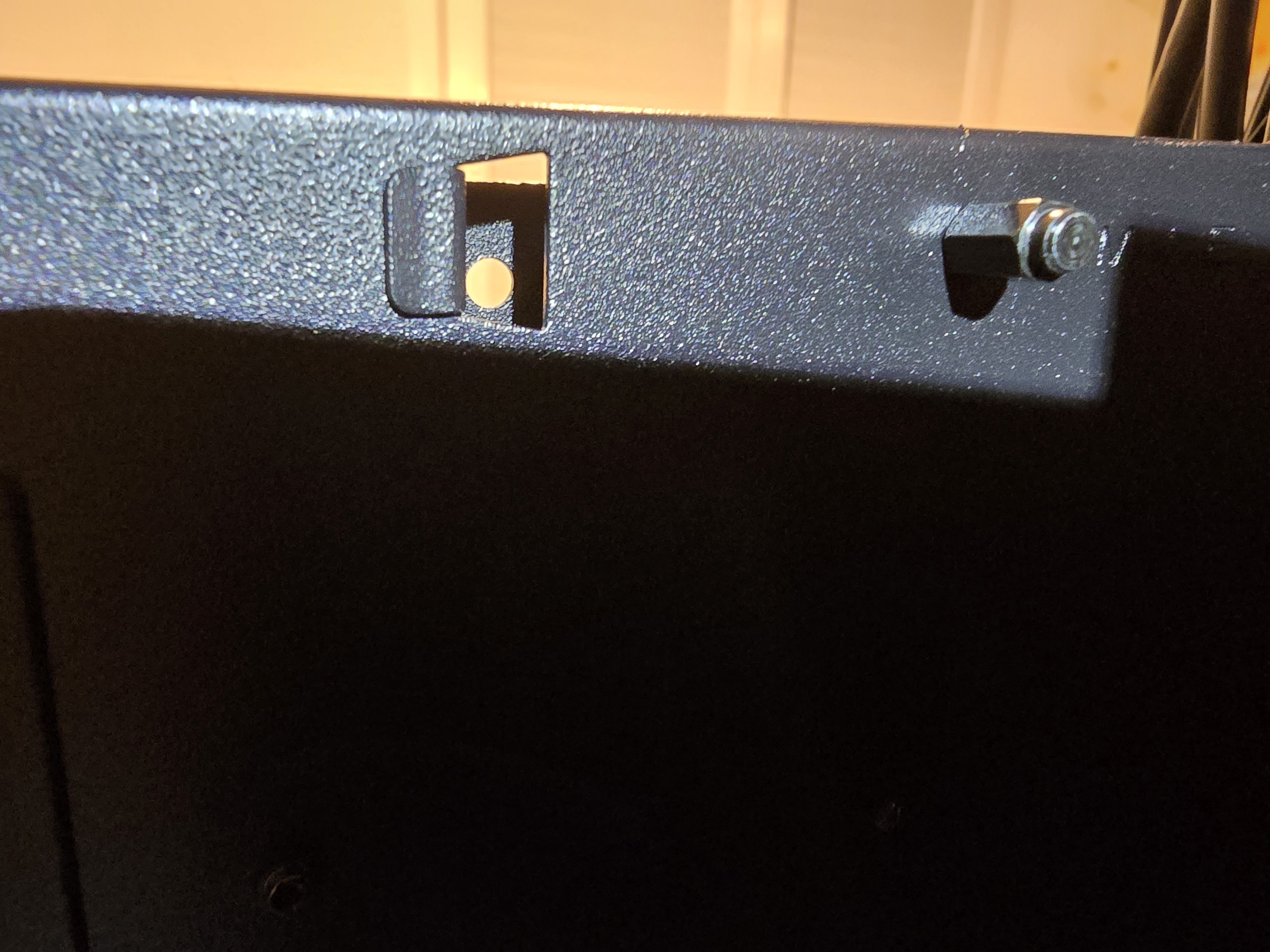

Nun, das ist solch ein "Nupsi"/Nippel um das Board zu zentrieren und die anderen Schrauben bei den anderen Standoffs somit leichter rein gehen.
Stammt noch aus den Zeiten, wo man aktiv gegen das lohse IO-Shield "ankämpfen" musste, welches mit kleinen Federbeinen gegen das Board drückte und somit das verschrauben in unzugänglichen Gehäusen erschwerten.
Der Nippel sollte in das Mittlere Loch passen. Dann kannst du dort natürlich die Schraube weg lassen.Ist das nicht der Fall und der Nippel bleibt hinter dem Board weil er nicht rein geht, (was unwarscheinlich ist), kannst du ihn auch ausdrehen und einen Normalen Standoff rein machen...

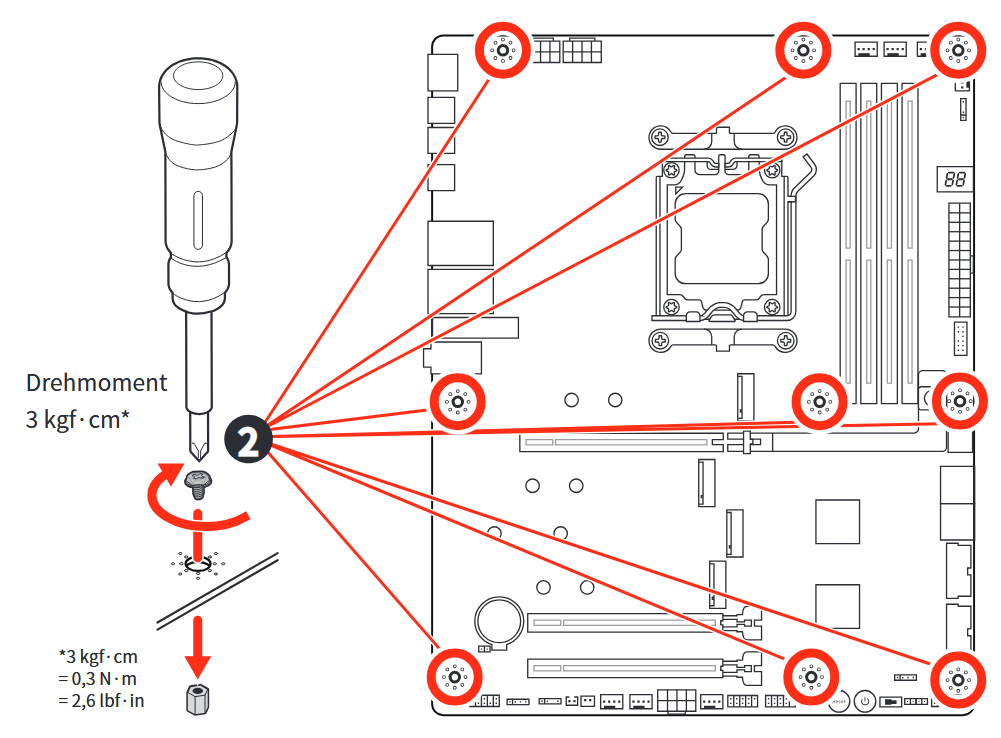

Auch wenns mittlerweile geklärt sein sollte, auf S11 des Handbuchs ist noch ne schöne Grafik zum Thema Verschraubung:
Ich danke Euch für die Unterstützung als Laie. Ich werde heute sicher noch die einte oder andere Frage beim bauen haben. Hat jemand von euch das Montech King 95 Gehäuse gebaut? Dort sind ja die Abstanzhalter auch vormontiert.
Zum Montech: Nein.Hapi schrieb:
Allgemein:
Die Abstandshalter sind i.d.R. immer vormontiert, egal ob billiges oder teures Gehäuse. (Ausnahmen bestätigen die Regel)
Die sind dann auch i.d.R. für ATX-Boards verbaut. Nutzt man ein Board mit anderem Formfaktor (µATX, E-ATX, Mini-ITX, usw.) muss man die Standoff dementsprechend umbauen...
Falls ein Gehäuse es doch mal anders verbaut haben sollte, muss man halt gucken bzw. spätestents bei eindrehen der Schrauben wird man es merken...
Wie gesagt, sollen halt keine unnötigen, an Stellen, wo keine Schraube hin kommt, drin bleiben, da sie halt nen kurzen auf der Rückseite verursachen und somit das Board auch in den Tod reißen können...
whats4
Fleet Admiral
- Registriert
- Aug. 2005
- Beiträge
- 19.440
was mich freut ist, daß das forum helfen kann.
was mich eher deprimiert ist, daß mit dem wissensstand selbst hand angelegt wird.
kann man ja, aber vielleicht ist vorher fragen/schlaumachen die kurz/mittel/langfristig klügere variante.
reihenfolge und so.
weil sowas wie an kurzen hast schnell.
und im pc ned viele volt. aber viele ampere, mitunter.
und das kann ganz schnell in ganz viel schaden enden.
no undo.
was mich eher deprimiert ist, daß mit dem wissensstand selbst hand angelegt wird.
kann man ja, aber vielleicht ist vorher fragen/schlaumachen die kurz/mittel/langfristig klügere variante.
reihenfolge und so.
weil sowas wie an kurzen hast schnell.
und im pc ned viele volt. aber viele ampere, mitunter.
und das kann ganz schnell in ganz viel schaden enden.
no undo.
kieleich
Captain
- Registriert
- Apr. 2020
- Beiträge
- 3.193
ich weiß nicht wie wir dir weiter helfen könne
wenn die abstandhalter von anfang an richtig waren dann ist der ganze thread ja auf der falschen fährte
die falsch u schief sitzenden stecker machen mir dann schon eher sorgen
mach die nullmethode, alles raus was nicht dran sein muss
also bleibt nur, cpu, 1x ram, atx strom u cpu strom
NICHTS anderes, kein nvme, kein front panel usb usw usf. höchstens noch ein PC Speaker falls das Brett keinen hat u. hier noch was mitteilt
der einschalter zum testen ist ja netter weise direkt am board?
welche cpu eigentlich dran?
welches bios drauf?
wenn die abstandhalter von anfang an richtig waren dann ist der ganze thread ja auf der falschen fährte
die falsch u schief sitzenden stecker machen mir dann schon eher sorgen
mach die nullmethode, alles raus was nicht dran sein muss
also bleibt nur, cpu, 1x ram, atx strom u cpu strom
NICHTS anderes, kein nvme, kein front panel usb usw usf. höchstens noch ein PC Speaker falls das Brett keinen hat u. hier noch was mitteilt
der einschalter zum testen ist ja netter weise direkt am board?
welche cpu eigentlich dran?
welches bios drauf?
Firefly2023
Banned
- Registriert
- Sep. 2023
- Beiträge
- 8.684

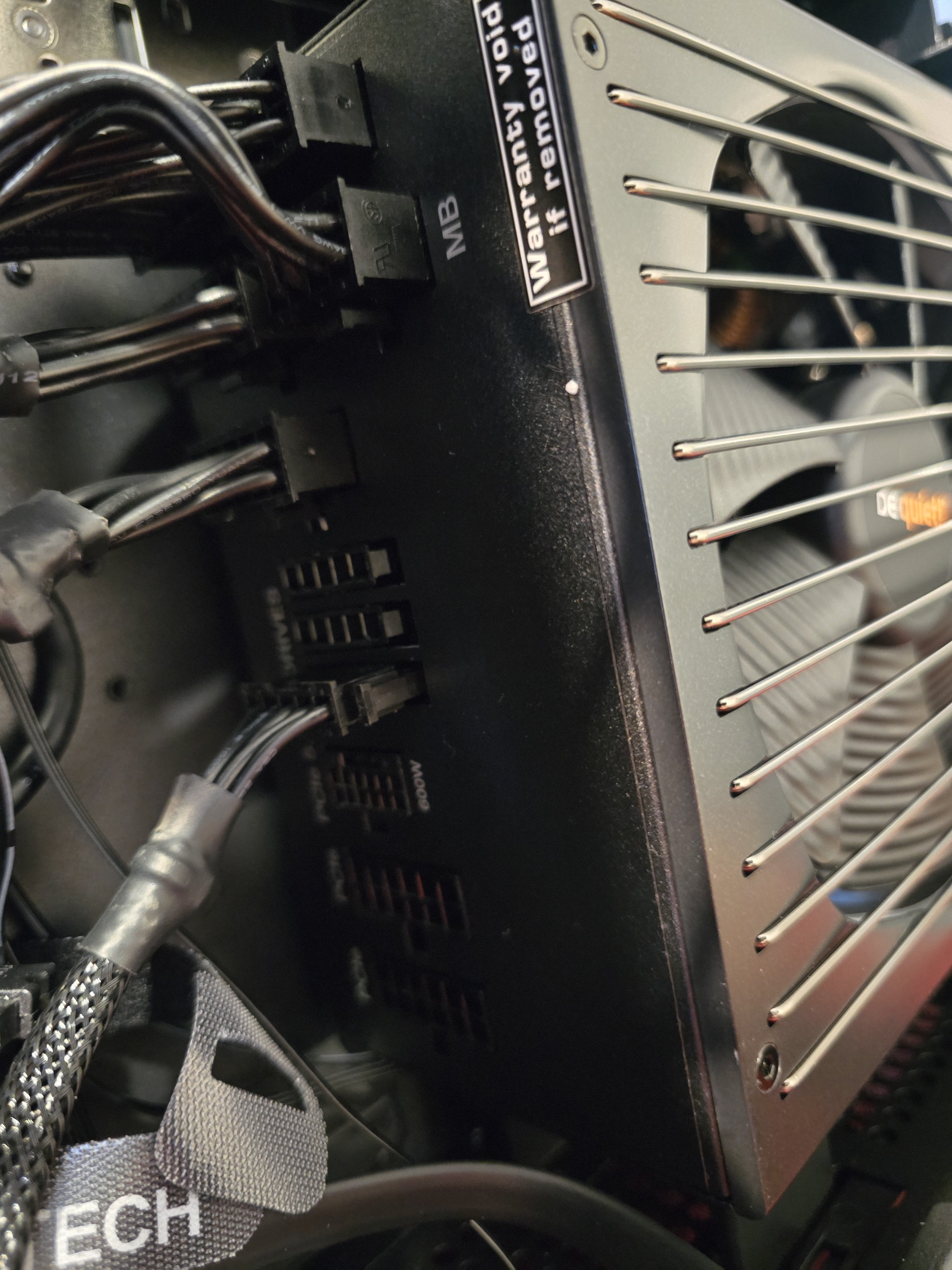

Sei mir nicht böse. Schau ins Handbuch, da steht alles drin. Die Kabel sind alle falsch verlegt und kreuz und quer. Das Board startet nicht, weil du zu 99,9 Prozent die Kablel am NT nicht korrekt angeschlossen hast. Mach mal ein Bild von den Anschlüssen am NT!
Firefly2023
Banned
- Registriert
- Sep. 2023
- Beiträge
- 8.684
Auch das.
So.ich habe jetzt nochmals alles eingebaut. Muss nur noch das mainboard anschliessen. Ram sind unterdessen eingebaut. Grafikkarte lasse ich mit absicht weg. Schliesse monitor am hdmi vom mb an. Ich kacke fast in die Hose..aufräumen kommt später wenn er läuft. Danke fürs reinschauen
SATA zu Driver
und MB zu MB.
Ich habe heute morgen das NT kurzgeschlossen mit Büro Klammer Pin4 zu Pin 5. Lüfter drehte sich nicht..
Ich hab vor 5 Jahren meinen ersten PC selbst gebaut. Läuft heute noch..sollte ja eigentlich nicht so schwer sein.🤕
Ergänzung ()
P8 zu CPUkieleich schrieb:
SATA zu Driver
und MB zu MB.
Ich habe heute morgen das NT kurzgeschlossen mit Büro Klammer Pin4 zu Pin 5. Lüfter drehte sich nicht..
Ich hab vor 5 Jahren meinen ersten PC selbst gebaut. Läuft heute noch..sollte ja eigentlich nicht so schwer sein.🤕
Zuletzt bearbeitet:
Ich mecker ja sonst ungern - aber ist es echt zuviel verlangt, wenn man so komplett keine Ahnung hat, sich vorher mal 2 3 Youtube Videos reinzuziehen, wie man einen PC zusammenbaut? Das wird jetzt hier wieder so ein 100 Seiten Thread, bei dem jede Schraube drei mal rückgefragt werden muss.
kieleich
Captain
- Registriert
- Apr. 2020
- Beiträge
- 3.193
es gibt einfache netzteiltester im 5-10-20 € bereich, testet dann verschiedene stecker und zeigt zumindest an ob 12V 5V 3V passtHapi schrieb:
bei meinem Netzteil wäre es auch normal wenn der Lüfter sich nicht dreht (0db, semipassiv, etc)
zündende Idee hab ich sonst leider nicht und ich hab bei Geizhals definitiv die falsche Anleitung erwischt du hast da ne andere Anordnung auf deinem board
Firefly2023
Banned
- Registriert
- Sep. 2023
- Beiträge
- 8.684
@te…..wie siehts aus?
Moin, habe auch vor zwei Wochen erst einen PC zusammen gebaut, Gehäuse silent 601 von be quiet. Die Kodierung von den Haltern ist direkt auf das Gehäuse abgedruckt, die vormontage ist für atx MB ausgelegt. Ich hatte auch in der Mitte einen zentrierdorn, die restlichen waren mit gewinde.

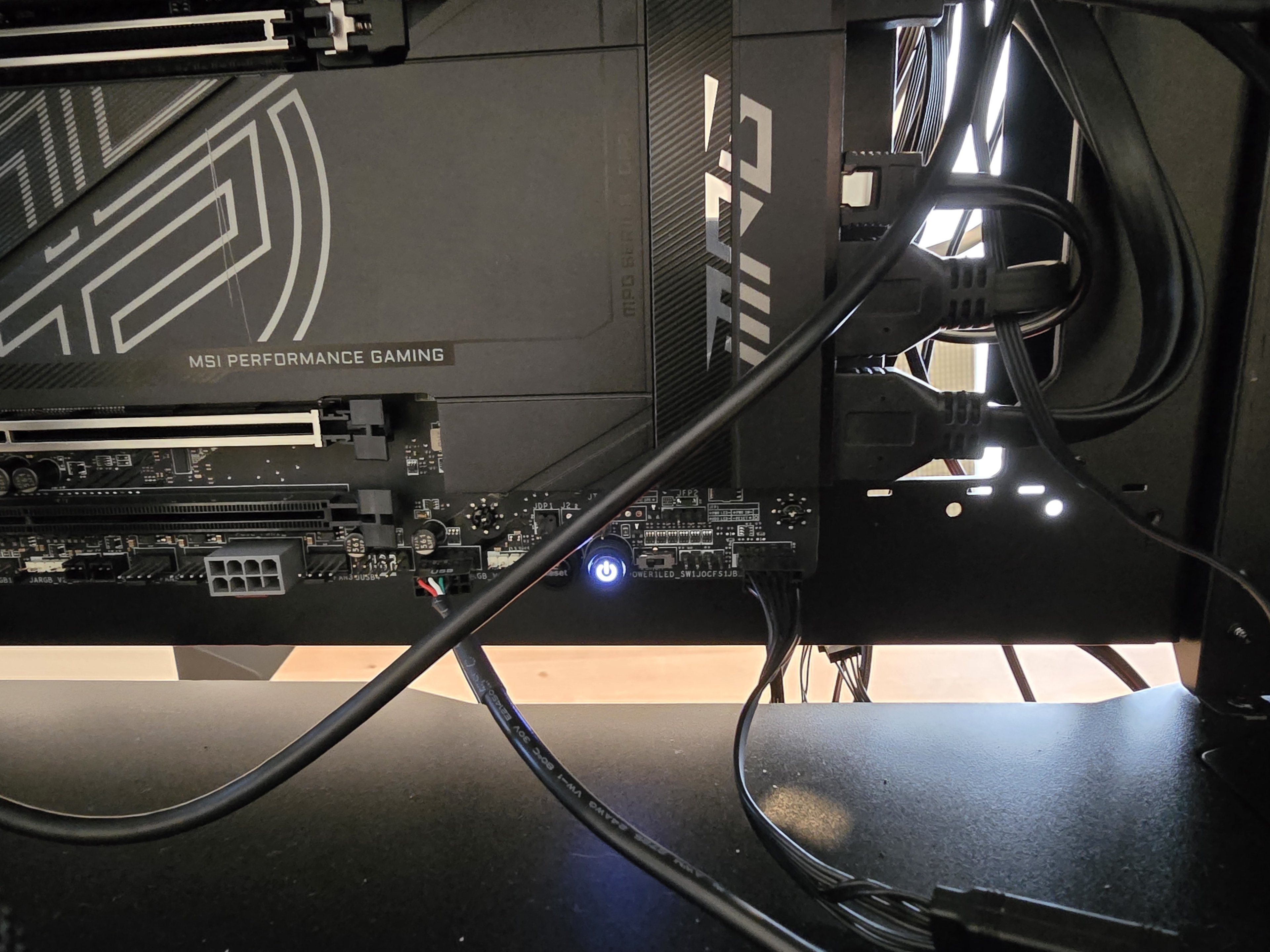

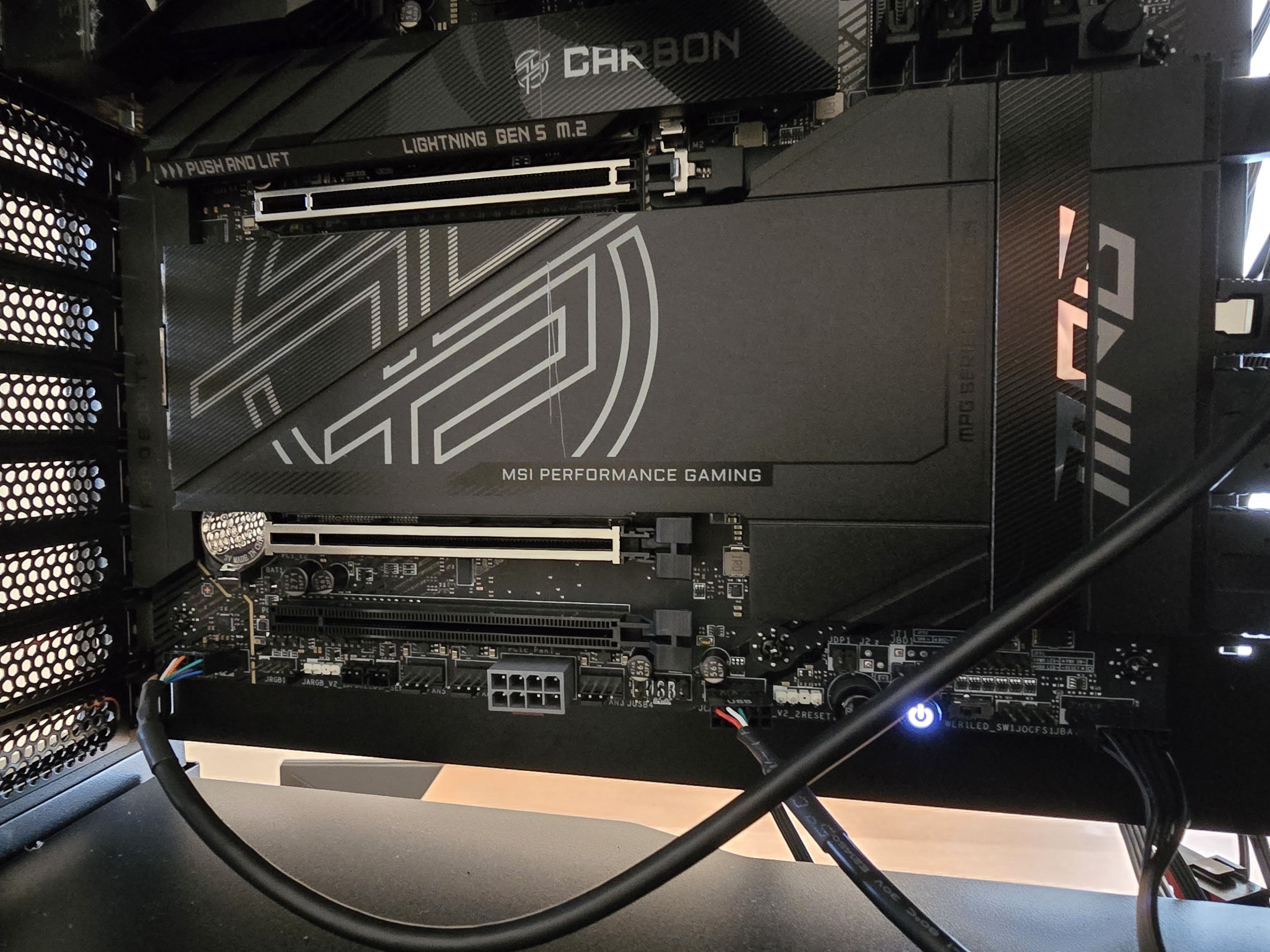

Was mir persönlich auf deinen Fotos aufgefallen ist, dass du den PCIe 1 Stecker unten auf deinem MB vergessen hast rein zu stecken. Müsste acht poliger sein, unten mittig.
Ich hatte leider auch Probs gehabt, obwohl alles ok angeschlossen war. Cpu und RAM haben bei mir geleuchtet, nur schwarzen Bildschirm gehabt. Lösung : BIOS update, da das Mainboard den neuen CPU noch nicht unterstützt hat (9800X3D)
Was mir persönlich auf deinen Fotos aufgefallen ist, dass du den PCIe 1 Stecker unten auf deinem MB vergessen hast rein zu stecken. Müsste acht poliger sein, unten mittig.
Ich hatte leider auch Probs gehabt, obwohl alles ok angeschlossen war. Cpu und RAM haben bei mir geleuchtet, nur schwarzen Bildschirm gehabt. Lösung : BIOS update, da das Mainboard den neuen CPU noch nicht unterstützt hat (9800X3D)
