Molex auf PWM funktioniert nicht

[hhk]

Hallo,

habe 2 120er 2-PIN Molex Lüfter im Gehäuse die ich ans Mainboard bekommen wollte.

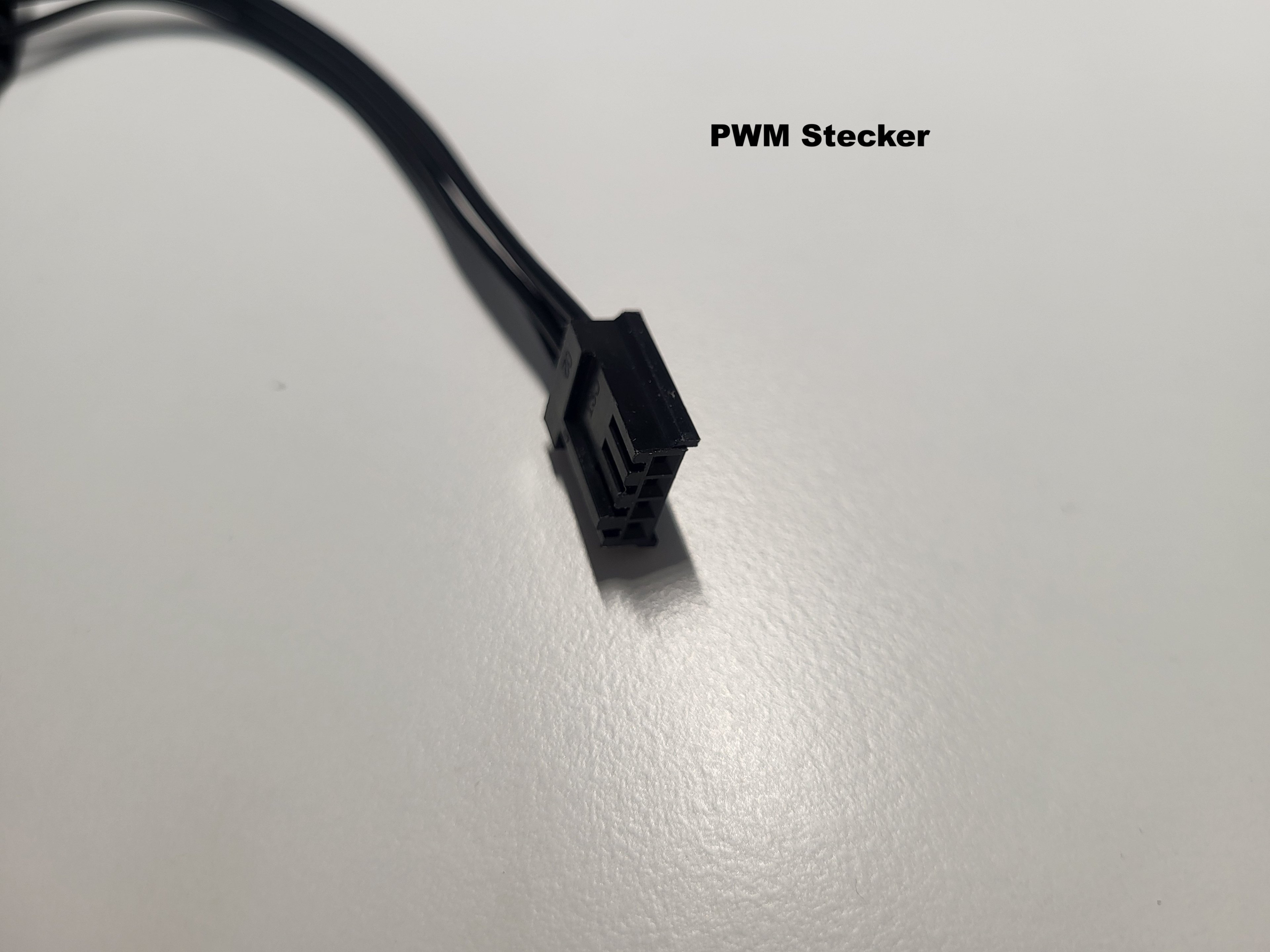

Habe einen 4PIN PWM Anschluss auf Molex ran gesteckt aber die Lüfter funktionieren nicht.

Habe daraufhin einen Molex auf 6 PIN PSU Anschluss genommen, das Netzteil blockiert aber und springt nicht an.

Woran kann es liegen?

Mainboard:
https://www.amazon.de/dp/B08G8VHHF4?ref_=pe_27091401_487187591_302_E_DDE_dt_1

Netzteil:
https://www.galaxus.de/de/s1/produc...dium=cpc&utm_content=2705624&supplier=2705624



Grüße



[xxMuahdibxx]

das die unbekannten Lüfter falsch angeschlossen wurden... da kann man froh sein wenn der PC nicht anspringt.

auch die Pinbelegung ist ja unbekannt ... nur weil es einen Adapter gibt heist ja nicht das die 2 Pins Molex richtig sind ... und wenn sind 2 Pin ungeregelte Lüfter und dann eh kein Ohrenschmaus.



[kartoffelpü]

Benenn bitte mal die konkreten Teile (vielleicht sogar mit Link zu deinem Adapter).

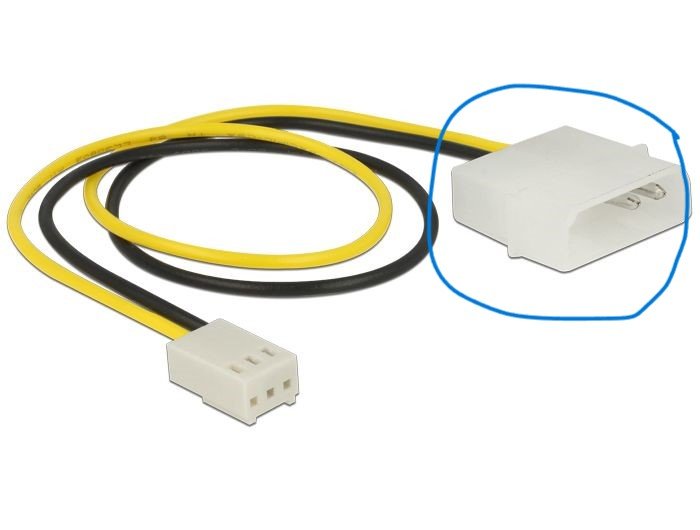

Was ist 2Pin-Molex für dich? Als Molex-Anschluss kenne ich primär diesen, welcher 4-polig ist.



[d3nso]

Gut das es nur einen Stecker von der Firma Molex gibt und nicht hunderte verschiedene...
Von welcher Hardware reden wir hier? Ohne diese Angabe ist Hilfe aus der Ferne quasi unmöglich.



[xxMuahdibxx]

@kartoffelpü der Lüfter braucht aber nur 2 Pins davon ... 12 Volt ( oder je nach Adapter ein Mix ... gab ja welche mit Wiederstand oder welche die 12 Volt und 5 Volt genutzt hatten ) und Masse ...

alle 3 Pin Lüfter haben ja auch nur 12 Volt, Masse und Tachosignal...



[hhk]

Sind NoName Lüfter.

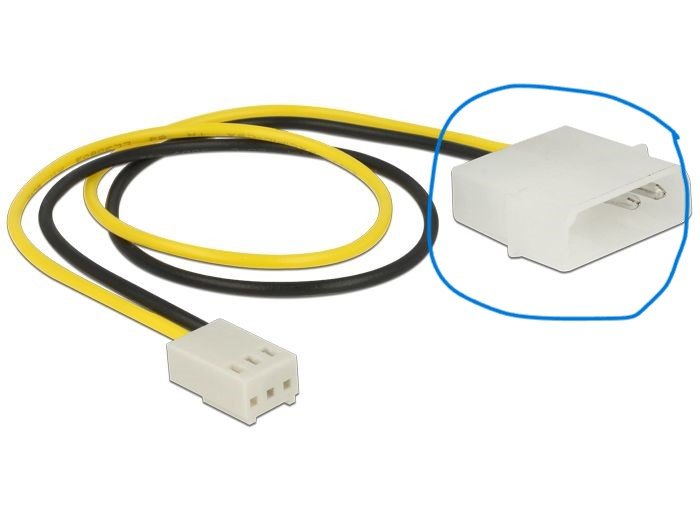

Im Anhang der Anschluss.



[TheManneken]

Welches Mainboard ist denn verbaut? Kann nämlich sein, so kenne ich es zumindest, dass man die Anschlüsse für die Lüfter zwischen PWM und DC Betrieb umschalten kann. PWM funktioniert halt nur mit PWM-Lüftern, du scheinst reine DC-Lüfter zu haben und wenn das Mainboard kein Signal vom Lüfter bekommt, laufen die ggf nicht an. Ansonsten: Anständige PWM-Lüfter kaufen.



[hhk]

GIGABYTE A520M S2H mATX

Im BIOS ist eigentlich auf AUTO gestellt. Kann zwischen den 3 wählen.



[drrrk]

@hhk zwischen 3 "Was" wählen?
schonmal versucht etwas anderes ausser Auto einzustellen?
Ich kenn das Gigabyte Bios nicht, aber es gibt bei den Lüfterneinstellungen immer ne Möglichkeit eine Alternative zu PWM einzustellen. Da stellst du dann einfach im Bios die Drehzahl manuell ein.



[hhk]

3= auto, pwm und dc(spannung)

Teste ich wenn ich daheim bin.

Warum sperrt das Netzteil beim Lüfter pin?

Ist am 6 pin Peripherie Anschluss dran.



[conf_t]

Warum sperrt das Netzteil beim Lüfter pin?

Sicher? Da das Netzteil da keinen BUS hat, um mit den Lüfter zu kommunizieren kann es halt auch sein, dass du einfach keinen 12 V DC Lüfter hast. Vielleicht AC? Vielleicht nicht 12 V? Oder verpolt oder defekt.

Aber von dir kommt halt nichts. Nicht mal das Typenschild des Lüfters….



[wuselsurfer]

Sind NoName Lüfter.

Die gibt es nicht.

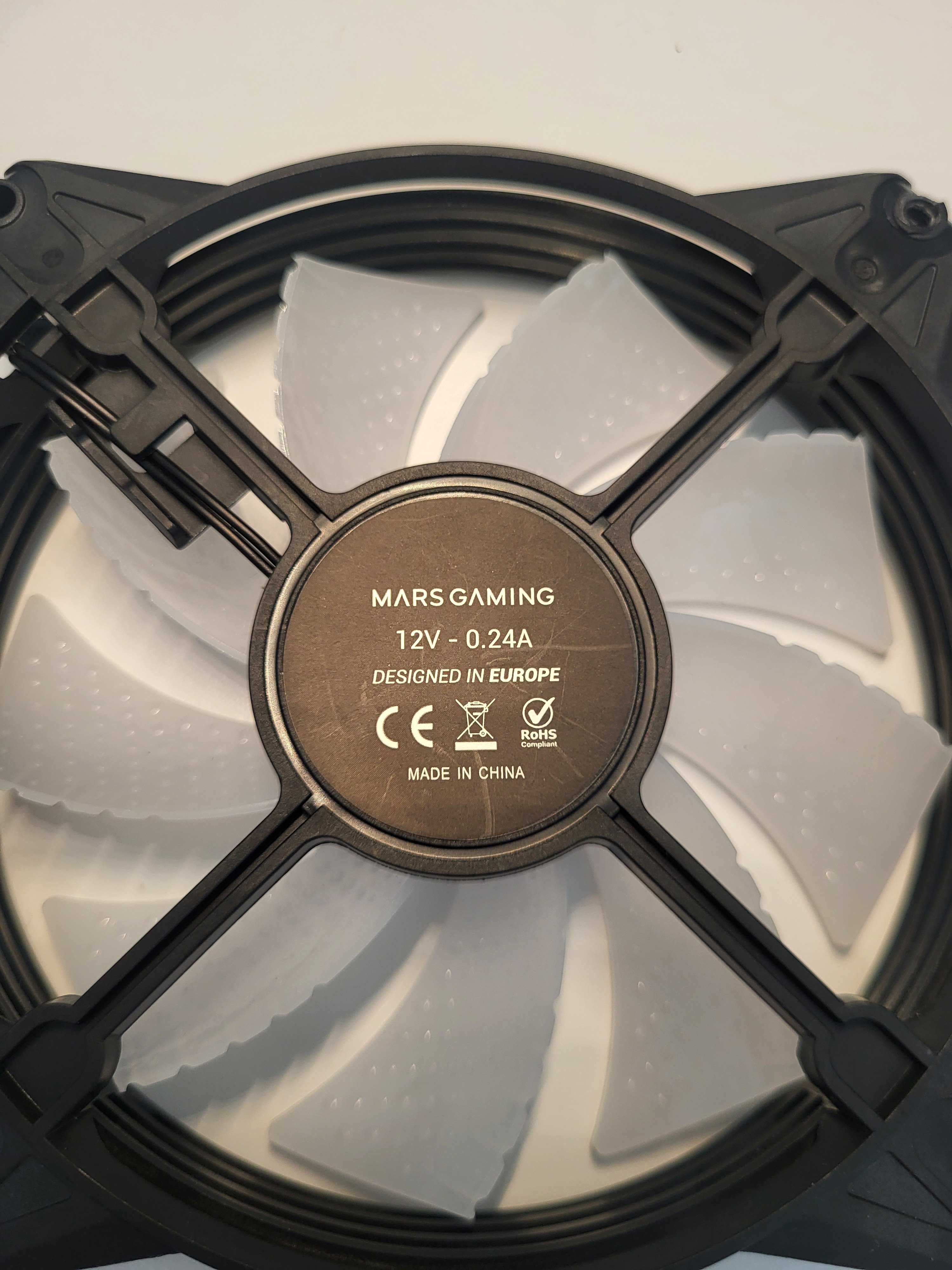

Auf jedem Lüfter steht die Herstellerfirma und die Betriebsspannung / -stromstärke.

Im Anhang der Anschluss.

Das sind 12V+ und Masse.
Geregelt wird da wohl nichts.



[hhk]

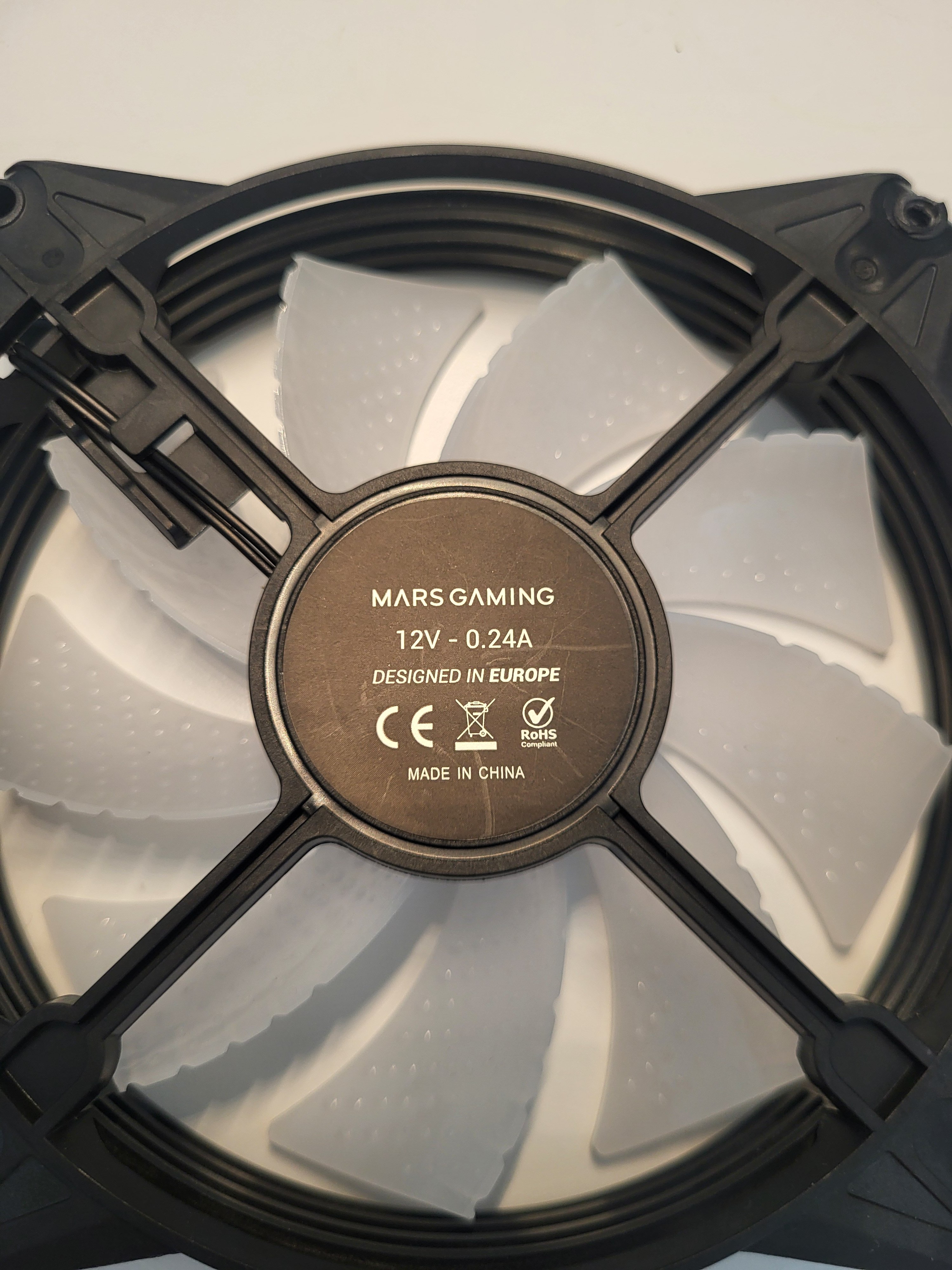

Ich mach mal n Foto wenn ich zu Hause bin. Lade ich alles im ersten Post hoch.

Edit: Fotos online!



[wuselsurfer]

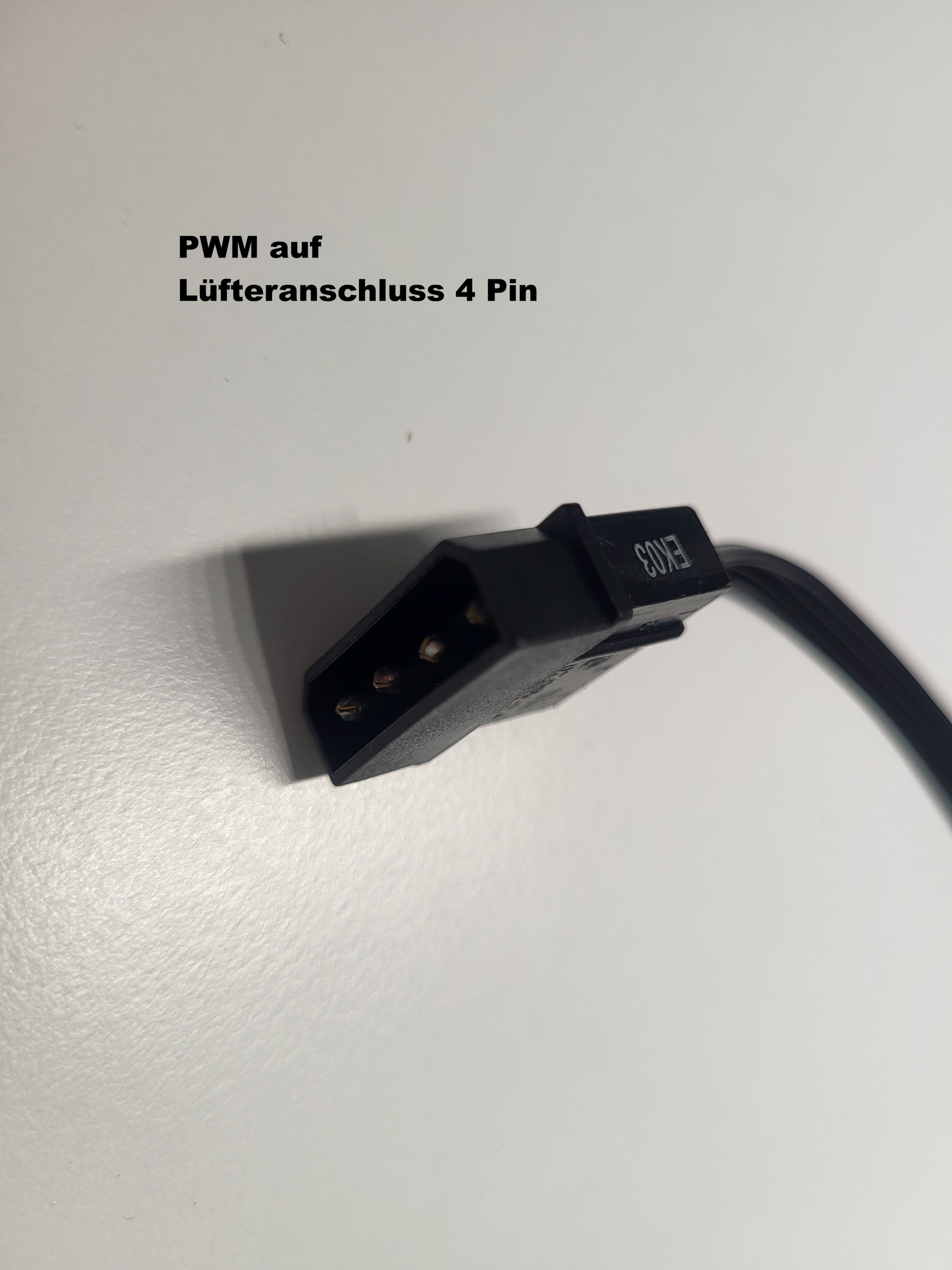

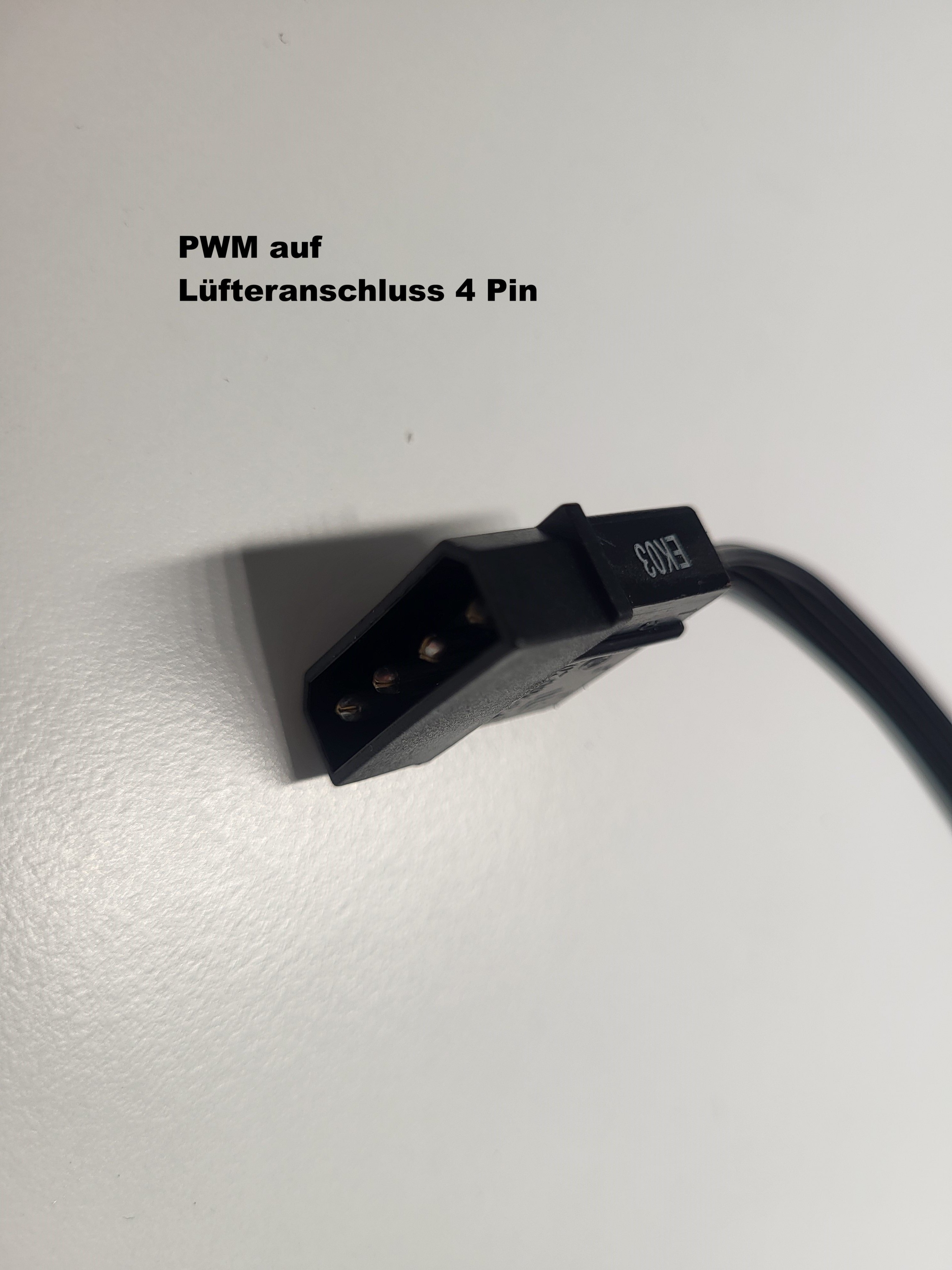

Der Lüfter hat zwar einen 4poligen PWM-Stecker, aber es ist nur 12V+ und Masse im Molexstecker angeschlossen.
Also läuft der Lüfter konstant mit 12V.

Hast Du am einen anderen Molex-Stecker vom Netzteil getestet?
Wie heißt das?



[hhk]

Netzteil ist seasonic focus 550watt

Teste mal ein anderen Lüfter am NT.

Der Lüfter hat keinen pwm Stecker, das ist nur der Adapter.

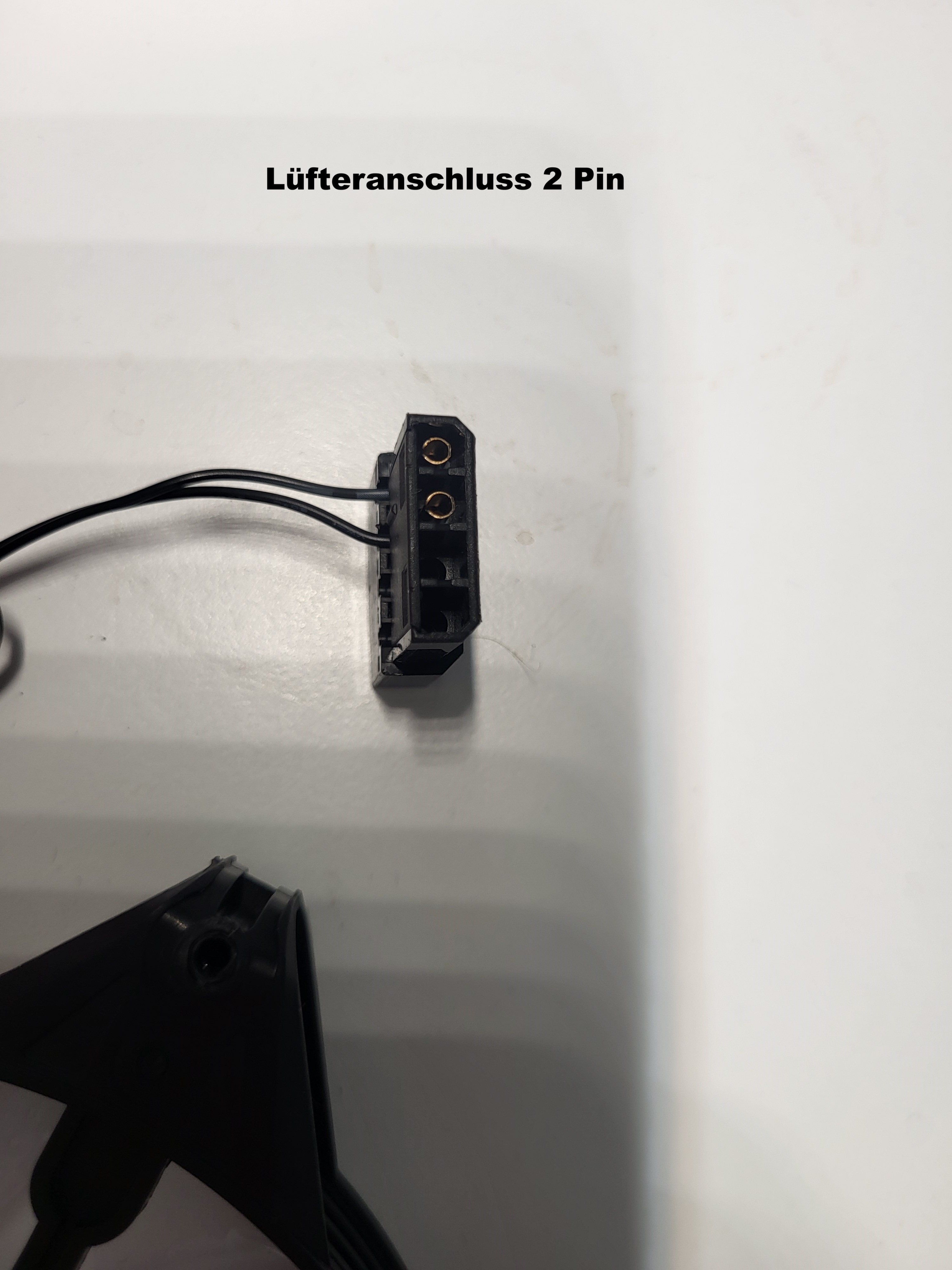

Der Lüfter hat nur 2 pin molex.



[wuselsurfer]

Der Lüfter hat nur 2 pin molex.

Dann mußt Du den Lüfter direkt mit einem Molex-Stecker vom Netzteil verbinden.



[LiniXXus]

Warum sperrt das Netzteil beim Lüfter pin?

Das Netzteil sperrt nicht, es kann aber in die Schutzschaltung gehen, wenn ein Kurzschluss anliegt.



[xxMuahdibxx]

Leider sind Farbcodes hier nicht immer eindeutig daher kann auch eine verpolung vorliegen..



[hhk]

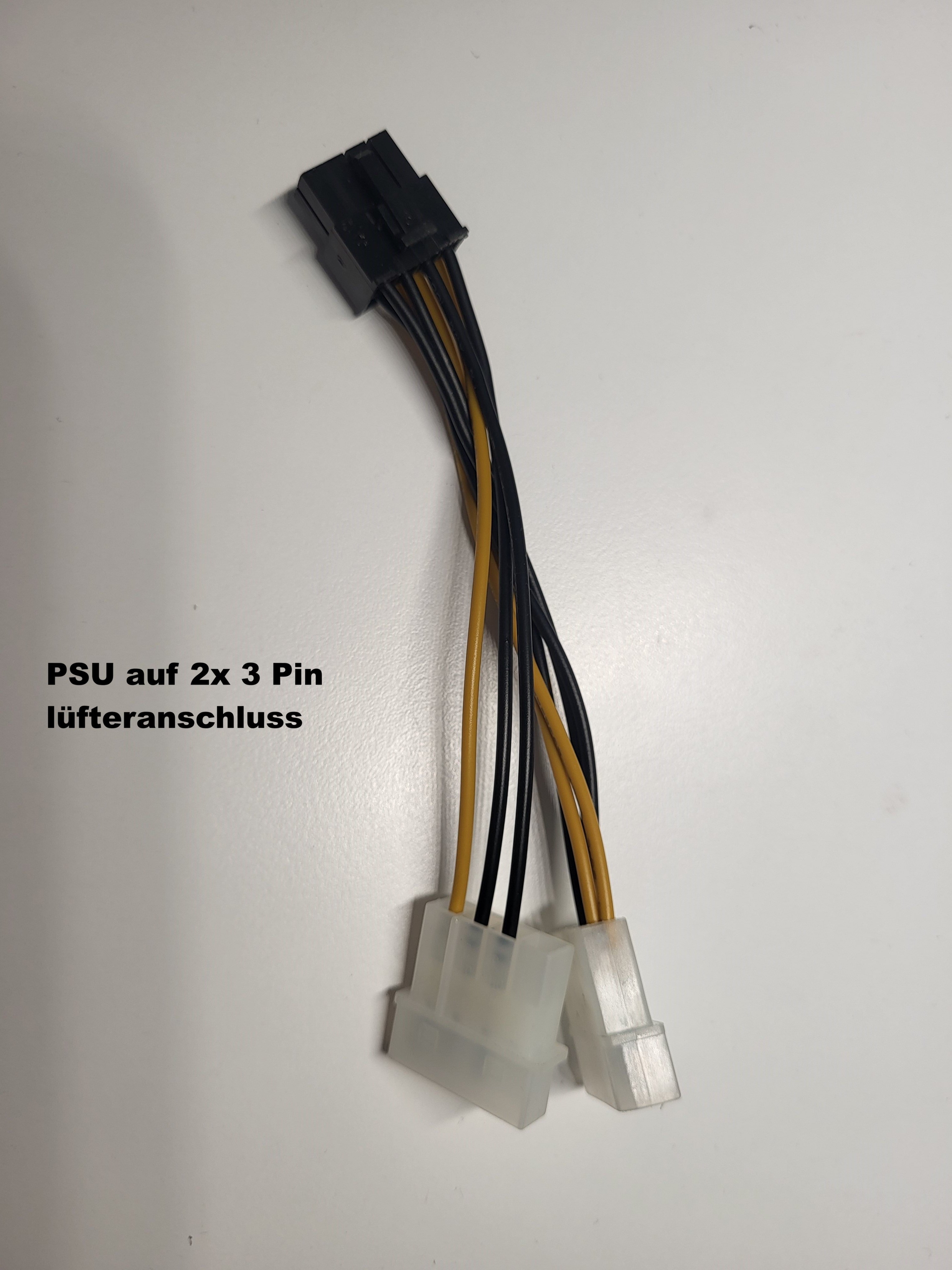

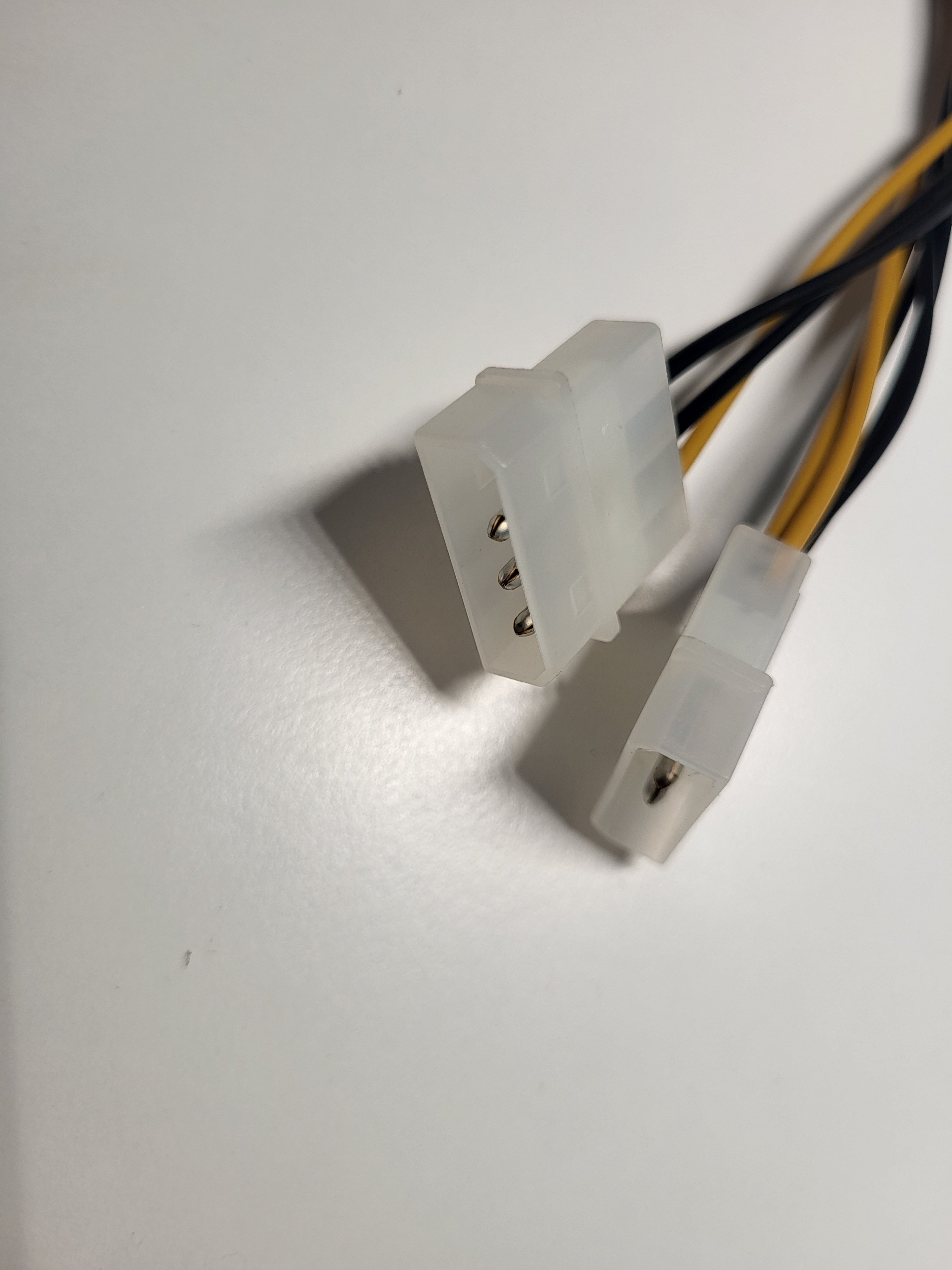

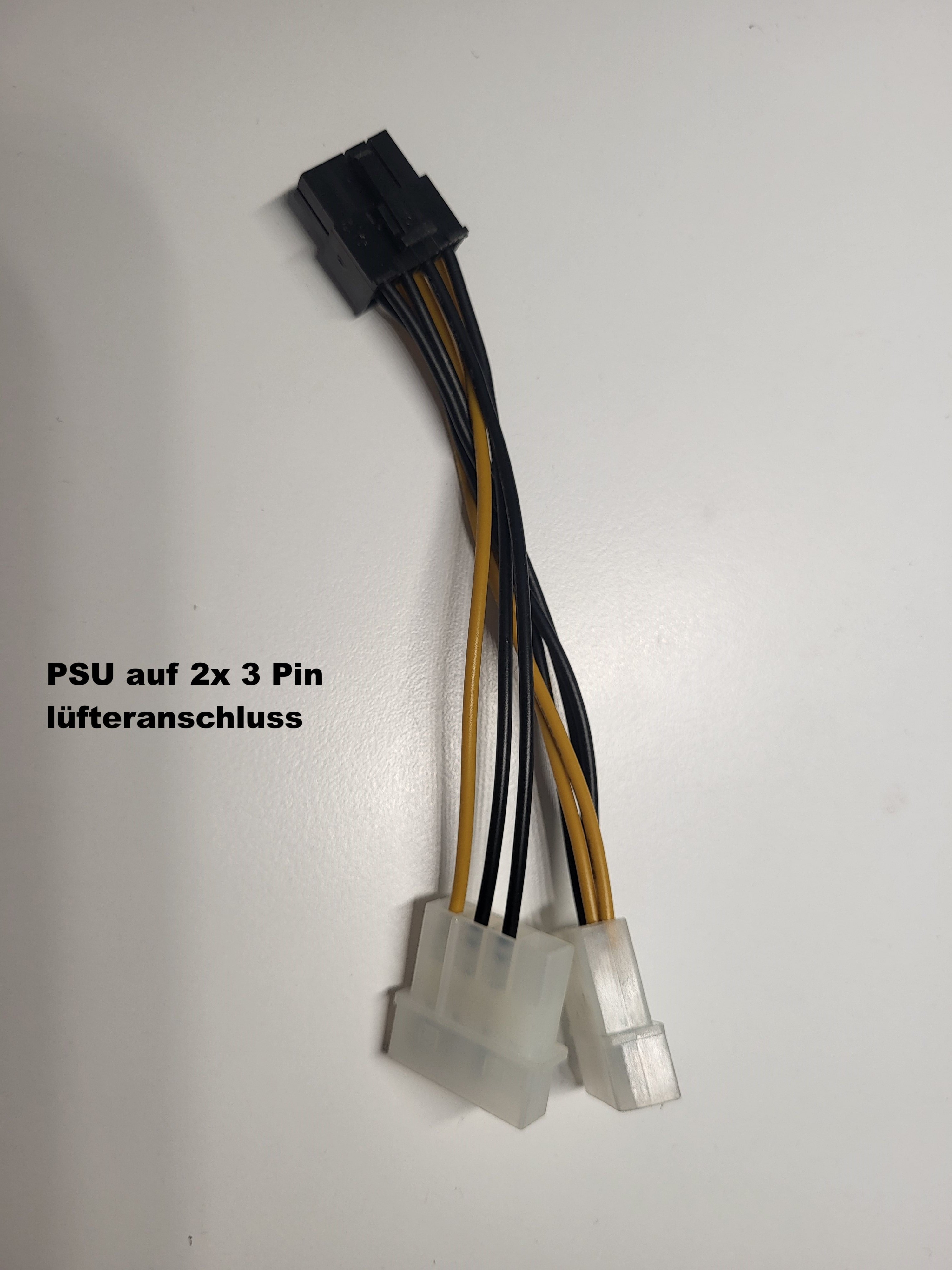

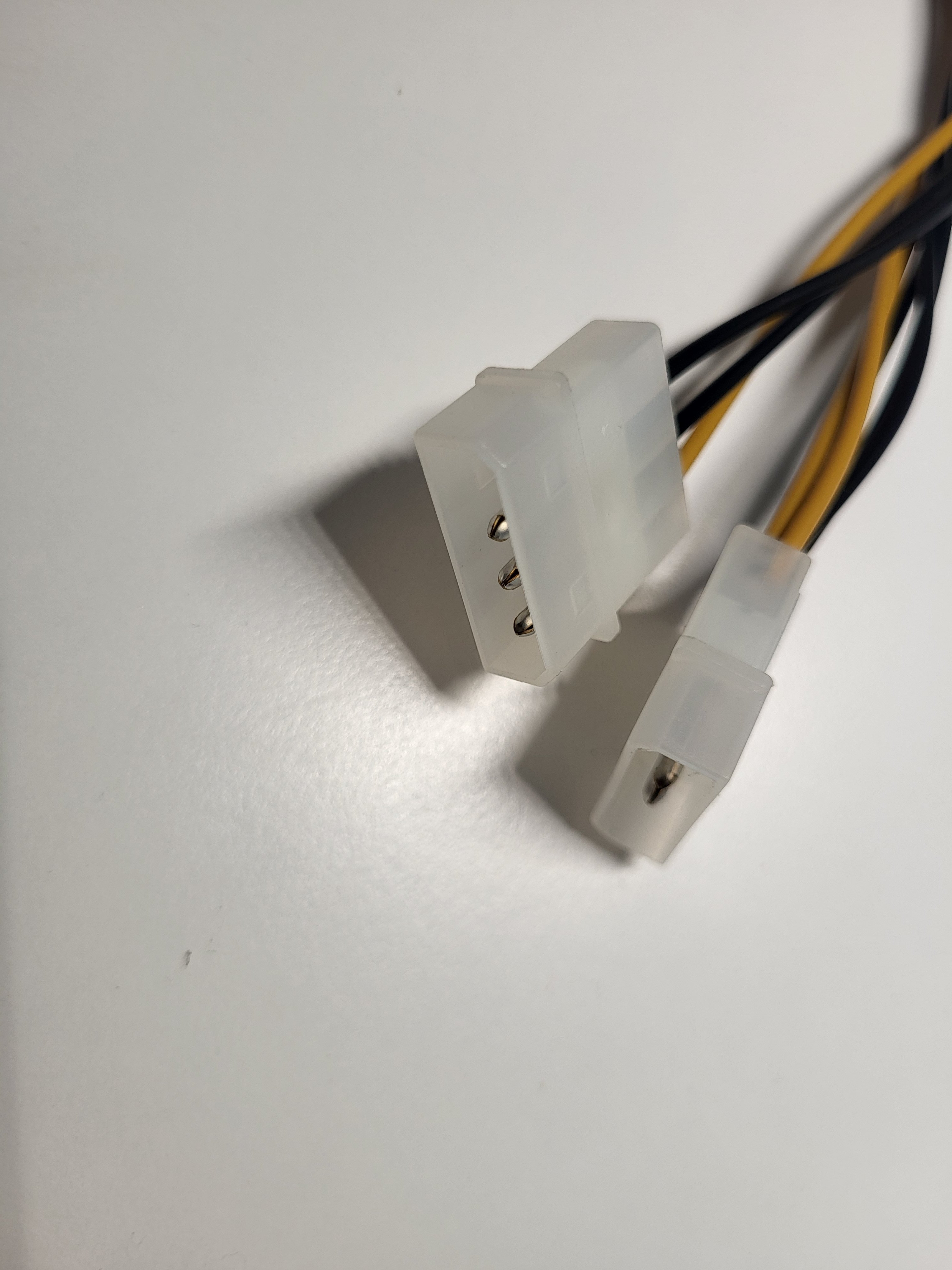

Habe 2 von den PSU-Molex Steckern , einmal mit 2 Molex und mit 1.

Der 2er hat 8er Pin PSU und der 1er 6er Pin - beide funktionieren nicht.

Habe nur 1 Lüfter im Gehäuse, mir reicht der, der soll nur laufen. Wie mache ich das nun am besten?



[xxMuahdibxx]

Habe 2 von den PSU-Molex Steckern , einmal mit 2 Molex und mit 1.

Der 2er hat 8er Pin PSU und der 1er 6er Pin - beide funktionieren nicht.

du weist was das genau für 6 Pin Stecker ist und was ein 8 Pin an der PSU ... ?

ich bezweifle gerade ob du den richtigen nutzen tust.

Denn Molex sind 4Pin Stecker ...

6 Pin sind 75 Watt GPU Stecker

8 Pin können 150 Watt GPU oder auch CPU Stecker sein ...

hier hätte ich gerne mal Bilder was du wie verbinden willst ... nicht das du über einen Molex zu PCIe Stromadapter versuchst Strom zu Zapfen in die falsche Richtung und daher auch die Belegung verkehrt sein kann.
