MPI B51 Diskettenlaufwerk

beckenrandschwi

Lt. Commander
Registriert
Aug. 2004
Beiträge
2.030

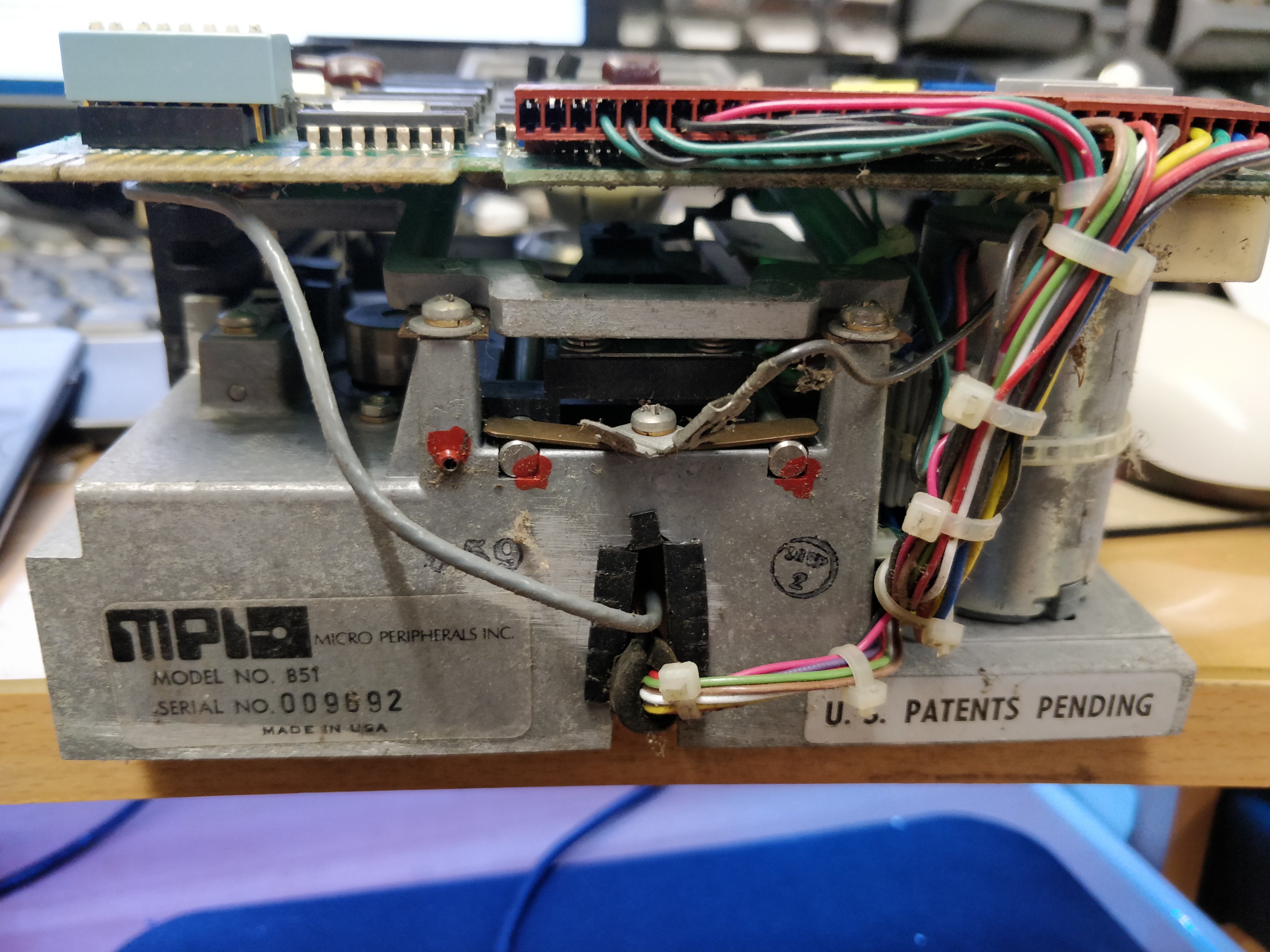

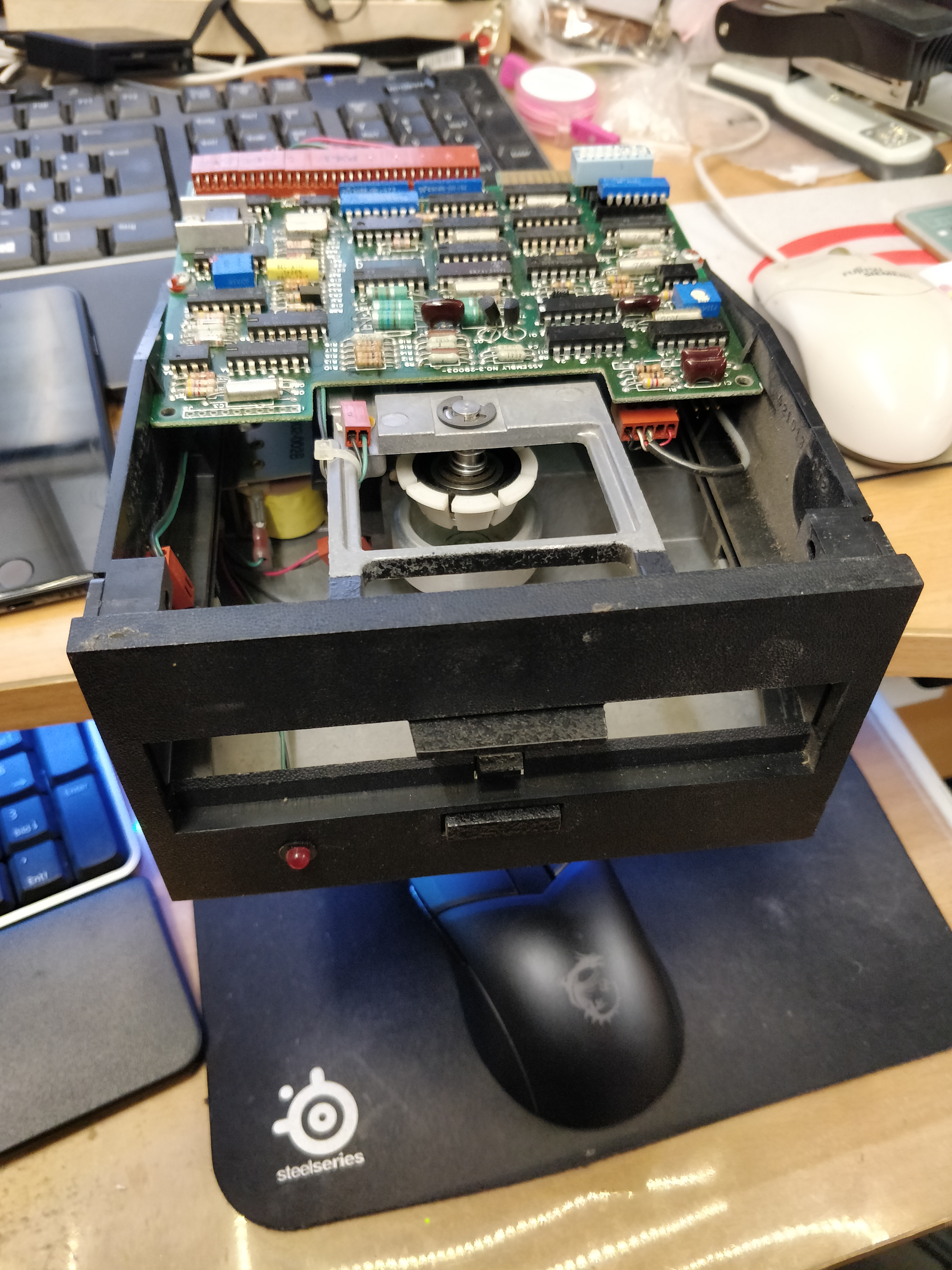

Hi, wollte nur einmal kurz ein Diskettenlaufwerk von 1979 (1978 auf den Markt gekommen) vorstellen:

Technische Daten:
  • Shugard Interface
  • Single Sided
  • Double Destiny
  • 180kbyte
  • 15W bei Zugriff
  • 6W Standby
  • Chips von Ende 1978 und Anfang 1979

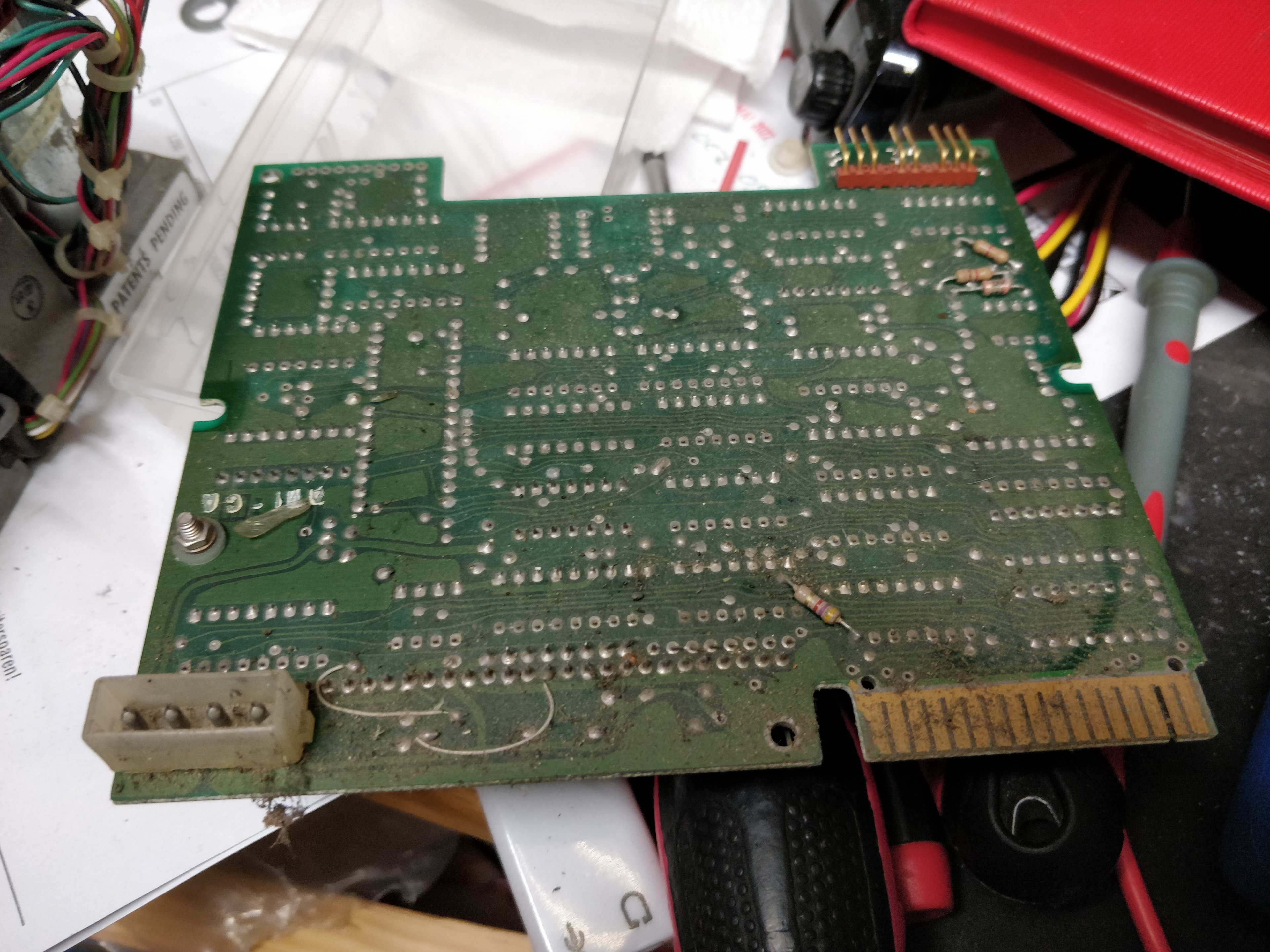

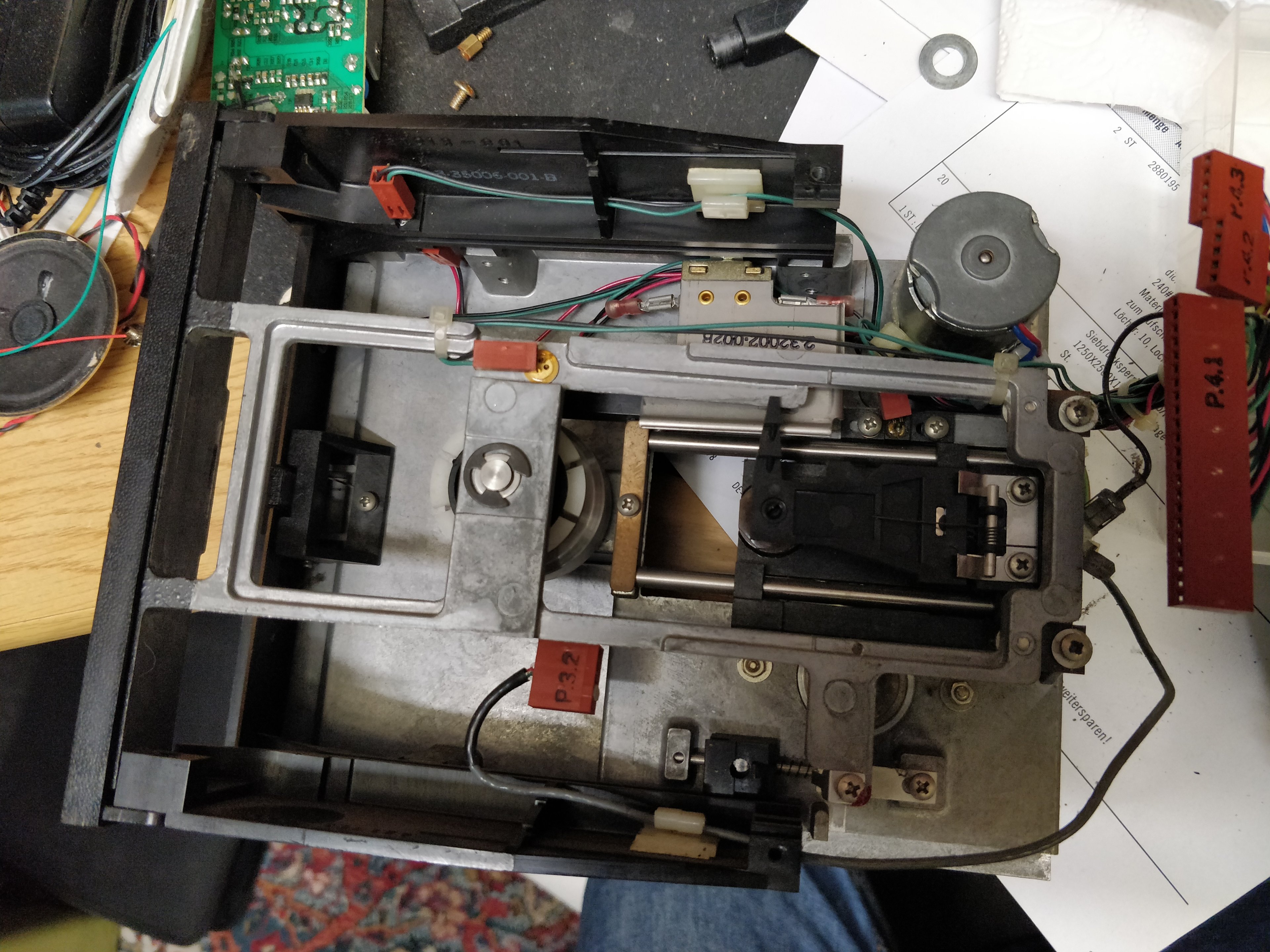

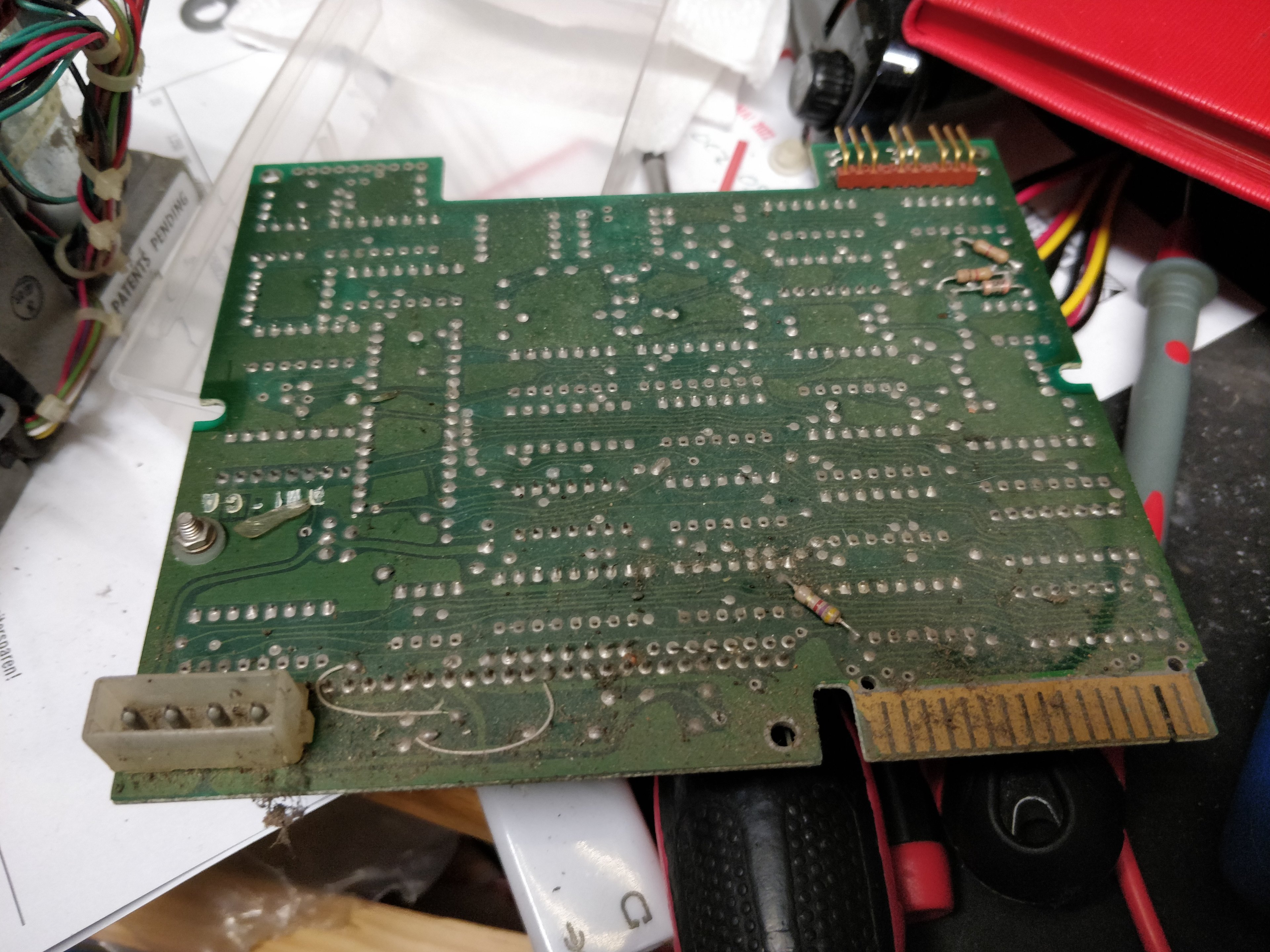

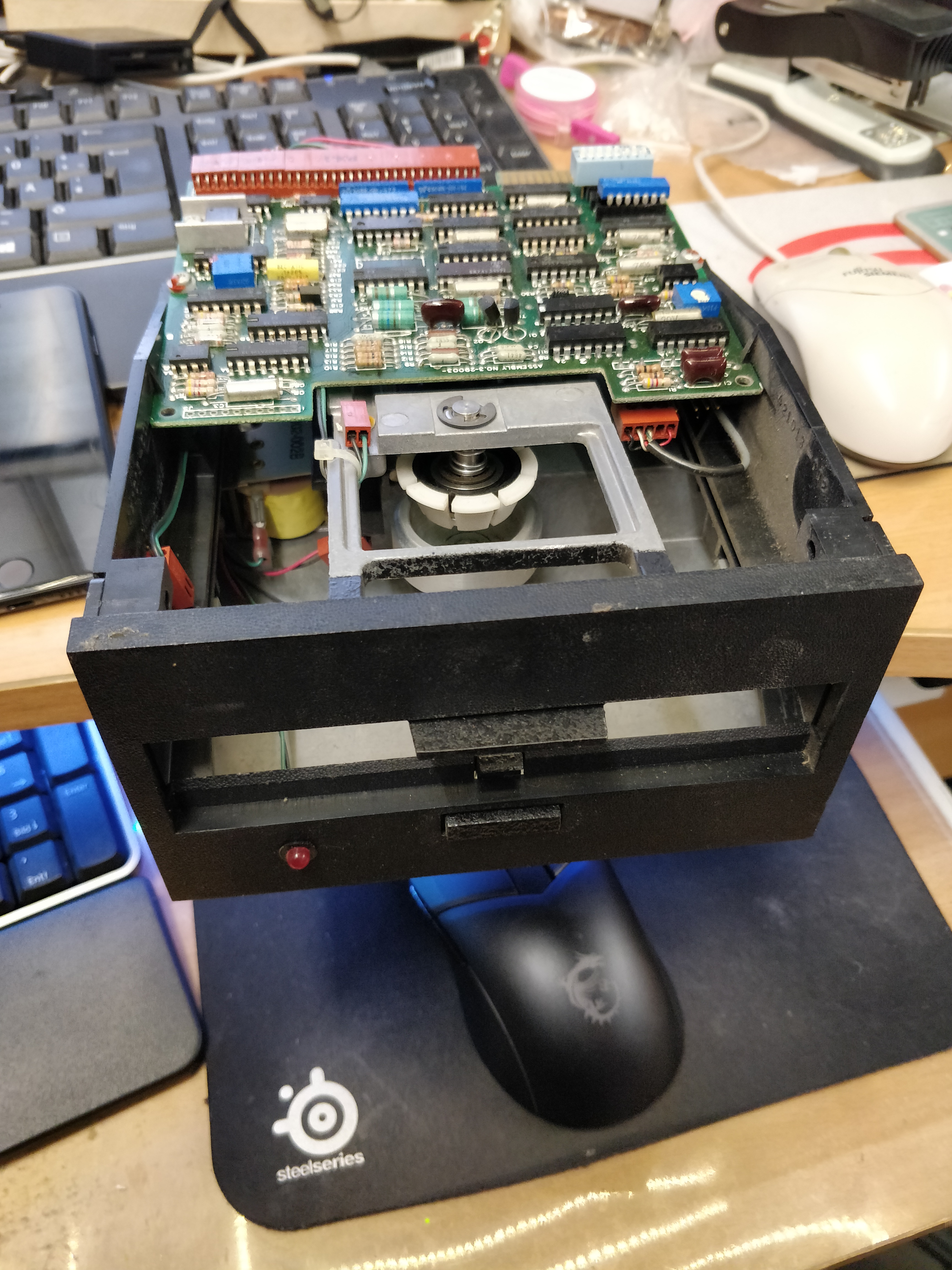

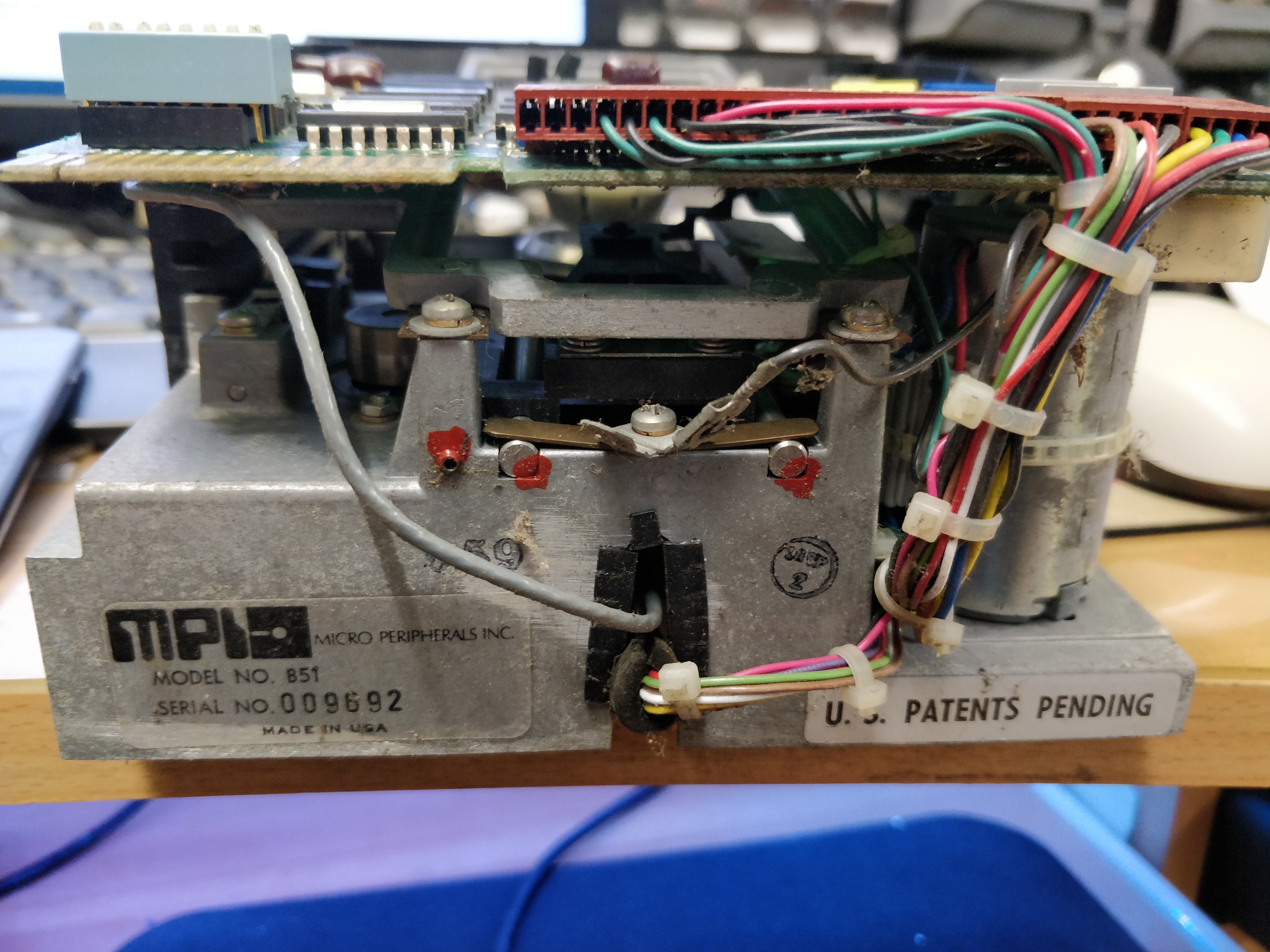

IMG_20220929_143752.jpgIMG_20220929_143817.jpgIMG_20220929_143828.jpgIMG_20220929_143848.jpg

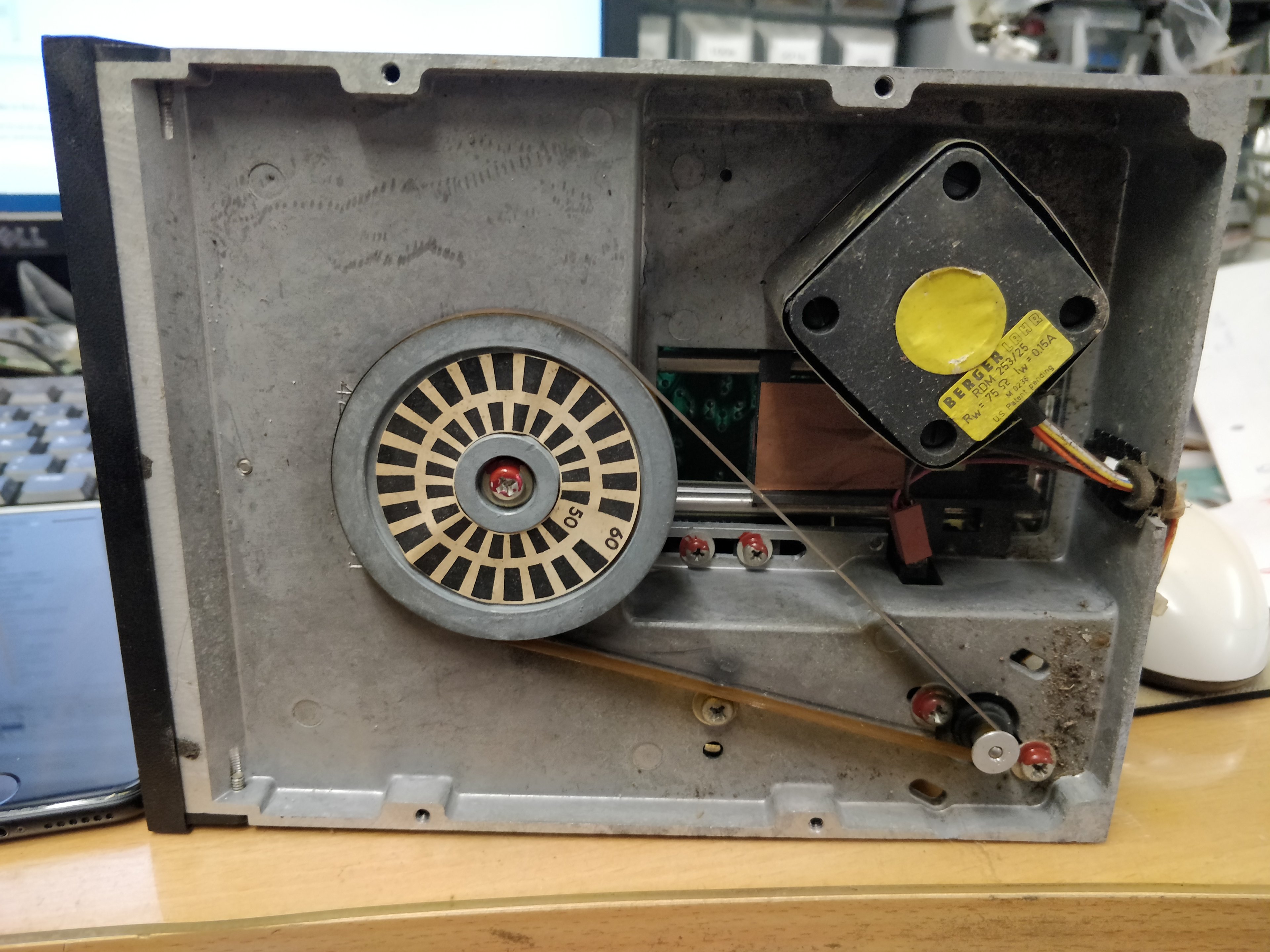

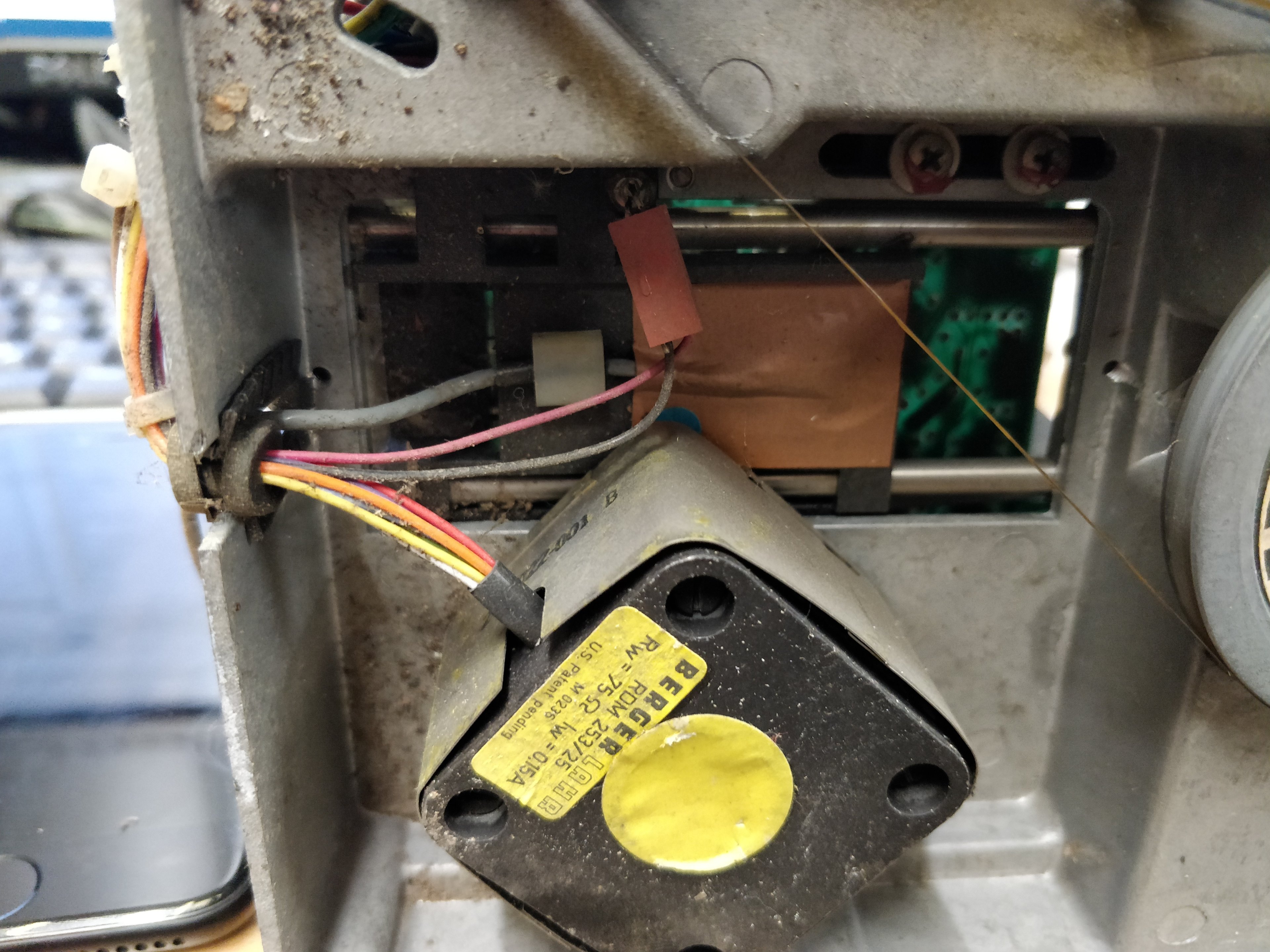

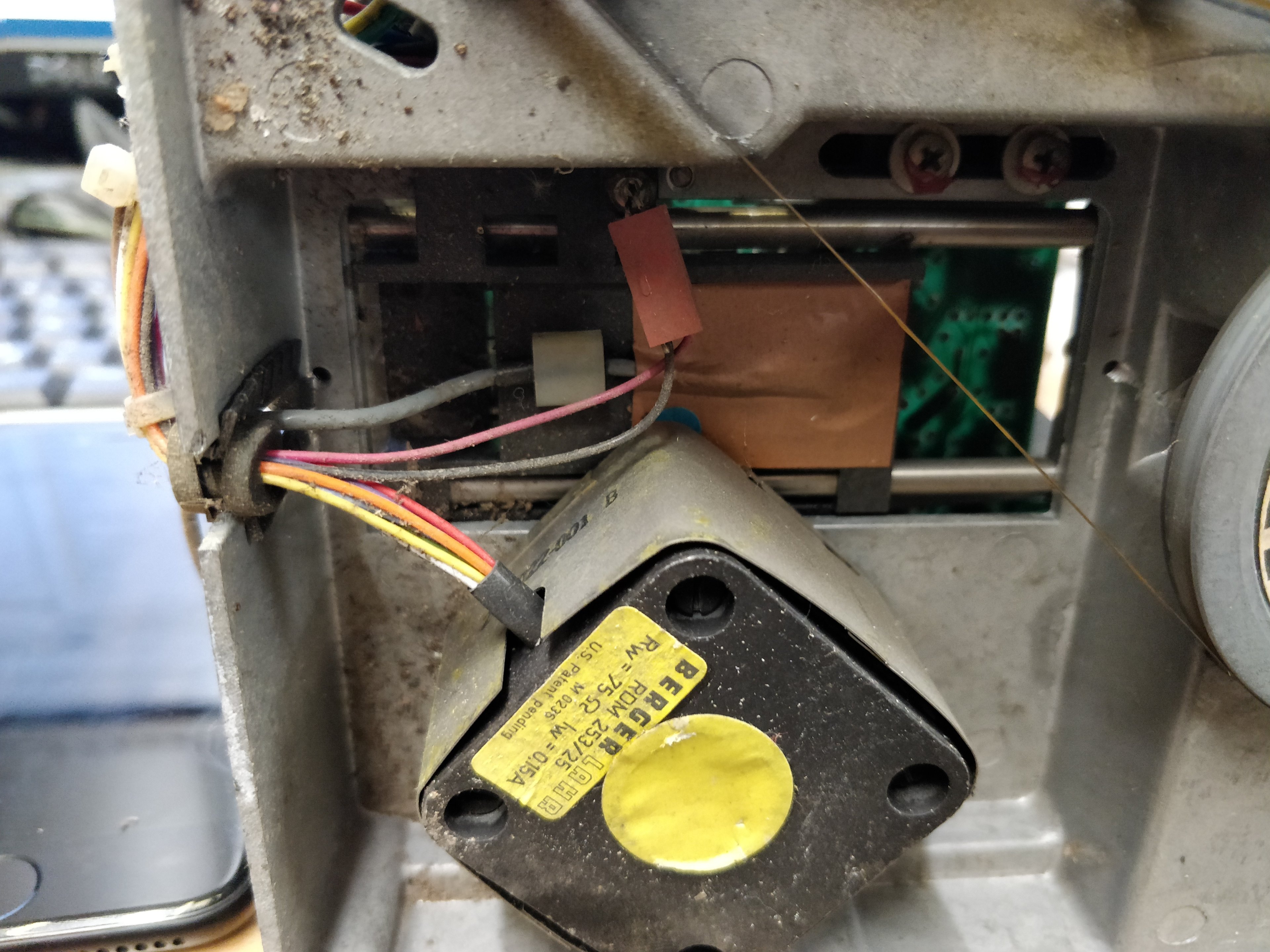

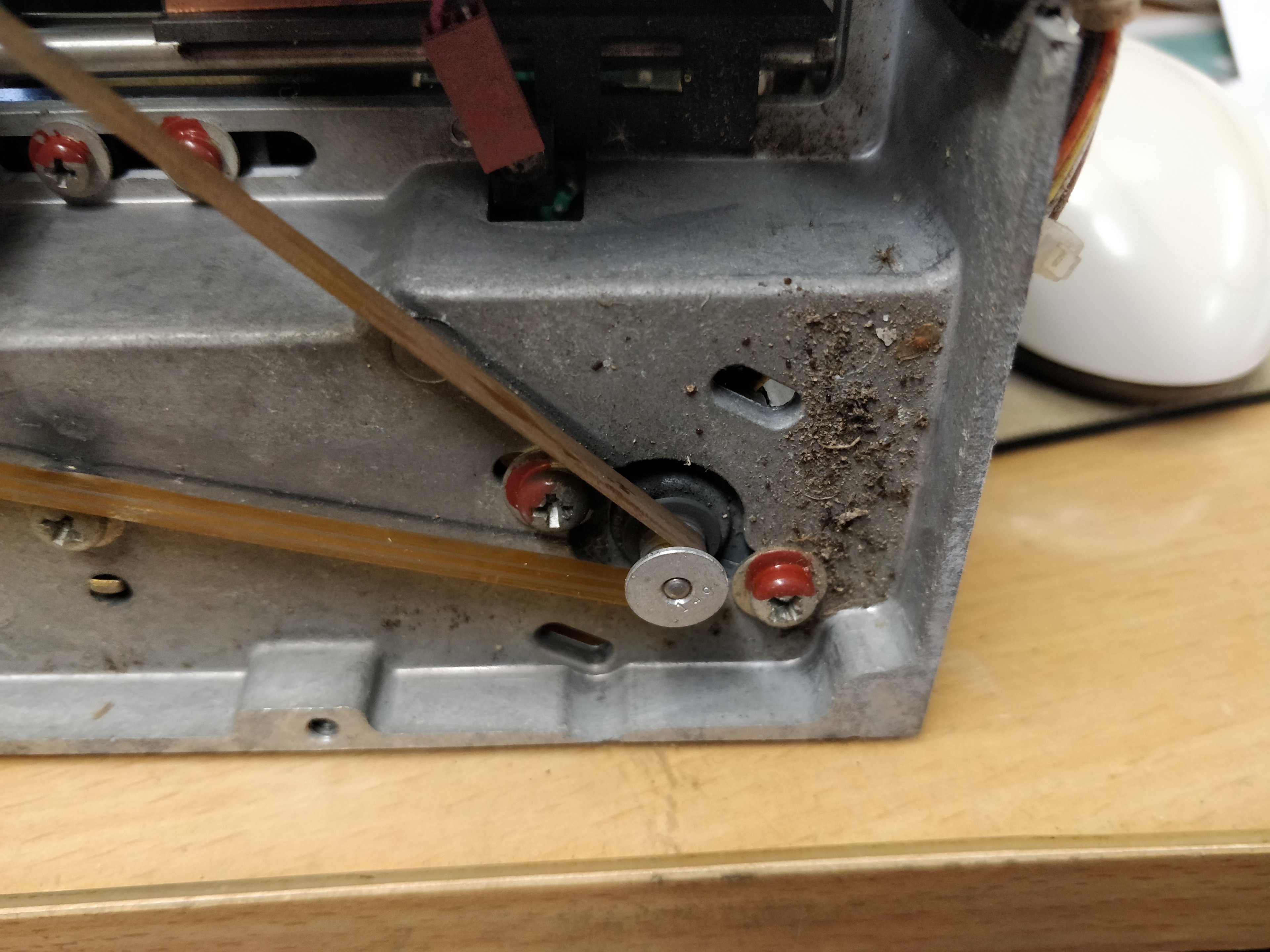

Es lag ca. 30 Jahre auf einem Dachboden, daher die Verschmutzung:

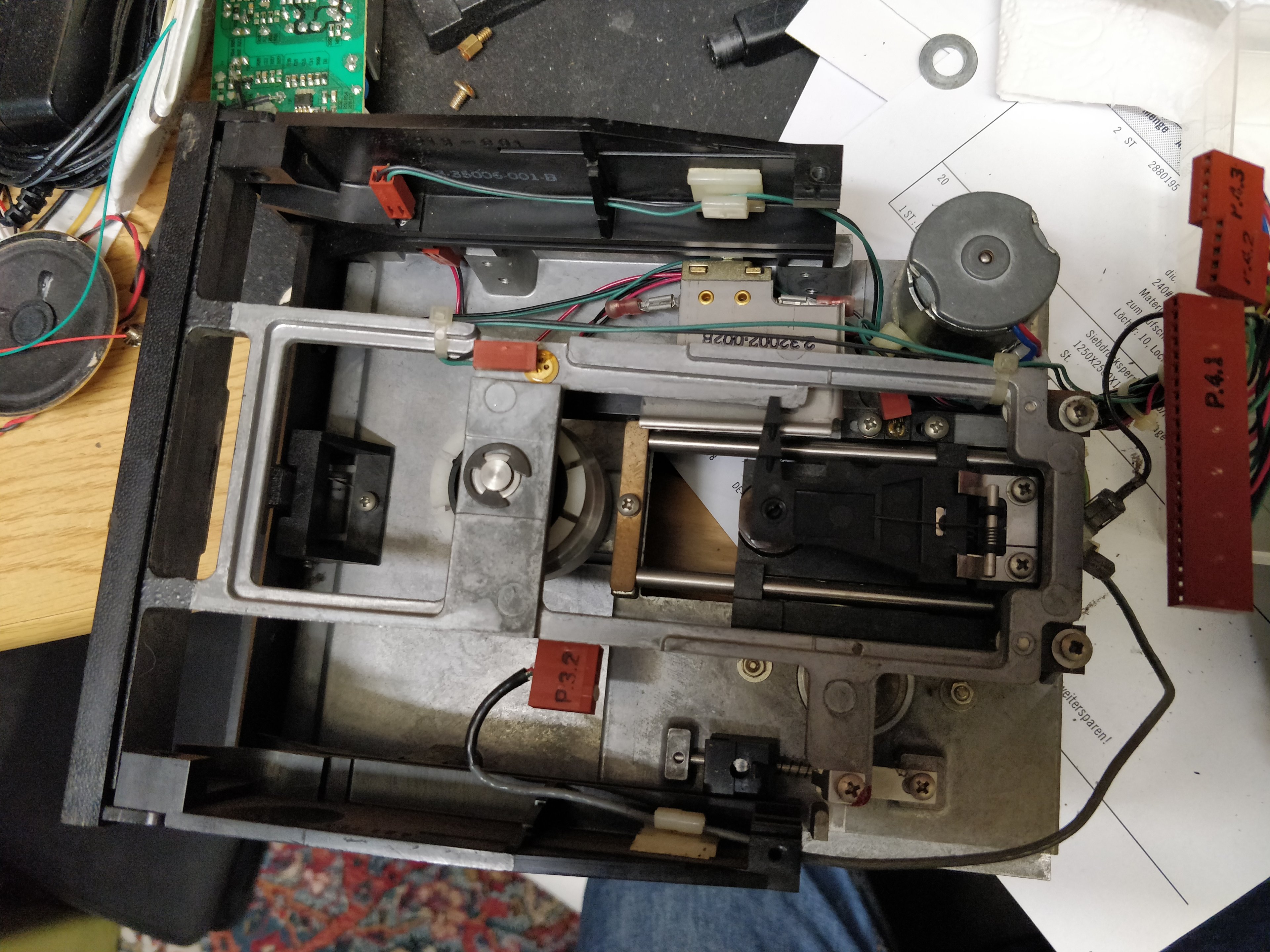

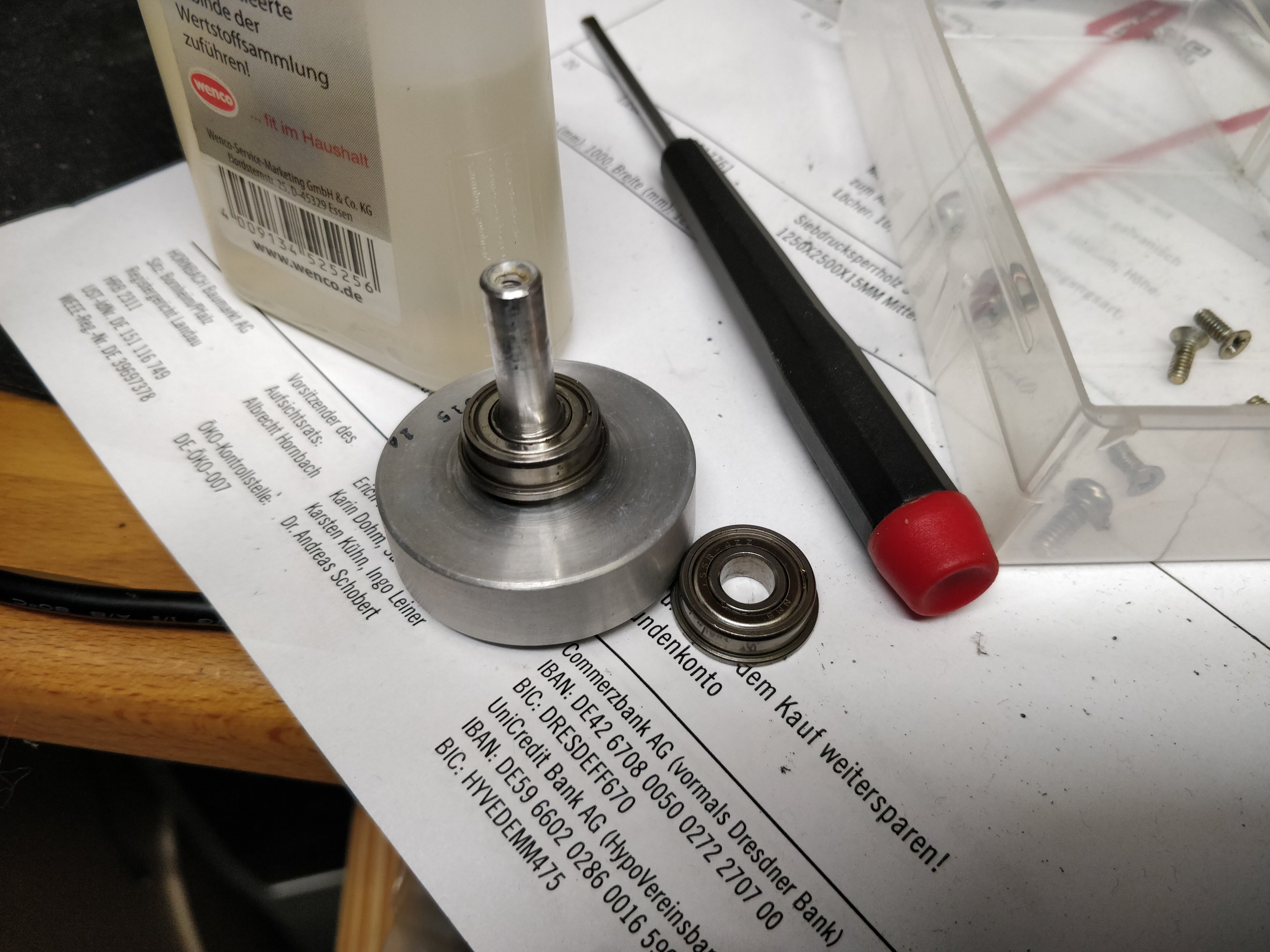

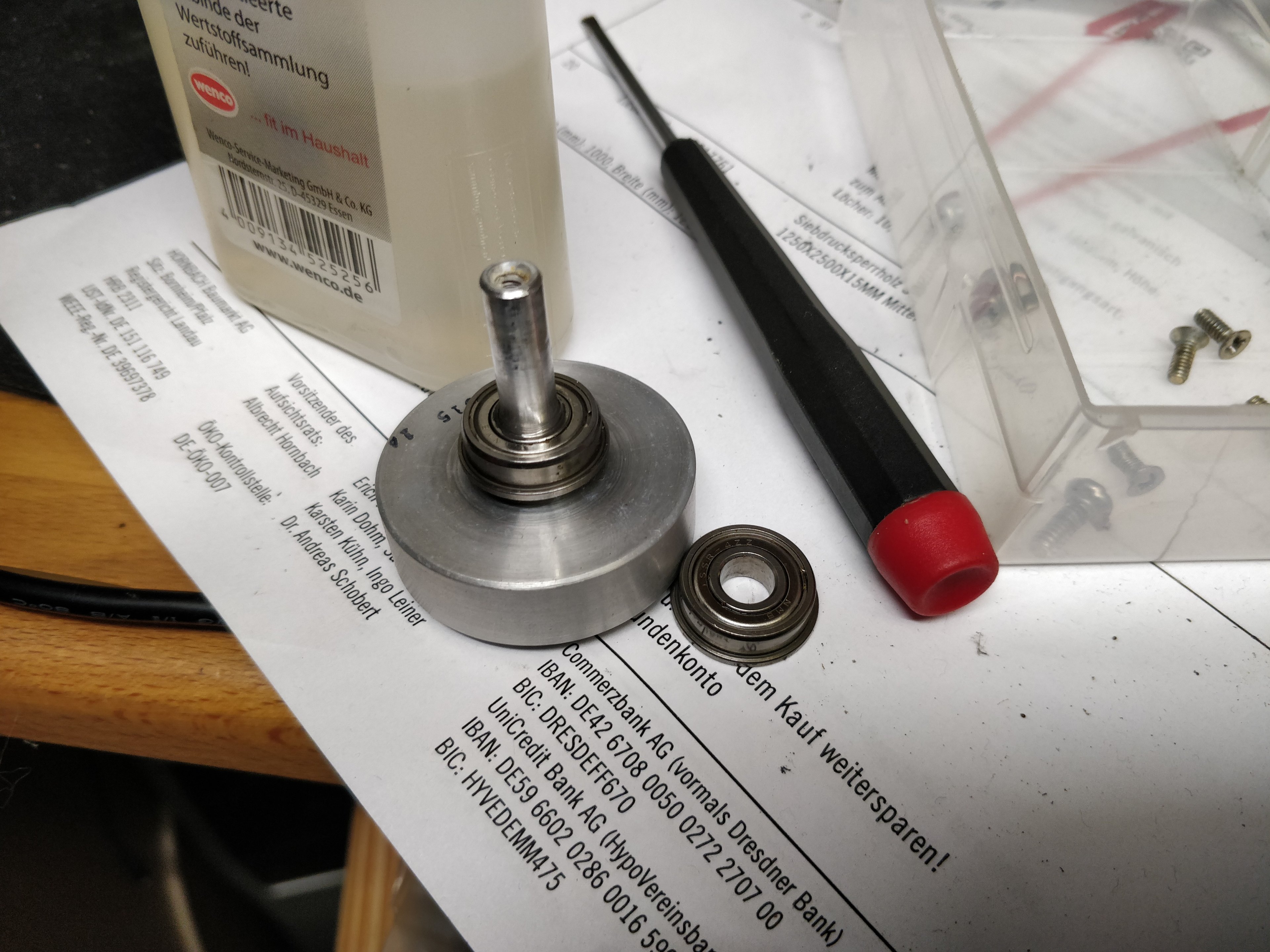

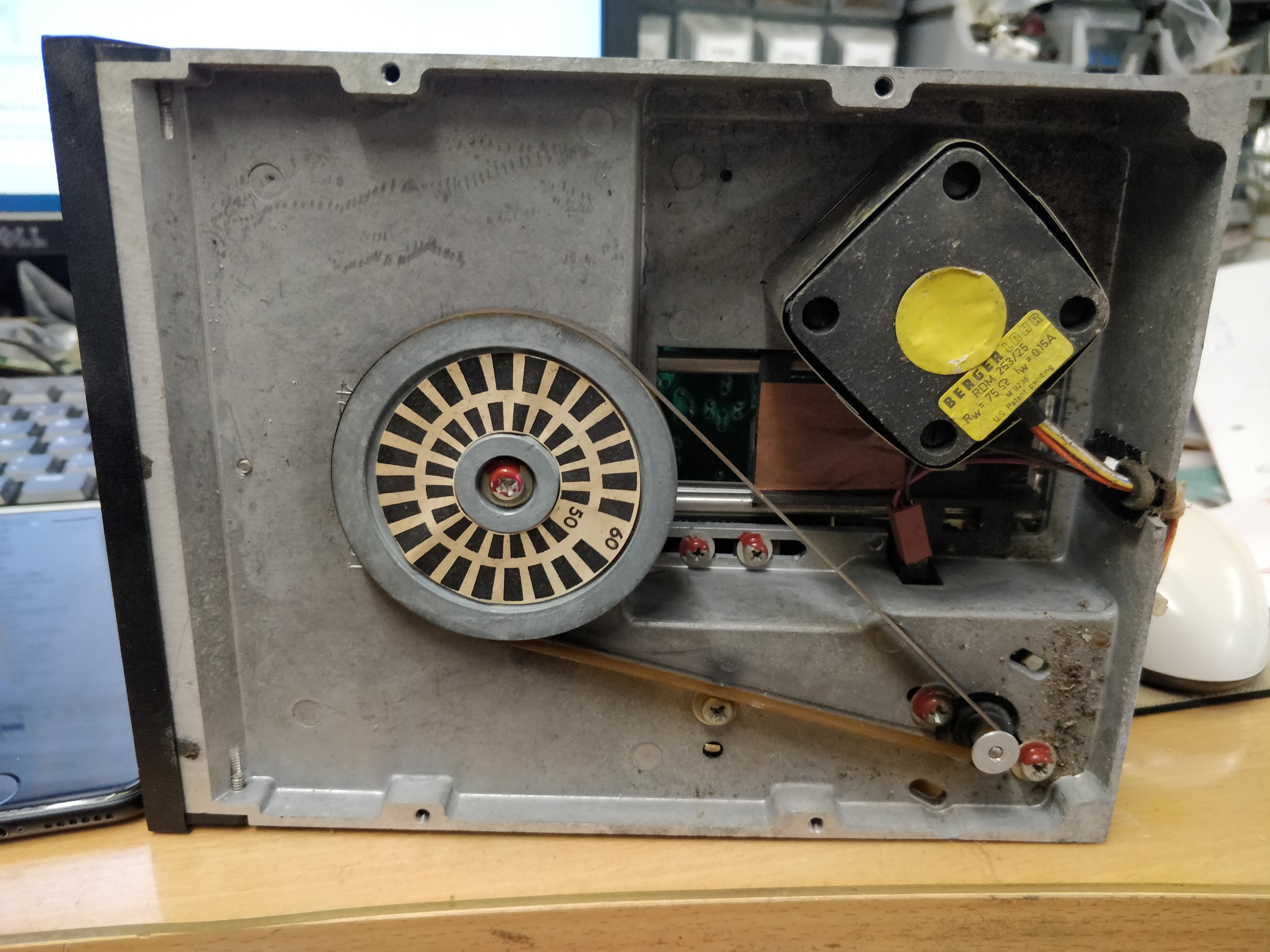

Die Welle zum Antrieb der Disketten war unter Anderem Fest, da hieß es demontieren und ölen. Säubern ist ja selbstredend:
IMG_20221001_113119.jpgIMG_20221001_113833.jpgIMG_20221001_113828.jpgIMG_20221001_115214.jpg

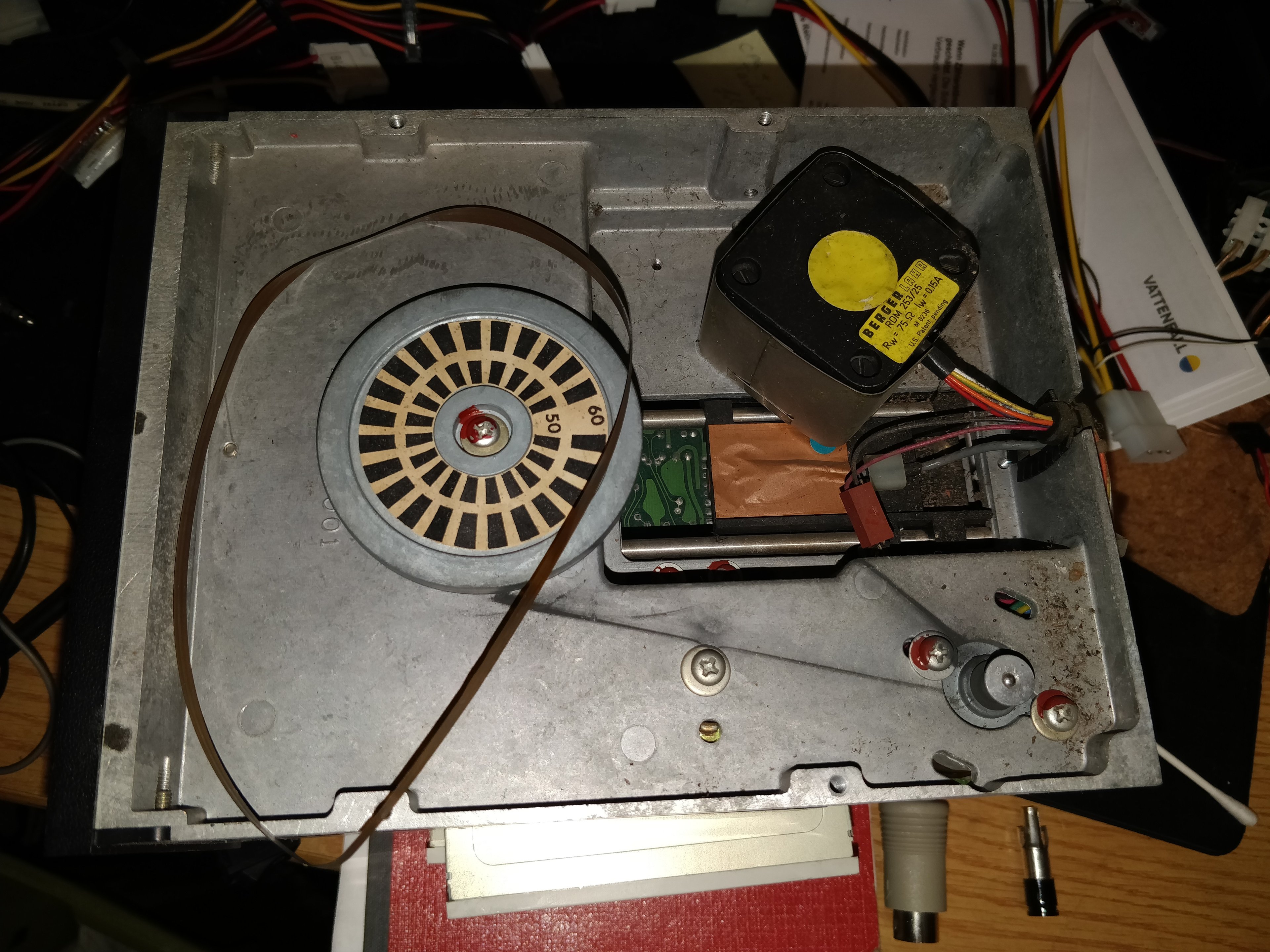

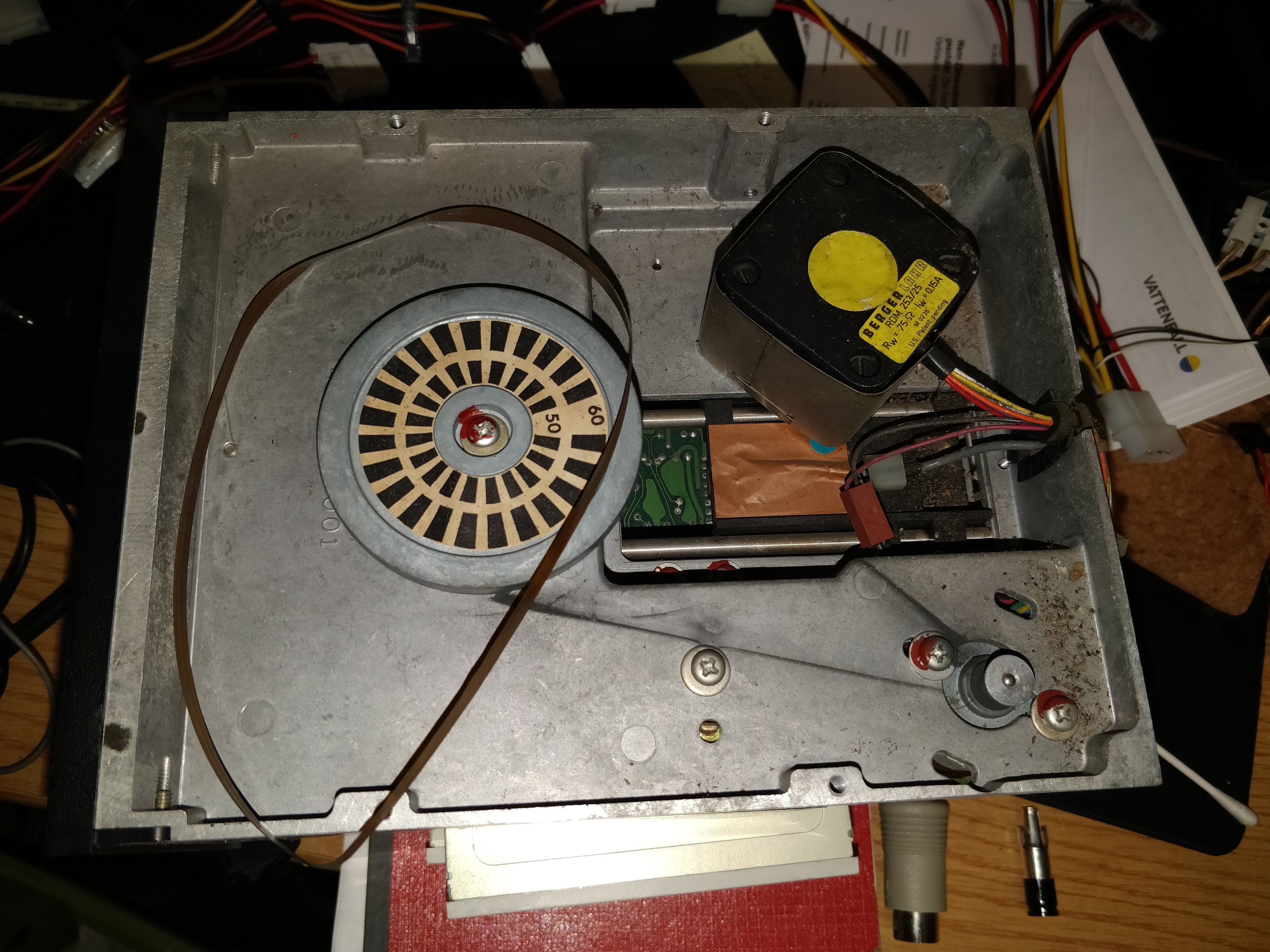

Zum Glück ist alles gut zu erreichen und der Riemen sieht eher aus als wäre es so ein Folienkabel. Zumindest ist es noch heile und nicht rissig.

Und was soll ich sagen? Es liest und schreibt Disketten. Und das Beste: andere Laufwerke können die Daten lesen. Also ist es noch gut kalibriert! Schon erstaunlich nach 43 Jahren und mind. 30 Jahren auf einem ungedämmten Dachboden. Zum Glück gibt es auch keine Eklos oder Tantals:
Youtube

Zuletzt bearbeitet:
  • Gefällt mir
Reaktionen: savuti, wupi, NOTAUS und 6 andere
beckenrandschwi schrieb:
Glück gibt es auch keine Eklos oder Tantals:

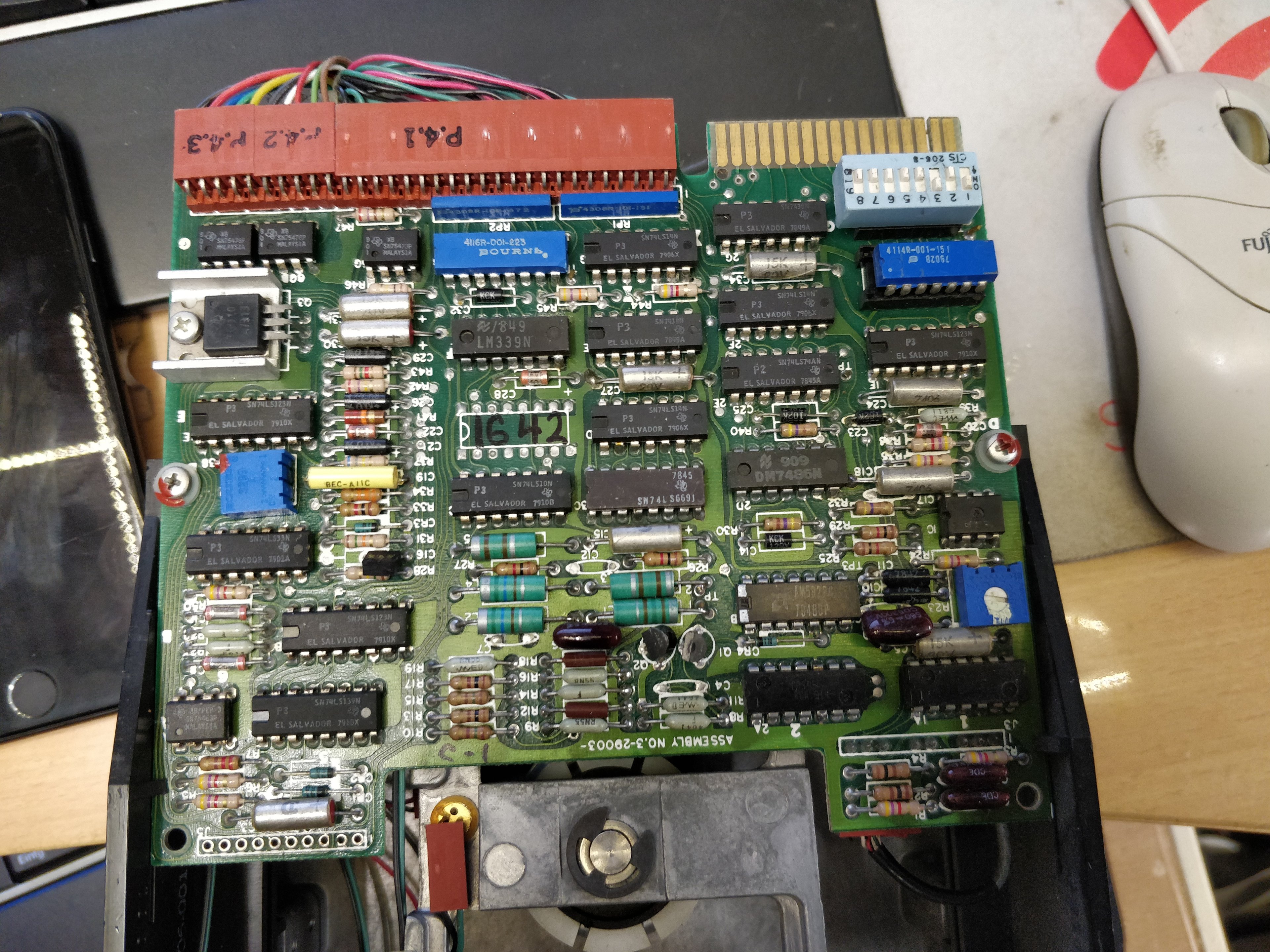

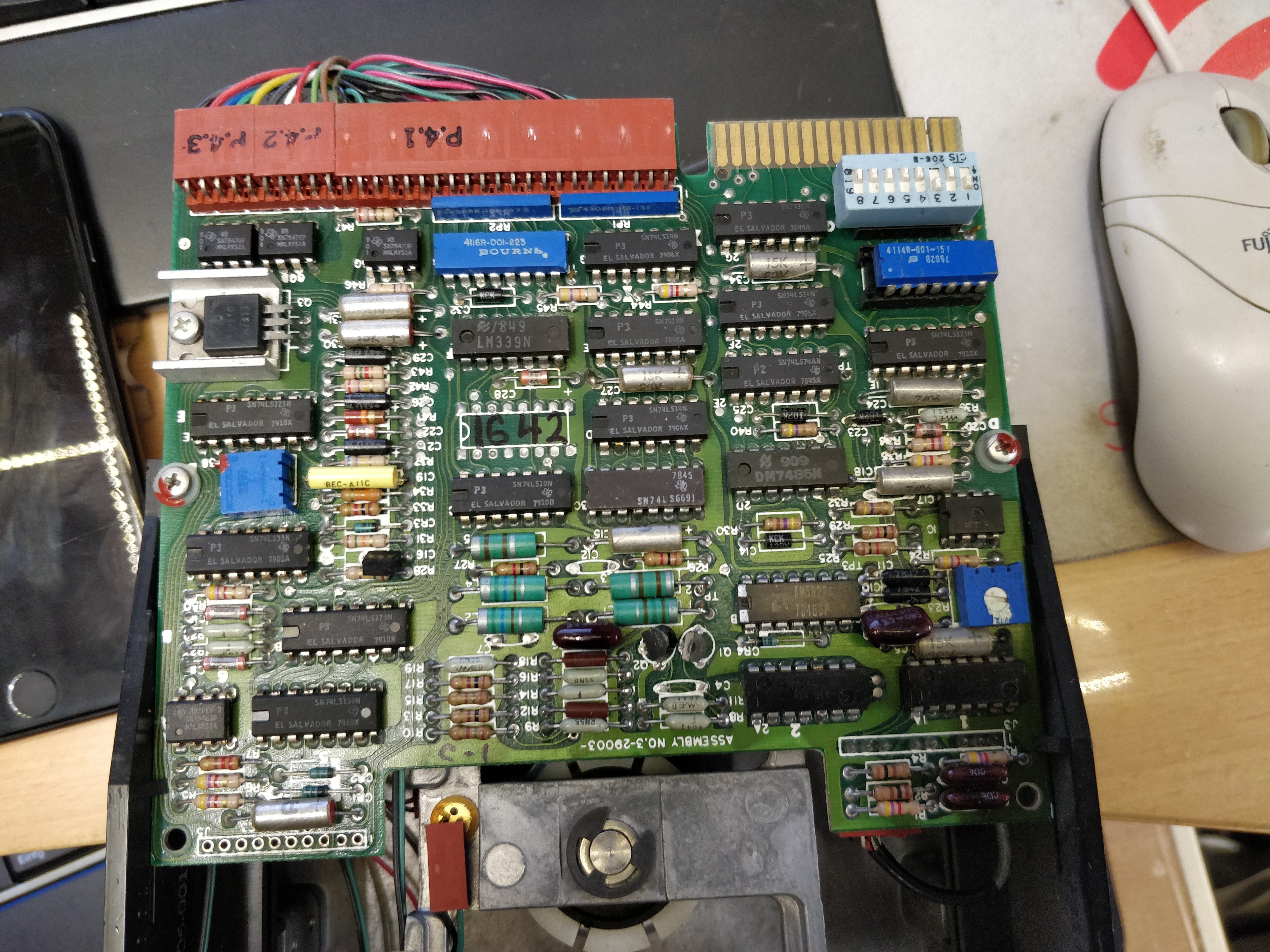

.... denkst auch nur du, die liegenden Bauelemente mit + Kennzeichnung sind Elkos zB C30 links oben

Vor 40 Jahre waren Tantalelkos das Nonplussultra - viel kleinere Bauform bei gleicher Kapazität, weniger Streuung, keine Sorgen mit dem Elekrolyt bzgl. Alterung


Funfact - in El Salvador paketierte Schaltkreise - unerwartet.

Ahoi D.
ex "Elektronikerfacharbeiter" beim damaligen Kombinat Robotron (in verschiedenen Töchtern)

Geil! Ich hatte mit sowas "damals" in der Schule sogar noch Kontakt! Aaah die gute alte Zeit ;). Danke für diesen Beitrag ;)

danke fürs zeigen ist ja voll cool

Ein schönes Stück Nostalgie. 😀

dms schrieb:
.... denkst auch nur du, die liegenden Bauelemente mit + Kennzeichnung sind Elkos zB C30 links oben

Vor 40 Jahre waren Tantalelkos das Nonplussultra - viel kleinere Bauform bei gleicher Kapazität, weniger Streuung, keine Sorgen mit dem Elekrolyt bzgl. Alterung
Stimmt. Aber das sind die "guten", vergossenen. Die sind mir noch nie negativ aufgefallen. Die sind unter Anderem auch im Compaq Portable verbaut.
Naja, Tantals sind mir schon oft expoldiert.
