MSI 850G ist dieses Bild korrekt ?

[KeepCalm]

Hallo,

nur mal so dumm gefragt .. bei Geizhals sind Bilder von dem MSI -Netzteil ..

https://geizhals.de/msi-mpg-a850g-pcie5-850w-atx-3-0-a2815870.html

Auf Bild 8 ist das in einem PC unten eingebaut ... und zwar so, das der Lüfter nach oben zeigt ..

Ist das korrekt so ?? Die Schrift der Anschlüsse ist im PC auf dem Kopf .. oder ist das egal ???



[Drewkev]

Ist das korrekt so ??

Wenn das Gehäuse unterhalb keine Öffnungen hat, ja. Das war vor allem früher öfter so.

Die Schrift der Anschlüsse ist im PC auf dem Kopf .. oder ist das egal ???

Für die Funktion des Netzteils irrelevant.



[KeepCalm]

Ah, ok, also wenn ich auf dem Boden einen Staubfilter habe, dann baue ich das Netzteil so ein, das der Lüfter vom Boden des Gehäuses durch den Staubfilter Luft zieht ??

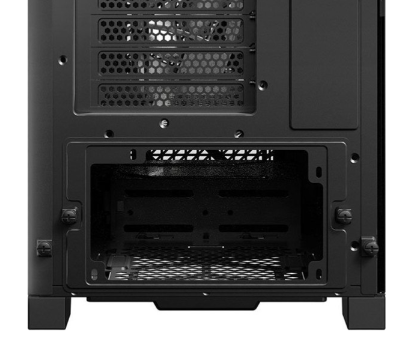

Das Gehäuse wäre das Antec 20 c, sieht dann an der Ecke so aus



[TriceO]

Genau. Dann positionierst du das Netzteil so, dass der große Lüfter nach unten zeigt - und so geben es dir auch die Schraublöcher vor.

Der Netzteillüfter saugt Luft an, um die Netzteilkomponente zu kühlen und die Luft gelangt dann nach Hinten als Abwärme/Abluft hinaus.
Wo die Luft herkommt ist dabei theoretisch egal, aber Außenluft ist üblicherweise nicht so warm wie Gehäuseinnenluft. Und insofern hat sich das so durchgesetzt.



[RexCorvus]

Hat dein Gehäuse unten ein Loch dann montiert man das Netzteil so dass es durch das Loch über den Lüfter die kalte Luft reinsaugt und hinten an den "Löchern" die warme Luft rauspustet.

Hat es kein Loch unten montiert man es so dass der Lüfter oben und und warme Luft aus dem Gehäuse ins Netzteil zieht und hinten noch wärmer raus

Option 1 ist aber besser wenn möglich



[Drewkev]

@KeepCalm
Korrekt.



[KeepCalm]

Ah, vielen Dank für die Erklärungen .. es folgen noch weitere Fragen ;-)



[KeepCalm]

ich frage mal hier weiter .. bestimmt eine dumme Frage .. aber bevor ich was falsch mache blamiere ich mich lieber.

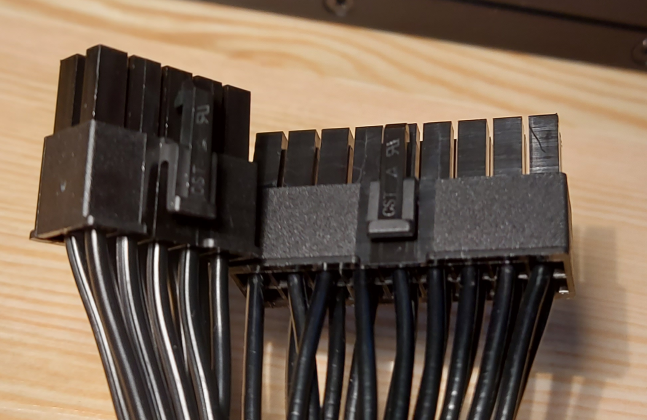

packt man das ATX24P Kabel aus der Tüte aus, dann "fällt" es locker genau so ..

also auf der linken Seite ein kleiner Stecker und rechts ein großer ..

In das Netzteil an sich kann man es aber nur so einstecken ..

das sieht dann zwar etwas verdreht aus .. ist aber doch korrekt so oder ?



[Drewkev]

Ich verstehe deine Frage nicht so ganz.



[KeepCalm]

Ok .. vermutlich einfach unklar ausgedrückt .. mal anders formuliert ..

Ist das ATX 24P Kabel so korrekt angeschlossen ? Man muss den kleinen Stecker nämlich so ein wenig "rüberbiegen" nach rechts.



[Deathangel008]

@KeepCalm: ja, ist richtig so.
