MSI B550-A PRO - M.2

[Jorix]

Hallo zusammen,

das MSI B550-A PRO hat ja zwei M.2 Slots.
Könnte mir jemand den Unterschied erklären?
Sollte man die erste (und einzige) M.2 SSD immer an den CPU Slot (hier M2_1) hängen?
Als Prozessor wird ein AMD Ryzen 5 5600X verwendet.


Vielen Dank schon einmal für Eure Antworten



[Hauro]

Sollte man die erste (und einzige) M.2 SSD immer an den CPU Slot (hier M2_1) hängen?

Ja, da dieser Slot direkt an die CPU angebunden ist.

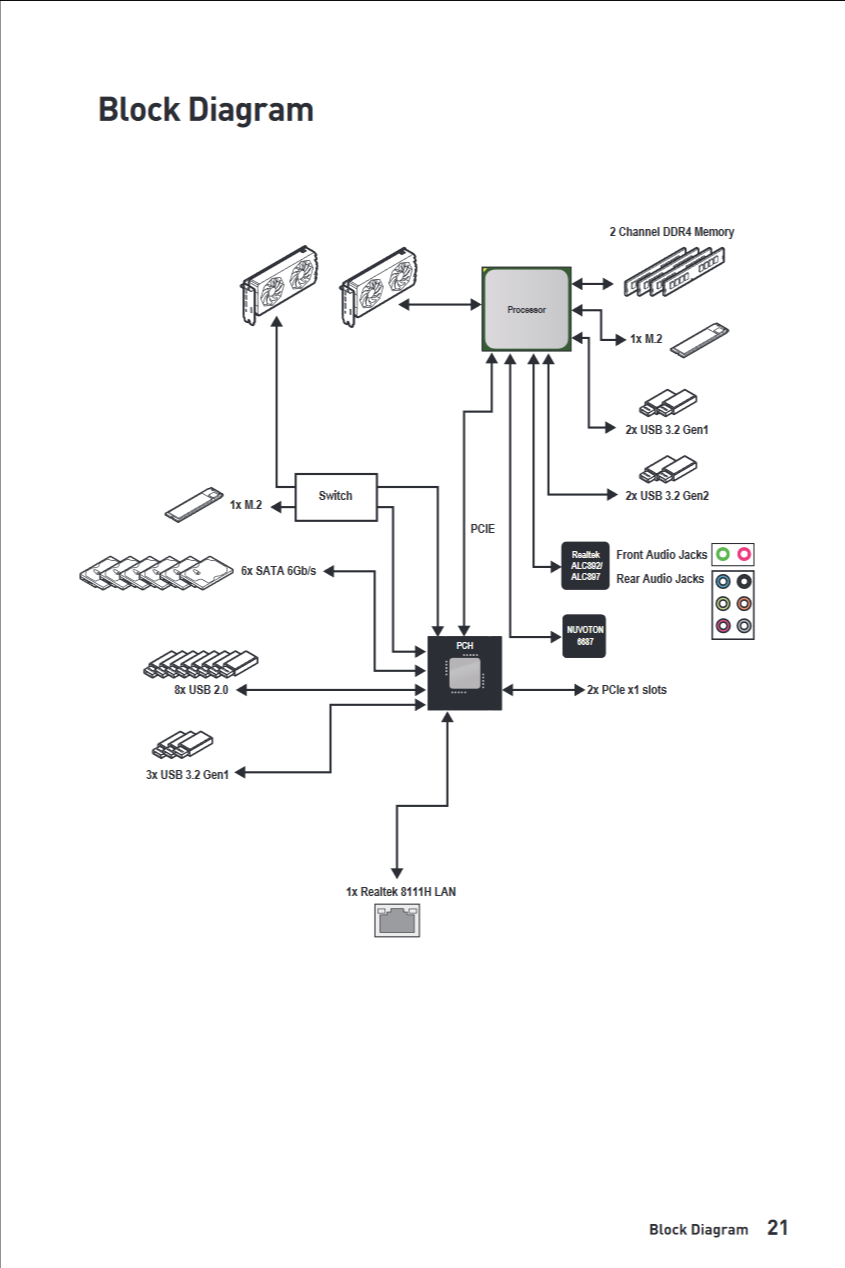

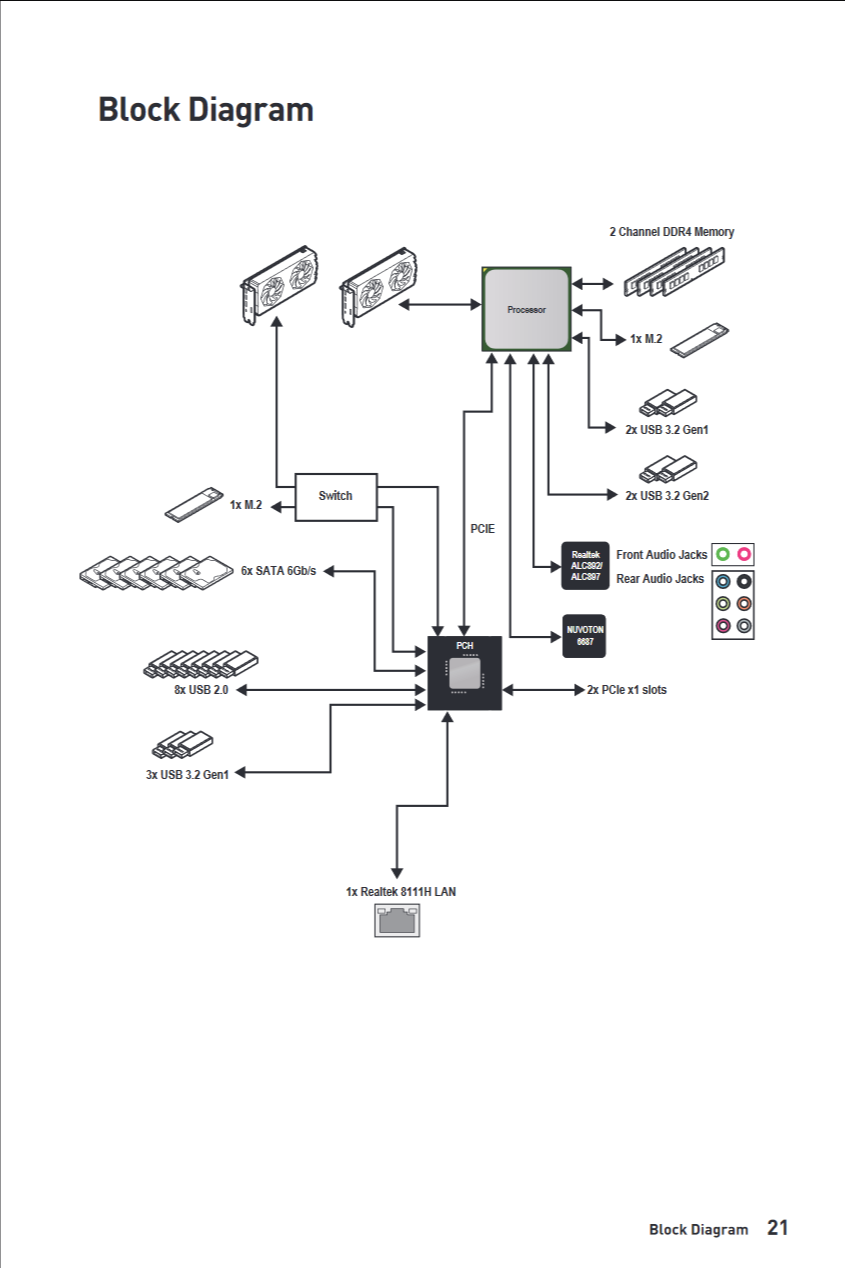

MSI hat im SI® B550-A PRO Manual ein Block Diagramm

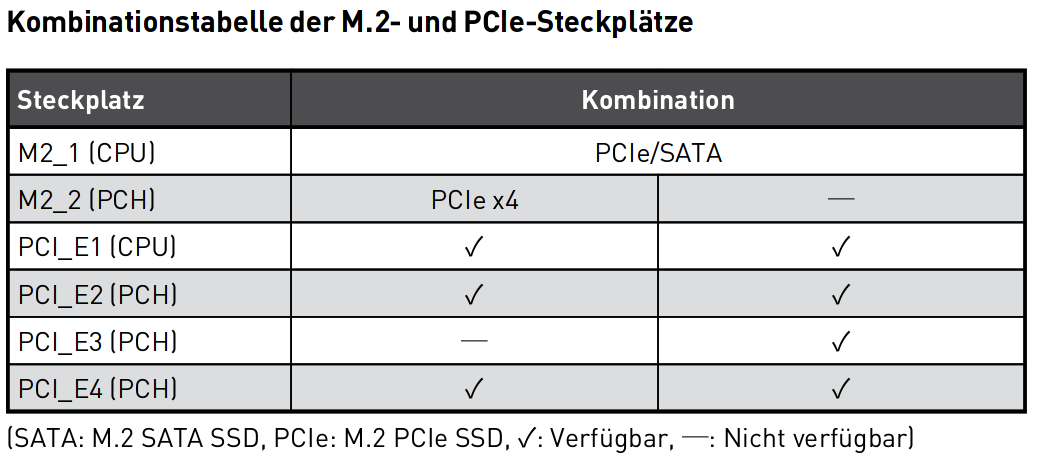

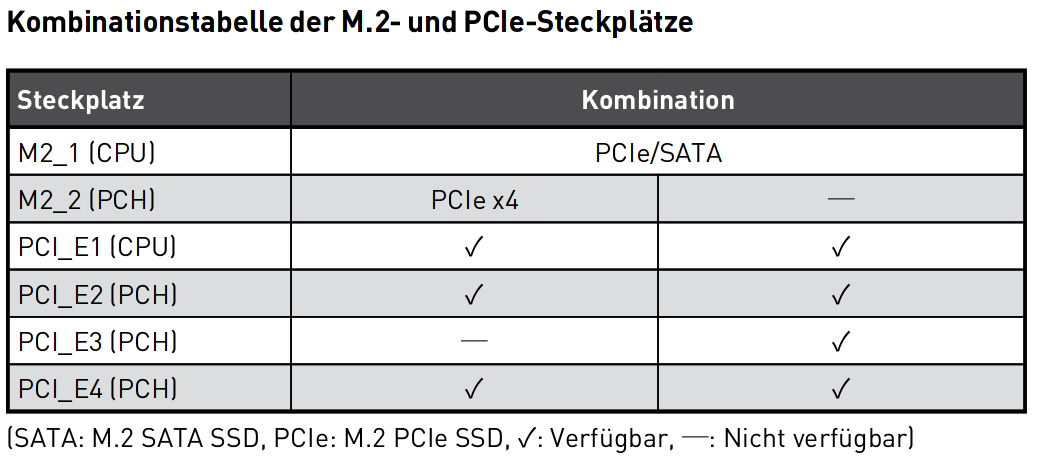

Des weiteren wird der PCI_E3 Slot deaktiviert wenn M.2_2 belegt ist:

When installing PCIe SSD in M.2_2, PCI_E3 slot will be unavailable.

M.2_1: PCIe 4.0 x4 (mit Ryzen 3000/5000) / 3.0 x4 und SATA 6Gb/s
M2_2: PCIe 3.0x4



[KnolleJupp]

Der obere (der näher an der CPU liegt) M.2 Anschluss ist direkt mit der CPU verbunden.
Dieser sollte bevorzugt genutzt werden. Auf B550 Mainboards ist das in der Regel auch der einzige M.2 Anschluss der PCIe 4.0 kann.

Alle weiteren M.2 Anschlüsse sind normalerweise an den Chipsatz angebunden und können demzufolge auch nur PCIe 3.0 (auf B550 Mainboards).
Diese sind auch nicht so performant, da sie sich dann die Bandbreite mit allem anderen das am Chipsatz hängt teilen müssen.



[Getränkeautomat]

Einer hat pice 3.0 einer 4.0. Wenn du eine 4.0er SSD hast sollte die in Slot eins. Wenn du eine 3.0er SSD hast hängt es von deinem aufrüstwillen ab. Willst du später mal eine 4.0er SSD reinmachen Pack die 3.0er in den zweiten Slot. Willst du den Rechner bis zu seinem Lebensende nie wieder aufrüsten pack sie in den ersten Slot.



[Jorix]

Vielen Dank für die schnellen Antworten

Bei der SSD handelt es sich um die WD Blue SN550 NVMe SSD, M.2



[KnolleJupp]

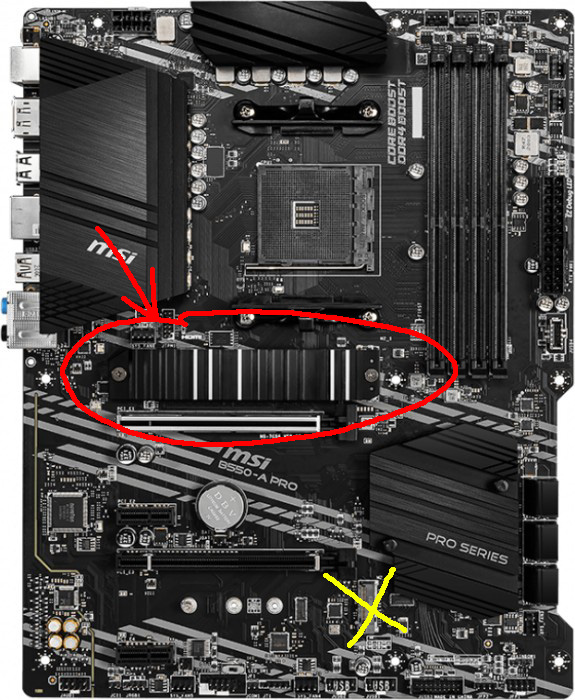

Den rot umrandeten nutzen:



[Getränkeautomat]

Pack sie erstmal in Slot 1 und wenn du mal mit einer PCIe 4.0 ssd aufrüstest (die werden ja immer billiger) erinnere dich daran sie in Slot 2 zu packen. Oder falls du weist, dass du es bis dahin eh vergessen hast montier sie direkt in Slot 2, der Performanceverlust Ist minimal



[feidl74]

im handbuch solltest du einen hinweis finden, ob der 2te steckplatz M2 eventuell Sata ports deaktiviert.
bei meinem tuf gaming sind port 5/6 durch den pcie 3.0 m2 steckplatz(wenn belegt), deaktiviert



[Getränkeautomat]

@feidl74 das geht dann aber immer direkt zu Lasten der GPU. Das halte ich für wenig empfehlenswert, außer man ist auf massen an extrem schnellen Storage angewiesen und wenn man das ist sollte man den Kauf eines b550ger mainboards stark überdenken



[KnolleJupp]

@feidl74

Asus ROG Strix B550-A Gaming, Asus ROG Strix B550-E Gaming, Asus ROG Strix B550-F Gaming

Alle drei haben - laut Geizhals - einen PCIe 4.0 M.2 Anschluss und einen PCIe 3.0 M.2 Anschluss.
Ist auch logisch, da der B550 Chipsatz nur PCIe 3.0 kann und die CPUs nur 4 Lanes für eine M.2 SSD bereitstellen.



[till69]

Bei B550 hat nur das Gigabyte Aorus Master 3 x PCIe 4.0 M.2

Edit: Dieses hat auch 3 x PCIe 4.0 M.2



[Getränkeautomat]

@KnolleJupp das aorus Master hat 3 (!) 4.0er M.2 Anschlüsse, sobald der zweite belegt wird geht aber die GPU auf x8. geben tut es das also schon



[KnolleJupp]

Ja klar geht das. Ist aber abhängig davon wie der Mainboard-Hersteller die PCIe-Lanes der CPU und des Chipsatzes aufteilt auf einem bestimmten Mainboard-Modell.

Wir reden hier aber nicht von einem Asus oder Gigabyte Mainboard, sondern speziell über das MSI B550-A Pro.



[Jorix]

Hmmm, zusammengefasst bin ich aber im ersten Slot richtig, oder?
Erst wenn weiter aufgerüstet wird, müsste ich die SSD umziehen.

Würde es auch auf die Leistung der Grafikkarte gehen, wenn der zweite Slot genutzt wird?



[KnolleJupp]

Würde es auch auf die Leistung der Grafikkarte gehen, wenn der zweite Slot genutzt wird?

Auf deinem Mainboard? Nein.



[till69]

Würde es auch auf die Leistung der Grafikkarte gehen, wenn der zweite Slot genutzt wird?

Nein



[Getränkeautomat]

Genau, erster Slot jetzt, beim aufrüsten die in den zweiten und die neue in den ersten.

Nein würde es nicht, nur wenn du im unteren pcie x16 Slot eine Karte hast würde die deaktiviert werden. Der ist nämlich über die selben 4 pcie 3.0 Lanes angebunden die auch die m2 ssd nutzt



[feidl74]

@feidl74 das geht dann aber immer direkt zu Lasten der GPU. Das halte ich für wenig empfehlenswert, außer man ist auf massen an extrem schnellen Storage angewiesen und wenn man das ist sollte man den Kauf eines b550ger mainboards stark überdenken

da kommst du wie drauf? der pcie 4 slot für die graka und den pcie 4x für die M2 wird von der cpu bereitgestellt. die lanes teilen sich dabei nicht M2 und gpu. der ryzen 2 und 3 bringen 24 lanes mit, heist 16x für eine gpu oder 8x für 2 gpus + 4x für den m2 slot.
zumindest bei den asus boards tuf gaming und rog strix ist das so



[Hauro]

Erst wenn weiter aufgerüstet wird, müsste ich die SSD umziehen.

Würde ich nur machen wenn die zweite SSD leistungsfähiger ist. Zum Beispiel durch eine Western Digital WD BLACK SN850 NVMe SSD PCIe 4.0 x4.



[Getränkeautomat]

@feidl74 ich bezog mich auf dein mehrere pcie 4.0 m.2 SSD auf B550. Wie oben bereits geschrieben bietet das Aorus Master als einziges Mainboard das, setzt dann aber die GPU in x8 um die lanes freizugeben, weil die ryzen Prozessoren von Haus aus nur 20 lanes 4.0 anbieten.
4 von den 24 lanes gehen direkt an den Chipsatz, die sind also nicht frei benutzbar. Es verbleiben 20 benutzbare
