MSI MPG X870e M.2 Kühlproblem

[Excrucio]

Hallo, ich habe das MSI MPG X870e und beim verbauen meiner M.2 SSDs festgestellt, das die Wärmeleitpads nicht die SSDs berühren.
Bei den SSDs handelt es sich um die Samsung 990Pro als 2 TB und der WD Black SN850X als 4 TB.

Jetzt würde ich gerne wissen,

ob jemand das Problem kennt, ob auch andere Hersteller das Problem haben?​

Ob ich die Stärke der Wärmeleitpads erhöhen kann, indem ich einfach auf die vorhanden welche aus dem Zubehörmarkt lege?​

Wie sieht dann die Wärmeleitung aus, wäre das grundsätzlich ok, vorausgesetzt das Pad berührt dann die SSD?​

​

Dazu noch zwei Links aus dem MSI Forum
https://forum-de.msi.com/index.php?...2-ssd-samsung-990-pro-4tb.125035/#post-948528 (wo ich mein Problem schilder)
https://forum-en.msi.com/index.php?...touching-nvme-debug-code-08-always-on.404181/

Ich frage hier im Forum, weil dieses Forum einfach größer ist und eventuell jemand das Problem kennt.

Glaube die meisten Anwender bauen ihre SSDs ein, schließen die Kühlkörperklappe ohne zu wissen das Ihre SSD nicht gekühlt wird,
wodurch auch die Haltbarkeit ihrer M.2 SSD verringern kann.

Hab den MSI Support auch angeschrieben, bin gespannt auf deren Antwort.

Edit: Warum ich glaube das das Pad nicht berührt wird, weil es keinen kleinsten Abdruck der SSD auf dem Wärmeleitpad gibt.
Weder beim Oberen noch beim Unteren.

Gruß



[Mr. Smith]

Einerseits eine sehr schwache Meldung für ein so hochpreisiges Board und in meinen Augen ein Konstruktionsfehler.

Und ja, du kannst Wärmeleitpads einfach stacken. Besorg dir ein paar Aftermarket-Pads in passender Stärke.
Achtung: Die Pads sollten nicht zu dick sein, da sonst zu viel Druck auf die Platine der SSD ausgeübt wird.

Achte generell auf den Härtegrad der Pads (Shore-Wert). Im Zweifelsfall nimmt man die Pads lieber 0,5mm zu dick; aber dafür weich, damit sie sich besser komprimieren lassen. Ich empfehle gern das MinusPad8 von ThermalGrizzly. Shore-Wert liegt hier bei 60 (Shore 00). Das entspricht in etwa einem Gummi-Band.

PS:
Mit einem Messschieber kannst du den Abstand zwischen SSD und Kühler genau ausmessen und dir generell ein einzelnes Pad in passender Stärke besorgen, so dass du nicht stacken musst. Das bestehende Pad kannst du ja einfach abziehen. Das würde dem Wärmeleitwiderstand zu Gute kommen.

PSS:
Wenn man sich mit der Stärke der Pads extrem unsicher ist, kann man ggf. auch auf ThermalPutty ausweichen.
Einfach eine Knet-Wurst auf die SSD legen. Das passt sich dann selbstständig an. Im Sinne der Langlebigkeit würde ich aber ein Pad immer vorziehen, da Putty über die Zeit etwas ausblutet und der Wm/K-Wert entsprechend abnimmt.



[Stefcom64]

Stellenweise ist es manchmal auch besser bei den M2 SSDs deshalb gleich mit Kühler zu kaufen (wird ja bei Samsung u. WD angeboten). Da dürfte das dann nicht passieren, allerdings wollen das viele Leute nicht wegen der Optik, mit nem anderen Kühlkörper sieht es halt nicht ganz so schick aus.
Ich würde die von meinem Vorposter auch die Thermal Grizzly Pads empfehlen.



[TheHille]

... oder einen Kühlkörper für 5€ nachkaufen (Arctic, etc.)



[Excrucio]

Danke für die Antworten, hatte mir auch das ThermalGrizzly MinusPad8 bereits bestellt, Zuschnitt für M.2 SSD 1mm stärke.
Befürchte jetzt aber, das 1mm eventuell zu viel sein könnte 0,5mm besser gewesen wären,
da zumindest die SSD im M.2_3 leicht einseitig berührt wird, also nicht plan.

Stellenweise ist es manchmal auch besser bei den M2 SSDs deshalb gleich mit Kühler zu kaufen

Ja, das hätte ich auch fast, aber wie Du bereits schriebst die Optik!
Da ich ein System mit custom Wasserkühlung baue, hätte ich mir wohl MP700 PRO SE Hydro X SSD gekauft und dann wohl eventuell ein anderes Board.

Edit:

... oder einen Kühlkörper für 5€ nachkaufen (Arctic, etc.)

Die Optik

Ergänzung (18. November 2024)

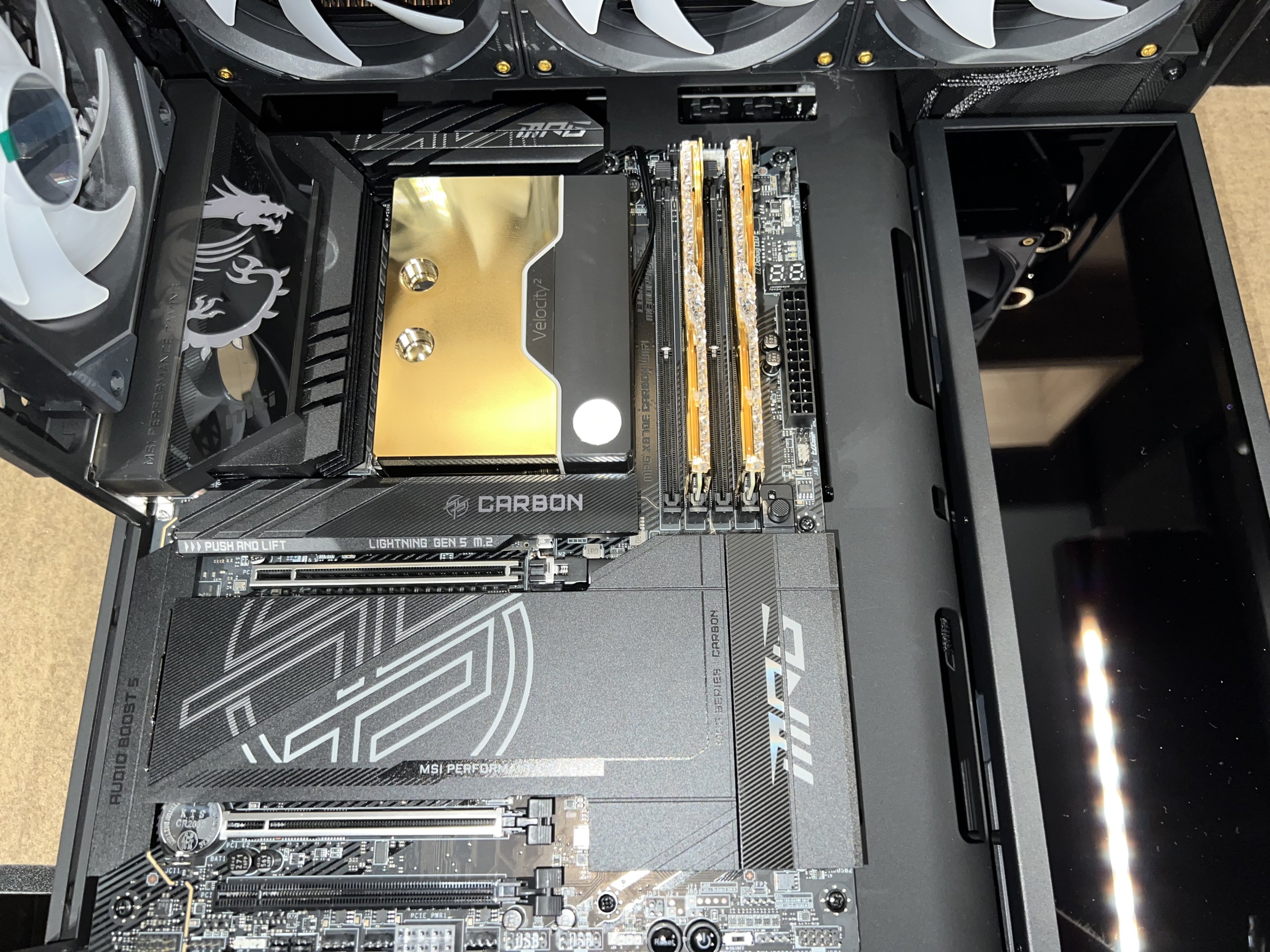

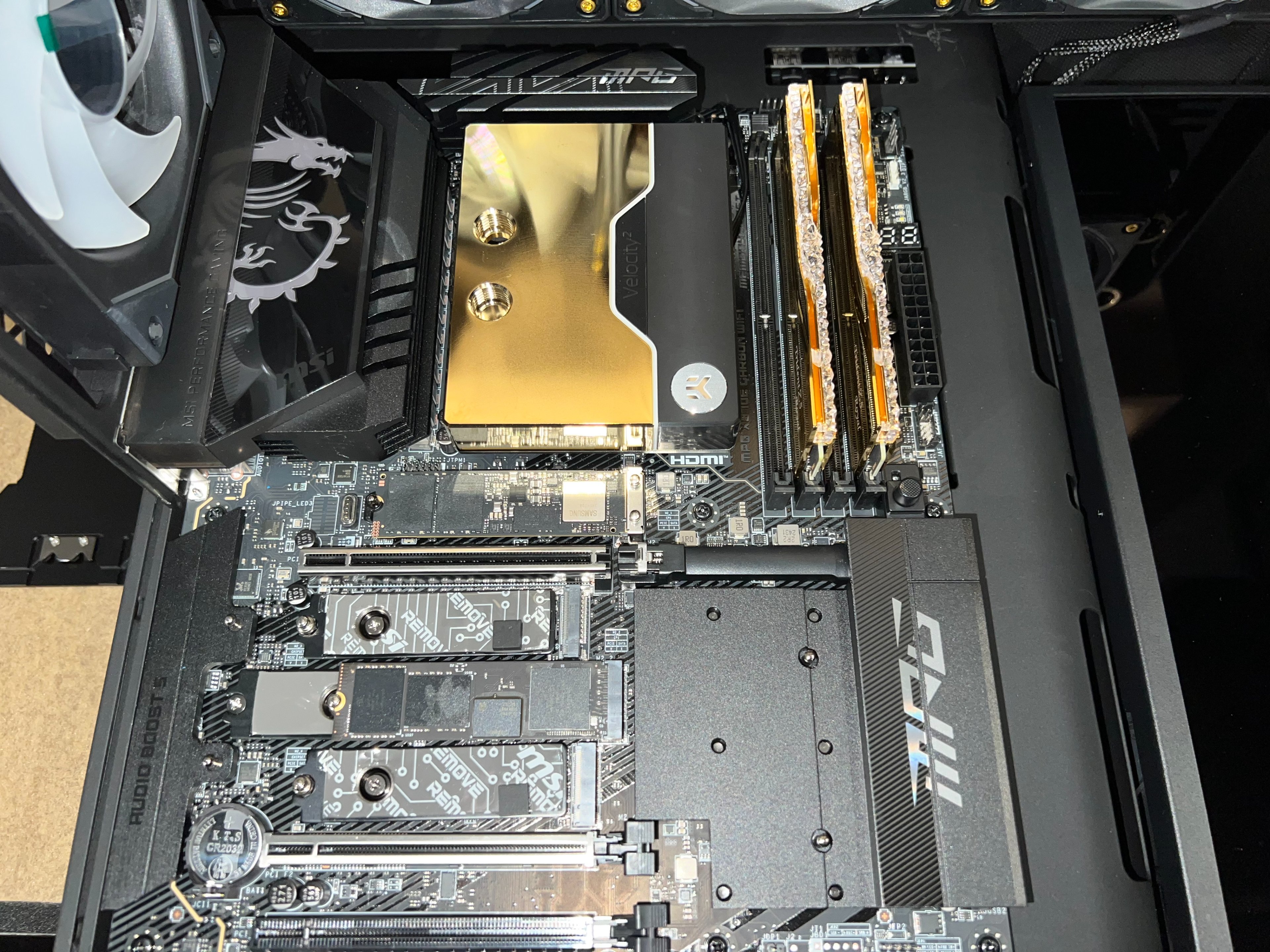

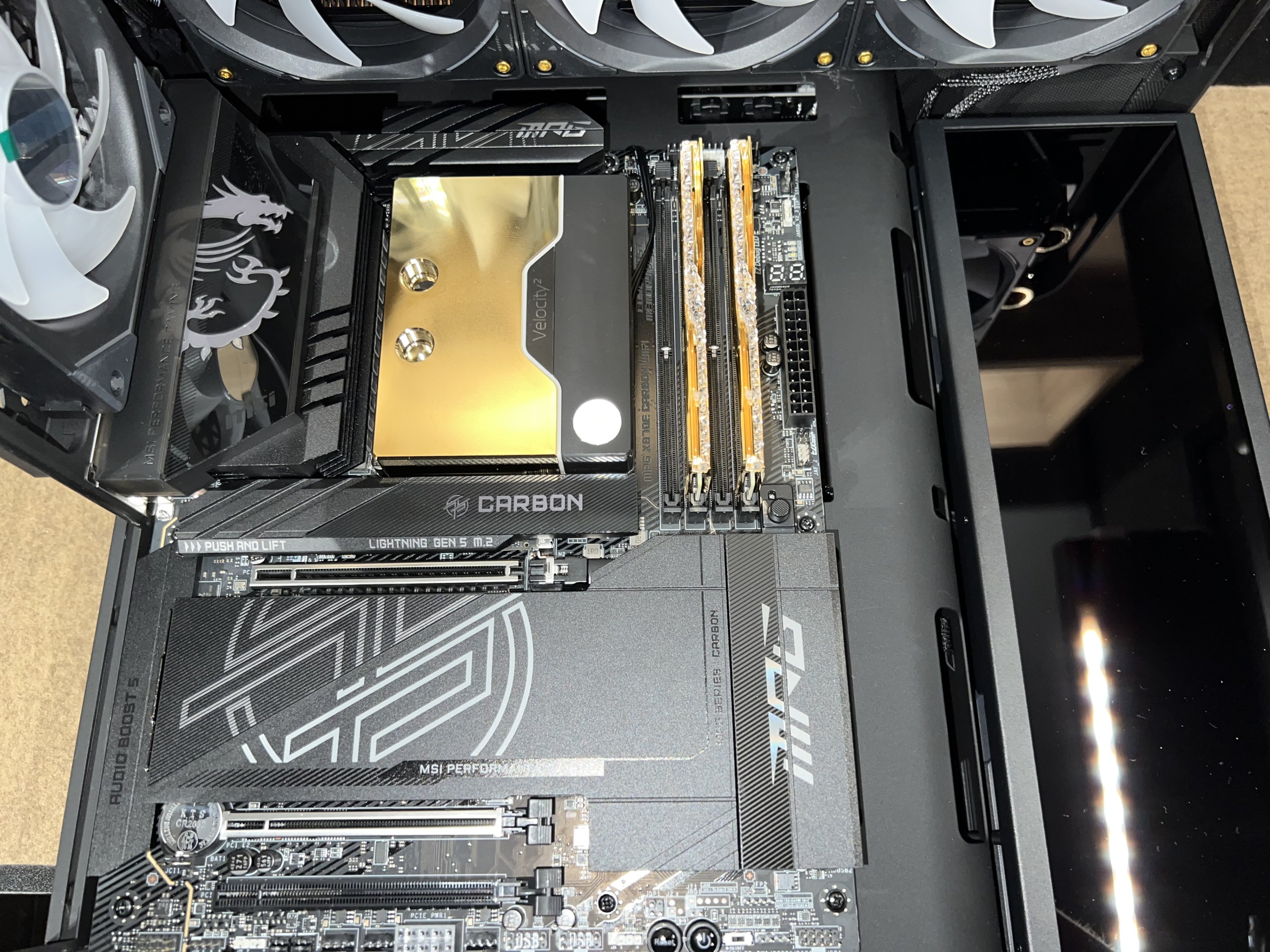

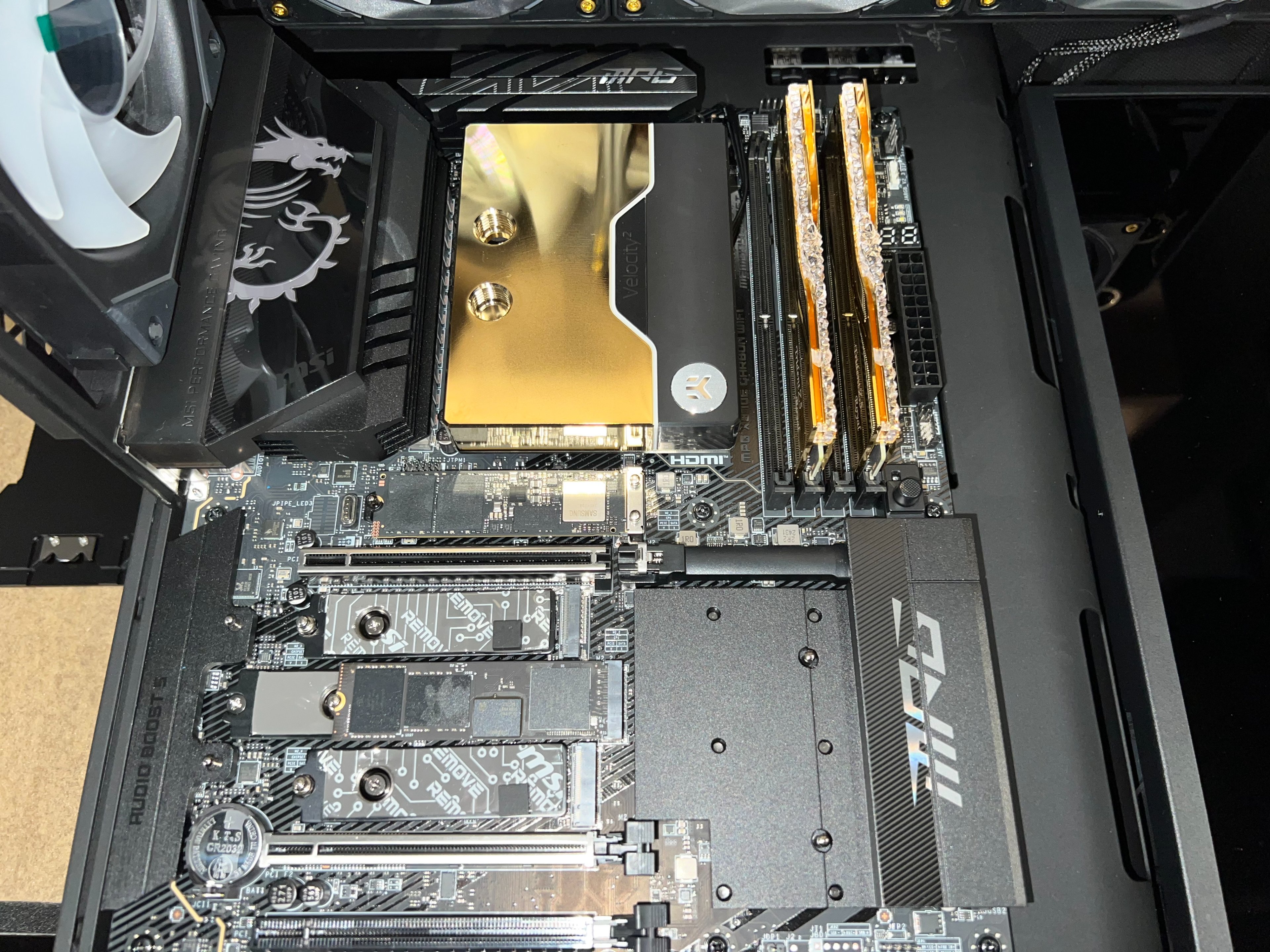

Hier mal paar Bilder, auf dem zweiten Bild kann man vielleicht sehen, warum ich es ohne original Kühlkörper nicht so hübsch finde.

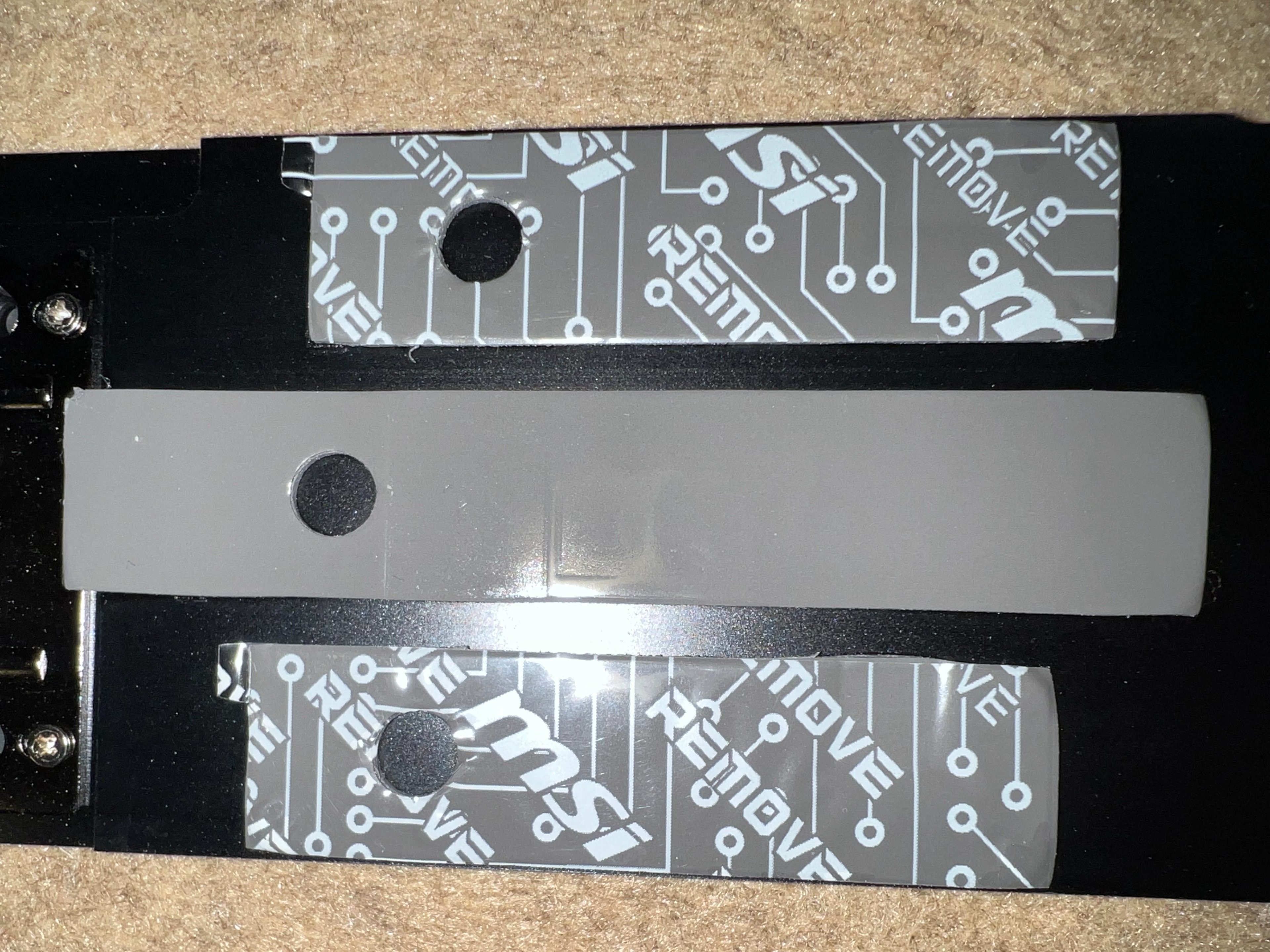

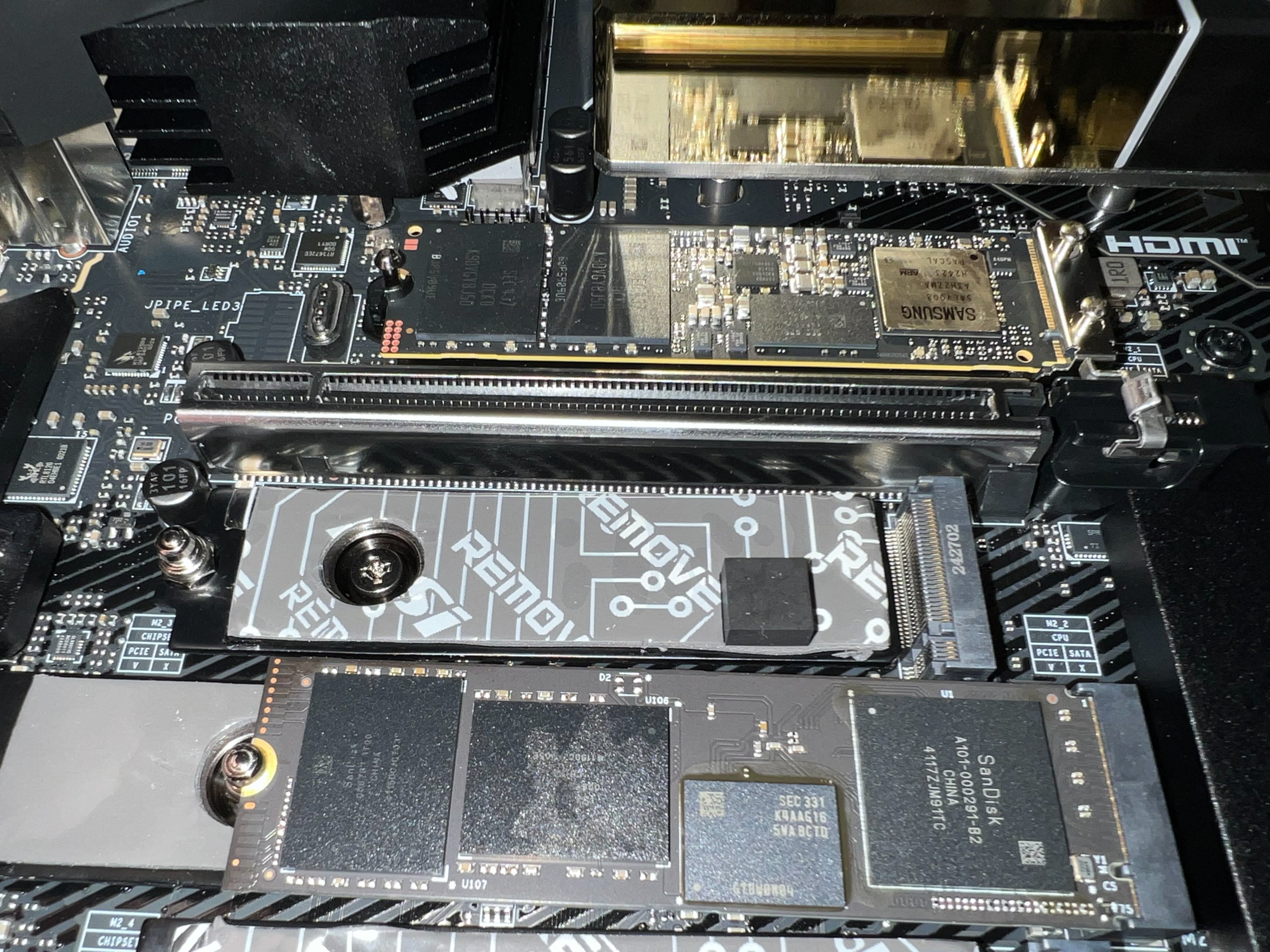

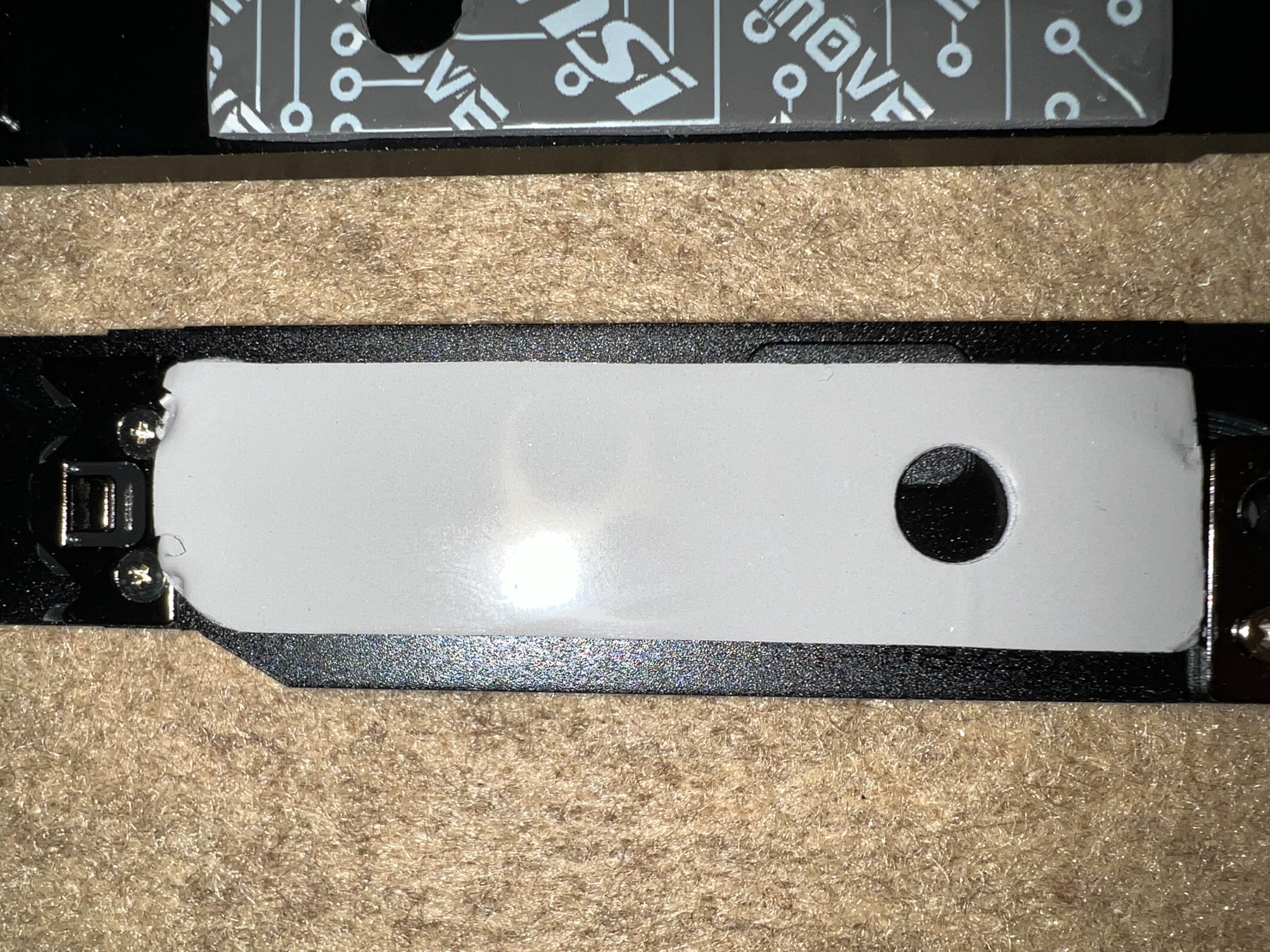

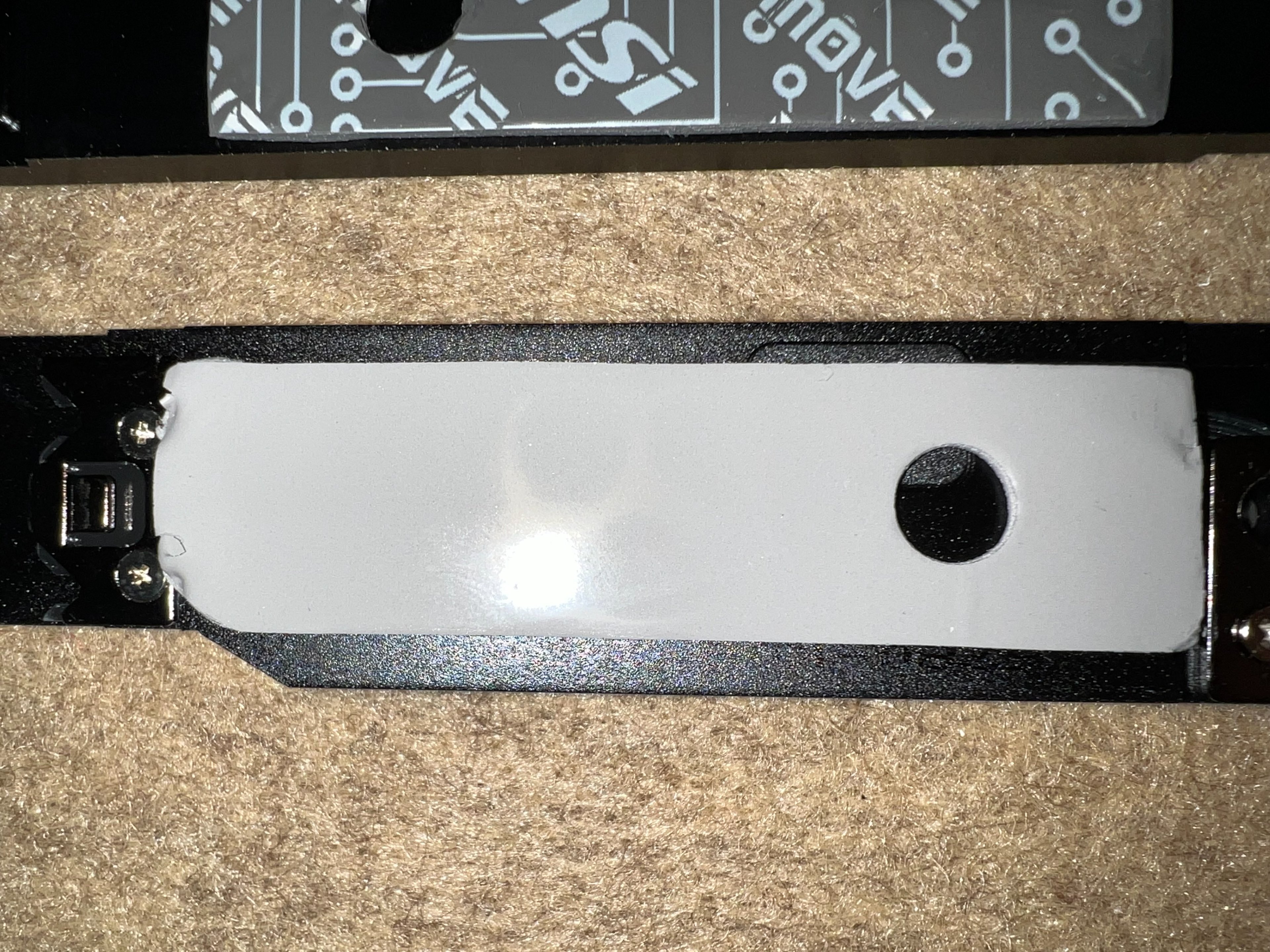

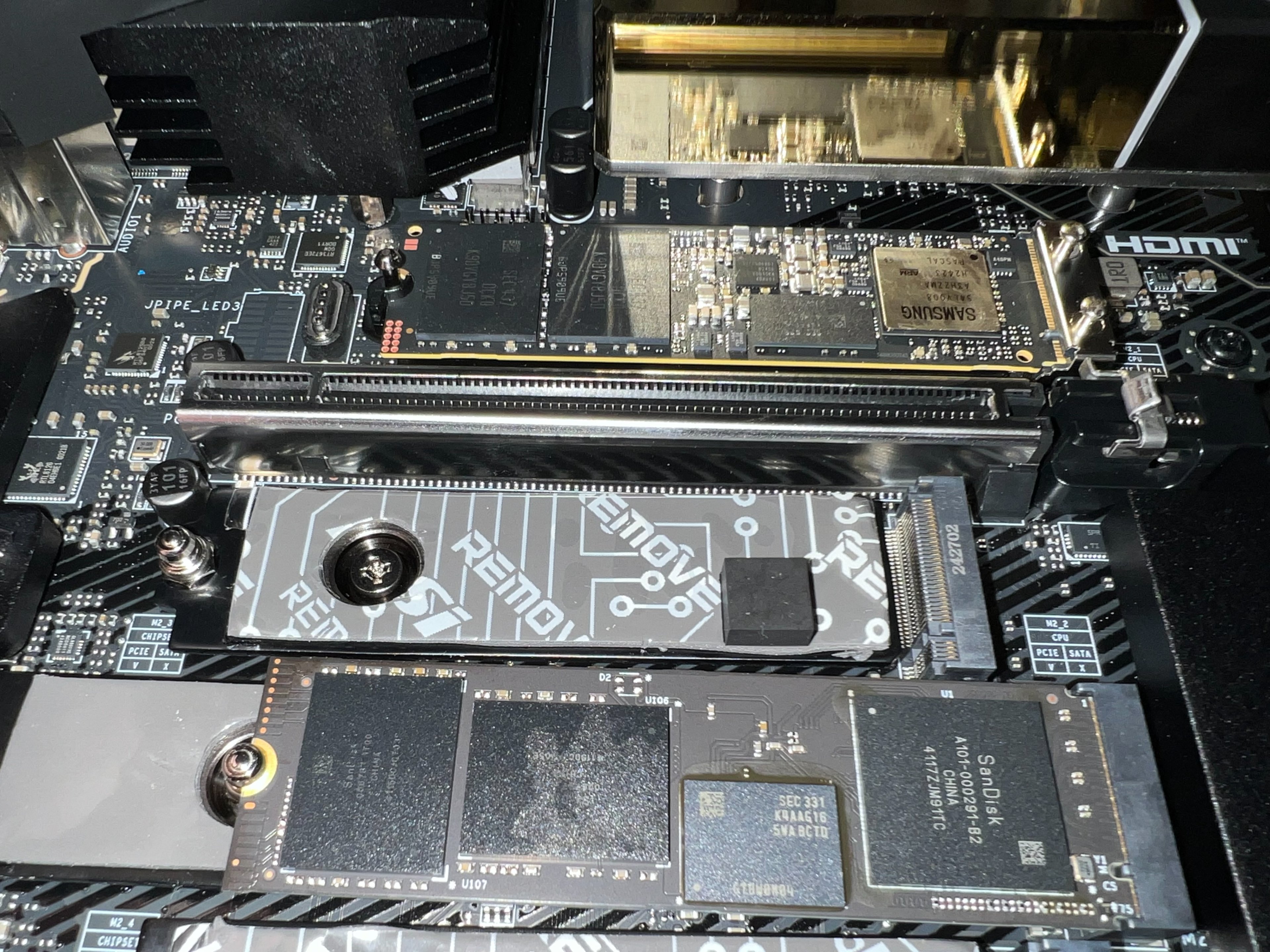

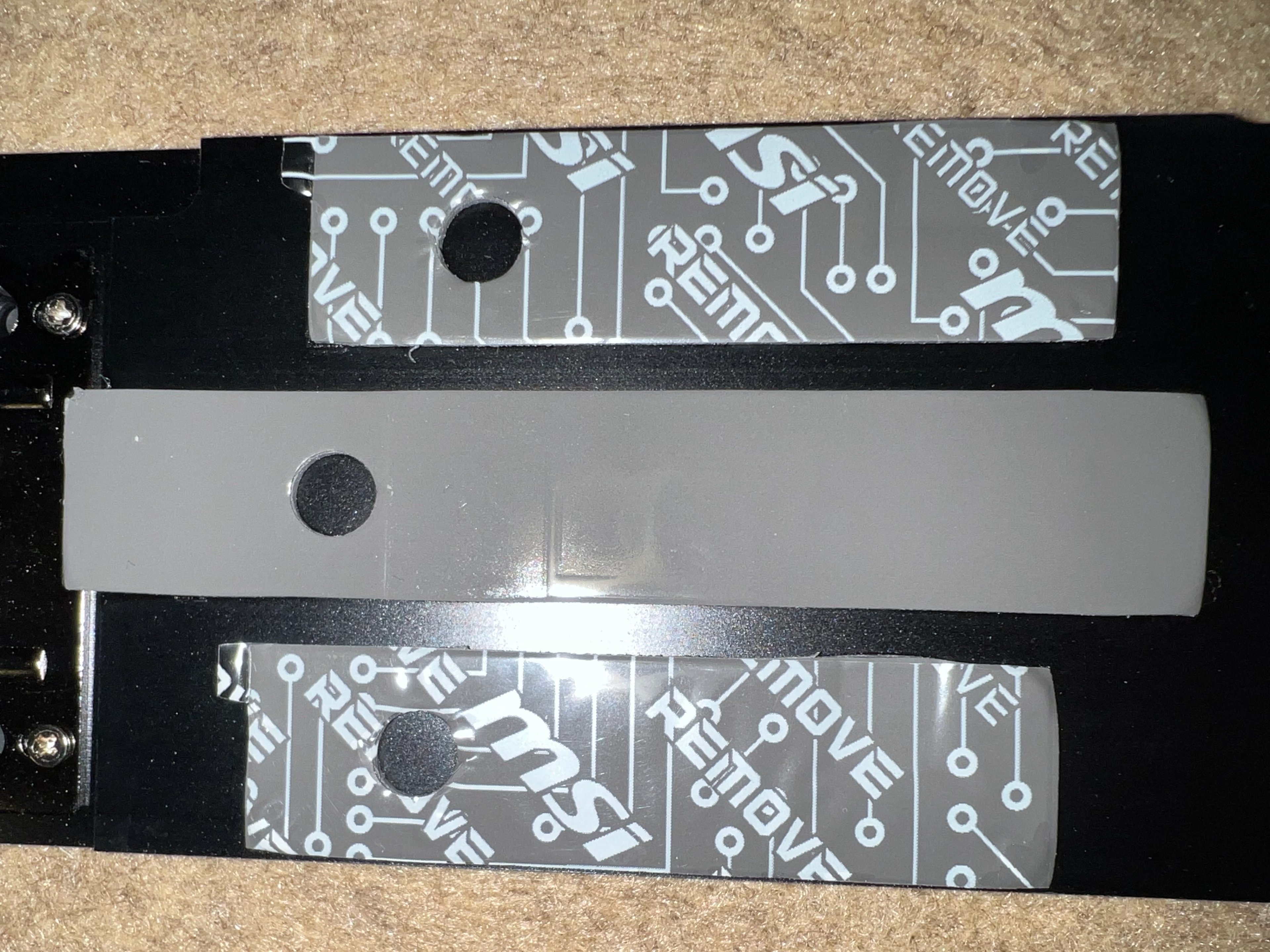

Hier sieht man zumindest einen leichten Schmierfilm vom Kühlpad auf der unteren SSD und einen leichten, aber nicht planen Abdruck auf dem letzten Bild.




Edit: Hab die Aufkleber von den SSD gepult, nicht wundern. Denk das ist besser für die Wärmeleitung.

Gruß



[Mr. Smith]

Danke für die Antworten, hatte mir auch das ThermalGrizzly MinusPad8 bereits bestellt, Zuschnitt für M.2 SSD 1mm stärke.
Befürchte jetzt aber, das 1mm eventuell zu viel sein könnte 0,5mm besser gewesen wären

So weich wie diese Pads sind, macht das keinen Unterschied.
Das wird funktionieren.

Edit: Hab die Aufkleber von den SSD gepult, nicht wundern. Denk das ist besser für die Wärmeleitung.

Bedingt. In den Aufklebern sind zumeist dünne Schichten Kupfer eingebracht, die die Wärme auf eine größere Fläche verteilen sollen, bevor der Kühler oben drauf kommt. Es ist also nicht nötig, die Aufkleber abzupulen.
