Nach Pc zusammenbau Bildschirm zeigt kein Signal

[Hassel]

Hallo,

wollte mein alter PC für mein Kind herrichten. Pc lief einwandfrei.

siehe Theard https://www.computerbase.de/forum/t...uer-alten-pc-fuer-kind.2219840/#post-30059938

wenn ich nun den Pc an den Bildschirm anschließe kommt kein Signal

der PC piept nicht beim Starten aber lüfter drehen und es leuchtet innen.

CPU: AMD 1700
Graka: nvidia 1060 6gb msi gaming
Mainboard: MSI B350M Gaming Pro (MS-7A39)
PSU: FSP VITA GM 650W ATX 3.1
M2 : 1TB KIOXIA Exceria Plus G3 M.2 2280
Ram: Corsair Vengeance LPX 16GB DDR4-3000

Maus und Tastatur werden per USB erkannt habe leider kein Signal am Bildschirm...

Habe nochmal alle Kabel Überprüft und nachgedrückt.

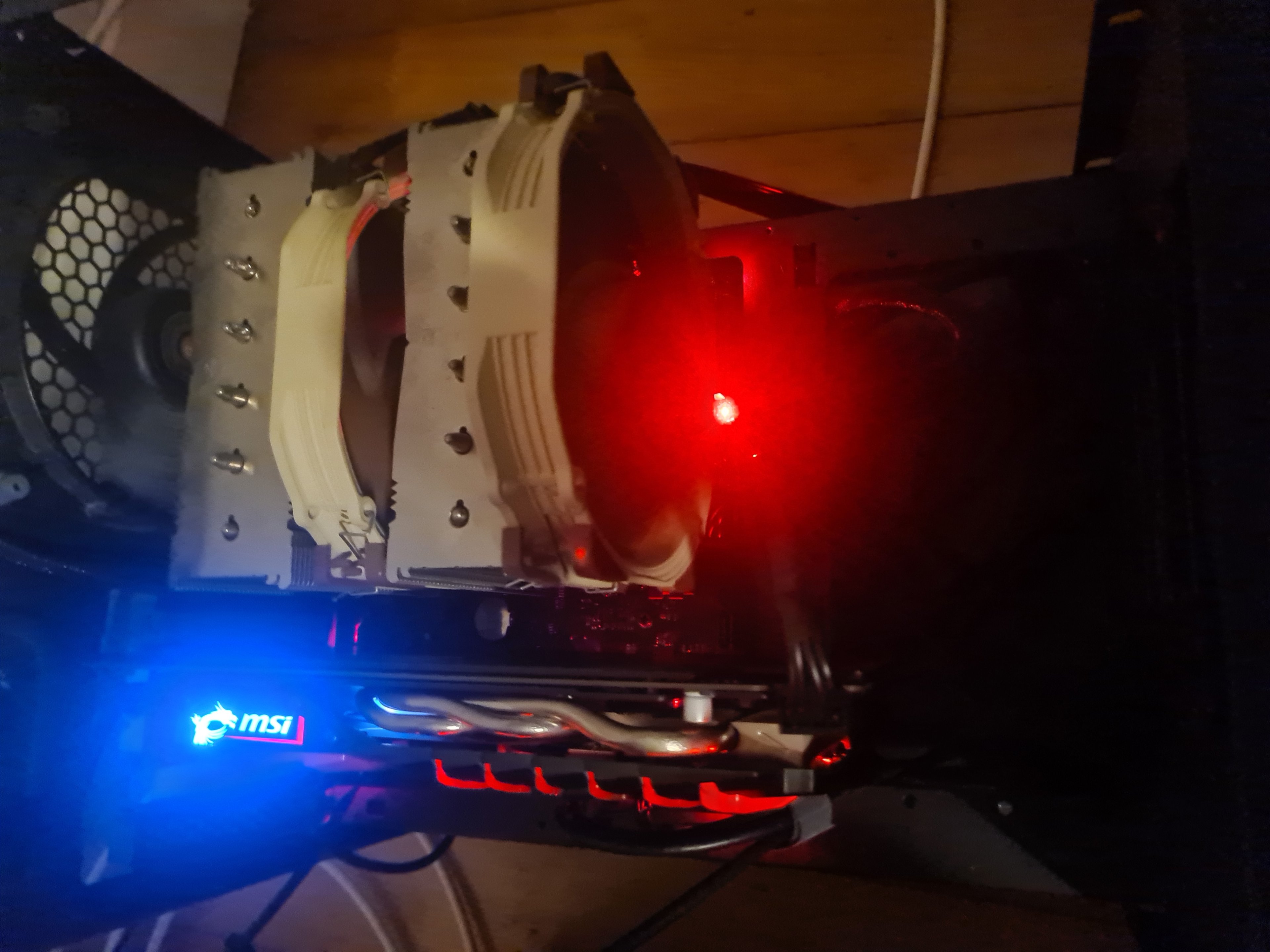

Ist es normal das die Roten Led Leuchten?

Habe die Graka mit 8 pin an der psu und einmal 8 pin an der Graka angeschlossen. Die lüfter der Graka drehen sich beim starten nicht hat diese Graka silent mode?



[Sinatra81]

Hallo,

Hängt der Monitor auch an der GPU und nicht am Mainboard?



[nutrix]

Was hast Du nun aktuell anders gemacht?



[SaPa]

Hallo,

Bildschirm an die Grafikkarte angeschlossen? Welcher Arbeitsspeicher wird verwendet?
Bilder von deinem Aufbau können helfen.
Hast du denn einen Lautsprecher eingebaut um ein piepsen zu hören?

LG



[Hassel]

Habe die Rams oben hinzugefügt.

Hängt der Monitor auch an der GPU und nicht am Mainboard?

Ja habe nochmal überprüft.

Was hast Du nun aktuell anders gemacht?

neues Netzteil und M2 eingebaut.

Bildschirm an die Grafikkarte angeschlossen? Welcher Arbeitsspeicher wird verwendet?
Bilder von deinem Aufbau können helfen.
Hast du denn einen Lautsprecher eingebaut um ein piepsen zu hören?

Rams oben eingefügt, Lautsprecher habe ich keine eingebaut muss man dazu lautsprecher einbauen? Bilder werde ich machen aber Kabelverlegung sieht im moment nicht so nice aus.

PC schaltet sich auch nicht ab oder ähnliches bekomme einfach nur kein Bild.....



[Maxysch]

Was sagen Debug LED`s?



[Hassel]

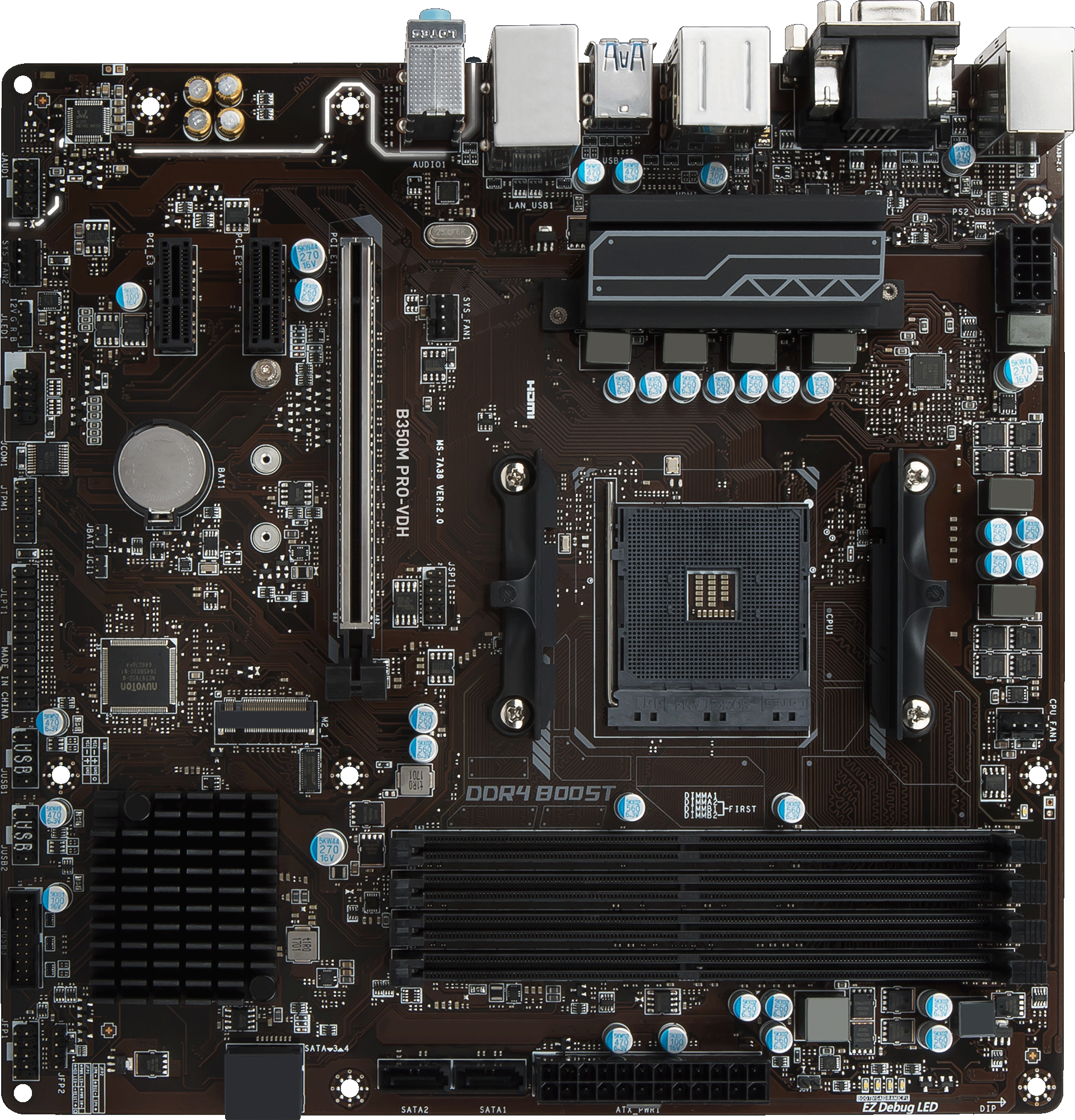

@Maxysch eine Debug LED leuchtet Rot die zweite von links
siehe seite 67 " von ATX_PWR1 ist mit links gemeint"



[corsa222]

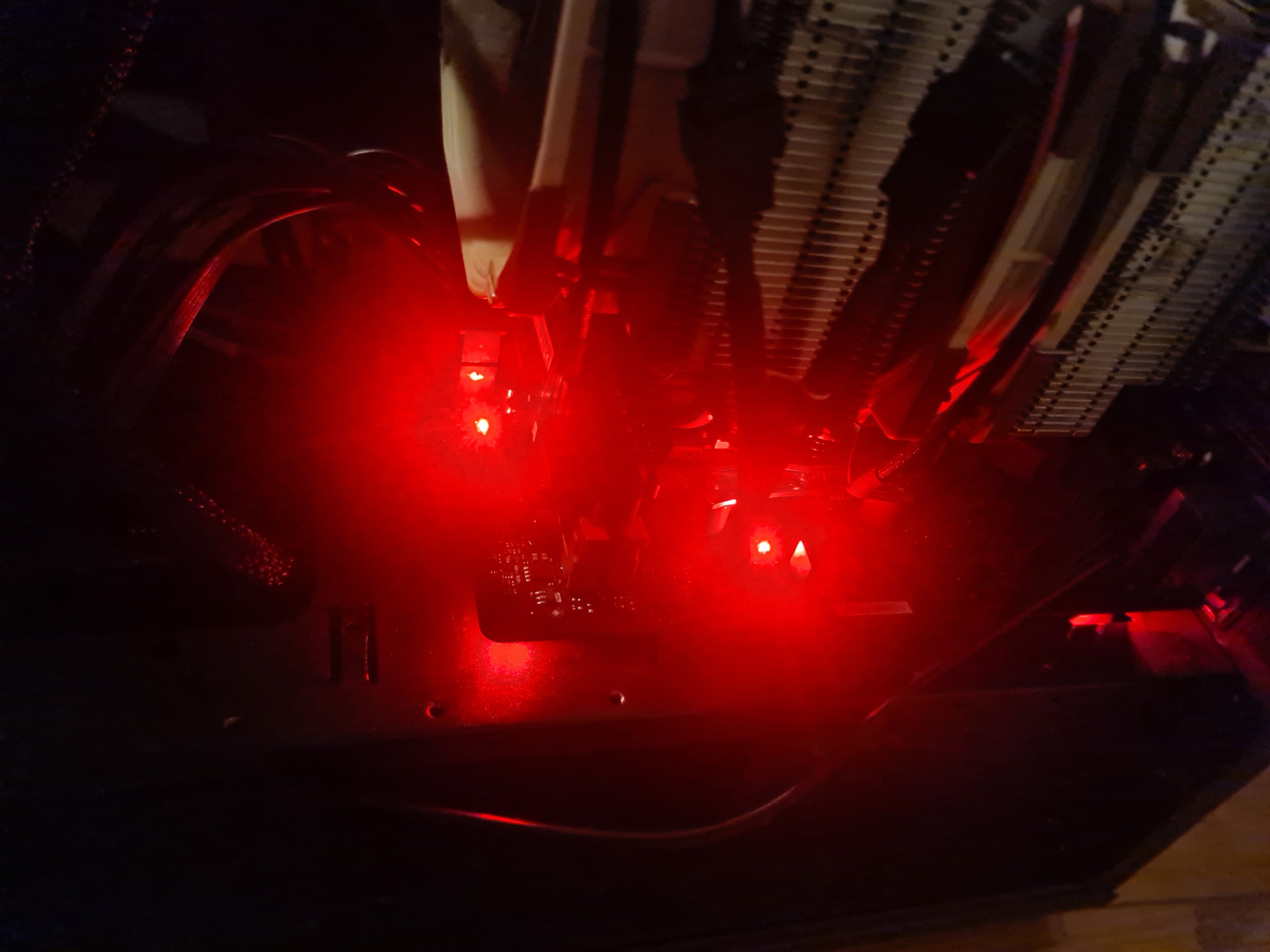

Das auf Bild könnte die EZ Debug LED sein (Ka warum solche Bilder im Dunkeln macht. Licht anschalten, die Rote LED sieht man trotzdem und man würde mehr vom drumherum sehen, ggf. einfach auch ein Bild wo der PC aus ist und daher keine LEDs brennen.

Da das Mainboard ja bekannt ist und der Hersteller auf deiner Webseite, immernoch das Manual zum herunterladen anbietet, wie der Vorposter schon sagte, mal prüfen was die LED genau besagt.

Der zweite Stecker vom ATX Kabel ist an der PSU eingesteckt?
Das CPU Powerkabel ist drin?
Es ist das richtige Kabel für die GPU verwendet worden?



[SaPa]

ich nutze so einen kleinen Lautsprecher
PC Lautsprecher für Mainboard Intern Motherboard Lautsprecher



[Maxysch]

eine Debug LED leuchtet Rot die zweite von links

Zweite von Links? die sind bei dir untereinander angebraucht 🤔



[Hassel]

@Maxysch Ich schaue so drauf ist jetzt kein Original bild von mir....



[Maxysch]

Und was wolltest du mir mit Manual sagen, das habe ich doch schon im Netz gefunden
Normalerweise sollte es so sein:
CPU
RAM
GPU
BOOT

Ergänzung (Sonntag um 16:08)

dann VGA, also eher was mit der Grafikkarte

Ergänzung (Sonntag um 16:09)

Schon mit anderen GPU probiert?



[Hassel]

Und was wolltest du mir mit Manual sagen, das habe ich doch schon im Netz gefunden

Eigentlich nichts wollte nur erleichtern um mir zu helfen.

und Wo ist da oben und wo ist da unten? Wären es bei mir die Rams?



[Maxysch]

Also wenn du Foto mit Licht machst, dann können wir auch selbst ablesen.

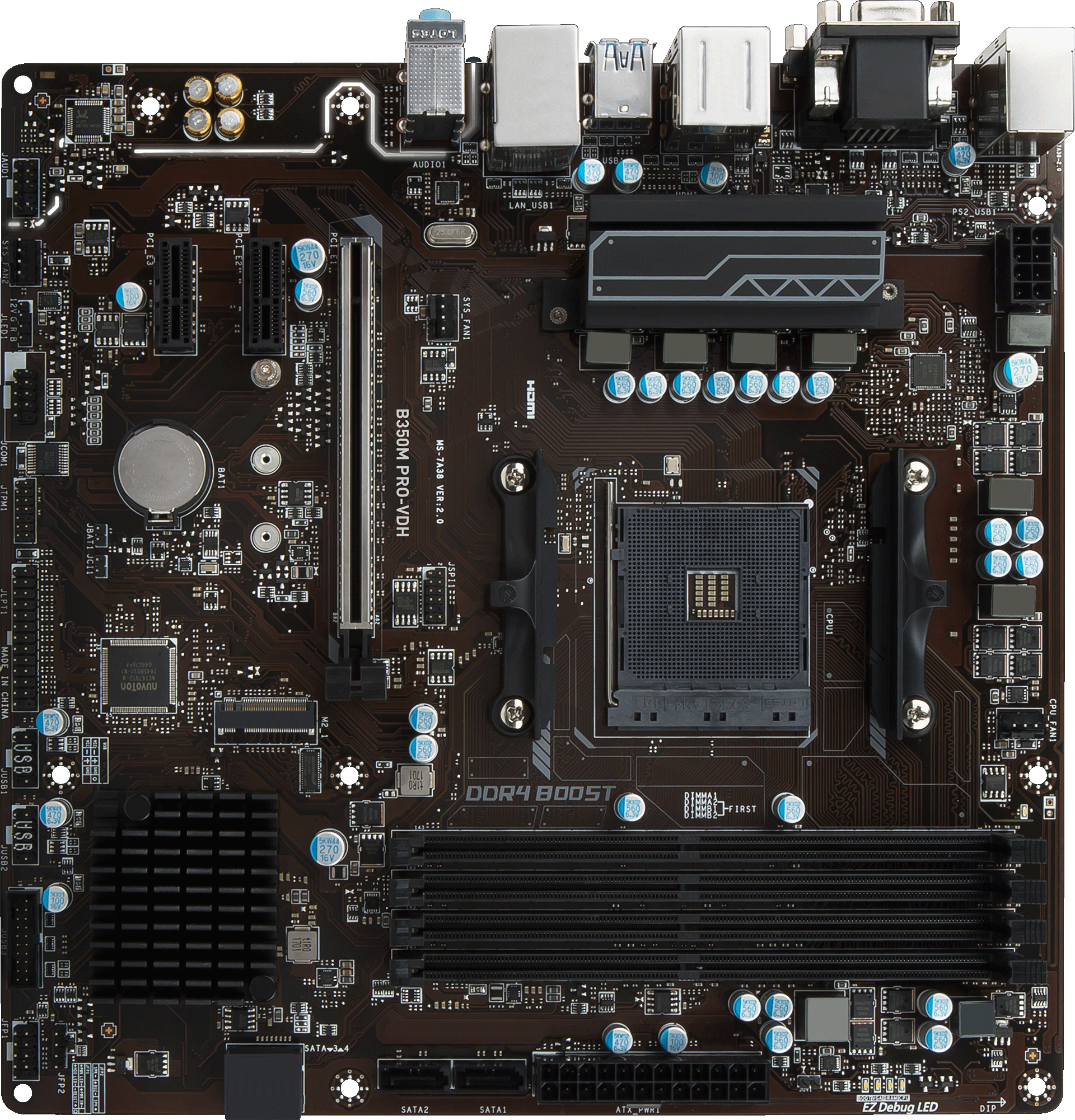

Sonst wie es bei dir auf dem Foto zu sehen ist, wurde dein MB normal eingebaut und die DLED`s sind von oben nach unten angebracht:
CPU
RAM
VGA
Boot
Je nach dem welche leuchtet, hast du schon mal wenigstens die Richtung wo du den Fehler suchen musst.



[Hassel]

Schon mit anderen GPU probiert?

nein noch nicht werde ich mal einbauen melde mich dann zurück



[corsa222]

In der Regel ist unten bei den meisten da wo der Slot für die Grafikkarte ist, da die meist verwendete Einbauart ist, dass die Grafikkarte unten ist und das I/O Panel links.

Wenn du schon Zeit zum Antworten hast: magst du uns nicht sagen welche LED nun brennt? Dabei ist die Orientiertung erstmal völlig egel, dass es auch neben den LEDs steht.

Ansonsten würde ich nochmal nach oben verweisen, hinsichtlich der des korrekten Kabelanschlusses inkl. der verwendeten Kabel.



[Maxysch]

Es ist super das du uns Bilder bereit gestellt hast nur leider kann man darauf kaum was erkennen.
Am besten du machst einige Bilder mit gute Ausleuchtung, dann können wir dir besser helfen.



[nutrix]

BIOS ist aktuell? XMP ist korrekt eingestellt, RAM Voltage korrekt?



[Maxysch]

Copy, Paste Beitrag? 🤔



[Hassel]

ist definitv VGA sry habe PC ausgemacht und konnte es dann lesen.
Verkabelung habe ich KabelVGA 8 Pin an GPU und ein 8 Pin an die PSU PCI E
